调光灯电路

调光灯电路工作原理
调光灯电路工作原理:
在调光灯电路中，使用的是可调节电阻来控制灯的亮度。

当电路中启动电流时，电流通过电阻，将灯泡中的电能转化为光能发出光亮。

在传统的调光灯电路中，使用的是可变电阻器，通过旋转可变电阻器，可以改变电路中的阻值，从而改变电路中的电流大小，最终控制灯的亮度。

具体来说，调光灯电路由LED灯和可变电阻两部分组成。

当可变电阻处于最小阻值时，电流通过电路的阻值最小，灯就会发出最大亮度的光。

而当可变电阻处于最大阻值时，电流通过电路的阻值增大，灯的亮度就会减小。

通过调节可变电阻的阻值大小，可以实现对灯泡亮度的调节。

此外，在现代调光灯电路中，常使用调光器来控制灯的亮度。

调光器是一种专门用来改变电路中电流大小的设备。

通过调整调光器的输出电流，可以精确地控制灯的亮度。

调光器常采用电子元件来控制输出电流，允许用户根据需要调整灯的亮度。

总之，调光灯电路通过使用可调节电阻或调光器来改变电路中的电流大小，从而控制灯的亮度。

这样，用户可以根据需要来调节灯的亮度，达到更加舒适和节能的照明效果。

调光灯电路的工作原理
调光灯是一种可以通过调节电压或者电流来改变灯的亮度的灯具。

与传统的灯具不同，调光灯采用了特殊的电路来实现灯的亮度调节，
这里我们就介绍一下调光灯电路的工作原理。

调光灯电路的核心是一个可变电阻，也就是我们常说的“调光器”。

通过调节可变电阻的阻值，调光器可以改变电路中的电流和电压，进而控制灯的亮度。

不同的调光器会有不同的控制技术，比如脉
宽调制、调幅控制、油压调节等。

以脉宽调制为例，调光器会通过一段逻辑电路将控制信号转换成
一个脉冲信号，这个脉冲信号的占空比（即高电平和低电平的时间比）就决定了电路中的电压或电流大小。

当高电平占据的时间越长，灯的
亮度就越高；当高电平占据的时间越短，灯的亮度就越低。

值得注意的是，调光灯电路在实现灯光调节的同时，也需要保证
电路的安全和稳定性。

为了避免电流和电压波动对灯具造成损害，调
光器和灯具之间会连接一个稳压器或过载保护器。

此外，调光器选用
的元器件也要具有耐高温、耐压、抗干扰等特性，以保证电路的正常
运行。

总的来说，调光灯电路通过控制电流和电压来改变灯的亮度，其
工作原理简单易懂，但实现起来需要考虑很多细节。

有了这样的电路，我们就可以自由调节灯的亮度，让光线更加柔和舒适。

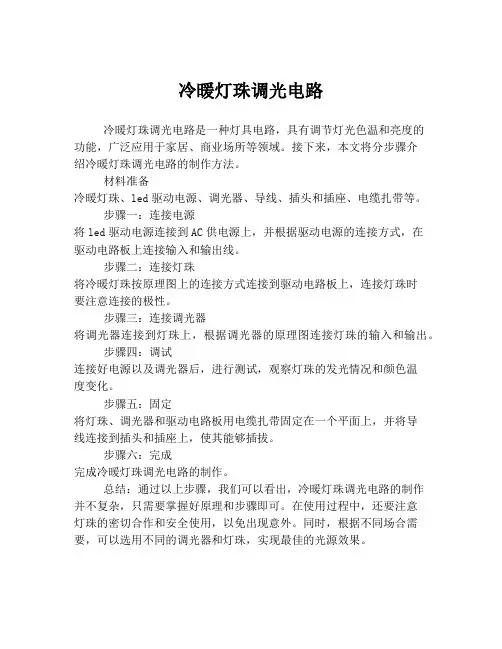

冷暖灯珠调光电路
冷暖灯珠调光电路是一种灯具电路，具有调节灯光色温和亮度的
功能，广泛应用于家居、商业场所等领域。

接下来，本文将分步骤介
绍冷暖灯珠调光电路的制作方法。

材料准备
冷暖灯珠、led驱动电源、调光器、导线、插头和插座、电缆扎带等。

步骤一：连接电源
将led驱动电源连接到AC供电源上，并根据驱动电源的连接方式，在
驱动电路板上连接输入和输出线。

步骤二：连接灯珠
将冷暖灯珠按原理图上的连接方式连接到驱动电路板上，连接灯珠时
要注意连接的极性。

步骤三：连接调光器
将调光器连接到灯珠上，根据调光器的原理图连接灯珠的输入和输出。

步骤四：调试
连接好电源以及调光器后，进行测试，观察灯珠的发光情况和颜色温
度变化。

步骤五：固定
将灯珠、调光器和驱动电路板用电缆扎带固定在一个平面上，并将导
线连接到插头和插座上，使其能够插拔。

步骤六：完成
完成冷暖灯珠调光电路的制作。

总结：通过以上步骤，我们可以看出，冷暖灯珠调光电路的制作
并不复杂，只需要掌握好原理和步骤即可。

在使用过程中，还要注意
灯珠的密切合作和安全使用，以免出现意外。

同时，根据不同场合需要，可以选用不同的调光器和灯珠，实现最佳的光源效果。

调光灯电路的工作原理首先，开关电源是将交流电源（通常是220V或110V的电压）转换为稳定的直流电源。

开关电源通常由变压器、整流电路和滤波电路组成。

变压器将输入的交流电压调整为适当的电压，然后通过整流电路将交流电转换为直流电。

最后，滤波电路去除直流电中的波纹，使得输出的电流更加稳定。

接下来，调光器是控制灯光亮度的关键部件。

调光器可以根据用户的需求，通过改变电路中的电压或电流来控制灯光的亮度。

调光器通常有三种类型：调压型、调频型和调制型。

调压型调光器是通过改变电压来控制灯光亮度的。

它可以采用双脉冲调光、三脉冲调光或者电压调制调光等方式。

其中，双脉冲调光是通过在正半周期和负半周期之间切换，使灯泡发光时间变短，从而降低亮度。

三脉冲调光是在正半周期和负半周期之间切换三次，使得灯泡发光时间更短，从而进一步降低亮度。

电压调制调光则是通过改变电压的幅度来控制灯光亮度，一般使用脉冲宽度调制（PWM）。

调频型调光器是通过改变电路中电流的频率来控制灯光亮度的。

它可以通过改变电流的频率，控制工作时间和停止时间的比例，从而控制亮度。

常用的方法是采用脉冲频率调制（PFM）或者谐振调光。

调制型调光器则是通过改变电路中电流的幅度来控制灯光亮度的。

它通常采用调制调光技术，通过改变电流的幅度，使得灯泡的亮度发生变化。

调制调光技术有直流调光、交流调光和高频脉冲调光等方法。

最后，灯具是将电能转化为光能的装置。

灯具中通常包含一个或多个灯泡，灯泡接收控制电压或电流信号，并将其转化为光线。

灯泡的亮度与电压或电流的大小成正比，通过调光器调节电压或电流的大小，从而改变灯光的亮度。

调光灯电路的工作原理就是通过改变电路中电流或电压的大小，控制灯光的亮度。

调光器可以根据用户需求，通过改变电路中的电压或电流来控制灯光的亮度。

这样可以满足不同场合的需求，提供灯光的亮度调节功能，使得灯光的使用更加灵活和舒适。

调光灯的电路原理
调光灯的电路原理如下：
1. 调光灯的主要组成部分是调光器和灯光源。

调光器负责调节电流和电压，控制灯光的亮度。

2. 调光器通常使用的是脉宽调制（PWM）技术。

PWM调光器通过快速的开关电路，将电源电压以不同的占空比输出给灯光源，从而调节灯光的亮度。

3. 调光器内部包括控制单元、开关元件和滤波器等。

控制单元负责接收外部的亮度调节信号，然后根据信号的大小和要求，控制开关元件的开关频率和占空比。

4. 开关元件一般使用MOSFET（金属氧化物半导体场效应晶体管）或IGBT（绝缘栅双极型晶体管）。

这些开关元件能够快速地切换电源，并且能够承受较高的电流。

5. 调光器还会添加适当的滤波器来减小开关元件产生的高频噪声，并保护其他电路部件。

6. 调光器向灯光源输送调节后的电流和电压，灯光源根据接收到的信号，控制发光二极管（LED）或其他类型的灯泡的亮度。

总之，调光灯的电路原理通过脉宽调制技术实现电流和电压的调节，从而达到调节灯光亮度的目的。

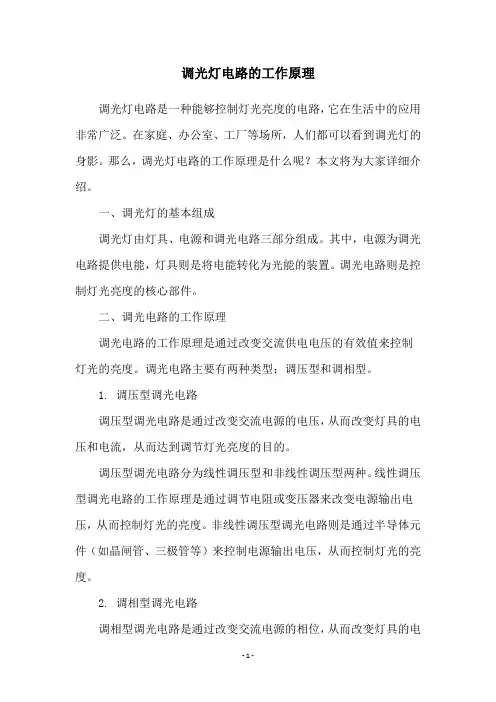

调光灯电路的工作原理调光灯电路是一种能够控制灯光亮度的电路，它在生活中的应用非常广泛。

在家庭、办公室、工厂等场所，人们都可以看到调光灯的身影。

那么，调光灯电路的工作原理是什么呢？本文将为大家详细介绍。

一、调光灯的基本组成调光灯由灯具、电源和调光电路三部分组成。

其中，电源为调光电路提供电能，灯具则是将电能转化为光能的装置。

调光电路则是控制灯光亮度的核心部件。

二、调光电路的工作原理调光电路的工作原理是通过改变交流供电电压的有效值来控制灯光的亮度。

调光电路主要有两种类型：调压型和调相型。

1. 调压型调光电路调压型调光电路是通过改变交流电源的电压，从而改变灯具的电压和电流，从而达到调节灯光亮度的目的。

调压型调光电路分为线性调压型和非线性调压型两种。

线性调压型调光电路的工作原理是通过调节电阻或变压器来改变电源输出电压，从而控制灯光的亮度。

非线性调压型调光电路则是通过半导体元件（如晶闸管、三极管等）来控制电源输出电压，从而控制灯光的亮度。

2. 调相型调光电路调相型调光电路是通过改变交流电源的相位，从而改变灯具的电压和电流，从而达到调节灯光亮度的目的。

调相型调光电路分为单相调相型和三相调相型两种。

单相调相型调光电路的工作原理是通过晶闸管等半导体元件来控制电源输出电压的相位，从而控制灯光的亮度。

三相调相型调光电路则是通过三相桥式整流电路和晶闸管等半导体元件来控制电源输出电压的相位，从而控制灯光的亮度。

三、调光电路的优缺点调光电路的优点是能够实现灯光亮度的精确控制，满足不同场所和不同需求下的灯光要求。

例如，在影院中，需要保持较暗的灯光以便观众更好的观影；而在办公室中，需要较亮的灯光以便员工更好的工作。

调光电路的缺点是成本较高，需要较为复杂的电路设计和较高的电器技术水平。

同时，调光电路还会对灯具的寿命产生一定的影响，因此需要注意灯具的选择和使用。

四、结语调光灯电路的工作原理是通过改变电源输出电压或相位来控制灯光亮度的。

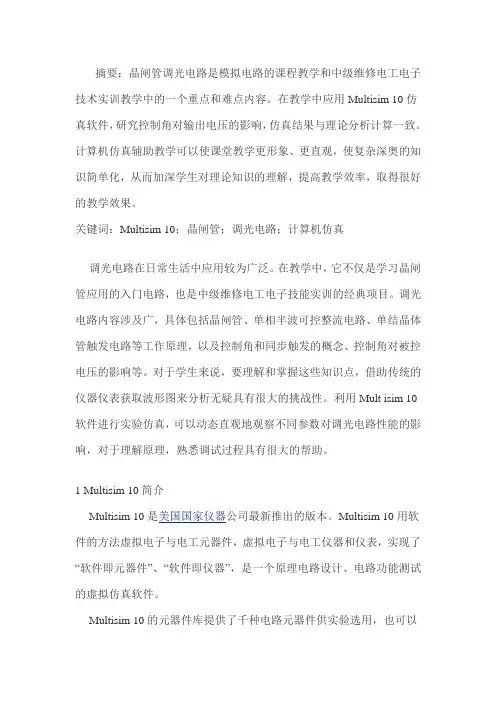

摘要：晶闸管调光电路是模拟电路的课程教学和中级维修电工电子技术实训教学中的一个重点和难点内容。

在教学中应用Multisim 10仿真软件，研究控制角对输出电压的影响，仿真结果与理论分析计算一致。

计算机仿真辅助教学可以使课堂教学更形象、更直观，使复杂深奥的知识简单化，从而加深学生对理论知识的理解，提高教学效率，取得很好的教学效果。

关键词：Multisim 10；晶闸管；调光电路；计算机仿真调光电路在日常生活中应用较为广泛。

在教学中，它不仅是学习晶闸管应用的入门电路，也是中级维修电工电子技能实训的经典项目。

调光电路内容涉及广，具体包括晶闸管、单相半波可控整流电路、单结晶体管触发电路等工作原理，以及控制角和同步触发的概念、控制角对被控电压的影响等。

对于学生来说，要理解和掌握这些知识点，借助传统的仪器仪表获取波形图来分析无疑具有很大的挑战性。

利用Mult isim 10软件进行实验仿真，可以动态直观地观察不同参数对调光电路性能的影响，对于理解原理，熟悉调试过程具有很大的帮助。

1 Multisim 10简介件的方法虚拟电子与电工元器件，虚拟电子与电工仪器和仪表，实现了“软件即元器件”、“软件即仪器”，是一个原理电路设计、电路功能测试的虚拟仿真软件。

Multisim 10的元器件库提供了千种电路元器件供实验选用，也可以新建或扩充已有的元器件库，因此也很方便的在工程设计中使用。

Mu ltisim 10的虚拟测试仪器仪表种类齐全，有一般实验用的通用仪器，如万用表、函数信号发生器、双踪示波器、直流电源；而且还有一般实验室少有或没有的仪器，如波特图仪、字信号发生器等。

Multisim 10不仅可以设计、测试和演示各种电子电路，而且还具有较为详细的电路分析功能。

可以完成电路的瞬态分析和稳态分析、时域和频域分析等电路分析方法，以帮助设计人员分析电路的性能。

2 调光电路设计2．1 电路组成调光电路如图1所示，由整流电路、触发电路和主电路3部分组成。

双向可控硅调光灯电路的安装与调试实训心得
电子电路应用实训是应用电子技术专业的必修课，通过调光灯电路双路的设计制作，进一步提高电子元器件的识别、检测和组装焊接技能，培养电子线路识图与实物制作规划能力，以及电子线路测试与功能调试能力。

经过了本次的实训课程，让我们知道调光灯电路的原理与作用。

在这次的实训中，所经历实验的失败与成功，我们在一次次的失败中不断的总结教训与经验，到最后我们成功的完成调光灯电路，明白了做实验时一定要细心、沉着、稳重，切不可粗心大意。

通过这次课程设计,学会灵活运用multisim10仿真软件, 学会
从读方面思考问题。

仿真过程与实验过程中出现误差,能在合理范围的则证明实验成功。

这一次课程设计,不仅培养了我的动手能力,同时也培养了我的动脑能力；遇到问题,多翻查资料,多问问别人,问题便会迎刃而解。
