高考物理100考点最新模拟题千题精练 专题7.8 带电粒子在电场中的运动

2020届高考物理小题狂练13：带电粒子在电场中运动（附解析）一、考点内容(1)带电粒子在匀强电场中的运动；(2)示波管、常见电容器；(3)电容器的电压、电荷量和电容的关系等。

二、考点突破1．(多选)如图所示，水平放置的平行板电容器，上板带负电，下板带正电，断开电源后一带电小球以速度v水平射入电场，且沿下板边缘飞出，若下板不动，将上板上移一小从原处飞入，则带电小球()段距离，小球仍以相同的速度vA．将打在下板中央B．仍沿原轨迹由下板边缘飞出C．不发生偏转，沿直线运动D．若上板不动，将下板上移一段距离，小球可能打在下板的中央2．如图所示，R是一个定值电阻，A、B为水平正对放置的两块平行金属板，两板间带电微粒P处于静止状态，则下列说法正确的是()A．若增大A、B两金属板的间距，则有向右的电流通过电阻RB．若增大A、B两金属板的间距，P将向上运动C．若紧贴A板内侧插入一块一定厚度的金属片，P将向上运动D．若紧贴B板内侧插入一块一定厚度的陶瓷片，P将向上运动3．(多选)如图所示，正方体真空盒置于水平面上，它的ABCD 面与EFGH 面为金属板，其他面为绝缘材料。

ABCD 面带正电，EFGH 面带负电。

从小孔P 沿水平方向以相同速率射入三个质量相同的带正电液滴，最后分别落在1、2、3三点，则下列说法正确的是( )A ．三个液滴在真空盒中都做平抛运动B ．三个液滴的运动时间一定相同C ．三个液滴落到底板时的速率相同D ．液滴3所带电荷量最多4．一匀强电场的方向竖直向上，t ＝0时刻，一带电粒子以一定初速度水平射入该电场，电场力对粒子做功的功率为P ，不计粒子重力，则P －t 关系图象是( )5．如图所示，在水平向右的匀强电场中，质量为m 的带电小球，以初速度v 从M 点竖直向上运动，通过N 点时，速度大小为2v ，方向与电场方向相反，则小球从M 运动到N 的过程( )A ．动能增加12mv 2B ．机械能增加2mv 2C ．重力势能增加32mv 2D ．电势能增加2mv 26．(多选)A 、B 两带电小球置于光滑绝缘水平面上，空间存在平行于水平面的匀强电场，将A 、B 两小球分别沿如图所示轨迹移动到同一电场线上的不同位置。

2020年全国各地名校最新高考物理带电粒子在电场运动模拟试题分类汇编1、（2020·四川省绵阳中学高三下学期3月月考）如图所示，平行金属板A 、B 水平放置并带有等量异种电荷，现有a 、b 两个带电粒子，质量分别为1m 和2m ，带电量大小分别为1q 和2q ，它们以相同的初速度先后垂直电场线从同一点射入平行板间的匀强电场，a 、b 两粒子分别打在金属板B 上的M 点和N 点，不计粒子重力，则下列说法正确的是（ ）A. a 、b 两粒子均带正电B. a 、b 两粒子电荷量关系为q 1＞q 2C. a 、b 两粒子比荷关系为1212q q m m > D. 电场对a 、b 两粒子所做功的关系为a b W W < 【答案】C 【解析】 【分析】带电粒子垂直电场方向进入电场，做类平抛运动，运用类平抛运动的公式，结合电场中的公式进行计算。

A ．由于A 、B 两金属板带电正负未知，故不能确定a 、b 两粒子的电性，选项A 错误； BC ．两粒子在电场力的作用下做类平抛运动，在水平方向0x v t =，2220122Eqx y at mv ==，由图可知b a x x >，则有1212q q m m >， 由题设条件无法比较1q 与2q 关系，选项B 错误，C 正确；D ．由电场力做功公式W qU =知，因加速电压U 相同，而1q 与2q 的大小关系不能确定，所以不能确定a W 与b W 的大小关系，选项D 错误； 故选C 。

【点睛】带电粒子在电场中的运动。

2、（2020·河北省新集中学高三下学期第一次月考）如图所示，带电物块放置在水平绝缘板上．当空间存在有水平向右的匀强电场时，物块恰能向右做匀速直线运动．若在电场中将绝缘板的右端抬高，当板与水平面的夹角为37° 时，物块恰能沿绝缘板匀速下滑，则物块与绝缘板间的动摩擦因数为（取sin37°=0.6，cos37°=0.8）A.12B.13C.14D.15【答案】B当电场水平向右而滑块匀速直线运动，由平衡知识有：1qE f =，11f N μ=，1N mg =，联立解得qE mg μ=；而物块沿斜面匀速下滑时，有：2sin cos mg qE f θθ=+，22f N μ=，2cos sin N mg qE θθ=+，联立得0.60.8(0.80.6)mg qE mg qE μ=++；解出动摩擦因数13μ=或3μ=-(舍去)；则A 、C 、D 错误，B 正确.故选B.3、（2020·四川省棠湖中学高三下学期3月第一次在线考试）如图所示，半径为r 半圆形光滑绝缘凹槽固定在水平地面上在同一水平面上。

2020年高考物理100考点最新模拟题千题精练（选修3-1）第一部分 静电场专题1.23 带电体在匀强电场中的运动（能力篇）一．选择题1．（2019辽宁大连八中质检）如图所示，半圆槽光滑、绝缘、固定，圆心是O ，最低点是P ，直径MN 水平，a 、b 是两个完全相同的带正电小球（视为点电荷），b 固定在M 点，a 从N 点静止释放，沿半圆槽运动经过P 点到达某点Q （图中未画出）时速度为零。

则小球a （ ）A. 从N 到Q 的过程中，重力与库仑力的合力一直增大B. 从N 到Q 的过程中，速率先增大后减小，最大速率的位置在P 点C. 从P 到Q 的过程中，动能减少量大于电势能增加量D. 从N 到Q 的过程中，电势能先增加后减小2．（2018广州一模）如图，在匀强电场中，质量为m 、电荷量为+q 的小球由静止释放沿斜向下做直线运动，轨迹与竖直方向的夹角为θ，则A ．场强最小值为qmg B ．电场方向可能水平向左 C ．电场力对小球可能不做功 D ．小球的电势能可能增加二．计算题1.（12分）（2019山西大学附中质检）如图所示，水平细杆上套一环，环A 与球B 间用一不可伸长轻质绝缘绳相连，质量分别为m A =0.20kg 和rn B =0.40kg ，A 环不带电，B 球带正电，带电量q =1.0×10-4C ，重力加速度g 取10m /s 2，sin37°=0.6，cos37°=0.8．求： （1）若B 球处于一水平向右的匀强电场中，使环A 与B 球一起向右匀速运动．运动过程中，绳始终保持与竖直方向夹角θ=37°，匀强电场的电场强度E 多大？（2）环A 与水平杆间的动摩擦因数；（3）若匀强电场的方向斜向右上方与水平成37°角，为了使环A 与B 球一起向右以5m /s 2的加速度匀加速运动，则电场强度应为多大？（计算结果可用分数表示）2.(20分)（2019四川乐山一模）如图所示，一内壁光滑的绝缘圆管ADB 固定在竖直平面内。

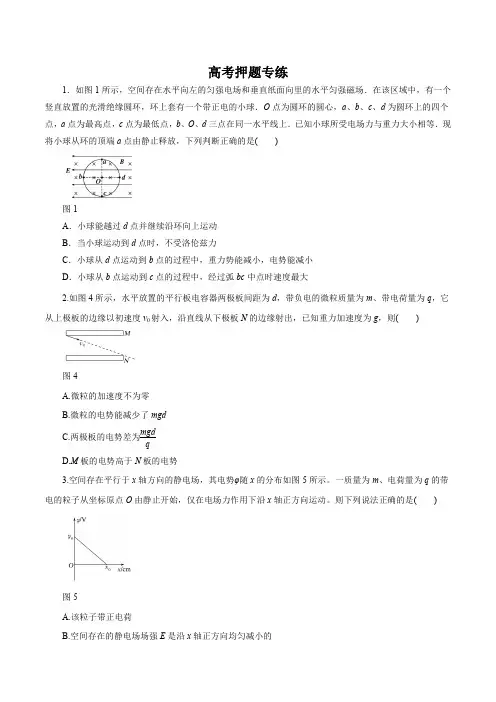

高考押题专练1．如图1所示，空间存在水平向左的匀强电场和垂直纸面向里的水平匀强磁场．在该区域中，有一个竖直放置的光滑绝缘圆环，环上套有一个带正电的小球．O点为圆环的圆心，a、b、c、d为圆环上的四个点，a点为最高点，c点为最低点，b、O、d三点在同一水平线上．已知小球所受电场力与重力大小相等．现将小球从环的顶端a点由静止释放，下列判断正确的是()图1A．小球能越过d点并继续沿环向上运动B．当小球运动到d点时，不受洛伦兹力C．小球从d点运动到b点的过程中，重力势能减小，电势能减小D．小球从b点运动到c点的过程中，经过弧bc中点时速度最大2.如图4所示，水平放置的平行板电容器两极板间距为d，带负电的微粒质量为m、带电荷量为q，它从上极板的边缘以初速度v0射入，沿直线从下极板N的边缘射出，已知重力加速度为g，则()图4A.微粒的加速度不为零B.微粒的电势能减少了mgdC.两极板的电势差为mgdqD.M板的电势高于N板的电势3.空间存在平行于x轴方向的静电场，其电势φ随x的分布如图5所示。

一质量为m、电荷量为q的带电的粒子从坐标原点O由静止开始，仅在电场力作用下沿x轴正方向运动。

则下列说法正确的是()图5A.该粒子带正电荷B.空间存在的静电场场强E是沿x轴正方向均匀减小的C.该粒子从原点O运动到x0过程中电势能是减小的D.该粒子运动在x0点的速度是qφ02m4.(2019·江苏省泰州中学检测)如图6所示，一带电小球固定在光滑水平面上的O点，虚线a、b、c、d 是带电小球激发电场的四条等距离的等势线，一个带电小滑块从等势线d上的1处以水平初速度v0运动，结果形成了实线所示的小滑块运动轨迹。

1、2、3、4、5是等势线与小滑块运动轨迹的一些交点。

由此可以判定()图6A.固定小球与小滑块带异种电荷B.在整个运动过程中小滑块具有的动能与电势能之和保持不变C.在整个过程中小滑块的加速度先增大后减小D.小滑块从位置3到4和从位置4到5的过程中，电场力做功的大小关系是W34＝W455.如图7甲所示，Q1、Q2是两个固定的点电荷，一带负电的试探电荷仅在电场力作用下以初速度v0沿两点电荷连线的中垂线从a点向上运动，其v－t图象如图乙所示，t轴上t1、t3两点关于t2对称，下列说法正确的是()图7A.两点电荷一定都带负电，但电荷量不一定相等B.两点电荷一定都带负电，且电荷量一定相等C.t1、t3两时刻试探电荷在同一位置D.t2时刻试探电荷的电势能最大6．如图2所示，在xOy平面内，第Ⅲ象限内的直线OM是电场与磁场的边界，OM与x轴负方向成45°角．在x<0且OM的左侧空间存在着沿x轴负方向的匀强电场，场强大小为E＝50N/C，在y<0且OM 的右侧空间存在着垂直纸面向里的匀强磁场，磁感应强度的大小为B＝0.2T．一不计重力的带负电的微粒，从坐标原点O沿y轴负方向以v0＝4×103m/s的初速度进入磁场，已知微粒所带电荷量为q＝－4×10－18C，质量为m＝1×10－24kg.求：图2(1)带电微粒第一次经过磁场边界时的位置坐标及经过磁场边界时的速度方向；(2)带电微粒最终离开电、磁场区域时的位置坐标；(3)带电微粒在电、磁场区域运动的总时间(结果可以保留π)．7．如图3所示，真空室内竖直条形区域Ⅰ存在垂直纸面向外的匀强磁场，条形区域Ⅱ(含Ⅰ、Ⅱ区域分界面)存在水平向右的匀强电场，电场强度为E，磁场和电场宽度均为L，高度足够大，M、N为涂有荧光物质的竖直板．现有P、Q两束质子从A处连续不断地射入磁场，入射方向都与M板夹角成60°且与纸面平行，两束质子束的速度大小都恒为v.当Ⅰ区中磁场较强时，M板上有一个亮斑，N板上无亮斑．缓慢改变磁场强弱，M板和N板上会各有一个亮斑，继续改变磁场强弱，可以观察到N板出现两个亮斑时，M板上的亮斑刚好消失．已知质子质量为m，电量为e，不计质子重力和相互作用力，求：图3(1)N板上刚刚出现一个亮斑时，M板上的亮斑到A点的距离x；(2)N板上恰好出现两个亮斑时，区域Ⅰ中的磁感应强度B；(3)N板上恰好出现两个亮斑时，这两个亮斑之间的距离s.8．电子扩束装置由电子加速器、偏转电场和偏转磁场组成．偏转电场的极板由相距为d的两块水平平行放置的导体板组成，如图4甲所示．大量电子由静止开始，经加速电场加速后，连续不断地沿平行板的方向从两板正中间OO′射入偏转电场．当两板不带电时，这些电子通过两板之间的时间为2t0；当在两板间加最大值为U0、周期为2t0的电压(如图乙所示)时，所有电子均能从两板间通过，然后进入竖直宽度足够大的匀强磁场中，最后打在竖直放置的荧光屏上．已知磁场的磁感应强度为B ，电子的质量为m 、电荷量为e ，其重力不计．图4(1)求电子离开偏转电场时的位置到OO ′的最小距离和最大距离；(2)要使所有电子都能垂直打在荧光屏上，求：①匀强磁场的水平宽度L ；②垂直打在荧光屏上的电子束的宽度Δy .9．如图1所示，电压为U 的两块平行金属板MN ，M 板带正电．x 轴与金属板垂直，原点O 与N 金属板上的小孔重合，在O ≤x ≤d 区域存在垂直纸面的匀强磁场B 1(图上未画出)和沿y 轴负方向大小为E ＝23U 3d的匀强电场，B 1与E 在y 轴方向的区域足够大．有一个质量为m ，带电荷量为q 的带正电粒子(粒子重力不计)，从靠近M 板内侧的P 点(P 点在x 轴上)由静止释放后从N 板的小孔穿出后沿x 轴做直线运动；若撤去磁场B 1，在第四象限x >d 的某区域加上左边界与y 轴平行且垂直纸面的匀强磁场B 2(图上未画出)，为了使粒子能垂直穿过x 轴上的Q 点，Q 点坐标为(72d,0)．求：图1(1)磁感应强度B 1的大小与方向；(2)磁感应强度B 2的大小与方向；(3)粒子从坐标原点O 运动到Q 点所用的时间t .10．如图2所示，x 轴上方有竖直向下的匀强电场，x 轴下方有垂直纸面向外的匀强磁场．矩形OACD 的边长分别为h 和2h ，一个带正电的粒子，质量为m ，电荷量为q ，以平行于x 轴的某一初速度从A 点射出，经t 0时间粒子从D 点进入磁场，再经过一段时间后粒子又一次经过A 点(粒子重力忽略不计)．求：图2(1)电场强度E 的大小；(2)磁感应强度B 的大小；(3)若仅改变粒子初速度的大小，求粒子以最短时间由A 运动到C 所需的初速度大小v x .11.如图1所示，真空中的矩形abcd 区域内存在竖直向下的匀强电场，半径为R 的圆形区域内同时存在垂直于纸面向里的匀强磁场，磁感应强度为B ，圆形边界分别相切于ad 、bc 边的中点e 、f .一带电粒子以初速度v 0沿着ef 方向射入该区域后能做直线运动；当撤去磁场并保留电场，粒子以相同的初速度沿着ef 方向射入恰能从c 点飞离该区域.已知ad ＝bc ＝433R ，忽略粒子的重力.求：图1(1)带电粒子的比荷；(2)若撤去电场保留磁场，粒子离开矩形区域时的位置.12.如图2所示，在直角坐标系xOy 的第Ⅰ象限内有沿y 轴负向的匀强电场，电场强度为E ，第Ⅳ象限内有垂直纸面向外的匀强磁场.一个质量为m 、电荷量为＋q 的粒子从y 轴上的P 点沿x 轴正向进入电场，粒子从x 轴上的Q 点进入磁场.已知Q 点的坐标为(L,0)，不计粒子的重力及粒子间的相互作用.图2(1)若粒子在Q 点的速度方向与x 轴正方向成30°角，求P 、Q 两点间的电势差；(2)若从y 轴正半轴各点依次向x 轴正向发射质量为m 、电荷量为＋q 的速度大小适当的粒子，它们经过电场偏转后都通过Q 点进入磁场，其中某个粒子A 到达Q 点的速度最小.粒子A 经过磁场偏转后恰好垂直y 轴射出了磁场.求匀强磁场的磁感应强度的大小.13.如图3所示，在竖直平面内，水平x 轴的上方和下方分别存在方向垂直纸面向外和方向垂直纸面向里的匀强磁场，其中x 轴上方的匀强磁场磁感应强度大小为B 1，并且在第一象限和第二象限有方向相反，强弱相同的平行于x轴的匀强电场，电场强度大小为E1.已知一质量为m的带电小球从y轴上的A(0，L)位置斜向下与y轴负半轴成60°角射入第一象限，恰能做匀速直线运动.图3(1)判定带电小球的电性，并求出所带电荷量q及入射的速度大小；(2)为使得带电小球在x轴下方的磁场中能做匀速圆周运动，需要在x轴下方空间加一匀强电场，试求所加匀强电场的方向和电场强度的大小；(3)在满足第(2)问的基础上，若在x轴上安装有一绝缘弹性薄板，并且调节x轴下方的磁场强弱，使带电小球恰好与绝缘弹性板碰撞两次后从x轴上的某一位置返回到x轴的上方(带电小球与弹性板碰撞时，既无电荷转移，也无能量损失，并且入射方向和反射方向的关系类似光的反射)，然后恰能匀速直线运动至y 轴上的A(0，L)位置，求：弹性板的最小长度及带电小球从A位置出发返回至A位置过程中所经历的时间.14.如图4所示，在平行板电容器的两板之间，存在相互垂直的匀强磁场和匀强电场，磁感应强度B1＝0.40T，方向垂直纸面向里，电场强度E＝2.0×105V/m，PQ为板间中线.紧靠平行板右侧边缘xOy坐标系的第一象限内，有垂直纸面向外的匀强磁场，磁感应强度B2＝0.25T，磁场边界AO和y轴夹角∠AOy＝45°.一束带电荷量q＝8.0×10－19C的同位素(电荷数相同，质量数不同)正离子从P点射入平行板间，沿中线PQ 做直线运动，穿出平行板后从y轴上坐标为(0,0.2m)的Q点垂直y轴射入磁场区域，离子通过x轴时的速度方向与x轴正方向夹角在45°～90°之间，不计离子重力，求：图4(1)离子运动的速度为多大？(2)求离子的质量范围；(3)若只改变AOy区域内磁场的磁感应强度大小，使离子都不能打到x轴上，磁感应强度B2′大小应满足什么条件？(计算结果保留两位有效数字)15.如图5所示，在竖直平面内直线AB与竖直方向成30°角，AB左侧有匀强电场，右侧有垂直纸面向外的匀强磁场.一质量为m、电量为q的带负电的粒子，从P点以初速度v0竖直向下射入电场，粒子首次回到边界AB时，经过Q点且速度大小不变，已知P、Q间距为l，之后粒子能够再次通过P点，(粒子重力不计)求：图5(1)匀强电场场强的大小和方向；(2)匀强磁场磁感应强度的可能值.16.如图6(a)所示，在竖直平面内建立直角坐标系xOy ，整个空间内都存在垂直坐标平面向外的匀强磁场和水平向右的匀强电场，匀强电场的方向与x 轴正方向夹角为45°.已知带电粒子质量为m 、电量为＋q ，磁感应强度大小为B ，电场强度大小E ＝mg q，重力加速度为g .图6(1)若粒子在xOy 平面内做匀速直线运动，求粒子的速度v 0；(2)t ＝0时刻的电场和磁场方向如图(a)所示，若电场强度和磁感应强度的大小均不变，而方向随时间周期性的改变，如图(b)所示.将该粒子从原点O 由静止释放，在0～T 2时间内的运动轨迹如图(c)虚线OMN 所示，M 点为轨迹距y 轴的最远点，M 距y 轴的距离为d .已知在曲线上某一点能找到一个和它内切的半径最大的圆，物体经过此点时，相当于以此圆的半径在做圆周运动，这个圆的半径就定义为曲线上这点的曲率半径.求：①粒子经过M 点时曲率半径ρ；②在图中画出粒子从N 点回到O 点的轨迹.17．如图所示，坐标系xOy 在竖直平面内，x 轴沿水平方向．x >0的区域有垂直于坐标平面向外的匀强磁场，磁感应强度大小为B 1；第三象限同时存在着垂直于坐标平面向外的匀强磁场和竖直向上的匀强电场，磁感应强度大小为B 2，电场强度大小为E .x >0的区域固定一与x 轴成θ＝30°角的绝缘细杆．一穿在细杆上的带电小球a 沿细杆匀速滑下，从N 点恰能沿圆周轨道运动到x 轴上的Q 点，且速度方向垂直于x 轴．已知Q点到坐标原点O的距离为32l，重力加速度为g，B1＝7E110πgl，B2＝E5π6gl.空气阻力忽略不计，求：(1)带电小球a的电性及其比荷qm；(2)带电小球a与绝缘细杆的动摩擦因数μ；(3)当带电小球a刚离开N点时，从y轴正半轴距原点O为h＝20πl3的P点(图中未画出)以某一初速度平抛一个不带电的绝缘小球b，b球刚好运动到x轴与向上运动的a球相碰，则b球的初速度为多大？18．如图所示，A、B间存在与竖直方向成45°斜向上的匀强电场E1，B、C间存在竖直向上的匀强电场E2，A、B的间距为1.25m，B、C的间距为3m，C为荧光屏．一质量m＝1.0×10－3kg，电荷量q＝＋1.0×10－2C的带电粒子由a点静止释放，恰好沿水平方向经过b点到达荧光屏上的O点．若在B、C间再加方向垂直于纸面向外且大小B＝0.1T的匀强磁场，粒子经b点偏转到达荧光屏的O′点(图中未画出)．取g＝10m/s2.求：(1)E1的大小；(2)加上磁场后，粒子由b点到O′点电势能的变化量．19．如图所示，空间内有方向垂直纸面(竖直面)向里的有界匀强磁场区域Ⅰ、Ⅱ，磁感应强度大小未知．区域Ⅰ内有竖直向上的匀强电场，区域Ⅱ内有水平向右的匀强电场，两区域内的电场强度大小相等．现有一质量m＝0.01kg、电荷量q＝0.01C的带正电滑块从区域Ⅰ左侧与边界MN相距L＝2m的A点以v0＝5m/s 的初速度沿粗糙、绝缘的水平面向右运动，进入区域Ⅰ后，滑块立即在竖直平面内做匀速圆周运动，在区域Ⅰ内运动一段时间后离开磁场落回A点．已知滑块与水平面间的动摩擦因数μ＝0.225，重力加速度g＝10 m/s2.(1)求匀强电场的电场强度大小E和区域Ⅰ中磁场的磁感应强度大小B1；(2)求滑块从A点出发到再次落回A点所经历的时间t；(3)若滑块在A点以v0′＝9m/s的初速度沿水平面向右运动，当滑块进入区域Ⅱ后恰好能做匀速直线运动，求有界磁场区域Ⅰ的宽度d及区域Ⅱ内磁场的磁感应强度大小B2.20．如图所示，在坐标系y轴右侧存在一宽度为a、垂直纸面向外的有界匀强磁场，磁感应强度的大小为B；在y轴左侧存在与y轴正方向成θ＝45°角的匀强电场．一个粒子源能释放质量为m、电荷量为＋q的粒子，粒子的初速度可以忽略．粒子源在点P(－a，－a)时发出的粒子恰好垂直磁场边界EF射出；将粒子源沿直线PO移动到Q点时，所发出的粒子恰好不能从EF射出．不计粒子的重力及粒子间的相互作用力．求：(1)匀强电场的电场强度大小；(2)粒子源在Q点时，粒子从发射到第二次进入磁场的时间．21．如图所示，在边长为L的等边三角形内有垂直纸面向里的匀强磁场，磁感应强度大小为B，在AC 边界的左侧有与AC边平行的匀强电场，D是底边AB的中点．质量为m，电荷量为q的带正电的粒子(不计重力)从AB边上的D点竖直向上射入磁场，恰好垂直打在AC边上．(1)求粒子的速度大小；(2)粒子离开磁场后，经一段时间到达BA延长线上N点(图中没有标出)，已知NA＝L，求匀强电场的电场强度．22.如图10所示，在第二和第三象限的两个正方形区域内(包括外边界上)分别存在着两匀强磁场，磁感应强度的大小相等、方向相反，且都垂直于xOy平面。
