2018年高考物理真题与模拟分项解析：专题04-电场

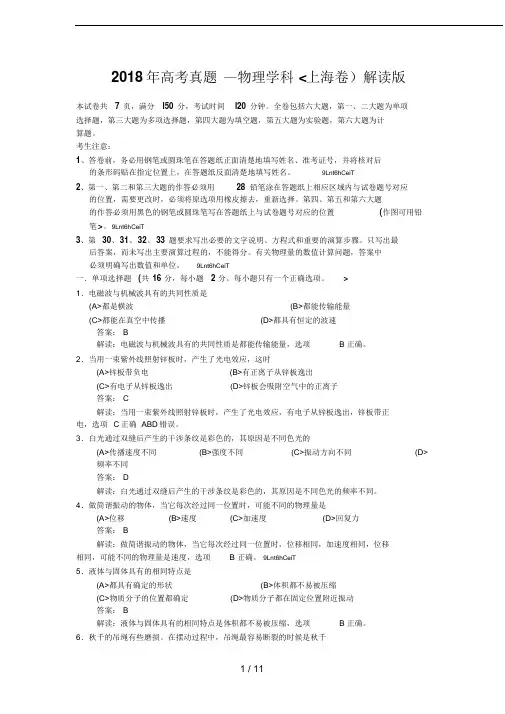

2018 年高考真题—物理学科<上海卷）解读版本试卷共7 页，满分l50 分，考试时间l20 分钟。

全卷包括六大题，第一、二大题为单项选择题，第三大题为多项选择题，第四大题为填空题，第五大题为实验题，第六大题为计算题。

考生注意：1、答卷前，务必用钢笔或圆珠笔在答题纸正面清楚地填写姓名、准考证号，并将核对后的条形码贴在指定位置上，在答题纸反面清楚地填写姓名。

9Lnt6hCeiT2、第一、第二和第三大题的作答必须用28 铅笔涂在答题纸上相应区域内与试卷题号对应的位置，需要更改时，必须将原选项用橡皮擦去，重新选择。

第四、第五和第六大题的作答必须用黑色的钢笔或圆珠笔写在答题纸上与试卷题号对应的位置(作图可用铅笔>。

9Lnt6hCeiT3、第30、31、32、33 题要求写出必要的文字说明、方程式和重要的演算步骤。

只写出最后答案，而未写出主要演算过程的，不能得分。

有关物理量的数值计算问题，答案中必须明确写出数值和单位。

9Lnt6hCeiT一．单项选择题(共16 分，每小题 2 分。

每小题只有一个正确选项。

>1．电磁波与机械波具有的共同性质是(A>都是横波(B>都能传输能量(C>都能在真空中传播(D>都具有恒定的波速答案：B解读：电磁波与机械波具有的共同性质是都能传输能量，选项 B 正确。

2．当用一束紫外线照射锌板时，产生了光电效应，这时(A>锌板带负电(B>有正离子从锌板逸出(C>有电子从锌板逸出(D>锌板会吸附空气中的正离子答案：C解读：当用一束紫外线照射锌板时，产生了光电效应，有电子从锌板逸出，锌板带正电，选项 C 正确ABD错误。

3．白光通过双缝后产生的干涉条纹是彩色的，其原因是不同色光的(A>传播速度不同(B>强度不同(C>振动方向不同(D>频率不同答案：D解读：白光通过双缝后产生的干涉条纹是彩色的，其原因是不同色光的频率不同。

一、单选题1. 四根长直导线通有相同大小的电流，导线的截面是正方形的四个顶点，其中导线电流垂直纸面向里，导线电流垂直纸面向外，每根导线在中心O 处产生的磁感应强度大小均为B ，则O点的磁感应强度是（ ）A ．大小为，指向B ．大小为，指向连线中点C ．大小为，指向连线中点D ．大小为，指向连线中点2. 如图所示，空间中存在竖直向下、磁感应强度为的匀强磁场。

边长为的正方形线框的总电阻为。

除边为硬质金属杆外，其它边均为不可伸长的轻质金属细线，并且边保持不动，杆的质量为。

将线框拉至水平后由静止释放，杆第一次摆到最低位置时的速率为。

重力加速度为，忽略空气阻力。

关于该过程，下列说法正确的是（ ）A ．端电势始终低于端电势B ．杆中电流的大小、方向均保持不变C ．安培力对杆的冲量大小为D ．安培力对杆做的功为3. 如图，质量分别为m A =2kg ，m B =1kg 的物体AB 通过轻绳相连，轻绳搭在定滑轮上开始时A 静置于水平桌面上，绳处于水平拉直状态，B 距地面的高度大于OB ，已知A 与水平桌面的动摩擦因数μ=0.3，最大静摩擦力等于滑动摩擦力，不考虑绳与滑轮的摩擦。

现将B 由静止释放，则物体B运动至最低点的过程中（ ）A ．物体A 会滑动B ．物体B 的机械能守恒C ．物体A 、B 系统的机械能守恒D ．物体A 、B 系统的水平方向动量守恒4. 家用电器使用的都是正弦式交变电流，电压随时间变化的图像如图所示，若该交变电流给100Ω的电阻供电，则下列说法正确的是（）A ．交变电流的频率为0.02HzB ．交变电流的电流有效值为3.11AC ．用电压表测量该交流电压时，读数为311VD ．将它加在电容器上时，电容器的耐压值应大于311V5. 如图，长直导线MN 中通有恒定电流I ，其正下方有矩形导线框abcd ，导线框abcd 与长直导线MN 处于同一竖直面内。

在下列情况中，导线2018年全国卷Ⅰ理综物理高考真题解析（精编版）精英版二、多选题三、实验题框abcd中有感应电流产生的是（ ）A ．导线框以长直导线MN 为轴转动B ．导线框加速向右移动C ．导线框匀速向左移动D ．导线框以cd 边为轴转动6. 如图所示，质量m =1kg 的物块在水平恒力F =20N 的推动下，从粗糙斜面底部A 处由静止开始运动至高h =6m 的B 处，用时t =2s ．到达B 处时物块的速度大小为v =10m/s ，重力加速度g =10m/s 2．不计空气阻力，则( )A ．A 、B 之间的水平距离8mB ．物块与斜面间的动摩擦因数为0.25C ．推力F 对物块做的功为120 JD ．物块克服摩擦力做的功为50 J7. 如图所示，L 1和L 2为两条平行的虚线，L 1上方和L 2下方都是范围足够大，且磁感应强度相同的匀强磁场，A 、B 两点都在L 2上。

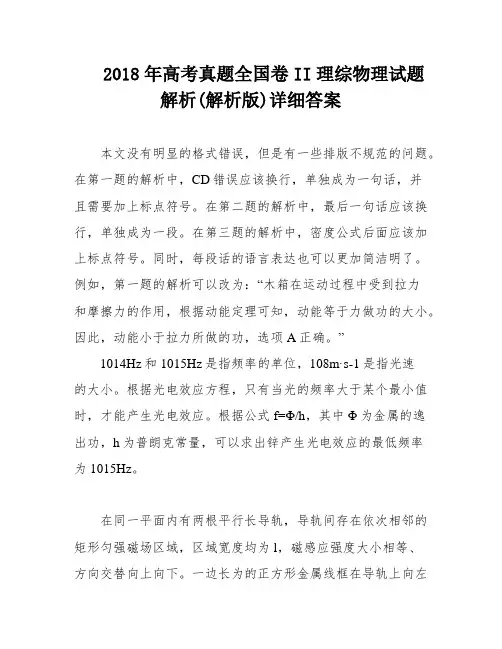

2018年高考真题全国卷II理综物理试题解析(解析版)详细答案本文没有明显的格式错误，但是有一些排版不规范的问题。

在第一题的解析中，CD错误应该换行，单独成为一句话，并且需要加上标点符号。

在第二题的解析中，最后一句话应该换行，单独成为一段。

在第三题的解析中，密度公式后面应该加上标点符号。

同时，每段话的语言表达也可以更加简洁明了。

例如，第一题的解析可以改为：“木箱在运动过程中受到拉力和摩擦力的作用，根据动能定理可知，动能等于力做功的大小。

因此，动能小于拉力所做的功，选项A正确。

”1014Hz和1015Hz是指频率的单位，108m·s-1是指光速的大小。

根据光电效应方程，只有当光的频率大于某个最小值时，才能产生光电效应。

根据公式f=Φ/h，其中Φ为金属的逸出功，h为普朗克常量，可以求出锌产生光电效应的最低频率为1015Hz。

在同一平面内有两根平行长导轨，导轨间存在依次相邻的矩形匀强磁场区域，区域宽度均为l，磁感应强度大小相等、方向交替向上向下。

一边长为的正方形金属线框在导轨上向左匀速运动，线框中感应电流i随时间t变化的正确图线可能是D。

在移动过程中，左边导体棒切割产生的电流方向是顺时针，右边切割磁感线产生的电流方向也是顺时针，两根棒切割产生电动势方向相同，因此电流恒定且方向为顺时针。

从第二个矩形区域到第三个矩形区域，左右两根棒切割磁感线产生的电流大小相等，方向相反，所以回路中电流表现为零。

从第三个矩形区域到第四个矩形区域，左边切割产生的电流方向逆时针，右边切割产生的电流方向也是逆时针，所以电流的大小为，方向是逆时针。

当线框再向左运动时，左边切割产生的电流方向顺时针，右边切割产生的电流方向是逆时针，此时回路中电流表现为零，故线圈在运动过程中电流是周期性变化，因此D是正确的选项。

甲、乙两汽车同一条平直公路上同向运动，其速度-时间图像分别如图中甲、乙两条曲线所示。

已知两车在t2时刻并排行驶，下列说法正确的是BD。

2018年高考物理试题分类解析：电场A ．平面c 上的电势为零B ．该电子可能到达不了平面fC ．该电子经过平面d 时，其电势能为4 eVD ．该电子经过平面b 时的速率是经过d 时的2倍【解析】设相邻两条等势线之间的电势差为U 0，根据从a 到d 的过程中克服电场力所做的功为 6 eV ，eV U e W 630=⋅=，所以V U 20=并且电势从a 向f 逐渐降低。

已知平面b 上的电势为2 V ，所以平面c 上的电势为零，A 正确；因为从a 到f ，电势降低V U 840=，所以电势能增大eV 8，动能减少eV 8，可能到达f ；但如果在a 时速度方向在a 平面内，加速度方向向左，就可能到达不了平面f ，所以B 正确。

从上图可以看出，该电子经过平面d 时，其电势能为2eV ，C 错误；该电子经过平面b 时的动能是经过d 时的2倍，所以速率是2倍。

【答案】21．AB全国2卷21．如图，同一平面内的a 、b 、c 、d 四点处于匀强电场中， 电场方向与此平面平行，M 为a 、c 连线的中点，N 为b 、d 连线的中点。

一电荷量为q （q >0）的粒子从a 点移动到b 点，其电势能减小W 1：若该粒子从c 点移动到d点，其电势能减小W 2，下列说法正确的是A ．此匀强电场的场强方向一定与a 、b 两点连线平行B ．若该粒子从M 点移动到N 点，则电场力做功一定为122W WC ．若c 、d 之间的距离为L ，则该电场的场强大小一定为2W qLD ．若W 1=W 2，则a 、M 两点之间的电势差一定等于b 、N 两点之间的电势差【解析】因为电势能的减少等于电场力做功，又根据qU W =及Ed U =得qEd W =，我们做功的大小可以转换为距离的大小来研究。

设过MN 的直线为电场线，如下图''''Nb Ma MN b a --=，''''Nd Mc MN d c ++=，因为''=Ma 'Mc ，'Nb 'Nd =，解得)''''(21d c b a MN +=，所以，若该粒子从M 点移动到N 点，则电场力做功一定为122W W +，B 正确。

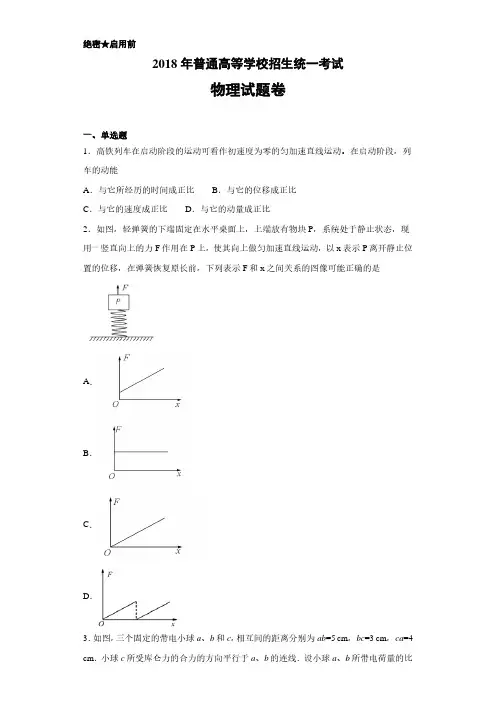

高考精品文档高考全国乙卷物理科目·2018年考试真题与答案解析同卷省份河南、山西、江西、安徽省甘肃、青海、蒙古、山西省吉林、宁夏、新疆、黑龙江高考全国乙卷：2018年《物理》考试真题与答案解析一、选择题本题共8小题，每小题6分。

在每小题给出的四个选项中，第1~5题只有一项符合题目要求，第6~8题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有选错的得0分。

1．高铁列车在启动阶段的运动可看作初速度为零的均加速直线运动，在启动阶段列车的动能（）A．与它所经历的时间成正比B．与它的位移成正比C．与它的速度成正比D．与它的动量成正比答案：B2．如图，轻弹簧的下端固定在水平桌面上，上端放有物块P，系统处于静止状态，现用一竖直向上的力F作用在P上，使其向上做匀加速直线运动，以x表示P离开静止位置的位移，在弹簧恢复原长前，下列表示F和x之间关系的图像可能正确的是（）A.B.C.D.答案：A3．如图，三个固定的带电小球a 、b 和c ，相互间的距离分别为ab=5 cm ，bc=3cm ，ca=4cm 。

小球c 所受库仑力的合力的方向平衡于a 、b 的连线。

设小球a 、b 所带电荷量的比值的绝对值为k ，则（ ）A ．a 、b 的电荷同号，B ．a 、b 的电荷异号，C ．a 、b 的电荷同号，169k =169k =6427k =D ．a 、b 的电荷异号， 答案：D4．如图，导体轨道OPQS 固定，其中PQS 是半圆弧，Q 为半圆弧的中心，O 为圆心。

轨道的电阻忽略不计。

OM 是有一定电阻、可绕O 转动的金属杆、M 端位于PQS 上，OM 与轨道接触良好。

空间存在与半圆所在平面垂直的匀强磁场，磁感应强度的大小为B ，现使OM 从OQ 位置以恒定的角速度逆时针转到OS 位置并固定（过程Ⅰ）；再使磁感应强度的大小以一定的变化率从B 增加到B'（过程Ⅱ）。

在过程Ⅰ、Ⅱ中，流过OM 的电荷量相等，则等于（ ）A ．B ．C ．D ．2 答案：B5．如图，abc 是竖直面内的光滑固定轨道，ab 水平，长度为2R ：bc 是半径为R 的四分之一圆弧，与ab 相切于b 点。

2018年全国统一高考物理试卷（新课标Ⅱ）一、选择题：本题共8小题，每小题6分，共48分。

在每小题给出的四个选项中，第1～5题只有一项符合题目要求，第6～8题有多项符合题目要求.全部选对的得6分，选对但不全的得3分，有选错的得0分．1．（6分）如图，某同学用绳子拉动木箱，使它从静止开始沿粗糙水平路面运动至具有某一速度，木箱获得的动能一定（ ）A．小于拉力所做的功B．等于拉力所做的功C．等于克服摩擦力所做的功D．大于克服摩擦力所做的功2．（6分）高空坠物极易对行人造成伤害。

若一个50g的鸡蛋从一居民楼的25层坠下，与地面的碰撞时间约为2ms，则该鸡蛋对地面产生的冲击力约为（ ）A．10N B．102N C．103N D．104N3．（6分）2018年2月，我国500m口径射电望远镜（天眼）发现毫秒脉冲星“J0318+0253”，其自转周期T=5.19ms。

假设星体为质量均匀分布的球体，已知万有引力常量为6.67×10﹣11N•m2/kg2．以周期T稳定自转的星体的密度最小值约为（ ）A．5×104kg/m3B．5×1012kg/m3C．5×1015kg/m3D．5×1018kg/m3 4．（6分）用波长为300nm的光照射锌板，电子逸出锌板表面的最大初动能为1.28×10﹣19J，已知普朗克常量为6.63×10﹣34J•s，真空中的光速为3.00×108m•s﹣1，能使锌产生光电效应的单色光的最低频率约为（ ）A．1×1014Hz B．8×1014Hz C．2×1015Hz D．8×1015Hz5．（6分）如图，在同一水平面内有两根平行长导轨，导轨间存在依次相邻的矩形匀强磁场区域，区域宽度均为l，磁感应强度大小相等、方向交替向上向下，一边长为l的正方形金属线框在导轨上向左匀速运动，线框中感应电流i 随时间变化的正确图线可能是（ ）A．B．C．D．6．（6分）甲、乙两汽车在同一条平直公路上同向运动，其速度﹣时间图象分别如图中甲、乙两条曲线所示，已知两车在t2时刻并排行驶，下列说法正确的是（ ）A．两车在t1时刻也并排行驶B．在t1时刻甲车在后，乙车在前C．甲车的加速度大小先增大后减小D．乙车的加速度大小先减小后增大7．（6分）如图，纸面内有两条互相垂直的长直绝缘导线L1、L2，L1中的电流方向向左，L2中的电流方向向上，L1的正上方有a，b两点，它们相对于L2对称。

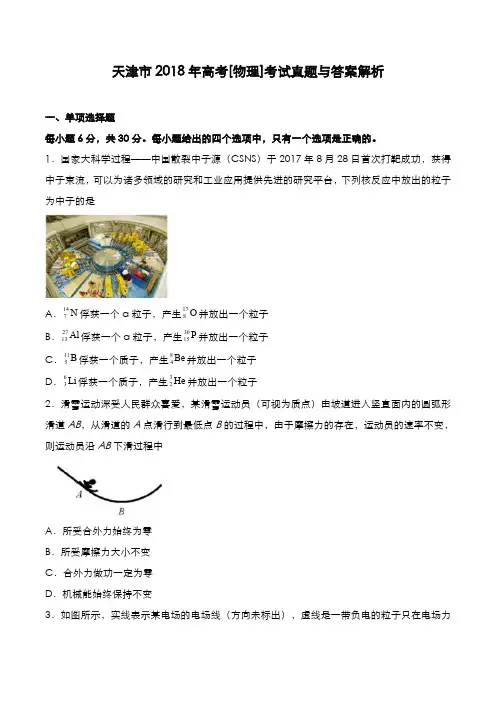

天津市2018年高考[物理]考试真题与答案解析一、单项选择题每小题6分，共30分。

每小题给出的四个选项中，只有一个选项是正确的。

1．国家大科学过程——中国散裂中子源（CSNS）于2017年8月28日首次打靶成功，获得中子束流，可以为诸多领域的研究和工业应用提供先进的研究平台，下列核反应中放出的粒子为中子的是A．147N俘获一个α粒子，产生178O并放出一个粒子B．2713Al俘获一个α粒子，产生3015P并放出一个粒子C．115B俘获一个质子，产生84Be并放出一个粒子D．63Li俘获一个质子，产生32He并放出一个粒子2．滑雪运动深受人民群众喜爱，某滑雪运动员（可视为质点）由坡道进入竖直面内的圆弧形滑道AB，从滑道的A点滑行到最低点B的过程中，由于摩擦力的存在，运动员的速率不变，则运动员沿AB下滑过程中A．所受合外力始终为零B．所受摩擦力大小不变C．合外力做功一定为零D．机械能始终保持不变3．如图所示，实线表示某电场的电场线（方向未标出），虚线是一带负电的粒子只在电场力作用下的运动轨迹，设M 点和N 点的电势分别为M N ϕϕ、，粒子在M 和N 时加速度大小分别为M N a a 、，速度大小分别为M N v v 、，电势能分别为P P M N E E 、。

下列判断正确的是A ．M N M N v v a a <<，B ．M N M N v v ϕϕ<<，C ．P P M N M N E E ϕϕ<<，D ．P P M N M Na a E E <<，4．教学用发电机能够产生正弦式交变电流。

利用该发电机（内阻可忽略）通过理想变压器向定值电阻R 供电，电路如图所示，理想交流电流表A 、理想交流电压表V 的读数分别为I 、U ，R 消耗的功率为P 。

若发电机线圈的转速变为原来的12，则A ．R 消耗的功率变为12PB ．电压表V 的读数变为12UC ．电流表A 的读数变为2ID ．通过R 的交变电流频率不变5．氢原子光谱在可见光区域内有四条谱线αβγδH H H H 、、和，都是氢原子中电子从量子数n >2的能级跃迁到n =2的能级发出的光，它们在真空中的波长由长到短，可以判定A ．αH 对应的前后能级之差最小B ．同一介质对αH 的折射率最大C ．同一介质中δH 的传播速度最大D ．用γH 照射某一金属能发生光电效应，则βH 也一定能二、不定项选择题每小题6分，共18分。

2018年普通高等学校招生全国统一考试物理（江苏卷）一、单项选择题：1. 我国高分系列卫星的高分辨对地观察能力不断提高．今年5月9日发射的“高分五号”轨道高度约为705 km，之前已运行的“高分四号”轨道高度约为36 000 km，它们都绕地球做圆周运动．与“高分四号冶相比，下列物理量中“高分五号”较小的是（）A. 周期B. 角速度C. 线速度D. 向心加速度【答案】A【解析】本题考查人造卫星运动特点，意在考查考生的推理能力。

设地球质量为M，人造卫星质量为m，人造卫星做匀速圆周运动时，根据万有引力提供向心力有，得，，，，因为“高分四号”的轨道半径比“高分五号”的轨道半径大，所以选项A正确，BCD错误。

2. 采用220 kV高压向远方的城市输电．当输送功率一定时，为使输电线上损耗的功率减小为原来的，输电电压应变为（）A. 55 kVB. 110 kVC. 440 kVD. 880 kV【答案】C【解析】本意考查输电线路的电能损失，意在考查考生的分析能力。

当输电功率P=UI，U 为输电电压，I为输电线路中的电流，输电线路损失的功率为P损=I2R，R为输电线路的电阻，即P损=。

当输电功率一定时，输电线路损失的功率为原来的，则输电电压为原来的2倍，即440V，故选项C正确。

3. 某弹射管每次弹出的小球速度相等．在沿光滑竖直轨道自由下落过程中，该弹射管保持水平，先后弹出两只小球．忽略空气阻力，两只小球落到水平地面的（）A. 时刻相同，地点相同B. 时刻相同，地点不同C. 时刻不同，地点相同D. 时刻不同，地点不同【答案】B4. 从地面竖直向上抛出一只小球，小球运动一段时间后落回地面．忽略空气阻力，该过程中小球的动能E k与时间t的关系图像是（）A.B.C.D.【答案】A【解析】本题考查动能的概念和E k-t图象，意在考查考生的推理能力和分析能力。

小球做竖直上抛运动时，速度v=v0-gt，根据动能得，故图象A正确。

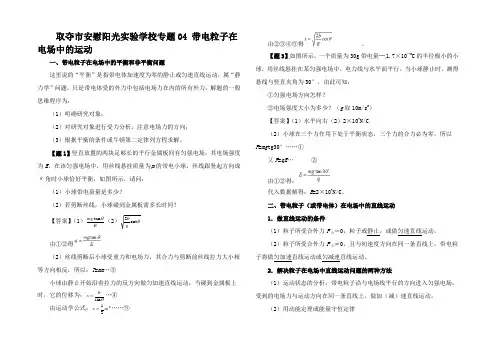

取夺市安慰阳光实验学校专题04 带电粒子在电场中的运动一、带电粒子在电场中的平衡和非平衡问题这里说的“平衡”是指带电体加速度为零的静止或匀速直线运动，属“静力学”问题，只是带电体受的外力中包括电场力在内的所有外力，解题的一般思维程序为：（1）明确研究对象；（2）对研究对象进行受力分析，注意电场力的方向；（3）根据平衡的条件或牛顿第二定律列方程求解。

【题1】竖直放置的两块足够长的平行金属板间有匀强电场。

其电场强度为E ，在该匀强电场中，用丝线悬挂质量为m 的带电小球，丝线跟竖起方向成θ角时小球恰好平衡，如图所示，请问：（1）小球带电荷量是多少？（2）若剪断丝线，小球碰到金属板需多长时间？ 【答案】（1）Emg θtan （2）θcot 2gb由①②得（2）丝线剪断后小球受重力和电场力，其合力与剪断前丝线拉力大小相等方向相反，所以：T =ma …③小球由静止开始沿着拉力的反方向做匀加速直线运动，当碰到金属板上时，它的位移为：θsin bx =…④ 由运动学公式：221at x =……⑤由②③④⑤得。

【题3】如图所示，一个质量为30g 带电量─1.7×10─8C 的半径极小的小球，用丝线悬挂在某匀强电场中，电力线与水平面平行。

当小球静止时，测得悬线与竖直夹角为30°，由此可知：①匀强电场方向怎样？②电场强度大小为多少？（g 取10m/s 2） 【答案】（1）水平向右（2）2×107N/C（2）小球在三个力作用下处于平衡状态，三个力的合力必为零。

所以F =mg tg30°……①又F =qE … ②由①②得：代入数据解得：E =2×107N/C 。

二、带电粒子（或带电体）在电场中的直线运动 1．做直线运动的条件（1）粒子所受合外力F 合＝0，粒子或静止，或做匀速直线运动。

（2）粒子所受合外力F 合≠0，且与初速度方向在同一条直线上，带电粒子将做匀加速直线运动或匀减速直线运动。

专题04 练习使用打点计时器研究匀变速直线运动1．在“探究小车速度随时间变化的规律”的实验中，如图所示是一条记录小车运动情况的纸带，图中A、B、C、D、E为相邻的计数点，每相邻的两个计数点之间还有4个点没有画出，交流电的频率为50 H z。

（1）在打点计时器打B、C、D点时，小车的速度分别为（保留3位有效数字）v B＝________m/s；v C＝________m/s；v D＝________m/s。

（2）在如图所示的坐标系中画出小车的v­t图像。

（3）将图线延长与纵轴相交，交点的速度是___，此速度的物理含义是_______________。

（保留1位有效数字）。

【答案】（1）1.38m/s；2.64m/s；3.90m/s （2）图像如图；（3）0.2 m/s；表示0时刻小车经过A 点的速度。

【解析】C点的瞬时速度0.5280=20/.22.64 /BCDv m s s xTm ＝＝D点的瞬时速度0.780/ 3.90 /20.2CEDxv m s m s T===（2）根据以上数据作出小车的v­t图像，如图所示。

2．某同学利用图示装置研究小车的匀变速直线运动．①实验中，必要的措施是________．A．细线必须与长木板平行B．先接通电源再释放小车C．小车的质量远大于钩码的质量D．平衡小车与长木板间的摩擦力②他实验时将打点计时器接到频率为50 Hz的交流电源上，得到一条纸带，打出的部分计数点如图所示(每相邻两个计数点间还有4个点，图中未画出)．s1＝3.59 cm，s2＝4.41 cm，s3＝5.19 cm，s4＝5.97 cm，s5＝6.78 cm，s6＝7.64 cm，则小车的加速度a＝________m/s2(要求充分利用测量的数据)，打点计时器在打B点时小车的速度v B＝________m/s.(结果均保留两位有效数字)【答案】①AB②0.800.40【解析】3．在“研究匀变速直线运动”的实验中，打点计时器使用交流电源的频率是50Hz ，打点计时器在小车拖动的纸带上打下一系列点迹，以此记录小车的运动情况。

2018年江苏省高考物理试卷解析版参考答案与试题解析一、单项选择题：本题共5小题，每小题3分，共计15分.每小题只有一个选项符合题意.1．（3分）我国高分系列卫星的高分辨对地观察能力不断提高。

今年5月9日发射的“高分五号”轨道高度约为705km，之前已运行的“高分四号”轨道高度约为36000km，它们都绕地球做圆周运动。

与“高分四号”相比，下列物理量中“高分五号”较小的是（）A．周期B．角速度C．线速度D．向心加速度【考点】4F：万有引力定律及其应用；4H：人造卫星．【专题】34：比较思想；4E：模型法；52A：人造卫星问题．【分析】卫星绕地球匀速做圆周运动，由地球的万有引力提供向心力，由此列式得到卫星的周期、角速度、线速度和向心加速度与轨道半径的关系式，再进行分析。

【解答】解：设卫星的质量为m，轨道半径为r，地球的质量为M，卫星绕地球匀速做圆周运动，由地球的万有引力提供向心力，则得：G m r＝mω2r＝m ma得：T＝2π，ω，v，a可知，卫星的轨道半径越小，周期越小，而角速度、线速度和向心加速度越大，“高分五号”的轨道半径比“高分四号”的小，所以“高分五号”较小的是周期，故A正确，BCD错误。

故选：A。

【点评】解决本题的关键是要掌握万有引力提供向心力这一重要理论，知道卫星的线速度、角速度、周期、加速度与轨道半径的关系。

对于周期，也可以根据开普勒第三定律分析。

2．（3分）采用220kV高压向远方的城市输电。

当输送功率一定时，为使输电线上损耗的功率减小为原来的，输电电压应变为（）A．55kV B．110kV C．440kV D．880kV【考点】EA：电能的输送．【专题】32：定量思想；4C：方程法；53A：交流电专题．【分析】输送电流I，输电线上损失的功率△P＝I2R＝（）2R，知输送功率一定时，损失的功率与输送电压的二次方成反比。

【解答】解：输送电流I，输电线上损失的功率△P＝I2R＝（）2R；可知输电线损失的功率与输送电压的平方成反比，所以为使输电线上损耗的功率减小为原来的，输电电压应变原来的2倍，即输电电压增大为440kV．故C正确，ABD错误；故选：C。

2018 年高考真题—物理学科 <上海卷）解读版本试卷共 7 页，满分 l50 分，考试时间 l20 分钟。

全卷包括六大题，第一、二大题为单项选择题，第三大题为多项选择题，第四大题为填空题，第五大题为实验题，第六大题为计算题。

考生注意：1、答卷前，务必用钢笔或圆珠笔在答题纸正面清楚地填写姓名、准考证号，并将核对后的条形码贴在指定位置上，在答题纸反面清楚地填写姓名。

9Lnt6hCeiT2、第一、第二和第三大题的作答必须用 28 铅笔涂在答题纸上相应区域内与试卷题号对应的位置，需要更改时，必须将原选项用橡皮擦去，重新选择。

第四、第五和第六大题的作答必须用黑色的钢笔或圆珠笔写在答题纸上与试卷题号对应的位置(作图可用铅笔>。

9Lnt6hCeiT3、第 30、31、 32、 33 题要求写出必要的文字说明、方程式和重要的演算步骤。

只写出最后答案，而未写出主要演算过程的，不能得分。

有关物理量的数值计算问题，答案中必须明确写出数值和单位。

9Lnt6hCeiT一．单项选择题(共 16 分，每小题 2 分。

每小题只有一个正确选项。

>1．电磁波与机械波具有的共同性质是(A>都是横波(B>都能传输能量(C>都能在真空中传播(D>都具有恒定的波速答案： B解读：电磁波与机械波具有的共同性质是都能传输能量，选项 B 正确。

2．当用一束紫外线照射锌板时，产生了光电效应，这时(A>锌板带负电(B>有正离子从锌板逸出(C>有电子从锌板逸出(D>锌板会吸附空气中的正离子答案： C解读：当用一束紫外线照射锌板时，产生了光电效应，有电子从锌板逸出，锌板带正电，选项 C 正确 ABD 错误。

3．白光通过双缝后产生的干涉条纹是彩色的，其原因是不同色光的(A>传播速度不同(B>强度不同(C>振动方向不同(D>频率不同答案： D解读：白光通过双缝后产生的干涉条纹是彩色的，其原因是不同色光的频率不同。

山东省临沂市2018年高考统一模拟物理试卷（一）（解析版）一、选择题1．下列说法不正确的是（）A．法拉第最先引入“场”的概念，并最早发现了电流的磁效应现象B．互感现象是变压器工作的基础C．在推导匀变速直线运动位移公式时，把整个运动过程划分成很多小段，每一小段近似看做匀速直线运动，然后把各小段的位移相加，这应用了“微元法”D．电场强度E=和B=磁感应强度定义物理量的方法是比值定义法2．（6分）如图所示，自动卸货车始终静止在水平地面上，车厢在液压机的作用下改变与水平面间的倾角，用以卸下车厢中的货物．假设某次卸货时车厢与水平面间的倾角不变，货物相对于车厢匀加速下滑，在货物下滑过程中，下列分析正确的是（）A．地面对货车的支持力大于车和货物的总重力B．地面对货车的支持力等于车和货物的总重力C．地面对货车的摩擦力方向水平向左D．地面对货车的摩擦力方向水平向右3．（6分）如图所示，理想变压器原线圈接入交变电流（甲图所示），变压器原副线圈匝数比为22：10，副线圈中接有滑动变阻器P以及光敏电阻R，其余电阻不计，则（）A．原线圈中接入交变电流瞬时值表达式为e=311sin100πtB．滑动变阻器滑片向右滑动时，副线圈电流增大C．增强光照，原线圈输入功率变小D．若将光敏电阻换做二极管，则副线圈两端电压为50V4．（6分）某等量异种点电荷的电场线在空间的分布如图所示，有两个相同的带负电的试探电荷（均不计重力）以相同的水平速度从图中的A、B两点出发，运动过程中二者均过图中O点，则以下判断正确的是（）A．从A处出发的电荷将沿电场线运动并一直加速B．两电荷通过O点时速度大小相同C．电荷在A处的具有的电势能比B处具有的电势能大D．电荷在A处受到的电场力比B处受到的电场力大5．（6分）如图所示，长度一定的倾斜传送带与水平面间的夹角为θ，以速度v0逆时针匀速转动，现把一个质量为m的小木块轻轻释放到传送带的上端，木块与传送带间的动摩擦因数处处相同，在小木块下滑的过程中，下列小木块的速率随时间变化的关系中，可能的是（）A． B．C． D．6．2018年9月24日，“嫦娥一号”探月卫星发射升空，实现了中华民族千年奔月的梦想．若“嫦娥一号”沿圆形轨道绕月球飞行的半径为R，国际空间站沿圆形轨道绕地球做匀速圆周运动的半径为4R，地球质量是月球质量的81倍，根据以上信息可以确定（）A．国际空间站的加速度比“嫦娥一号”大B．国际空间站的速度比“嫦娥一号”大C．国际空间站的周期比“嫦娥一号”长D．国际空间站的角速度比“嫦娥一号”小7．（6分）如图，在磁感应强度为B的匀强磁场中有一个粒子放射源O，某时刻在纸面内以相同的速率向各个方向发射了大量的电荷量为q、质量为m的带电粒子，经过时间t后这些粒子所在的位置第一次形成了一个半径最大且大小为R的圆，粒子仅受洛仑兹力，则下列说法正确的是（）A．带电粒子发射的速率为B．带电粒子发射的速率为C．带电粒子在磁场中做圆周运动的周期为tD．再经过的时间，粒子所在位置形成的圆的半径为R8．（6分）据2018年10月25日台湾媒体的报道，未来iphone7可以在落地时由屏幕弹出保护器，保护装置由设置在屏幕的4个角落的弹性塑料、聚合物及超薄金属组成．一旦手机内的加速度计、陀螺仪及高度传感器检查到装置正在掉落，屏幕上的保护器便会自动弹出，并完全吸收撞击地面时的冲击力，避免屏幕直接接触地面而损坏，已知iphone7的设计质量约160g，跌落环境以2.5m自由跌落为参考，空气阻力不计，g=10m/s2，则以下分析正确的事（）A．iphone7的落地速度约为0.718m/sB．保护器弹出的时间应小于0.18sC．手机落地时的重力功率约为10.2WD．若吸收冲击力的时间为0.1s，地面对手机的平均作用力约为12.9V二、非选择题9．某同学想研究导线的电阻与其直径的关系，他截取了4段长度相同、直径不同的同种导线，按如下过程进行研究：（1）用螺旋测微器测各导线的直径．当测微螺杆处于如图甲所示的位置时，应操作部件______（“A”、“B”、“C”）完成测量，这样有利于保护螺旋测微器，并使测量准确．某次测量如图乙所示，该导线的直径为______mm．（2）图丙为该同学的实验原理图，若取下实物连接图丁中的导线______，就可符合原理图．（3）若在实验中分别测得各导线两端的电压U和直径d，他想通过图象来直观地得到导线的电阻与其直径的关系，该同学应该画U﹣______图象．1．10．（8分）像打点计时器一样，光电计时器也是一种研究物体运动情况的常见计时仪器，每个光电门都由光发射和接受装置组成．当有物体从光电门中间通过时，与之相连的加速器就可以显示物体的挡光时间，如图甲所示，图中MN是水平桌面、PM是一端带有滑轮的长木板，1，2是固定木板相距为l的两个光电门（与之连接的计时器没有画出）．滑块A上固定着用于挡光的窄片K，让滑块A在重物B的牵引下从木板的顶端滑下，计时器分别显示窄片K通过光电门1和光电门2的挡光时间分别为t1=2.50×10﹣2s、t2=1.25×10﹣2s；（1）用游标卡尺测量窄片K的宽度（如图乙）d=______m（已知l＞＞d）；（2）用米尺测量两光电门的间距为l=20cm，则滑块的加速度a=______m/s2（保留两位有效数字）；（3）利用该装置还可以完成的实验有：______A．验证牛顿第二定律B．验证A、B组成的系统机械能守恒C．测定滑块与木板之间的动摩擦因数D．只有木板光滑，才可以验证牛顿第二定律E．只有木板光滑，才可以验证A、B组成的系统机械守恒定律11．（12分）某CS野战游乐园推出移动打靶项目，如图所示，靶心在Ⅰ轨道上以10m/s的速度匀速前进，t=0时刻，靶心在Ⅰ轨道A位置，游客乘坐的战车位于Ⅱ轨道上B处，AB水平距离L=25m，战车从静止开始以a=2m/s2沿直线向右做匀加速直线运动，战车上的彩弹枪在静止时发出的彩弹速度v=50m/s，Ⅰ、Ⅱ轨道的直线距离d=50m，欲使彩弹在发出后以最短的时间击中靶心，求（1）发枪时间；（2）击中靶心时战车的位移．12．（20分）（2018•福州校级模拟）如图所示，倾角θ=30°的绝缘光滑斜面向上，有一边界为矩形区域MNPQ磁场，边界MN为水平方向，MN与PQ之间距离为d=0.2m，以MN 边界中点O为坐标原点沿斜面向上建立x坐标．已知磁场方向垂直于斜面向上，磁感应强度大小随坐标x位置变化，变化规律为B=．现有n=10匝的正方形线圈abcd，其边长l=0.4m，总质量m=0.5kg、总电阻R=4Ω，ab边与MN 重合；在沿斜面向上的拉力F 作用下，以恒定的速度v=1m/s，沿x轴正向运动．g取10m/s2．求：（1）线圈ab边运动到x=0.1m位置时，线圈受到的安培力F A．（2）线圈穿过磁场区域过程中拉力F 做的总功W．（二）选考题[物理-选修3-3]13．（5分）如图所示，﹣V图中的a→b→c→d→a为一定质量的理想气体从状态a开始按箭头方向所经历的一个循环过程，以下说法中正确的是（）A．理想气体由a→b的过程做等温变化，从c→d也做等温变化B．理想气体由b→c的过程温度降低C．理想气体由d→a的过程中，气体对外界做功为W=p0（V a﹣V d）D．若理想气体装在导热性能良好的密闭容器中，则气体由b→c的过程中，单位时间内撞击到容器壁单位面积上的气体分子数减少E．由a→b的过程中，气体将吸收的热量全部对外做功，违背了热力学第二定律14．（10分）（2018•浦东新区三模）在一个可以插入活塞的圆筒内装置着著名的托里拆利实验结构，由于操作不慎，管内混入少量气体，结果水银柱的高度如图A所示上方空气柱长度30cm，下方水银60cm，此时大气压强为75cmHg，求：（1）未插入活塞时管中空气的压强是多少？（2）现插入活塞如图B所示，使圆筒内的气体体积变为原来的，在这过程中温度不发生变化，求此时管中空气的压强是多少？（玻璃管的粗细相对圆筒可以忽略不计）[物理-选修3-4]15．（2018•闵行区二模）在两种介质中分别有A、B两列简谐横波均沿x轴正向传播，在某时刻它们的波形分别如图甲、乙所示，经过时间t（T A＜t＜2T A），这两列简谐横波的波形分别变为图丙、丁所示，则A、B两列波的波速v A、v B之比可能是（）A．1：1 B．3：2 C．3：4 D．4：316．如图所示，腰长为L的等腰三角形ABC是玻璃砖的横截面，对光的折射率为，一束光线平行腰AB从三角形斜边中点O射入，则：（ⅰ）画出光线进入玻璃砖后再从玻璃砖BC面射出来的光路图，求光线从BC面的出射点到入射光线d以及光在BC面上的出射光线和入射光线夹角的正弦值．（ⅱ）在三棱镜的AB边是否有光线透出？写出分析过程．（不考虑多次反射）[物理-选修3-5]17．已知金属钠的逸出功为2.29eV，现用波长为400nm的光照射金属钠表面，普朗克常量h=6.63×10﹣34J•s，1nm=10﹣9m，则遏止电压为______，金属钠的截止频率为______．（结果保留两位有效数字）18．（2018•河南模拟）如图所示，粗糙的水平面上静止放置三个质量均为m的小木箱，相邻两小木箱的距离均为l．工人用沿水平方向的力推最左边的小术箱使之向右滑动，逐一与其它小木箱碰撞．每次碰撞后小木箱都牯在一起运动．整个过程中工人的推力不变，最后恰好能推着兰个木箱匀速运动．已知小木箱与水平面间的动摩擦因数为μ，重力加速度为g．设碰撞时间极短，小木箱可视为质点．求：第一次碰撞和第二次碰撞中木箱损失的机械能之比．参考答案与试题解析一、选择题1．下列说法不正确的是（）A．法拉第最先引入“场”的概念，并最早发现了电流的磁效应现象B．互感现象是变压器工作的基础C．在推导匀变速直线运动位移公式时，把整个运动过程划分成很多小段，每一小段近似看做匀速直线运动，然后把各小段的位移相加，这应用了“微元法”D．电场强度E=和B=磁感应强度定义物理量的方法是比值定义法【考点】物理学史；电磁感应现象的发现过程．【分析】“场”首先是由法拉第提出的，奥斯特首先发现了电流的磁效应．变压器的原理是互感．在推导匀变速直线运动位移公式时，运用了微元法．电场强度E=和B=磁感应强度都是运用比值法定义的．【解答】解：A、法拉第最先引入“场”的概念，奥斯特最早发现了电流的磁效应，故A不正确．B、变压器工作原理是利用互感现象，故B正确．C、在推导匀变速直线运动位移公式时，把整个运动过程划分成很多小段，每一小段近似看做匀速直线运动，然后把各小段的位移相加，这是运用了微元法，故C正确．D、电场强度E=和B=磁感应强度定义物理量的方法是比值定义法，故D正确．本题选不正确的，故选：A．【点评】本题考查的是学生对于物理常识的理解，这些在平时是需要学生加强记忆的，加深对物理方法的理解和记忆．2．（6分）如图所示，自动卸货车始终静止在水平地面上，车厢在液压机的作用下改变与水平面间的倾角，用以卸下车厢中的货物．假设某次卸货时车厢与水平面间的倾角不变，货物相对于车厢匀加速下滑，在货物下滑过程中，下列分析正确的是（）A．地面对货车的支持力大于车和货物的总重力B．地面对货车的支持力等于车和货物的总重力C．地面对货车的摩擦力方向水平向左D．地面对货车的摩擦力方向水平向右【考点】共点力平衡的条件及其应用；牛顿第二定律．【分析】当货物加速下滑时，对货物和车厢进行受力分析，根据牛顿第二、第三定律分析即可．【解答】解：AB、在竖直方向进行分析，可知竖直方向整体有向下的加速度，故处于失重状态，整体对地面的压力小于货车和货物的总重力；由于是匀加速，故支持力是保持不变的；故A错误，B错误；CD、当货物相对于车厢加速下滑时，货物受重力、支持力及滑动摩擦力；因加速度沿斜面向下；则将加速度分解为水平和竖直向下两个方向；则在水平方向有向左的合外力；则由作用力与反作用力可知，货物对车厢有向右的作用力，故货车受到向左的摩擦力，故C正确，D错误；故选：C【点评】本题可以直接应用整体法进行分析，但要注意两部分的加速度不同，故失重部分可以只考虑货物．3．（6分）如图所示，理想变压器原线圈接入交变电流（甲图所示），变压器原副线圈匝数比为22：10，副线圈中接有滑动变阻器P以及光敏电阻R，其余电阻不计，则（）A．原线圈中接入交变电流瞬时值表达式为e=311sin100πtB．滑动变阻器滑片向右滑动时，副线圈电流增大C．增强光照，原线圈输入功率变小D．若将光敏电阻换做二极管，则副线圈两端电压为50V【考点】变压器的构造和原理；正弦式电流的图象和三角函数表达式．【分析】由图可知最大值，周期可确定角速度，进而得表达式，半导体光敏电阻是指随光照增强电阻呈指数关系减小，R处光照增强时，阻值减小，根据负载电阻的变化，可知电流、电压变化【解答】解：A、由图知最大值为311，周期为0.18，则角速度为100π，则瞬时值表达式为e=﹣311cos100πt．则A错误B、变阻器滑片向右滑动时，电阻变小，副线圈电流增加，则B正确；C、光敏电阻处增强光照，阻值减小，副线圈电流增大，输出功率增加，而输出功率和输入功率相等，则C错误；D、原输出电压的有效值为100V，将光敏电阻换做二极管，则一周期内工作时间减半，则，代入数据：，解得，则D错误；故选：B【点评】根据电流的热效应，求解交变电流的有效值是常见题型，要熟练掌握．根据图象准确找出已知量，是对学生认图的基本要求，准确掌握理想变压器的特点及电压、电流比与匝数比的关系，是解决本题的关键4．（6分）某等量异种点电荷的电场线在空间的分布如图所示，有两个相同的带负电的试探电荷（均不计重力）以相同的水平速度从图中的A、B两点出发，运动过程中二者均过图中O点，则以下判断正确的是（）A．从A处出发的电荷将沿电场线运动并一直加速B．两电荷通过O点时速度大小相同C．电荷在A处的具有的电势能比B处具有的电势能大D．电荷在A处受到的电场力比B处受到的电场力大【考点】电势差与电场强度的关系；电场强度；电势能．【分析】电场线越密，场强越大，粒子受到的电场力越大，加速度越大．非匀强电场中，距离相等的两点间，场强越大，电势差越大．根据电场力做功的大小，判断电势能变化量的大小．【解答】解：A、电场线的方向向右，负电荷受到的电场力的方向向左，所以从A处出发的电荷将沿电场线运动并一直减速．故A错误；B、结合等量异种点电荷的电场线与等势面如图：可知A处的电势高于B处的电势，U AO＞U BO所以到达O点时电场力对两个粒子做的功不相等，则两电荷通过O点时速度大小不相同．故B错误；C、A处的电势高于B处的电势，所以负电荷在A处的电势能小，故C错误．D、电场线越密，场强越大，A点处的电场线密，所以粒子在A点受到的电场力大，故D 正确；故选：D【点评】本题虽然是综合性很强的题目，但只要我们理解了电场线的特点就能顺利解决，注意结合等量异种点电荷的电场线与等势面是解题的关键．5．（6分）如图所示，长度一定的倾斜传送带与水平面间的夹角为θ，以速度v0逆时针匀速转动，现把一个质量为m的小木块轻轻释放到传送带的上端，木块与传送带间的动摩擦因数处处相同，在小木块下滑的过程中，下列小木块的速率随时间变化的关系中，可能的是（）A． B．C． D．【考点】牛顿第二定律；匀变速直线运动的速度与时间的关系．【分析】对滑块受力分析，开始时，受到重力、支持力、滑动摩擦力，处于加速阶段；当速度等于传送带速度时，如果重力的下滑分力小于或等于最大静摩擦力，则一起匀速下滑，否则，继续匀加速．【解答】解：木块放上后一定先向下匀加速，若传送带不够长，木板一直做匀加速运动，B 是可能的．若传送带足够长，木块的速度会与传送带的速度相同，此时若重力沿传送带向下的分力大于最大静摩擦力，则之后木块继续加速．速度相同前，由牛顿第二定律得：mgsinθ+μmgcosθ=ma1，得：a1=gsinθ+μgcosθ．速度相同后，由牛顿第二定律得：mgsinθ﹣μmgcosθ=ma2，得：a2=gsinθ﹣μgcosθ，可知，木块的加速度变小了，v﹣t图象的斜率减小．所以D是可能的．速度相同时，木块的重力沿传送带向下的分力小于或等于最大静摩擦力，此后木块将随传送带匀速运动；所以C也是可能的．故A错误，BCD正确．故选：BCD【点评】本题的关键是木块加速到速度等于传送带速度后，要分两种情况讨论，即重力的下滑分力小于或等于最大静摩擦力和重力的下滑分力大于最大静摩擦力两种情况．6．2018年9月24日，“嫦娥一号”探月卫星发射升空，实现了中华民族千年奔月的梦想．若“嫦娥一号”沿圆形轨道绕月球飞行的半径为R，国际空间站沿圆形轨道绕地球做匀速圆周运动的半径为4R，地球质量是月球质量的81倍，根据以上信息可以确定（）A．国际空间站的加速度比“嫦娥一号”大B．国际空间站的速度比“嫦娥一号”大C．国际空间站的周期比“嫦娥一号”长D．国际空间站的角速度比“嫦娥一号”小【考点】人造卫星的加速度、周期和轨道的关系；万有引力定律及其应用．【分析】国际空间站和“嫦娥一号”的向心力都由万有引力提供，则由公式可得出各量的表达式，则可得出各量间的关系．【解答】解：国际空间站和“嫦娥一号”的向心力都由万有引力提供，即=ma==mω2r=m r，则可知：A．由上式得：“嫦娥一号”的加速度为：a1=G=G，国际空间站的加速度为a2=G，所以国际空间站的加速度比“嫦娥一号”大，故A正确；B．由上式得：“嫦娥一号”的加速度为：v1=，国际空间站的速度为：v2=，所以国际空间站的速度比“嫦娥一号”大，故B正确；C、由上式得：“嫦娥一号”的周期为：T1=，国际空间站的速周期为T2=，所以“嫦娥一号”的周期比国际空间站的周期大，故C错误；D．由①得：“嫦娥一号”的角速度为：ω1=，国际空间站的角速度为：ω2=，“嫦娥一号”的角速度比国际空间站的角速度小．故D错误；故选AB．【点评】本题的解题关键要建立物理模型，抓住万有引力提供向心力列式分析．7．（6分）如图，在磁感应强度为B的匀强磁场中有一个粒子放射源O，某时刻在纸面内以相同的速率向各个方向发射了大量的电荷量为q、质量为m的带电粒子，经过时间t后这些粒子所在的位置第一次形成了一个半径最大且大小为R的圆，粒子仅受洛仑兹力，则下列说法正确的是（）A．带电粒子发射的速率为B．带电粒子发射的速率为C．带电粒子在磁场中做圆周运动的周期为tD．再经过的时间，粒子所在位置形成的圆的半径为R【考点】带电粒子在匀强磁场中的运动．【分析】粒子在磁场中做匀速圆周运动，洛伦兹力提供向心力，根据题意求出粒子做圆周运动的轨道半径，然后应用牛顿第二定律求出粒子的速率；根据粒子运动过程与题意求出粒子做圆周运动的周期；根据题意确定再经过时间粒子所在位置，然后求出位置圆的半径．【解答】解：A、粒子在磁场中做匀速圆周运动，经过半个周期后粒子离开出发点最远，此时所有粒子位置形成的圆的半径最大，由题意可知，此时粒子所在的位置第一次形成了一个半径最大且大小为R的圆，则粒子在磁场中做圆周运动的轨道半径：r=，粒子在磁场中做圆周运动的周期：T=2t，粒子在磁场中做匀速圆周运动，洛伦兹力提供向心力，由牛顿第二定律得：qvB=m，解得：v=，故AC错误，B正确；D、再经过的时间，即粒子运动时间为：t+==T，此时粒子力出发点的距离：d=r=，则此时粒子所在位置形成的圆的半径为：，故D正确；故选：BD．【点评】本题考查了粒子在磁场中的运动，分析清楚粒子运动过程是解题的关键，应用牛顿第二定律可以解题；粒子在磁场中做匀速圆周运动，经过半个周期后粒子离开出发点的距离最大，由题意知此时各粒子位置形成圆的半径为R，据此可以求出粒子在磁场中做匀速圆周运动的轨道半径，然后应用牛顿第二定律可以解题．8．（6分）据2018年10月25日台湾媒体的报道，未来iphone7可以在落地时由屏幕弹出保护器，保护装置由设置在屏幕的4个角落的弹性塑料、聚合物及超薄金属组成．一旦手机内的加速度计、陀螺仪及高度传感器检查到装置正在掉落，屏幕上的保护器便会自动弹出，并完全吸收撞击地面时的冲击力，避免屏幕直接接触地面而损坏，已知iphone7的设计质量约160g，跌落环境以2.5m自由跌落为参考，空气阻力不计，g=10m/s2，则以下分析正确的事（）A．iphone7的落地速度约为0.718m/sB．保护器弹出的时间应小于0.18sC．手机落地时的重力功率约为10.2WD．若吸收冲击力的时间为0.1s，地面对手机的平均作用力约为12.9V【考点】动量定理．【分析】根据自由落体求速度，时间，保护器弹出的时间应小于落地时间，根据p=mgv落地功率；由动量定理求作用力【解答】解：A、根据自由落体速度v===7.18m/s，故A错误；B、保护器弹出的时间应小于落地时间，根据自由落体t===0.718s，故B错误；C、根据p=mgv得：功率p=0.160×10×7.18=11.3W，故C错误；D、由动量定理I=（F﹣mg）t，F=+mg=+0.160×10=12.9N，故D正确；故选：D．【点评】考查了自由落体运动的规律，动量定理的应用，注意别忘了重力．二、非选择题9．某同学想研究导线的电阻与其直径的关系，他截取了4段长度相同、直径不同的同种导线，按如下过程进行研究：（1）用螺旋测微器测各导线的直径．当测微螺杆处于如图甲所示的位置时，应操作部件C （“A”、“B”、“C”）完成测量，这样有利于保护螺旋测微器，并使测量准确．某次测量如图乙所示，该导线的直径为 1.200mm．（2）图丙为该同学的实验原理图，若取下实物连接图丁中的导线C，就可符合原理图．（3）若在实验中分别测得各导线两端的电压U和直径d，他想通过图象来直观地得到导线的电阻与其直径的关系，该同学应该画U﹣图象．1．【考点】伏安法测电阻．【分析】（1）根据螺旋测微器的使用及读数方法得出应做的调节，并正确读数；注意应保留的位数；（2）根据原理图可得出对应的实物图；（3）根据电路图利用欧姆定律可得出对应的表达式，进而求出应作的图象．【解答】解：（1）为了保护螺旋测微器，当砧板接近被测量物体时，应调节微调旋钮C，防止对砧板造成损失；图中读数为：1mm+20.0×0.01mm=1.200mm；（2）根据原理图可知，实物图中多连接了导线C；故将C拿掉即可符合原理图；（3）由欧姆定律可知：U=IR=I=；故U与成正比；故应做出U﹣图象；故答案为：（1）C 1.200 （2）C （3）【点评】本题考查电阻的测量及螺旋测微器的使用方法，一定要注意明确螺旋测微器需要估读，应保留到千分之一毫米位．10．（8分）像打点计时器一样，光电计时器也是一种研究物体运动情况的常见计时仪器，每个光电门都由光发射和接受装置组成．当有物体从光电门中间通过时，与之相连的加速器就可以显示物体的挡光时间，如图甲所示，图中MN是水平桌面、PM是一端带有滑轮的长木板，1，2是固定木板相距为l的两个光电门（与之连接的计时器没有画出）．滑块A上。

（全国卷1）某同学研究小灯泡的伏安特性，所使用的器材有：小灯泡L（额定电压3.8 V，额定电流0.32 A）；电压表 eq \o\ac(○,V) （量程3 V，内阻3 kΩ）；电流表eq \o\ac(○,A) （量程0.5 A，内阻0.5 Ω）；固定电阻R0（阻值1 000 Ω）；滑动变阻器R（阻值0~9.0 Ω）；电源E（电动势5 V，内阻不计）；开关S；导线若干。

（1）实验要求能够实现在0~3.8 V的范围内对小灯泡的电压进行测量，画出实验电路原理图。

（2）实验测得该小灯泡伏安特性曲线如图（a）所示。

由实验曲线可知，随着电流的增加小灯泡的电阻_________（填“增大”“不变”或“减小”），灯丝的电阻率__________（填“增大”“不变”或“减小”）。

（3）用另一电源E0（电动势4 V，内阻1.00 Ω）与题给器材连接成图（b）所示的电路，调节滑动变阻器R的阻值，可以改变小灯泡的实际功率。

闭合开关S，在R的变化范围内，小灯泡的最小功率为____________W，最大功率为___________W。

（结果均保留2位小数）【答案】（1）（2）增大；增大；（3）0.39w 1.17w【解析】（1）要求能够实现在0~3.8 V的范围内对小灯泡的电压进行测量，故滑动变阻器用分压式接法，小灯泡为小电阻，电流表用外接法，如图（2）由I-U图象知，切线的斜率在减小，故灯泡的电阻随电流的增大而增大，再由电阻定律知，电阻率增大；（3）当滑动变阻器的阻值为9Ω时，电路电流最小，灯泡实际功率最小，此时E=U+I （r+R）得U=-10I+4，在图中作出该直线如图所以，交点坐标约为U=1.75V，I=225mA，P1=UI=0.39W；整理得：，当直线的斜率最大时，与灯泡的I-U曲线的交点坐标最大，即灯泡消耗的功率最大。

当滑动变阻器电阻值R=0时，灯泡消耗的功率最大，此时交点坐标为U=3.67V，I=0.32A，如图所示，最大的功率为P2=UI=1.17W。

绝密★启封并使用完毕前2018年普通高等学校招生全国统一考试理科综合能力测试（北京卷）一、选择题1. 在核反应方程中，X表示的是A. 质子B. 中子C. 电子D. α粒子【答案】A【解析】设X为：，根据核反应的质量数守恒：，则：电荷数守恒：，则，即X为：为质子，故选项A正确，BCD错误。

点睛：本题考查了核反应方程式，要根据电荷数守恒、质量数守恒得出X的电荷数和质量数，从而确定X 的种类。

2. 关于分子动理论，下列说法正确的是A. 气体扩散的快慢与温度无关B. 布朗运动是液体分子的无规则运动C. 分子间同时存在着引力和斥力D. 分子间的引力总是随分子间距增大而增大【答案】C【解析】A、扩散的快慢与温度有关，温度越高，扩散越快，故A错误；B、布朗运动为悬浮在液体中固体小颗粒的运动，不是液体分子的热运动，固体小颗粒运动的无规则性，是液体分子运动的无规则性的间接反映，故B错误；学科&网C、分子间斥力与引力是同时存在，而分子力是斥力与引力的合力，分子间的引力和斥力都是随分子间距增大而减小；当分子间距小于平衡位置时，表现为斥力，即引力小于斥力，而分子间距大于平衡位置时，分子表现为引力，即斥力小于引力，但总是同时存在的，故C正确，D错误。

点睛：本题考查了布朗运动、扩散以及分子间的作用力的问题；注意布朗运动和扩散都说明了分子在做永不停息的无规则运动，都与温度有关；分子间的斥力和引力总是同时存在的。

3. 用双缝干涉实验装置得到白光的干涉条纹，在光源与单缝之间加上红色滤光片后A. 干涉条纹消失B. 彩色条纹中的红色条纹消失C. 中央条纹变成暗条纹D. 中央条纹变成红色【答案】D点睛：本题考查了光的干涉现象，注意只有频率相同、振动相同的两列波才能形成稳定的干涉图像，同时要掌握哪些点是振动加强点，哪些点是振动减弱点。

4. 如图所示，一列简谐横波向右传播，P、Q两质点平衡位置相距0.15 m。

当P运动到上方最大位移处时，Q刚好运动到下方最大位移处，则这列波的波长可能是A. 0.60 mB. 0.30 mC. 0.20 mD. 0.15 m【答案】B【解析】可以画出PQ之间的最简单的波形，如图所示：同时由于PQ可以含有多个完整的波形，则：整理可以得到：当时，当时，，故选项B正确，ACD错误。

2018年全国高考理综试题物理部分解析(全国卷Ⅲ)(word版可编辑修改) 编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018年全国高考理综试题物理部分解析(全国卷Ⅲ)(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018年全国高考理综试题物理部分解析(全国卷Ⅲ)(word版可编辑修改)的全部内容。

2018年全国统一考试理科综合能力测试物理部分（全国卷Ⅲ)二、选择题：第14～17题只有一项符合题目要求，第18~21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有选错的得0分。

14．1934年，约里奥—居里夫妇用α粒子轰击铝核2713Al ，产生了第一个人工放射性核素X:2713α+Al n+X .X 的原子序数和质量数分别为（ ）A ．15和28B ．15和30C ．16和30D ．17和3114【答案】B 【解析】本题考查核反应方程遵循的质量数守恒和电荷数守恒规律及其相关的知识点。

根据核反应遵循的质量数守恒和电荷数守恒可知,X 的电荷数为2+13=15，质量数为4+27-1=30，根据原子核的电荷数等于原子序数，可知X 的原子序数为15，质量数为30，B 正确。

15．为了探测引力波，“天琴计划"预计发射地球卫星P ，其轨道半径约为地球半径的16倍；另一地球卫星Q 的轨道半径约为地球半径的4倍。

P 与Q 的周期之比约为（ )A ．2:1B ．4:1C ．8：1D ．16：115【答案】C 【解析】 设地球半径为R ，根据题述，地球卫星P 的轨道半径为R P =16R ，地球卫星Q 的轨道半径为R Q =4R ，根据开普勒定律，所以P 与Q 的周期之比为T P ∶T Q =8∶1，C 正确。
