静电场-高考物理真题模拟试题专题分类汇编

专题09 静电场1．（2019·新课标全国Ⅰ卷）最近，我国为“长征九号”研制的大推力新型火箭发动机联试成功，这标志着我国重型运载火箭的研发取得突破性进展。

若某次实验中该发动机向后喷射的气体速度约为3 km/s，产生的推力约为4.8×106 N，则它在1 s时间内喷射的气体质量约为A．1.6×102 kgB．1.6×103 kgC．1.6×105 kgD．1.6×106 kg【答案】B【解析】设该发动机在t s时间内，喷射出的气体质量为m，根据动量定理，Ft mv=，可知，在1s内喷射出的气体质量634.810kg 1.610kg3000m Fmt v⨯====⨯，故本题选B。

2．（2019·新课标全国Ⅱ卷）静电场中，一带电粒子仅在电场力的作用下自M点由静止开始运动，N为粒子运动轨迹上的另外一点，则A．运动过程中，粒子的速度大小可能先增大后减小B．在M、N两点间，粒子的轨迹一定与某条电场线重合C．粒子在M点的电势能不低于其在N点的电势能D．粒子在N点所受电场力的方向一定与粒子轨迹在该点的切线平行【答案】AC【解析】A．若电场中由同种电荷形成即由A点释放负电荷，则先加速后减速，故A正确；B．若电场线为曲线，粒子轨迹不与电场线重合，故B错误。

C．由于N点速度大于等于零，故N点动能大于等于M点动能，由能量守恒可知，N点电势能小于等于M点电势能，故C正确D．粒子可能做曲线运动，故D错误；3．（2019·新课标全国Ⅲ卷）如图，电荷量分别为q和–q（q>0）的点电荷固定在正方体的两个顶点上，a、b是正方体的另外两个顶点。

则A．a点和b点的电势相等B．a点和b点的电场强度大小相等C．a点和b点的电场强度方向相同D．将负电荷从a点移到b点，电势能增加【答案】BC【解析】由几何关系，可知b的电势大于a的电势，故A错误，把负电荷从a移到b，电势能减少，故D错误;由对称性和电场的叠加原理，可得出a、b的合电场强度大小、方向都相同，故B、C正确。

高考物理电磁学知识点之静电场真题汇编及答案(4)一、选择题1．a 、b 、c 、d 是匀强电场中的四个点，它们正好是一个矩形的四个顶点．电场线与矩形所在的平面平行．已知a 点的电势是20V ，b 点的电势是24V ，d 点的电势是4V ，如图．由此可知，c 点的电势为（ ）A ．4VB ．8VC ．12VD ．24V2．真空中静电场的电势φ在x 正半轴随x 的变化关系如图所示，x 1、x 2、x 3为x 轴上的三个点，下列判断正确的是（ ）A ．将一负电荷从x 1移到x 2，电场力不做功B ．该电场可能是匀强电场C ．负电荷在x 1处的电势能小于在x 2处的电势能D ．x 3处的电场强度方向沿x 轴正方向3．如图所示，实线表示某电场中的四个等势面，它们的电势分别为123,,ϕϕϕ和4ϕ，相邻等势面间的电势差相等.一带负电的粒子(重力不计)在该电场中运动的轨迹如虚线所示，a 、b 、c 、d 是其运动轨迹与等势面的四个交点，则可以判断（ ）A ．4ϕ等势面上各点场强处处相同B ．四个等势面的电势关系是1234ϕϕϕϕ<<<C ．粒子从a 运动到d 的过程中静电力直做负功D ．粒子在a 、b 、c 、d 四点的速度大小关系是a b c d v v v v <<=4．在如图所示的电场中, A 、B 两点分别放置一个试探电荷, F A 、F B 分别为两个试探电荷所受的电场力．下列说法正确的是A ．放在A 点的试探电荷带正电B ．放在B 点的试探电荷带负电C ．A 点的电场强度大于B 点的电场强度D ．A 点的电场强度小于B 点的电场强度5．如图所示，三条平行等间距的虚线表示电场中的三个等势面，电势分别为10V 、20V 、30V ，实线是一带电粒子（不计重力）在该区域内的运动轨迹，a 、b 、c 是轨迹上的三个点，下列说法正确的是（ ）A ．粒子在三点所受的电场力不相等B ．粒子必先过a ，再到b ，然后到cC ．粒子在三点所具有的动能大小关系为E kb ＞E ka ＞E kcD ．粒子在三点的电势能大小关系为E pc ＜E pa ＜E pb6．如图所示，在空间坐标系Oxyz 中有A 、B 、M 、N 点，且AO =BO =MO =NO ；在A 、B 两点分别固定等量同种点电荷+Q 1与+Q 2，若规定无穷远处电势为零，则下列说法正确的是（ ）A ．O 点的电势为零B ．M 点与N 点的电场强度相同C ．M 点与N 点的电势相同D ．试探电荷+q 从N 点移到无穷远处，其电势能增加7．如图所示是示波管的原理示意图，XX′和YY′上不加电压时，在荧光屏的正中央出现一亮斑，现将XX′和YY′分别连接如图甲乙所示电压，从荧光屏正前方观察，你应该看到的是图中哪一个图形？A ．B ．C ．D ．8．下列说法正确的是（ ）A ．电场不是实物，因此不是物质B ．元电荷就是电子C ．首次比较准确地测定电子电荷量的实验是密立根油滴实验，其实验原理是微小带电油滴在电场中受力平衡D ．库仑定律122kq q F r =与万有引力定律122km m F r=在形式上很相似；由此人们认识到库仑力与万有引力是同种性质的力 9．三个α粒子在同一地点沿同一方向飞入偏转电场，出现了如图所示的轨迹，由此可以判断下列不正确的是A ．在b 飞离电场的同时,a 刚好打在负极板上B ．b 和c 同时飞离电场C ．进电场时c 的速度最大,a 的速度最小D．动能的增加值c最小,a和b一样大10．空间存在着平行于x轴方向的静电场，P、M、O、N、Q为x轴上的点，P、Q之间各点的电势φ随位置坐标x的变化如图所示。

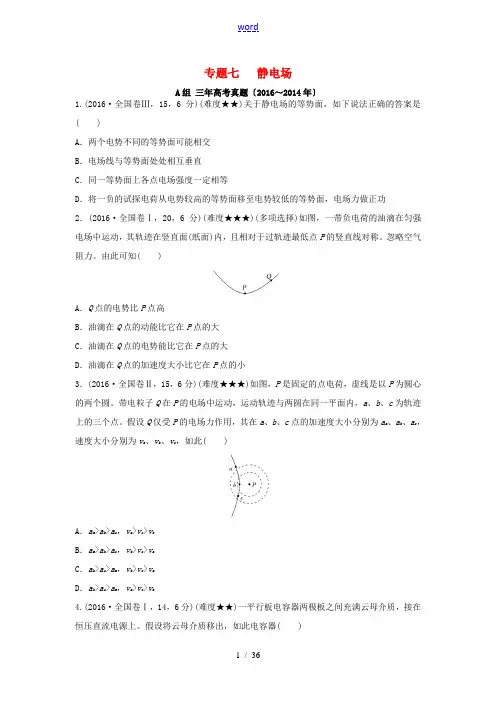

专题七静电场A组三年高考真题〔2016～2014年〕1.(2016·全国卷Ⅲ，15，6分)(难度★★)关于静电场的等势面，如下说法正确的答案是( )A．两个电势不同的等势面可能相交B．电场线与等势面处处相互垂直C．同一等势面上各点电场强度一定相等D．将一负的试探电荷从电势较高的等势面移至电势较低的等势面，电场力做正功2．(2016·全国卷Ⅰ，20，6分)(难度★★★)(多项选择)如图，一带负电荷的油滴在匀强电场中运动，其轨迹在竖直面(纸面)内，且相对于过轨迹最低点P的竖直线对称。

忽略空气阻力。

由此可知( )A．Q点的电势比P点高B．油滴在Q点的动能比它在P点的大C．油滴在Q点的电势能比它在P点的大D．油滴在Q点的加速度大小比它在P点的小3．(2016·全国卷Ⅱ，15，6分)(难度★★★)如图，P是固定的点电荷，虚线是以P为圆心的两个圆。

带电粒子Q在P的电场中运动，运动轨迹与两圆在同一平面内，a、b、c为轨迹上的三个点。

假设Q仅受P的电场力作用，其在a、b、c点的加速度大小分别为a a、a b、a c，速度大小分别为v a、v b、v c，如此( )A．a a>a b>a c，v a>v c>v bB．a a>a b>a c，v b>v c>v aC．a b>a c>a a，v b>v c>v aD．a b>a c>a a，v a>v c>v b4.(2016·全国卷Ⅰ，14，6分)(难度★★)一平行板电容器两极板之间充满云母介质，接在恒压直流电源上。

假设将云母介质移出，如此电容器( )A．极板上的电荷量变大，极板间电场强度变大B．极板上的电荷量变小，极板间电场强度变大C．极板上的电荷量变大，极板间电场强度不变D．极板上的电荷量变小，极板间电场强度不变5.(2016·江苏单科，3，3分)(难度★★)一金属容器置于绝缘板上，带电小球用绝缘细线悬挂于容器中，容器内的电场线分布如下列图。

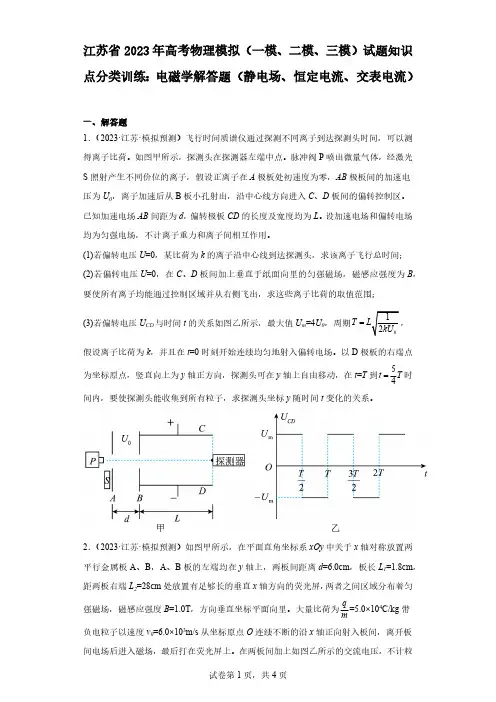

江苏省2023年高考物理模拟（一模、二模、三模）试题知识点分类训练：电磁学解答题（静电场、恒定电流、交表电流）一、解答题子重力，不考虑场的边缘效应和粒子的相对论效应，求：(1)t=0时刻发射的粒子离开电场时的速度大小及偏转距离；(2)粒子打在荧光屏上的范围；3．（2023·江苏·模拟预测）如图甲所示，一个圆形线圈的匝数n=1000匝，线圈面积S=200cm2，线圈的电阻r=1Ω，线圈外接一个阻值R=4Ω的电阻，把线圈放入一方向垂直线圈平面向里的匀强磁场中，磁感应强度随时间变化的规律如图乙所示，求：(1)前4s内的感应电动势的大小以及通过R的电流方向；(2)t=5s时，电阻R两端的电压U。

4．（2023·江苏·统考一模）图为一个小型交流发电机的原理图，其矩形线圈的面积为S，共有n匝，线圈总电阻为r，可绕与磁场方向垂直的固定对称轴OO′转动；线圈处于磁感应强度为B的匀强磁场中，线圈在转动时可以通过滑环K和电刷L保持与外电路电阻R的连接，在外力作用下线圈以恒定的角速度ω绕轴OO′匀速转动（不计转动轴及滑环与电刷的摩擦）。

（1）求线圈从图示位置转动90°时电流表的示数；（2）求线圈速度转动N周过程中发电机线圈电阻r产生的焦耳热。

5．（2023·江苏南京·统考二模）某种发电机的原理如图所示，矩形线圈处于磁感应强度大小为B的匀强磁场中，可绕与磁场方向垂直的固定轴OO′匀速转动，角速度为ω。

已知线圈的匝数为n，ab边长为1L，bc边长为2L，线圈总电阻为r，线圈与阻值为R的外电路连接，交流电压表为理想电表。

求：（1）线圈从图示位置转过90°的过程中，通过电阻R的电量q。

（2）发电机正常工作时，交流电压表的示数U。

6．（2023·江苏·统考一模）如图所示，边长为L的正方形导线框abcd放在纸面内，在ad 边左侧有足够大的匀强磁场，磁感应强度大小为B，方向垂直纸面向里，导线框的总电阻为R。

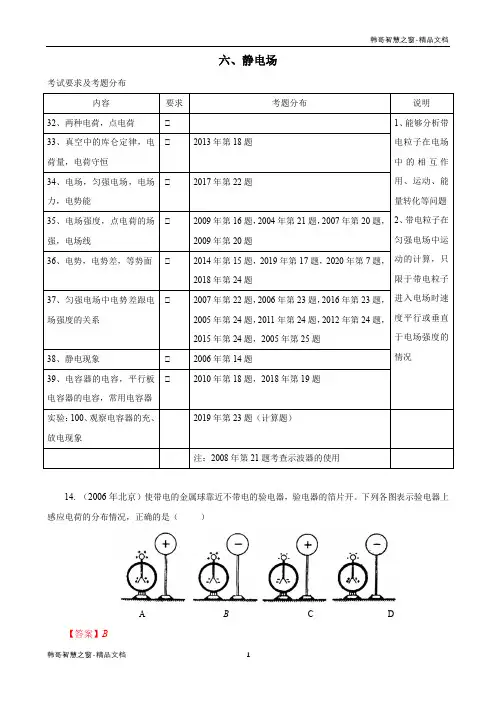

六、静电场考试要求及考题分布14. （2006年北京）使带电的金属球靠近不带电的验电器，验电器的箔片开。

下列各图表示验电器上感应电荷的分布情况，正确的是（）A B C D【答案】B【解析】当带电体靠近验电器的金属球时，金属球离带电体近一些，属于近端，故它会感应出异种电荷，而金属箔片属于远端，会感应出同种电荷，所以选项B正确。

15．（2014年北京）如图所示，实线表示某静电场的电场线，虚线表示该电场的等势面。

下列判断正确的是A．1、2两点的电场强度相等B．1、3两点的电场强度相等C．1、2两点的电势相等D．2、3两点的电势相等【答案】D【解析】由于电场线的疏密程度表示场强的大小，而1点的周期电场线更密一些，故1点的电场强度大于2点，选项A错误；1点的电场强度也大于3点，故选项B也错误；因为沿着电场线的方向，电势是减小的，故1点的电势大于2点的电势，选项C错误；由于电场线与等势面垂直，故2和3点处在同一个等势面上，二者的电势相等，选项D正确。

16．（2009年北京）某静电场的电场线分布如图所示，图中P、Q两点的电场强度的大小分别为E P和E Q，电势分别为U P和U Q，则（）A．E P>E Q，U P>U Q B．E P>E Q，U P<U QC．E P<E Q，U P>U Q D．E P<E Q，U P<U Q【答案】A【解析】如图是电场线的示意图，由于电场线密的地方代表电场强，电场线稀疏的地方代表电场弱，通过观察P点的电场线比较密，故P点的电场比较强，即E P>E Q，选项CD错误；而电势的大小要看电场线的方向，因为沿着电场线电势是减小的，故由P到Q，电势在减少，即U P>U Q，选项A正确，B错误。

17．（2019年北京）如图所示，a、b两点位于以负点电荷–Q（Q>0）为球心的球面上，c点在球面外，则+A ．a 点场强的大小比b 点大B ．b 点场强的大小比c 点小C ．a 点电势比b 点高D ．b 点电势比c 点低 【答案】D【解析】由于点电荷形成的电场强度的大小公式为E =2kQr，而a 、b 两点到负电荷的距离r 相等，故a 、b 两点的场强大小相等，但是方向不一样，故不能说它们的场强相同，但可以说大小相等，选项A 错误；由图看出，b 点距离点电荷比c 点小，故b 点场强比c 点大，选项B 错误；由于a 、b 两点距离点电荷一样远，所以a 、b 两点在同一个等势面上，二者电势相等，选项C 错误； 由于点电荷带负电，电场线的方向是指向负电荷的，而沿着电场线的方向，电势是降低的，故b 点电势比c 点低，选项D 正确。

高考物理新电磁学知识点之静电场真题汇编附答案(4)一、选择题1．两电荷量分别为q1和q2的点电荷固定在x 轴上的O 、M 两点，两电荷连线上各点电势φ随x 变化的关系如图所示，其中C 为ND 段电势最低的点，则下列说法正确的是( )A ．q1、q2为等量异种电荷B ．N 、C 两点间场强方向沿x 轴负方向C ．N 、D 两点间的电场强度大小沿x 轴正方向先减小后增大D ．将一正点电荷从N 点移到D 点，电势能先增大后减小2．如图所示，真空中有两个带等量正电荷的Q 1、Q 2固定在水平x 轴上的A 、B 两点。

一质量为m 、电荷量为q 的带电小球恰好静止在A 、B 连线的中垂线上的C 点，由于某种原因，小球带电荷量突然减半。

D 点是C 点关于AB 对称的点，则小球从C 点运动到D 点的过程中，下列说法正确的是( )A ．小球做匀加速直线运动B ．小球受到的电场力可能先减小后增大C ．电场力先做正功后做负功D ．小球的机械能一直不变3．如图所示的电场中，虚线a 、b 、c 为三个等势面，相邻等势面之间的电势差相等，即ab BC U U ，一带负电的质点仅在电场力的作用下通过该区域时的运动轨迹如实线所示，P 、Q 是这条轨迹上的两点，由此可知A ．a 、b 、c 三个等势面中，a 的电势最高B ．带电质点在P 点的动能比在Q 点大C ．带电质点在P 点的电势能比在Q 点小D ．带电质点在P 点时的加速度比在Q 点小4．如图所示，虚线a 、b 、c 代表电场中三个等势面，相邻等势面之间的电势差相同．实线为一带正电的质点仅在电场力作用下通过该区域的运动轨迹，P 、Q 是这条轨迹上的两点，由此可知( )A ．三个等势面中，c 等势面电势高B ．带电质点通过Q 点时动能较小C ．带电质点通过P 点时电势能较大D ．带电质点通过Q 点时加速度较大5．如图所示是示波管的原理示意图，XX′和YY′上不加电压时，在荧光屏的正中央出现一亮斑，现将XX′和YY′分别连接如图甲乙所示电压，从荧光屏正前方观察，你应该看到的是图中哪一个图形？A ．B ．C ．D ．6．如图所示，匀强电场中三点A 、B 、C 是一个三角形的三个顶点，30ABC CAB ∠=∠=︒，23m BC =，已知电场线平行于ABC 所在的平面，一个电荷量6110C q -=-⨯的点电荷由A 移到B 的过程中，电势能增加了51.210J -⨯，由B 移到C的过程中电场力做功6610J -⨯，下列说法正确的是（ ）A ．B 、C 两点的电势差为3VB ．该电场的电场强度为1V/mC ．正电荷由C 点移到A 点的过程中，电势能增加D ．A 点的电势低于B 点的电势7．质量为m 的带电微粒以竖直向下的初速度0v 进入某电场，由于电场力和重力的作用，微粒沿竖直方向下落高度h 后，速度变为零。

2022年高考物理试题分类汇编：静电场1．（2022福建卷）.如图，在点电荷Q 产生的电场中，将两个带正电的试探电荷1q 、2q 分别置于A 、B 两点，虚线为等势线。

取无穷远处为零电势点，若将1q 、2q 移动到无穷远的过程中外力克服电场力做的功相等，则下列说法正确的是A ．A 点电势大于B 点电势 B ．A 、B 两点的电场强度相等C ．1q 的电荷量小于2q 的电荷量D ．1q 在A 点的电势能小于2q 在B 点的电势能 答案：C2．（2022江苏卷）．真空中，A 、B 两点与点电荷Q 的距离分别为r 和3r 则A 、B 两点的电场强度大小之比为 A ．3：1 B ．1：3 C ．9：1 D ．1：9 【解析】根据库仑定律221r q kq F ，选C 。

【答案】C3．（2022江苏卷）．一充电后的平行板电容器保持两板间的正对面积、间距和电荷量不变，在两板间插入一电介质，其电容C 和两极板间的电势差U 的变化情况是A ．C 和U 均增大B ．C 增大，U 减小C ．C 减小，U 增大D ．C 和U 均减小 【解析】根据kd S C πε4=，电容C 增大，根据CQU =,U 减小，B 正确。

【答案】B4．（2022上海卷）．A 、B 、C 三点在同一直线上，AB :BC ＝1:2，B 点位于A 、C 之间，在B 处固定一电荷量为Q 的点电荷。

当在A 处放一电荷量为＋q 的点电荷时，它所受到的电场力为F ；移去A 处电荷，在C 处放一电荷量为－2q 的点电荷，其所受电场力为（）（A ）－F /2 （B ）F /2 （C ）－F（D ）F答案：B5（2022天津卷）.两个固定的等量异号点电荷所产生电场的等势面如图中虚线所示，一带负电的粒子以某一速度从图中A 点沿图示方向进入电场在纸面内飞行，最后离开电场，粒子只受静电力作用，则粒子在电场中A ．做直线运动，电势能先变小后变大B ．做直线运动，电势能先变大后变小C ．做曲线运动，电势能先变小后变大D ．做曲线运动，电势能先变大后变小解析：两个固定的的等量异号点电荷产生电场的等势面与电场线垂直，且沿电场线电势减小，所以等量异号点电荷和它们间的直线电场线如图所示。

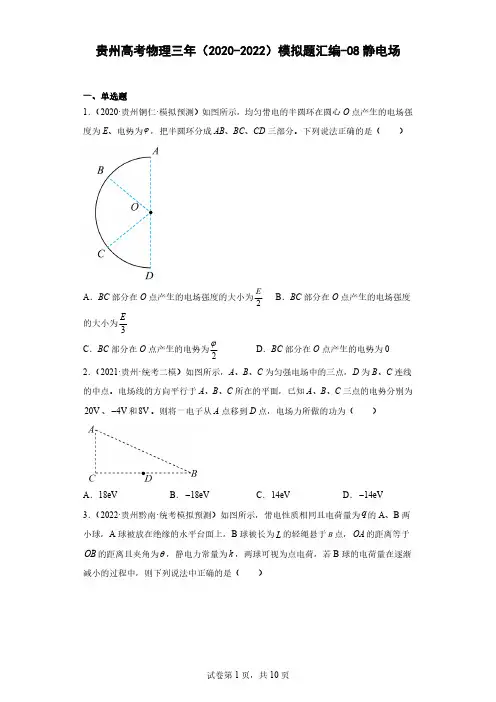

贵州高考物理三年（2020-2022）模拟题汇编-08静电场一、单选题1．（2020·贵州铜仁·模拟预测）如图所示，均匀带电的半圆环在圆心O 点产生的电场强度为E 、电势为ϕ，把半圆环分成AB 、BC 、CD 三部分。

下列说法正确的是（ ）A ．BC 部分在O 点产生的电场强度的大小为2E B ．BC 部分在O 点产生的电场强度的大小为3EC ．BC 部分在O 点产生的电势为2ϕD ．BC 部分在O 点产生的电势为02．（2021·贵州·统考二模）如图所示，A 、B 、C 为匀强电场中的三点，D 为B 、C 连线的中点。

电场线的方向平行于A 、B 、C 所在的平面，已知A 、B 、C 三点的电势分别为20V 、4V -和8V 。

则将一电子从A 点移到D 点，电场力所做的功为（ ）A ．18eVB ．18eV -C ．14eVD ．14eV -3．（2022·贵州黔南·统考模拟预测）如图所示，带电性质相同且电荷量为q 的A 、B 两小球，A 球被放在绝缘的水平台面上，B 球被长为L 的轻绳悬于B 点，OA 的距离等于OB 的距离且夹角为θ，静电力常量为k ，两球可视为点电荷，若B 球的电荷量在逐渐减小的过程中，则下列说法中正确的是（ ）A ．轻绳对B 球的拉力不变B ．轻绳对B 球的拉力逐渐增大C ．在电荷量还没减小时，A 、B 两球之间的静电力大小为()2221sin q k L θ-D ．在电荷量还没减小时，A 、B 两球之间的静电力大小为222(1cos )q k L θ+4．（2022·贵州·统考一模）如图所示，在水平天花板下方固定一光滑小定滑轮O ，在定滑轮的正下方C 处固定一带正电的点电荷，不带电的小球A 与带正电的小球B 通过跨过定滑轮的绝缘轻绳相连，开始时系统在图示位置静止，OB BC ⊥。

若B 球所带的电荷量缓慢减少（未减为零），在B 球到达O 点正下方前，下列说法正确的是（ ）A ．A 球的质量等于B 球的质量B ．此过程中，A 球始终保持静止状态C ．此过程中，点电荷对B 球的库仑力不变D ．此过程中，滑轮受到轻绳的作用力逐渐减小5．（2022·贵州贵阳·模拟预测）如图所示，平行板电容器与一个恒压直流电源连接，下极板通过A 点接地，一带正电小球被固定于P 点，现将平行板电容器的下极板竖直向下移动一小段距离，则（ ）A ．平行板电容器的电容值将变大B．静电计指针张角变小C．带电小球的电势能将减小D．若先将下极板与A点之间的导线断开，再将下极板向下移动一小段距离，则带电小球所受电场力不变6．（2022·贵州贵阳·模拟预测）M、N两金属板竖直放置，使其带电，悬挂其中的带电小球P如图偏离竖直方向。

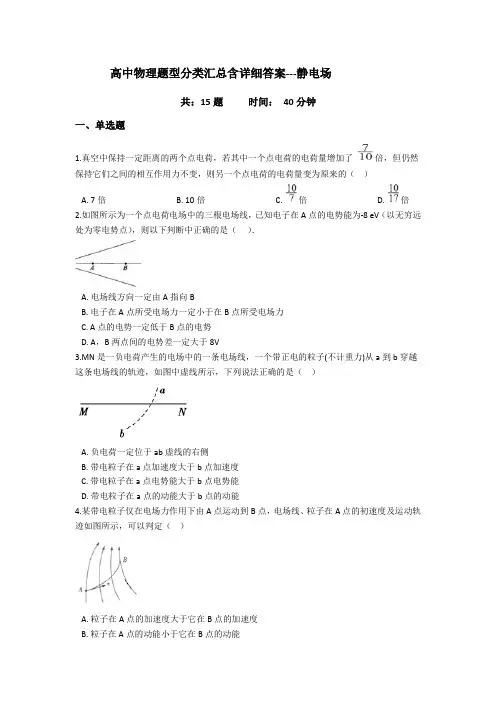

高中物理题型分类汇总含详细答案---静电场共：15题时间：40分钟一、单选题1.真空中保持一定距离的两个点电荷，若其中一个点电荷的电荷量增加了倍，但仍然保持它们之间的相互作用力不变，则另一个点电荷的电荷量变为原来的（）A.7倍B.10倍C.倍D.倍2.如图所示为一个点电荷电场中的三根电场线，已知电子在A点的电势能为-8 eV（以无穷远处为零电势点），则以下判断中正确的是（）．A.电场线方向一定由A指向BB.电子在A点所受电场力一定小于在B点所受电场力C.A点的电势一定低于B点的电势D.A，B两点间的电势差一定大于8V3.MN是一负电荷产生的电场中的一条电场线，一个带正电的粒子(不计重力)从a到b穿越这条电场线的轨迹，如图中虚线所示，下列说法正确的是（）A.负电荷一定位于ab虚线的右侧B.带电粒子在a点加速度大于b点加速度C.带电粒子在a点电势能大于b点电势能D.带电粒子在a点的动能大于b点的动能4.某带电粒子仅在电场力作用下由A点运动到B点，电场线、粒子在A点的初速度及运动轨迹如图所示，可以判定（）A.粒子在A点的加速度大于它在B点的加速度B.粒子在A点的动能小于它在B点的动能C.粒子在A点的电势能小于它在B点的电势能D.电场中A点的电势低于B点的电势5.如图所示，较厚的空腔导体中有一个正电荷，图中a、b、c、d各点的电场强度大小顺序为（）A.a＞b＞c＞dB.a＞c＞d＞bC.a＞c=d＞bD.a＜b＜c=d6.下列关于电势和电势能的说法，正确的是（）A.对于一个确定的点电荷，在电势越高的位置，其电势能一定越大B.在电势一定的位置，放入某点电荷的电荷量越大，该点电荷的电势能一定越大C.正电荷在电场中某点的电势能一定大于负电荷在该点的电势能D.在电场中移动一电荷，若电场力对其做负功，其电势能一定增大二、多选题7.关于电场强度，下列说法错误的是（）A.将检验电荷从电场中某点移走时，该点电场强度变为0B.点电荷电场强度计算式中的Q指源电荷C.对于公式，电场强度由检验电荷的受力和电量决定D.虽然电场强度定义为，但某一点的电场强度与检验电荷无关8.如图所示，图中两组曲线中实线代表电场线（方向未画出）、虚线代表等势线，点划线是一个带电粒子仅在电场力作用下从A到B的运动轨迹，下列说法正确的是（）A.粒子一定带正电B.粒子的动能一定是越来越大C.粒子的电势能一定是越来越大D.A点的电势一定高于B点的电势9.重力不计，质量相同a、b、c三个粒子，在同一处沿以相同的速率沿中轴线飞入偏转场，运动轨迹如图所示（b擦着极板边缘飞出），由此可知（）A.当b飞离电场的同时，a正好打在下极板上B.b和c同时飞离电场C.a粒子的带电量最小D.a粒子打在板上时的速率大于b飞出电场时速率10.如图所示，用等长绝缘线分别悬挂两个大小和电性都相同的带电小球A和B，A的质量是B的2倍，A的带电荷量是B的3倍。

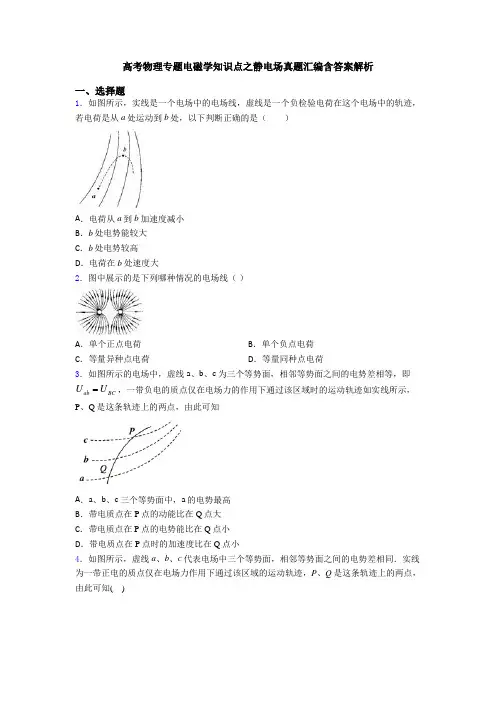

高考物理专题电磁学知识点之静电场真题汇编含答案解析一、选择题1．如图所示，实线是一个电场中的电场线，虚线是一个负检验电荷在这个电场中的轨迹，若电荷是从a 处运动到b 处，以下判断正确的是（ ）A ．电荷从a 到b 加速度减小B ．b 处电势能较大C ．b 处电势较高D ．电荷在b 处速度大2．图中展示的是下列哪种情况的电场线（ ）A ．单个正点电荷B ．单个负点电荷C ．等量异种点电荷D ．等量同种点电荷3．如图所示的电场中，虚线a 、b 、c 为三个等势面，相邻等势面之间的电势差相等，即ab BC U U ，一带负电的质点仅在电场力的作用下通过该区域时的运动轨迹如实线所示，P 、Q 是这条轨迹上的两点，由此可知A ．a 、b 、c 三个等势面中，a 的电势最高B ．带电质点在P 点的动能比在Q 点大C ．带电质点在P 点的电势能比在Q 点小D ．带电质点在P 点时的加速度比在Q 点小4．如图所示，虚线a 、b 、c 代表电场中三个等势面，相邻等势面之间的电势差相同．实线为一带正电的质点仅在电场力作用下通过该区域的运动轨迹，P 、Q 是这条轨迹上的两点，由此可知( )A．三个等势面中，c等势面电势高B．带电质点通过Q点时动能较小C．带电质点通过P点时电势能较大D．带电质点通过Q点时加速度较大5．如图所示是示波管的原理示意图，XX′和YY′上不加电压时，在荧光屏的正中央出现一亮斑，现将XX′和YY′分别连接如图甲乙所示电压，从荧光屏正前方观察，你应该看到的是图中哪一个图形？A．B．C．D．6．两个相同的金属小球，所带电荷量大小之比为1:9，相距为r（r远大于金属球的直径），两球之间的库仑引力大小为F。

如果把这两个小球相互接触后再使它们之间的距离变为原来的2倍，它们之间的库仑力大小将变为（）A．2536F B．56F C．23F D．49F7．a、b、c、d分别是一个菱形的四个顶点，∠abc=120°．现将三个等量的正点电荷＋Q固定在a、b、c三个顶点上，将一个电量为＋q的点电荷依次放在菱形中心点O点和另一个顶点d点处，两点相比：（）A．+q在d点所受的电场力较大B．+q在d点所具有的电势能较大C．d点的电势低于O点的电势D．d点的电场强度大于O点的电场强度8．空间存在着平行于x轴方向的静电场，P、M、O、N、Q为x轴上的点，P、Q之间各点的电势φ随位置坐标x的变化如图所示。

2024全国高考真题物理汇编静电场中的能量章节综合一、单选题1．（2024浙江高考真题）图示是“研究电容器两极板间距对电容大小的影响”实验，保持电荷量不变，当极板间距增大时，静电计指针张角增大，则（）A．极板间电势差减小B．电容器的电容增大C．极板间电场强度增大D．电容器储存能量增大2．（2024甘肃高考真题）一平行板电容器充放电电路如图所示。

开关S接1，电源E给电容器C充电；开关S接2，电容器C对电阻R放电。

下列说法正确的是（）AB．充电过程中，电容器的上极板带正电荷、流过电阻R的电流由M点流向N点C．放电过程中，电容器两极板间电势差减小，放电电流减小D．放电过程中，电容器的上极板带负电荷，流过电阻R的电流由N点流向M点3．（2024全国高考真题）在电荷量为Q的点电荷产生的电场中，将无限远处的电势规定为零时，距离该点电荷r处的电势为Q k，其中k为静电力常量，多个点电荷产生的电场中某点的电势，等于每个点电荷单独r存在的该点的电势的代数和。

电荷量分别为1Q和2Q的两个点电荷产生的电场的等势线如图中曲线所示（图中数字的单位是伏特），则（）A ．10 Q ，122Q Q B ．10Q ，122Q Q C ．10 Q ，123Q Q D ．10Q ，123Q Q 4．（2024辽宁高考真题）某种不导电溶液的相对介电常数r 与浓度m C 的关系曲线如图（a ）所示，将平行板电容器的两极板全部插入该溶液中，并与恒压电源，电流表等构成如图（b ）所示的电路，闭合开关S 后，若降低溶液浓度，则（）A ．电容器的电容减小B ．电容器所带的电荷量增大C ．电容器两极板之间的电势差增大D ．溶液浓度降低过程中电流方向为M →N5．（2024江西高考真题）极板间一蜡烛火焰带有正离子、电子以及其他的带电粒子，两极板电压保持不变，当电极板距离减小时，电场强度如何变？电子受力方向？（）A ．电场强度增大，方向向左B ．电场强度增大，方向向右C ．电场强度减小，方向向左D ．电场强度减小，方向向右6．（2024河北高考真题）我国古人最早发现了尖端放电现象，并将其用于生产生活，如许多古塔的顶端采用“伞状”金属饰物在雷雨天时保护古塔。

静电场-历年高考汇编（全国）【真题汇编】一、选择题汇编(2021·乙卷·T15）1．如图（a ），在一块很大的接地金属平板的上方固定一负电荷。

由于静电感应，在金属平板上表面产生感应电荷，金属板上方电场的等势面如图（b ）中虚线所示，相邻等势面间的电势差都相等。

若将一正试探电荷先后放于M 和N 处，该试探电荷受到的电场力大小分别为M F 和N F ，相应的电势能分别为p M E 和p N E ，则（ ）A ．,M N pM pN F F E E <>B ．,M N pM pN F F E E >>C ．,M N pM pN F F E E <<D ．,M N pM pN F FE E ><【答案】A 【解析】 【分析】 【详解】由图中等势面的疏密程度可知M N E E <根据F qE =可知M N F F <由题可知图中电场线是由金属板指向负电荷，设将该试探电荷从M 点移到N 点，可知电场力做正功，电势能减小，即p p M N E E >故选A 。

(2021·甲卷·T19）2．某电场的等势面如图所示，图中a 、b 、c 、d 、e 为电场中的5个点，则（ ）A ．一正电荷从b 点运动到e 点，电场力做正功B ．一电子从a 点运动到d 点，电场力做功为4eVC ．b 点电场强度垂直于该点所在等势面，方向向右D ．a 、b 、c 、d 四个点中，b 点的电场强度大小最大 【答案】BD 【解析】 【分析】 【详解】 A ．由图象可知φb = φe则正电荷从b 点运动到e 点，电场力不做功，A 错误； B ．由图象可知φa = 3V ，φd = 7V根据电场力做功与电势能的变化关系有Wad = E p a - E p d = (φa - φd )⋅( - e ) = 4eVB 正确；C ．沿电场线方向电势逐渐降低，则b 点处的场强方向向左，C 错误；D ．由于电场线与等势面处处垂直，则可画出电场线分布如下图所示由上图可看出，b 点电场线最密集，则b 点处的场强最大，D 正确。

静电场能量考点01 静电场能量1. （2024年高考广东卷）污水中的污泥絮体经处理后带负电，可利用电泳技术对其进行沉淀去污，基本原理如图所示。

涂有绝缘层的金属圆盘和金属棒分别接电源正、负极、金属圆盘置于底部、金属棒插入污水中，形成如图所示的电场分布，其中实线为电场线，虚线为等势面。

M点和N点在同一电场线上，M点和P 点在同一等势面上。

下列说法正确的有（ ）A. M点的电势比N点的低B. N点的电场强度比P点的大C. 污泥絮体从M点移到N点，电场力对其做正功D. 污泥絮体在N点的电势能比其在P点的大【参考答案】AC【名师解析】根据沿着电场线方向电势逐渐降低，可知M点的电势比N点的低，A正确；根据电场线的疏密表示电场强弱，可知N点的电场强度比P点的小，B错误；由于污水中的污泥絮体经处理后带负电，污泥絮体从M点移到N C正确；由于N点的电势高于P点，由电势能公式可知污泥絮体在N点的电势能比其在P点的小，D错误。

2. （2024高考甘肃卷）某带电体产生电场的等势面分布如图中实线所示，虚线是一带电粒子仅在此电场作用下的运动轨迹，M、N分别是运动轨迹与等势面b、a的交点，下列说法正确的是（ ）A. 粒子带负电荷B. M点的电场强度比N点的小C. 粒子在运动轨迹上存在动能最小的点D. 粒子在M点的电势能大于在N点的电势能【答案】BCD【解析】根据粒子所受电场力指向曲线轨迹的凹侧可知，带电粒子带正电，故A 错误；等差等势面越密集的地方场强越大，故M 点的电场强度比N 点的小，故B 正确；粒子带正电，因为M 点的电势大于在N 点的电势，故粒子在M 点的电势能大于在N 点的电势能；由于带电粒子仅在电场作用下运动，电势能与动能总和不变，故可知当电势能最大时动能最小，故粒子在运动轨迹上到达最大电势处时动能最小，故CD 正确。

3. （2024高考广西卷）如图，将不计重力、电荷量为q 带负电的小圆环套在半径为R 的光滑绝缘半圆弧上，半圆弧直径两端的M 点和N 点分别固定电荷量为27Q 和64Q 的负点电荷。

2017-2022年近6年全国卷高考物理真题分类汇编：静电场学校:___________姓名：___________班级：___________考号：___________一、单选题（本大题共10小题）1．（2021·全国·高考真题）如图（a ），在一块很大的接地金属平板的上方固定一负电荷。

由于静电感应，在金属平板上表面产生感应电荷，金属板上方电场的等势面如图（b ）中虚线所示，相邻等势面间的电势差都相等。

若将一正试探电荷先后放于M 和N 处，该试探电荷受到的电场力大小分别为M F 和N F ，相应的电势能分别为p M E 和p N E ，则（ ）A ．,M N pM pN F F E E <>B ．,M N pM pN F F E E >>C ．,M N pM pN F F E E <<D ．,M N pM pN F FE E ><2．（2020·全国·高考真题）CT 扫描是计算机X 射线断层扫描技术的简称，CT 扫描机可用于对多种病情的探测。

图（a ）是某种CT 机主要部分的剖面图，其中X 射线产生部分的示意图如图（b ）所示。

图（b ）中M 、N 之间有一电子束的加速电场，虚线框内有匀强偏转磁场；经调节后电子束从静止开始沿带箭头的实线所示的方向前进，打到靶上，产生X 射线（如图中带箭头的虚线所示）；将电子束打到靶上的点记为P 点。

则（ ）A ．M 处的电势高于N 处的电势B ．增大M 、N 之间的加速电压可使P 点左移C ．偏转磁场的方向垂直于纸面向外D ．增大偏转磁场磁感应强度的大小可使P 点左移3．（2017·全国·高考真题）一水平放置的平行板电容器的两极板间距为d ，极板分别与电池两极相连，上极板中心有一小孔（小孔对电场的影响可忽略不计）．小孔正上方处的P 点有一带电粒子，该粒子从静止开始下落，经过小孔进入电容器，并在下极板处（未与极板接触）返回．若将下极板向上平移，则从P 点开始下落的相同粒子将（ ）A ．打到下极板上B ．在下极板处返回C ．在距上极板处返回D ．在距上极板处返回 4．（2017·全国·高考真题）如图所示，两平行的带电金属板水平放置．若在两板中间a 点从静止释放一带电微粒，微粒恰好保持静止状态．现将两板绕过a 点的轴（垂直于纸面）逆时针旋转45°，再由a 点从静止释放一同样的微粒，该微粒将A ．保持静止状态B ．向左上方做匀加速运动C ．向正下方做匀加速运动D ．向左下方做匀加速运动5．（2017·全国·高考真题）如图，在光滑绝缘水平面上，三个带电小球a ，b 和c 分别位于边长为l 的正三角形的三个顶点上；a 、b 带正电，电荷量均为q ，c 带负电。
