皮带保护安装标准

皮带机保护装置安装要求及标准一、带式输送机需安装的保护1.驱动滚筒防滑保护2.堆煤保护3.防跑偏装置4.温度保护5.烟雾保护6.超温自动洒水装置7.带式输送机巷道内应安设沿线紧停保护装置8.在主要运输巷道内安设的带式输送机还应装设：（1）输送带张紧力下降保护装置和防撕裂保护装置；（2）在机头和机尾防止人员与驱动滚筒或导向滚筒相接触的防护栏；（3）倾斜井巷中使用的带式输送机，上运时必须同时装设防逆转装置和制动装置；下运时必须装设制动装置。

二、各种保护的作用与安装位置：1.防滑保护装置防滑保护装置的作用是当驱动滚筒与输送带打滑摩擦时，使带式输送机自动停机。

磁铁式：防滑保护装置应将磁铁安装在从动滚筒的侧面，速度传感器要安装在与磁铁相对应的支架上，当皮带机滚筒转速低于设定值并保持5秒钟时，皮带机将自动断电停机。

滚轮式防滑保护：传感器安装在下胶带上面或者上胶带下面2.堆煤保护装置堆煤保护装置的作用是当皮带输送机机头发生堆煤时，使带式输送机自动停机。

堆煤保护装置安装一般分两种情况：一种是安装在煤仓上口，堆煤保护传感器的安装高度，应在低于机头下胶带200mm水平以下，其平面位置应在煤仓口范围之内，当煤堆积触及到堆煤保护探头时，保护器将自动停机报警。

另一种是安装在两部带式输送机搭接处，在两部皮带机搭接处堆煤保护传感器的安装高度，应在后部输送机机头滚筒轴线水平以下，其平面位置应在前部胶带机的煤流方向，且距离应在前部胶带机机架侧向200-300mm，当堆煤触及到堆煤保护探头时，保护器将自动停机报警。

3.防跑偏保护装置防跑偏保护装置的作用是，在输送带发生跑偏时，使输送带自动纠偏；在严重跑偏时，使输送机自动停机。

（1）在用带式输送机在机头和机尾均安装一组跑偏保护传感器，当胶带运输机的胶带发生跑偏时，胶带推动臂式滚动导杆，当偏离夹角大于200（允许误差±30）时，跑偏开关动作，保护器主机开始报警，但不造成停机；保护器主机经过5-10s延时后，如胶带仍处于跑偏状态，保护器主机将自动切断电源，实现跑偏保护。

2、堆煤保护
（1）安装要求
①两部带式输送机顺直搭接时，堆煤保护传感器在卸载滚筒前方吊挂；传感器触头水平位置应在落煤点的正上方，距下部胶带上带面最高点距离不大于500mm，且吊挂高度不高于卸载滚筒下沿，安装时要考虑到洒水装置状况，防止堆煤保护误动作。

②两部带式输送机倾斜或垂直搭接时，堆煤保护传感器可安装在卸载滚筒一侧，传感器触头位置不得高于卸载滚筒下沿，水平位置距卸载滚筒外沿不大于200mm。

③带式输送机与采区煤仓直接搭接时，只需在煤仓满仓位置安装一个堆煤保护传感器（带式输送机与主煤仓搭接时必须同时设置堆煤保护和满仓保护）。

④采用矿车或其他方式转载的地点，以矿车装满或接煤设施局部满载为基准点，堆煤保护传感器触头距基准点应在200～300mm之间。

⑤堆煤保护控制线应自巷道顶板垂直引下，传感器触头垂直吊挂，并可靠固定，严禁随风流摆动，以免引起保护误动作。

⑥带式输送机机头安装有除铁器或其他设施，影响堆煤保护传感器安装时，应加工专用托架安装，确保传感器固定牢固。

（2）保护特性
堆煤保护装置在2s内连续监测到煤位超过预订值时应预警，同时，中止带式输送机运行。

由改变传感器偏角或动作行程实现保护的堆煤保护装置，其保护动作所需的作用力不大于9.8N。

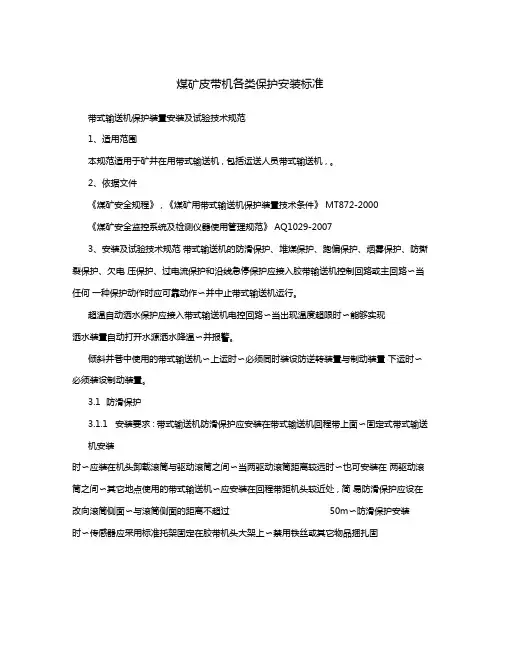

煤矿皮带机各类保护安装标准带式输送机保护装置安装及试验技术规范1、适用范围本规范适用于矿井在用带式输送机 , 包括运送人员带式输送机 , 。

2、依据文件《煤矿安全规程》 , 《煤矿用带式输送机保护装置技术条件》 MT872-2000《煤矿安全监控系统及检测仪器使用管理规范》 AQ1029-20073、安装及试验技术规范带式输送机的防滑保护、堆煤保护、跑偏保护、烟雾保护、防撕裂保护、欠电压保护、过电流保护和沿线急停保护应接入胶带输送机控制回路或主回路〜当任何一种保护动作时应可靠动作〜并中止带式输送机运行。

超温自动洒水保护应接入带式输送机电控回路〜当出现温度超限时〜能够实现洒水装置自动打开水源洒水降温〜并报警。

倾斜井巷中使用的带式输送机〜上运时〜必须同时装设防逆转装置与制动装置下运时〜必须装设制动装置。

3.1防滑保护3.1.1安装要求 : 带式输送机防滑保护应安装在带式输送机回程带上面〜固定式带式输送机安装时〜应装在机头卸载滚筒与驱动滚筒之间〜当两驱动滚筒距离较远时〜也可安装在两驱动滚筒之间〜其它地点使用的带式输送机〜应安装在回程带距机头较近处 , 简易防滑保护应设在改向滚筒侧面〜与滚筒侧面的距离不超过50m〜防滑保护安装时〜传感器应采用标准托架固定在胶带机头大架上〜禁用铁丝或其它物品捆扎固3.1.2 保护特性 :当输送带速度10s内均在,50%, 70%,Ve,Ve为额定带速,范围内、输送带速度小于或等于50%输送带速度大于或等于iio%ve寸防滑保护应报警〜同时中止带式输送机的运行〜对带式输送机正常启动和停止的速度变化〜防滑保护装置不应有保护动作。

3.2堆煤保护3.2.1安装要求 :3.2.1.1两部带式输送机转载搭接时〜堆煤保护传感器在卸载滚筒前方吊挂〜传感器触头水平位置应在落煤点的正上方〜距下部胶带上带面最高点距离不大于 500mr〜且吊挂高度不高于卸载滚筒下沿〜安装时要考虑到洒水装置状况〜防止堆煤保护误动作。

皮带机8大保护及安装标准一、防静电保护为了防止皮带机运行时产生的静电对操作人员和设备造成危害，必须在皮带机上安装防静电保护装置。

该装置可以通过金属导线将皮带机上的静电导走，以避免静电积累和放电现象的发生。

安装防静电保护装置时，应将金属导线连接在皮带机的金属部分上，以确保导静电的效果。

二、防火保护皮带机运行过程中，可能会因为机械故障、电气故障等原因导致火灾事故。

因此，在皮带机上安装防火保护装置非常重要。

该装置可以通过感烟、感温等探测器检测火灾危险，并及时发出警报，同时启动灭火装置进行灭火。

安装防火保护装置时，应按照规定的要求选择合适的型号，并将其安装在皮带机的关键部位，以确保在火灾发生时能够及时发现并采取有效的灭火措施。

三、防护罩保护为了防止皮带机运行时操作人员或物料掉落设备内部而造成伤害，必须在皮带机上安装防护罩。

该装置可以有效地将皮带机上的危险部位遮盖住，避免人员和物料掉落。

安装防护罩时，应选择符合安全标准的材料，并将其安装在皮带机的适当位置上，以确保能够有效地保护操作人员的安全。

四、防护门保护为了防止皮带机运行时物料卡塞或操作人员误入危险区域而造成伤害，必须在皮带机上安装防护门。

该装置可以有效地将皮带机上的危险部位封闭住，避免人员和物料进入危险区域。

安装防护门时，应选择符合安全标准的材料，并将其安装在皮带机的适当位置上，以确保能够有效地避免安全事故的发生。

五、跑偏保护为了防止皮带机运行时皮带发生跑偏而造成物料输送不稳定和设备损坏，必须在皮带机上安装跑偏保护装置。

该装置可以通过对皮带的跑偏情况进行监测和调整，以避免皮带跑偏现象的发生。

安装跑偏保护装置时，应将其安装在皮带机的适当位置上，以确保能够有效地监测皮带的跑偏情况并及时进行调整。

六、速度保护为了防止皮带机运行时速度过快而造成物料输送不稳定和设备损坏，必须在皮带机上安装速度保护装置。

该装置可以通过对皮带的速度进行监测和调整，以避免皮带速度过快现象的发生。
