皮带机六大保护安装位置及实验标准

皮带机保护安装位置及保护动作试验标准一、防滑保护1、安装位置：滚轮式防滑保护装置的滚轮速度传感器应安装在下胶带上表面或上胶带下表面，并应保证胶带与滚轮有足够的摩擦力。

安装时应在传感器的支架部位制作支架。

2、保护动作：当输送带速度在10s内均在(50%-70%)Ve(Ve额定带速)范围内，或输送带速度小于等于50%Ve时，或输送带速度大于等于110%Ve时，打滑保护装置应能报警。

3、特性测试：按正常保护监视状态，要求连接好打滑保护装置，接通电源将被测速度调整到正常状态，使被试打滑保护装置处于正常监视状态。

然后调节被测速度，让速度处于应保护状态，观察并记录打滑保护装置的报警信号、延时时间、接点输出和速度保护值等状况。

重复三次。

二、堆煤保护1、安装位置：(1)堆煤保护装置应安装在煤仓上口及带式输送机搭接处。

(2)煤仓处堆煤保护传感器应安装在机头下胶带200m m水平以下，其平面位置应在煤仓口范围内。

(3)两部带式输送机转载搭接时，堆煤保护传感器应在卸载滚筒前方吊挂，传感器触头水平位置应在落煤点的正上方，并应在带面中间，距下部胶带上带面最高点距离不应大于500m m，且吊挂高度不应高于卸载滚筒下沿;安装时应满足洒水装置要求。

(4)皮带与溜煤槽搭接时，堆煤保护传感器触头可安装在卸载滚筒一侧，吊挂高度不应高于卸载滚筒下沿，水平位置距卸载滚筒外沿不应大于200m m。

(5)胶带与煤仓直接搭接时，应分别在煤仓满仓位置及溜煤槽落煤点上方500m m各安装一个堆煤保护传感器，传感器应灵敏可靠。

(6)堆煤保护控制线应在巷道顶板垂直引下，传感器触头应垂直吊挂，并可靠固定。

2、保护动作：堆煤保护装置在2s内连续检测到煤位超过预定位置，应报警同时中止输送机运行。

对于使用靠改变偏转角度或动作行程来进行煤位保护的这类保护装置，其保护动作时所需的作用力不应大于9.8N(1公斤)。

3、保护试验：将传感器引线接地。

三、跑偏保护1、安装位置：(1)跑偏保护应成对使用，且距机头、机尾10m-15m处各安装1组，当带式输送机坡度变化时，应在边坡位置安装1组。

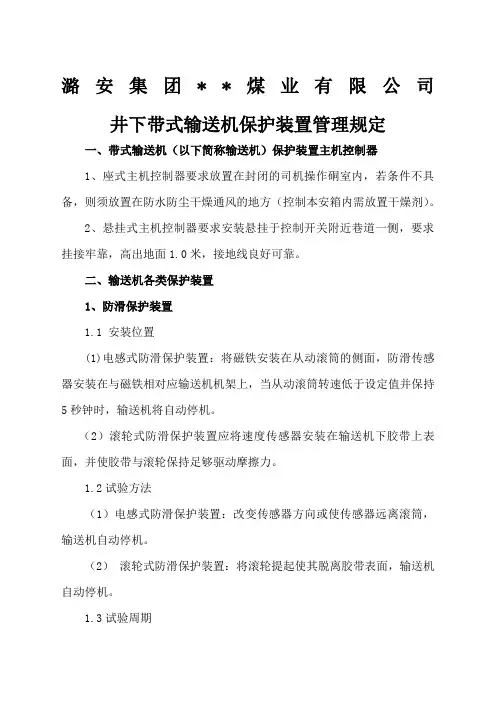

潞安集团**煤业有限公司井下带式输送机保护装置管理规定一、带式输送机（以下简称输送机）保护装置主机控制器1、座式主机控制器要求放置在封闭的司机操作硐室内，若条件不具备，则须放置在防水防尘干燥通风的地方（控制本安箱内需放置干燥剂）。

2、悬挂式主机控制器要求安装悬挂于控制开关附近巷道一侧，要求挂接牢靠，高出地面1.0米，接地线良好可靠。

二、输送机各类保护装置1、防滑保护装置1.1 安装位置(1)电感式防滑保护装置：将磁铁安装在从动滚筒的侧面，防滑传感器安装在与磁铁相对应输送机机架上，当从动滚筒转速低于设定值并保持5秒钟时，输送机将自动停机。

（2）滚轮式防滑保护装置应将速度传感器安装在输送机下胶带上表面，并使胶带与滚轮保持足够驱动摩擦力。

1.2试验方法（1）电感式防滑保护装置：改变传感器方向或使传感器远离滚筒，输送机自动停机。

（2）滚轮式防滑保护装置：将滚轮提起使其脱离胶带表面，输送机自动停机。

1.3试验周期每天在检修期间试验一次，并填写试验记录。

2、堆煤保护装置2.1安装位置（1）煤仓上口：安装高度应低于机头下胶带200mm水平以下，其平面位置在煤仓口范围之内，当发生满仓并超过限位时，传感器动作一定角度，输送机自动停机。

（2）两部输送机搭接处：安装高度应在后部输送机机头滚筒轴线水平以下，其平面位置在前部输送机的煤流方向，且距离前部输送机机架侧200mm-300mm，当堆煤触及到堆煤保护探头时，输送机自动停机。

2.2试验方法（1）节点式堆煤传感器：输送机正常运行时，人为摆动传感器触头成一定角度使保护动作，输送机自动停机。

（2）电极式堆煤传感器：输送机正常运行时，人为使堆煤传感器触头短接或接地使保护动作，输送机自动停机。

2.3试验周期每天在检修期间试验一次，并填写试验记录。

3、温度保护装置3.1安装位置安装在输送机主动滚筒和胶带接触面附近，温度探头悬挂在输送机主滚筒和胶带接触面上方10～15cm处。

3.2试验方法用40℃以上温水，把温度探头放入温水中，过一段时间后，温度探头感应到有超温信号，发出停机信号。

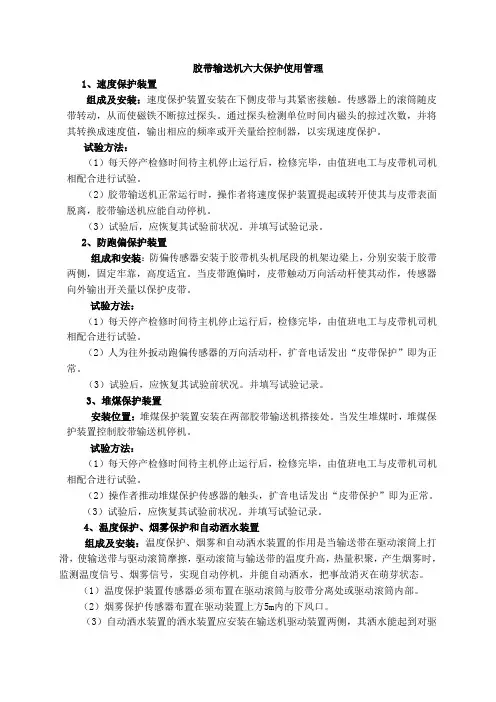

胶带输送机六大保护使用管理1、速度保护装置组成及安装：速度保护装置安装在下侧皮带与其紧密接触。

传感器上的滚筒随皮带转动，从而使磁铁不断掠过探头。

通过探头检测单位时间内磁头的掠过次数，并将其转换成速度值，输出相应的频率或开关量给控制器，以实现速度保护。

试验方法：（1）每天停产检修时间待主机停止运行后，检修完毕，由值班电工与皮带机司机相配合进行试验。

（2）胶带输送机正常运行时，操作者将速度保护装置提起或转开使其与皮带表面脱离，胶带输送机应能自动停机。

（3）试验后，应恢复其试验前状况。

并填写试验记录。

2、防跑偏保护装置组成和安装：防偏传感器安装于胶带机头机尾段的机架边梁上，分别安装于胶带两侧，固定牢靠，高度适宜。

当皮带跑偏时，皮带触动万向活动杆使其动作，传感器向外输出开关量以保护皮带。

试验方法：（1）每天停产检修时间待主机停止运行后，检修完毕，由值班电工与皮带机司机相配合进行试验。

（2）人为往外扳动跑偏传感器的万向活动杆，扩音电话发出“皮带保护”即为正常。

（3）试验后，应恢复其试验前状况。

并填写试验记录。

3、堆煤保护装置安装位置：堆煤保护装置安装在两部胶带输送机搭接处。

当发生堆煤时，堆煤保护装置控制胶带输送机停机。

试验方法：（1）每天停产检修时间待主机停止运行后，检修完毕，由值班电工与皮带机司机相配合进行试验。

（2）操作者推动堆煤保护传感器的触头，扩音电话发出“皮带保护”即为正常。

（3）试验后，应恢复其试验前状况。

并填写试验记录。

4、温度保护、烟雾保护和自动洒水装置组成及安装：温度保护、烟雾和自动洒水装置的作用是当输送带在驱动滚筒上打滑，使输送带与驱动滚筒摩擦，驱动滚筒与输送带的温度升高，热量积聚，产生烟雾时，监测温度信号、烟雾信号，实现自动停机，并能自动洒水，把事故消灭在萌芽状态。

（1）温度保护装置传感器必须布置在驱动滚筒与胶带分离处或驱动滚筒内部。

（2）烟雾保护传感器布置在驱动装置上方5m内的下风口。

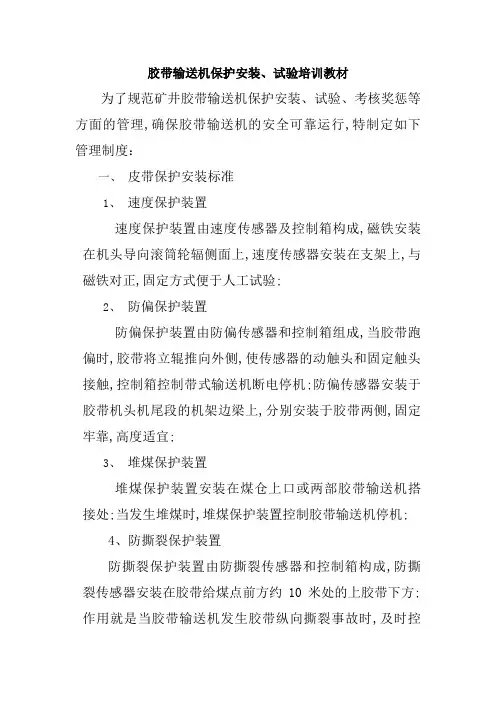

胶带输送机保护安装、试验培训教材为了规范矿井胶带输送机保护安装、试验、考核奖惩等方面的管理,确保胶带输送机的安全可靠运行,特制定如下管理制度：一、皮带保护安装标准1、速度保护装置速度保护装置由速度传感器及控制箱构成,磁铁安装在机头导向滚筒轮辐侧面上,速度传感器安装在支架上,与磁铁对正,固定方式便于人工试验;2、防偏保护装置防偏保护装置由防偏传感器和控制箱组成,当胶带跑偏时,胶带将立辊推向外侧,使传感器的动触头和固定触头接触,控制箱控制带式输送机断电停机;防偏传感器安装于胶带机头机尾段的机架边梁上,分别安装于胶带两侧,固定牢靠,高度适宜;3、堆煤保护装置堆煤保护装置安装在煤仓上口或两部胶带输送机搭接处;当发生堆煤时,堆煤保护装置控制胶带输送机停机;4、防撕裂保护装置防撕裂保护装置由防撕裂传感器和控制箱构成,防撕裂传感器安装在胶带给煤点前方约10米处的上胶带下方;作用就是当胶带输送机发生胶带纵向撕裂事故时,及时控制胶带输送机停机,5、烟温报警灭火系统装置烟温报警灭火系统主要由控制箱、传感器、声光报警器和喷水装置所组成;当胶带输送机周围温度和烟尘浓度达到设定值时,装置中的报警器发出声光报警,同时断电停机,洒水灭火;其传感器安装于胶带输送机两驱动滚筒之间,采用加工好专用的架子固定于胶带机边梁上;6、沿线保护装置1、按钮式沿线保护装置：沿胶带输送机的巷道每隔40m －50m在巷道碹帮上安装一个按钮,接入胶带输送机控制系统,及时控制胶带输送机事故的发生和扩展;2、拉线式沿线保护装置：它是铁丝或细钢丝绳控制一个小的行程开关,行程开关接入胶带输送机控制系统,它安装在胶带输送机机架靠人行道一侧;二、皮带机保护试验操作方法一、需地面试验的保护：1、烟雾报警保护：1每两周一次由使用单位领取烟雾保护进行更换,更换后交维修及试验单位进行维修试验;试验合格后备用,以保证使用单位的更换;2、维修及试验单位将烟雾报警器进行检修,以其达到完好标准;合格后方可进行试验;3、试验时,将烟雾报警器放置在有烟雾的环境下各种烟雾均可,如果烟雾报警器发出响声,并将烟雾报警器的传感器的连接线用万用表测量其开、断状况,如断开即为合格;4、试验后,应恢复其试验前状况;并填写试验记录;2、超温洒水保护：1、每两周一次由使用单位领取超温洒水探头保护进行更换,更换后交维修及试验单位进行维修试验;试验合格后备用,以保证使用单位的更换;2、维修及试验单位将超温洒水探头进行检修,以其达到完好标准;合格后方可进行试验;3、试验时,将探头放置在温度发生器中,将温度分别调至25℃、45℃、65℃、78℃,并将超温洒水探头的传感器的连接线用万用表测量其断开状况,正常断开为其合格;4、根据我矿井下空气温度实际状况,应将温度调至在65℃,以保证保护起作用;5、试验后,应恢复其试验前状况;并填写试验记录;二、需现场每天试验的保护：1、速度保护装置：1、每天停产检修时间待主机停止运行后,检修完毕,由值班电工与皮带机司机相配合进行试验;2、操作者,手拿永久磁铁,在低速打滑探头处按每秒一次的速度做往复运动,观察者查看控制箱低速保护控制指示灯绿灯变化,与操作者运动相符即为合格;拿开磁铁超过两秒控制箱停电,即为合格;3、试验后,应恢复其试验前状况;并填写试验记录;2、防撕裂保护：1、每天停产检修时间待主机停止运行后,检修完毕,由值班电工与皮带机司机相配合进行试验;2、值班电工与司机分工,机头一人,撕裂保护处一人,用联系后操作者将撕裂保护铁板沿垂直方向向下按压,使其撕裂保护触头动作,通知机头处人员观察控制器撕裂保护绿灯是否亮起;恢复原状后是否灯灭;如显示正常即为合格;3、试验后,应恢复其试验前状况;并填写试验记录;3、机头机尾防跑偏：1、每天停产检修时间待主机停止运行后,检修完毕,由值班电工与皮带机司机相配合进行试验;2、机头跑偏保护由值班电工与皮带机司机两人共同完成,操作者用手搬动跑偏保护器上杆,使其偏离,带动保护器拨爪动作,如探头处控制器跑偏保护指示绿灯亮,松回灯灭即为试验合格;3、机尾跑偏保护由值班电工与皮带机司机两人共同完成,一人在机尾防跑偏处联系,然后操作者用手搬动跑偏保护器上杆,使其偏离,带动保护器拨爪动作,如探头处控制器跑偏保护指示绿灯亮,松回灯灭即为试验合格;4、试验后,应恢复其试验前状况;并填写试验记录;4、堆煤满仓保护：1、每天停产检修时间待主机停止运行后,检修完毕,由值班电工与皮带机司机相配合进行试验;2、操作者将裸露的两根导线,同时触及潮湿的地方,如控制箱绿灯亮,若拿开导线后灯灭即为合格;3、行程开关试堆煤保护试验时,将行程开关转向一方,如控制箱绿灯亮,恢复后灯灭即为合格;4、试验后,应恢复其试验前状况;并填写试验记录;5、沿线保护装置1、每天停产检修时间待主机停止运行后,检修完毕,由值班电工与皮带机司机相配合进行试验;2、将沿线保护装置的行程开关人工转向一方,如控制箱绿灯亮,恢复后灯灭即为合格;3、试验后,应恢复其试验前状况;并填写试验记录;三、皮带机保护日常管理办法1、皮带机司机每班应加强对各种保护的正常检查,发现问题及时汇报工区值班人员或当班机电维修工,由当班机电维修工协助处理,当班不能处理的及时向工区值班人员汇报,并按照程序向接班人员现场交接清楚;2、当班机电维修工应协助皮带机司机检查皮带机各种保护,并检查电气控制情况、信号是否灵敏、沿途闭锁完好等内容,保证皮带正常运转;3、皮带机司机和机电维修工应认真填写胶带机巡回检查及保护试验记录本、胶带机运转日志和胶带机检修记录；填写位置正确、内容全面、字迹清晰,严禁出现漏填错写现象;4、皮带机使用单位应加强皮带机的使用与管理,各种保护坚持进行试验制度,确保保护动作灵敏可靠;5、机电科、安监处要做好皮带机保护的定期和动态检查工作,每周对井下皮带保护专项检查不少于一次,针对检查出的问题,落实有关单位及时整改,同时对查出的保护不起作用现象,将按照矿有关文件规定追究单位及相关人员的责任;有胶带管理的各工区要认真执行该管理办法,确保皮带机的安全正常运转,为矿井安全生产工作做好保障;。

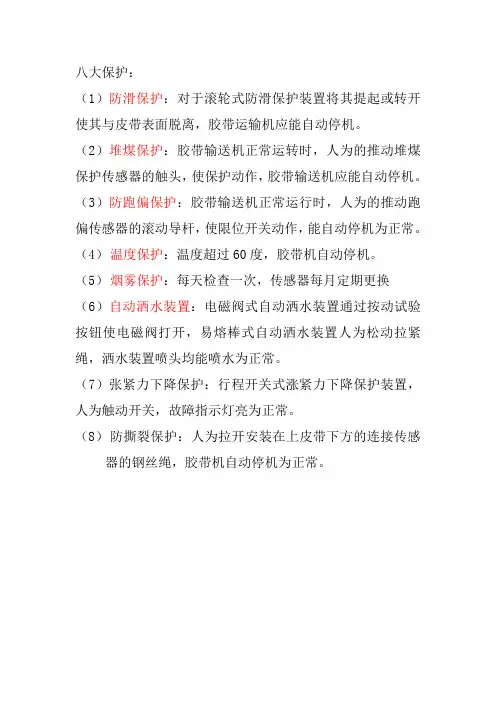

八大保护：（1）防滑保护：对于滚轮式防滑保护装置将其提起或转开使其与皮带表面脱离，胶带运输机应能自动停机。

（2）堆煤保护：胶带输送机正常运转时，人为的推动堆煤保护传感器的触头，使保护动作，胶带输送机应能自动停机。

（3）防跑偏保护：胶带输送机正常运行时，人为的推动跑偏传感器的滚动导杆，使限位开关动作，能自动停机为正常。

（4）温度保护：温度超过60度，胶带机自动停机。

（5）烟雾保护：每天检查一次，传感器每月定期更换（6）自动洒水装置：电磁阀式自动洒水装置通过按动试验按钮使电磁阀打开，易熔棒式自动洒水装置人为松动拉紧绳，洒水装置喷头均能喷水为正常。

（7）张紧力下降保护：行程开关式涨紧力下降保护装置，人为触动开关，故障指示灯亮为正常。

（8）防撕裂保护：人为拉开安装在上皮带下方的连接传感器的钢丝绳，胶带机自动停机为正常。

带式输送机安全保护装置管理制度一、总则1．必须装设驱动滚筒防滑保护、堆煤保护和防跑偏装置。

2．应装设温度保护、烟雾保护和自动洒水装置。

3．在主要运输巷道内安设的带式输送机还必须装设：⑴输送带张紧力下降保护装置和防撕裂保护装置；⑵在机头和机尾防止人员与驱动滚筒和导向滚筒相接触的防护栏。

4．倾斜井巷中使用的带式输送机，上运时，必须同时装设防逆转装置和制动装置；下运时，必须装设制动装置。

5．带式输送机巷道内必须安设沿线紧停保护装置。

二、安装1．防滑保护装置驱动滚筒防滑保护装置的作用是当驱动滚筒与输送带打滑摩擦时，使带式输送机自动停机。

⑴电感式防滑保护装置磁铁安装在从动滚筒侧面上，速度传感器安装在与磁铁相对应支架上。

⑵滚轮式防滑保护装置-3-滚轮速度传感器安装在下胶带上表面或上胶带的下表面，并使胶带与滚轮保持足够的驱动摩擦力。

2．堆煤保护装置堆煤保护装置的作用是当输送机机头发生堆积煤时，使带式输送机自动停机。

堆煤保护装置安装在煤仓上口或两部带式输送机搭接处。

煤仓处堆煤保护传感器应安装高度应在低于机头下胶带200mm水平以下，其平面位置应在煤仓口范围之内。

带式输送机保护装置安装及试验技术规范1、适用范围本规范适用于煤业化工集团所属矿井在用带式输送机（包括运送人员带式输送机）。

2、依据文件《煤矿安全规程》（2010版）《煤矿用带式输送机保护装置技术条件》MT872-2000 《煤矿安全监控系统及检测仪器使用管理规范》AQ1029-2007 3、安装及试验技术规范带式输送机的防滑保护、堆煤保护、跑偏保护、烟雾保护、防撕裂保护、欠电压保护、过电流保护和沿线急停保护应接入胶带输送机控制回路或主回路，当任何一种保护动作时应可靠动作，并中止带式输送机运行。

超温自动洒水保护应接入带式输送机电控回路，当出现温度超限时，能够实现洒水装置自动打开水源洒水降温，并报警。

倾斜井巷中使用的带式输送机，上运时，必须同时装设防逆转装置与制动装置；下运时，必须装设制动装置。

3.1防滑保护3.1.1安装要求：带式输送机防滑保护应安装在带式输送机回程带上面，固定式带式输送机安装时，应装在机头卸载滚筒与驱动滚筒之间，当两驱动滚筒距离较远时，也可安装在两驱动滚筒之间，其它地点使用的带式输送机，应安装在回程带距机头较近处；简易防滑保护应设在改向滚筒侧面，与滚筒侧面的距离不超过50mm，防滑保护安装时，传感器应采用标准托架固定在胶带机头大架上，严禁用铁丝或其它物品捆扎固定。

3.1.2保护特性：当输送带速度10s内均在（50%～70%）Ve（Ve为额定带速）范围内、输送带速度小于或等于50%、输送带速度大于或等于110%Ve时防滑保护应报警，同时中止带式输送机的运行，对带式输送机正常启动和停止的速度变化，防滑保护装置不应有保护动作。

3.2堆煤保护3.2.1安装要求：3.2.1.1两部带式输送机转载搭接时，堆煤保护传感器在卸载滚筒前方吊挂，传感器触头水平位置应在落煤点的正上方，距下部胶带上带面最高点距离不大于500mm，且吊挂高度不高于卸载滚筒下沿，安装时要考虑到洒水装置状况，防止堆煤保护误动作。

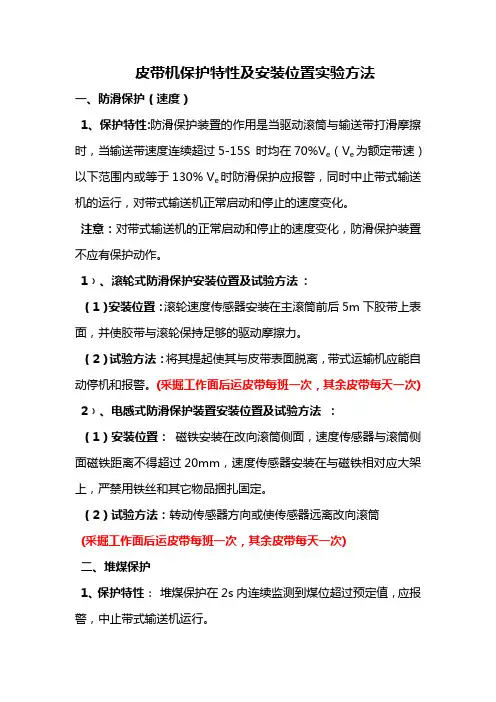

皮带机保护特性及安装位置实验方法一、防滑保护（速度）1、保护特性:防滑保护装置的作用是当驱动滚筒与输送带打滑摩擦时，当输送带速度连续超过5-15S时均在70%V e（V e为额定带速）以下范围内或等于130%V e时防滑保护应报警，同时中止带式输送机的运行，对带式输送机正常启动和停止的速度变化。

注意：对带式输送机的正常启动和停止的速度变化，防滑保护装置不应有保护动作。

1﹚、滚轮式防滑保护安装位置及试验方法:（1）安装位置：滚轮速度传感器安装在主滚筒前后5m下胶带上表面，并使胶带与滚轮保持足够的驱动摩擦力。

（2）试验方法：将其提起使其与皮带表面脱离，带式运输机应能自动停机和报警。

(采掘工作面后运皮带每班一次，其余皮带每天一次) 2﹚、电感式防滑保护装置安装位置及试验方法：（1）安装位置：磁铁安装在改向滚筒侧面，速度传感器与滚筒侧面磁铁距离不得超过20mm，速度传感器安装在与磁铁相对应大架上，严禁用铁丝和其它物品捆扎固定。

（2）试验方法：转动传感器方向或使传感器远离改向滚筒(采掘工作面后运皮带每班一次，其余皮带每天一次)二、堆煤保护1、保护特性：堆煤保护在2s内连续监测到煤位超过预定值，应报警，中止带式输送机运行。

2、安装位置：（1）两部带式输送机转载搭接处堆煤保护传感器安装高度应在后部输送机机头滚筒轴线水平以下，其平面位置应在前部带式输送机的煤流方向，且距离应在前部带式输送机挡煤板侧面距后部卸煤滚筒200-300mm范围内。

（2）、煤仓处堆煤保护传感器应安装在低于机头下胶200mm水平以下，其平面位置应在煤仓口范围之内。

3、试验方法：将裸漏的两根导线，同时触及潮湿的地方或将两根导线短接，停机为合格。

(采掘工作面后运皮带每班一次，其余皮带每天一次)三、跑偏保护1、保护特性：当运行的输送带跑偏超过托辊的边缘并将跑偏保护抗辊挤压倾斜10°—20°左右时，跑偏保护装置应报警,经延时5～10s 后，跑偏保护装置应可靠动作，终止带式输送机的运行。

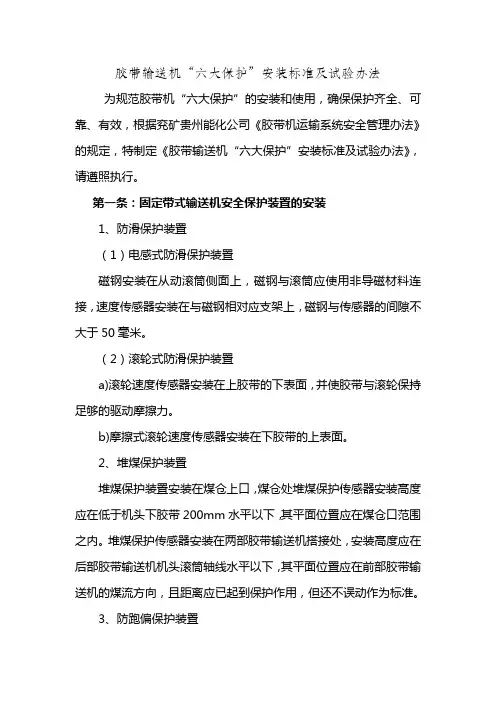

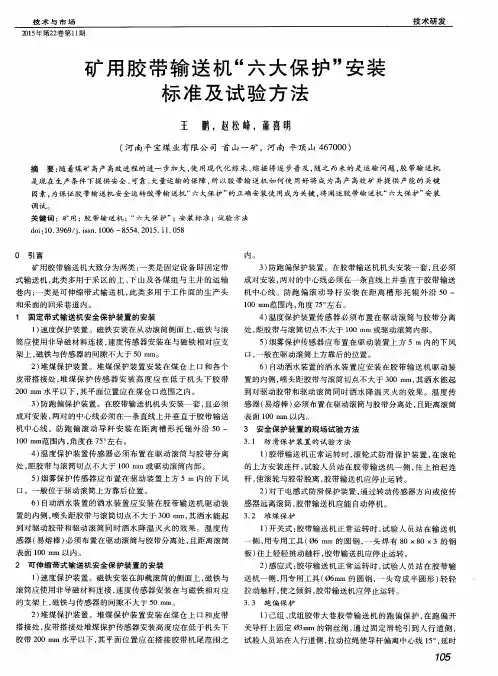

胶带输送机“六大保护”安装标准及试验办法为规范胶带机“六大保护”的安装和使用，确保保护齐全、可靠、有效，根据兖矿贵州能化公司《胶带机运输系统安全管理办法》的规定，特制定《胶带输送机“六大保护”安装标准及试验办法》，请遵照执行。

第一条：固定带式输送机安全保护装置的安装1、防滑保护装置（1）电感式防滑保护装置磁钢安装在从动滚筒侧面上，磁钢与滚筒应使用非导磁材料连接，速度传感器安装在与磁钢相对应支架上，磁钢与传感器的间隙不大于50毫米。

（2）滚轮式防滑保护装置a)滚轮速度传感器安装在上胶带的下表面，并使胶带与滚轮保持足够的驱动摩擦力。

b)摩擦式滚轮速度传感器安装在下胶带的上表面。

2、堆煤保护装置堆煤保护装置安装在煤仓上口，煤仓处堆煤保护传感器安装高度应在低于机头下胶带200mm水平以下，其平面位置应在煤仓口范围之内。

堆煤保护传感器安装在两部胶带输送机搭接处，安装高度应在后部胶带输送机机头滚筒轴线水平以下，其平面位置应在前部胶带输送机的煤流方向，且距离应已起到保护作用，但还不误动作为标准。

3、防跑偏保护装置在胶带输送机机头和机尾各安装一套在输送带严重跑偏时能够使输送机自动停机的防跑偏保护装置，且必须成对安装，两对的中心线必须在一条直线上并垂直于胶带输送机中心线。

防跑偏滚动导杆安装在距离槽形托辊外沿50~100mm范围内。

4、温度保护装置传感器必须布置在驱动滚筒与胶带分离处距胶带与滚筒切点不大于100毫米或驱动滚筒内部。

5、烟雾保护传感器应布置在驱动装置上方5m内（从后一级驱动滚筒轴向中心线到下风口5米范围内）的下风口。

6、自动洒水装置的洒水装置应安装在胶带输送机驱动装置的内侧，喷头距胶带与滚筒切点不大于300毫米，其洒水能起到对驱动胶带和驱动滚筒同时洒水降温灭火的效果。

温度传感器（易熔棒）必须布置在驱动滚筒与胶带分离处，且距离滚筒表面100mm以内。

其它类型传感器按产品说明书要求安装。

7、张紧力下降保护装置张紧力下降保护装置的保护信号通过安装在液压站液压传感器、行程开关或其它信号，进入胶带输送机主控系统。

为进一步规范我矿各类皮带机保护装置的正常使用和统一管理，全面消除各生产单位在皮带机保护使用方面存在的安全隐患，针对皮带机保护装置、防护栏及过桥的使用现状，特补充制定以下标准，望各单位认真对照执行。

皮带机各保护装置安装标准一、带式输送机需安装的保护装置1、速度保护；2、堆煤保护；3、跑偏保护；4、温度保护；5、烟雾保护；6、超温自动洒水装置；7、防撕裂保护装置；8、沿线紧停保护装置；9、机头、机尾、驱动滚筒和导向滚筒处设防护栏及警示牌，行人跨越带式输送机处，应安设的过桥；10、主要运输巷道的带式输送机还需安设张紧力下降保护装置。

二、各种保护的作用与安装位置：1.速度保护装置速度保护装置的作用是当输送带的速度与设计值不一致，发生超速或欠速现象时，使带式输送机自动停机。

磁铁式：将磁铁安装在从动滚筒的侧面，速度传感器要安装在与磁铁相对应的支架上，当皮带机滚筒转速低于设定值并保持5秒钟时，皮带机将自动断电停机。

滚轮式防滑保护：传感器安装在下胶带上面，固定在H架上。

2.堆煤保护装置堆煤保护装置的作用是当皮带输送机机头发生堆煤时，使带式输送机自动停机。

堆煤保护装置安装一般分两种情况：一种是安装在煤仓上口，堆煤保护传感器（传感线末端）的安装高度，应在低于机头下胶带200mm水平以下，其平面位置应在煤仓口范围之内，距离卸载滚筒距离不得小于1.0米，当煤堆积触及到堆煤保护探头或传感线时，保护器将自动停机报警。

另一种是安装在两部带式输送机搭接处，在两部皮带机搭接处堆煤保护传感器的安装高度，应在后部输送机机头滚筒轴线水平以下，其平面位置应在前部胶带机的煤流方向且距离卸载滚筒约1.0至1.5米的距离，当堆煤触及到堆煤保护探头时，保护器将自动停机报警。

3.防跑偏保护装置防跑偏保护装置的作用是，在输送带发生跑偏时，使输送带自动纠偏；在严重跑偏时，使输送机自动停机。

带式输送机在距离机头卸载滚筒约5-10m 的位置处安装一组跑偏保护传感器，安装高度要适中，当胶带运输机的胶带发生跑偏时，胶带推动臂式滚动导杆，当偏离夹角大于200（允许误差±30）时，跑偏开关动作，保护器主机开始报警，但不造成停机；保护器主机经过5-10s延时后，如胶带仍处于跑偏状态，保护器主机将自动切断电源，实现跑偏保护。

为进一步规范我矿各类皮带机保护装置的正常使用和统一管理,全面消除各生产单位在皮带机保护使用方面存在的安全隐患,针对皮带机保护装置、防护栏及过桥的使用现状，特补充制定以下标准，望各单位认真对照执行,皮带机各保护装置安装标准一、带式输送机需安装的保护装置1、速度保护；2、堆煤保护；3、跑偏保护；4、温度保护;5、烟雾保护;6、超温自动洒水保护;7、防撕裂保护装置；8、沿线急停保护装置；9、机头、机尾、驱动滚筒和导向滚筒处设防护栏及警示牌，行人跨越带式输送机处，应安设的过桥；10、主要运输巷道的带式输送机还需安设张紧力下降保护装置。

二、各种保护的作用及安装位置：1、速度保护装置速度保护装置的作用是当输送带的速度与设计值不一致，发生超速或欠速现象时，使带式输送机自动停机。

磁铁式：将磁铁安装在从动滚筒的侧面，速度传感器要安装在与磁铁相对应的支架上,当皮带机滚筒转速低于设定值并保持5秒钟时，皮带机将自动断电停机。

滚轮式防滑保护：传感器安装在下胶带上面,固定在H架上。

2、堆煤保护装置堆煤保护装置的作用是当皮带输送机机头发生堆煤时,使带式输送机自动停机。

堆煤保护装置安装一般分两种情况：一种是安装在煤仓上口，堆煤保护传感器（传感器末端）的安装高度，应在低于机头下胶带200mm水平以下，其平面位置应在煤仓口范围之内，距离卸载滚筒距离不得小于1。

0米，当煤堆积触及到堆煤保护探头或传感线时，保护器将自动停机报警。

另一种是安装在两部带式输送机搭接处，在两部皮带机搭接处堆煤保护传感器的安装高度，应在后部输送机机头滚筒轴线水平以下，其平面位置应在前部胶带机的煤流方向且距离卸载滚筒约1。

0至1.5米的距离，当堆煤触及到堆煤保护探头时，保护器将自动停机报警。

3、防跑偏保护装置防跑偏保护装置的作用是，在输送带发生跑偏时，使输送带自动纠偏;在严重跑偏时，使输送机自动停机,带式输送机在距离机头卸载滚筒约5—10m的位置处安装一组跑偏保护传感器,安装高度要适中，当胶带运输机的胶带发生跑偏时，胶带推动臂式滚动导杆，当偏离夹角大于200(允许误差±30）时，跑偏开关动作，保护器主机开始报警，但不造成停机；保护器主机经过5—10s延时后,如胶带仍处于跑偏状态，保护器主机将自动切断电源,实现跑偏保护。

安全保护、防护装置第61条井下带式输送机应安装下列安全保护装置，安全保护装置要求执行MT 872-2000《煤矿用带式输送机保护装置技术要求》相关规定：一、驱动滚筒防滑保护：当输送带速度在10s内均在额定速度的50%～70%范围内，或输送带速度小于等于额定速度的50%时，或输送带速度大于等于额定速度110%时，打滑保护装置应报警，同时中止带式输送机的运行。

对带式输送机正常起动和停止造成的速度变化，防滑保护装置不应有保护动作。

二、堆煤保护：在2s内连续监测到煤位超过预定值，应报警，并中止带式输送机运行。

三、防跑偏装置：输送带超出托辊端部边缘20mm时，应报警，并中止带式输送机的运行。

四、温度保护：当驱动滚筒与输送带打滑摩擦，使测温点处温度升高超过规定值时，应报警，并中止带式输送机的运行，同时启动自动洒水装置，喷水降温。

测温传感器与测温点距离10～15mm时，驱动滚筒温度监测的阈值为（42±2）℃。

五、烟雾保护作用：连续2s内，烟雾浓度Y（指离子型烟雾探测器）达到1.5时，烟雾保护应报警，中止带式输送机运行。

同时启动洒水装置，喷水降温。

六、自动洒水装置作用：在测温点处温度超过规定值，或烟雾浓度超过规定值时，自动洒水装置能自动启动，喷水降温。

七、沿线急停保护作用：紧急情况下，能中止带式输送机的运行，并能自锁和复位。

八、在主要运输巷道内安设的带式输送机还应装设：（一）输送带张紧力下降保护装置：当输送带张紧力下降到设定值时，保护装置报警，并中止带式输送机运行。

（二）防撕裂保护装置：运行中带式输送机的胶带纵向撕裂时，应报警，并中止带式输送机的运行。

九、上运带式输送机必须同时装设防逆转装置和制动装置；下运带式输送机必须装设制动装置。

第62条地面带式输送机应安装下列安全保护装置：一、驱动滚筒防滑保护二、堆煤保护三、防跑偏装置四、沿线急停保护五、运送大块、坚硬物料的钢丝绳芯带式输送机应装设防撕裂保护装置。

皮带机保护安装试验规范作业程序作业规范安全要点处罚条款1.安装 1.1.皮带保护电控箱应安装在皮带机头附近，距离应不超过5m,以便于司机开、停皮带。

电控箱外配连接电缆需用矿用阻燃型橡套电缆,电缆外径应符合“电气设备防爆规定”中电缆连接的要求。

1.2.皮带保护应包括堆煤保护（煤位保护、满仓保护）、跑偏保护、温度保护、烟雾保护、低速保护（速度保护）、自动洒水装置，主运输皮带还要有撕带保护、张力下降保护装置、沿线急停保护，倾斜巷道：断带保护;上运皮带机同时装设防逆转装置和制动装置；下运皮带机必须装设制动装置。

1.3.用于皮带输送机集控保护时，传感元件应根据实际情况选用，速度传感器要以能反映皮带的实际运动速度为宜。

1.4.运输系统的给煤机亦要参与集控时，由于给煤机只需有联络信号的煤位保护，故只需将速度保护功能去掉即可，而其它功能正常。

1.5.各种传感器安装应规范、位置正确、灵敏可靠、正常使用。

1.6.煤位保护探头应安装在卸载的前方0.5m，向上0.3m处，低速保护传感器应装在主传动滚筒或卸载滚筒、改向滚筒一端，温度保护传感器安装在主传动滚筒处，烟雾保护传感器应安装在皮带机头的上方，距皮带机头3-5m处的回风流中，跑偏开关应成对安装，距机头30m处应安装一组，向后每100m应安装一组。

拉线急停开关每100m安装一只，撕带保护装置每100m安装一个，自动洒水装置的喷头要对着主传动滚筒.断带保护安装间距根据巷道坡度,按厂家设计要求。

1.7.皮带运输机头必须配备25m消防专用软管、0.2m3灭火砂和2只以上合格的灭火器。

灭火砂的质量符1.1.1需停电的必须办理停送电审批手续,并严格执行停送电安全措施.1.1.1.1不办理停送电审批手续而擅自停电的,罚款200元;不严格执行停送电安全措施的,罚款200元.1.6.1缺一组跑偏开关罚款100元;缺一项保护罚款200元;安装位置不符合要求,罚款100元.1.7.1无消防水管,罚款200元;无灭火砂箱,罚款200元;灭火砂,不足合规定，灭火器定期校核。
