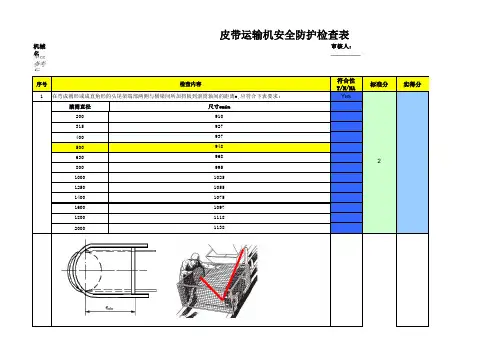

皮带机安全防护设施检查标准表

机械名称:______________________ 资产编号:____________________使用部门_____________________审核人：________________日期:____________本检查表适用于输送各种块状、粒状等松散物料以及成件物品的输送机参考标准:GB14784-1993 带式运输机安全规程序号符合性Y/N/NA 标准分实得分1Yes滚筒直径20031540050063080010001250140016001800200021075109711181138尺寸emin 910927937皮带运输机安全防护检查表检查内容在弯成圆形或成直角形的头尾架端部两侧与横梁间所加挡板到滚筒轴间的距离e,应符合下表要求:94896899510251055223104252封闭外罩机架外棱边与外罩间距离不应大于200 mm,如下图:滚筒和护板的内侧距离a不应大于80 mm，否则从外罩下棱边到易挤压处的距离h应大于850 mm，入口处棱边应弯成角度或卷边,如下图驱动滚筒处于回程段位置时，在驱动部位与承载带面间应加设防护板.如下图:下分支防护外罩与其上部回程段的清扫器应直接连在一起,如下图:6272由格栅或铁丝网框架构成的张紧装置防护罩见图输送散料时，采用弧形块状侧向挡板，装在第一个开始转向的托辊前300 mm处，其高度在输送带上部250 mm，下部200 mm位置,如下图a.防止手指伸入的保护网；b.张紧轮导向装置；c.清扫通道250 mm ；d.拉紧重锤的导向装置；e.拉紧重锤的导轨挡铁。

82910101011101210135卸料车的防护见图传动装置应有防护罩，防护罩能充分保护， 并方便操作垂直升降装置应有防护罩，防护罩能充分保护， 并方便操作头轮应有防护罩,防护罩能充分保护， 并方便操作尾轮应有防护罩，防护罩能充分保护， 并方便操作连轴器应有防护罩，防护罩能充分保护， 并方便操作1410152162172在传送带的两侧设拉线开关，按照拉绳开关说明书设定开关间隔距离传送带的两侧设20cm高的防护装置或安全护栏尾轮安装零速探测器头轮位置安装一对皮带偏离探测装置如果皮带的长度等于或超过30m，应该在尾轮位置安装两对偏离探测装置，如果超过30m，每隔30m安装一对。

皮带输送机的管理及安全防护措施集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-皮带输送机的管理及安全防护措施皮带输送机是一种以摩擦驱动运输物料的输送机械。

皮带输送机在现代化的各种工业企业中得到广泛应用。

用来输送松散物料或者成件的物品，根据输送现场工艺要求，可单台输送，也可以多台组成或与其它输送设备组成水平或倾斜的输送系统，这个系统设备间的工作时序要求严格，每台设备都要按照特定的顺序进行启停，合理可靠的联锁装置能够减少设备启停的次数，在设备发生故障时，能够及时切断故障设备的动力或者以警报的形式告知维护人员，避免故障的事故化或次生安全事故，起到安全防护作用。

1、常见皮带输送机安全措施(1)皮带输送机速度保护若皮带输送机发生故障，如电机烧毁、机械传动易耗部件损坏、皮带或链子拉断、皮带打滑等，安装在皮带机被动机件上的速度传感器中的磁控开关不能闭合或不能按正常的速度闭合，这时设置好的控制系统将按反时限特性经一定延时后，速度保护电路起作用，使主线路执行部分动作，切断电动机供电，以避免事故扩大化；一般情况下，速度传感器报警设置为正常速度的60-70%，当达到条件时，传感器发出信号切断电路。

(2)皮带输送机温度保护皮带输送机滚筒与皮带摩擦使其温度超出设定的限值时，紧贴滚筒安装的检测温度传感器（发射机）发出超温信号，接收机收到信号后，经一定延时后，使主线路执行部分动作，切断电动机供电，皮带机自动停转，起到温度保护作用。

(3)皮带输送机机头下煤位保护如果皮带输送机发生事故不能运转或煤块阻塞或因煤仓已满等原因而停车使机头下堆煤不正常，则直接与煤接触相应位置的煤位传感器发生动作，煤位保护电路立即动作，使后一台皮带机立即停车。

这时工作面继续出煤，后边的皮带机机尾将逐台依次发生堆煤，并使相应的后一台停车，直至自动地使转载机停止运行。

(4)皮带输送机煤仓煤位保护煤仓中设置有高低两个煤位电极，煤仓由于生产原因或其他原因导致煤位逐步升高时，当煤位上升到高位电极时，煤位保护动作，从首台皮带输送机开始，各台皮带机依次因机尾堆煤停车。

井下皮带机防护栏及过桥安装标准按照煤矿安全规程第三百七十四条规定：采用滚筒驱动的带式输送机运输时，应当遵守下列规定：（九）机头、机尾、驱动滚筒和改向滚筒处，应当设防护栏及警示牌。

行人跨越带式输送机处，应当设过桥。

一、井下150/40P皮带机防护栏安装标准1、皮带机所有转动部位均要加防护栏，机尾有防护罩的可不另加防护栏。

2、防护栏固定必须符合直线度要求。

3、机头行人侧、非行人侧按标准安装防护栏。

4、护栏颜色一般为蓝色边框、银灰色网格。

5、护栏固定长度为超过机头抬高架。

6、护栏固定必须整齐牢固，护栏下平面距底板不超过30cm。

7、护栏左右间距不超过正负2cm、上下高差不超过正负2cm，总体直线度符合标准要求。

8、护栏固定必须通过螺丝或卡子固定，严禁焊死。

9、加防护栏后，挂上“转动部位注意安全”警示牌。

皮带机护栏及警示牌图样如下图：上图为皮带机护网图样，各单位可以此图作参考，具体尺寸以现场实际为准。

材料：边框2分管子，直径中间直径10mm圆钢二、皮带机过桥安装标准：一）、行人过桥安设原则：行人过桥设置原则是：安装在行人需跨越胶带机或刮板机的地点。

主要用于巷道行人、设备检修、皮带机里侧清煤等。

二）、行人过桥的安装及管理职责划分：行人过桥统一由运输设备分管区队负责加工、安装及管理三）、皮带过桥的安设要求：1、刮板机（综采工作面转载机）与胶带机搭接时，在缓冲架前10米设一个过桥，在刮板机头向后15米处设一个过桥，如刮板机长度超过40米时，在刮板机中间另设一过桥。

2、胶带机与刮板机搭接时，在胶带机头大架后或刮板机尾前方约10米处设置一个过桥。

3、刮板机与刮板机搭接时，在搭接点向前约5米处设置一个过桥，如刮板机长度超过40米时，在刮板机中间另设置过桥。

4、胶带机与胶带机搭接时，在搭接点缓冲架前方或第二部胶带机头大架后约10～15米处设置一个过桥。

如胶带机搭设于行人侧时，在无法搭设行人过桥时，可利用胶带机卸载臂下方空间行人，行人空间应满足以下要求：高度不低于1.2米，宽度不低于0.6米，行人空间范围内必须使用防护网进行遮蔽，以保证行人安全，无法保证时必须落底。

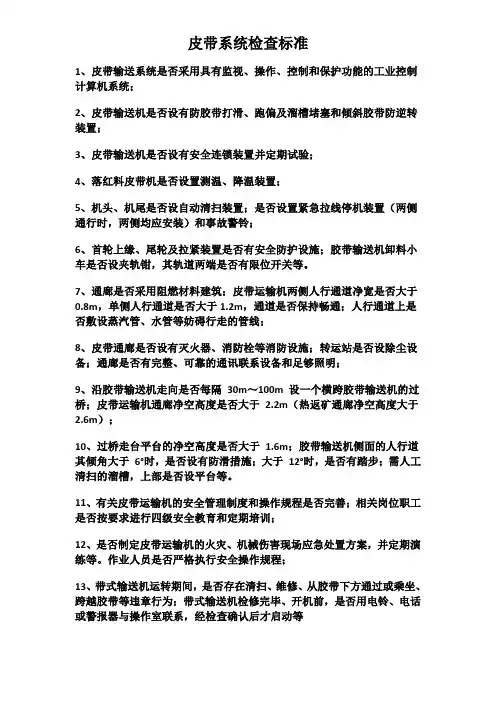

皮带系统检查标准
1、皮带输送系统是否采用具有监视、操作、控制和保护功能的工业控制计算机系统；
2、皮带输送机是否设有防胶带打滑、跑偏及溜槽堵塞和倾斜胶带防逆转装置；
3、皮带输送机是否设有安全连锁装置并定期试验；
4、落红料皮带机是否设置测温、降温装置；
5、机头、机尾是否设自动清扫装置；是否设置紧急拉线停机装置（两侧通行时，两侧均应安装）和事故警铃；
6、首轮上缘、尾轮及拉紧装置是否有安全防护设施；胶带输送机卸料小车是否设夹轨钳，其轨道两端是否有限位开关等。

7、通廊是否采用阻燃材料建筑；皮带运输机两侧人行通道净宽是否大于0.8m，单侧人行通道是否大于1.2m，通道是否保持畅通；人行通道上是否敷设蒸汽管、水管等妨碍行走的管线；
8、皮带通廊是否设有灭火器、消防栓等消防设施；转运站是否设除尘设备；通廊是否有完整、可靠的通讯联系设备和足够照明；
9、沿胶带输送机走向是否每隔30m～100m 设一个横跨胶带输送机的过桥；皮带运输机通廊净空高度是否大于 2.2m（热返矿通廊净空高度大于2.6m）；
10、过桥走台平台的净空高度是否大于1.6m；胶带输送机侧面的人行道其倾角大于6°时，是否设有防滑措施；大于12°时，是否有踏步；需人工清扫的溜槽，上部是否设平台等。

11、有关皮带运输机的安全管理制度和操作规程是否完善；相关岗位职工是否按要求进行四级安全教育和定期培训；
12、是否制定皮带运输机的火灾、机械伤害现场应急处置方案，并定期演练等。

作业人员是否严格执行安全操作规程；
13、带式输送机运转期间，是否存在清扫、维修、从胶带下方通过或乘坐、跨越胶带等违章行为；带式输送机检修完毕、开机前，是否用电铃、电话或警报器与操作室联系，经检查确认后才启动等。

皮带机检查检修制度范本皮带机是工业生产中常用的输送设备之一，其正常运行对于保障生产效率至关重要。

为确保皮带机的安全运行和延长设备的使用寿命，制定一套全面的检查检修制度显得尤为重要。

以下是一份皮带机检查检修制度的范本，以供参考。

一、制度目的本制度的目的在于规范皮带机的检查检修工作，确保设备安全稳定运行，提高生产效率，延长设备的使用寿命。

二、适用范围本制度适用于企业内所有使用皮带机的工作岗位及相关人员。

三、检查检修频次1. 日常巡检：每日开机前进行检查，发现异常情况及时处理。

2. 定期检修：按照设备使用情况制定的检修计划进行检修，一般为每月一次。

四、检查检修内容1. 外观检查1.1 检查皮带机的外观是否存在锈蚀、变形等情况。

1.2 检查皮带机的导轨、支撑架、滚筒等配件是否固定稳固。

1.3 检查皮带机的运行是否平稳，有无异常震动。

2. 电气系统检查2.1 检查电气控制箱的线路连接是否正常，有无松动、破损等情况。

2.2 检查电机的工作温度是否正常。

3. 润滑系统检查3.1 检查润滑油的油位是否正常，有无泄漏情况。

3.2 清洁并加注润滑油，确保润滑系统正常工作。

4. 轴承检查4.1 检查轴承是否存在异响、过热等情况。

4.2 清洁并加注润滑油，对轴承进行定期润滑保养。

5. 皮带检查5.1 检查皮带的张紧情况，调整皮带的松紧度。

5.2 检查皮带的磨损程度，如有磨损较严重的情况，及时更换。

6. 安全防护设施检查6.1 检查安全防护装置的完好性，如护罩、护栏等。

6.2 检查紧急停车装置的可靠性，确保能够及时停机。

五、检查检修记录1. 每次检查检修都应有专人负责记录，记录内容包括检查项目、检查结果、处理措施、检修时间等。

2. 检查检修记录应及时归档，以备日后查阅和分析。

六、责任和处罚1. 针对未按规定进行皮带机检查检修的人员，将根据公司相关制度进行相应处罚，包括但不限于口头警告、书面警告、扣款等。

2. 若因未按规定进行皮带机检查检修造成事故或设备损坏，相关责任人将承担相应的法律责任。

皮带机检查标准1、安装平直稳，机体整洁不漏油，机架无开焊，紧固件应拧入紧固。

2、托辊清洁无煤泥、运转灵活无异响、不缺托辊。

3、拉紧装置应清洁无煤泥杂物，其余量调节不小于调节全行程的1／5。

4、缺一个吊挂。

5、必须按规定安装过桥，缺过桥罚款100元；过桥安设平稳牢固，有一处不合格扣1分罚款50元。

6、必须按规定装设皮带机综合保护装置，各保护装置安装位置正确、保护灵敏可靠，否则缺一处或一处不合格扣2分罚200元，保护不灵敏扣1分罚100元。

7、必须按规定距离（每隔30m）安装上下防跑偏装置，跑偏装置不安或不起作用，每处扣1分罚款100元8、信号装置齐全、声光具备清晰，缺少或不合格一处扣1分罚款100元。

9、井下必须使用阻燃胶带，未做试验或试验不合格的下井使用扣2分，罚款200元。

10、机头、机尾清理不及时，煤、矸磨擦滚筒或皮带的罚款100元扣2分。

11、缩、撤皮带按规定申请，采煤工区如不申请或漏申请的扣2分,罚款100元；12、皮带机道必须清理干净无杂物、无淤泥、无积水，否则每处（5m为一处）扣1分罚款 100元。

13、备用的皮带、滚筒、托辊架、托辊、减速机、电机等放在指定硐室堆放整齐并悬挂材料说明牌版，码放不整齐或未悬挂材料说明牌版一处扣1分，罚款100元。

减速机、电机轴定期涂油，并包扎好，否则，发现未包扎、涂油的扣1分罚款100元。

14、运行中皮带不打滑、不跑偏上部皮带不超出滚筒和托辊边缘，下部胶带不磨机架，否则扣1分，罚款100元／处。

15、机头、机尾装设防止人员与驱动滚筒和导向滚筒相接触的防护栏，卸煤仓口装设铁蓖子，否则不按规定装设的每处罚款100元。

16、机头处应配齐防灭火设施（指沙箱、沙袋、灭火器）数量充足、齐全，如发现缺少设施或数量不足的每项扣1分罚款50元。

皮带运输机安装标准1、皮带机安装必须实行拉线安装，确保机架、皮带及机身平直整齐，无局部变形，无明显缺陷及缺损。

2、H架：间隔3米一个，安装时底托辊托架应朝向机尾方向；连接钢管：2个/3米，两端用弹性销与H架连接；上托辊：2个/3米，用弹性销固定；下托辊：1个/3米，必须保持平行；3、各连接部分安装牢固，接缝基本平滑均匀，连接件连接规范。

新矿集团赵官能源有限公司选煤厂皮带机日常检查检修安全技术措施施工单位：选煤厂施工地点：选煤厂厂房编制日期：2014年2月1日执行日期：2014年2月1日—2月28日编审单位签字安全风险评价及防护措施：1、施工前未做好事故应急处理措施。

防护措施：施工前应传达好本措施，施工前施工负责人需说明检修重点及设备隐患,并需说明施工过程中可能出现的安全隐患及应当措施。

2、施工前未检查使用工具，使用不安全、不可靠的工具造成伤害。

防护措施：施工前施工负责人及安全员必须认真检查所使用的工具安全可靠，不安全、不可靠的工具不准使用，并及时更换。

3、起吊设备未检查完好情况造成伤害。

防护措施:严格执行吊拉起重措施，施工前施工负责人及安全员必须认真检查起吊设备完好，各类保护齐全;起吊设备使用前必须由施工负责人及安全员进行试吊，对手拉葫芦等起吊设备的使用前必须选择可靠牢固的起吊点,重物与手拉葫芦的连接必须可好的吊环并用螺栓连接并上紧;起吊重物，必须使用超过起吊物体重量的起吊设备。

起吊设备时，必须坚持一人操作，一人指挥。

4、抬运物料时人员步调不一致，造成设备、人员受到损害。

防护措施：人工搬运物料时，必须由施工负责人发出口令，统一指挥，人员用力一致，齐抓齐放，以防物料脱手伤人。

5、停、送电未严格执行停送电制度，造成人员伤害。

防护措施：严格执行停送电制度，必须实行两级停电挂牌制度——配电室停电，抽出配电开关箱，挂牌；按下就地操作箱的禁启按钮，挂牌，并实行“谁停电，谁送电”制度，严禁口头约定、电话联系停送电,送电时必须实行“并牌”制度。

6、未严格执行登高措施，造成人员坠落伤害。

防护措施：严格执登高措施，登高时必须使用合格、可靠的登高工具，高度超过1。

2m时必须使用保险带，保险带必须高挂低用。

以防从高空坠落伤人。

7、未严格执行烧焊措施，造成伤害。

防护措施:严格执行烧焊措施，电气焊把子线无破损，漏气、漏电现象,防护用具必须配备齐全可靠，煤仓附近20米的场所严禁进行烧焊工作。

带式输送机9种保护的安设标准阳煤集团杨玉涛一、带式输送机保护的重要性①2020年9月28日重庆能投渝新能源公司下属松藻煤矿发生皮带着火，产生有毒有害气体，造成16人遇难。

②2015年11月20日，黑龙江省龙煤集团鸡西矿业公司杏花皮带着火，产生有毒有害气体，造成22人遇难；③应急管理部第4号令第十八条（八）“带式输送机的防打滑、跑偏、堆煤等保护装置或者温度、烟雾监测装置失效的”属于煤矿重大事故隐患；④国务院第446号令第十条“存在重大隐患对煤矿处50万元以上200万元以下的罚款；对煤矿企业负责人处3万元以上15万元以下的罚款，并责令停产整顿”。

二、带式输送机保护规定（一）煤矿安全规程规定9种保护第三百七十四条采用滚筒驱动带式输送机运输时，应当遵守下列规定：必须装设防打滑、跑偏、堆煤、撕裂等保护装置，同时应当装设温度、烟雾监测装置和自动洒水装置。

应当具备沿线急停闭锁功能。

主要运输巷道中使用的带式输送机，必须装设输送带张紧力下降保护装置。

倾斜井巷中使用的带式输送机，上运时，必须装设防逆转装置和制动装置；下运时，应当装设软制动装置且必须装设超速保护装置。

（二）应急管理部第4号令规定5种保护涉及重大隐患第十八条带式输送机防打滑、跑偏、堆煤等保护装置或温度、烟雾监测装置失效属于煤矿事故重大隐患。

国家局解读：本条中“输送带防打滑、跑偏、堆煤等保护装置或温度、烟雾监测装置失效”，是指任一条带式输送机输送带的防打滑、跑偏、堆煤保护装置和温度、烟雾监测装置5项装置中有1项未安装，或有1项整体失效的。

解释——“整体失效”仅仅适用于烟雾监测装置，因为烟雾传感器有2个，还有1个CO传感器与烟雾有关。

这3个传感器都失效才叫整体失效。

防跑偏保护不适用于“整体失效”，因为仅有一侧有效，另一侧失效，隐患依然存在。

三、带式输送机保护安设标准依据①《NB/T 10048-2018煤矿在用滚筒驱动带式输送机安全运行规范》（中华人民共和国能源行业标准）。

皮带输送机的管理及安全防护措施皮带输送机是一种以摩擦驱动运输物料的输送机械。

皮带输送机在现代化的各种工业企业中得到广泛应用。

用来输送松散物料或者成件的物品，根据输送现场工艺要求，可单台输送，也可以多台组成或与其它输送设备组成水平或倾斜的输送系统，这个系统设备间的工作时序要求严格，每台设备都要按照特定的顺序进行启停，合理可靠的联锁装置能够减少设备启停的次数，在设备发生故障时，能够及时切断故障设备的动力或者以警报的形式告知维护人员，避免故障的事故化或次生安全事故，起到安全防护作用。

1、常见皮带输送机安全措施(1)皮带输送机速度保护若皮带输送机发生故障，如电机烧毁、机械传动易耗部件损坏、皮带或链子拉断、皮带打滑等，安装在皮带机被动机件上的速度传感器中的磁控开关不能闭合或不能按正常的速度闭合，这时设置好的控制系统将按反时限特性经一定延时后，速度保护电路起作用，使主线路执行部分动作，切断电动机供电，以避免事故扩大化；一般情况下，速度传感器报警设置为正常速度的60-70%，当达到条件时，传感器发出信号切断电路。

(2)皮带输送机温度保护皮带输送机滚筒与皮带摩擦使其温度超出设定的限值时，紧贴滚筒安装的检测温度传感器（发射机）发出超温信号，接收机收到信号后，经一定延时后，使主线路执行部分动作，切断电动机供电，皮带机自动停转，起到温度保护作用。

(3)皮带输送机机头下煤位保护如果皮带输送机发生事故不能运转或煤块阻塞或因煤仓已满等原因而停车使机头下堆煤不正常，则直接与煤接触相应位置的煤位传感器发生动作，煤位保护电路立即动作，使后一台皮带机立即停车。

这时工作面继续出煤，后边的皮带机机尾将逐台依次发生堆煤，并使相应的后一台停车，直至自动地使转载机停止运行。

(4)皮带输送机煤仓煤位保护煤仓中设置有高低两个煤位电极，煤仓由于生产原因或其他原因导致煤位逐步升高时，当煤位上升到高位电极时，煤位保护动作，从首台皮带输送机开始，各台皮带机依次因机尾堆煤停车。
