皮带保护标准

皮带保护安装标准皮带保护是指通过一系列措施，保护皮带在运行过程中不受外部环境和物体的损害，从而延长皮带的使用寿命，保障设备的安全运行。

正确的皮带保护安装标准对于设备的正常运行和维护具有重要意义。

本文将从选材、安装、使用等方面介绍皮带保护的安装标准。

首先，选材是皮带保护安装的第一步。

在选材时，应根据实际使用环境和设备特点选择合适的保护材料。

常见的皮带保护材料有橡胶、塑料、金属等，不同的材料具有不同的耐磨、耐腐蚀和耐高温性能。

在选择材料时，需要考虑皮带运行的环境温度、受力情况以及化学物质的影响，以确保选用的材料具有良好的耐用性和适用性。

其次，安装是皮带保护的关键环节。

在安装过程中，需要确保皮带保护材料与设备的接触面平整、紧密，不存在空隙和松动现象。

同时，需要根据设备的结构特点和运行情况进行合理的安装设计，确保皮带保护材料不会影响设备的正常运行，并且能够有效地保护皮带免受外部损害。

此外，在安装过程中，还需要注意保护材料的连接方式和固定方式，确保其稳固可靠，不会因为松动而影响皮带的正常运行。

最后，使用是皮带保护的关键环节。

在使用过程中，需要定期对皮带保护进行检查和维护，及时发现并处理保护材料的磨损、老化和损坏现象，以延长其使用寿命。

同时，需要根据设备的运行情况和使用环境进行合理的保护材料更换和维修，确保皮带始终处于良好的保护状态。

总之，皮带保护的安装标准对于设备的正常运行和维护具有重要意义。

正确的选材、安装和使用是保证皮带保护效果的关键，只有做好这些工作，才能有效地延长皮带的使用寿命，保障设备的安全运行。

希望本文对皮带保护的安装标准有所帮助，谢谢阅读！。

皮带保护安装标准及验收方法皮带保护的安装标准和验收方法对于确保输送带系统的安全运行至关重要。

以下是关于皮带保护的可能的安装标准和验收方法的讨论：皮带保护安装标准：设计符合标准：皮带保护系统的设计应符合国家或地区相关的安全标准和规定。

设计阶段要考虑到不同工况和环境条件。

选用合适的材料：皮带保护系统的构建材料应该符合相关的机械性能和耐久性要求。

耐腐蚀、耐磨损的材料通常是一个好的选择。

适配输送带：皮带保护系统应与具体的输送带适配，确保其能够完整覆盖并保护整个输送带，包括驱动部分和滚筒等。

易于安装和维护：安装过程应简便，且需要提供清晰的安装说明。

同时，系统的维护也应方便，确保定期检查和维护的可行性。

满足安全标准：皮带保护系统应满足相关的安全标准，确保在输送带运行时，人员不易接触到危险区域，以防止事故的发生。

避免卡料和撕裂：设计时应避免卡料和撕裂现象，以保障输送带的正常运行。

例如，设计防堵料装置，减少对皮带的损伤。

皮带保护验收方法：尺寸检查：验收时需要检查皮带保护系统的尺寸是否符合设计要求，确保完整地覆盖整个输送带并不影响带速。

材料质量检查：检查皮带保护系统的构建材料，确保其质量符合设计标准，具有足够的强度和耐久性。

安装质量检查：检查安装过程中的质量，确保每个部件都正确安装，紧固件固定可靠，无松动现象。

功能测试：进行功能测试，模拟输送带正常运行和异常情况，确保皮带保护系统能够在各种情况下正常工作，例如防止物料卡堵。

安全性能检查：检查皮带保护系统是否满足相关的安全标准，确保在使用过程中，人员不易接触到危险区域。

维护性检查：检查系统的维护性能，确保在日常维护时，操作人员可以轻松地进行检查、清理和更换损坏的部件。

环境适应性检查：检查皮带保护系统在不同环境条件下的适应性，例如耐高温、耐腐蚀等性能。

防止卡料和撕裂效果检查：检查系统的设计是否有效地防止卡料和撕裂现象，确保输送带的平稳运行。

通过严格的验收程序，确保皮带保护系统符合设计要求和相关标准，能够有效地保护输送带和确保运输系统的安全运行。

皮带保护安装标准皮带在机械传动中起着非常重要的作用，它能够有效地传递动力和扭矩，但在使用过程中也需要进行保护和安装，以确保其正常运行和延长使用寿命。

本文将介绍皮带保护安装的标准，希望对大家有所帮助。

1. 选择合适的皮带。

首先，要选择合适的皮带，根据传动功率和传动比确定皮带型号和规格。

同时，还要考虑工作环境的温度、湿度和化学性质，选择耐磨、耐油、耐高温的皮带材料，以确保其能够在恶劣的工作环境中正常运行。

2. 安装前的准备工作。

在安装皮带之前，需要对传动装置进行检查和维护，确保轴承、轴心、滚筒等零部件没有损坏和松动。

同时，还要清洁传动装置和皮带轮，清除表面的油污和杂物，以免影响皮带的使用寿命。

3. 皮带的安装。

在安装皮带时，要确保皮带的张紧力适当，不要过紧或过松。

可以使用专用的张紧器来调整张紧力，避免因张紧不当而导致皮带的滑动和磨损。

同时，还要注意皮带的安装方向和对中度，确保皮带能够顺利传动，不会产生偏移和跳动。

4. 皮带的保护。

为了延长皮带的使用寿命，需要进行有效的保护措施。

可以在皮带上安装护板和护罩，避免外部杂物和尘埃的侵入，减少摩擦和磨损。

同时，还要定期检查和润滑皮带轮和传动装置，确保其正常运转，减少故障的发生。

5. 定期检查和维护。

最后，要定期对皮带进行检查和维护，包括检查张紧力、检查皮带的磨损和裂纹、清洁皮带表面等。

发现问题及时处理，避免因小故障而导致大的损失。

同时，还要定期更换老化和损坏严重的皮带，以确保传动系统的正常运行。

总结。

皮带的保护安装标准对于传动系统的正常运行和延长使用寿命非常重要。

选择合适的皮带、进行正确的安装、有效的保护和定期的检查维护，都是确保皮带正常运行的关键。

希望大家能够严格按照标准进行操作，确保传动系统的安全稳定运行。

皮带机8大保护及安装标准一、防静电保护为了防止皮带机运行时产生的静电对操作人员和设备造成危害，必须在皮带机上安装防静电保护装置。

该装置可以通过金属导线将皮带机上的静电导走，以避免静电积累和放电现象的发生。

安装防静电保护装置时，应将金属导线连接在皮带机的金属部分上，以确保导静电的效果。

二、防火保护皮带机运行过程中，可能会因为机械故障、电气故障等原因导致火灾事故。

因此，在皮带机上安装防火保护装置非常重要。

该装置可以通过感烟、感温等探测器检测火灾危险，并及时发出警报，同时启动灭火装置进行灭火。

安装防火保护装置时，应按照规定的要求选择合适的型号，并将其安装在皮带机的关键部位，以确保在火灾发生时能够及时发现并采取有效的灭火措施。

三、防护罩保护为了防止皮带机运行时操作人员或物料掉落设备内部而造成伤害，必须在皮带机上安装防护罩。

该装置可以有效地将皮带机上的危险部位遮盖住，避免人员和物料掉落。

安装防护罩时，应选择符合安全标准的材料，并将其安装在皮带机的适当位置上，以确保能够有效地保护操作人员的安全。

四、防护门保护为了防止皮带机运行时物料卡塞或操作人员误入危险区域而造成伤害，必须在皮带机上安装防护门。

该装置可以有效地将皮带机上的危险部位封闭住，避免人员和物料进入危险区域。

安装防护门时，应选择符合安全标准的材料，并将其安装在皮带机的适当位置上，以确保能够有效地避免安全事故的发生。

五、跑偏保护为了防止皮带机运行时皮带发生跑偏而造成物料输送不稳定和设备损坏，必须在皮带机上安装跑偏保护装置。

该装置可以通过对皮带的跑偏情况进行监测和调整，以避免皮带跑偏现象的发生。

安装跑偏保护装置时，应将其安装在皮带机的适当位置上，以确保能够有效地监测皮带的跑偏情况并及时进行调整。

六、速度保护为了防止皮带机运行时速度过快而造成物料输送不稳定和设备损坏，必须在皮带机上安装速度保护装置。

该装置可以通过对皮带的速度进行监测和调整，以避免皮带速度过快现象的发生。

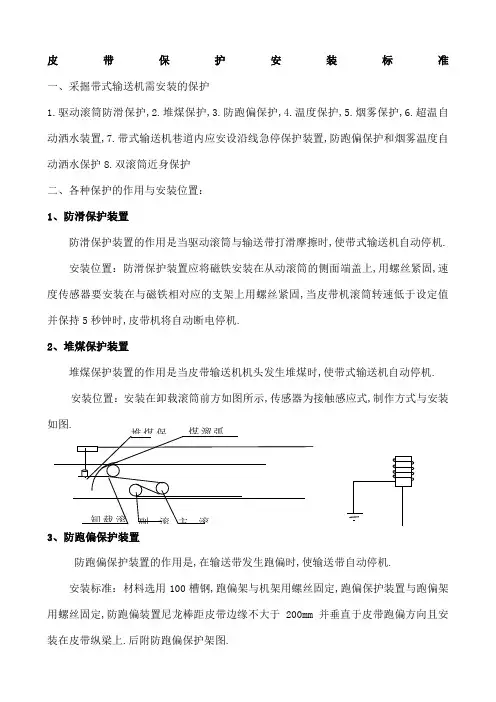

皮带保护安装标准一、采掘带式输送机需安装的保护1.驱动滚筒防滑保护,2.堆煤保护,3.防跑偏保护,4.温度保护,5.烟雾保护,6.超温自动洒水装置,7.带式输送机巷道内应安设沿线急停保护装置,防跑偏保护和烟雾温度自动洒水保护8.双滚筒近身保护二、各种保护的作用与安装位置：1、防滑保护装置防滑保护装置的作用是当驱动滚筒与输送带打滑摩擦时,使带式输送机自动停机.安装位置：防滑保护装置应将磁铁安装在从动滚筒的侧面端盖上,用螺丝紧固,速度传感器要安装在与磁铁相对应的支架上用螺丝紧固,当皮带机滚筒转速低于设定值并保持5秒钟时,皮带机将自动断电停机.2、堆煤保护装置堆煤保护装置的作用是当皮带输送机机头发生堆煤时,使带式输送机自动停机.安装位置：安装在卸载滚筒前方如图所示,传感器为接触感应式,制作方式与安装如图.3、防跑偏保护装置防跑偏保护装置的作用是,在输送带发生跑偏时,使输送带自动停机.安装标准：材料选用100槽钢,跑偏架与机架用螺丝固定,跑偏保护装置与跑偏架用螺丝固定,防跑偏装置尼龙棒距皮带边缘不大于200mm并垂直于皮带跑偏方向且安装在皮带纵梁上.后附防跑偏保护架图.12说明：此图为皮带跑偏的固定架。

100做U 型卡缆，做8个4、温度保护、烟雾保护和自动洒水装置1温度保护、烟雾保护和自动洒水装置的作用是当输送带在驱动滚筒上打滑,使输尼送带与驱动滚筒摩擦,温度升高并产生烟雾时,监测温度、烟雾保护装置,发出声光信号,实现自动停机.安装在皮带机的驱动滚筒附近,温度探头应安设在皮带机的驱动滚筒表面5－10mm 处或依据说明书安装,并配接电磁阀以及供水管路,自动洒水装置应安装在输送机驱动装置两侧,洒水时能起到对驱动胶带和驱动滚筒同时灭火降温的效果,其水源的阀门应是常开.温度保护架材料选用3~5mm 钢板或40角铁与机架用螺丝固定,温度保护与温度保护架用螺丝固定.如图所示安装示意图2烟雾保护装置是当带式输送机周围有烟雾生成,并达到一定浓度时,保护器自动发出声光报警,并自动停机.安装标准：悬挂于上皮带上方,同时在风流下行方向距驱动滚筒5m 内的下风口处.上顶为棚子支护时,烟雾保护支架做成卡缆结构与棚子固定好,烟雾保护装置与烟雾保护支架用螺栓固定.上顶为锚网支护时,烟雾保护支架做成长条钢板结构,材料选用3mm 钢板或30角铁与锚杆固定,烟雾保护装置与烟雾保护支架用螺栓固定如图所示保5、沿线急停保护装置输送机机头机尾必须安装急停保护装置,巷道内每隔50m 要安装一个急停开关,在装载点、人行过桥处、机头、机尾均应设有急停开关,开关信号要接入带式输送机控制系统.槽钢纵梁利用急停开关本身加条形钢板用螺丝固定在皮带纵梁上,园纵梁做卡子将急停开关固定在皮带纵梁上.拉线采用专用钢丝拉绳,拉绳与急停开关手把套编一起,沿线拉绳用托环架设,托环内径Φ20,托环间距6米.槽钢纵梁安装在纵梁底辊托架孔上,圆纵托环梁用8铅丝制作.如图所示圆纵梁托环6、近身保护装置当人员站出现在双滚筒上方时,皮带保护动作,皮带不能开车.安装标准：依据集团公司要求上带距顶板≤900mm 可不安装近身保护,上带距顶板＞900mm 必须安装近身保护,安装在驱动滚筒前侧或后侧皮带中线上方,监视范围为主副滚筒如图所示.上顶为棚子支护时,近身保护支架做成卡缆结构与棚子固定好,近身保护装置与近身保护支架用螺栓固定.上顶为锚网支护时,近身保护支架做成长条钢板结构,材料选用3~5mm 钢板与锚杆固定,近身保护装置与近身保护支架用螺栓固定卸载滚副滚主滚Φ207、皮带保护安装总体示意图。

情况而定。

1、带式输送机机头和机尾必须装设放置人员与驱动滚筒和导向滚筒相接触的防护栏。

有人工作的倾斜运输巷道中，必须设有防止输送机上物料意外滚出伤人的安全防护设施
2.带式输送机应加设软启动装置，下运带式输送机应加设软制动装置。

3.液力耦合器严谨使用可燃性传动介质（调速型液力耦合器不受此限）
4.倾斜巷道中的输送机，上运时，必须同时装设防逆止装置、制动装置；下运时必须
5.带式输送机巷道中行人跨越带式输送机处应设过桥。

皮带八大保护安装标准
皮带八大保护的安装标准如下：
1.防静电保护：安装静电导电带，防止静电积聚引发火灾或爆炸。

2.防火保护：安装防火带，以防止煤尘爆炸。

3.防护罩保护：安装防护罩，可以有效防护皮带系统的运行部件，避免人员误触或进入。

4.防护门保护：安装防护门，保证矿井的进出口只有经过授权人员才能打开。

5.跑偏保护：安装皮带跑偏保护装置，及时发现和纠正皮带跑偏状态。

6.速度保护：安装皮带速度监测装置，实时监测皮带的运行速度，避免超速引发事故。

7.润滑保护：煤矿皮带应设置润滑保护装置，能够自动给予皮带适量的润滑，减少磨损和摩擦，延长皮带的使用寿命。

8.急停装置：煤矿皮带应装备有急停按钮，在发生紧急情况时能够快速切断电源，确保人员和设备的安全。

皮带保护安装标准 Modified by JACK on the afternoon of December 26, 2020皮带机保护安装标准一、带式输送机需安装的保护1.驱动滚筒防滑保护，2.堆煤保护，3.防跑偏装置，4.温度保护，5.烟雾保护，6.超温自动洒水装置，7.主要带式输送机巷道内应安设沿线紧停保护装置，8.在主要运输巷道内安设的带式输送机还应装设：（1）输送带张紧力下降保护装置和防撕裂保护装置；（2）在机头和机尾防止人员与驱动滚筒或导向滚筒相接触的防护栏；（3）倾斜井巷中使用的带式输送机，上运时必须同时装设防逆转装置和制动装置；下运时必须装设制动装置。

二、各种保护的作用与安装位置：1.防滑保护装置防滑保护装置的作用是当驱动滚筒与输送带打滑摩擦时，使带式输送机自动停机。

磁铁式：防滑保护装置应将磁铁安装在从动滚筒的侧面，速度传感器要安装在与磁铁相对应的支架上，当皮带机滚筒转速低于设定值并保持5秒钟时，皮带机将自动断电停机。

滚轮式防滑保护：传感器安装在下胶带上面或者上胶带下面2.堆煤保护装置堆煤保护装置的作用是当皮带输送机机头发生堆煤时，使带式输送机自动停机。

堆煤保护装置安装一般分两种情况：一种是安装在煤仓上口，堆煤保护传感器的安装高度，应在低于机头下胶带200mm水平以下，其平面位置应在煤仓口范围之内，当煤堆积触及到堆煤保护探头时，保护器将自动停机报警。

另一种是安装在两部带式输送机搭接处，在两部皮带机搭接处堆煤保护传感器的安装高度，应在后部输送机机头滚筒轴线水平以下，其平面位置应在前部胶带机的煤流方向，且距离应在前部胶带机机架侧向200-300mm，当堆煤触及到堆煤保护探头时，保护器将自动停机报警。

3.防跑偏保护装置防跑偏保护装置的作用是，在输送带发生跑偏时，使输送带自动纠偏；在严重跑偏时，使输送机自动停机。

（1）在用带式输送机在机头和机尾均安装一组跑偏保护传感器，当胶带运输机的胶带发生跑偏时，胶带推动臂式滚动导杆，当偏离夹角大于200（允许误差±30）时，跑偏开关动作，保护器主机开始报警，但不造成停机；保护器主机经过5-10s延时后，如胶带仍处于跑偏状态，保护器主机将自动切断电源，实现跑偏保护。

皮带机8大保护及安装标准皮带机是一种用于输送物料的设备，广泛应用于矿山、冶金、煤矿、港口、建筑材料、化工等行业。

为了确保皮带机的安全运行和延长使用寿命，需要采取相应的保护措施和按照标准进行安装。

以下是皮带机的8大保护及安装标准：1.防尘保护：皮带机运行过程中，会产生大量的尘埃，如果不做好防尘保护措施，会对作业人员的健康产生影响，甚至引发火灾。

因此，在安装皮带机时，需要设置合理的尘埃收集装置，并定期清理。

2.防水保护：在一些湿润的环境中运行的皮带机，需要采取防水措施，防止水分进入设备内部，影响正常运行。

安装时，要选择防水性能好的材料，并加强设备密封。

3.防冻保护：在寒冷地区使用皮带机时，需要采取防冻措施，防止设备冻结或受损。

安装时，可加装加热装置，并使用抗冻液。

4.防干预保护：为了防止外界对皮带机的干预操作，需要对设备进行防护。

可以设置密码锁、安装监控设备等，确保设备正常运行。

5.安全防护：皮带机是一种高速运行的设备，存在较大的安全隐患。

在安装时，需要设置防护挡板、安全警示标志等，保证作业人员的安全。

6.设备维护保养：为了保证皮带机的正常运行，需要定期进行维护保养工作。

包括清理设备、润滑零部件、检查设备的电气系统等。

安装时，要确保维护保养通道畅通，方便操作。

7.电器保护：皮带机的电气系统容易受到电击、短路等问题的影响，为了保护电器设备的安全性，需要采取相应的措施。

安装时，要确保电气系统与设备的安全距离，采取防护措施。

8.特殊环境保护：有些特殊环境下，如高温、腐蚀、爆炸等条件下使用皮带机，需要采取特殊的保护措施。

在安装时，要根据特殊环境的要求选择适用的材料和装置。

以上是皮带机的8大保护及安装标准。

为了确保皮带机的安全运行和延长使用寿命，需要在安装过程中严格按照标准进行操作，并定期进行设备维护保养。

只有做好各项保护和安装工作，才能保证皮带机的正常运行和生产效益。

开滦唐山矿业公司采、掘工作面及运输巷带式输送机保护安装规定为贯彻落实煤业公司“加强综采综掘设备管理规定”的要求，加强采掘胶带输送机各种保护的管理，使各种保护在胶带运行时能确实起到灵敏、可靠的保护作用，特制定本安装规定。

各单位要对照本规定认真执行，保证胶带输送机的安全运行。

一、急停保护：1、急停开关每100米安装一个，其中机头、机尾各安装一个, 开关应具有自锁和复位功能。

2、工作人员在距急停开关不大于50米范围内能随时利用急停拉线有效终止带式输送机的运行。

3、急停开关必须用专用卡子固定在带式输送机纵梁外侧，不得用铁丝随意捆绑。

4、拉线统一用1分钢丝绳，中间不得有接头卡阻且在相邻两个急停开关之间用专用吊环悬挂在纵梁上。

5、线缆应悬挂在巷帮上，并在接急停开关处沿上顶吊好，向下垂直布置。

二、防偏保护：1、分别在机头机尾（5米内）合适位置在带式输送机两侧安装两对防偏保护装置。

2、带式输送机中部每200m安设一对防偏保护装置。

3、防偏保护装置必须用专用卡子固定在带式输送机纵梁两侧，其安装位置应能在胶带跑偏，皮带超出托辊端部边缘20mm时，中止皮带运行。

4、线缆悬挂合理整齐，横平竖直。

三、煤位保护：1、煤位保护应用统一铁架悬挂在带式输送机机头卸载滚筒的上前方，铁架固定在巷顶。

2、缆线不得随意悬挂，应沿铁架、巷顶悬挂。

四、速度传感器：1、磁铁应用专用卡子固定在卸载滚筒一侧。

传感器用专用卡子固定在机头架子上。

位置相对，间距符合标准规定。

2、线缆与防偏保护线缆应在一起排列悬挂整齐。

3、1.2m胶带滚轮式速度传感器应安装在带式输送机机头5m范围内，且在非承载皮带上方，轮与皮带紧密相触同步转动。

五、温度保护、烟雾保护、自动洒水保护：温度保护、烟雾保护、自动洒水保护在驱动滚筒处必须安设一组，其他部位根据胶带长度确定。

当带式输送机长度小于等于500米时，沿途至少应安设2组（包括驱动滚筒处），使用长度超过500米时，按每延长500米内至少增加一组设置。

皮带保护安装标准
皮带在机械传动中起着非常重要的作用，它能够传递动力，保证机械设备的正常运转。

为了确保皮带能够正常工作并延长使用寿命，正确的安装和保护是至关重要的。

本文将为大家介绍皮带保护安装的标准，希望能够对大家有所帮助。

首先，皮带的安装需要注意以下几点，在安装皮带之前，要先检查皮带轮和传动轴的轴线是否平行，轴心是否在同一平面上，以及两个皮带轮的中心距是否符合要求。

在安装过程中，要保证皮带的张紧力合适，过紧会导致皮带和轴承的过早磨损，过松则会导致打滑。

另外，还要注意皮带的选择，要根据传动功率、传动比等参数选择合适的皮带型号和规格。

其次，对于皮带的保护也是非常重要的。

在使用过程中，要定期检查皮带的磨损情况，一旦发现磨损严重，要及时更换。

另外，要保持皮带的清洁，避免油污和灰尘的积累，这些都会影响皮带的工作效果。

在运行中，要避免皮带长时间空转或者急剧启停，这样会对皮带造成损伤。

另外，要避免皮带受到过大的冲击负荷，避免使用过大的传动功率，这些都会对皮带的使用寿命造成影响。

最后，对于皮带的安装和保护，需要注意以下几点，在安装时要根据设备的实际情况选择合适的安装方式，不同的设备可能需要采用不同的安装方式。

在使用过程中要定期进行检查和维护，及时发现问题并进行处理。

另外，要注意使用环境的影响，避免长时间在潮湿、高温、腐蚀等恶劣环境下使用皮带。

总之，皮带的安装和保护是非常重要的，正确的安装和保护能够延长皮带的使用寿命，提高设备的运行效率。

希望大家能够重视皮带的安装和保护工作，确保设备的正常运转和安全生产。

煤矿皮带保护安装标准煤矿皮带保护安装标准是指在煤矿生产过程中，为了保障皮带输送机的安全运行，减少事故发生，确保工人的人身安全和设备的正常运转，制定的一系列规范和要求。

下面是煤矿皮带保护安装标准的一些相关参考内容：1. 设备选型标准在选择煤矿皮带保护设备时，需要考虑设备的质量和可靠性，确保其能够稳定运行。

应选择专业生产厂家生产的符合国家标准和相关行业规定的设备，并具备相关的认证和检测报告。

2. 安装位置要求煤矿皮带保护设备的安装位置应根据具体的煤矿工艺流程和布置，确保其能够覆盖到需要保护的区域。

同时，还应考虑设备的便于监控和操作，以及防止其他设备干扰等因素。

3. 安装高度要求煤矿皮带保护设备的安装高度应根据皮带输送机的具体情况进行调整。

一般情况下，安装高度应使设备能够有效监测到皮带的异常情况，并能够及时采取相应的措施。

4. 安装角度要求在安装煤矿皮带保护设备时，需要考虑设备的安装角度。

安装角度应使设备能够正常工作，并保证其监测到的数据准确性。

通常情况下，安装角度应保持在设备设计要求范围内，并进行调整和校准。

5. 安装固定要求煤矿皮带保护设备的固定应牢固可靠，不得出现松动、晃动等情况。

安装固定应使用符合要求的紧固件，并按照设备说明书要求进行安装。

在固定过程中，还需要注意不要损坏设备的结构和功能。

6. 电气安装要求煤矿皮带保护设备的电气安装应符合国家电气相关标准和规定。

应按照设备出厂时的电气图纸进行布线，并确保接线正确可靠。

在布线过程中，还应注意电缆的规格、长度和安装位置，以及隔离、接地等安全措施。

7. 接地和屏蔽要求煤矿皮带保护设备的接地和屏蔽应符合国家相关标准和规定。

应采取可靠的接地措施，确保设备的安全运行。

同时，还需对设备进行屏蔽，以减少外界电磁干扰和噪音。

8. 安装调试要求在完成煤矿皮带保护设备的安装后，需要进行必要的调试工作。

调试应按照设备说明书要求进行，确保设备能够正常运行并有效监控皮带的运行情况。

带式输送机保护装置安装标准一、防滑保护1、保护特性当输送带速度小于或大于额定转速时，防滑保护会立即报警，同时中止带式输送机的运行。

注意：对带式输送机的正常启动和停止的速度变化，防滑保护装置不应有保护动作。

简易防滑保护应安设在改向滚筒侧面，与滚筒侧面距离不得超过50mm，防滑保护安装时，传感器应采用标准托架固定在带式输送机大架上，严禁用铁丝和其它物品捆扎固定。

二、堆煤保护1、保护特性堆煤保护在2s内连续监测到煤位超过预定值，应报警，中止带式输送机运行。

由改变传感器的偏角或动作行程实现保护的堆煤保护装置，其保护动作的作用力不大于9.8N。

2、安装规范及要求（1）两部带式输送机转载搭接时，堆煤传感器在卸载滚筒前方吊挂，传感器触头水平位置应在落煤点的正上方，距下部胶带上带面最高点距离不大于500mm，且吊挂高度不高于卸载滚筒下沿。

注意：1、传感器触头位置在带面中间。

2、安装时要考虑到洒水装置状况，防止堆煤保护误动作。

（3）胶带与煤仓直接搭接时，分别在煤仓满仓位置及溜煤槽落煤点上方500mm各安装一个堆煤保护传感器，两处堆煤保护传感器都必须灵敏可靠。

三、跑偏保护1、保护特性（1）当运行的输送带跑偏超过托辊边缘10mm（如使用三联辊的带式输送机超过70mm），跑偏保护应报警。

（2）当运行的输送带超出托辊20mm，（如使用三联辊的带式输送机超过70mm），经过5-15s后，跑偏保护装置应可靠动作，能够中止带式输送机运行。

（3）对于使用接触式跑偏传感器之类的跑偏保护装置，其保护动作所需作用于跑偏传感器中点正向力为20-100N。

2、安装规范及要求带式输送机的跑偏保护应成对使用，距离机头10-15米处，当带式输送机有坡度变化时，应在变坡位置处安装一组；简易跑偏保护只需在机头安装即可，跑偏保护应用专用托架固定在带式输送机大架或纵梁上，对带式输送机上带的跑偏情况进行保护。

四、烟雾保护1、保护特性连续2s内，烟雾浓度达到1.5%时，烟雾保护应报警，中止带式输送机运行，同时启动自动洒水装置，洒水降温。

1）、速度保护：当皮带机运行时，从动滚筒安全不转，连续超过5-10S时，低速故障报警信号延时保持约2S ±1S。

（2）、堆煤保护：当煤位传感器的导杆偏离中心线45°±5°时，延时13秒，实现故障保护停车。

（3）、跑偏保护：当跑偏传感器的导杆偏离中心线15°±5°时，经延时10S ±5S，实现跑偏故障保护。

（4）、烟雾保护：当产生烟雾时，烟雾传感器将此信号送给主机，立即实现烟雾保护。

（5）、温度保护：当监测点温度超过温度传感器的设定温度时（＋80℃），本产品立刻实现温度故障保护。

（6）、沿线紧急停车保护：当沿线的某一紧急停车开关被接通时，本产品立即实现停车保护功能。

（7）、撕带保护：当运输带撕裂时，撕带传感器把电信号传给主机，主机立即实现停车保护功能。

（撕带传感器属用户自选件，需另外收取费用）。

各种故障在本仪器上均具有相应的指示，同时发出语音报警。

保护后均处于故障自锁状态，并发出相应的语音报警声。

4、每台的主机通过手持式话筒可以实现半双工对讲，同时具有联系打点信号的功能。

Q/HRZ邯郸市润泽机械设备有限责任公司企业标准Q/HRZ 01-2012KHP-105矿用带式输送机保护装置2012-02-10发布 2012-03-01实施邯郸市润泽机械设备有限责任公司发布Q/HRZ01-2012前言KHP-105 矿用带式输送机保护装置为保证保护带式输送机的安全、可靠运行而设置。

本标准按照标准化等有关要求，结合本产品的特点制定。

本标准由邯郸市润泽机械设备有限责任公司负责起草。

本标准主要起草人：王成君、王博、李双华、牛振波。

本标准首次发布2012-02-10Q/HRZ01-2012KHP-105矿用带式输送机保护装置1. 范围本标准规定了KHP-105矿用带式输送机保护装置（以下简称保护装置）的技术要求、试验方法、检验规则、标志、包装、运输和贮存等。

本标准适用于煤矿井下、露天煤矿、洗煤厂等工作场所所用的带式输送机保护装置。

2. 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 3836.1-2000 爆炸性气体环境用电气设备第一部分：通用要求GB 3836.2-2000爆炸性气体环境用电气设备第二部分：隔爆型“d”GB 3836.4-2000爆炸性气体环境用电气设备第四部分：本质安全型“i”GB 4208-2008 外壳防护等级（IP代码）GB 2423.1-2001 电工电子产品基本环境试验规程试验A：低温试验方法GB 2423.2-2001 电工电子产品基本环境试验规程试验B：高温试验方法GB/ 2423.4-1995 电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB/ 2423.5-1995 电工电子产品环境试验规程第二部分：试验方法试验Ea和导测：冲击GB/ 2423.10-1995 电工电子产品基本环境试验规程第二部分:试验方法试验Fc和导测:振动（正弦）GB/T 14048.1 低压开关设备和控制设备总则AQ 1043-2007 矿用产品安全标志标识MT 872-2000 煤矿用带式输送机保护装置技术条件3. 型式及基本参数3.1 防爆型式：矿用隔爆兼本安型、矿用本安型、及其它复合型设备组成3.2 产品型号及其含义K H P ---105登记序号带式输送机矿用保护设备3 .3 主要技术参数3.3.1 主机防爆型式：矿用隔爆兼本安型，标志：Exd［ib］Ⅰ3.3.2 各种传感器为矿用本安型，标志：ExibⅠ3.3.3 电气参数a．额定输入电压：AC127V；额定电流：0.2Ab．Uo：DC 12V；Io：1000mA; Ui: DC12V; Ii:450mA; Lo: 2mH Co: 0.2μＦc．各传感器与主机间连接电缆长度不超过1000m；分布电感≤1mH/km，分布电容≤0.1μＦ/km。

皮带跑偏保护安装标准
一、安装标准
1. 位置确定：皮带跑偏保护应安装在皮带机头部和尾部，以及有转载点的位置。

2. 基础制作：根据设计要求，确定基础的位置和尺寸，并做好标记。

基础应采用混凝土浇筑，并保证平整度和稳定性。

3. 支架安装：在制作好的基础上，按照设计要求安装支架。

支架应保证稳定性和垂直度，同时注意支架的固定方式和紧固件的使用。

4. 传感器安装：将跑偏传感器安装在支架上，调整好角度并固定。

传感器应避免安装在物料堆积或粉尘较大的地方，同时注意保护传感器不受损坏。

5. 信号线连接：将跑偏传感器的信号线与主机的信号线连接，确保连接牢固可靠。

6. 调试运行：在安装完成后，对皮带跑偏保护进行调试。

调整传感器角度、灵敏度等参数，并试验其运行效果。

二、注意事项
1. 在安装过程中，应保持清洁和安全，避免杂物和粉尘进入传感器内部。

2. 安装过程中不得随意改动传感器的参数或结构，如需调整，应在专业人员的指导下进行。

3. 在运行过程中，应定期检查跑偏保护的运行情况，及时发现
并处理问题。

4. 对于长期不用的跑偏保护装置，应定期进行维护和保养，保证其处于良好状态。

5. 在使用过程中，如遇到问题或故障，应立即停机检查，并联系专业人员进行维修。

皮带保护安装及技术标准
1、带式输送机机头和机尾必须装设放置人员与驱动滚筒和导向滚筒相接触的防护栏。

有人工作的倾斜运输巷道中，必须设有防止输送机上物料意外滚出伤人的安全防护设施
2.带式输送机应加设软启动装置，下运带式输送机应加设软制动装置。

3.液力耦合器严谨使用可燃性传动介质（调速型液力耦合器不受此限）
4.倾斜巷道中的输送机，上运时，必须同时装设防逆止装置、制动装置；下运时必须装设制动装置。

5.带式输送机巷道中行人跨越带式输送机处应设过桥。

皮带保护的安全规定及标准，一文读懂带式输送机综合保护装置安装位置技术标准一、带式输送机综合保护安装标准（一）防滑保护1、防滑保护的作用防滑保护装置的作用是当驱动滚筒与输送带打滑摩擦时，使带式输送机自动停机。

我矿使用的防滑保护主要是速度传感器配合磁钢完成的。

2、防滑保护的安装位置⑴速度传感器式防滑保护装置：将磁铁安装在改向滚筒的侧面，速度传感器安装在与磁铁相对应的皮带架上，速度传感器探头的中心应对准磁钢的中心，两者皆要用螺丝固定牢固，间距5-10mm，动作灵敏可靠为止。

⑵滚轮式防滑保护装置：应将速度传感器安装在下胶带上表面，并使胶带与滚轮保持足够的驱动摩擦力，要求固定牢固，偏离皮带中心线不超过±100mm。

3、防滑保护的试验方法⑴传感器式防滑保护装置试验方法是使传感器远离磁钢，胶带输送机延时5秒钟应能自动停机。

⑵滚轮式防滑保护装置试验方法是将滚轮提起使其脱离皮带表面，胶带输送机延时5秒钟应能自动停机。

4、防滑保护的试验周期防滑保护应每天在检修期间试验一次，并填写试验记录。

（二）堆煤保护1、堆煤保护的作用堆煤保护装置的作用是当皮带输送机机头发生堆煤时，使带式输送机自动停机。

2、堆煤保护的安装位置（1）两部带式输送机转载搭接时，堆煤保护传感器在卸载滚筒前方吊挂，传感器触头水平位置应在落煤点的正上方，距下部胶带上带面最高点距离不大于500mm，且吊挂高度不高于卸载滚筒下沿，安装时要考虑到洒水装置状况，防止堆煤保护误动作。

（2）胶带与煤仓直接搭接时，分别在煤仓满仓位置及溜煤槽落煤点上方500mm处各安装一个堆煤保护传感器，两处堆煤保护传感器都必须灵敏可靠。

（3）堆煤保护控制线应自巷道顶板垂直引下，传感器触头垂直吊挂，并可靠固定，严禁随风流摆动，以免引起保护误动作。

（4）带式输送机机头安装有除铁器或其它设施，影响堆煤保护传感器安装时，应加工专用托架安装，确保传感器固定牢固。

3、堆煤保护的试验方法胶带输送机正常运行时，人为的推动堆煤保护传感器触头，使保护动作，胶带输送机延时1～3秒钟应能自动停机。
