SIEMENSSIPARTPS26DR5210定位器讲课稿
讲师：刘莹
一、简介
调节阀是控制系统的终端，一旦其发生故障，将直接影响装置的安全运行，
对生产过程影响非常大。运用智能阀门定位器，能够更好的改善调节阀的流量特
性和性能，提升生产控制能力，为装置的安全稳定生产提供保障。西门子定位器
是应用最广泛的智能电气阀门定位器，可用于直行程和角行程的阀门。
二、6DR5210定位器的组成
简单的说，6DR5210是一种具有HART通信协议的阀门定位器，由三部分组
成：
2.1.1、微处理器电子控制的模件，包括HART通信模块和就地用户界面开关；
2.1.2、电/气动转换器模件的压电阀；
2.1.3、阀位传感器。
2.2、阀门定位器内部各部件的位置
阀门定位器在安装接线、初始化和使用过程中，需要设置和调节一些小部件，
图1、2介绍了各部件的具体位置。
图1图1中，1是滑动摩擦离合器调节轮，2是滑动摩擦离合器锁紧轮，3是传动比例选择杆，4是Y1输出限流器调节螺钉，5是排气口消声器，6是单作用压电阀。
图2图2中，1是PA总线屏蔽接地卡子，2是传动比例选择杆的锁紧轮，3是位
置反馈Iy模块，4是Alarm报警模块，5是PA总线阀门定位器主板。
三、6DR5210的工作原理
6DR5210采用微处理器对给定值和位置反馈作比较。如果微处理器检测到偏
差，它就用一个五步开关程序来控制压电阀，压电阀进而调节进入执行机构气室
的气流量。
五步为：
第一步确定阀门定位器的正反作用
第二步确定阀门定位器的零点和量程
第三步确定阀门的开关时间
第四步确定最小的定位增量
第五步根据执行机构实际情况优化瞬态响应
四、西门子定位器与传统定位器的优势
1、SIPARTPS2智能阀门定位器电子控制单元采用了微处理器，控制阀门开
度的输入信号和阀位的反馈信号，通过CPU运算处理，输出给压电阀，压电阀
接收到的信号是脉宽可调的脉冲信号，使阀门的控制精度更高。由于采用了压电阀作为电气转换的元件，压电阀只有在阀门有偏差并执行调节动作时才耗气，所
目 录
1 安全信息 ……………………………………………………………. 1
术语定义 …………………………………………………………… 1
前言 …………………………………………………………………. 1
2 定位器的供货范围 ………………………………………………….. 2
3 组装 …………………………………………………………………
概述 …………………………………………………………………
定位器在潮湿环境中的使用 ……………………………………
定位器在易受到强加速作用力或震动场合的使用 ……………
直行程执行机构的连接附件 ………………………………………
组装顺序 ……………………………………………………………
角行程执行机构的连接附件 ………………………………………
组装顺序………………………………………………………………
4 可选附件的安装 ……………………………………………………
5 电气连接 ……………………………………………………………
6 气动连接 ……………………………………………………………
注入仪表空气开关 ………………………………………………..
限流器 ………………………………………………………………
7 调试（见散页“操作—简要说明”） ………………………………
直行程执行机构调试准备 …………………………………………
直行程执行机构的自动初始化 …………………………………
直行程执行机构的手动初始化 …………………………………
角行程执行机构调试准备 …………………………………………
角行程执行机构的自动初始化 …………………………………
角行程执行机构的手动初始化 …………………………………
故障校正……………………………………
阀门定位器的简明操作指南………………..
西门子阀门定位器中文说明书
一、概述
西门子阀门定位器是一种用于控制工业阀门开度的高精度设备。它能够接收来自控制系统的信号，并将其转化为准确的阀门动作，以实现对工艺过程中流体流量、压力等参数的精确控制。
二、工作原理
西门子阀门定位器通过检测阀门的实际位置，并将其与控制系统给定的目标位置进行比较，然后根据偏差信号驱动阀门执行机构，使阀门移动到目标位置。其工作原理基于电气转换和反馈控制技术。
定位器内部包含传感器、放大器、控制器等部件。传感器用于检测阀门的行程或转角，并将其转换为电信号。放大器将微弱的电信号放大，以驱动执行机构。控制器则根据输入信号和反馈信号的差异，计算出控制输出，确保阀门准确地定位在所需的位置上。
三、产品特点
1、 高精度定位
能够实现精确到毫米级的阀门定位，满足各种严格的工艺控制要求。
2、 快速响应
对控制信号的变化能够迅速做出反应，使阀门动作及时、准确。 3、 多种通信接口
支持多种工业通信协议，方便与不同的控制系统集成。
4、 自诊断功能
可实时监测自身的工作状态，及时发现并报告故障，便于维护和维修。
5、 适应性强
能够适应不同类型的阀门和执行机构，具有广泛的应用范围。
四、安装与调试
1、 安装前的准备
检查阀门和执行机构的状态，确保其完好无损。
准备好安装所需的工具和附件。
2、 安装步骤
将定位器安装在阀门执行机构上，并确保安装牢固。
连接气源和电气信号线路，注意连接的正确性和密封性。
3、 调试步骤
打开气源和电源，使定位器处于工作状态。
通过操作控制系统，给定不同的阀门开度信号，观察定位器的响应和阀门的动作。 调整定位器的参数，如增益、死区等，以获得最佳的控制性能。
五、操作与使用
1、 操作界面
定位器通常配备有显示屏和操作按键，用于显示工作状态和参数设置。
2、 常用操作
手动操作：可以通过手动按键或旋钮，临时控制阀门的开度。
自动操作：在正常工作状态下，由控制系统自动控制阀门的开度。

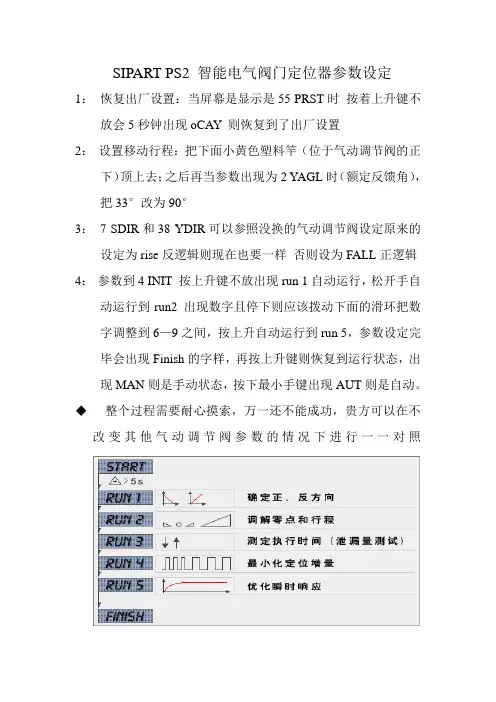

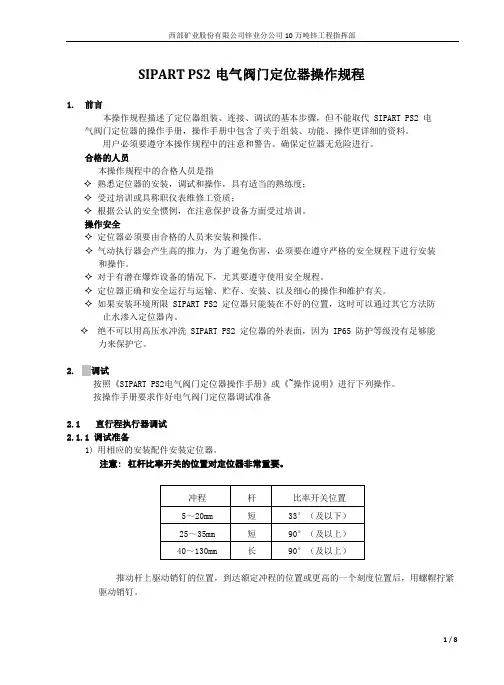

SIPART PS2 智能电气阀门定位器参数设定
1： 恢复出厂设置：当屏幕是显示是55 PRST时 按着上升键不放会5秒钟出现oCAY 则恢复到了出厂设置
2： 设置移动行程：把下面小黄色塑料竿（位于气动调节阀的正下）顶上去；之后再当参数出现为2 YAGL时（额定反馈角），把33°改为90°
3： 7 SDIR和38 YDIR可以参照没换的气动调节阀设定原来的设定为rise反逻辑则现在也要一样 否则设为FALL正逻辑
4： 参数到4 INIT 按上升键不放出现run 1自动运行，松开手自动运行到run2 出现数字且停下则应该拨动下面的滑环把数字调整到6—9之间，按上升自动运行到run 5，参数设定完毕会出现Finish的字样，再按上升键则恢复到运行状态，出现MAN则是手动状态，按下最小手键出现AUT则是自动。
整个过程需要耐心摸索，万一还不能成功，贵方可以在不
改变其他气动调节阀参数的情况下进行一一对照
