多图详解西门子阀门定位器调试(1)工作方式SIPART PS2 型智能电气阀门定位器的工作原理与传统定位器完全不同。
采用微处理器对给定值和位置反馈作比较。
如果微处理器检测到偏差,它就用一个五步开关程序来控制压电阀,压电阀进而调节进入执行机构气室的空气流量。
当SIPART PS2 采用二线制连接时,它完全从4 至20mA给定信号中获取电源。
亦可从PROFIBUS(SIPART PS2 PA)总线信号中获取电源。
SIPART PS2 定位器采用适当的安装组件固定到直行程或角行程执行机构上,执行机构的直线或转角位移通过安装的组件检测并由一个刚性连接的导电塑料电位器转换,装在直行程执行机构上的组件检测得到的角度误差被自动地校正.微处理器根据偏差(给定值W 与位置反馈信号X)的大小和方向输出一个电控指令给压电阀。
压电阀将控制指令转换为气动位移增量,当控制偏差很大时(高速区)。
定位器输出一个连续信号;当控制偏差不大(低速区),定位器输出脉冲连续;当控制器偏差很小时(自适应或可调死区状态),则没有控制指令输出。
(2)调试调试(初始化)在很大程度上是自动进行的。
在初始化时,微处理器自动确定执行机构的零点,最大行程,作用方向和执行机构的定位速度,用这些来确定最小脉冲时间和死区,从而使控制达到最佳。
使用SIPART PS2定位器上的按键和LCD 可以手动操作气动执行机构。
用于定位器、执行机构和调节阀的监控和诊断功能SIPART PS2(6DR5...)具有检测和当选择极值报警时,能报告执行机构和调节阀变化的多项监控功能,这种诊断对调节阀和执行机构是重要的信息。
可实现测量值(一些极值可调整)的确定和监控,包括:· 行程累积· 行程方向改变次数· 报警计数· 死区自调整· 阀门极限位置(例如:阀座的磨损)· 最高/最低温度下的运行小时数(按照温度等级)· 压电阀运行循环数· 阀门定位时间· 执行机构泄漏对于一台新的或停电时间过长的智能阀门定位器,需重新设置参数,并进行初始化,使其符合使用要求,否则阀门定位器将无法正常运行。
阀门定位器及调节阀日常故障和判断智能阀门定位器在石油化工装置自动化控制系统中的应用在石油化工装置自动化控制系统中,调节阀的选用对精度而言至关重要,它的使用情况影响到产品质量,并关系到装置安全生产。
独山子乙烯厂各装置使用的调节阀包括各个厂家多种类型的产品。
但绝大多数调节阀安装的是普通类型阀门定位器。
现在独山子乙烯厂使用了美国FISHER-ROSEMOUNT公司生产的FIELDVUE智能阀门定位器,经过一年多的运行,与普通阀门定位器的性能、使用情况、性能价格比等方面进行了比较类型配用普通定位器的调节阀配用智能定位器的调节阀基本误差小于全行程的20% 小于全行程的0.5%阀门稳定性稳定极其稳定调校在现场手动调校通过校验仪在现场、机柜或与DCS通讯调校信号源4~20mA或气动信号模拟信号或数字信号性能/价格比低高PID操作无有通讯无HART协议1 FIELDVUE智能阀门定位器的工作原理和特性1.1 智能定位器原理FIELDVUE系列数字式阀门控制器有一个独立的模块基座,它可以很方便地在现场更换而不必拆现场的导线或导管。
这个模块基座包括一些子模块:I/P转换器;PWB (印刷电路板)组件;气动中继器;指示表。
模块基座可以通过换子模块而重新组合。
FIELDVUE系列数字式阀门控制器通过进入端子盒的一对双绞线接受输入信号和电能,输入信号同时到PWB组件子模块,在那里它被附加许多参数,例如多段折线性化中的节点坐标,极限值和其他数值。
然后PWB组件子模块送信号给I/P转换器子模块。
I/P转换器转变输入信号成为气压信号。
该气压信号送到气动中继器,加以放大并作为输出信号送到执行机构。
该输出信号也可以被安置在PWB组件子模块上的压力敏感元件所感受。
用于阀门执行机构的诊断信息。
阀门和执行机构的阀杆位置当作输入信号引入PWB子模块,用作数字式阀门控制器的反馈信号,数字式阀门控制器上也可以配备指示表,指示气源压力和输出压力。
阀门调试看过来—定位器常见故障及方法定位器常见问题解决方法阀门调试看过来—定位器常见故障及方法定位器常见故障1、阀门定位器有输入信号但是没有输出信号。
(1)电磁铁组件发生故障,建议换电磁铁组件。
(2)供气压力不对,建议检查气源压力。
(3)气动放大器挡板零点调整过高,挡板阔别喷嘴。
(4)气路堵塞。
(5)气路连接有误(包括放大器)。
(6)电/气定位器输入信号线正负极接反。
2、阀门定位器没有输入信号但是输出信号一直()大。
(1)气动放大器挡板零点调整过低,挡板过于压紧喷嘴。
(2)喷嘴堵塞。
(3)输出压力缓慢或不正常。
会导致调整阀的膜头受损、漏气,造成有输入信号但调整阀动作缓慢的故障,使调整阀达不到适时调整的效果,处理方法检查膜室,更换膜片。
3、定位器线性不好(1)反馈凸轮或弹簧选择不当或者方向不对。
(2)反馈连杆机构安装不好或者在某些位置有卡住的现象。
(3)喷嘴或挡板有异物。
(4)背压有细小泄漏现象。
阀门定位器的类别介绍阀门定位器是调整阀的紧要附件,通常与气动调整阀配套使用,它接受调整器的输出信号,然后以它的输出信号去掌控气动调整阀,当调整阀动作后,阀杆的位移又通过机械装置反馈到阀门定位器,阀位情形通过电信号传给上位系统。
阀门定位器是掌控阀的紧要附件,它将阀杆位移信号作为输入的反馈测量信号,以掌控器输出信号作为设定信号,进行比较,当两者有偏差时,更改其到执行机构的输出信号,使执行机构动作,建立了阀杆位移量与掌控器输出信号之间的一一对应关系。
阀门定位器按输入信号分为气动阀门定位器、电气阀门定位器和智能阀门定位器:1、气动阀门定位器的输入信号是标准气信号,例如,20~100kPa气信号,其输出信号也是标准的气信号。
2、电气阀门定位器的输入信号是标准电流或电压信号,例如,4~20mA电流信号或1~5V电压信号等,在电气阀门定位器内部将电信号转换为电磁力,然后输出气信号到拨动掌控阀。
3、智能电气阀门定位器它将掌控室输出的电流信号转换成驱动调整阀的气信号,依据调整阀工作时阀杆摩擦力,抵消介质压力波动而产生的不平衡力,使阀门开度对应于掌控室输出的电流信号。
西门子阀门定位器中文说明书一、概述西门子阀门定位器是一种用于控制工业阀门开度的高精度设备。
它能够接收来自控制系统的信号,并将其转化为准确的阀门动作,以实现对工艺过程中流体流量、压力等参数的精确控制。
二、工作原理西门子阀门定位器通过检测阀门的实际位置,并将其与控制系统给定的目标位置进行比较,然后根据偏差信号驱动阀门执行机构,使阀门移动到目标位置。
其工作原理基于电气转换和反馈控制技术。
定位器内部包含传感器、放大器、控制器等部件。
传感器用于检测阀门的行程或转角,并将其转换为电信号。
放大器将微弱的电信号放大,以驱动执行机构。
控制器则根据输入信号和反馈信号的差异,计算出控制输出,确保阀门准确地定位在所需的位置上。
三、产品特点1、高精度定位能够实现精确到毫米级的阀门定位,满足各种严格的工艺控制要求。
2、快速响应对控制信号的变化能够迅速做出反应,使阀门动作及时、准确。
3、多种通信接口支持多种工业通信协议,方便与不同的控制系统集成。
4、自诊断功能可实时监测自身的工作状态,及时发现并报告故障,便于维护和维修。
5、适应性强能够适应不同类型的阀门和执行机构,具有广泛的应用范围。
四、安装与调试1、安装前的准备检查阀门和执行机构的状态,确保其完好无损。
准备好安装所需的工具和附件。
2、安装步骤将定位器安装在阀门执行机构上,并确保安装牢固。
连接气源和电气信号线路,注意连接的正确性和密封性。
3、调试步骤打开气源和电源,使定位器处于工作状态。
通过操作控制系统,给定不同的阀门开度信号,观察定位器的响应和阀门的动作。
调整定位器的参数,如增益、死区等,以获得最佳的控制性能。
五、操作与使用1、操作界面定位器通常配备有显示屏和操作按键,用于显示工作状态和参数设置。
2、常用操作手动操作:可以通过手动按键或旋钮,临时控制阀门的开度。
自动操作:在正常工作状态下,由控制系统自动控制阀门的开度。
六、参数设置1、基本参数包括阀门行程范围、控制信号类型、气源压力等。
调节阀故障分析及处理方法(一)膜片膜头式执行机构一、液位控制调节阀失控打不开液位测量指示已很高,调节器输出也很大,但是调节阀还开不了,只好打机械手轮控制。
检查阀门定位器(拆去膜头连接管,堵上),揿动喷嘴档板机构,定位器无输出变化,检查节流孔是通畅的,拆开放大器发现放大器膜片破了。
更换膜片,调节阀重投入自动控制。
阀门定位器放大器膜片破,背压室无背压,放大器无输出,故调节阀失控。
二、阀门定位器反馈滑杆锈死液位波动厉害,检查发现阀门定位器反馈机构滑杆已全锈死不能转动,只好用手轮控制。
设法敲出滑杆,打锈并加油后装回,调节阀复回正常。
阀门定位器反馈机构,随阀的开度大小变化而加进定位器相应的反馈量。
滑杆锈死,反馈作用力不能随阀的开度大小而变化,而不能使阀的开度停在调节器输出信号相应位置上,致使液位波动不已。
三、压力控制阀不能动作一次工艺减负荷,天然气量减不下来,是天然气压力调节阀门不能动作所致。
检查中发现到阀门的输出信号正常,估计是阀芯才结碳卡死,后加大气动信号,再加手轮作用力才关了此阀。
待停车拆开阀门检查,不出所料,因该阀平时负荷稳定开关甚少,天然气中所带的碳黑在阀杆和导向套之间的很小间隙中结碳卡死。
故以后每年大检修时,均将此阀拆开清洗,以免类似事故。
今日焦点:四、阀芯断失控吸收塔液位控制不住,记录曲线波动下降,检查变送器、调节器均无问题。
打手轮控制时发现手轮压下或提起时均不像平时那么沉重,轻飘飘的,判断是阀芯断裂,被迫停车拆开调节阀处理,是阀芯和阀杆连接处断开。
只好更换阀芯,并将阀芯阀杆连接处堆焊一圈增加强度,以免类似事故。
阀芯断裂是在介质压力下的不平衡力所致。
五、加盘根多调节阀打不开大检修后开车时,液氨闪蒸槽液位高,现场检查发现调节阀未打开,急忙打手轮控制使液位正常,仪表工发现是调节阀在检修时,怕漏液氨,盘根加的过多,压得太紧,摩擦大。
适当松点盘根压疬让其动作灵活,重投自控。
六、流量控制波动空气压缩机防喘振流量控制放空阀,在开车过程中频繁开关,致使流量不稳定。

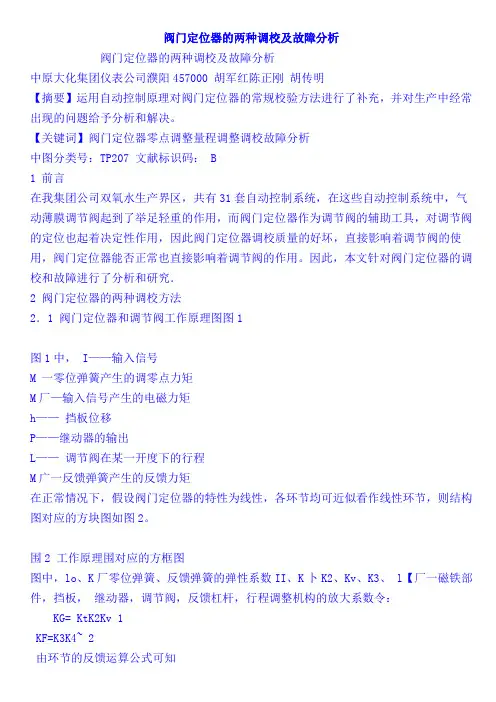

阀门定位器的两种调校及故障分析阀门定位器的两种调校及故障分析中原大化集团仪表公司濮阳457000 胡军红陈正刚胡传明【摘要】运用自动控制原理对阀门定位器的常规校验方法进行了补充,并对生产中经常出现的问题给予分析和解决。
【关键词】阀门定位器零点调整量程调整调校故障分析中图分类号:TP207 文献标识码: B1 前言在我集团公司双氧水生产界区,共有31套自动控制系统,在这些自动控制系统中,气动薄膜调节阀起到了举足轻重的作用,而阀门定位器作为调节阀的辅助工具,对调节阀的定位也起着决定性作用,因此阀门定位器调校质量的好坏,直接影响着调节阀的使用,阀门定位器能否正常也直接影响着调节阀的作用。
因此,本文针对阀门定位器的调校和故障进行了分析和研究.2 阀门定位器的两种调校方法2.1 阀门定位器和调节阀工作原理图图1图1中, I——输入信号M 一零位弹簧产生的调零点力矩M厂—输入信号产生的电磁力矩h——挡板位移P——继动器的输出L——调节阀在某一开度下的行程M广一反馈弹簧产生的反馈力矩在正常情况下,假设阀门定位器的特性为线性,各环节均可近似看作线性环节,则结构图对应的方块图如图2。
围2 工作原理围对应的方框图图中,lo、K厂零位弹簧、反馈弹簧的弹性系数II、K卜K2、Kv、K3、 l【厂一磁铁部件,挡板,继动器,调节阀,反馈杠杆,行程调整机构的放大系数令:KG= KtK2Kv 1KF=K3K4~ 2由环节的反馈运算公式可知LI= KG,1+lGKF V~I.KII 366 ElC Vo1.1 0 2003 No.52.2 一般调校法连接图32.2.1 一般调校法1零位调整,给定电流信号4mA,通过顺时针或反时针旋动调零螺钉,使输出压力为0.2×100KPa左右或调节阀行程有微小位移。
2量程调节给定信号8、12、16、20mA,使阀杆行程应为25%.50%、75%、100%.若量程偏大或偏小,调整螺母,直至量程符合要求.3重复步骤1. 2,使量程零点达到规定值。
智能机械6种阀门定位器操作方法及故障说明智能机械阀门定位器是一种先进的控制设备,可用于对阀门的开关进行自动定位和控制。
以下是关于智能机械阀门定位器的六种操作方法以及常见故障的说明。
操作方法一:定位模式1.将定位模式选择开关设定为“定位”模式。
2.通过操作控制系统或按下设备上的按钮,启动阀门动作。
3.定位器会对阀门进行自动定位,并将准确的位置信息反馈给控制系统。
操作方法二:手动操作1.将定位模式选择开关设定为“手动”模式。
2.手动旋转定位器上的手轮,可以直接控制阀门的开关。
3.手动操作通常用于紧急情况或设备维护。
操作方法三:旁路操作1.将定位模式选择开关设定为“旁路”模式。
2.在该模式下,阀门可以完全绕过定位器,实现手动操作。
3.这种操作方法适用于设备维护或维修期间,需要暂时关闭定位器。
操作方法四:反馈检测1.将定位模式选择开关设定为“反馈”模式。
2.反馈模式下,定位器会检测阀门位置,并将实际位置信息反馈给控制系统。
3.这种操作方法可用于验证阀门位置是否正确,以及对定位器进行校准。
操作方法五:自学习1.将定位模式选择开关设定为“自学习”模式。
2.自学习模式下,定位器会通过对阀门进行多次操作,自动学习并记录阀门的动作曲线和位置信息。
3.这种操作方法可以提高定位器的准确性,并使其能够自动适应不同的阀门特性。
操作方法六:故障排除1.当定位器发生故障时,首先检查供电是否正常,并检查与控制系统之间的连接是否良好。
2.检查阀门是否受阻或损坏,以及定位器的传感器是否正常工作。
3.如果以上排除故障方法无效,可以尝试重启定位器或进行其他维护和修复操作。
智能机械阀门定位器的常见故障包括:1.供电故障,如电源线松动或断开。
2.控制系统故障,如信号传输错误或控制器故障。
3.传感器故障,如位置传感器损坏或失效。
4.阀门受阻,阀门卡死或被异物阻塞。
5.定位器内部机械零件损坏,如齿轮断裂或传动带脱落。
6.环境因素导致的故障,如温度过高或湿度过高导致部件损坏。
