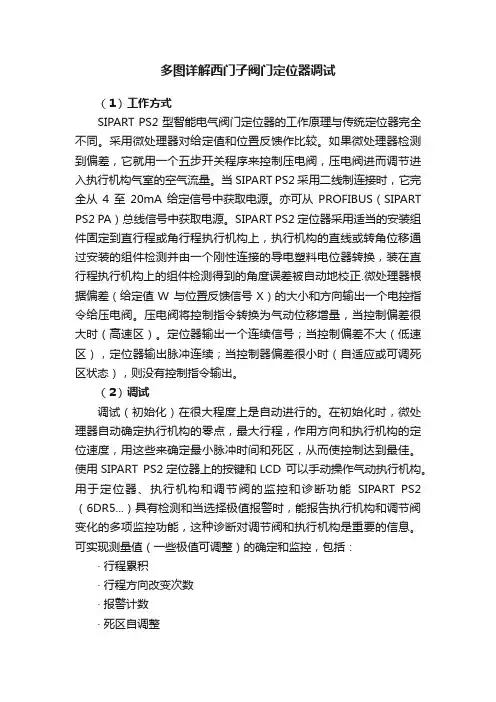

多图详解西门子阀门定位器调试（1）工作方式SIPART PS2 型智能电气阀门定位器的工作原理与传统定位器完全不同。

采用微处理器对给定值和位置反馈作比较。

如果微处理器检测到偏差，它就用一个五步开关程序来控制压电阀，压电阀进而调节进入执行机构气室的空气流量。

当SIPART PS2 采用二线制连接时，它完全从4 至20mA给定信号中获取电源。

亦可从PROFIBUS（SIPART PS2 PA）总线信号中获取电源。

SIPART PS2 定位器采用适当的安装组件固定到直行程或角行程执行机构上，执行机构的直线或转角位移通过安装的组件检测并由一个刚性连接的导电塑料电位器转换，装在直行程执行机构上的组件检测得到的角度误差被自动地校正.微处理器根据偏差（给定值W 与位置反馈信号X）的大小和方向输出一个电控指令给压电阀。

压电阀将控制指令转换为气动位移增量，当控制偏差很大时（高速区）。

定位器输出一个连续信号；当控制偏差不大（低速区），定位器输出脉冲连续；当控制器偏差很小时（自适应或可调死区状态），则没有控制指令输出。

（2）调试调试（初始化）在很大程度上是自动进行的。

在初始化时，微处理器自动确定执行机构的零点，最大行程，作用方向和执行机构的定位速度，用这些来确定最小脉冲时间和死区，从而使控制达到最佳。

使用SIPART PS2定位器上的按键和LCD 可以手动操作气动执行机构。

用于定位器、执行机构和调节阀的监控和诊断功能SIPART PS2（6DR5...）具有检测和当选择极值报警时，能报告执行机构和调节阀变化的多项监控功能，这种诊断对调节阀和执行机构是重要的信息。

可实现测量值（一些极值可调整）的确定和监控，包括：· 行程累积· 行程方向改变次数· 报警计数· 死区自调整· 阀门极限位置（例如：阀座的磨损）· 最高/最低温度下的运行小时数（按照温度等级）· 压电阀运行循环数· 阀门定位时间· 执行机构泄漏对于一台新的或停电时间过长的智能阀门定位器，需重新设置参数，并进行初始化，使其符合使用要求，否则阀门定位器将无法正常运行。

西门子智能定位器调试说明大家好，今天我要给大家讲解一下如何调试西门子智能定位器。

我们要明确一点，这个定位器可不一般，它可是高科技产品，有了它，我们的工作生活就会变得更加便捷。

那么，让我们一起来看看如何让这个神奇的定位器发挥出它的最大功效吧！1. 准备工作在开始调试之前，我们需要做好一些准备工作。

确保定位器的电源已经接通，并且电压稳定。

我们需要了解定位器的使用说明书，这样才能更好地进行调试。

我们需要一台电脑，因为我们将通过电脑来控制和查看定位器的状态。

2. 连接定位器接下来，我们需要将定位器与电脑进行连接。

用USB线将定位器的USB接口与电脑的USB接口相连。

然后，打开电脑，进入设备管理器，查看是否能够识别到定位器。

如果能够识别到，那么恭喜你，第一步已经成功完成！3. 下载驱动程序为了能够更方便地控制和管理定位器，我们需要下载安装一款名为“西门子定位器助手”的软件。

这款软件可以帮助我们实时查看定位器的位置信息，以及对定位器进行一些基本的操作。

下载并安装好软件之后，我们就可以开始进行调试了。

4. 查看定位器状态现在，我们已经成功地将定位器与电脑连接在一起，并且安装好了相关软件。

接下来，我们需要查看定位器的状态。

在电脑上打开“西门子定位器助手”，选择“连接设备”，然后选择我们刚刚连接好的定位器。

此时，我们就可以看到定位器的实时位置信息了。

如果一切正常，那么恭喜你，第二步也已经成功完成！5. 调试定位器在确认定位器状态正常之后，我们就可以开始对定位器进行一些基本的调试了。

我们可以尝试改变定位器的移动方向，看看是否能够准确地显示出新的位置信息。

我们还可以调整定位器的灵敏度，以便更好地适应不同的环境和场景。

这些调试操作都需要在电脑上进行，非常简单方便。

6. 保存设置在完成所有的调试操作之后，我们需要将这些设置保存下来，以便下次使用时能够直接调用。

在“西门子定位器助手”中，选择“保存设置”，然后按照提示输入相关信息即可。

西门子定位器调试步骤一、安装:安装之前先通气,使摆动气缸处于完全关闭状态,同时阀门也要处于关闭状态,这时将气路断开将摆动气缸与阀门安装固定;二、调整确定气路:将定位器进气管和出气管与摆动气缸连接,接通气源,将气压调整到0.4-0.6之间,此时阀门应处于关闭状态,否则将摆动气缸两条气路对换,调整好后气路无需再次更换。

此步操作为确保阀门断电时处于关闭状态;三、改变行程:打开定位器端盖,将比率开关位置调整到90°;四、手动检查:接通4-20mA电流(端子6,8;6+,8-),在组态方式下内(通过长按方式键进入和退出组态方式,正常显示时短按方式键切换手动自动方式)将参数1改为turn,退出组态方式,进入手动方式,按+键阀门应该逐渐打开,按-键阀门应该逐渐关闭。

(若相反,应改变参数1为ncsl)在阀门全行程范围内应转动灵活,无卡阻现象和异响;五、确定显示:手动方式进行检查时,阀门全开时,阀门开度显示值应最大,阀门全关时,阀门开度显示值应最小,否则改变参数38六、确定自动控制方向:切换至自动方式,送入4mA电流阀门应关闭,送入20mA电流阀门应打开,否则改变参数7;七、初始化:通过上述操作,定位器基本信息都已确定。

进入组态方式,在参数4状态下,长按+键,进行自动初始化,初始化完毕会显示finish(期间可能会提示调整量程下限,调整转差离合调整轮,使显示处于8左右后短按+键,初始化会继续完成),短按方式键退出组态方式,长按方式键退出组态方式。

八、开关量确定:将仪表预给料触点接至(端子9,10)将定位器参数42改为DOWN,停止预给料,阀门应全部关闭。

九、输出电流测试:若配置输出电流反馈板,将电流板安装连接好,测试在不同开度电路输出值均正确(至少测试四个点)方可。

十、调试结果检查:进入自动方式,送入4mA 阀门应完全关闭同时显示为最小值,送入12mA阀门应处于半开状态同时显示为量程的一半左右,送入20mA阀门应处于完全打开状态同时显示为最大值,此时断电阀门在气压作用下应完全关闭。

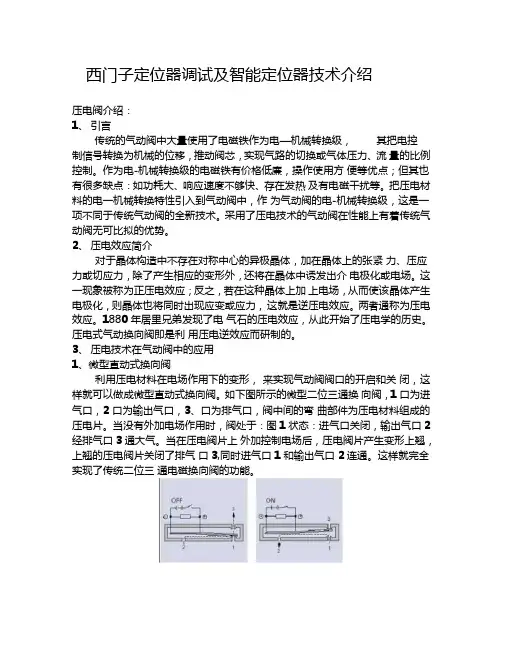

西门子定位器调试及智能定位器技术介绍压电阀介绍：1、引言传统的气动阀中大量使用了电磁铁作为电—机械转换级，其把电控制信号转换为机械的位移，推动阀芯，实现气路的切换或气体压力、流量的比例控制。

作为电-机械转换级的电磁铁有价格低廉，操作使用方便等优点；但其也有很多缺点：如功耗大、响应速度不够快、存在发热及有电磁干扰等。

把压电材料的电一机械转换特性引入到气动阀中，作为气动阀的电-机械转换级，这是一项不同于传统气动阀的全新技术。

采用了压电技术的气动阀在性能上有着传统气动阀无可比拟的优势。

2、压电效应简介对于晶体构造中不存在对称中心的异极晶体，加在晶体上的张紧力、压应力或切应力，除了产生相应的变形外，还将在晶体中诱发出介电极化或电场。

这一现象被称为正压电效应；反之，若在这种晶体上加上电场，从而使该晶体产生电极化，则晶体也将同时出现应变或应力，这就是逆压电效应。

两者通称为压电效应。

1880年居里兄弟发现了电气石的压电效应，从此开始了压电学的历史。

压电式气动换向阀即是利用压电逆效应而研制的。

3、压电技术在气动阀中的应用1、微型直动式换向阀利用压电材料在电场作用下的变形，来实现气动阀阀口的开启和关闭，这样就可以做成微型直动式换向阀。

如下图所示的微型二位三通换向阀，1 口为进气口，2 口为输出气口，3、口为排气口，阀中间的弯曲部件为压电材料组成的压电片。

当没有外加电场作用时，阀处于：图1状态：进气口关闭，输出气口2经排气口3通大气。

当在压电阀片上外加控制电场后，压电阀片产生变形上翘，上翘的压电阀片关闭了排气口3,同时进气口1和输出气口2连通。

这样就完全实现了传统二位三通电磁换向阀的功能。

图1 图22、压电式电气比例调压阀压电材料的变形量正比于施加在其上的电场强度，利用这一特点，可以开发出比例调压阀。

如图3所示，施加不同的控制电压到压电阀片上，压电阀片产生不同的弯曲变形量，这样就在进气口1与输出气口2之间及输出气口2与排气口3之间形成不同的气流阻力，从而在输出气口2 的得到不同的气体压力。

西门子智能定位器调试说明(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除西门子智能定位器调试说明：SIPART PS2电气定位器用来控制气动直行程或角行程执行机构如下图：角行程直行程一、智能定位器功能图：说明：1、①机侧凝结水补充水箱出口调门为单作用定位器，反馈：61－ZI+;62-ZI-;②当失信号时阀门全开③操作时按“+”健阀门向关方向走，按“－”健阀门向全开方向走（与说明书上相反）。

（单作用铭牌）2、炉侧磨煤机入口冷热风调门为双作用定位器，（双作用铭牌）3.炉侧磨煤机入口冷热风调门为双作用定位器接线原理图：二、校验与调整1、参数设置：（定位器上有三个按键：小手形、“+”健、“－健”）自动模式（MAN手动）阀门实际开度指令开度按住功能键（小手形）5秒后就可以进行参数设置西门子智能定位器共有55组参数，可以根据现场实际情况进行设置。

用“+”和“－”健可在一组参数中进行选择，选择完了可以按一下功能键进入第二组参数的设置，若上一个参数有误，可以按功能键的同时按住“－”健，回到上一个参数进行设置。

组态：以下几个参数是经常用到的，具体请参考说明书上的组态表。

YFCT(参数组号①)执行器类型：直行程选WAY，角行程选TURN(本厂机侧的凝结水补充水箱出口调门和炉侧的磨煤机入口冷热风调门都为直行程)YAGL②额定反馈角度：一般情况下直行程33度，角行程90度，（本厂本厂机侧的凝结水补充水箱出口调门和炉侧的磨煤机入口冷热风调门都为直行程，但选的是90度，具体应该看反馈杆的长度，短杠杆33度的长度为：5/10/15/20mm,短杠杆90度的长度为：25/30/35mm,长杠杆90度的长度为：40/50/60/70/90/110/130mm)INITA④初始化（自动）SDIR⑦给定方向：上升RISE,下降FAILYDIR（38）操作变量显示：上升RISE，下降FAIL.同时改变SDIR和YDIR这两组的参数可以改变执行器的动作方向。

西门子智能定位器调试说明:SＩPART PS２电气定位器用来控制气动直行程或角行程执行机构如下图:角行程ﻫ直行程一、智能定位器功能图:说明:1、①机侧凝结水补充水箱出口调门为单作用定位器,反馈:６1-ZI+;62—ZI－;②当失信号时阀门全开③操作时按“＋”健阀门向关方向走,按“—"健阀门向全开方向走(与说明书上相反)、(单作用铭牌)２、炉侧磨煤机入口冷热风调门为双作用定位器,(双作用铭牌)3.炉侧磨煤机入口冷热风调门为双作用定位器接线原理图:二、校验与调整1、参数设置:(定位器上有三个按键:小手形、“＋”健、“—健”)自动模式(MAN手动)阀门实际开度指令开度１.1按住功能键(小手形)５秒后就可以进行参数设置1.２西门子智能定位器共有5５组参数,+"与“—”健可在一组参数中进行选择,选择完了可以按一下功能键进入第二组参数得设置,若上一个参数有误,可以按功能键得同时按住“－”健,回到上一个参数进行设置。

1。

3 组态:以下几个参数就是经常用到得,具体请参考说明书上得组态表、ＹFCT(参数组号①)执行器类型:直行程选WＡY,角行程选TＵRN(本厂机侧得凝结水补充水箱出口调门与炉侧得磨煤机入口冷热风调门都为直行程)YＡGL②额定反馈角度:一般情况下直行程３３度,角行程9０度,(本厂本厂机侧得凝结水补充水箱出口调门与炉侧得磨煤机入口冷热风调门都为直行程,但选得就是９0度,具体应该瞧反馈杆得长度,短杠杆33度得长度为:5/１0/1５/２0mm,短杠杆９０度得长度为:2５/30/35mｍ,长杠杆９0度得长度为:４0/5０／60／70/９0/１１0/１30mm)INITＡ④初始化(自动)SDＩＲ⑦给定方向:上升RIＳＥ,下降FAILYDIR(38)操作变量显示:上升ＲISE,下降FAＩL。

同时改变SDIR与ＹDIR这两组得参数可以改变执行器得动作方向。

2、西门子智能定位器初始化步骤:2、1接通4－20mA输入信号,现在定位器处于手动模式“MAN",在定位器显示窗口上方显示得为电位计得电压百分数,例如:“Ｐ12。

西门子定位器调整步骤一、调试前准备工作1接汽源，再接电源，将电流给到4mA以上2如定位器没有调试过，这时显示屏中应出现P进入组态，先按“+”再同时按“—”，反之相同，看阀门的最大点或最小点。

3看最小点应在5-9之间，不对调定位器的黑色齿轮。

看最大点应不超过95，调最小点尽量接近5.4用“+”、“—”键将阀门行程调到50%，调试前准备工作完成。

注意：如果定位器调试过必须清零，清零步骤为：按手键进入(新出的为50，最初的为55)，再按“+”5秒出现OCAY，再按手键5秒，出现C4抬手出现P，进入组态后调试步骤同以上2、3、4相同。

二、初始化的调校步骤Ⅰ、执行机构的自动初始化注：自动初始化前一定要正确设定阀门的开关方向！否则初始化无法进行！1.正确移动执行机构，离开中心位置，开始初始化。

直行程选择：；角行程选择：，用“+”，“—”键切换；2.短按功能键，切换到第二参数：显示：或，用“+”，“—”键切换；注：这一参数必需与杠杆比率开关的设定值相匹配。

3．用功能键切换到参数三，显示如下：显示：如果你希望在初始化阶段完成后，计算的整个冲程量用mm 表示，这一步必须设置。

为此，你需要在显示屏上选择与刻度杆上驱动钉设定值相同的值。

4．用功能键切换参数四，显示如下：显示：5．下按“+”键超过 5 秒，初始化开始显示：初始化进行时，“RUN1”至“RUN5”一个接一个出现于显示屏下行。

注：初始化过程依据执行机构，可持续 15 分钟。

有下列显示时，初始化完成。

在你短促下压功能键后，出现显示：通过下按功能键超过 5 秒，退出组态方式。

约5 秒后，软键显示将出现。

松开功能键后，装置将在Manual 方式，按功能键将方式切换为AUTO，此时可以远控操作。

Ⅱ、执行器手动初始化利用这一功能，不需硬性驱动执行机构到终点位置即可进行初始化。

杆的开始和终止位置可手工设定。

初始化剩下的步骤（控制参数最佳化）如同自动初始化一样自动进行。

步骤:
1. 打开盖子,接好4-20mA信号源.{接线端为3(+)8(-)或者6(+)7(-) }, 给4mA信号.
2. 行程调节,即调节图中零件7推向上方为长行程 >=25mm , 推向下方为短行程 <=20mm. 看你的行
程来决定推向上方还是下方.
3. 按住图中有“小手”的按钮不放,直到有变化(大概5秒左右),会出现显示 “1YFCT” 的图示,
按 + 或 – 按钮来调整到作用为直行程执行机构到图1中显示 “” ,按”小手” 一下到图示,这样就调整到直行程执行机构.
4.按”小手” 一下,到行程调节,通过按调整, 可显示表示短行程及显示表示
长行程.
5. 按“小手”按钮五下,到正反作用方式调整 , 通过按调整, 可显示FALL表示正作用 , 显示riSE
表示反作用.
6. 按“小手” 按钮到38 STEP 也是正反作用调整 , 同上.
7. 按“小手” 按钮回到 4 STEP ,按住五秒左右 , 进入到自动调试状态 , 分别显示
, 如无故障则最后显示 . 如果在运行出现故障显示 , 需要调整定位器底部齿轮, 液晶显示 7.7 数字左右 , 显示 , 表示故障解除.按
一下 , 调试继续进行 .
8. 到显示以后 , 按“小手”按钮,回到4 STEP .
9. 按住”小手”按钮不放,知道变化 , 显示 , 再按”小手”按钮一下到进
入到自动.
10. 完成.。

调试步骤
1、按照管路布置,把气源各个接头以及反馈杆连接好;接线端子为：6
﹢、8﹣为指令,61﹢、62﹣为反馈;
2、切换杠杆比率开关为90°行程≧20mm,即把底部的小黄按钮顶上
去;
3、通过+、﹣按钮移动执行器,看反馈杆移动到水平位置时,显示屏上
显示的反馈数值是否在50%左右;注意：在新定位器定位前是没有手自动切换的,当按下+、﹣按钮时执行器会动作,如果松开按钮就恢复到初始位置
4、通过定位器底部的反馈调整旋钮改变反馈显示值,使显示屏数值在
50%时,反馈杆基本处在水平位置;
5、开始调试
①长按功能键5 秒以上,你将进入组态方式,显示
按+、－按钮改变参数,即改变
直行程或角行程
②短按功能键,切换到第二参数,显示
或
这一值必需与传送速率选择器的设定相对应;33°或90°
③短按功能键,切换到下列显示
选择设置整个行程的长度
④短按功能键,切换到下列显示
进入自动整定菜单
⑤按下“＋”键超过 5 秒,整定开始,显示
整定开始后,“RUN1”至
“RUN5”会一个接一个出现于
显示屏下行;
⑥有下列显示时,初始化完成;
⑦短按功能键,切换到下列显示
长按功能键超过5 秒,退出组态方式并自动保存,整定完成; 整定完成后处于手动方式,这时短按功能键可以手自动切换;。

西门子定位器调节方式：
安装上定位器，找到黄色转钮，对准90度，阀门开启50%，看反馈杆是否成水平，定位器上显示是否为P48-P52之间的值，如果有偏差，调整定位器下方的圆盘，轻微转动，直到反馈杆水平并显示“P50.0”时。

（确切的说，你达到了这一值，定位器能测定的位移将更精确。

）1、按手指键五秒钟进入主菜单，显示1YFCT（执行器类型）选择，分为Turn（角行程执行器）和W AY（直行程执行器）；
2、再次按手指键，显示2YRGL,额定反馈角选择，选择90度。

（大于25mm行程），如果直行程阀门行程小于25，则选择33度；
3、再次按手指键，默认选择OFF.；
4、再次按手指键，按“＋”号键五秒钟，进行初始化（自动）；
5、再次按手指键，按“＋”号键五秒钟，进行初始化（手动）；
6、先按一下手指键，再按手指键五秒；
4mADC信号时上下位置更改，在第七步和第三十八步进行同时更改。

如果使用过程中程序出现错乱，则按手指键到50步，进入“Strt”,然后按“＋”号键五秒进入到OCAY，数据恢复到初始状态。

西门子智能定位器调试说明：SIPART PS2电气定位器用来控制气动直行程或角行程执行机构如下图：角行程直行程一、智能定位器功能图：说明：1、①机侧凝结水补充水箱出口调门为单作用定位器，反馈：61－ZI+;62-ZI-;②当失信号时阀门全开③操作时按“+”健阀门向关方向走，按“－”健阀门向全开方向走（与说明书上相反）。

（单作用铭牌）2、炉侧磨煤机入口冷热风调门为双作用定位器，（双作用铭牌）3.炉侧磨煤机入口冷热风调门为双作用定位器接线原理图：二、校验与调整1、参数设置：（定位器上有三个按键：小手形、“+”健、“－健”）自动模式（MAN手动）阀门实际开度指令开度1.1 按住功能键（小手形）5秒后就可以进行参数设置1.2 西门子智能定位器共有55组参数，可以根据现场实际情况进行设置。

用“+”和“－”健可在一组参数中进行选择，选择完了可以按一下功能键进入第二组参数的设置，若上一个参数有误，可以按功能键的同时按住“－”健，回到上一个参数进行设置。

1.3 组态：以下几个参数是经常用到的，具体请参考说明书上的组态表。

YFCT(参数组号①)执行器类型：直行程选WAY，角行程选TURN(本厂机侧的凝结水补充水箱出口调门和炉侧的磨煤机入口冷热风调门都为直行程)YAGL②额定反馈角度：一般情况下直行程33度，角行程90度，（本厂本厂机侧的凝结水补充水箱出口调门和炉侧的磨煤机入口冷热风调门都为直行程，但选的是90度，具体应该看反馈杆的长度，短杠杆33度的长度为：5/10/15/20mm,短杠杆90度的长度为：25/30/35mm,长杠杆90度的长度为：40/50/60/70/90/110/130mm)INITA④初始化（自动）SDIR⑦给定方向：上升RISE,下降FAILYDIR（38）操作变量显示：上升RISE，下降FAIL.同时改变SDIR和YDIR这两组的参数可以改变执行器的动作方向。

2、西门子智能定位器初始化步骤：2.1 接通4－20mA输入信号，现在定位器处于手动模式“MAN”，在定位器显示窗口上方显示的为电位计的电压百分数，例如：“P12.3”，窗口的下方闪烁显示“HDINIT”即“未初始化”；2.2 用定位器显示窗口下方的“+”和“－”两个按键使执行机构运动，看整个机构是否走满全程；2.3 让执行器运动到行程的中间位置（直行程的反馈杆处于水平位置）就可以进行初始化了。
