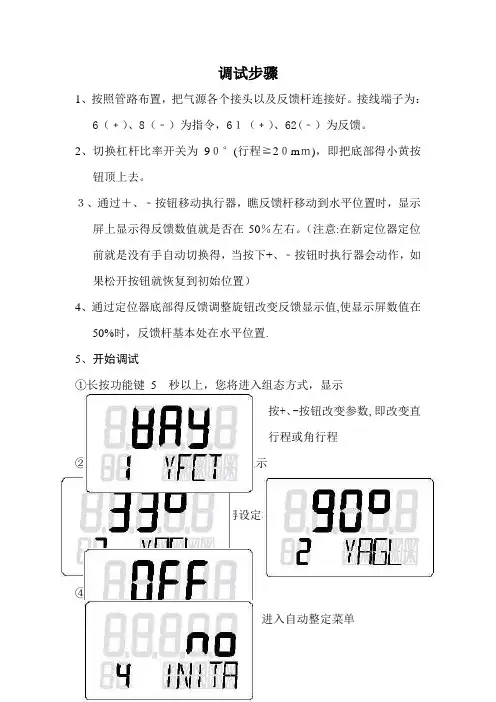

西门子定位器调整步骤一、调试前准备工作1接汽源,再接电源,将电流给到4mA以上2如定位器没有调试过,这时显示屏中应出现P进入组态,先按“+”再同时按“—”,反之相同,看阀门的最大点或最小点;3看最小点应在5-9之间,不对调定位器的黑色齿轮;看最大点应不超过95,调最小点尽量接近5.4用“+”、“—”键将阀门行程调到50%,调试前准备工作完成;注意：如果定位器调试过必须清零,清零步骤为：按手键进入新出的为50,最初的为55,再按“+”5秒出现OCAY,再按手键5秒,出现C4抬手出现P,进入组态后调试步骤同以上2、3、4相同;二、初始化的调校步骤Ⅰ、执行机构的自动初始化注：自动初始化前一定要正确设定阀门的开关方向否则初始化无法进行1.正确移动执行机构,离开中心位置,开始初始化;直行程选择：；角行程选择：,用“+”,“—”键切换；2.短按功能键,切换到第二参数：显示：或,用“+”,“—”键切换；注：这一参数必需与杠杆比率开关的设定值相匹配;3．用功能键切换到参数三,显示如下：显示：如果你希望在初始化阶段完成后,计算的整个冲程量用mm 表示,这一步必须设置;为此,你需要在显示屏上选择与刻度杆上驱动钉设定值相同的值;4．用功能键切换参数四,显示如下：显示：5．下按“+”键超过 5 秒,初始化开始显示：初始化进行时,“RUN1”至“RUN5”一个接一个出现于显示屏下行;注：初始化过程依据执行机构,可持续 15 分钟;有下列显示时,初始化完成;在你短促下压功能键后,出现显示：通过下按功能键超过 5 秒,退出组态方式;约5 秒后,软键显示将出现;松开功能键后,装置将在Manual 方式,按功能键将方式切换为AUTO,此时可以远控操作; Ⅱ、执行器手动初始化利用这一功能,不需硬性驱动执行机构到终点位置即可进行初始化;杆的开始和终止位置可手工设定;初始化剩下的步骤控制参数最佳化如同自动初始化一样自动进行;直行程执行机构手动初始化的顺序步骤;1．对直行程执行机构实行初始化;通过手工驱动保证覆盖全部冲程,即显示电位计设定处于和的允许范围中间2．下按功能键 5 秒以上,你将进入组态方式;直行程选择：；角行程选择：,用“+”,“—”键切换；3．短按功能键,切换到第二参数：显示：或,用“+”,“—”键切换；注：这一值必需与传送速率选择器的设定相对应;33°或90°4．用功能键切换到参数三,显示如下：显示：如果你希望初始化过程结束时,测定的全冲程用mm 表示,你需要在显示器中选择与驱动销钉在杆刻度上设定的值相同,或对介质调整来说下一个更高的值; 5．通过下按功能,选择参数五：显示：6. ①先按住“—”再同时按住“+”键,快关阀门显示在左右,否则调节黑色旋钮调节,使其在范围内；注：如果按此操作显示的数是减小的,请先调整执行器的开关方向；②然后先按住“+”再同时按住“—”键,快开阀门;开展后观察显示应在95以内,否则调节黑色旋钮,使其在正常范围内,然后下按功能键确认；③先按住“—”再同时按住“+”键快关阀门,显示应在5到9之间,然后按下功能键确认；④初始化自动开始;⑤初始化的停止是自动出现的;RUN1 到RUN5 顺序出现在显示屏的下行;当初始化已全部完成时,出现如下显示：显示：下按功能键超过 5 秒,离开杆组态方式;接近 5 秒后,软键显示将出现;松开功能键后,装置将在Manual 方式,按功能键将方式切换为AUTO,此时可以远控操作; 注：改变调整门的开关方向,需要调整定位器的7和38项,两项同时用“+”、“—”键更改,两项的设置必须要相同;手动初始化时,出现时,下按“+”键5秒以上,开始初始化显示,。
