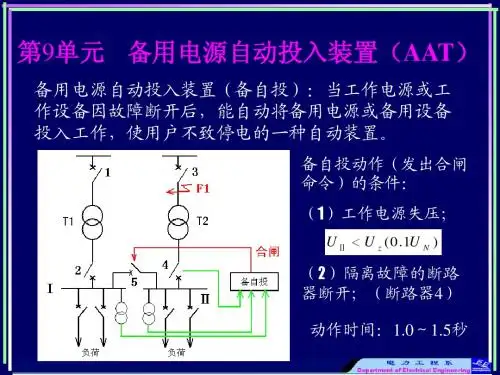

继电保护学习资料9

详细描述
继电保护是指在电力系统发生异常或故障时，通过特定的装置和设备，快速、 准确地切除故障元件，以防止事故扩大，保障电力系统的安全稳定运行。
继电保护的基本原理
总结词
继电保护基于电流、电压、阻抗等电气量的变化进行工作， 通过比较正常与异常时的电气量差异来判断是否发生故障。
详细描述
继电保护装置通过检测电力系统中的电流、电压、阻抗等电 气量，根据正常运行时的电气量与异常运行时的电气量进行 比较，判断是否发生故障。一旦检测到故障，保护装置会迅 速动作，切除故障元件，防止事故扩大。
继电保护培训课件ppt课件
contents
目录
• 继电保护概述 • 继电保护装置 • 继电保护技术 • 继电保护系统的运行和维护 • 继电保护的发展趋势和展望
01 继电保护概述
继电保护的定义和作用
总结词
继电保护是电力系统中的重要组成部分，用于快速、准确地切除故障元件，保 障电力系统的安全稳定运行。
坏。
距离保护装置
根据电压、电流的相位差测量 阻抗，判断是否发生短路故障
。
零序保护装置
利用零序电流分量检测单相接 地故障。
差动保护装置
通过比较线路两端电流的大小 和相位，检测线路是否发生故
障。
继电保护装置的选择与配置
01
02
03
04
根据设备的重要性和故 障后果选择相应的保护 装置。
根据系统的运行方式和 负荷状况配置保护装置。
继电保护系统的故障处理和预防措施
01
继电保护系统故障的分类和处理
根据故障的性质和影响范围，将继电保护系统故障分为不同类型，并分
别介绍相应的处理方法。
02
继电保护系统故障的预防措施

答：根据二进制码E=1110，９=1０01，8=1000，3=0011， 再按照D16D15D14…D3D2D1的顺序排列即可 。
二、关于继电保护定值的折算问题
No.
Symbol Value
No.
Symbol Value
01
DZzd
01.407 Ω 02
K
00.510
03
I0qzd
00.750 A 04
I0zd2
01.500 A
05
I0zd3
00.750 A 06
I0ZdF 01.500 A
07
I0zdCF 01.500 A 08
Iptzd
04.000 A
09
I0ptzd 01.500 A 10
T02zd 02.300 S
11
T03zd 04.100 S 12
Tptzd 01.500 S
13
Z1
3.0 Ω
14
Z2
3.0 Ω
１、电流折算，一次值＝二次值*TA变比 ２、电压折算，一次值＝二次值*TV变比 ３、阻抗折算,一次值＝二次值*TV变比/ TA 变比. ４、其他如时间不需要折算。
以２２０KＶ,1200/5的TV、TA为例，则TA 变比为２４０，TV变比为２２００，则阻抗 的折算值为９．１６７。
三、继电保护的反措
正母 副母
Ua Ub Uc 62V 54V 45V 68V 29V 71V
TA的接地
TA零相回路一点接地是安全接地，接地引线上 不应流过电流。多组TA构成的继电保护装置如 母差保护，发电机、变压器的差动保护，平行 线的横差保护等TA二次只允许在保护屏上一点 接地，否则将使继电保护的运行和检修试验带 来不安全因素。

本课程是本专业的一门主要专业课，通 过本课程的学习，能够使大家掌握电力系 统继电保护装置工作原理、配置原则，常 用继电器的试验方法；培养继电保护装置 整定计算和识读继电保护装置原理图、展 开图的技能，为毕业后从事电力系统继电 保护的运行、安装、调试检修及设计工作 打下基础。
2019/8/7
3
二、本课程的教学内容
L4
5QF
6QF
7QF
2019/8/7
15
2.获得选择性的前提条件：凡是有断路器的地方必须 装设继电保护装置。例如在如图示为单侧电源电网 图中，1QF～7QF处均装设了继电保护装置。
3.获得选择性的途径：离故障点最近的保护动作。例 如在图1-1所示的电网中，当d1点短路时，应该由 保护1、2动作；d2点短路时，应由保护6动作；d3 点短路时，应由保护5动作。
8
1、故障
（1）最常见同时也是最危险的故障是：
1）三相短路
2）两相短路
3）两相接地短路
4）大电流电网中的单相接地短路
（2）系统发生故障可能引起的的后果是：
1）故障点的电弧使故障设备损坏；
2）短路电流将产生很大的热效应和电动力，而使 设备损坏；
3）电压大幅度下降，使其他用户的正常工作遭到 破坏；
4）破坏系统运行的稳定性。
2019/8/7
9
2、不正常运行状态
电力系统中电气设备的正常工作遭到 威胁，但并未发展成故障，这种情况称为 不正常工作状态。常见的不正常工作状态 包括过负荷、过电压、小电流接地电网中 的单相接地等。
2019/8/7
10
3、事故
所谓事故，是指系统的全部或部分的正 常工作遭到破坏，造成对用户停止送电、少 送电、或电能质量达不到要求，甚至损坏设 备等。包括故障和不正常工作状态。

2020/7/25
3
ห้องสมุดไป่ตู้
后备保护
后备保护是主保护或断路器拒动时，用以切除 故障的保护。
后备保护可分为远后备和近后备两种方式。 远后备是当主保护或断路器拒动时，由相邻元
件的保护实现后备，多用于中低压系统； 近后备是当主保护拒动时，由本元件的另一套
保护实现后备；或当断路器拒动时，由断路器 失灵保护实现后备。多用于高压系统。
山西电网高压系统目前采用方案为: [1]分相电流差动+纵联距离 [2] 纵联距离+纵联方向 [3] 两套分相电流差动
2020/7/25
7
阶段式保护
相间故障保护：相间距离；
接地故障保护：接地距离、零序（方向） 电流。
阶段式保护特点
靠时间或定值配合，所以，不能保护全 线或全线速动。
严重（出口）故障动作速度快。
励磁涌流衰减时间与电力系统的时间常 数有关。对于小容量的变压器，它衰减 较快；对 于大容量变压器，它衰减较慢。
2020/7/25
19
❖ 零序电压滤过器，通常采用三相五柱式PT的一个二次
绕组，将各相首尾相连，接成开口三角，开口三角两
端的输出电压U=UA+UB+UC=3U0 。微机保护中，经常
采用软件计算三个相电压之和来获得3U0，一般称自产
3U0。
❖
零序功率方向继电器 的方向 。
，输入3I0和3U0，判断零序功率
2020/7/25
11
纵联保护
纵联保护的通道主要有电力载波、微波、 光纤、导引线等
可分专用和复用两种。专用通道仅传送 保护信息，复用通道正常时传送其它信 息，保护启动时，才传送保护信息。
