电力系统继电保护原理及应用1

、继电保护装置的作用：能反应电力系统中各电气设备发生故障或不正常工作状态，并作用于断路器跳闸或发出信号。

2、继电保护装置的基本要求：选择性、快速性、灵敏性、可靠性。

选择性：系统发生故障时，要求保护装置只将故障设备切除，保证无故障设备继续运行，从而尽量缩小停电围，保护装置这样动作就叫做有选择性。

快速性：目前，断路器的最小动作时间约为0.05～0.06秒。

110KV 的网络短路故障切除时间约为0.1～0.7秒；配电网络故障切除的最小时间还可更长一些，其主要取决于不允许长时间电压降低的用户，一般约为0.5～1.0秒。

对于远处的故障允许以较长的时间切除。

灵敏性：保护装置对它在保护围发生故障和不正常工作状态的反应能力称为保护装置的灵敏度。

可靠性：保护装置的可靠性是指在其保护围发生故障时，不因其本身的缺陷而拒绝动作，在任何不属于它动作的情况下，又不应误动作。

保护装置的选择性、快速性、灵敏性、可靠性这四大基本要相互联系而有时又相互矛盾的。

在具体考虑保护的四大基本要求时，必须从全局着眼。

一般说来，选择性是首要满足的，非选择性动作是绝对不允许的。

但是，为了保证选择性，有时可能使故障切除的时间延长从而要影响到整个系统，这时就必须保证快速性而暂时牺牲部分选择性，因为此时快速性是照顾全局的措施。

3、继电保护的基本原理继电保护装置的三大组成部分：一是测量部分、二是逻辑部分、三是执行部分。

继电保护的原理结构图如下：第一章电网相间短路的电流电压保护一、定时限过流保护的工作原理及时限特性1、继电保护装置阶梯形时限特性：各保护装置的时限大小是从用户到电源逐级增长的，越靠近电源的保护，其动作时限越长，用t1、t2、t3分别表示保护1、2、3的动作时限则有t1>t2>t3，它好比一个阶梯，故称为阶梯形时限特性。

定时限过流保护的阶梯形时限特性如下图：二、电流电压保护的常用继电器1、继电器的动作电流：使继电器刚好能够动作的最小电流叫继电器的动作电流Id.j。

继电保护最全面的知识一、基本原理继电保护装置必须具有正确区分被保护元件是处于正常运行状态还是发生了故障，是保护区内故障还是区外故障的功能。

保护装置要实现这一功能，需要根据电力系统发生故障前后电气物理量变化的特征为基础来构成。

电力系统发生故障后，工频电气量变化的主要特征是：1）电流增大短路时故障点与电源之间的电气设备和输电线路上的电流将由负荷电流增大至大大超过负荷电流。

2）电压降低当发生相间短路和接地短路故障时，系统各点的相间电压或相电压值下降，且越靠近短路点，电压越低。

3）电流与电压之间的相位角改变正常运行时电流与电压间的相位角是负荷的功率因数角，一般约为20°,三相短路时，电流与电压之间的相位角是由线路的阻抗角决定的，一般为60°~85°,而在保护反方向三相短路时，电流与电压之间的相位角则是180°+（60°~85。

）。

4）测量阻抗发生变化测量阻抗即测量点（保护安装处）电压与电流之比值。

正常运行时，测量阻抗为负荷阻抗；金属性短路时，测量阻抗转变为线路阻抗，故障后测量阻抗显著减小，而阻抗角增大。

不对称短路时，出现相序分量，如两相及单相接地短路时，出现负序电流和负序电压分量；单相接地时，出现负序和零序电流和电压分量。

这些分量在正常运行时是不出现的。

利用短路故障时电气量的变化,便可构成各种原理的继电保护。

此外，除了上述反应工频电气量的保护外，还有反应非工频电气量的保护，如瓦斯保护。

二、基本要求继电保护装置为了完成它的任务，必须在技术上满足选择性、速动性、灵敏性和可靠性四个基本要求。

对于作用于继电器跳闸的继电保护,应同时满足四个基本要求，而对于作用于信号以及只反映不正常的运行情况的继电保护装置，这四个基本要求中有些要求可以降低。

1、选择性选择性就是指当电力系统中的设备或线路发生短路时，其继电保护仅将故障的设备或线路从电力系统中切除，当故障设备或线路的保护或断路器拒动时，应由相邻设备或线路的保护将故障切除。

实验一继电器特性实验二、原理说明1、电流继电器DL-20C系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。

过电流继电器：当电流升高至整定值时，继电器立即动作，其常开触点闭合，常闭触点断开。

继电器的铭牌刻度值是按电流继电器两线圈串联，电压继电器两线圈并联时标注的指示值等于整定值；若上述二继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。

2、时间继电器DS系列时间继电器用于各种继电保护和自动控制线路中，使被控制元件按时限控制原则进行动作。

DS-20系列时间继电器是带有延时机构的吸入式电磁继电器，其中DS-21～DS-24是内附热稳定限流电阻型时间继电器（线圈适于短时工作），DS-21/C～DS-24/C是外附热稳定限流电阻型时间继电器（线圈适于长时工作）。

DS-25～28是交流时间继电器。

该继电器具有一付瞬时转换触点，一付滑动主触点和一付终止主触点。

当加电压于线圈两端时，衔铁克服塔形弹簧的反作用力被吸入，瞬时常开触点闭合，常闭触点断开，同时延时机构开始启动，先闭合滑动常开主触点，再延时后闭合终止常开主触点，从而得到所需延时，当线圈断电时，在塔形弹簧作用下，使衔铁和延时机构立刻返回原位。

从电压加于线圈的瞬间起到延时闭合常开主触点上，这段时间就是继电器的延时时间，可通过整定螺钉来移动静接点位置进行调整，并由螺钉下的指针在刻度盘上指示要设定的时限。

三、实验设备四、实验内容及步骤1、电流继电器整定点的动作值、返回值及返回系数测试电流继电器特性测试实验接线图注2如图1-1所示。

（1） 电流继电器的动作电流和返回电流测试a 、选择ZB11继电器组件中的DL-24C/6型电流继电器，确定动作值并进行初步整定。

选2.4A 和4.8A 为实验整定值。

b 、根据整定值要求对继电器线圈确定接线方式（串联或并联）本实验整定值2.4A 采用是串联的接线方式，4.8A 采用并联的接线方式。

c 、按图1-1接线，检查无误后，调节自耦调压器及变阻器，增大输出电流，使继电器动作。

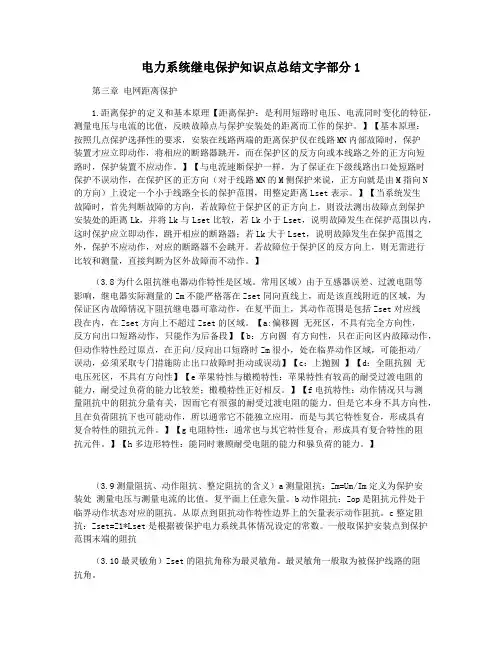

电力系统继电保护知识点总结文字部分1 第三章电网距离保护1.距离保护的定义和基本原理【距离保护：是利用短路时电压、电流同时变化的特征，测量电压与电流的比值，反映故障点与保护安装处的距离而工作的保护。

】【基本原理：按照几点保护选择性的要求，安装在线路两端的距离保护仅在线路MN内部故障时，保护装置才应立即动作，将相应的断路器跳开，而在保护区的反方向或本线路之外的正方向短路时，保护装置不应动作。

】【与电流速断保护一样，为了保证在下级线路出口处短路时保护不误动作，在保护区的正方向（对于线路MN的M侧保护来说，正方向就是由M指向N 的方向）上设定一个小于线路全长的保护范围，用整定距离Lset表示。

】【当系统发生故障时，首先判断故障的方向，若故障位于保护区的正方向上，则设法测出故障点到保护安装处的距离Lk，并将Lk与Lset比较，若Lk小于Lset，说明故障发生在保护范围以内，这时保护应立即动作，跳开相应的断路器；若Lk大于Lset，说明故障发生在保护范围之外，保护不应动作，对应的断路器不会跳开。

若故障位于保护区的反方向上，则无需进行比较和测量，直接判断为区外故障而不动作。

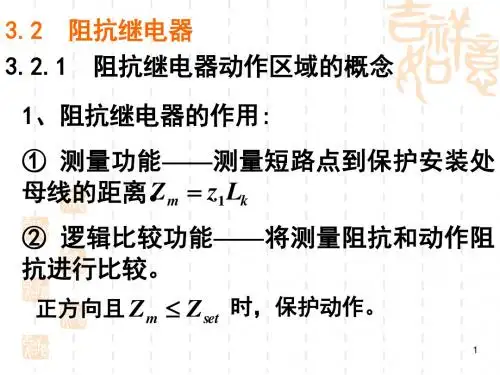

】（3.8为什么阻抗继电器动作特性是区域。

常用区域）由于互感器误差、过渡电阻等影响，继电器实际测量的Zm不能严格落在Zset同向直线上，而是该直线附近的区域，为保证区内故障情况下阻抗继电器可靠动作，在复平面上，其动作范围是包括Zset对应线段在内，在Zset方向上不超过Zset的区域。

【a:偏移圆无死区，不具有完全方向性，反方向出口短路动作，只能作为后备段】【b：方向圆有方向性，只在正向区内故障动作，但动作特性经过原点，在正向/反向出口短路时Zm很小，处在临界动作区域，可能拒动/误动，必须采取专门措施防止出口故障时拒动或误动】【c：上抛圆】【d：全阻抗圆无电压死区，不具有方向性】【e苹果特性与橄榄特性：苹果特性有较高的耐受过渡电阻的能力，耐受过负荷的能力比较差；橄榄特性正好相反。

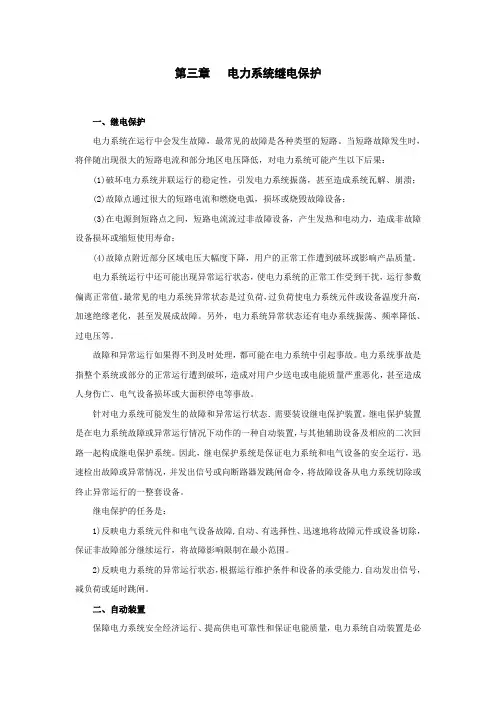

第三章电力系统继电保护一、继电保护电力系统在运行中会发生故障，最常见的故障是各种类型的短路。

当短路故障发生时，将伴随出现很大的短路电流和部分地区电压降低，对电力系统可能产生以下后果：(1)破坏电力系统并联运行的稳定性，引发电力系统振荡，甚至造成系统瓦解、崩溃；(2)故障点通过很大的短路电流和燃烧电弧，损坏或烧毁故障设备；(3)在电源到短路点之间，短路电流流过非故障设备，产生发热和电动力，造成非故障设备损坏或缩短使用寿命；(4)故障点附近部分区域电压大幅度下降，用户的正常工作遭到破坏或影响产品质量。

电力系统运行中还可能出现异常运行状态，使电力系统的正常工作受到干扰，运行参数偏离正常值。

最常见的电力系统异常状态是过负荷，过负荷使电力系统元件或设备温度升高，加速绝缘老化，甚至发展成故障。

另外，电力系统异常状态还有电办系统振荡、频率降低、过电压等。

故障和异常运行如果得不到及时处理，都可能在电力系统中引起事故。

电力系统事故是指整个系统或部分的正常运行遭到破坏，造成对用户少送电或电能质量严重恶化，甚至造成人身伤亡、电气设备损坏或大面积停电等事故。

针对电力系统可能发生的故障和异常运行状态．需要装设继电保护装置。

继电保护装置是在电力系统故障或异常运行情况下动作的一种自动装置，与其他辅助设备及相应的二次回路一起构成继电保护系统。

因此，继电保护系统是保证电力系统和电气设备的安全运行，迅速检出故障或异常情况，并发出信号或向断路器发跳闸命令，将故障设备从电力系统切除或终止异常运行的一整套设备。

继电保护的任务是：1)反映电力系统元件和电气设备故障,自动、有选择性、迅速地将故障元件或设备切除，保证非故障部分继续运行，将故障影响限制在最小范围。

2)反映电力系统的异常运行状态，根据运行维护条件和设备的承受能力．自动发出信号，减负荷或延时跳闸。

二、自动装置保障电力系统安全经济运行、提高供电可靠性和保证电能质量，电力系统自动装置是必不可少的。

第一章绪论一、电力系统继电保护的概念与作用 1. 继电保护包括继电保护技术和继电保护装置。

﹡ 继电保护技术是一个完整的体系，它主要由电力系统故障分析、继电保护原理及实现、继电保护配置设计、继电保护运行及维护等技术构成。

﹡ 继电保护装置是完成继电保护功能的核心。

P1继电保护装置就是能反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

2. 电力系统的故障和不正常运行状态：（三相交流系统）* 故障：各种短路（d (3)、 d (2) 、d (1) 、d (1-1)）)和断线（单相、两相），其中最常见且最危险的是各种类型的短路。

其后果：1 I 增加 危害故障设备和非故障设备；2 U 增加 影响用户正常工作；3 破坏系统稳定性，使事故进一步扩大（系统震荡，互解）4 I 2（I 0）旋转电机产生附加发热 I 0—相邻通讯系统* 不正常运行状态：电力系统中电气元件的正常工作遭到破坏，但没有发生故障的运行状态。

如：过负荷、过电压、频率降低、系统震荡等。

3．继电保护的作用：故障和不正常运行状态 —>事故（P1），不可能完全避免且传播很快（光速） 要求： 几十毫秒内切除故障 人（×），继电保护装置（√）任务：P2. 被形象的比喻为“静静的哨兵”二、继电保护的基本原理、构成与分类：1．基本原理：为区分系统正常运行状态与故障或不正常运行状态——找差别：特征。

① 增加 故障点与电源间 —>过电流保护② U 降低 —>低电压保护③ φφI U &&arg 变化； 正常：20°左右 —>短路：60°～85°—>方向保护.④ Z=I U&& 模值减少 增加ψ —>阻抗保护⑤ 出入I I = —>出入I I ≠ ——电流差动保护⑥ I 2 、I 0 序分量保护等。

另非电气量：瓦斯保护，过热保护原则上说：只要找出正常运行与故障时系统中电气量或非电气量的变化特征（差别），即可找出一种原理，且差别越明显，保护性能越好。

电力系统继电保护原理知识第一章 绪论1-1 电力系统继电保护的作用电力系统在运行过程中，有可能发生各种故障和不正常工作情况。

一． 各种故障5%10%65%20%d (3)d (2)d (1,1)d(1)我们产品应用的电压等级是35KV 、110KV 。

35KV电网为小电流接地系统110KV电网为大电流接地系统发生故障后，会造成以下严重后果：(1)电力系统电压大幅度下降,广大用户负荷正常工作遭到破坏。

(2)烧坏电气设备。

(3)由于发热和电动力的作用，影响设备使用寿命，甚至遭到破坏。

(4)破坏发电机并列运行的稳定性，甚至使整个电力系统失去稳定而瓦解。

二．不正常工作例如过负荷、过电压等。

继电保护的基本任务是：(1)电力系统发生故障时，自动地、迅速地、有选择地将故障设备从电力系统中切除；(2)当发生不正常工作时，自动地、及时地、有选择地发出信号，由运行人员进行处理。

1-2 继电保护基本原理继电保护构成方框图测量元件： 将输入量与整定量进行比较，以确定动作与否。

测量元件又分“过量动作”（如电流量）和“欠量动作”（如电压量）。

1-3 对继电保护装置的基本要求一、 选择性后备保护概念：对于D 点短路，是后备保护。

（也称远后备）。

1t 1= t 2 +△t仅将故障部分切除,而非故障部分能继续运行,尽量缩小中断供电的范围。

测量逻辑执行跳闸信号输入量（u 、I ）二、快速性 快速动作的好处：(1) 系统电压恢复得快，减少对广大用户的影响。

(2) 电气设备损坏程度减轻。

(3) 防止故障扩大，对高压电网来说，快速切除故障尤为重要，否则会引起电力系统振荡，甚至失去稳定。

如保护3切除故障慢，则UN ↑而UM ↓。

(4) 有利于电弧闪络处的绝缘强度恢复，当故障切除后，又自动重合时（采用自动重合闸装置），再送电容易获得成功。

对于35~110KV 快速跳闸时间一般为40ms三、灵敏性灵敏性是指继电保护装置反应故障的能力，一般以灵敏系数的大小来衡量。
