第二节 继电保护的基本原理及其组成

我们把它统称为电力系统。

一般将电能通过的设备成为电力系统成为电力电力系统的一次设备，如发电机、变压器、断路器、输电电路等，对一次设备的运行状态进行监视、测量、控制和保护的设备，被称为电力系统的二次设备。

继电保护装置就属于电力系统的二次设备。

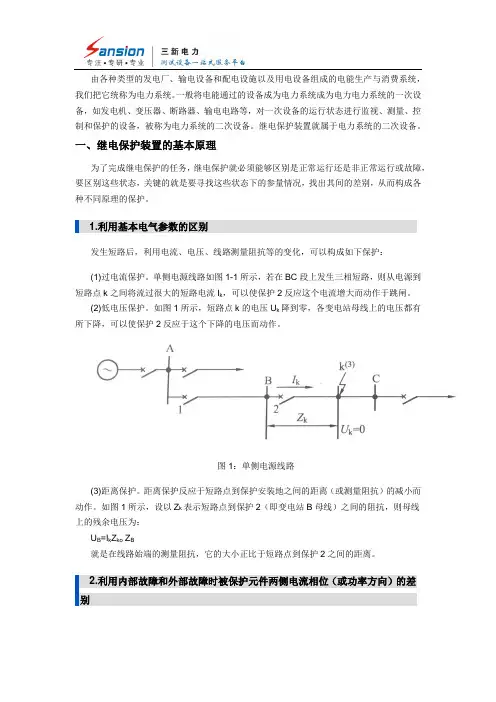

一、继电保护装置的基本原理为了完成继电保护的任务，继电保护就必须能够区别是正常运行还是非正常运行或故障，要区别这些状态，关键的就是要寻找这些状态下的参量情况，找出其间的差别，从而构成各种不同原理的保护。

1.利用基本电气参数的区别发生短路后，利用电流、电压、线路测量阻抗等的变化，可以构成如下保护：(1)过电流保护。

单侧电源线路如图1-1所示，若在BC段上发生三相短路，则从电源到短路点k之间将流过很大的短路电流I k，可以使保护2反应这个电流增大而动作于跳闸。

(2)低电压保护。

如图1所示，短路点k的电压U k降到零，各变电站母线上的电压都有所下降，可以使保护2反应于这个下降的电压而动作。

图1：单侧电源线路(3)距离保护。

距离保护反应于短路点到保护安装地之间的距离（或测量阻抗）的减小而动作。

如图1所示，设以Z k表示短路点到保护2（即变电站B母线）之间的阻抗，则母线上的残余电压为：U B=I k Z ko Z B就是在线路始端的测量阻抗，它的大小正比于短路点到保护2之间的距离。

2.利用内部故障和外部故障时被保护元件两侧电流相位（或功率方向）的差别两侧电流相位（或功率方向）的分析如下。

图2：双侧电源网络a——正常运行情况；b——线路AB外部短路情况；c——线路AB内部短路情况正常运行时，A、B两侧电流的大小相等，相位相差180°；当线路AB外部故障时，A、B两侧电流仍大小相等，相位相差180°；当线路AB内部短路时，A、B两侧电流一般大小不相等，在理想情况下（两侧电动势同相位且全系统的阻抗角相等），两侧电流同相位。

从而可以利用电气元件在内部故障与外部故障（包括正常运行情况）时，两侧电流相位或功率方向的差别构成各种差动原理的保护（内部故障时保护动作），如纵联差动保护、相差高频保护、方向高频保护等。

第一章绪论第一节电力系统继电保护的作用一、电力系统的故障和不正常运行状态1.电力系统的故障：三相短路f (3)、两相短路f (2)、单相短路接地f (1)、两相短路接地f (1,1)、断线、变压器绕组匝间短路、复合故障等。

2. 不正常运行状态：小接地电流系统的单相接地、过负荷、变压器过热、系统振荡、电压升高、频率降低等。

二、发生故障可能引起的后果是：1、故障点通过很大的短路电流和所燃起的电弧，使故障设备烧坏；2、系统中设备，在通过短路电流时所产生的热和电动力使设备缩短使用寿命；3、因电压降低，破坏用户工作的稳定性或影响产品质量；破坏系统并列运行的稳定性，产生振荡，甚至使整个系统瓦解。

事故：指系统的全部或部分的正常运行遭到破坏，以致造成对用户的停止送电、少送电、电能质量变坏到不能容许的程度，甚至毁坏设备等等。

三、电保护装置及其任务1．继电保护装置：就是指反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

2．它的基本任务是：（1）发生故障时，自动、迅速、有选择地将故障元件（设备）从电力系统中切除，使非故障部分继续运行。

（2）对不正常运行状态，为保证选择性，一般要求保护经过一定的延时，并根据运行维护条件（如有无经常值班人员），而动作于发出信号（减负荷或跳闸），且能与自动重合闸相配合。

第二节继电保护的基本原理和保护装置的组成一、继电保护的基本原理继电保护的原理是利用被保护线路或设备故障前后某些突变的物理量为信息量，当突变量达到一定值时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。

1、利用基本电气参数的区别发生短路后，利用电流、电压、线路测量阻抗等的变化，可以构成如下保护。

（1）过电流保护：反映电流的增大而动作，如图1-1所示，（2）低电压保护：反应于电压的降低而动作。

（3）距离保护（或低阻抗保护）：反应于短路点到保护安装地之间的距离（或测量阻抗的减小）而动作。

2、利用内部故障和外部故障时被保护元件两侧电流相位（或功率方向）的差别。

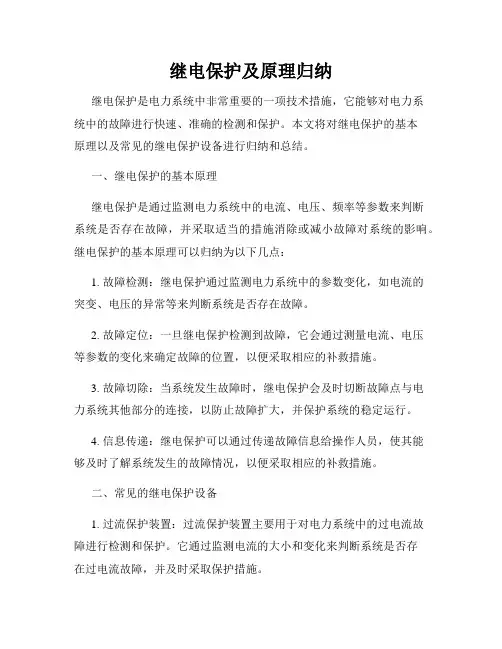

继电保护及原理归纳继电保护是电力系统中非常重要的一项技术措施，它能够对电力系统中的故障进行快速、准确的检测和保护。

本文将对继电保护的基本原理以及常见的继电保护设备进行归纳和总结。

一、继电保护的基本原理继电保护是通过监测电力系统中的电流、电压、频率等参数来判断系统是否存在故障，并采取适当的措施消除或减小故障对系统的影响。

继电保护的基本原理可以归纳为以下几点：1. 故障检测：继电保护通过监测电力系统中的参数变化，如电流的突变、电压的异常等来判断系统是否存在故障。

2. 故障定位：一旦继电保护检测到故障，它会通过测量电流、电压等参数的变化来确定故障的位置，以便采取相应的补救措施。

3. 故障切除：当系统发生故障时，继电保护会及时切断故障点与电力系统其他部分的连接，以防止故障扩大，并保护系统的稳定运行。

4. 信息传递：继电保护可以通过传递故障信息给操作人员，使其能够及时了解系统发生的故障情况，以便采取相应的补救措施。

二、常见的继电保护设备1. 过流保护装置：过流保护装置主要用于对电力系统中的过电流故障进行检测和保护。

它通过监测电流的大小和变化来判断系统是否存在过电流故障，并及时采取保护措施。

2. 跳闸保护装置：跳闸保护装置是一种常见的继电保护装置，它可以在系统发生故障时迅速切断电路，以防止故障进一步扩大。

跳闸保护装置能够根据系统的工作状态和故障类型自动进行判别，保证系统的安全运行。

3. 差动保护装置：差动保护装置主要用于对电力系统中的差动故障进行保护。

它通过比较电流的大小和方向来判断系统是否存在差动故障，并及时切除故障点，保护系统的正常运行。

4. 低压保护装置：低压保护装置主要用于对电力系统中的低电压故障进行保护。

它可以监测系统电压的变化，一旦系统电压低于设定值，就会及时采取相应的措施，以保证系统的正常运行。

5. 过频保护装置：过频保护装置用于对电力系统中的过频故障进行保护。

它可以检测电力系统中频率的变化，一旦频率超过设定值，就会自动切断电路，以避免故障的进一步发展。

继电保护的基本原理和保护装置的组成CONTENTS 目录继电保护的基本原理1继电保护装置的组成2电力系统的发电机、变压器、母线、输电线路和用电设备通常处于正常运行状态，但也可能出状态。

一、继电保护的基本原理继电保护基本原理是利用被保护线路或设备故障前后某些变化的物理量为信息量，当信息量达到一定值时，起动逻辑环节，发出相应的命令。

图1 输电线路图2 水轮发电机图3 变压器（1）利用基本电气参数量的区别发生短路故障后，利用电流、电压、线路测量阻抗、电压电流间相位、负序和零序分量的出现等的变化，构成相应的保护。

1）过电流保护反应电流增大而动作的保护称为过电流保护。

如图在BC 线路上发生三相短路故障，则从电源到短路点之间将流过短路电流。

Kk I kZ 保护1和保护2都能反应(测量)到这个电流，保护2首先动作于断路器QF2跳闸。

2）低电压保护低电压保护是反应电压降低而动作的保护。

此时A 、B 母线上的电压将降低，保护1、2都能反应到电压降低，从选择性要求，保护2应首先动作。

K0=kU3）距离保护距离保护也称低阻抗保护，是反应保护安装处到短路点之间的阻抗下降而动作的保护。

Kk I kZ B 母线上电压为：kk res Z I U =保护2测量阻抗为：kk k res m L Z Z I U Z 1/=== 其大小等于保护安装处到短路点间的阻抗，正比于短路点到保护2之间的距离。

（2）利用比较两侧的电流相位L I LI 正常运行时，线路AB 两侧的电流大小相等，相位差为 180外部发生短路故障时:k I kI 显然外部短路时，结论与正常运行相同。

保护区内部短路时：k I ' kI ''从分析可知，若两侧电流相位相同，则判为内部故障；若两侧电流相位相反，则判为外部故障。

利用被保护线路两侧电流相位，可构成纵差保护、相差高频保护、方向保护等。

（3）反应序分量或突变量是否出现不对称短路时，将出现负序分量发生短路时，正序分量将出现突变接地短路时，将出现零序分量（4）反应非电量保护非电量保护过负荷保护反应绕组温度升高而构成过负荷保护；瓦斯保护反应变压器内部故障时所产生的瓦斯气体，构成瓦斯保护；二、继电保护装置的组成执行部分测量部分整定值逻辑部分输出信号输入信号（1）测量部分：测量被保护对象的有关物理量，与给定量进行比较，给出“是”或“非”信号。

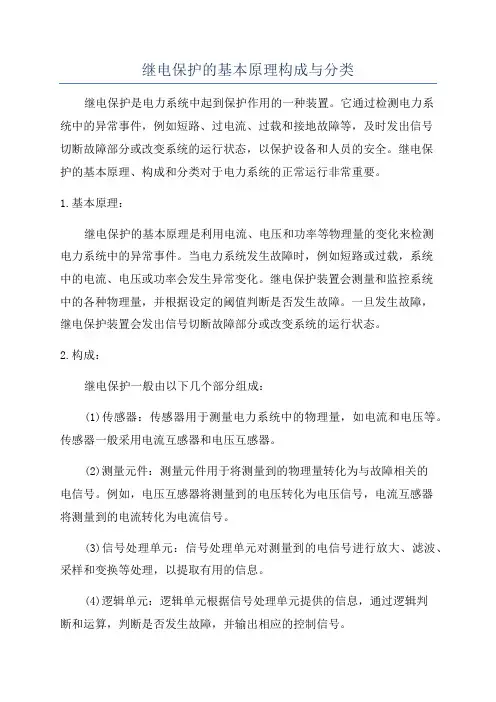

继电保护的基本原理构成与分类继电保护是电力系统中起到保护作用的一种装置。

它通过检测电力系统中的异常事件，例如短路、过电流、过载和接地故障等，及时发出信号切断故障部分或改变系统的运行状态，以保护设备和人员的安全。

继电保护的基本原理、构成和分类对于电力系统的正常运行非常重要。

1.基本原理：继电保护的基本原理是利用电流、电压和功率等物理量的变化来检测电力系统中的异常事件。

当电力系统发生故障时，例如短路或过载，系统中的电流、电压或功率会发生异常变化。

继电保护装置会测量和监控系统中的各种物理量，并根据设定的阈值判断是否发生故障。

一旦发生故障，继电保护装置会发出信号切断故障部分或改变系统的运行状态。

2.构成：继电保护一般由以下几个部分组成：(1)传感器：传感器用于测量电力系统中的物理量，如电流和电压等。

传感器一般采用电流互感器和电压互感器。

(2)测量元件：测量元件用于将测量到的物理量转化为与故障相关的电信号。

例如，电压互感器将测量到的电压转化为电压信号，电流互感器将测量到的电流转化为电流信号。

(3)信号处理单元：信号处理单元对测量到的电信号进行放大、滤波、采样和变换等处理，以提取有用的信息。

(4)逻辑单元：逻辑单元根据信号处理单元提供的信息，通过逻辑判断和运算，判断是否发生故障，并输出相应的控制信号。

(5)输出单元：输出单元接收由逻辑单元输出的控制信号，执行切断故障部分或改变系统运行状态的任务。

3.分类：继电保护可以根据其作用对象、工作方式和应用领域等方面进行分类。

(1)按作用对象分类：(a)母线保护：用于保护电力系统中的母线。

主要功能是侦测母线上的故障和异常，如短路和过电流，并迅速切断故障电路。

(b)高压和中压线路保护：用于保护电力系统中的高压和中压线路。

主要功能是侦测线路上的故障和异常，如短路、过电流和过载，并迅速切断故障电路。

(c)变压器保护：用于保护电力系统中的变压器。

主要功能是侦测变压器中的内部故障和异常，如短路、过电流和过热，并迅速切断故障电路。

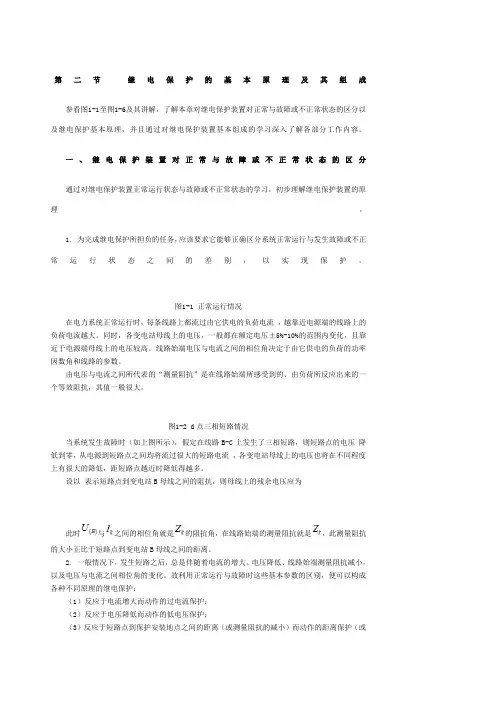

第二节继电保护的基本原理及其组成参看图1-1至图1-6及其讲解，了解本章对继电保护装置对正常与故障或不正常状态的区分以及继电保护基本原理，并且通过对继电保护装置基本组成的学习深入了解各部分工作内容。

一、继电保护装置对正常与故障或不正常状态的区分通过对继电保护装置正常运行状态与故障或不正常状态的学习，初步理解继电保护装置的原理。

1. 为完成继电保护所担负的任务，应该要求它能够正确区分系统正常运行与发生故障或不正常运行状态之间的差别，以实现保护。

图1-1 正常运行情况在电力系统正常运行时，每条线路上都流过由它供电的负荷电流，越靠近电源端的线路上的负荷电流越大。

同时，各变电站母线上的电压，一般都在额定电压±5%-10%的范围内变化，且靠近于电源端母线上的电压较高。

线路始端电压与电流之间的相位角决定于由它供电的负荷的功率因数角和线路的参数。

由电压与电流之间所代表的“测量阻抗”是在线路始端所感受到的、由负荷所反应出来的一个等效阻抗，其值一般很大。

图1-2 d点三相短路情况当系统发生故障时（如上图所示），假定在线路B-C上发生了三相短路，则短路点的电压降低到零，从电源到短路点之间均将流过很大的短路电流，各变电站母线上的电压也将在不同程度上有很大的降低，距短路点越近时降低得越多。

设以表示短路点到变电站B母线之间的阻抗，则母线上的残余电压应为此时与之间的相位角就是的阻抗角，在线路始端的测量阻抗就是，此测量阻抗的大小正比于短路点到变电站B母线之间的距离。

2. 一般情况下，发生短路之后，总是伴随着电流的增大、电压降低、线路始端测量阻抗减小，以及电压与电流之间相位角的变化。

故利用正常运行与故障时这些基本参数的区别，便可以构成各种不同原理的继电保护：（1）反应于电流增大而动作的过电流保护；（2）反应于电压降低而动作的低电压保护；（3）反应于短路点到保护安装地点之间的距离（或测量阻抗的减小）而动作的距离保护（或低阻抗保护）等。

继电保护的基本原理和继电保护装置的组成继电保护是电力系统中重要的安全保障措施之一，用于保护电力设备和电力系统免受故障和过电流的损害。

本文将介绍继电保护的基本原理以及继电保护装置的组成。

一、继电保护的基本原理继电保护的基本原理是依靠电力系统中的电流、电压等参数的异常变化来判断设备是否发生故障，并对故障设备进行隔离和保护。

其基本原理包括故障检测、信号传输、故障判断和动作执行等环节。

1. 故障检测：继电保护装置通过检测电力系统中的电流、电压等参数，以确定是否存在设备异常。

常见的故障包括过电流、过电压、短路、接地故障等。

2. 信号传输：一旦检测到异常信号，继电保护装置会将信号传输给中央控制室或操作人员，以便进一步判断和采取相应的措施。

3. 故障判断：中央控制室或操作人员会根据接收到的异常信号进行故障判断，通过比对设备的工作状态和理论模型，确定具体的故障类型和位置。

4. 动作执行：一旦故障类型和位置确定，继电保护装置将发送信号给断路器或其他隔离设备，使其迅速切断故障电路，并保护其他设备免受影响。

二、继电保护装置的组成继电保护装置是实现继电保护原理的关键设备，其主要组成包括输入电路、测量元件、比较元件、判别元件和动作元件。

1. 输入电路：输入电路是继电保护装置的基础，充当了信息采集的作用。

输入电路包括电流互感器、电压互感器等，用于采集电力系统中的电流、电压等参数，并将信号传递给后续的测量元件。

2. 测量元件：测量元件是用来对输入电路中采集的信号进行精确的测量和转换。

常见的测量元件包括电流变压器、电压变压器等，能够将采集到的电流、电压等参数转换为标准的模拟量或数字量信号。

3. 比较元件：比较元件用于将测量得到的参数与事先设定的保护参数进行比较。

当测量参数超过或低于设定的保护参数范围时，比较元件会发出警报信号，通知判别元件进行下一步判断。

4. 判别元件：判别元件负责对比较元件发出的信号进行进一步的判断和分析，以确定是否存在故障。

继电保护的基本原理和继电保护装置的组成绪论继电保护在电力系统中扮演着至关重要的角色，它是保障电力系统安全运行的关键组成部分。

本文将探讨继电保护的基本原理以及继电保护装置的组成，以便更好地理解其在电力系统中的作用和重要性。

第一部分：继电保护的基本原理继电保护是电力系统中用于检测异常情况并采取措施来保护电力设备和系统不受损害的技术。

其基本原理包括以下几个关键要素：1. 电流和电压测量：继电保护装置通过监测电流和电压的变化来识别电力系统中的异常情况。

这些测量值提供了关于电流负载、电压水平和频率等信息。

2. 比较与判据：继电保护装置将测量值与预设的标准或判据进行比较。

如果测量值超出了允许的范围，继电保护系统将判定系统存在故障或异常情况。

3. 快速反应：一旦继电保护系统检测到异常情况，它会立即采取行动，例如切断电源或发出警报信号，以防止电力设备受到损害或电力系统发生故障。

4. 信号传输：继电保护系统需要将检测到的异常情况信息传输给相关设备或操作人员，以便采取适当的措施。

5. 稳定性和可靠性：继电保护系统必须具备高度的稳定性和可靠性，以确保不会误判正常操作并及时响应真正的故障情况。

第二部分：继电保护装置的组成继电保护装置是实现继电保护功能的关键工具，其组成部分通常包括以下要素：1. 传感器：传感器用于测量电流、电压、频率和其他电力参数。

电流变压器（CT）和电压变压器（VT）是常用的传感器类型，用于将高电压和电流降低到安全水平进行测量。

2. 保护继电器：保护继电器是继电保护系统的核心组件。

它们根据传感器提供的输入信号进行逻辑运算，并根据事先设定的保护方案判断是否需要采取措施。

3. 控制单元：控制单元负责继电保护系统的操作和控制。

它通常包括微处理器或微控制器，用于处理输入信号、执行保护逻辑和与其他系统通信。

4. 输出设备：输出设备包括断路器、接触器和报警器等，用于根据继电保护装置的决策来切断电源、分离故障设备或发出警报。

继电保护的基本原理、构成与分类1.1电力系统继电保护的概念与作用1.继电保护包括继电保护技术和继电保护装置。

*继电保护技术是一个完整的体系，它主要由电力系统故障分析、继电保护原理及实现、继电保护配置设计、继电保护运行及维护等技术构成。

*继电保护装置是完成继电保护功能的核心。

继电保护装置就是能反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

如我公司现在的DEP820系歹I」保护装置。

2.电力系统的故障和不正常运行状态：（三相交流系统）*故障：各种短路（三相短路、两相短路、单相接地短路等）和断线（单相、两相），其中最常见且最危险的是各种类型的短路。

其后果：电流增加危害故障设备和非故障设备；电压降低影响用户正常工作；破坏系统稳定性，使事故进一步扩大（系统振荡，互解） *不正常运行状态：电力系统中电气元件的正常工作遭到破坏，但没有发生故障的运行状态。

如：过负荷、过电压、频率降低、系统震荡等。

以上不正常运行态可能会动作于发信号或动作于解列（跳闸）。

3.继电保护装置的作用：在最短的时间辨认出故障状态、不正常运行状态，并作出相应处理。

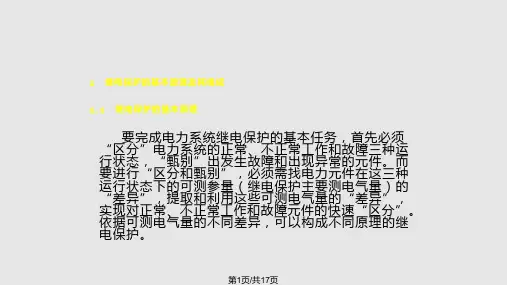

继电保护装置被形象的比喻为〃静静的哨兵〃1.2继电保护的基本原理、构成与分类1.2.1.基本原理继电保护主要是为区分系统正常运行状态与故障或不正常运行状态，这就决定了其原理是找差别。

举例说明：故障时电流增加一＞过电流保护故障时电压降低一›低电压保护区内故障功率方向与区外故障功率方向相反一＞方向保护故障时阻抗降低一＞阻抗保护区内故障与区外故障的差动电流（大小？？）不同一＞电流差动保护故障时有负序分量或零序分量一＞序分量保护另外还有非电气量：瓦斯保护，过热保护原则上说：只要找出正常运行与故障时系统中电气量或非电气量的变化特征（差别），即可找出一种原理，且差别越明显，保护性能越好。

继电保护分为两种原理：过量保护及欠量保护。

所有的保护原理都是根据电流/电压/开入量套入原理中计算，最终得出一个结果：跳闸与否。

继电保护的基本原理和继电保护装置的组成继电保护装置的主要组成部分有输入电路、判断逻辑电路、输出电路、电源和操纵装置。

输入电路主要作用是采集被保护系统的电流、电压等信号，并将其转化为继电保护装置能够处理的模拟量信号。

输入电路通常由互感器、电流互感器和电压互感器等组成。

判断逻辑电路是继电保护装置的核心部分，它根据输入信号的大小和特征，采用相应的电路和算法进行信号处理和判断。

判断逻辑电路通常包括电流、电压、功率、频率和相位等各种保护量的比较、计算和判别电路。

输出电路是继电保护装置的反馈和控制部分，它将判断逻辑电路的输出信号转化为动作电流或动作电压，通过控制开关或触发器实现对保护设备的动作。

电源为继电保护装置提供所需的电能，一般需要直流电源或交流电源。

电源还可以具备电压稳定、过压过流保护和断电记录等功能。

操纵装置是继电保护装置的人机交互部分，一般包括控制按钮、指示灯、双点按钮、微调旋钮等。

通过操纵装置，操作人员可以对继电保护装置进行选择、设定、复位和监控等操作。

继电保护装置还可以根据需要配置额外的功能模块，如通信模块、数据记录模块、故障指示模块和远程调试模块等，以满足不同的保护需求。

继电保护装置的运行过程通常分为三个阶段：监测阶段、判断阶段和动作阶段。

在监测阶段，继电保护装置通过输入电路获取被保护系统的工作量信号，并进行实时监测。

在判断阶段，判断逻辑电路对输入信号进行处理和判别，并根据预设的保护规则，判断是否需要进行动作。

在动作阶段，输出电路控制开关或触发器，并根据判断结果对被保护系统采取相应的保护措施。

总之，继电保护的基本原理是实时监测、判断和动作，通过合理配置输入电路、判断逻辑电路、输出电路、电源和操纵装置等组成部分，能够有效保护被保护系统的正常运行，提高电力系统的可靠性和安全性。

继电保护的基本原理及保护装置的组成电力系统运行要求安全可*。

但是，电力系统的组成元件数量多，结构各异．运行情况复杂．覆盖的地域辽阔。

因此，受自然条件、设备及人为因素的影响(如雷击、倒塔、内部过电压或运行人员误操作等)，电力系统会发生各种故障和不正常运行状态。

最常见、危害最大的故障是各种形式的短路。

①故障造成的很大的短路电流产生的电弧使设备损坏。

②从电源到短路点间流过的短路电流引起的发热和电动力将造成在该路径铀F故障元件的损坏。

③靠近故障点的部分地区电压大幅度下降，使用户的正常工作道到破坏或影响产品质量。

④破坏电力系统并列运行的稳定性，引起系统振荡，甚至使该系统瓦解和崩溃。

所谓不正常运行状态是指系统的正常工作受到干扰，使运行参数偏离正常值，如一些设备过负荷、系统频率或某些地区电压异常、系统振荡等。

故障和不正常运行情况常常是难以避免的，但事故却可以防止。

电力系统继电保护装置就是装设在每一个电气设备亡，用来反映它们发生的故障和不正常运行情况，从而动作于断路器跳闸或发出信号的一种有效的反事故的自动装置。

它的基本任务是：自动、有选择性、快速地将故障元件从电力系统中切除，使故障元件损坏程度尽可能降低，并保证该系统相F故障部分迅速恢复正常运行。

反映电气元件的／1；正常运行状态，并依据运行维护的具体条件和设备的承受能力，发出信号、减负荷或延时跳闸c应该指出，要确保电力系统的安全运行．除了继电保护装置外，还应该设置电力系统安全自动装置。

后者是着眼于事故后和系统不正常运行情况的紧急处理，以防止电力系统大面积停电和保证对重要负荷连续供电及恢复电力系统的正常运行c例如自动重合闸、备用电源自动投入、自动切负荷、快关汽门、电气制动、远方切机、在技选定的开关上实现系统解列、过负荷控制等。

为实现其目标，作用于跳闸的继电保护装置在技术性能上必须满足以下4个要求：（1）选择性选择性的基本含义是保护装置动作时仅将故障元件从电力系统中切除，使停电范围尽量减小，以保证系统中非故障部分继续安全运行。

继电保护的基本原理及保护装置的组成
1.3 继电保护的基本原理
利用正常运行与区内外短路故障电气参数变化的特征构成保护的判据，根据不同的判据就构成不同原理的继电保护。

例如:
电流增加（过电流保护）:故障点与电源直接连接的电气设备上的电流会增大；
电压降低（低电压保护）:各变电站母线上的电压也将在不同程度上有很大的降低，短路点的电压降低到零；
电流电压间的相位角会发生变化（方向保护）:正常20°左右，短路：60°～85°；
电压与电流的比值会发生变化；
(距离保护或阻抗保护):系统正常运行是负荷阻抗，其值较大，系统短路时Z 是保护安装处到短路点之间的阻抗，其值较小；
电流差动保护:正常运行时I入=I出，短路时I入≠I出；
分量保护:出现I2、I0分量。

另外非电气量保护：瓦斯保护，过热保护。

继电保护装置的组成
一般由测量部分、逻辑部分和执行部分组成。

（1）测量部分
测量部分是测量从被保护对象输入的有关电气量，并与已给定的整定值进行比较，根据比较的结果，从而判断保护是否应该起动。

（2）逻辑部分
逻辑部分是根据测量部分各输出量的大小、性质、输出的逻辑状态、出现的顺序或它们的组合，使保护装置按一定的逻辑关系工作，最后确定是否应该使断路器跳闸或发出信号，将有关命令传给执行部分。

继电保护中常用的逻辑回路有“或”、“与”、“否”、“延时起动”、“延时返回”以及“记忆”等回路。

（3）执行部分
执行部分是根据逻辑部分输出的信号，最后完成保护装置所担负的任务。

如故障时，动作于跳闸；不正常运行时，发出信号；正常运行时，不动作等。
