电力系统继电保护原理

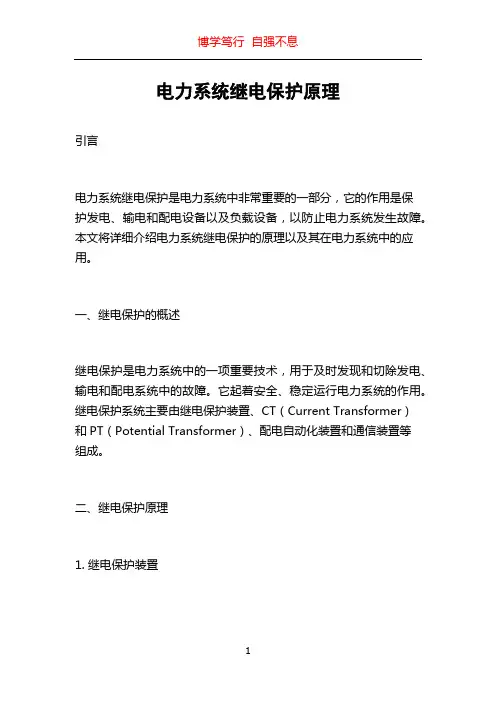

电力系统继电保护原理引言电力系统继电保护是电力系统中非常重要的一部分，它的作用是保护发电、输电和配电设备以及负载设备，以防止电力系统发生故障。

本文将详细介绍电力系统继电保护的原理以及其在电力系统中的应用。

一、继电保护的概述继电保护是电力系统中的一项重要技术，用于及时发现和切除发电、输电和配电系统中的故障。

它起着安全、稳定运行电力系统的作用。

继电保护系统主要由继电保护装置、CT（Current Transformer）和PT（Potential Transformer）、配电自动化装置和通信装置等组成。

二、继电保护原理1. 继电保护装置继电保护装置是实现继电保护功能的关键设备。

它通过对电力系统各个部分电压和电流的测量，来实现故障的检测和切除。

根据检测到的电压和电流信号，继电保护装置会发出指令来切断电路，防止故障进一步扩大。

2. CT和PTCT（Current Transformer）和PT（Potential Transformer）是继电保护装置中的关键设备，用于将电流和电压信号转换为继电保护装置可处理的信号。

CT和PT通常与高压电力系统中的电流和电压传感器配合使用，将高电压和高电流信号降低到继电保护装置可处理的范围。

3. 配电自动化装置配电自动化装置是电力系统中常用的继电保护装置之一。

它可以实现对配电系统的自动化控制、故障检测和切除。

配电自动化装置通过测量电流和电压信号，来判断是否有电力系统故障，并根据设定的保护动作条件，自动切除故障电路，保证电力系统的安全运行。

4. 通信装置通信装置在电力系统继电保护中起着重要的作用。

它通过与其他继电保护装置和监控系统进行通信，实时传输电力系统状态信息，以实现对电力系统的远程监控和故障处理。

通信装置可以使继电保护系统具备远程操作、远程监控和远程维护等功能。

三、继电保护在电力系统中的应用1. 发电系统在发电系统中，继电保护主要用于保护发电机和变压器等重要设备。

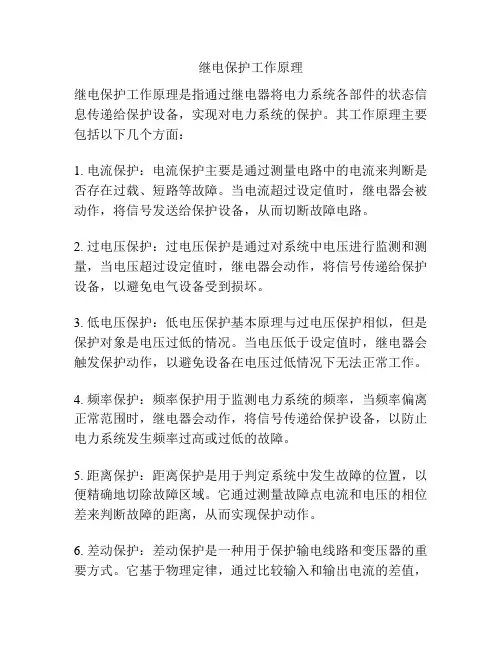

继电保护工作原理
继电保护工作原理是指通过继电器将电力系统各部件的状态信息传递给保护设备，实现对电力系统的保护。

其工作原理主要包括以下几个方面：
1. 电流保护：电流保护主要是通过测量电路中的电流来判断是否存在过载、短路等故障。

当电流超过设定值时，继电器会被动作，将信号发送给保护设备，从而切断故障电路。

2. 过电压保护：过电压保护是通过对系统中电压进行监测和测量，当电压超过设定值时，继电器会动作，将信号传递给保护设备，以避免电气设备受到损坏。

3. 低电压保护：低电压保护基本原理与过电压保护相似，但是保护对象是电压过低的情况。

当电压低于设定值时，继电器会触发保护动作，以避免设备在电压过低情况下无法正常工作。

4. 频率保护：频率保护用于监测电力系统的频率，当频率偏离正常范围时，继电器会动作，将信号传递给保护设备，以防止电力系统发生频率过高或过低的故障。

5. 距离保护：距离保护是用于判定系统中发生故障的位置，以便精确地切除故障区域。

它通过测量故障点电流和电压的相位差来判断故障的距离，从而实现保护动作。

6. 差动保护：差动保护是一种用于保护输电线路和变压器的重要方式。

它基于物理定律，通过比较输入和输出电流的差值，
来判定是否存在异常情况，如短路、接地等故障。

综上所述，继电保护工作原理是通过测量和比较电力系统中各种参数（电流、电压、频率等）的数值，判断系统是否存在故障，并通过继电器将信号传递给保护设备，实现对电力系统的自动保护。

电力系统继电保护基本原理电力系统继电保护是电力系统中重要的安全保护措施，其基本原理是通过检测电力系统中的异常故障状态，并采取控制措施来迅速、准确地切除故障点，保护电力系统的安全运行。

下面将从基本概念、分类、原理以及应用等方面进行详细介绍。

一、基本概念继电保护是电力系统中用来对故障进行保护的设备。

它可以检测系统中的故障，并通过切除故障点、发送报警信号等手段来保护电力系统的安全运行。

二、分类根据继电保护的功能和应用，可以将其分为主保护、备用保护以及辅助保护。

1. 主保护：主保护是对电力系统中的主要设备（如变压器、发电机、电动机等）进行保护的措施。

主保护对应用最为严格的要求，需要快速、准确地切除故障点，并能适应系统的各种工作条件。

2. 备用保护：备用保护是为了当主保护出现故障或失效时，起到替代保护作用的设备。

备用保护的要求相对较低，主要是为了保证在主保护失效时仍能有效地保护电力系统。

3. 辅助保护：辅助保护是对系统中的辅助设备和线路进行保护的措施。

辅助保护的主要作用是检测系统中的异常情况，并发出相应的信号进行报警，以减少故障对系统的影响。

三、原理继电保护的工作原理是基于电气量的变化检测和测量。

通过对电流、电压、频率、功率因数等电气量的测量，判断系统中是否存在故障，并能够快速、准确地切除故障点。

1. 故障检测：继电保护能够检测到电力系统中的各种故障类型（包括短路、过载、接地故障等）。

通过对电流、电压等电气量进行检测和测量，在故障发生时能够及时判断故障类型和位置。

2. 故障切除：当继电保护检测到故障时，会通过控制开关进行故障点的切除。

切除故障的方式包括断开故障电路、切除故障设备、切换备用设备等。

3. 报警通知：继电保护还能够通过发送报警信号或故障信息来通知操作人员。

操作人员在接收到报警信息后，可以及时采取相应的措施来处理故障。

四、应用继电保护广泛应用于电力系统中的各个环节，包括输电线路、变电站、发电机等。

电力系统继电保护原理1. 引言在现代电力系统中，继电保护是确保电力系统运行安全和稳定的重要部分。

它的主要作用是在电力系统发生故障时，迅速检测、定位并切除故障，以保护电力设备和人员的安全。

本文将介绍电力系统继电保护的基本原理和常见的保护方式。

2. 继电保护基本原理电力系统继电保护的基本原理是使用继电器来实现。

继电器是一种能够根据电流、电压或其他物理量的变化来控制电路开关状态的设备。

当电力系统中发生故障时，故障电流或电压的变化会引起继电器动作，进而触发保护动作。

继电保护的基本原理可以归纳为以下几点：•故障检测：继电保护需要能够快速检测电力系统中的故障。

常见的故障包括短路、接地故障等。

通过测量电流、电压和其他物理量来检测故障。

•故障定位：一旦检测到故障，继电保护需要能够准确地确定故障的位置。

通过分析故障电流、电压的变化，继电保护可以定位故障发生的位置。

•保护动作：一旦确定了故障的位置，继电保护需要能够迅速触发保护动作，切除故障。

常见的保护动作包括断路器的跳闸、开关的切换等。

3. 继电保护方式根据所保护的电力设备和故障类型的不同，继电保护可以分为多种方式。

以下是一些常见的继电保护方式：过流保护是最常见的继电保护方式之一。

它通过测量电力系统中的电流大小，一旦电流超过设定的阈值，继电保护会触发保护动作。

过流保护可以用于检测短路故障和过载故障。

3.2 过压保护和欠压保护过压保护和欠压保护是主要用于保护电力系统中的变压器和其他电气设备。

当电压超过或低于设定的阈值时，继电保护会触发保护动作，以避免设备损坏或安全事故发生。

3.3 频率保护频率保护用于监测电力系统中的频率变化。

当频率超过设定的阈值时，继电保护会触发保护动作。

频率保护可以用于检测电力系统运行异常或发生故障的情况。

差动保护是一种用于保护变压器和发电机等关键设备的继电保护方式。

它通过比较设备输入端和输出端电流之差，一旦差值超过设定的阈值，继电保护会触发保护动作。

电力系统继电保护的原理
电力系统继电保护的原理是基于监测电力系统中的电流、电压等参数，一旦这些参数超过了设定的阈值，继电保护设备就会发出信号，触发断路器等设备进行动作，以保护电力系统的安全稳定运行。

继电保护设备通常由电流互感器和电压互感器等传感器、测量单元、比较单元、逻辑单元以及执行单元等组成。

其中，电流互感器和电压互感器负责将电力系统中的电流和电压信号转化为测量信号，传送给测量单元进行处理。

测量单元将测量信号转化为数字信号，并与事先设定的保护阈值进行比较。

比较单元负责对比测量信号和阈值的大小关系，当测量信号超过设定阈值时，比较单元会发出触发信号。

逻辑单元接收触发信号，并根据预设的保护逻辑进行判断，决定是否需要进行保护动作。

最后，执行单元接收逻辑单元的指令，通过操纵断路器等设备进行相应的动作。

继电保护设备的阈值设置是根据电力系统的运行要求和设备的额定参数进行调整的。

不同的电力设备，如发电机、变压器、线路等，具有不同的保护要求，因此需要针对性地设置保护阈值。

阈值的设置需要综合考虑设备的稳定工作范围、起动过电流、过负荷电流等因素，并根据实际情况进行适当调整。

继电保护系统的关键在于快速、准确地检测电力系统中的异常情况，并及时采取相应的保护措施。

通过使用互感器转化电路参数为可测量的信号，再经过测量、比较和逻辑判断等步骤，
能够快速、有效地实现对电力系统的保护。

这种原理能够大大提高电力系统的可靠性和安全性，确保电力系统的正常运行。

继电保护的四个基本原理继电保护是电力系统中非常重要的一项安全保护措施，它能够在电力系统发生故障时快速、准确地检测和切除故障部分，从而保护电力设备和电力系统的安全运行。

继电保护的实现依赖于一些基本原理，本文将介绍继电保护的四个基本原理。

一、电流保护原理电流保护是继电保护中最常见的一种保护方式。

它基于电流的大小和方向来判断电力系统中是否存在故障。

当电流超过设定值时，继电器就会触发动作，进而切除故障部分。

电流保护的实现主要依赖于电流互感器和继电器。

电流互感器将高电压线路中的电流转换成与之成比例的低电流，并通过继电器进行监测和切除故障。

二、电压保护原理电压保护是继电保护中另一种常见的保护方式。

它主要用于检测电力系统中的电压异常情况，如过高或过低的电压。

电压保护的实现需要使用电压互感器和继电器。

电压互感器将高电压线路中的电压转换成与之成比例的低电压，并通过继电器进行监测和切除故障。

三、差动保护原理差动保护是一种以比较电流差值来判断电力系统中是否存在故障的保护方式。

它主要应用于变压器、发电机等设备的保护。

差动保护的实现主要依赖于电流互感器和继电器。

电流互感器将设备输入和输出侧的电流转换成与之成比例的低电流，继电器通过比较两侧电流的差值来判断是否存在故障，并触发动作切除故障。

四、过电流保护原理过电流保护是一种以电流超过额定值来判断电力系统中是否存在故障的保护方式。

它主要用于保护电力系统中的配电线路和设备。

过电流保护的实现主要依赖于电流互感器和继电器。

电流互感器将高电压线路中的电流转换成与之成比例的低电流，并通过继电器进行监测和切除故障。

继电保护的四个基本原理分别是电流保护、电压保护、差动保护和过电流保护。

这些原理在电力系统中起到了至关重要的作用，保护了电力设备和电力系统的安全运行。

通过合理配置和使用继电保护装置，能够及时检测和切除故障，有效避免了电力系统事故的发生，保障了电力系统的可靠供电。

继电保护原理
继电保护是一种常用的电气保护装置，其原理是利用电流、电压和其他参数的变化来监测电力系统中的故障，并通过控制继电器的动作来实现系统的保护。

继电保护的基本原理是利用电流或电压信号的变化来触发继电器的动作。

在正常情况下，电力系统中的电流和电压是稳定的，继电器处于闭合状态。

但是，当电力系统中发生故障时，例如短路或过载，电流或电压会发生异常变化，这时继电器将接收到异常信号，并触发动作。

继电保护系统通常由传感器、测量装置、继电器和触发器等组成。

传感器用于检测电流、电压和其他参数的变化，并将其转化为电信号。

测量装置负责测量和记录这些电信号的数值。

继电器是一个电磁开关装置，当接收到来自传感器或测量装置的异常信号时，会触发电磁线圈的动作，使开关状态发生变化。

触发器负责控制继电器的触发条件和动作时间。

继电保护的作用是保护电力系统中的各种设备和线路免受过电流、过电压、短路、地故障等故障的损害。

通过及时检测并断开故障点附近的电力传输，继电保护可以防止故障扩大，减少事故发生的可能性，并保护设备和人员的安全。

继电保护在电力系统中起着至关重要的作用，它不仅能够实现故障检测和保护，还可以提供监测和记录故障信息的功能，为电力系统的运行和维护提供重要依据。

同时，随着电力系统的
不断发展，继电保护的技术也在不断创新和改进，使其能够适应各种新型设备和复杂的故障情况，确保电力系统的稳定运行。

继电保护基本原理
继电保护基本原理是电力系统中一种常用的保护方法，它主要通过测量电路中的电流、电压等参数，并根据一定的逻辑关系和判据来判断电力系统是否存在故障或异常情况，并采取相应的措施，保护电力系统的安全运行。

继电保护的基本原理包括以下几个方面：
1. 电流与电压测量：继电保护通常通过电流互感器和电压互感器来测量电路中的电流和电压。

电流互感器将高电流变换为与之成比例的低电流，电压互感器则将高电压变换为与之成比例的低电压。

测量出的电流和电压信号将作为继电保护的输入信号。

2. 选择性：继电保护需要根据故障类型和位置来选择相应的保护元件，以实现快速、准确地判断故障位置和类型。

为了实现选择性保护，继电保护系统通常会设置多个保护回路，并通过元件的参数设置、电流电压比较等方式来实现选择性。

3. 逻辑判断：继电保护通过对测量得到的电流、电压信号进行逻辑判断，确定电力系统是否存在故障或异常情况。

常见的判断逻辑包括过流保护、距离保护、差动保护等。

例如，过流保护会比较电流信号与设定的额定电流值，当电流超过额定值时，保护动作，切断故障电路。

4. 装置操作：当继电保护判断存在故障时，它会采取相应的操作来保护电力系统。

常见的操作包括触发离合器、断路器等开
关设备，以切断故障电路。

此外，继电保护还可以向监控系统发送警报信号，以便及时采取措施修复故障。

继电保护基本原理的核心是通过测量和判断电路参数，实现对电力系统故障的快速、准确保护。

它在电力系统中起着重要的作用，可以有效地防止故障扩大、保护设备的安全运行。

电力系统继电保护原理及动作解析电力系统是现代工业生产和人们生活中不可或缺的基础设施之一。

而继电保护作为电力系统中的重要组成部分，起着检测和保护电力设备的作用。

本文将从继电保护的原理和动作解析两个方面进行阐述，以便读者更好地理解和掌握这一关键技术。

一、继电保护的原理继电保护的原理是基于电力系统中的电流、电压等物理量的变化来实现的。

当电力设备发生故障或异常时，电流、电压等物理量会发生变化，继电保护系统通过对这些变化进行监测和判断，及时采取相应的保护措施，以防止故障进一步扩大，保护电力设备的安全运行。

二、继电保护的动作解析继电保护的动作解析是指继电保护系统对电力系统中的故障或异常进行检测和判断，并根据判断结果采取相应的保护动作。

继电保护的动作解析可以分为两个阶段：故障检测和动作执行。

1. 故障检测：继电保护系统通过监测电力系统中的电流、电压等物理量的变化，检测是否存在故障或异常。

当监测到电流、电压等物理量超过设定的阈值或与设定的规律不符时，继电保护系统就会判断存在故障或异常。

2. 动作执行：一旦继电保护系统检测到故障或异常，就会执行相应的保护动作。

这些保护动作可以是切断电路、投入备用电源、改变电力系统的运行方式等。

通过执行这些保护动作，继电保护系统能够防止故障扩大，保护电力设备的安全运行。

继电保护的动作解析是一个复杂的过程，需要继电保护设备具备高度的灵敏性和可靠性。

同时，继电保护的动作解析还需要考虑电力系统的稳定性和可靠性等因素，以确保继电保护系统的正确运行。

继电保护的原理和动作解析是电力系统中非常重要的技术。

它通过对电流、电压等物理量的监测和判断，及时采取保护措施，保护电力设备的安全运行。

继电保护的动作解析是一个复杂而关键的过程，需要继电保护设备具备高度的可靠性和灵敏性。

只有通过科学合理的继电保护原理和动作解析，才能确保电力系统的安全稳定运行。

继电保护的原理及应用动画一、继电保护的基本原理继电保护是电力系统运行中非常重要的一部分，它能够对电力系统中的故障进行检测、定位并采取相应的措施，以保证电力系统的安全运行。

继电保护的基本原理如下：1.故障检测：继电器通过检测电力系统中各个部分的电流、电压等参数，判断是否存在故障。

一般来说，当电流或电压超过设定的安全阈值时，会触发继电保护系统。

2.故障定位：一旦检测到故障，继电保护系统需要准确地定位故障的位置，以便快速采取措施。

这一步通常是通过测量电流和电压在电力系统中的传输时间来实现的。

3.故障隔离：确定故障位置后，继电保护系统会将故障部分与正常部分隔离，以避免故障扩大影响整个电力系统的安全运行。

4.保护控制：一旦故障隔离完成，继电保护系统会通过控制开关等装置，对故障部分进行控制操作，使故障得到修复或绕过。

二、继电保护的应用动画以下是继电保护的原理及应用动画演示，通过动画的方式直观地展示继电保护系统的运行过程。

1.故障检测阶段在这个动画中，可以看到继电保护系统实时监测电力系统中的电流和电压参数。

当电流或电压超过设定的安全阈值时，动画中的继电保护系统会触发报警并标出发生故障的位置。

2.故障定位阶段一旦发生故障，动画中的继电保护系统会测量电流和电压在电力系统中的传输时间。

通过计算传输时间，系统可以精确地定位故障的位置，并在动画中以箭头的形式标出。

3.故障隔离阶段故障定位完成后，动画中的继电保护系统会自动控制开关等装置，将故障部分与正常部分进行隔离。

在动画中，可以看到原先连接故障部分的线路被隔离开，并且继电保护系统会给出相应的提示。

4.保护控制阶段经过故障隔离操作后，动画中的继电保护系统会进一步进行保护控制。

例如，如果故障是因为某个设备损坏，系统可以关闭该设备并启用备用设备，以确保电力系统的正常运行。

通过这些动画，人们可以直观地了解继电保护的原理和应用过程，更好地理解电力系统的安全运行机制。

三、总结继电保护是电力系统中不可或缺的一部分，它可以通过检测、定位、隔离和控制的方式，保证电力系统的安全运行。

继电保护作用及原理1.基本原理继电保护装置必须具有正确区分被保护元件是处于正常运行状态还是发生了故障，是保护区内故障还是区外故障的功能。

保护装置要实现这一功能，需要根据电力系统发生故障前后电气物理量变化的特征为基础来构成。

电力系统发生故障后，工频电气量变化的主要特征是：a.电流增大短路时故障点与电源之间的电气设备和输电线路上的电流将由负荷电流增大至大大超过负荷电流。

b.电压降低当发生相间短路和接地短路故障时，系统各点的相间电压或相电压值下降，且越靠近短路点，电压越低。

c.电流与电压之间的相位角改变正常运行时电流与电压间的相位角是负荷的功率因数角，一般约为20°，三相短路时，电流与电压之间的相位角是由线路的阻抗角决定的，一般为60°～85°，而在保护反方向三相短路时，电流与电压之间的相位角则是180°+(60°～85°)。

d.测量阻抗发生变化测量阻抗即测量点(保护安装处)电压与电流之比值。

正常运行时，测量阻抗为负荷阻抗；金属性短路时，测量阻抗转变为线路阻抗，故障后测量阻抗显著减小，而阻抗角增大。

不对称短路时，出现相序分量，如两相及单相接地短路时，出现负序电流和负序电压分量；单相接地时，出现负序和零序电流和电压分量。

这些分量在正常运行时是不出现的。

利用短路故障时电气量的变化，便可构成各种原理的继电保护。

此外，除了上述反应工频电气量的保护外，还有反应非工频电气量的保护，如瓦斯保护。

2.基本要求继电保护装置为了完成它的任务，必须在技术上满足选择性、速动性、灵敏性和可靠性四个基本要求。

对于作用于继电器跳闸的继电保护，应同时满足四个基本要求，而对于作用于信号以及只反映不正常的运行情况的继电保护装置，这四个基本要求中有些要求可以降低。

①选择性选择性就是指当电力系统中的设备或线路发生短路时，其继电保护仅将故障的设备或线路从电力系统中切除，当故障设备或线路的保护或断路器拒动时，应由相邻设备或线路的保护将故障切除。
