tcad

TCAD就是Technology Computer Aided Design，指半导体工艺模拟以及器件模拟工具，

世界上商用的TCAD工具有Silvaco公司的Athena和Atlas，Synopsys公司的TSupprem和Medici

以及ISE公司（已经被Synopsys公司收购）的Dios和Dessis 以及Crosslight Software公司的

Csuprem和APSYS。 半导体器件工艺仿真软件选择ISE TCAD还是MEDICI，Tsuprem4

2009-10-08 0:41

在介绍ISE TCAD，MEDICI，Tsuprem4之前先介绍Sentaurus吧，介绍完Sentaurus，

也许就不需要再介绍ISE TCAD和MEDICI，Tsuprem4了。

Sentaurus Process介绍

Synopsys Inc.的Sentaurus Process 整合了：

⑴Avanti 公司的TSUPREM系列工艺级仿真工具（Tsupremⅰ，Tsupremⅱ，

Tsupremⅲ只能进行一维仿真，到了第四代的商业版Tsuprem4能够完成二维模

拟）；

⑵Avanti公司的Taurus Process 系列工艺级仿真工具；

⑶ISE Integrated Systems Engineering公司的ISE TCAD工艺级仿真工具Dios

（二维工艺仿真）FLOOPS-ISE（三维工艺仿真）Ligament（工艺流程编辑）系列

工具，将一维、二维和三维仿真集成于同一平台。

在保留传统工艺级仿真工具卡与命令行运行模式的基础上，又作了诸多重大改

进：

⑴增加、设置了模型参数数据库浏览器（PDB），为用户提供修改模型参数及增

加模型的方便途径；

⑵增加、设置了一维模拟结果输出工具（Inspect）和二维、三维模拟结果输出

工具（Tecplot SV）。Inspect 提供了一维模拟结果的交互调阅。而Tecplot SV

则实现了仿真曲线、曲面及三维等输出结果的可视化输出。（ISE TCAD的可视

化工具Inspect和tecplot的继承）

此外，Sentaurus Process 还收入了诸多近代小尺寸模型。这些当代的小尺寸模

型主要有：

⑴高精度刻蚀模型及高精度淀积模型；

⑵基于Crystal-TRIM 的蒙特卡罗（Monte Carlo）离子注入模型、离子注入校

准模型、注入解析模型和注入损伤模型；

⑶高精度小尺寸扩散迁移模型等。

引入这些小尺寸模型，增强了仿真工具对新材料、新结构及小尺寸效应的仿真能

力，适应未来半导体工艺技术发展的需求。

Sentaurus Device 介绍

随着集成电路制程技术的长足发展, 集成化器件的特征尺寸已由超深亚微米逼

近nm 级层次。器件特征尺寸的等比例缩小, 器件结构已达到临界尺度并接近于

电子的相干距离。器件物理特性的分析也进入量子力学的分析层次。诸多经典的

器件物理模型( 二维器件物理特性分析系统Medici-Synopsys Inc.) 已不能够

满足nm 级器件的解析分析要求。对于nm 级器件, 诸多小尺寸效应所呈现出的

各向异性对器件核心参数的影响越发显著。近几年对进一步完善小尺寸器件物理

模型并提升器件物理特性模拟与分析工具的仿真技术需求也越发迫切。

SenTaurus Device 面向最新的nm 级集成工艺制程和器件结构, 基于小尺寸器

件物理效应, 可实现甚大规模( ULSI) 集成器件的器件物理特性级虚拟分析。显

然, SenTaurus Device 与工艺制程级仿真接口, 完成了器件物理特性的虚拟测

试, 构成了完整的集成电路芯片级的底层设计。SenTaurus Device 整合了

Avanti 的Medici, TaurusDevice 及ISE 的DESSIS 器件物理特性级仿真工具,

充实并修正了诸多器件物理模型, 推出了新的器件物理特性分析工具

SenTaurus Device。

综上所述，如果你不是仿真纳米器件工艺，采用原来的ISE TCAD10，MEDICI2003

和Tsuprem4－2004完全能满足你的设计要求。

由于条件限制，至今没有机会拥有Sentaurus试用，那么是否有条件同时拥有

ISE TCAD，MEDICI，Tsuprem4呢 ，最近刚成功实现上述软件ALL IN ONE linux，

发帖庆祝。

技术资源交流sunface@126.com.

文章参阅：

新一代纳米级器件物理特性仿真工具

—SenTaurus Device

张宪敏, 李惠军, 侯志刚, 于英霞

新一代集成工艺仿真系统Sentaurus Process

msb灌这么多水，咋个继续呢：）

ISE TCAD软件入门介绍

1．

GENESISe为软件总的界面，运行GENESISe命令得到图形化操作界面；OptimISE

为多参数优化工具；LIGAMENT为FAB工艺流程编辑工具；INSPECT为一维仿真曲

线可视工具，一般查看dessis仿真结果。Tecplot-ISE为二维图形可视和参数

查看工具，一般为mesh仿真结果查看，也可调入dessis仿真结果查看耗尽层，

电势分布等众多参数。

2．

工艺模拟部分组成：FLOOPS-ISE为三维器件工艺仿真工具；DIOS为二维器件工

艺仿真工具；Advanced Calibration为仿真模型参数校准工具。

3．

器件建立部分组成：DEVISE为三维器件结构生成工具，（也可由FLOOPS-ISE工艺仿真生成结构），简单的说就是画图，加网格，掺杂和电极；MDRAW为二维器

件结构生成工具（可由DIOS工艺仿真生成结构），同样为画图工具；MESH对画

的结构进行网格及掺杂生成，早期版本medici直接编辑文本形成器件结构（复

杂器件难实现啊），仿真前需要执行mesh命令生成结构掺杂及网格，前面二维

三维画的结构实际就是生成mesh需要的文本文件；NOFFSET3D为网格优化工具，

仿真成功与否关键是结构的正确和网格优化的好不好。

4．

器件模拟由dessis完成，该文本文件建立器件仿真选用的模型，选择仿真的物

理模型以及仿真所采用的数值方法。你还可以把所仿真器件结构像一个器件一样

加入电路进行仿真。该部分的关键是模型选择必须完善正确，也不能选择过多的

不必要的模型，否则仿真耗费时间不所还难已收敛。同时仿真参数步长等参数设

置也很重要，设置不当会导致仿真不收敛。

5．

最后一部分电磁模拟没使用过，不作介绍。

综上所述，若你先学习的medici，tsuprem4，再使用ISE TCAD肯定不难。打个

比喻，如果你是DOS系统高手，玩windowsXP肯定不在话下。

你如果直接学习ISE TCAD，可能上手会容易点。刚才说了软件那么多工具，如

何下手学习呢，针对二维（三维也一样）其实主要的就三个部分（dios，mesh，

dessis；inspect和tecplot_ise只是查看仿真结果的工具而已，不包括在重点

学习部分）：工艺生成器件结构采用dios－dessis，编辑器件结构mesh－dessis。

初学者所仿真结构没有那么复杂，不必在画图工具上浪费时间。GENESISe也就

是一个方便多参数多个工具仿真的工具而已，用好了能提高效率，在PC机上仿

真本来就不是很快，同时仿真N个试验，你机器的CPU和内存都可能成为瓶颈使

仿真失败。如果在工作站上使用ISE，那我建议你一定使用好GENESISe工具，

仿真试验能事半功倍，显著提高工作效率。

估计现在你不必拿着成千上万页的英文手册不知道如何着手了吧。

Sentaurus TCAD工艺器件仿真

◆ Sentaurus TCAD功能介绍

Synopsys公司最新发布的TCAD工具命名为Sentaurus TCAD，它是Synopsys公司收购瑞士

ISE(Integrated Systems Engineering)公司后发布的产品，Sentaurus TCAD全面继承了ISE

TCAD,Medici和Tsuprem4的所有特性及优势，它包含众多的组件，主要由Sentaurus

Device,Sentaurus Process,Device Editor,Workbench等模块构成。

◆ Sentaurus Device模块；Sentaurus Process模块；Device Editor模块； Workbench模块

Sentaurus Device模块

随着集成电路制程技术的长足发展, 集成化器件的特征尺寸已由超深亚微米逼近nm

级层次。器件特征尺寸的等比例缩小, 器件结构已达到临界尺度并接近于电子的相干距离。

器件物理特性的分析也进入量子力学的分析层次。诸多经典的器件物理模型( 二维器件物理

特性分析系统Medici-Synopsys Inc.) 已不能够满足nm 级器件的解析分析要求。对于nm 级

器件, 诸多小尺寸效应所呈现出的各向异性对器件核心参数的影响越发显著。近几年对进一

步完善小尺寸器件物理模型并提升器件物理特性模拟与分析工具的仿真技术需求也越发迫

切。SenTaurus Device 面向最新的nm 级集成工艺制程和器件结构, 基于小尺寸器件物理效

应, 可实现甚大规模( ULSI) 集成器件的器件物理特性级虚拟分析。显然, SenTaurus Device 与

工艺制程级仿真接口, 完成了器件物理特性的虚拟测试, 构成了完整的集成电路芯片级的底

层设计。SenTaurus Device整合了Avanti的Medici、TaurusDevice及ISE的DESSIS 器件物理

特性级仿真工具, 充实并修正了诸多器件物理模型, 推出了新的器件物理特性分析工具

SenTaurus Device。

Sentaurus Device模块作为业界标准器件的仿真工具, 可以用来预测半导体器件的电学、

温度和光学特性, 通过一、 二、三维的方式对多种器件进行建模, 包括SOI、 Strain Silicon、

SiGe、BiCMO、 HBT、IGBT、MOSFET等, 从简单的二极管、 三极管, 到复杂的CMOS器件、

光电器件、功率器件、射频器件、存储器件等都有准确的模型。不仅可以准确快捷地进行传

统半导体工艺流程模拟和器件仿真，对于各种新兴及特殊器件，例如深亚微米器件、绝缘硅

(SOI)、SiGe、功率器件、高压器件、异质结、光电器件、量子器件及纳米器件也同样都可以

进行精确有效的仿真模拟。

此模组采用现有的最先进的商用模型, 无需流片就可以对器件设计进行模拟和优化以达到

最好的性能. 这就避免的成本高昂的实验和多次FAB流片损失。

◆ 无需制造出实际的器件就可以通过仿真来预测半导体器件的电气特性；

◆ 基于先进的C++软件架构和成熟高效的数值解析算法,具有极强的扩展能力；

◆ 可以得到任意工作条件下端口的静态和瞬态的电压和电流；

◆ 通过电位、电场、载流子、电流密度、电子复合与生成的分布率等方面深入了解器件的

内在物理机制；

◆ 业界先进的载流子隧穿模型, 包括非局域隧穿、热电子发射、直接隧穿、准确地模拟量

子器件、异质结器件和光学器件；

◆ 无需制造出实际的器件就可以对器件进行优化并找出理想的结构参数；

合集下载

安世 半导体 模拟电路设计 待遇

安世 半导体 模拟电路设计 待遇

安世 半导体 模拟电路设计 待遇

以安世半导体模拟电路设计待遇为题，我们来探讨一下在该领域的工

作待遇情况。

半导体行业是当今科技领域中最重要的产业之一，而模拟电路设计作

为半导体行业的核心技术之一，也被广泛应用于各个领域。因此，从

事安世半导体模拟电路设计工作的待遇自然也备受关注。

我们来看一下安世半导体模拟电路设计师的薪资水平。根据市场调研

结果显示，安世半导体模拟电路设计师的薪资普遍较高。一般而言，

该岗位的起薪在8000元至15000元之间，而有经验的高级设计师的年薪

则可达到20万元以上。当然，薪资水平也会受到个人技术能力、工作

经验和所在地区的影响。

除了薪资，安世半导体模拟电路设计师在其他方面的待遇也相对较好

。首先，该岗位通常有较高的职业发展空间和晋升机会。随着技术的

不断提升和经验的积累，设计师有机会晋升为高级设计师、主管甚至

部门经理，拥有更高的职位和更丰厚的薪资待遇。

安世半导体模拟电路设计师通常享受着良好的工作环境和福利待遇。

大型半导体公司通常提供舒适的办公环境和先进的设计工具，为设计

师提供良好的工作条件。此外，公司还会为员工提供完善的福利待遇

，如五险一金、带薪年假、节日福利等。

安世半导体模拟电路设计师还可以获得丰厚的奖金和提成。在半导体

行业，设计师的工作成果往往直接影响到产品的性能和市场竞争力，

因此设计师在项目成功后通常会获得丰厚的奖金和提成。安世半导体模拟电路设计师所从事的工作也具有一定的社会价值和发

展前景。随着科技的不断进步和信息产业的快速发展，半导体行业的

需求持续增长，因此对模拟电路设计师的需求也在不断增加。同时，

模拟电路设计作为电子技术的核心领域之一，具有广泛的应用前景和

发展空间。

从事安世半导体模拟电路设计工作的待遇相对较好。高薪水、良好的

工作环境、丰厚的奖金和提成以及良好的职业发展前景，都使得该岗

位备受青睐。然而，要想在该领域获得好的待遇，除了具备扎实的技

术能力外，不断学习和提升自己的能力也是非常重要的。希望对想要

流体力学模拟技术在半导体工艺中的应用

流体力学模拟技术在半导体工艺中的应用

流体力学模拟技术在半导体工艺中的应用

引言

半导体工艺是现代电子产业中的重要环节，对于半导体芯片的制造过程进行优化和改进，具有重要意义。传统的半导体工艺改进往往需要大量的试错和实验，耗费大量时间和资源。然而，随着计算机技术和模拟仿真技术的发展，流体力学模拟技术在半导体工艺中的应用逐渐受到重视。本文将介绍流体力学模拟技术在半导体工艺中的应用及其优势。

流体力学模拟技术概述

流体力学模拟技术是一种基于数值计算方法对流体运动和相互作用进行仿真的技术。通过数值计算方法，可以解决液体或气体在不同条件下的运动问题，并模拟流体与固体表面的相互作用。流体力学模拟技术已经在工程领域得到了广泛的应用，包括建筑设计、汽车工程、飞机设计等。在半导体工艺中，流体力学模拟技术的应用也具有重要的意义。

流体力学模拟技术在半导体工艺中的应用

流体流动模拟

在半导体工艺中，流体流动对于控制化学物质的扩散和反应具有重要影响。利用流体力学模拟技术，可以对这些流动过程进行精确的建模和模拟，从而优化半导体工艺流程。例如，在氧化过程中，通过模拟氧化气体在反应炉中的流动情况，可以预测氧化速率的分布，并优化反应炉的设计和操作参数，从而实现更高效的氧化过程。

温度场模拟

在半导体工艺中，温度的分布对于半导体器件的性能和可靠性具有重要影响。利用流体力学模拟技术，可以对加热过程中的温度场进行建模和模拟，从而优化加热参数和加热器件的设计。例如，在退火过程中，通过模拟退火炉中的温度场分布，可以预测半导体晶片的温度变化，进而优化退火工艺，提高晶片的电性能。

流体与固体表面的相互作用

在半导体工艺中，流体与固体表面的相互作用对于半导体器件的制造具有重要影响。利用流体力学模拟技术，可以对流体在固体表面的粘附、湿润和干燥等现象进行建模和模拟，从而预测和优化这些现象对半导体工艺的影响。例如，在光刻过程中，通过模拟光刻胶在硅片表面的扩散和湿润情况，可以优化光刻胶的配方和光刻工艺参数，提高图形的清晰度和边缘精度。 流体力学模拟技术在半导体工艺中的优势

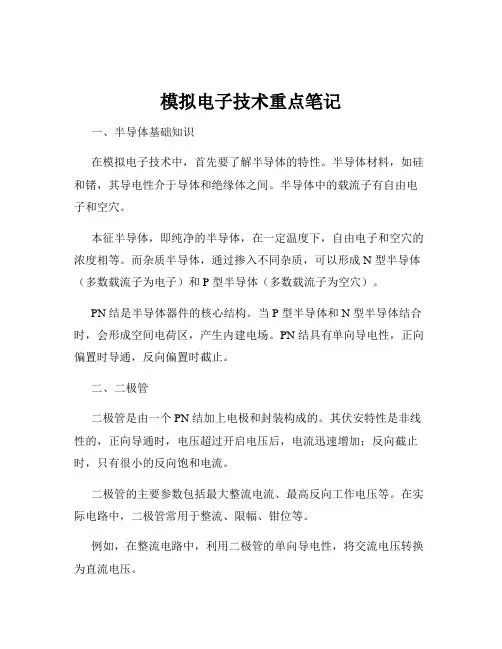

模拟电子技术重点笔记
