半导体器件模拟..

主要内容2.12.22.32.1 器件模拟的基本方程组2.1.3 载流子输运的基本方程2.1.3.2小尺寸半导体器件的载流子输运方程(a) (b)图2.1 半导体中的载流子过冲. (a) GaAs材料, (b) Si材料2.1 器件模拟的基本方程组2.1.6光波导方程由Maxwell 方程组同样可以导出在半导体材料中传输的光波的电场分量E 所满足的方程：式中n 为材料的折射率，k 0 =2π/λ，λ是波长。

对于沿z 方向传播的波，式中β是波沿z 方向的传播常数，可得到Helmholtz 方程为，2022=+∇E E k n )(exp ),,(),,,(z t j E E E t z y x z y x βω−=E 222/,/ββ−=∂∂−=∂∂z j z 所以,)(22022=−+∇E E βk n T 式中,22222//y x T ∂∂+∂∂=∇2.3 半导体器件的分级模拟2.3.1 问题目的提出判断一个半导体器件模拟软件优劣的指标是功能全、精度高、速度快和便于用户使用。

功能全主要指能处理问题面广，便于用户使用则主要指程序输入参数形式简单，并以交互或对话方式工作。

实际开发半导体器件模拟软件时要考虑这两点，但这不是衡量半导体器件模拟方法本身优劣的指标。

衡量半导体器件模拟方法优劣的指标是速度快、精度高。

在半导体器件的计算机模拟中，除了从指标要求出发选取好的方法外，在给定精度的条件下，还经常使用分级模拟技术以减少计算时间和提高计算速度。

2.3 半导体器件的分级模拟2.3.3 分级模拟的意义随着工件条件的变化，模型方程的复杂性越来越高，相应地，模拟的复杂性也越来越高。

对于复杂的模拟问题，往往需要采用分级模拟的方法，该方法包括两点：（1）根据具体的工作条件，选用级别较低的模型方程，以在保证精度的条件下大大减少计算时间。

（2）利用低一级的解作为初值。

由于低一级的解是本级的很好近似，这样做将有效减少计算时间。

半导体器件的模拟设计及验证半导体器件是现代电子科技领域中的重要组成部分。

在数字电路、模拟电路、射频电路等各类电路中均有广泛应用。

由于半导体器件的特殊性质，其模拟设计及验证需要特定的技术手段和方法，下面将对这一话题进行探讨。

一、半导体器件分析与模拟半导体器件的模拟设计与验证，首先需要对器件内部的物理过程进行分析和模拟。

现代集成电路中常见的半导体器件有晶体管、MOS场效应管、二极管等。

这些器件在工作时遵循不同的物理规律，例如PN结的电子和空穴的扩散漂移、场效应管的电荷积累效应等。

我们可以利用数学方法对这些物理过程进行建模，进而在计算机上实现器件的仿真。

二、半导体器件的模拟设计当确定了半导体器件内部物理过程的模型和仿真方法后，我们就可以开始进行半导体器件的模拟设计。

模拟设计的主要目的是通过理论计算得到理想的电器参数，并通过多次推导优化得到与实际工艺相符的电器参数。

具体的步骤包括：1. 制定模拟设计方案：制定器件的设计方案，例如电极的布局、电极宽度、材料选择等。

设计方案需要考虑器件的特定用途以及实际工艺流程的要求。

2. 电路与结构仿真：对确定后的器件设计方案，在电路仿真软件中建立对应的电路模型，进行仿真计算，获得电器特性参数。

3. 仿真参数优化：根据仿真结果，进行仿真参数优化，调整设计方案，进行多次仿真，直至获得与实际工艺流程相符的仿真结果。

4. 器件制造流程：根据完成后的器件仿真结果，确定器件的制造流程，制造真实半导体器件。

5. 实验测试验证：对制造好的器件进行实验测试验证，进行器件的检测和分析，确保其所具备的电学性能与预期的一致。

三、半导体器件的验证在设计和制造过程中，我们需要对半导体器件进行验证，以保障制造的半导体器件符合设计要求。

半导体器件的验证主要可以分为两个方面：电学行为测试和非电学行为测试。

1. 电学行为测试对于半导体器件的电学行为，我们需要进行电参数测试。

电参数包括直流电阻、交流电阻、开路电压等，这些参数是半导体器件的基本物理属性，需要精确测试。

半导体器件的结构设计与模拟分析半导体器件是电子设备中的重要组成部分，它具有半导体材料的特性，可用于控制电流和电压。

半导体器件的结构设计和模拟分析是开发高性能电子设备的关键。

本文将介绍半导体器件的结构设计和模拟分析的基础知识，并探讨如何优化半导体器件的性能。

一、半导体器件的结构设计半导体器件的结构设计是指根据器件的功能和性能要求，选择合适的材料和制造工艺进行设计和制造。

半导体器件的主要结构如下：1. PN结PN结是半导体器件最基本的结构之一，由P型半导体和N型半导体构成。

在PN结内，P型半导体中的空穴会流向N型半导体中的电子，从而形成一个正向电流。

而在反向电压下，PN结内仅有少量的载流子流动，因此能够用于控制电流和电压。

2. 二极管二极管是一种基本的半导体器件，由PN结构成。

当二极管正向偏置时，电子会流向P型半导体，而空穴会流向N型半导体，电流得以通过。

而在反向偏置时，少量的载流子也能产生较大的电场，从而形成了一个高电阻，能够起到限流的作用。

3. 晶体管晶体管是一种由PNP结或NPN结构成的三极管，它是指控制电流的大量半导体器件的核心部分。

晶体管分为BJT（双极型晶体管）和FET（场效应晶体管）两种类型，其中FET又分为MOSFET和JFET。

晶体管的结构非常复杂，但它的基本原理是改变控制电流的大小来控制电路的电流和电压。

4. MOSFETMOSFET是最常用的一种FET，它的结构包括P型半导体、N型半导体和金属栅极。

当电子通过P型半导体流到N型半导体时，它们必须先通过金属栅极，从而使栅极和N型半导体之间形成一个电场。

这个电场可以控制电子的流动，从而起到调制电流的作用。

二、半导体器件的模拟分析半导体器件的模拟分析是采用计算机数值模拟方法，对半导体器件的电场、电流、温度、功率等参数进行预测和优化的过程。

半导体器件的模拟分析在设计过程中非常重要，它能够帮助工程师深入了解器件的性能，并在设计和制造时发现和解决问题。

电子学中的半导体器件设计与模拟在当今科技快速发展的时代，半导体器件作为电子学的重要组成部分，扮演着至关重要的角色。

半导体器件的设计与模拟技术的研究与应用，不仅直接影响着电子产品的性能和稳定性，也对整个电子行业的发展起到了关键推动作用。

本文将深入探讨电子学中的半导体器件设计与模拟技术，带领读者进入这一神秘而又具有巨大潜力的领域。

一、半导体器件的基本原理与分类半导体器件是利用半导体材料的特性，通过在其内部添加杂质或者构造特殊结构来实现特定功能的电子器件。

根据不同的原理和功能，半导体器件可以分为多种类型，比如二极管、晶体管、场效应管、可控硅等等。

这些器件在电子设备中发挥着不同的作用，相互之间有着协同配合的关系。

二、半导体器件设计的基本流程半导体器件的设计是一个复杂而严密的流程，需要经过多个步骤才能最终得到满足要求的器件。

常见的半导体器件设计流程如下：1. 规格和需求确定：根据具体的应用场景和功能要求，确定半导体器件的性能规格和工作参数。

2. 材料选择：根据应用要求和器件特性，选择适合的半导体材料，如硅(Si)、砷化镓(GaAs)等。

3. 结构设计：根据器件类型和功能要求，设计合适的器件结构，包括材料层次、接触结构和电极等。

4. 工艺流程制定：根据器件结构，确定相应的工艺流程，包括材料生长、掺杂、光刻、蚀刻等工序。

5. 设计验证与模拟：利用电子设计自动化(EDA)软件进行电路仿真和参数验证，确保设计的正确性和可行性。

6. 器件制作与测试：根据设计和验证结果，利用微纳制造技术制作半导体器件，然后进行电学和物理性能测试。

7. 优化与改进：根据测试结果，对器件进行分析，并通过优化和改进，使其性能和稳定性达到预期要求。

三、半导体器件模拟的重要性在半导体器件设计的过程中，模拟技术扮演着重要的角色。

半导体器件模拟能够通过数值计算和仿真，预测器件在特定工作条件下的电学和物理特性，为设计优化提供有力支持。

通过模拟，可以提前发现问题和缺陷，减少实际制造和测试的错误成本，提高设计效率和品质。

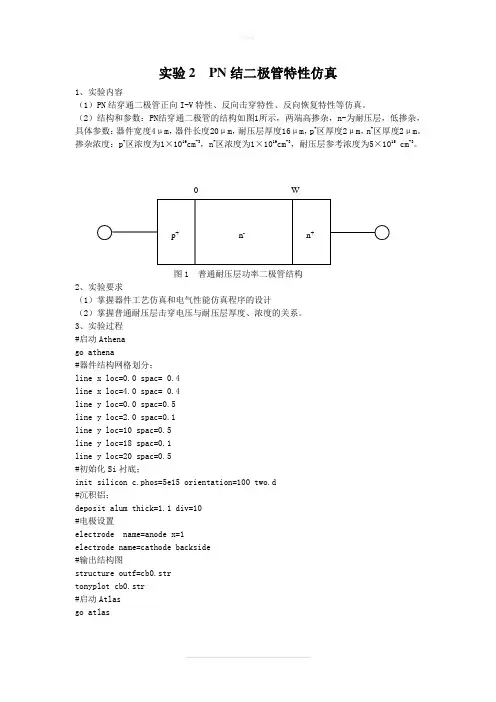

实验2 PN结二极管特性仿真1、实验内容（1）PN结穿通二极管正向I-V特性、反向击穿特性、反向恢复特性等仿真。

（2）结构和参数：PN结穿通二极管的结构如图1所示，两端高掺杂，n-为耐压层，低掺杂，具体参数：器件宽度4μm，器件长度20μm，耐压层厚度16μm，p+区厚度2μm，n+区厚度2μm。

掺杂浓度：p+区浓度为1×1019cm-3，n+区浓度为1×1019cm-3，耐压层参考浓度为5×1015 cm-3。

图1 普通耐压层功率二极管结构2、实验要求（1）掌握器件工艺仿真和电气性能仿真程序的设计（2）掌握普通耐压层击穿电压与耐压层厚度、浓度的关系。

3、实验过程#启动Athenago athena#器件结构网格划分；line x loc=0.0 spac= 0.4line x loc=4.0 spac= 0.4line y loc=0.0 spac=0.5line y loc=2.0 spac=0.1line y loc=10 spac=0.5line y loc=18 spac=0.1line y loc=20 spac=0.5#初始化Si衬底；init silicon c.phos=5e15 orientation=100 two.d#沉积铝；deposit alum thick=1.1 div=10#电极设置electrode name=anode x=1electrode name=cathode backside#输出结构图structure outf=cb0.strtonyplot cb0.str#启动Atlasgo atlas#结构描述doping p.type conc=1e20 x.min=0.0 x.max=4.0 y.min=0 y.max=2.0 uniformdoping n.type conc=1e20 x.min=0.0 x.max=4.0 y.min=18 y.max=20.0 uniform#选择模型和参数models cvt srh printmethod carriers=2impact selb#选择求解数值方法method newton#求解solve initlog outf=cb02.logsolve vanode=0.03solve vanode=0.1 vstep=0.1 vfinal=5 name=anode#画出IV特性曲线tonyplot cb02.log#退出quit图2为普通耐压层功率二极管的仿真结构。

半导体模拟测试方法
1. 测试目的，半导体模拟测试的主要目的是验证半导体器件在模拟电路中的性能，包括电压、电流、频率响应、噪声特性等。

通过测试，可以评估器件的线性度、失真、稳定性和可靠性等参数。

2. 测试步骤，半导体模拟测试通常包括准备测试样品、建立测试电路、应用激励信号、采集和分析输出信号等步骤。

在测试过程中，需要使用精密的测试仪器和设备，如示波器、信号发生器、多用表等，以确保测试的准确性和可靠性。

3. 测试技术，常见的半导体模拟测试技术包括直流参数测试、交流参数测试、噪声测试、温度特性测试等。

其中，直流参数测试用于评估器件的静态特性，如电流-电压特性曲线；交流参数测试用于评估器件的动态特性，如频率响应和带宽；噪声测试用于评估器件的信噪比和噪声系数；温度特性测试用于评估器件在不同温度下的性能表现。

4. 测试数据分析，在半导体模拟测试中，测试数据的分析和解释至关重要。

通过对测试数据的深入分析，可以评估器件的工作状态、性能指标和潜在问题，为进一步的工艺改进和产品优化提供重
要参考。

5. 应用领域，半导体模拟测试方法广泛应用于各种模拟电路和
系统的研发、生产和维护领域，包括放大器、滤波器、功率管理电路、模拟信号处理电路等。

同时，半导体模拟测试方法也在无线通信、消费电子、汽车电子、工业控制等领域发挥着重要作用。

总之，半导体模拟测试方法是半导体器件研发和生产过程中不
可或缺的一环，通过全面、准确的测试，可以确保半导体器件在模
拟电路中的稳定性和可靠性，促进电子产品的性能提升和技术创新。
