tcad sentaurus仿真计算原理TCAD Sentaurus仿真计算原理介绍TCAD（Technology Computer-Aided Design）是一种基于计算机的半导体工艺和器件设计工具。

Sentaurus是TCAD的一种常用软件，用于模拟半导体器件的行为特性。

仿真计算原理概述Sentaurus通过一系列的物理模型和数值计算方法，对半导体器件进行仿真计算。

其基本原理如下：1. 几何和网格划分在仿真计算之前，需要将半导体器件的几何形状转化为离散的网格。

常用的方法是使用有限元、有限差分或有限体积等技术进行网格划分。

通过划分网格，将器件的各个区域离散化，为后续的物理模型计算提供基础。

2. 物理模型Sentaurus内置了多种物理模型，用于描述半导体器件中的物理现象。

常见的物理模型包括电子传输、电子能带结构、能量传输、载流子输运、电场和电势分布等。

根据具体需要，选择适合的物理模型进行仿真计算。

3. 边值条件和初始条件在仿真计算中，需要设置合适的边值条件和初始条件。

边值条件是指在器件的边界上施加的电压、电流等参数，用于模拟器件与外部环境的交互。

初始条件是指仿真计算起始时各个区域的初始状态。

4. 数值计算方法Sentaurus使用数值计算方法求解物理模型的方程组。

常见的数值计算方法包括有限差分、有限元、有限体积等。

通过迭代求解，得到近似的数值解。

5. 结果分析与后处理仿真计算完成后，可以对计算结果进行分析和后处理。

常见的分析方法包括绘制电流-电压特性曲线、分析载流子分布等。

后处理技术包括数据处理、数据可视化等，用于对计算结果进行更深入的理解和展示。

使用案例以下是一些TCAD Sentaurus的应用案例：•载流子输运仿真：利用Sentaurus模拟载流子在半导体器件中的输运特性，分析电流分布、电阻和电导率等。

•器件特性优化：通过修改器件的几何形状、材料参数等，以及优化边值条件和初始条件，利用Sentaurus进行仿真计算，找到使器件性能最优化的设计参数。

半导体仿真发展历史论文半导体仿真技术作为一种重要的电子元器件设计和研发手段，在过去几十年取得了长足的发展。

本文将对半导体仿真技术的发展历史进行梳理和分析，以期对该领域的发展有一个清晰的认识。

半导体仿真技术最早可以追溯到20世纪50年代，当时的半导体元件设计主要依靠手工制图和实验验证。

20世纪60年代，随着计算机技术的发展，数字电路仿真技术开始应用于半导体器件设计。

这一时期的仿真技术主要集中在数字电路的逻辑仿真，用于验证逻辑电路的正确性和功能。

但是由于当时计算机运算能力的限制，对于复杂的电路仿真仍然存在局限。

到了20世纪80年代，随着计算机性能的提升和仿真软件的不断完善，模拟电路仿真技术逐渐成熟。

这一时期的仿真软件已经可以对包括晶体管、二极管在内的各种模拟电路进行精确仿真。

而在90年代，模拟电路仿真技术进一步融合了混合信号电路的仿真，开拓了更广阔的应用领域。

21世纪以来，随着半导体工艺的不断进步和器件结构的不断复杂化，半导体仿真技术也得到了飞速发展。

目前，半导体仿真技术已经可以模拟包括射频电路、光电器件等各种复杂电子元器件。

同时，基于大数据和人工智能的仿真技术也开始应用于半导体领域，为设计和研发提供了更多可能性。

总的来说，半导体仿真技术经过多年的发展，已经成为了现代电子元器件设计和研发的核心技术之一。

随着技术的不断进步，相信半导体仿真技术还会有更广阔的发展前景，为电子行业的创新和发展提供更多支持。

半导体仿真技术的发展历程可以看出，其在不断迎合电子行业的需求和发展趋势。

从最初的数字电路逻辑仿真到现在的射频、光电器件甚至人工智能仿真，半导体仿真技术已在电子行业中扮演着不可或缺的重要角色。

随着数字化时代的到来，数据处理能力的需求日益增长，对于高性能、低功耗的半导体器件提出了更高的要求。

半导体仿真技术充分发挥其作用，在设计过程中对器件进行精确仿真和验证，加速了新器件的研发周期，同时降低了开发成本。

此外，半导体器件的微缩化和集成度不断提高，要求设计过程中更高的精度和可靠性。

1.2使用ATLAS的NMOS器件仿真1.2.1ATLAS概述ATLAS是一个基于物理规律的二维器件仿真工具，用于模拟特定半导体结构的电学特性，并模拟器件工作时相关的内部物理机理。

ATLAS可以单独使用，也可以在SILVACO’s VIRTUAL WAFER FAB仿真平台中作为核心工具使用。

通过预测工艺参数对电路特性的影响，器件仿真的结果可以与工艺仿真和SPICE 模型提取相符。

1ATLAS输入与输出大多数ATLAS仿真使用两种输入文件：一个包含ATLAS执行指令的文本文件和一个定义了待仿真结构的结构文件。

ATLAS会产生三种输出文件：运行输出文件(run-time output)记录了仿真的实时运行过程，包括错误信息和警告信息；记录文件(log files)存储了所有通过器件分析得到的端电压和电流；结果文件(solution files)存储了器件在某单一偏置点下有关变量解的二维或三维数据。

2ATLAS命令的顺序在ATLAS中，每个输入文件必须包含按正确顺序排列的五组语句。

这些组的顺序如图1.52所示。

如果不按照此顺序，往往会出现错误信息并使程序终止，造成程序非正常运行。

图1.52ATLAS命令组以及各组的主要语句3开始运行ATLAS要在DECKBUILD下开始运行ATLAS，需要在UNIX系统命令提示出现时输入：deckbuild-as&命令行选项-as指示DECKBUILD将ATLAS作为默认仿真工具开始运行。

在短暂延时之后，DECKBUILD将会出现，如图1.53所示。

从DECKBUILD输出窗口可以看出，命令提示已经从ATHENA变为了ATLAS。

图1.53ATLAS的DECKBUILD窗口4在ATLAS中定义结构在ATLAS中，一个器件结构可以用三种不同的方式进行定义：1.从文件中读入一个已经存在的结构。

这个结构可能是由其他程序创建的，比如ATHENA或DEVEDIT；2.输入结构可以通过DECKBUILD自动表面特性从ATHENA或DEVEDIT转化而来；3.一个结构可以使用ATLAS命令语言进行构建。

实验2 PN结二极管特性仿真1、实验内容(1PN结穿通二极管正向I-V特性、反向击穿特性、反向恢复特性等仿真。

(2结构和参数:PN结穿通二极管的结构如图1所示,两端高掺杂,n-为耐压层,低掺杂,具体参数:器件宽度4μm,器件长度20μm,耐压层厚度16μm,p+区厚度2μm,n+区厚度2μm。

掺杂浓度:p+区浓度为1×1019cm-3,n+区浓度为1×1019cm-3,耐压层参考浓度为5×1015 cm-3。

图1 普通耐压层功率二极管结构2、实验要求(1掌握器件工艺仿真和电气性能仿真程序的设计(2掌握普通耐压层击穿电压与耐压层厚度、浓度的关系。

3、实验过程#启动Athenago athena#器件结构网格划分;line x loc=0.0 spac= 0.4line x loc=4.0 spac= 0.4line y loc=0.0 spac=0.5line y loc=2.0 spac=0.1line y loc=10 spac=0.5line y loc=18 spac=0.1line y loc=20 spac=0.5#初始化Si衬底;init silicon c.phos=5e15 orientation=100 two.d #沉积铝;deposit alum thick=1.1 div=10#电极设置electrode name=anode x=1electrode name=cathode backside#输出结构图structure outf=cb0.strtonyplot cb0.str#启动Atlasgo atlas#结构描述doping p.type conc=1e20 x.min=0.0 x.max=4.0 y.min=0 y.max=2.0 uniformdoping n.type conc=1e20 x.min=0.0 x.max=4.0 y.min=18 y.max=20.0 uniform#选择模型和参数models cvt srh printmethod carriers=2impact selb#选择求解数值方法method newton#求解solve initlog outf=cb02.logsolve vanode=0.03solve vanode=0.1 vstep=0.1 vfinal=5 name=anode#画出IV特性曲线tonyplot cb02.log#退出quit图2为普通耐压层功率二极管的仿真结构。

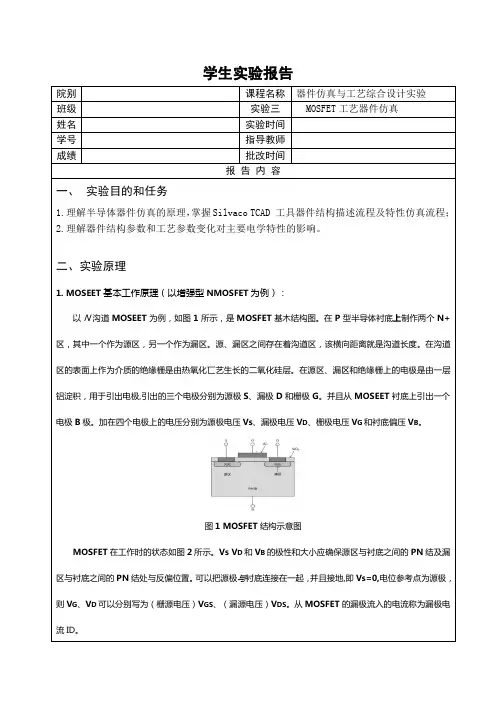

学生实验报告院别课程名称器件仿真与工艺综合设计实验班级实验三MOSFET工艺器件仿真姓名实验时间学号指导教师成绩批改时间报告内容一、实验目的和任务1.理解半导体器件仿真的原理，掌握Silvaco TCAD 工具器件结构描述流程及特性仿真流程；2.理解器件结构参数和工艺参数变化对主要电学特性的影响。

二、实验原理1. MOSEET基本工作原理（以增强型NMOSFET为例）：以N沟道MOSEET为例，如图1所示，是MOSFET基木结构图。

在P型半导体衬底上制作两个N+区，其中一个作为源区，另一个作为漏区。

源、漏区之间存在着沟道区，该横向距离就是沟道长度。

在沟道区的表面上作为介质的绝缘栅是由热氧化匸艺生长的二氧化硅层。

在源区、漏区和绝缘栅上的电极是由一层铝淀积，用于引出电极,引出的三个电极分别为源极S、漏极D和栅极G。

并且从MOSEET衬底上引出一个电极B极。

加在四个电极上的电压分别为源极电压Vs、漏极电压V D、栅极电压V G和衬底偏压V B。

图1 MOSFET结构示意图MOSFET在工作时的状态如图2所示。

Vs V D和V B的极性和大小应确保源区与衬底之间的PN结及漏区与衬底之间的PN结处与反偏位置。

可以把源极与衬底连接在一起，并且接地,即Vs=0,电位参考点为源极，则V G、V D可以分别写为（栅源电压）V GS、（漏源电压）V DS。

从MOSFET的漏极流入的电流称为漏极电流ID。

（1）在N沟道MOSFET中，当栅极电压为零时，N+源区和N+漏区被两个背靠背的二极管所隔离。

这时如果在漏极与源极之间加上电压V DS,只会产生PN 结反向电流且电流极其微弱，其余电流均为零。

（2）当栅极电压V GS不为零时，栅极下面会产生一个指向半导体体内的电场。

（3）当V GS增大到等于阈值电压V T的值时，在半导体内的电场作用下，栅极下的P型半导体表面开始发生强反型，因此形成连通N+源区和N+漏区的N型沟道，如图2所示。

TCAD（Technology Computer-Aided Design）是一种半导体制造中常用的工具，它可以通过计算机模拟和仿真来帮助工程师设计和优化半导体器件结构。

GAN（Gallium Nitride）作为一种新型半导体材料，具有很高的电子迁移率和较高的电子饱和漂移速度，被广泛应用在功率电子器件中。

而在GAN半导体器件的制造过程中，TCAD仿真模拟则扮演着非常重要的角色。

一、GAN材料特性1. GAN材料的晶体结构GAN材料是一种III-V族化合物半导体材料，具有锌摩激子结构，由氮原子和镓原子组成。

其晶体结构对于半导体器件的性能有着重要的影响。

2. GAN的优点和应用GAN材料具有较高的电子迁移率和较高的电子饱和漂移速度，适合用于功率器件和高频器件中。

其优点主要体现在高频特性、抗辐射性和高温特性等方面。

二、TCAD仿真在GAN器件制造中的作用1. TCAD仿真的基本原理TCAD仿真是通过建立半导体器件的模型，利用计算机模拟和数值求解来预测器件的性能。

在GAN器件的制造过程中，TCAD仿真可以帮助工程师预测器件的性能和优化器件结构。

2. TCAD仿真在GAN器件制造中的具体应用通过TCAD仿真，可以对GAN器件的电场分布、载流子分布以及器件的电性能进行模拟和分析。

这些数据对于优化器件结构、提高器件性能具有重要的指导意义。

三、GAN的TCAD仿真模拟案例以某公司新研发的GAN功率器件为例，通过TCAD仿真进行电场分布和载流子分布的模拟。

通过对器件结构和材料参数的优化，提高器件的性能并降低功耗。

通过TCAD仿真模拟，可以得到器件的电场分布图和载流子分布图，从而全面了解器件的工作情况。

工程师可以根据仿真结果对器件结构进行优化，提高器件的性能，并加快产品的研发进程。

四、个人观点和总结回顾通过对GAN的TCAD仿真模拟案例的分析，我深刻认识到TCAD仿真在半导体器件制造中的重要作用。

在新材料和新器件的研发过程中，TCAD仿真可以帮助工程师优化器件结构，提高器件的性能，并加快产品的研发进程。

半导体专业实验补充sｉlvａc ｏ器件仿真————————————————————————————————作者：————————————————————————————————日期:实验2 PN结二极管特性仿真1、实验内容（1)ＰN结穿通二极管正向I-Ｖ特性、反向击穿特性、反向恢复特性等仿真。

（2）结构和参数：ＰN结穿通二极管的结构如图1所示，两端高掺杂,ｎ-为耐压层，低掺杂，具体参数：器件宽度4μm，器件长度20μm，耐压层厚度1６μｍ，p+区厚度2μm，n+区厚度２μｍ。

掺杂浓度:p+区浓度为１×１０１9cｍ-3，n+区浓度为１×１０1９cm-3,耐压层参考浓度为５×１01５cm-3。

0 Wp n n图1普通耐压层功率二极管结构２、实验要求（1)掌握器件工艺仿真和电气性能仿真程序的设计（2）掌握普通耐压层击穿电压与耐压层厚度、浓度的关系。
