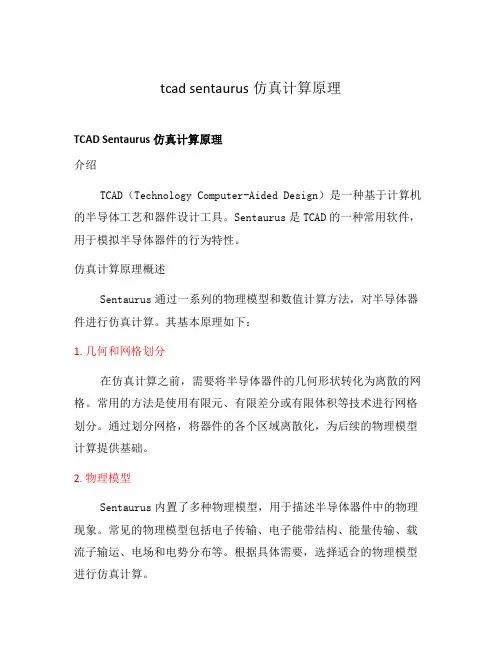

tcad sentaurus仿真计算原理TCAD Sentaurus仿真计算原理介绍TCAD(Technology Computer-Aided Design)是一种基于计算机的半导体工艺和器件设计工具。
Sentaurus是TCAD的一种常用软件,用于模拟半导体器件的行为特性。
仿真计算原理概述Sentaurus通过一系列的物理模型和数值计算方法,对半导体器件进行仿真计算。
其基本原理如下:1. 几何和网格划分在仿真计算之前,需要将半导体器件的几何形状转化为离散的网格。
常用的方法是使用有限元、有限差分或有限体积等技术进行网格划分。
通过划分网格,将器件的各个区域离散化,为后续的物理模型计算提供基础。
2. 物理模型Sentaurus内置了多种物理模型,用于描述半导体器件中的物理现象。
常见的物理模型包括电子传输、电子能带结构、能量传输、载流子输运、电场和电势分布等。
根据具体需要,选择适合的物理模型进行仿真计算。
3. 边值条件和初始条件在仿真计算中,需要设置合适的边值条件和初始条件。
边值条件是指在器件的边界上施加的电压、电流等参数,用于模拟器件与外部环境的交互。
初始条件是指仿真计算起始时各个区域的初始状态。
4. 数值计算方法Sentaurus使用数值计算方法求解物理模型的方程组。
常见的数值计算方法包括有限差分、有限元、有限体积等。
通过迭代求解,得到近似的数值解。
5. 结果分析与后处理仿真计算完成后,可以对计算结果进行分析和后处理。
常见的分析方法包括绘制电流-电压特性曲线、分析载流子分布等。
后处理技术包括数据处理、数据可视化等,用于对计算结果进行更深入的理解和展示。
使用案例以下是一些TCAD Sentaurus的应用案例:•载流子输运仿真:利用Sentaurus模拟载流子在半导体器件中的输运特性,分析电流分布、电阻和电导率等。
•器件特性优化:通过修改器件的几何形状、材料参数等,以及优化边值条件和初始条件,利用Sentaurus进行仿真计算,找到使器件性能最优化的设计参数。

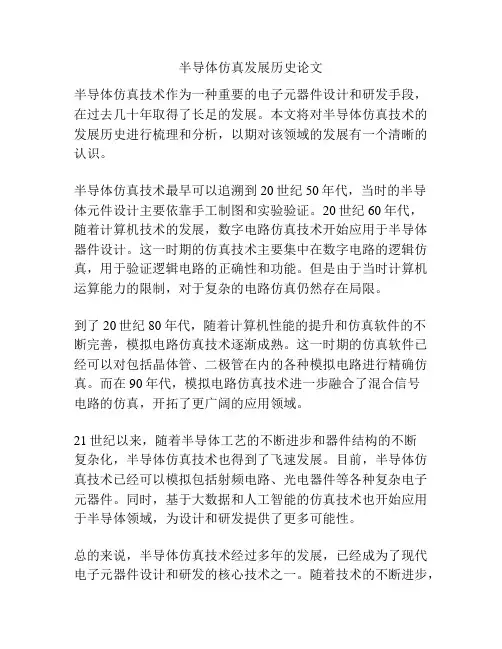

半导体仿真发展历史论文半导体仿真技术作为一种重要的电子元器件设计和研发手段,在过去几十年取得了长足的发展。
本文将对半导体仿真技术的发展历史进行梳理和分析,以期对该领域的发展有一个清晰的认识。
半导体仿真技术最早可以追溯到20世纪50年代,当时的半导体元件设计主要依靠手工制图和实验验证。
20世纪60年代,随着计算机技术的发展,数字电路仿真技术开始应用于半导体器件设计。
这一时期的仿真技术主要集中在数字电路的逻辑仿真,用于验证逻辑电路的正确性和功能。
但是由于当时计算机运算能力的限制,对于复杂的电路仿真仍然存在局限。
到了20世纪80年代,随着计算机性能的提升和仿真软件的不断完善,模拟电路仿真技术逐渐成熟。
这一时期的仿真软件已经可以对包括晶体管、二极管在内的各种模拟电路进行精确仿真。
而在90年代,模拟电路仿真技术进一步融合了混合信号电路的仿真,开拓了更广阔的应用领域。
21世纪以来,随着半导体工艺的不断进步和器件结构的不断复杂化,半导体仿真技术也得到了飞速发展。
目前,半导体仿真技术已经可以模拟包括射频电路、光电器件等各种复杂电子元器件。
同时,基于大数据和人工智能的仿真技术也开始应用于半导体领域,为设计和研发提供了更多可能性。
总的来说,半导体仿真技术经过多年的发展,已经成为了现代电子元器件设计和研发的核心技术之一。
随着技术的不断进步,相信半导体仿真技术还会有更广阔的发展前景,为电子行业的创新和发展提供更多支持。
半导体仿真技术的发展历程可以看出,其在不断迎合电子行业的需求和发展趋势。
从最初的数字电路逻辑仿真到现在的射频、光电器件甚至人工智能仿真,半导体仿真技术已在电子行业中扮演着不可或缺的重要角色。
随着数字化时代的到来,数据处理能力的需求日益增长,对于高性能、低功耗的半导体器件提出了更高的要求。
半导体仿真技术充分发挥其作用,在设计过程中对器件进行精确仿真和验证,加速了新器件的研发周期,同时降低了开发成本。
此外,半导体器件的微缩化和集成度不断提高,要求设计过程中更高的精度和可靠性。

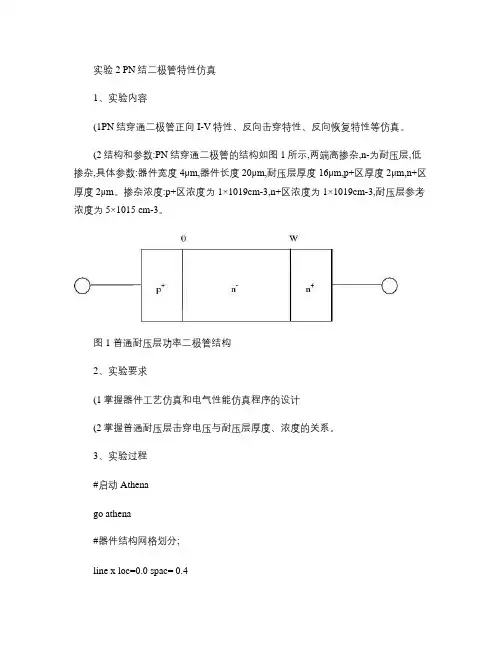

实验2 PN结二极管特性仿真1、实验内容(1PN结穿通二极管正向I-V特性、反向击穿特性、反向恢复特性等仿真。
(2结构和参数:PN结穿通二极管的结构如图1所示,两端高掺杂,n-为耐压层,低掺杂,具体参数:器件宽度4μm,器件长度20μm,耐压层厚度16μm,p+区厚度2μm,n+区厚度2μm。
掺杂浓度:p+区浓度为1×1019cm-3,n+区浓度为1×1019cm-3,耐压层参考浓度为5×1015 cm-3。
图1 普通耐压层功率二极管结构2、实验要求(1掌握器件工艺仿真和电气性能仿真程序的设计(2掌握普通耐压层击穿电压与耐压层厚度、浓度的关系。
3、实验过程#启动Athenago athena#器件结构网格划分;line x loc=0.0 spac= 0.4line x loc=4.0 spac= 0.4line y loc=0.0 spac=0.5line y loc=2.0 spac=0.1line y loc=10 spac=0.5line y loc=18 spac=0.1line y loc=20 spac=0.5#初始化Si衬底;init silicon c.phos=5e15 orientation=100 two.d #沉积铝;deposit alum thick=1.1 div=10#电极设置electrode name=anode x=1electrode name=cathode backside#输出结构图structure outf=cb0.strtonyplot cb0.str#启动Atlasgo atlas#结构描述doping p.type conc=1e20 x.min=0.0 x.max=4.0 y.min=0 y.max=2.0 uniformdoping n.type conc=1e20 x.min=0.0 x.max=4.0 y.min=18 y.max=20.0 uniform#选择模型和参数models cvt srh printmethod carriers=2impact selb#选择求解数值方法method newton#求解solve initlog outf=cb02.logsolve vanode=0.03solve vanode=0.1 vstep=0.1 vfinal=5 name=anode#画出IV特性曲线tonyplot cb02.log#退出quit图2为普通耐压层功率二极管的仿真结构。
