地埋管工程施工方案

合山集中供热工程地埋管施工安装专项施工方案编制人：王萍项目负责人：姜立新审核人:陈志福编制日期：2017年月日地埋管的施工包括定位放线、开挖、垫层、埋管、砂石回填、试压等内容.具体施工工艺如下：一、定位放线工作：施工前，与工程部指定人员做好定位控制点的交接工作（施工内容见图纸并做好记录）,并按规范进行测量，确定施工区域放线测量,定出管道中线及位置并定出水准点作为整个部位的控制点；每次测量均要闭合,严格控制闭合误差；在区域内有障碍物的,应清除或搬移施工场地的障碍物.二、放线开挖准备1．了解并确定土壤地质条件。

2．确定地下综合管线分布及设置情况，并做好明显标识记号（现场施工人员如有不清楚的地方可咨询工程部指定人员）。

3．平整土地，根据地埋管施工图，用白灰标示具体位置.4．确认开挖位置。

5．依据设计图纸要求利用机械开挖。

三、垫层施工1。

沟槽开挖结束后,首先进行清槽。

2。

铺设100mm的碎石垫层,并复测垫层标高.3.浇灌100mm的C15商混垫层。

四、地埋管预制施工1、测量放线定好工作坑位置。

2、利用机械平整工作场地,开挖工作坑。

3、利用机械安装工作坑位置，吊放预制管.4、地埋管芯管的对口预制焊接工作.5、无损检测合格后，安装外套管下部。

6、芯管保温施工。

7、保温施工完毕并验收合格后，安装焊接外套管上部并完成施焊作业。

五、预制管无损检测1、地埋芯管100％射线无损检测，技术AB级，评片登记Ⅱ级.2、地埋外套管100％超声波无损检测，技术AB级，评片登记Ⅱ级。

六、外套管气密性试验1、所有的焊接工作完成后，做好气密性试验的准备工作。

2、采用0.6MPa的空气压缩机打压。

3、打压至0.2MPa保压30min,压力不降，气密性试验合格。

七、地埋管吊装施工1．地埋管无损检测合格后，做好吊装的准备工作。

2．采用两台吊机同时平衡起吊的方法。

3．垫层验收合格后开始起吊工作.4、吊装完成后，地埋管找平并固定。

5、地埋两端与主管道连接安装.八．沟槽回填施工1.米沙回填分层夯实.2、三渣回填分层夯实。

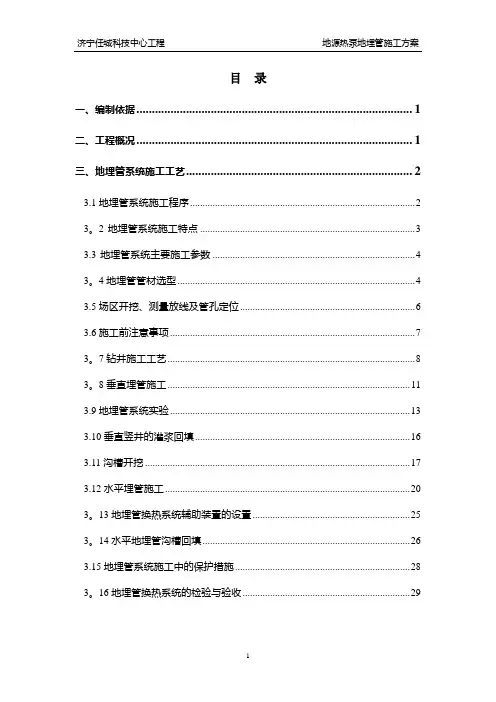

目录一、编制依据 (1)二、工程概况 (1)三、地埋管系统施工工艺 (2)3.1地埋管系统施工程序 (2)3。

2地埋管系统施工特点 (3)3.3地埋管系统主要施工参数 (4)3。

4地埋管管材选型 (4)3.5场区开挖、测量放线及管孔定位 (6)3.6施工前注意事项 (7)3。

7钻井施工工艺 (8)3。

8垂直埋管施工 (11)3.9地埋管系统实验 (13)3.10垂直竖井的灌浆回填 (16)3.11沟槽开挖 (17)3.12水平埋管施工 (20)3。

13地埋管换热系统辅助装置的设置 (25)3。

14水平地埋管沟槽回填 (26)3.15地埋管系统施工中的保护措施 (28)3。

16地埋管换热系统的检验与验收 (29)一、编制依据1、现有建筑、空调图纸及地源热泵深化图纸2、我国颁布的与建筑有关的各种法律、法规3、我公司同类型工程施工管理经验4、本工程现场技术答疑会及答疑文件5、我国现行的各种规程、规范、标准图集及等同的国际标准GB50243－2002 《通风与空调工程施工质量验收规范》GB50231－98 《机械设备安装工程施工及验收规范通用规范》GB50275－98 《压缩机、风机、泵安装工程施工及验收规范》GBJ236－82 《现场设备、工业管道焊接工程施工及验收规范》GB50242—2002 《建筑给水排水及采暖工程施工质量验收规范》91SB6 《建筑设备施工安装通用图集通风与空调工程》GB50300—2001 《建筑工程施工质量验收统一标准》GB50366-2005 〈地源热泵系统工程技术规范>山东建筑大学地源热泵研究所提供的土壤导热系数测试报告二、工程概况济宁市任城科技中心工程分档案馆、展览馆、行政审批中心三个部分，基础采用桩基承台﹢基础梁﹢底板形式，上部为混凝土框架结构；基坑平面呈矩形，整个建筑南北长约259.3m、东西宽约为66.35m，建筑总面积为26695。

9㎡，三部分地上均为4层;展览馆、行政审批中心局部地下一层，建筑面积为3373.8㎡；建筑物总高度为23。

地埋管道施工方案地埋管道工程是城市建设中常见的重要工程之一，其施工方案的合理与否直接关系到工程进度和质量。

本文将针对地埋管道施工方案进行详细介绍，包括施工前的准备工作、施工过程中的关键环节以及施工后的验收等内容。

一、施工前准备工作1.1方案设计与评审在进行地埋管道施工前，首先需要制定详细的施工方案，并提交相关部门进行评审。

方案应包括材料选型、施工流程、施工规范等内容，确保施工过程中的安全性和合理性。

1.2施工图纸制作根据方案设计，制作详细的施工图纸，包括管道布置、施工工序等内容，以指导现场施工人员进行施工操作。

1.3现场勘查在施工前，需要进行现场勘查，了解施工地形、地貌等情况，为后续施工提供参考依据。

二、施工过程中的关键环节2.1开挖施工根据施工图纸要求，进行开挖工作，保证管道的敷设深度和坡度符合要求，避免后续管道安装出现问题。

2.2管道敷设根据施工图纸指引，进行管道的敷设工作，保证管道连接紧密，管道之间的连接处严密密封，避免漏水漏气现象。

2.3管道安装在管道敷设完毕后，进行管道的安装工作，确保管道的稳固性和安全性，做好管道支架的安装工作，防止管道在使用过程中发生翻倒等情况。

三、施工后的验收3.1施工质量验收施工完成后，需要对整个施工过程进行验收，包括管道连接处的密封性、管道的坡度、管道安装的稳固性等方面，确保施工质量符合相关标准。

3.2验收报告完成施工验收后，编制整理验收报告，记录整个施工过程的关键环节和验收结果，为后续维护和管理提供参考依据。

综上所述，地埋管道施工方案的合理制定和实施对工程质量和安全至关重要。

只有做到施工前的充分准备、施工过程中的严格执行和施工后的认真验收，才能确保地埋管道工程的顺利进行和质量保障。

地埋电力管道穿线施工方案1. 引言地埋电力管道穿线是电力工程中常见的施工任务之一，其主要目的是将电缆或电线从地面引入到地下管道中，提供安全且可靠的电力供应。

为了确保施工质量和施工进度，必须制定详细的穿线施工方案。

本文将介绍一种针对地埋电力管道的穿线施工方案。

2. 施工准备在开始穿线施工之前，需要进行充分的准备工作，包括以下几个方面：2.1 环境调查在穿线施工前，需要对施工区域进行环境调查。

主要包括以下内容：•存在的地下管道的位置和类型•地下设施的布局和规格•地下水位和地质条件2.2 材料准备根据实际情况，准备以下材料和设备：•电缆或电线•电缆导管•弯头、法兰等配件•手动工具和电动工具2.3 准备施工人员确定施工人员的数量和职责，确保有足够数量的专业人员参与施工工作。

同时，确保施工人员具备相关的培训和证书。

3. 穿线方案设计根据实际情况，制定穿线方案设计，确保施工的安全性和有效性。

以下是一些常用的穿线方案设计：3.1 直接穿越如果地埋电力管道的管径较大，可以直接穿越管道。

具体步骤如下：1.在管道上方标记穿线点，并准确测量穿线点的位置。

2.在穿线点上方挖掘出一定深度的穿越坑。

3.使用手动或电动工具进行穿越，在穿线坑中安装导线架，保证穿线过程中的导线的安全。

4.完成穿线后，填充穿线坑，确保管道不受损坏。

3.2 绕过穿越如果需要穿越的地埋电力管道较多，或者管道内有其他线路，可以选择绕过穿越。

具体步骤如下：1.在每一个穿线点上方标记绕过点，并准确测量绕过点的位置。

2.根据绕过点的位置，确定绕过管道的路线，避开管道和其他线路。

3.挖掘出绕过管道的路线，确保管道和其他线路不受损坏。

4.在绕过路线上安装导线架，并进行穿线。

5.完成穿线后，填充绕过路线，确保管道和其他线路的完整性。

4. 施工注意事项在进行地埋电力管道穿线施工时，需要注意以下事项：•施工过程中确保安全，穿戴好安全装备。

•操作工具和设备时要谨慎，防止损坏管道和线路。
