地埋管施工工艺

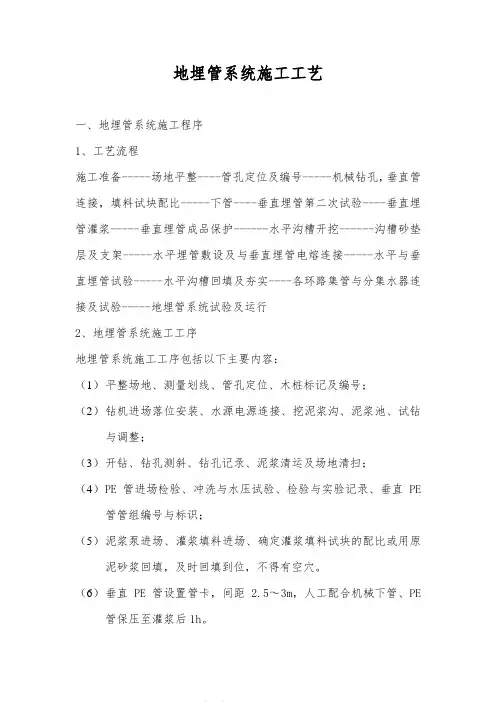

地埋管系统施工工艺一、地埋管系统施工程序1、工艺流程施工准备-----场地平整----管孔定位及编号-----机械钻孔，垂直管连接，填料试块配比-----下管----垂直埋管第二次试验----垂直埋管灌浆-----垂直埋管成品保护------水平沟槽开挖------沟槽砂垫层及支架-----水平埋管敷设及与垂直埋管电熔连接-----水平与垂直埋管试验-----水平沟槽回填及夯实----各环路集管与分集水器连接及试验-----地埋管系统试验及运行2、地埋管系统施工工序地埋管系统施工工序包括以下主要内容：（1）平整场地、测量划线、管孔定位、木桩标记及编号；（2）钻机进场落位安装、水源电源连接、挖泥浆沟、泥浆池、试钻与调整；（3）开钻、钻孔测斜、钻孔记录、泥浆清运及场地清扫；（4）P E管进场检验、冲洗与水压试验、检验与实验记录、垂直PE 管管组编号与标识；（5）泥浆泵进场、灌浆填料进场、确定灌浆填料试块的配比或用原泥砂浆回填，及时回填到位，不得有空穴。

（6）垂直PE管设置管卡，间距 2.5～3m，人工配合机械下管、PE 管保压至灌浆后1h。

（7）从钻孔底部开始由下至上注浆、封孔、管组做同、异程标识、管口可靠封堵。

（8）全部（或分区域）钻孔完毕后场地平整、水平管沟测量划线、沟槽机械或人工开挖，沟槽底部敷设砂垫层。

二、地埋管系统施工特点1、整个地埋管系统属于永久性的隐蔽工程，每个环节，每道工序都必须严把质量关。

地埋管的施工应做到每道工序必须完成到位，每个钻孔必须建立完整和真实的（包括钻孔、垂直PE管试验、下管、回灌等工序）施工记录档案。

2、工序作业的紧密性地埋管系统施工程序主要由钻孔、垂直PE管连接与实验、下管、灌浆、水平沟槽开挖、水平PE管敷设以及与垂直PE管连接及试验、沟槽回填、地埋管系统试验、地源热泵系统试运行等工序组成。

上一道工序完成后，才能进行下一道工序。

3、地埋管材采用聚乙烯（PE）管，不得在阳光下暴晒。

地埋管施工工艺、流程、要点与重点(1)、预制程序目测PE管的外观质量，查验三证和理化报告，合格并签证后方可预制。

(2) 、减少磨损安装单位按图纸要求截取PE管所需长度并要求在此长度的地面上铺上细砂，以减少管子与地面的磨损。

(3) 、热熔焊接该PE管采用热熔连接。

连接方法应按热熔承插连接和热熔对口连接。

热熔机采用台式和便携式。

具体工序要求：削平需焊的二管口工作面使其在同一工作面上，保证与管线垂直，并标出两管连接轴线。

加热熔接温度：承插式260℃±10℃；对接式200℃—210℃。

焊接后焊接处强度应大于管子本身强度。

先焊好管线底部的“U”形弯。

然后注水加压至试验压力0.6～0.8Mpa,保持15分钟，压降小于0.02Mpa 合格泄压。

保留管内清水，焊好封头。

(4) 、PE管下井头部定位针制作为了使PE管顺利插入井底并定位，施工制作1.65m头部带箭头的直径16mm螺纹钢，在距箭头50cm位置焊一条“7”字形的15cm 长，直径１０mm圆钢，以利于放管和定位。

1.5m长，直径16mm螺纹钢绑扎在PE管中间，带箭状的头部伸出U形弯底部15cm。

(5) 、管口标记若埋底不露管头的还应在PE管的闷盖处扎一条红色醒目的条带以便挖土时寻找管头，另一闷盖处扎一条施工尼龙绳来控制落管的深度，控制管头与地面的尺寸,要保证线的强度，以免断线造成管子滑下而取不出管。

4、放管监控(1) 、FTS搭接关系FTS时距为零时，就说明本钻井工作与其紧后放管工作之间的紧密衔接。

因此安装打完一口井时应立即放管，停留时间越长，井下的挤压现象越严重，管子也就越难放。

(2) 、严禁管道弯曲翅角放管时必须多人合作，提起管子不得在地上拖拉，不应该形成不自然的弯曲，更不允许角度产生，然后钻杆套住直径１０mm圆钢，利用钻杆压力将管子缓缓放下直到设计深度。

(3) 、定位控制管子底部的螺纹钢箭头直插井底中心，因井下土质较软，管子会继续下沉，为了控制落管尺寸，施工人员要拉住施工尼龙绳使管不再下滑，在达到尺寸要求后锁定位置，迅速灌沙定位。

地埋管施工工艺和方法地埋管施工工艺和方法地埋管是指将管道埋入地下进行输送、排放和供给的一种系统。

它广泛应用于给水、排水、天然气、热力等领域。

地埋管施工涉及到工艺和方法的选择和应用，它们对于地埋管工程的质量和效率起着至关重要的作用。

一、工艺选择地埋管施工的工艺选择是根据工程特点、管道类型和要求来确定的。

常见的地埋管施工工艺有开挖法、钻顶工法、顶管法和顶升法等。

1.开挖法开挖法是最常见的地埋管施工工艺，它适用于管道较浅，且管道材质坚固的情况。

施工时，首先进行土方开挖，然后安装管道，并进行管道连接和固定，最后进行土方回填。

开挖法施工简单，成本低，但对施工环境存在一定要求。

2.钻顶工法钻顶工法适用于管道较深和穿越建筑物等障碍物的情况。

在施工过程中，先进行孔道抽排，然后进行钻顶，最后通过切割或冲击形式将管道放入孔道中。

钻顶工法施工速度快，对现场的干扰小，但施工难度较大，对施工人员的技术要求较高。

3.顶管法顶管法适用于大口径管道的施工，它通过顶升设备将管道推入地下。

施工时，首先进行顶管设备的安装和定位，然后进行管道的连接和固定，最后进行顶升。

顶管法施工高效、安全，但需要专业的设备支持，并且对施工场地的要求较高。

4.顶升法顶升法适用于较大直径的沉管施工。

在施工过程中，首先进行基坑开挖，然后进行管道制作，最后通过顶升设备将管道逐步推入地下。

顶升法施工需要专业的设备和人员，施工过程较为复杂，但施工后的管道定位准确，施工质量较高。

二、方法应用地埋管施工的方法应用包括管道的制作、连接、固定和回填等过程。

1.管道的制作地埋管的制作一般包括材料选用、管道加工和防腐处理等过程。

材料的选用需要考虑管道的使用环境、介质特性和施工要求等因素。

管道加工一般包括切割、焊接和弯曲等过程，需要根据工程图纸和施工要求进行操作。

防腐处理是为了延长管道的使用寿命和保证其安全性，常见的防腐方法有喷涂、涂覆和包塑等。

2.管道的连接管道连接是地埋管施工的重要环节，它直接影响到管道的密封性和使用寿命。

地埋管道施工方案一、土方工程1、土方工程平衡调配调配原则上能进行填筑的土方，尽量考虑挖填结合加以利用，减少土方的外调量。

（1）土方开挖时，土方沿开挖线就近堆放。

（2）机械开挖优先选择适合回填要求的堆放在回填土堆土区，再将多余运至弃土区。

（3）土方开挖边坡按1：0.5开挖下口工作面每边留0.2m。

2、土方开挖本工程采用1.0m3反铲挖掘机挖土，装载机、自卸汽车等土方机械。

为保证工期，施工现场的机械设备根据施工方案，结合现场实际情况，由专人负责及时调度，最大限度地使施工机械处在满负荷工作。

（1）土方开挖边坡1：0.5。

（2）基坑尺寸应根据施工方案决定，按基底的设计尺寸并留足够的肥槽，以便设置排水沟，支撑及必要的工作面。

在开挖前按测量中心线放出开挖边线及基坑底界线。

弃上位置高度尽量不超过1.5m。

（3）在采用机械开挖沟槽时应遵守下列规定：①开工前应进行地下建筑物和其它已有管线的调查。

②机械开挖基坑时，基底以上至少保留20cm不挖。

采用人工清理至槽底。

③挖土机工作或行走时，应注意架空线路，不得在架空输电线路下工作。

如在高低压架空线路一侧工作时，不应小于安全距离。

④在基槽挖土过程中应在随时注意土质变化情况，地下水情和标高等的变化，经常检查。

如发现异常应及时记录与有关部门联系；如发现文物、地下管线就妥善保护，待有关单位处理后，方允许继续施工。

⑤基槽开挖质量应符合下列规定：不扰动自然地基，地基处理符合设计要求。

槽壁平整，边坡坡度符合施工设计规定。

槽底高程允许偏差0-30mm。

3、土方回填根据工程特点及实际情况，对堆放在回填区域的回填上做试验，选择最优含水量，确定铺层厚度和压实遍数，以及有关技术参数。

施工程序：首先清除回填区及取土区的积水、杂物，由回填区最深部分开始，分层铺设、碾压。

现场配备专职技术人员，测定压实后的干容量，检验其压实系统，和压实范围符合设计要求后，再填上层上，并按规定现场取样报请监理工程师验收。
