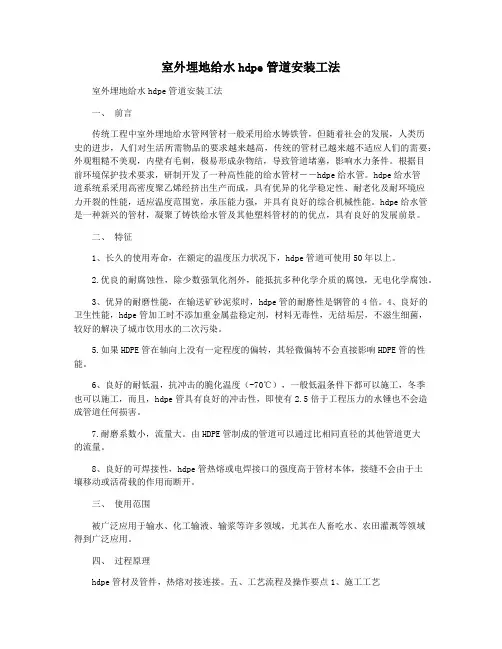

室外埋地给水hdpe管道安装工法室外埋地给水hdpe管道安装工法一、前言传统工程中室外埋地给水管网管材一般采用给水铸铁管,但随着社会的发展,人类历史的进步,人们对生活所需物品的要求越来越高,传统的管材已越来越不适应人们的需要:外观粗糙不美观,内壁有毛刺,极易形成杂物结,导致管道堵塞,影响水力条件。
根据目前环境保护技术要求,研制开发了一种高性能的给水管材――hdpe给水管。
hdpe给水管道系统系采用高密度聚乙烯经挤出生产而成,具有优异的化学稳定性、耐老化及耐环境应力开裂的性能,适应温度范围宽,承压能力强,并具有良好的综合机械性能。
hdpe给水管是一种新兴的管材,凝聚了铸铁给水管及其他塑料管材的的优点,具有良好的发展前景。
二、特征1、长久的使用寿命,在额定的温度压力状况下,hdpe管道可使用50年以上。
2.优良的耐腐蚀性,除少数强氧化剂外,能抵抗多种化学介质的腐蚀,无电化学腐蚀。
3、优异的耐磨性能,在输送矿砂泥浆时,hdpe管的耐磨性是钢管的4倍。
4、良好的卫生性能,hdpe管加工时不添加重金属盐稳定剂,材料无毒性,无结垢层,不滋生细菌,较好的解决了城市饮用水的二次污染。
5.如果HDPE管在轴向上没有一定程度的偏转,其轻微偏转不会直接影响HDPE管的性能。
6、良好的耐低温,抗冲击的脆化温度(-70℃),一般低温条件下都可以施工,冬季也可以施工,而且,hdpe管具有良好的冲击性,即使有2.5倍于工程压力的水锤也不会造成管道任何损害。
7.耐磨系数小,流量大。
由HDPE管制成的管道可以通过比相同直径的其他管道更大的流量。
8、良好的可焊接性,hdpe管热熔或电焊接口的强度高于管材本体,接缝不会由于土壤移动或活荷载的作用而断开。
三、使用范围被广泛应用于输水、化工输液、输浆等许多领域,尤其在人畜吃水、农田灌溉等领域得到广泛应用。
四、过程原理hdpe管材及管件,热熔对接连接。
五、工艺流程及操作要点1、施工工艺施工准备(图纸审批、施工方案确定、技术交底)管沟开挖及找坡、砂垫层铺设、埋地管道安装、水压及冲洗试验、管沟回填、试水2。
H D P E(高密度聚乙烯)管道专项施工方案编制:审核:二○一六年十月施工组织设计(方案)报审表第1章、工程概况1、地形地貌、地下水xxxx工程位于本市重点区域,市区地下水主要为浅部孔隙性潜水。
潜水层埋藏较浅,含水层主要为粉土、砂土层。
适合使用HDPE管道。
2、工程量及地质情况该工程中可分为污水工程与雨水工程两部分,主要布置在地面以下部分。
第2章、排水管道施工1管道施工程序测量放样→开挖上层土方→井点冲设→沟槽土方开挖与支护→管道基础→安管→管座→检查井砌筑→闭水→回填附“管道施工工艺流程图”2施工准备1)在管道施工前应会同建设方稳妥处理施工涉及区域水系。
2)管道施工前,应根据设计管位用全站仪定出各管线设计的中心桩,并按沟槽开挖宽度在中心桩两侧用石灰线标出沟槽上口边线,且沿管线位置放设临时水准点及高程样板控制桩,以便于管道的施工。
管道施工工艺流程图3)测量放样成果须经监理工程师审核,填报测量复核记录。
施工中使用的各高程及轴线控制点要定期复核,确保其精确度。
4)管道施工前先探明在开挖范围内有无地下管线,在原有地下管线处先用人工开挖暴露,并设立醒目标志。
3开挖上层土方局部地段的雨水管埋设较深,深度大于3m,拟先挖除1.5m-2.0m深的上层杂填土。
挖出的土方可进行临时设施场地的回填或外运。
严禁将土方堆在管道附近,避免沟槽边坡因土压力过大而塌方。
4井点冲设根据地质报告及现场踏勘,地下水位在0.6~1.5 m之间,故基础底部受到地下水位影响,且钱塘江边大多为粉砂土,防止涌土及流砂现象的发生,为了达到无水施工管道工程的要求,采用井点降水,冲孔采用高压泵,根据不同土质调整冲水压力。
冲孔到经过井点降水专项设计计算的设计位置时,冲管停沉,固定在该高度加冲片刻,把底部泥浆随水冲去(清孔)。
切断电源,迅速垂直拔出冲管,立即将井点管对准井孔中心垂直插入,将合格的滤料(粗砂、砂砾)在井点管四周均匀填灌,分层填料,确保填充料的密实度及数量,地表以下1m改填粘土捣实。

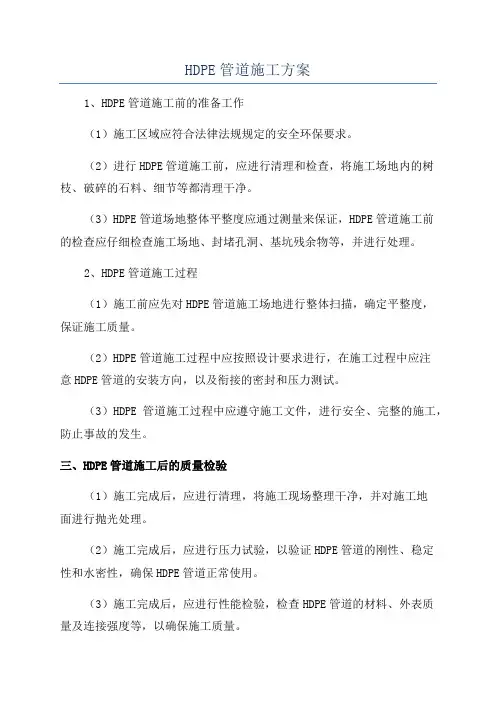

HDPE管道施工方案
1、HDPE管道施工前的准备工作
(1)施工区域应符合法律法规规定的安全环保要求。
(2)进行HDPE管道施工前,应进行清理和检查,将施工场地内的树枝、破碎的石料、细节等都清理干净。
(3)HDPE管道场地整体平整度应通过测量来保证,HDPE管道施工前
的检查应仔细检查施工场地、封堵孔洞、基坑残余物等,并进行处理。
2、HDPE管道施工过程
(1)施工前应先对HDPE管道施工场地进行整体扫描,确定平整度,
保证施工质量。
(2)HDPE管道施工过程中应按照设计要求进行,在施工过程中应注
意HDPE管道的安装方向,以及衔接的密封和压力测试。
(3)HDPE管道施工过程中应遵守施工文件,进行安全、完整的施工,防止事故的发生。
三、HDPE管道施工后的质量检验
(1)施工完成后,应进行清理,将施工现场整理干净,并对施工地
面进行抛光处理。
(2)施工完成后,应进行压力试验,以验证HDPE管道的刚性、稳定
性和水密性,确保HDPE管道正常使用。
(3)施工完成后,应进行性能检验,检查HDPE管道的材料、外表质
量及连接强度等,以确保施工质量。
(4)施工完成后,应定期进行管道检查,以保证使用安全,防止结。

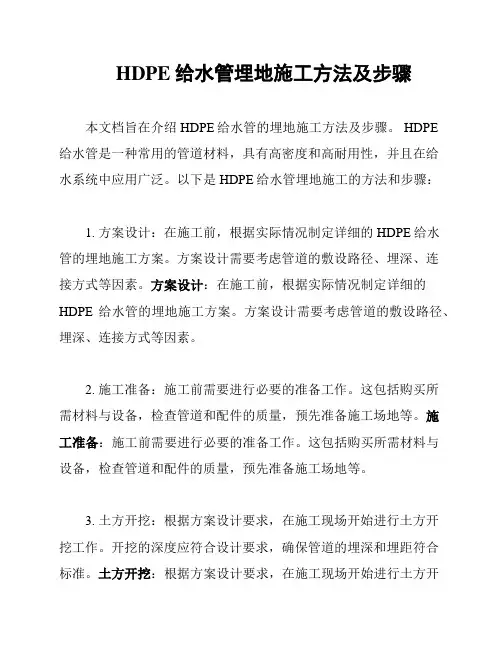

HDPE给水管埋地施工方法及步骤本文档旨在介绍HDPE给水管的埋地施工方法及步骤。
HDPE给水管是一种常用的管道材料,具有高密度和高耐用性,并且在给水系统中应用广泛。
以下是HDPE给水管埋地施工的方法和步骤:1. 方案设计:在施工前,根据实际情况制定详细的 HDPE给水管的埋地施工方案。
方案设计需要考虑管道的敷设路径、埋深、连接方式等因素。
方案设计:在施工前,根据实际情况制定详细的HDPE给水管的埋地施工方案。
方案设计需要考虑管道的敷设路径、埋深、连接方式等因素。
2. 施工准备:施工前需要进行必要的准备工作。
这包括购买所需材料与设备,检查管道和配件的质量,预先准备施工场地等。
施工准备:施工前需要进行必要的准备工作。
这包括购买所需材料与设备,检查管道和配件的质量,预先准备施工场地等。
3. 土方开挖:根据方案设计要求,在施工现场开始进行土方开挖工作。
开挖的深度应符合设计要求,确保管道的埋深和埋距符合标准。
土方开挖:根据方案设计要求,在施工现场开始进行土方开挖工作。
开挖的深度应符合设计要求,确保管道的埋深和埋距符合标准。
4. 管道敷设:将HDPE给水管沿着预先规划的路径进行敷设。
在敷设过程中,应注意保护管道,避免在管道上施加过大的压力或扭曲。
确保管道连接紧密,无任何渗漏。
管道敷设:将HDPE给水管沿着预先规划的路径进行敷设。
在敷设过程中,应注意保护管道,避免在管道上施加过大的压力或扭曲。
确保管道连接紧密,无任何渗漏。
5. 支座安装:根据需要,在管道敷设过程中安装支座。
支座的安装位置和数量应符合设计要求,能够提供足够的支撑和稳定。
支座安装:根据需要,在管道敷设过程中安装支座。
支座的安装位置和数量应符合设计要求,能够提供足够的支撑和稳定。
6. 管道连接:根据需要进行管道连接。
常见的管道连接方式包括热熔连接、电熔连接和机械连接。
在进行连接时,应遵循相关的操作规范,确保连接牢固和密封。
管道连接:根据需要进行管道连接。

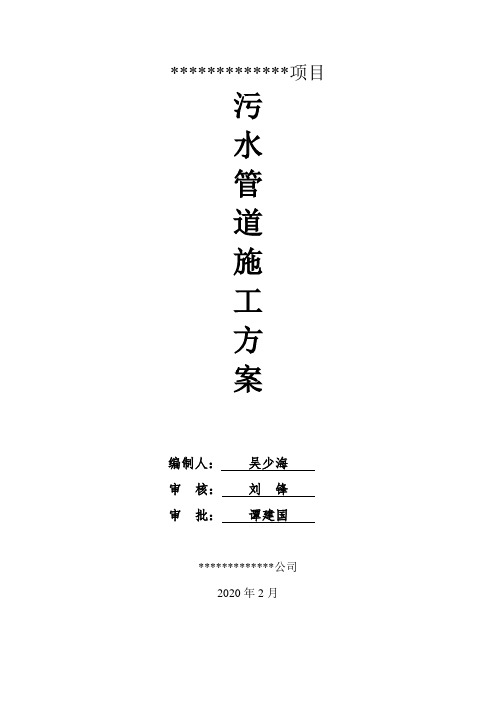

*************项目污水管道施工方案编制人:吴少海审核:刘锋审批:谭建国*************公司2020年2月目录目录 (1)1、编制依据 (4)2、工程概况 (4)3、埋地管道安装施工方案 (5)3.1准备工作 (5)3.1.1测量放样 (5)3.2.2沟槽开挖 (5)3.3管道安装 (6)3.3.1管道堆放及运输 (6)3.3.2管道安装施工工艺 (7)3.5钢筋混凝土检查井 (9)3.6检查井与管道的连接 (11)3.8沟槽回填 (12)4.1架空管道支墩及满包段管道基座 (13)6.隐蔽工程质量保证措施 (17)6.1 检查及验收制度 (17)6.2 岗位责任制 (18)7.质量保证措施 (18)7.1 质量目标 (18)7.2 质量保证体系 (18)6.3 质量保证制度 (18)6.4 质量过程监控 (19)8.安全施工的保证措施 (19)8.1 安全生产目标及保证体系 (19)8.1.1安全总则 (19)8.1.2安全生产组织机构 (19)8.1.3安全生产的管理 (19)8.1.4建立健全安全生产保证体系 (19)8.2安全防范重点 (20)8.3既有管线安全预防措施 (20)8.3.1既有管线保护措施 (20)1、编制依据(1)*************项目施工图(2)《给水排水管道工程施工及验收规范》(GB50268-2008)(3)《工程测量规范》GB50026-2016;(4)《给水排水管道工程施工及验收规范》(GB50268-2008)(5)《给水排水构筑物工程施工及验收规范》(GB50141-2008)(6)《埋地塑料排水管道工程技术规程》CJJ143-2010(7)《检查井盖》(GB/T23858-2009)2、工程概况规划区内已建成沿河截污干管,最后汇入南河下游的的污水站经处理达标后排放至南河。
中兴场的雨水系统为3个排水分区,雨水沟根据道路高程或地势走向,最后排入南河。
室外埋地管道施工方案1. 引言室外埋地管道施工是在地下埋设管道系统,用于输送水、电、气等物质。
它具有运输方便、节省空间和美化环境等优点,被广泛应用于城市建设及工业领域。
本文档将介绍室外埋地管道施工的方案,包括工程准备、材料选择、施工流程和质量控制等内容。
2. 工程准备在进行室外埋地管道施工之前,需要进行一系列的工程准备工作。
包括但不限于以下内容:•绘制施工平面图和剖面图,确定管道的走向和布置。
•开展地质勘探,了解地质条件,并进行地下管线探测,避免损坏现有管线。
•制定工程施工方案,确定施工方法和工期。
•确定材料供应商和施工队伍,签订合同。
3. 材料选择室外埋地管道施工所使用的材料应符合相关标准,并且要满足项目的具体要求。
一般情况下,常见的管道材料有以下几种选择:3.1 铸铁管道铸铁管道是一种常用的管道材料,具有高强度和耐腐蚀性能。
常见的铸铁管道有灰口铸铁管和球墨铸铁管,可以根据具体需求选择。
3.2 高密度聚乙烯管道高密度聚乙烯管道(HDPE管道)具有良好的耐腐蚀性和耐温性能,适用于输送水、气等介质。
它的优点是重量轻、连接方便,比较适合室外埋地施工。
3.3 钢管钢管具有高强度和耐腐蚀性能,适用于大口径管道的输送。
钢管可以采用焊接连接或螺纹连接的方式,具体选择取决于项目需求和工程要求。
4. 施工流程室外埋地管道的施工流程一般包括以下几个步骤:4.1 施工准备在施工前,要对施工现场进行清理,确保地面平整,并将施工图纸贴于场地上。
同时,需要准备好所需的施工材料和工具。
4.2 开挖沟槽根据设计要求,在施工现场开挖适当深度和宽度的沟槽。
开挖沟槽时,应注意留出足够的空间来放置管道和管道周围的填料。
4.3 管道安装根据设计要求,将选定的管道材料依次安装在沟槽中。
对于某些材料,如HDPE管道,可以采用热熔连接的方式。
4.4 管道连接在管道安装完成后,需要进行管道连接。
根据材料的不同,连接方式也有所不同,如焊接、螺纹连接等。
HDPE给水管埋地施工方法及步骤HDPE(高密度聚乙烯)给水管是一种常用的管材,其具有高韧性、耐腐蚀性和优良的抗冲击性能,因此被广泛应用于给水管道系统。
下面是HDPE给水管埋地施工的方法及步骤。
一、前期准备工作1.明确管道线路:确定给水管道的线路,包括起点、终点、经过的位置等。
2.编制施工方案:根据实际情况编制详细的施工方案,包括施工方法、步骤、材料、设备等。
3.准备工具和材料:准备好所需的工具和材料,包括挖掘机、卷尺、弯头、法兰接头、管夹等。
二、管道开挖1.确定开挖深度:根据设计要求确定给水管道的埋深。
2.挖槽:使用挖掘机按照设计要求进行挖槽,槽宽要略大于管道外径,槽底应平整,并保持稳定排水的状态。
3.检查底部:检查槽底是否平整,如有凹凸不平情况,需进行修整。
三、铺设管道1.测量管道长度:根据现场实际情况,使用卷尺等工具测量管道的长度。
2.剪切管道:根据测量结果,使用剪刀、切割机等工具将HDPE管进行剪切,以适应铺设工作。
3.铺设管道:将已剪切的管道放入挖槽内,按照设计要求进行布置,注意管道的平直度和高低差。
4.连接管道:采用热熔或电熔法连接管道。
热熔法是将管材与管材连接时使用射热熔器进行加热,将熔融的HDPE管材连接。
电熔法是通过导电加热圈来进行管道的连接。
四、安装管件1.根据设计要求选择合适的管件,如弯头、法兰接头等。
2.将管件与管道连接:根据不同的管件类型,采取不同的连接方式,如热熔、电熔、螺纹等连接方式。
3.进行管线试验:在所有管道及管件安装完成之后,进行管线试验,以确保管道的质量和安全性。
五、管道回填1.回填土方:在管道的上方紧贴土方进行回填,利用土工填料逐层填充缝隙,避免管道的位移和损坏。
2.压实土方:采用专业的土方压实设备进行土方的压实,确保回填土方的稳定性。
3.进行竣工验收:工程竣工后,进行竣工验收,确保HDPE给水管的质量和安全性达到设计要求。
六、填写施工记录1.工程质量检查:检查工程质量,如管道的安装质量、连接是否紧固等。

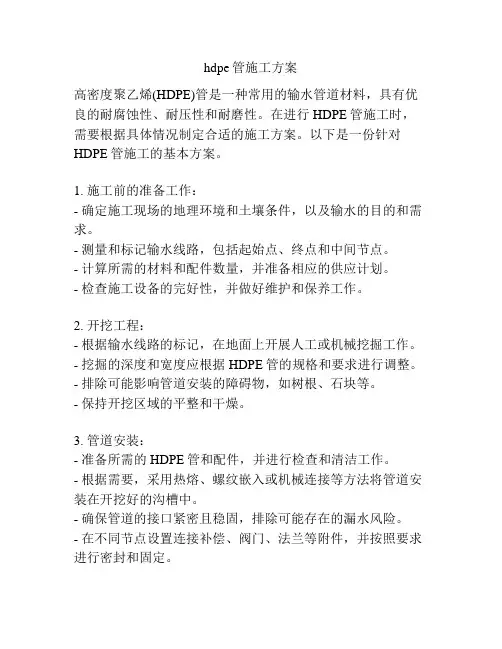

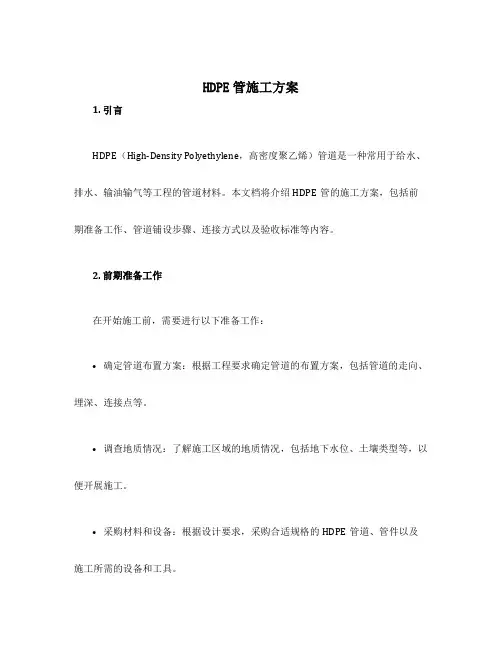

hdpe管施工方案高密度聚乙烯(HDPE)管是一种常用的输水管道材料,具有优良的耐腐蚀性、耐压性和耐磨性。
在进行HDPE管施工时,需要根据具体情况制定合适的施工方案。
以下是一份针对HDPE管施工的基本方案。
1. 施工前的准备工作:- 确定施工现场的地理环境和土壤条件,以及输水的目的和需求。
- 测量和标记输水线路,包括起始点、终点和中间节点。
- 计算所需的材料和配件数量,并准备相应的供应计划。
- 检查施工设备的完好性,并做好维护和保养工作。
2. 开挖工程:- 根据输水线路的标记,在地面上开展人工或机械挖掘工作。
- 挖掘的深度和宽度应根据HDPE管的规格和要求进行调整。
- 排除可能影响管道安装的障碍物,如树根、石块等。
- 保持开挖区域的平整和干燥。
3. 管道安装:- 准备所需的HDPE管和配件,并进行检查和清洁工作。
- 根据需要,采用热熔、螺纹嵌入或机械连接等方法将管道安装在开挖好的沟槽中。
- 确保管道的接口紧密且稳固,排除可能存在的漏水风险。
- 在不同节点设置连接补偿、阀门、法兰等附件,并按照要求进行密封和固定。
4. 管道测试和维护:- 在管道安装完成后,进行管道压力测试和泄漏检测。
- 使用适当的工具和方法,测试管道的耐压和流量性能,并记录相应数据。
- 对于存在问题的管道或连接件,进行维修和更换,并重新进行测试和检验。
- 管道安装完成后,进行管道的涂覆和保护工作,以延长管道的使用寿命。
5. 工程竣工:- 对整个工程进行验收和检查,确保施工质量和安全达标。
- 进行工程报告和档案的整理和归档工作。
- 清理和恢复施工现场,并做好环境保护工作。
- 进行工程的维护和管理,及时处理可能存在的问题和风险。
以上是一份基本的HDPE管施工方案,根据具体情况,可能会有所调整和改变。
在进行施工过程中,要注重安全和质量,合理安排和调配资源,并确保与相关方进行充分的沟通和协调。

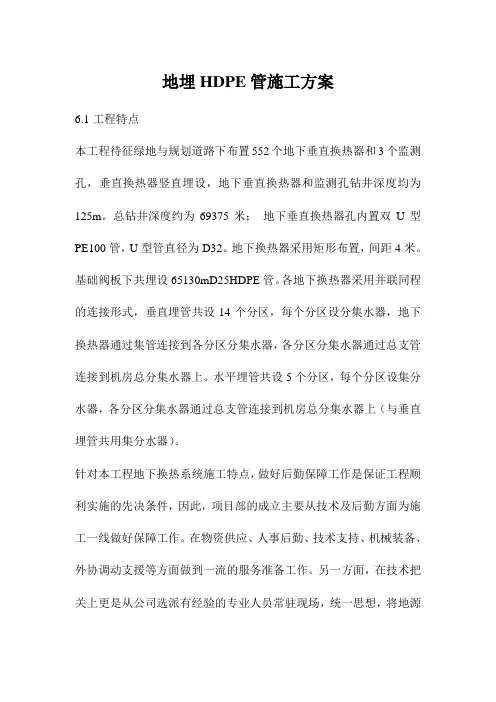

地埋HDPE管施工方案6.1工程特点本工程待征绿地与规划道路下布置552个地下垂直换热器和3个监测孔,垂直换热器竖直埋设,地下垂直换热器和监测孔钻井深度均为125m。
总钻井深度约为69375米;地下垂直换热器孔内置双U型PE100管,U型管直径为D32。
地下换热器采用矩形布置,间距4米。
基础阀板下共埋设65130mD25HDPE管。
各地下换热器采用并联同程的连接形式,垂直埋管共设14个分区,每个分区设分集水器,地下换热器通过集管连接到各分区分集水器,各分区分集水器通过总支管连接到机房总分集水器上。
水平埋管共设5个分区,每个分区设集分水器,各分区分集水器通过总支管连接到机房总分集水器上(与垂直埋管共用集分水器)。
针对本工程地下换热系统施工特点,做好后勤保障工作是保证工程顺利实施的先决条件,因此,项目部的成立主要从技术及后勤方面为施工一线做好保障工作。
在物资供应、人事后勤、技术支持、机械装备、外协调动支援等方面做到一流的服务准备工作。
另一方面,在技术把关上更是从公司选派有经验的专业人员常驻现场,统一思想,将地源热泵空调系统工程方方面面的技术环节考虑周到,保证胜利完成工程安装施工任务。
6.2施工顺序及施工流向6.2.1原则:坚持由内而外的原则;坚持由支路到总线的原则;坚持由垂直到水平的原则。
基础阀板下坚持先水平管后试压回填的原则6.2.2具体施工顺序及流向安排首先做好施工准备工作,预制各种管道材料;根据施工现场特点及设计施工图将施工区域划分为2个大的区域,即:基础阀板下水平埋管A施工段和竖直埋设B施工段;按顺序完成A、B换热区域和建筑周边水平埋管工作;在每个区域水平支路完成后,引致底板外,预留在汇集路线上;高压灌浆,回填各自区域,并开挖汇集管路埋设沟;将汇集管路汇集到建筑内,进入分集水器。
6.3施工方案6.3.1地下换热系统垂直井施工工艺根据换热孔的设计情况,以及项目的实际情况,在进行换热孔施工前应对施工现场和环境进行实地踏勘,以便合理配备施工设备和人员。
埋地HDPE管施工方案一、前期准备工作1.1施工准备在进行埋地HDPE管施工之前,需对施工区域进行充分的勘测和测量,确保施工方案的可行性。
根据设计图纸,制定详细的施工方案和施工进度,并安排专业人员进行施工组织和技术交底。
1.2材料采购根据施工图纸和设计要求,采购符合标准的HDPE管材、管件以及其他配套材料,确保施工质量和安全。
1.3施工人员培训对参与施工的工作人员进行必要的培训和技术交底,确保施工人员具备相应的专业知识和技能,能够熟练操作和施工。
二、施工方法2.1开挖沟槽根据设计图纸要求,在施工区域进行挖掘沟槽,确保沟槽的宽度和深度符合要求。
在开挖的同时要注意避免损坏现有的地下管线和其他设施,并及时清理好施工区域的杂物。
2.2HDPE管敷设在清理好沟槽后,对HDPE管进行分段敷设。
根据设计要求,采用合适的方法将HDPE管敷设在沟槽内,并确保管道的平整和垂直度。
2.3管道连接在管道敷设完成后,采用热熔连接的方法将管道进行连接。
首先将管道端部进行清理和加热处理,使其表面光滑和热熔状态,然后将管道进行对接,通过加热焊接的方式进行连接。
确保连接处牢固和密封。
2.4管道埋设和回填在管道连接完成后,进行管道的埋设工作。
将管道逐段埋入沟槽内,确保管道的位置和垂直度。
同时要注意保护管道不被压力和碰撞损坏。
完成管道的埋设后,对沟槽进行回填。
采用合适的填土材料进行层层回填,确保填土的密实度和稳定性。
每填一层土要进行相应的夯实处理,避免土体沉陷和管道变形。
2.5检测和验收完成管道埋设和回填后,对管道进行压力试验和泄漏检测。
通过相应的检测手段和设备,检测管道的密封性和承压性能,确保管道能够正常运行。
经过检测合格后,进行最终验收工作。
由相关部门对施工完成的管道进行验收,确认其符合设计要求和相关标准。
三、安全与保护3.1安全措施在施工过程中,要严格遵守安全操作规程和相关安全法规,加强安全教育和培训,确保施工人员的安全意识和安全技能。
埋地HDPE管施工方案
1 、施工测量
1.1施工前要复测准备接入的管线的位置和高程,与设计高程无
矛盾时方可进行施工。
1.2施工中执行二级测量复核制度,定期检查,做好施工的原始
记录,及时进行竣工测量。
2 、土方施工
2.1 开槽前要认真调查了解交叉口的现状管线及其他障碍物,以
便开挖时采取妥善加固保护措施。
2.2 因为开挖深度为1.4米,所以采用机械开槽,槽底预留20cm,
由人工清理槽底,确保槽底原土不受扰动。
2.3 开槽槽底宽度为0.8米(规范要求)。
坡度为1:0.33,若遇土
质不好,坡度要放大,如位置受限,采用支护防止塌槽。
2.4管道基础规范要求采用10㎝厚砂垫层基础,垫层按规范要求
铺设,厚度不得小于规范设计规定。
在管道安装之前应约请有关人员包括设计、监理、甲方验槽,合格后方可进行下道工序。
3 、管道施工
3.1 采用DN300HDPE管材,管道接口采用焊接的形式连接,管
道的施工应该严格按照《给水排水管道工程施工及验收规范》要求施工。
3.2 管材及配件的性能要求:
3.2.1施工所使用的管材,管件应分别符合相应〈〈给排水用PE
管〉〉的要求。
材料进场后及下管前要对管材及附件进行检验,包括文字证明及实物的检查。
3.3 管材及配件的运输和存放
3.3.1 管材在运输、装卸及堆放过程中严禁抛扔或激烈碰撞,应
避阳光爆晒。
3.3.2 PE管管材、配件堆放时,应放平垫实,堆放高度不宜超过
1.5米。
4 、管道的铺设应在沟底标高质量检查合格后进行进行,再铺设管道前要对管材、管件等重新进行一次外观检查,发现有问题的管材、管件均不得采用。
5、管材吊运与下管:管材在吊运及放入沟内时,应应采用可靠的软带吊具,平稳下沟,不得与沟壁或沟底剧烈碰撞。
6 、管道的焊接采用HDPE的专用工具及管件进行施焊。
7 、每天下班前及时封堵,防止被水浸泡。
8、闭水试验:管道的闭水试验水头不小于1.5米即可,管道回填要求与钢筋砼管要求一样。
9、管道回填:
9.1 回填工作在管道安装完成,闭水试验合格后进行,槽底杂物
要清除干净。
9.2管顶以上50cm范围内填土:管道两侧要同时回填,两侧高
差不得大于20cm,不得损坏管道;回填时土中不得含有砖石、瓦
块、淤泥等杂物;管道底部的三角部位,用木锤等特别工具填细土(砂)捣实;管顶以上50cm以内,要使用细土(砂)回填;
回填土(砂)每层虚铺厚度,对于普通压实工具每层不超过20cm;
沟槽回填顺序按沟槽排水方向由高向低分层进行;回填完毕后要池水密实。
9.3 与本管线交叉的其他管线或构筑物,回填时要妥善处理。
10、管道冲洗:冲洗时间应在用水量较小,水压偏高的夜间进行,事先通知有关单位,冲水流量不小于1.5/M/S,冲洗应连续进行,当排出口的水色透明度与入口处目测一致即为合格。
