一、填空题(每空1分,共25分)
1. 选择接触器时应从其工作条件出发,控制交流负载应选用___交流接触器_______;控制直流负载则选用_______直流接触器___。
2. 当接触器线圈得电时,使接触器______常开触头______闭合、____常闭触头______断开。
3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。
4. 当电路正常工作时,熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断。当流过熔断器的电流_________过载_____时,熔体熔断切断电路。
5. 试举出两种不频繁地手动接通和分断电路的开关电器:_______刀开关
_____、_______转换开关_____。
6. 试举出两种主令电器:________按钮______、_____行程开关_________。
7. PLC是通过一种周期扫描工作方式来完成控制的,每个周期包括____输入采样,用户程序执行,输出刷新__ ______、______________、______________三个阶段。
9. JO2-51-2型10kW异步电动机,电源频率为50Hz,转子额定转速n
N=2930 r/min,则其额定转差率s N=_________。
10. 试举出交流异步电动机的三种调速方法:__调压调速,串级调速,变频调速(或矢量控制______________________、__________________________、____________________________。
11. 试举出FP1的两种特殊功能:_________________、_________________。
1~5. ×√√××6~10. ×√√×√
二、判断题(正确划“√”,错误划“×”。每小题1分,共10分)
()1. 交流接触器通电后如果铁心吸合受阻,将导致圈烧毁。
plc期末考试题及答案
一、选择题（每题2分，共20分）
1. PLC的全称是（ ）。
A. 可编程逻辑控制器
B. 可编程逻辑计算器
C. 可编程线性控制器
D. 可编程逻辑计算机
答案：A
2. PLC的编程语言不包括以下哪种（ ）。
A. 梯形图
B. 指令表
C. 功能块图
D. 汇编语言
答案：D
3. PLC的输入/输出接口通常不包括以下哪种（ ）。
A. 数字输入
B. 数字输出
C. 模拟输入
D. 网络接口
答案：D
4. PLC的扫描周期主要取决于（ ）。
A. 程序的复杂程度
B. CPU的处理速度
C. 内存的大小
D. 外部设备的响应时间 答案：A
5. 在PLC中，用于实现延时功能的指令是（ ）。
A. LD
B. AND
C. TON
D. OUT
答案：C
6. PLC的故障诊断通常不包括以下哪种方式（ ）。
A. 观察指示灯
B. 检查输入/输出模块
C. 检查电源
D. 更换CPU
答案：D
7. PLC的编程软件通常不包括以下哪种功能（ ）。
A. 程序编辑
B. 程序下载
C. 程序仿真
D. 程序加密
答案：D
8. PLC的输出模块通常不包括以下哪种类型（ ）。
A. 继电器输出
B. 晶体管输出
C. 可控硅输出
D. 光耦输出
答案：D
9. PLC的输入模块通常不包括以下哪种类型（ ）。 A. 按钮
B. 接近开关
C. 温度传感器
D. 压力传感器
答案：A
10. PLC的通信协议不包括以下哪种（ ）。
A. Modbus
B. Profibus
C. CANopen
D. Ethernet/IP
答案：D
二、填空题（每题2分，共20分）
1. PLC的输入/输出接口通常包括数字输入、数字输出和________。
答案：模拟输入
2. PLC的编程语言中，________是一种图形化的编程语言。
答案：梯形图
3. PLC的扫描周期是指CPU完成一次从输入扫描到输出刷新的全过程所需的时间。

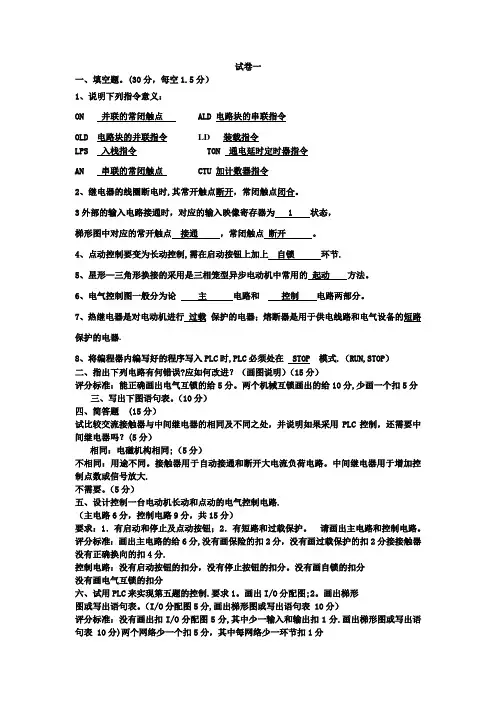

试卷一
一、填空题。(30分，每空1.5分）
1、说明下列指令意义：
ON 并联的常闭触点 ALD 电路块的串联指令
OLD 电路块的并联指令 LD 装载指令
LPS 入栈指令 TON 通电延时定时器指令
AN 串联的常闭触点 CTU 加计数器指令
2、继电器的线圈断电时,其常开触点断开，常闭触点闭合。
3外部的输入电路接通时，对应的输入映像寄存器为 1 状态，
梯形图中对应的常开触点 接通 ，常闭触点 断开 。
4、点动控制要变为长动控制,需在启动按钮上加上 自锁 环节.
5、星形—三角形换接的采用是三相笼型异步电动机中常用的 起动 方法。
6、电气控制图一般分为论 主 电路和 控制 电路两部分。
7、热继电器是对电动机进行 过载 保护的电器；熔断器是用于供电线路和电气设备的短路保护的电器.
8、将编程器内编写好的程序写入PLC时,PLC必须处在 STOP 模式.（RUN,STOP）
二、指出下列电路有何错误?应如何改进？（画图说明）（15分）
评分标准：能正确画出电气互锁的给5分。两个机械互锁画出的给10分,少画一个扣5分
三、写出下图语句表。（10分）
四、简答题 (15分）
试比较交流接触器与中间继电器的相同及不同之处，并说明如果采用PLC控制，还需要中间继电器吗？(5分）
相同：电磁机构相同;（5分）
不相同：用途不同。接触器用于自动接通和断开大电流负荷电路。中间继电器用于增加控制点数或信号放大.
不需要。（5分）
五、设计控制一台电动机长动和点动的电气控制电路.
（主电路6分，控制电路9分，共15分）
要求：1．有启动和停止及点动按钮；2．有短路和过载保护。 请画出主电路和控制电路。
评分标准：画出主电路的给6分,没有画保险的扣2分，没有画过载保护的扣2分接接触器没有正确换向的扣4分.
(完整版)电气控制及PLC试题库和答案.(DOC)
1 一、填空题（每空1分，共25分）
1. 选择接触器时应从其工作条件出发，控制交流负载应选用___交流接触器_______;控制直流负载则选用_______直流接触器___。
2. 当接触器线圈得电时，使接触器______常开触头______闭合、____常闭触头______断开.
3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。
4. 当电路正常工作时，熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断.当流过熔断器的电流_________过载_____时，熔体熔断切断电路。
5. 试举出两种不频繁地手动接通和分断电路的开关电器：_______刀开关_____、_______转换开关_____。
6。 试举出两种主令电器：________按钮______、_____行程开关_________。
7. PLC是通过一种周期扫描工作方式来完成控制的,每个周期包括____输入采样,用户程序执行，输出刷新__ ______、______________、______________三个阶段。
9. JO2—51—2型10kW异步电动机，电源频率为50Hz，转子额定转速nN=2930 r/min,则其额定转差率sN=_________.
10。 试举出交流异步电动机的三种调速方法：__调压调速，串级调速，变频调速（或矢量控制______________________、__________________________、____________________________。
11. 试举出FP1的两种特殊功能：_________________、_________________。
1~5. ×√√×× 6~10。 ×√√×√
二、判断题(正确划“√”，错误划“×”。每小题1分，共10分）
