电气控制与PLC应用期末考试卷子

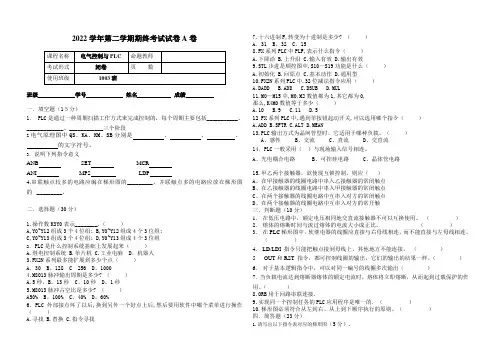

2022学年第二学期期终考试试卷A卷班级学号姓名成绩一．填空题（1５分）1． PLC是通过一种周期扫描工作方式来完成控制的，每个周期主要包括___________、_____________、____________三个阶段2电气原理图中QS、KA、KM、SB分别是、、、的文字符号。

3．说明下列指令意义ANB SET MCRANI MPS LDP4.串联触点较多的电路应编在梯形图的_________，并联触点多的电路应放在梯形图的_________。

二．选择题（30分）1.操作数K3Y0表示________.（）A,Y0~Y12组成3个4位组; B,Y0~Y12组成4个3位组;C,Y0~Y13组成3个4位组; D,Y0~Y13组成4个3位组.2．PLC是什么控制系统基础上发展起来（）A.继电控制系统B.单片机C.工业电脑D。

机器人3.FX2N系列最多能扩展到多少个点（）A．30 B。

128 C 256 D。

10004.M8013脉冲输出周期是多少? （）A.5秒，B。

13秒C。

10秒D。

1秒5.M8013脉冲占空比是多少? （）A50% B。

100% C。

40% D。

60%6. PLC外部接点坏了以后,换到另外一个好点上后,然后要用软件中哪个菜单进行操作（）A.寻找B.替换C.指令寻找7.十六进制F,转变为十进制是多少? （）A．31 B。

32 C。

158.FX系列PLC中PLF,表示什么指令（）A.下降沿B.上升沿C.输入有效D.输出有效9.STL步进是顺控图中,S10—S19功能是什么（）A.初始化B.回原点C.基本动作D.通用型10.FX2N系列PLC中,32位减法指令应用（）A.DADDB.ADDC.DSUBD.MUL11.M0—M15中,M0,M2数值都为1,其它都为0,那么,K4M0数值等于多少（）A.10B.9C.11D.512 FX系列PLC中,遇到单按钮起动开关,可以选用哪个指令（）A.ADDB.SFTRC.ALTD.MEAN13.PLC输出方式为晶闸管型时，它适用于哪种负载。

《电气控制与PLC 》期终考试试卷题号 一二三 四 五 总分总分人分数一、填空题（每空2分，共24分） 1、三相异步电动机的反接制动的关键在于将 进行切换，且当转速接近零时，能自动将电源切断，控制电路可采用 来判断电动机的零速点并及时切断三相电源。

2、OMRON C 系列P 型机的定时器有TIM 和TIMH 两种，它们都是减1延时定时器，但定时单位不同，TIM 的单位是 s ，而TIMH 的单位是 s 。

在PLC 停电时，定时器要 ，而计数器 。

3、“”符号为 开关常闭触点，“”符号为 (通/断)电延时时间继电器的延时 (断开/闭合)常闭触点。

“”是继电器的图形符号。

4、在OMRON PLC 的功能指令中 是锁存指令， 是按位进行移位的指令。

二、判断题（共10小题，每小题2分，共20分）1、复位输入为高电平时，计数器当前值返回到设定值。

………………（ ）2、继电器控制系统与PLC 控制系统的主要区别在于控制过程的不同，继电器控制系统为接线程序控制，PLC 控制系统为存储程序控制。

……………（ ）3、在PLC 梯形图中，既有线圈，又有常开、常闭触点，表示了一个真正的继电器。

………………………………………………………………………（ ）4、失压保护的目的是防止电压恢复时电动机自起动。

…………………（ ）5、三相笼型异步电动机的电气控制线路，如果使用熔断器作短路保护，就不阅卷人阅卷人班级 学号 姓名 - -------------------------------------装--------------------------------------------订---------------------------------------线-------------------------------------必再装热继电器作过载保护。

……………………………………………（）6、一台额定电压为 220V 的交流接触器在交流 220V 和直流 220 的电源上均可使用。

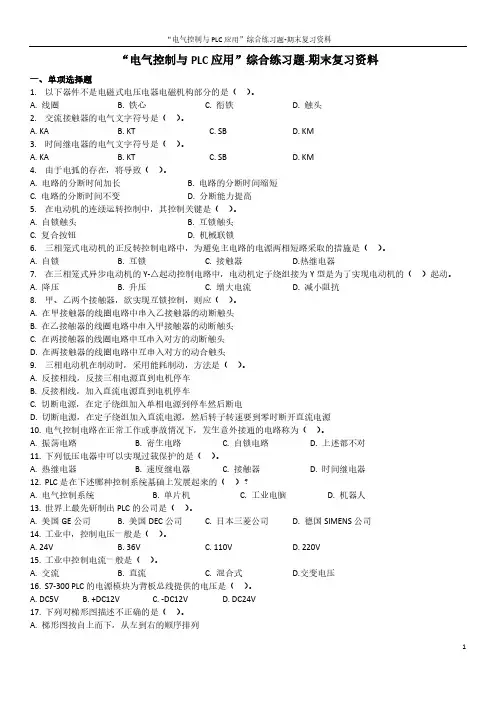

“电气控制与PLC应用”综合练习题-期末复习资料一、单项选择题1.以下器件不是电磁式电压电器电磁机构部分的是（）。

A. 线圈B. 铁心C. 衔铁D. 触头2.交流接触器的电气文字符号是（）。

A. KAB. KTC. SBD. KM3.时间继电器的电气文字符号是（）。

A. KAB. KTC. SBD. KM4.由于电弧的存在，将导致（）。

A. 电路的分断时间加长B. 电路的分断时间缩短C. 电路的分断时间不变D. 分断能力提高5.在电动机的连续运转控制中，其控制关键是（）。

A. 自锁触头B. 互锁触头C. 复合按钮D. 机械联锁6.三相笼式电动机的正反转控制电路中，为避免主电路的电源两相短路采取的措施是（）。

A. 自锁B. 互锁C. 接触器D.热继电器7.在三相笼式异步电动机的Y-△起动控制电路中，电动机定子绕组接为Y型是为了实现电动机的（）起动。

A. 降压B. 升压C. 增大电流D. 减小阻抗8.甲、乙两个接触器，欲实现互锁控制，则应（）。

A. 在甲接触器的线圈电路中串入乙接触器的动断触头B. 在乙接触器的线圈电路中串入甲接触器的动断触头C. 在两接触器的线圈电路中互串入对方的动断触头D. 在两接触器的线圈电路中互串入对方的动合触头9.三相电动机在制动时，采用能耗制动，方法是（）。

A. 反接相线，反接三相电源直到电机停车B. 反接相线，加入直流电源直到电机停车C. 切断电源，在定子绕组加入单相电源到停车然后断电D. 切断电源，在定子绕组加入直流电源，然后转子转速要到零时断开直流电源10.电气控制电路在正常工作或事故情况下，发生意外接通的电路称为（）。

A. 振荡电路B. 寄生电路C. 自锁电路D. 上述都不对11.下列低压电器中可以实现过载保护的是（）。

A. 热继电器B. 速度继电器C. 接触器D. 时间继电器12.PLC是在下述哪种控制系统基础上发展起来的（）？A. 电气控制系统B. 单片机C. 工业电脑D. 机器人13.世界上最先研制出PLC的公司是（）。

电气控制与plc应用技术期末试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑电路答案：A2. 下列哪个不是PLC的特点？（）A. 高可靠性B. 高灵活性C. 高成本D. 易于编程答案：C3. PLC的输入/输出接口通常采用（）。

A. 继电器B. 晶体管C. 集成电路D. 光耦答案：B4. 在PLC中，用于实现顺序控制的编程方法是（）。

A. 梯形图B. 语句表C. 功能块图D. 结构化文本答案：A5. PLC的扫描周期主要受（）的影响。

A. 程序复杂度B. 外部负载C. 电源电压D. 内部存储器大小答案：A6. PLC的输出接口通常采用（）。

A. 开关量输出B. 模拟量输出C. 脉冲输出D. 以上都是答案：D7. 在PLC中，用于实现定时控制的软元件是（）。

A. 计数器B. 定时器C. 累加器D. 寄存器答案：B8. PLC的编程语言不包括（）。

A. 梯形图B. 汇编语言C. 功能块图D. 结构化文本答案：B9. PLC的输入接口主要用于接收（）。

A. 模拟信号B. 脉冲信号C. 开关信号D. 以上都是答案：D10. PLC的输出接口主要用于控制（）。

A. 传感器B. 显示器C. 执行器D. 以上都是答案：C二、多项选择题（每题3分，共15分）1. PLC的编程语言包括（）。

A. 梯形图B. 布尔逻辑C. 功能块图D. 结构化文本答案：ACD2. PLC在工业自动化中的应用包括（）。

A. 包装机械B. 交通信号控制C. 家庭照明D. 机器人控制答案：ABD3. PLC的输入设备可以是（）。

A. 按钮B. 传感器C. 继电器D. 显示器答案：AB4. PLC的输出设备可以是（）。

A. 继电器B. 指示灯C. 电机D. 显示器答案：ABC5. PLC的编程软件通常具备的功能包括（）。

A. 程序编辑B. 程序下载C. 故障诊断D. 数据监控答案：ABCD三、判断题（每题2分，共10分）1. PLC的输出接口可以直接驱动大功率电机。

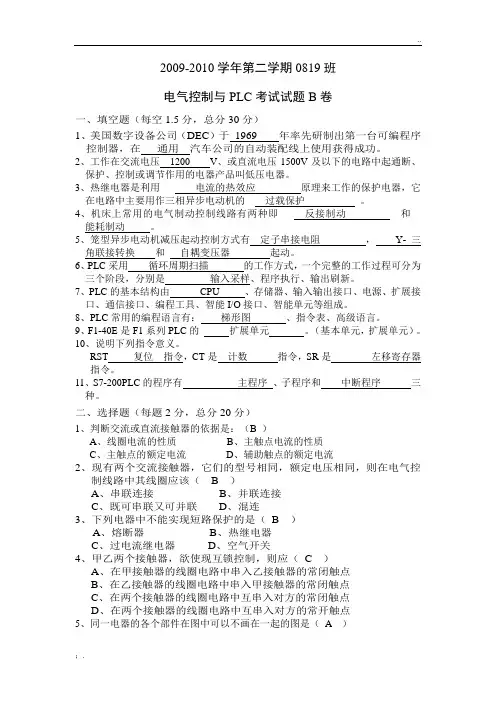

2009-2010学年第二学期0819班电气控制与PLC考试试题B卷一、填空题（每空1.5分，总分30分）1、美国数字设备公司（DEC）于1969 年率先研制出第一台可编程序控制器，在通用汽车公司的自动装配线上使用获得成功。

2、工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。

3、热继电器是利用___ 电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的__ 过载保护_。

4、机床上常用的电气制动控制线路有两种即___ 反接制动__和__ 能耗制动。

5、笼型异步电动机减压起动控制方式有定子串接电阻，Y- 三角联接转换和自耦变压器起动。

6、PLC采用循环周期扫描的工作方式，一个完整的工作过程可分为三个阶段，分别是输入采样、程序执行、输出刷新。

7、PLC的基本结构由CPU 、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。

8、PLC常用的编程语言有：梯形图、指令表、高级语言。

9、F1-40E是F1系列PLC的扩展单元。

（基本单元，扩展单元）。

10、说明下列指令意义。

RST 复位指令，CT是计数指令，SR是左移寄存器指令。

11、S7-200PLC的程序有主程序、子程序和中断程序三种。

二、选择题（每题2分，总分20分）1、判断交流或直流接触器的依据是：（B ）A、线圈电流的性质B、主触点电流的性质C、主触点的额定电流D、辅助触点的额定电流2、现有两个交流接触器，它们的型号相同，额定电压相同，则在电气控制线路中其线圈应该（ B ）A、串联连接B、并联连接C、既可串联又可并联D、混连3、下列电器中不能实现短路保护的是（B ）A、熔断器B、热继电器C、过电流继电器D、空气开关4、甲乙两个接触器，欲使现互锁控制，则应（ C ）A、在甲接触器的线圈电路中串入乙接触器的常闭触点B、在乙接触器的线圈电路中串入甲接触器的常闭触点C、在两个接触器的线圈电路中互串入对方的常闭触点D、在两个接触器的线圈电路中互串入对方的常开触点5、同一电器的各个部件在图中可以不画在一起的图是（A ）A、电气原理图B、电器布置图C、电气安装接线图D、电气系统图6、分析电气原理图的基本原则是：（ C ）A、先分析交流通路B、先分析直流通路C、先分析主电路、后分析辅助电路D、先分析辅助电路、后分析主电路7、下列对PLC软继电器的描述，正确的是：（ A ）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确8、下述对PLC存储器描述错误的是：（A）A、存放输入信号B、存放用户程序C、存放数据D、存放系统程序9、OR指令的作用是：（D）A、用于单个常开触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接10、用于驱动线圈的指令是：（D）A、LDB、ANDC、ORD、OUT四、简答题（每题4分，共20分）1、既然在电动机的主电路中装有熔断器，为什么还要装热继电器?装有热继电器是否就可以不装熔断器?为什么?答：熔断器和热继电器的作用各不相同，在电动机为负载的电路中，熔断器是一种广泛应用的最简单有效的短路保护电器，它串联在电路中，当通过的电流大于规定值时，使熔体熔化而自动分断电路，它分断的电流大，要求它作用的时间短，以保护负载。

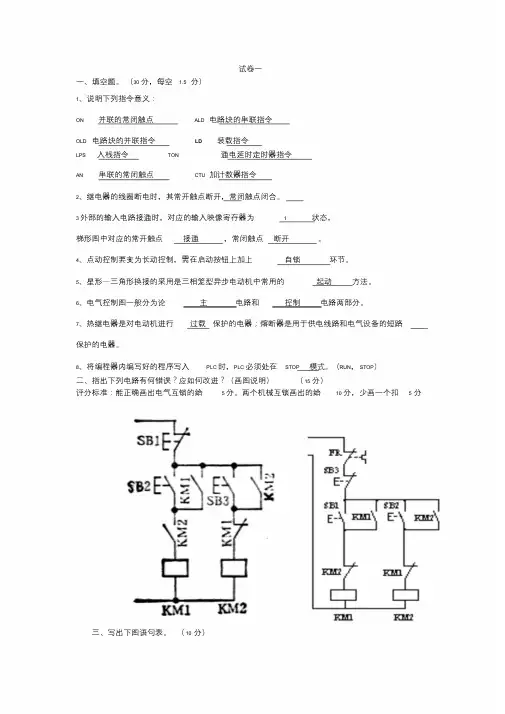

试卷一一、填空题。

（30 分，每空 1.5 分）1、说明下列指令意义：ON 并联的常闭触点ALD 电路块的串联指令OLD 电路块的并联指令LD 装载指令LPS 入栈指令TON 通电延时定时器指令AN 串联的常闭触点CTU 加计数器指令2、继电器的线圈断电时，其常开触点断开，常闭触点闭合。

3 外部的输入电路接通时，对应的输入映像寄存器为 1 状态，梯形图中对应的常开触点接通，常闭触点断开。

4、点动控制要变为长动控制，需在启动按钮上加上自锁环节。

5、星形—三角形换接的采用是三相笼型异步电动机中常用的起动方法。

6、电气控制图一般分为论主电路和控制电路两部分。

7、热继电器是对电动机进行过载保护的电器；熔断器是用于供电线路和电气设备的短路保护的电器。

8、将编程器内编写好的程序写入PLC时，PLC必须处在STOP 模式。

（RUN，STOP）二、指出下列电路有何错误？应如何改进？（画图说明）（15 分）评分标准：能正确画出电气互锁的给 5 分。

两个机械互锁画出的给10 分，少画一个扣 5 分三、写出下图语句表。

（10 分）四、简答题（15 分）试比较交流接触器与中间继电器的相同及不同之处，并说明如果采用PLC 控制，还需要中间继电器吗？（ 5 分）相同：电磁机构相同；（5 分）不相同：用途不同。

接触器用于自动接通和断开大电流负荷电路。

中间继电器用于增加控制点数或信号放大。

不需要。

（5 分）五、设计控制一台电动机长动和点动的电气控制电路。

（主电路 6 分，控制电路9 分，共15分）要求：1．有启动和停止及点动按钮；2．有短路和过载保护。

请画出主电路和控制电路。

评分标准：画出主电路的给 6 分，没有画保险的扣 2 分，没有画过载保护的扣 2 分接接触器没有正确换向的扣4 分。

控制电路：没有启动按钮的扣分，没有停止按钮的扣分。

没有画自锁的扣分没有画电气互锁的扣分六、试用PLC来实现第五题的控制。

要求1。

画出I/O 分配图；2。

试卷一一、填空题。

（ 分，每空 分）、说明下列指令意义：并联的常闭触点 电路块的串联指令电路块的并联指令 装载指令入栈指令 通电延时定时器指令串联的常闭触点 加计数器指令、继电器的线圈断电时，其常开触点断开，常闭触点闭合。

外部的输入电路接通时，对应的输入映像寄存器为 状态，梯形图中对应的常开触点 接通 ，常闭触点 断开 。

、点动控制要变为长动控制，需在启动按钮上加上 自锁 环节。

、星形—三角形换接的采用是三相笼型异步电动机中常用的 起动 方法。

、电气控制图一般分为论 主 电路和 控制 电路两部分。

、热继电器是对电动机进行 过载 保护的电器；熔断器是用于供电线路和电气设备的短路保护的电器。

、将编程器内编写好的程序写入 时， 必须处在 模式。

（ ， ）二、指出下列电路有何错误？应如何改进？（画图说明）（ 分）评分标准：能正确画出电气互锁的给5分。

两个机械互锁画出的给10分，少画一个扣5分三、写出下图语句表。

（10分）四、简答题（15分）试比较交流接触器与中间继电器的相同及不同之处，并说明如果采用PLC控制，还需要中间继电器吗？（5分）相同：电磁机构相同；（5分）不相同：用途不同。

接触器用于自动接通和断开大电流负荷电路。

中间继电器用于增加控制点数或信号放大。

不需要。

（5分）五、设计控制一台电动机长动和点动的电气控制电路。

（主电路6分，控制电路9分，共15分）要求：1．有启动和停止及点动按钮；2．有短路和过载保护。

请画出主电路和控制电路。

评分标准：画出主电路的给6分，没有画保险的扣2分，没有画过载保护的扣2分接接触器没有正确换向的扣4分。

控制电路：没有启动按钮的扣分，没有停止按钮的扣分。

没有画自锁的扣分没有画电气互锁的扣分六、试用PLC来实现第五题的控制。

要求1。

画出I/O分配图；2。

画出梯形图或写出语句表。

（I/O分配图5分，画出梯形图或写出语句表 10分）评分标准：没有画出扣I/O分配图5分，其中少一输入和输出扣1分。

电气控制及PLC应用试题及参考答案电气控制及PLC应用试题及参考答案电气控制与PLC应用考试试卷（1）１．低压电器标准规定，低压电器通常是指工作在交流电压小于( A )，直流电压小于( B )的电路中起通断、保护、控制或调节作用的电器设备。

[A 1200 V；B 1500 V］2．对于交流电磁铁，铁心（ A ），线圈（ A ），吸引线圈做成（ A ），且设线圈骨架，线圈与铁心非接触，易于铁心散热。

[A 发热；B不发热。

A 发热；B不发热。

A 短而厚的矮胖型；B 高而薄的瘦长型]3．对于直流电磁铁，其励磁电流的大小与气隙（ A ），动作过程中为恒磁通工作，其吸力随气隙的减小而（ A ）。

[A 无关；B成正比。

A增大；B减小]4．中间继电器实质是一种（ B ）继电器，触点对数（ A ），触点容量（A），动作灵敏度高。

[A 电流;B电压。

A多;B 少。

A大；B小]5. 电压继电器的线圈与负载（ B ）。

线圈匝数（ A ），导线( B )。

[A 串联；B并联。

A多；B 少。

A粗；B细]1.在电气控制系统图指的是三种类型的图，分别为：1.电气原理图；2、电器布置图；电气安装接线图。

2.笼型三相异步电动机全压起动控制线路中，短路保护利用熔断器；过载保护利用热继电器；欠压、失压保护利用接触器1.电器有几种分类方式？都是按什么分类的？（5分）答：有三种分类方式。

分别为：1、按工作电压等级分类；2、按用途分类；3、按工作原理分类。

2. 断路器（也叫自动开关）它同时具有那些保护作用？（6分）答：具有欠压 ; 过载 ; 短路等保护作用。

3.FX系列有几条基本指令？几条辑运算指令？（3分）答：基本指令LD（取）、 LDI（取反）、 OUT （输出）4.FX系列有几条逻辑运算指令？（6分）答：辑运算指令AND （与）、ANI （与非）、OR （“或”）、 ORI （“或非”）、ANB （块“与”）、ORB （块“或”）电气控制与PLC应用考试试卷（2）一、填空题：1、三相异步电动机机主要由定子和转子组成。

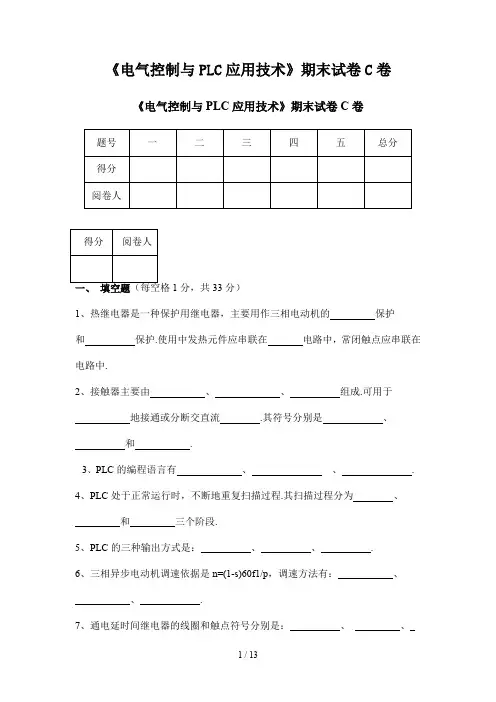

《电气控制与PLC应用技术》期末试卷C卷《电气控制与PLC应用技术》期末试卷C卷1分，共33分）1、热继电器是一种保护用继电器，主要用作三相电动机的保护和保护.使用中发热元件应串联在电路中，常闭触点应串联在电路中.2、接触器主要由、、组成.可用于地接通或分断交直流.其符号分别是、和.PLC3的编程语言有.、、、4、PLC处于正常运行时，不断地重复扫描过程.其扫描过程分为、和三个阶段.5、PLC的三种输出方式是：、、.6、三相异步电动机调速依据是n=(1-s)60f1/p，调速方法有：、、.7、通电延时间继电器的线圈和触点符号分别是：、、.8、Y-D减压起动适用于接法的电动机，起动时先把定子绕组接成接法，经一定时间再把定子绕组改接成接法.其起动电压为额定电压的，起动电流为全压起动时的，起动转矩为全压起动时的.分，共20分）1、自动空气开关电磁脱扣器的保护作用是（）.A．过载保护 B. 短路保护 C. 失压保护2．有专用变压器的场合，设P N是直接起动额定功率，S N是变压器额定功率（容量），则电动机采用直接起动的条件是（）.A．P N≤ (10~20)%S N B.P N≤ (20~30)% S N C.P N≤ (30~40)% S N3．控制电动机反接制动的电器应是（）.A．电流继电器 B. 时间继电器 C. 速度继电器4、按下复合按钮或接触器线圈通电时，其触点动作顺序是（）.A．常闭触点先断开 B. 常开触点先闭合 C. 两者同时动作5、PLC内部只能由外部信号驱动的器件是（）.A、内部继电器B、输入继电器C、输入继电器6、自锁控制电路具有失压保护功能，实现该功能的电器是（）.A．按钮 B. 热继电器 C. 熔断器 D. 接触器7、PLC输出继电器供接通外部执行元件的触点数为（）.A、1个B、2个C、无限个8、各电器线圈的接法（）.A．只能并联 B. 只能串联 C. 根据需要可以并联或串联9、某三相异步电动机额定电流为10A，用于短路保护的熔断器熔体额定电流应为（）.A． 10A B. 25A C. 50A10、控制工作台自动往返的控制电器是（）.A．自动空气开关 B. 时间继电器 C. 行程开关分，共10分）分析下列电路能否实现自锁控制，若不能则指出操作中产生的现象.1、根据梯形图写出其对应的指令语句表.（8分）2、根据下列指令程序画梯形图.（6分）LD X0OR Y0ANI X1OR R0LD X2ANI R0OR X3ANBOR R10OUT Y1END3、根据下列时序图，画出相应梯形图并写出指令程序.（6分）1．图1所示是电动机正反转有限位保护控制线路，试分析正转起动至正转正常停止的控制过程.（5分）2．根据图1完成图2的FX2N系列PLC输入输出端子接线图，并画出相应梯形图.（6分）3.编写上题所对应的指令程序.(6分)江苏信息职业技术学院《电气控制与PLC应用技术》期末试卷C卷答案1分，共33分）1、热继电器是一种保护用继电器，主要用作三相电动机的过载保护和断相保护.使用中发热元件应串联在主电路中，常闭触点应串联在控制电路中.2、接触器主要由电磁系统、.可用于频繁地接通或分断交直流主电路.3、X62W万能铣床中采用联锁环节有a 进给运动与主运动见间的顺序联锁b 工作台六个方向间的联锁、c 长工作台与圆工作台间的连锁.4、PLC处于正常运行时，不断地重复扫描过程.其扫描过程分为输入采样、程序执行和输出刷新三个阶段.5、PLC的三种输出方式是：继电器输出、晶体管输出、晶闸管输出.6、三相异步电动机调速依据是n=(1-s)60f1/p，调速方法有：变级调速、变频调速、变转差率调速.7、通电延时间继电器的线圈和触点符号分别是：.8、Y-D减压起动适用于D接法的电动机，起动时先把定子绕组接成Y 接法，经一定时间再把定子绕组改接成 D 接法.其起动电压为额定电压的31/，起动电流为全压起动时的1/3 ，起动转矩为全压起动时的1/3 .分，共20分）1、自动空气开关电磁脱扣器的保护作用是（ B ）.A．过载保护 B. 短路保护 C. 失压保护2．有专用变压器的场合，设P N是直接起动额定功率，S N是变压器额定功率（容量），则电动机采用直接起动的条件是（ B ）.A．P N≤ (10~20)%S N B.P N≤ (20~30)% S N C.P N≤ (30~40)% S N3．控制电动机反接制动的电器应是（C ）.A．电流继电器 B. 时间继电器 C. 速度继电器4、按下复合按钮或接触器线圈通电时，其触点动作顺序是（ A ）.A．常闭触点先断开 B. 常开触点先闭合 C. 两者同时动作5、PLC内部只能由外部信号驱动的器件是（ B ）.A、内部继电器B、输入继电器C、输入继电器6、自锁控制电路具有失压保护功能，实现该功能的电器是（ D ）.A．按钮 B. 热继电器 C. 熔断器 D. 接触器7、PLC输出继电器供接通外部执行元件的触点数为（A ）.A、1个B、2个C、无限个8、各电器线圈的接法（ A ）.A．只能并联 B. 只能串联 C. 根据需要可以并联或串联9、某三相异步电动机额定电流为10A，用于短路保护的熔断器熔体额定电流应为（ B ）.A． 10A B. 25A C. 50A10、控制工作台自动往返的控制电器是（ C ）.A．自动空气开关 B. 时间继电器 C. 行程开关分，共10分）分析下列电路能否实现自锁控制，若不能则指出操作中产生的现象.a) 不能，只能点动b) 能c) 能自锁但不能停止d) 不能按SB1出现短路e) 不能接通电源KM就不断地吸合与释放1、根据梯形图写出其对应的指令语句表.（8分）LD X0 OUT T1 K2LD T1 OR Y2OR Y0 OUT Y2ANI X1 MCR N0OUT Y0ANI Y2OUT T0 K10LD Y0MC NO M100LDI T0ANI Y2OUT Y1LDI Y1ANI Y22、根据下列指令程序画梯形图.（6分）LD X0OR Y0ANI X1OR R0LD X2ANI R0OR X3ANBOR R10OUT Y1END3、根据下列时序图，画出相应梯形图并写出指令程序.（6分）LD X0OR Y0ANI X1OUT Y0END1．图1所示是电动机正反转有限位保护控制线路，试分析正转起动至正转正常停止的控制过程.（5分）2．根据图1完成图2的FX2N系列PLC输入输出端子接线图，并画出相应梯形图.（6分）3.编写上题所对应的指令程序.(6分)LD X0OR Y0ANI X2 ANI X3 ANI X4 ANI Y1 OUT Y0 LD X1 OR Y1 ANI X2 ANI X3 ANI X5 ANI Y0 OUT Y1 END。

电气控制与plc应用技术考试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑单元D. 可编程逻辑设备答案：A2. 电气控制中，用于实现顺序控制的器件是（）。

A. 继电器B. 接触器C. 定时器D. 计数器答案：A3. 在PLC中，用于存储程序的存储器是（）。

A. RAMB. ROMC. EPROMD. EEPROM答案：B4. PLC中，用于实现逻辑运算的指令是（）。

A. 算术指令B. 比较指令C. 逻辑指令D. 移位指令答案：C5. 电气控制中，用于实现过载保护的器件是（）。

A. 熔断器B. 断路器C. 热继电器D. 过载继电器答案：C6. PLC中，用于实现数据比较的指令是（）。

A. LDB. CMPC. MOVD. AND答案：B7. 电气控制中，用于实现短路保护的器件是（）。

A. 熔断器B. 断路器C. 热继电器D. 过载继电器答案：B8. PLC中，用于实现数据移动的指令是（）。

A. LDB. MOVC. ANDD. OR答案：B9. 电气控制中，用于实现电压控制的器件是（）。

A. 继电器B. 接触器C. 电压继电器D. 电流继电器答案：C10. PLC中，用于实现数据转换的指令是（）。

A. LDB. MOVC. SWAPD. AND答案：C二、多项选择题（每题3分，共15分）11. PLC的特点包括（）。

A. 高可靠性B. 易于编程C. 灵活性高D. 价格低廉答案：ABC12. 电气控制中，常用的控制元件包括（）。

A. 继电器B. 接触器C. 按钮D. 指示灯答案：ABCD13. PLC中，常用的数据类型包括（）。

A. 布尔型B. 整型C. 浮点型D. 字符串型答案：ABCD14. 电气控制中，用于实现速度控制的器件是（）。

A. 变频器B. 调速器C. 电机D. 变速器答案：AB15. PLC中，常用的编程语言包括（）。

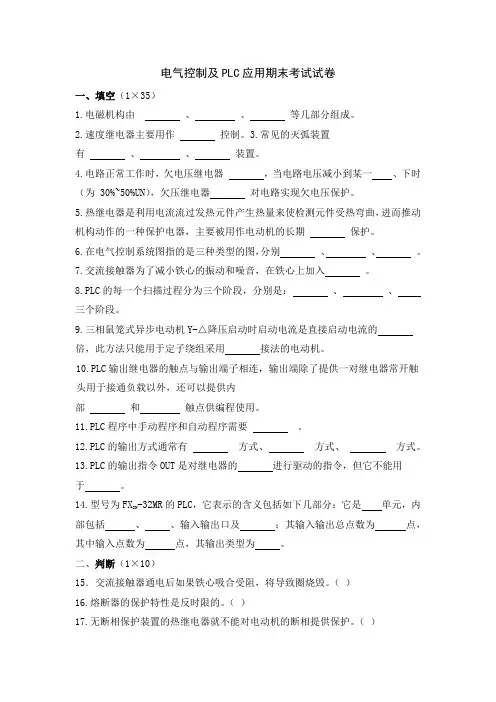

电气控制及PLC应用期末考试试卷一、填空（1×35）1.电磁机构由、、等几部分组成。

2.速度继电器主要用作控制。

3.常见的灭弧装置有、、装置。

4.电路正常工作时，欠电压继电器，当电路电压减小到某一、下时（为 30%~50%UN），欠压继电器对电路实现欠电压保护。

5.热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期保护。

6.在电气控制系统图指的是三种类型的图，分别、、。

7.交流接触器为了减小铁心的振动和噪音，在铁心上加入。

8.PLC的每一个扫描过程分为三个阶段，分别是：、、三个阶段。

9.三相鼠笼式异步电动机Y-△降压启动时启动电流是直接启动电流的倍，此方法只能用于定子绕组采用接法的电动机。

10.PLC输出继电器的触点与输出端子相连，输出端除了提供一对继电器常开触头用于接通负载以外，还可以提供内部和触点供编程使用。

11.PLC程序中手动程序和自动程序需要。

12.PLC的输出方式通常有方式、方式、方式。

13.PLC的输出指令OUT是对继电器的进行驱动的指令，但它不能用于。

-32MR的PLC，它表示的含义包括如下几部分：它是单元，内14.型号为FX2N部包括、、输入输出口及；其输入输出总点数为点，其中输入点数为点，其输出类型为。

二、判断（1×10）15．交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。

（）16.熔断器的保护特性是反时限的。

（）17.无断相保护装置的热继电器就不能对电动机的断相提供保护。

（）18.万能转换开关本身带有各种保护。

（）19.低压断路器具有失压保护的功能。

（）20.电动机采用制动措施的目的是为了停车平稳。

（）21.Y0501属于输出继电器，其线圈可以由程序自由驱动。

（）22.产生电弧的条件是：A、在大气中断开电路 B、被断开电路中有电流通过C、断开后触点两端有电压。

（）23.当用电脑编制PLC的程序时，即使将程序存储在电脑里，PLC也能根据该程序正常工作，但必须保证PLC与电脑正常通讯。

适用专业：一、单项选择题（共10小题，每小题2分，共20分）1、下列电器元件中，可用于实现机床工作台正反向自动循环转换功能的是（）。

A．按钮B．行程开关C．速度继电器D．中间继电器2、机械设备的维修、调整常要求其控制线路具有（）功能。

A．自锁B．互锁C．点动D．正反转3、多地点启动功能须用（）方式来实现。

A．动合触点串联B．动合触点并联C．动断触点串联D．动断触点并联4、继电器、接触器控制系统的优点是（）A．接线调试简便B．控制功能简单时简便实用C．柔性好D．功能强大5、将可编程序控制器分为小型、中型、大型的依据是（）A．扫描速度高低B．CPU主频C．存储器容量D．I/O点数6、可作为可编程序控制器输入元件的是（）A．时间继电器线圈B．继电器线圈C．接触器线圈D．压力开关7、在下列可编程序控制器的指令中，有错误的一组是( )A．AND, LD-AND B．AND-LD, OUT C．OR , OR-LD D．LD, LD-NOT 8、在编程时，遇到多个分支电路同时受一个或一组触点控制时要用IL/ILC指令，在IL指令后的常开触点应用指令是（）A、LDB、ANDC、OUTD、AND-LD9、组合机床自动线最适宜采用（）A ．继电器、接触器控制B ．微机控制C ．数字控制D ．PLC 控制 10、可编程序控制器PLC 的基本工作方式为 ( )A ．硬件控制B ．中断C ．顺序扫描D ．光电耦合二、填空题（每空1分，共12分）1、热继电器是一种保护用的继电器，主要起 保护作用，使用中发热元件应串联在 电路中，常闭触点应串联在控制 电路中。

2、 “”符号为 开关常闭触点，“”符号为(通/断)电延时时间继电器的延时 (断开/闭合)常闭触点。

3、速度继电器常与电动机同轴安装，其作用是 。

4、在可编程序控制器梯形图中，同一个继电器线圈只能出现一次，而其 可以被无限引用。

5、PLC 的输出模块的功率放大元件有三种，晶体管型的可驱动直流负载， 晶闸管型可驱动 负载，继电器型可驱动 负载。

电气控制与plc期末考试题及答案一、选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. 在PLC中，用于存储程序的存储器类型是：A. RAMB. ROMC. EPROMD. EEPROM答案：D3. PLC中，用于实现定时功能的软元件是：A. CTB. CMC. CVD. CR答案：A4. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D5. PLC的扫描周期包括以下哪些步骤？A. 输入扫描B. 程序执行C. 输出刷新D. 所有选项答案：D6. PLC的输出设备通常包括：A. 继电器B. 接触器C. 电磁阀D. 所有选项答案：D7. 在PLC中，用于实现计数功能的软元件是：A. CTB. CMC. CVD. CR答案：B8. PLC的编程语言包括：A. 梯形图B. 指令表C. 功能块图D. 所有选项答案：D9. PLC的输出方式通常包括：A. 继电器输出B. 晶体管输出C. 晶闸管输出D. 所有选项答案：D10. PLC的扫描周期主要取决于：A. 程序的复杂度B. CPU的处理速度C. 外部设备的响应时间D. 所有选项答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出接口电路通常采用______方式连接。

答案：光电隔离2. PLC的程序存储器通常采用______类型。

答案：非易失性3. 在PLC中，______是用于实现数据交换的软元件。

答案：数据寄存器4. PLC的输入设备通常包括按钮、传感器等，而输出设备通常包括______、接触器等。

答案：继电器5. PLC的编程软件通常提供______和梯形图两种编程方式。

答案：指令表6. 在PLC中，______是一种用于实现顺序控制的编程语言。

答案：顺序功能图7. PLC的输出设备中，继电器输出通常用于______负载。

电气控制与PLC应用考试试卷（1）１．低压电器标准规定，低压电器通常是指工作在交流电压小于( A )，直流电压小于( B )的电路中起通断、保护、控制或调节作用的电器设备。

[A 1200 V；B 1500 V］2．对于交流电磁铁，铁心（ A ），线圈（ A ），吸引线圈做成（ A ），且设线圈骨架，线圈与铁心非接触，易于铁心散热。

[A 发热；B不发热。

A 发热；B不发热。

A 短而厚的矮胖型；B 高而薄的瘦长型]3．对于直流电磁铁，其励磁电流的大小与气隙（ A ），动作过程中为恒磁通工作，其吸力随气隙的减小而（ A ）。

[A 无关；B成正比。

A增大；B减小]4．中间继电器实质是一种（ B ）继电器，触点对数（ A ），触点容量（A），动作灵敏度高。

[A 电流;B电压。

A多;B 少。

A大；B小]5. 电压继电器的线圈与负载（ B ）。

线圈匝数（ A ），导线( B )。

[A 串联；B并联。

A多；B 少。

A粗；B细]1.在电气控制系统图指的是三种类型的图，分别为：1.电气原理图；2、电器布置图；电气安装接线图。

2.笼型三相异步电动机全压起动控制线路中，短路保护利用熔断器；过载保护利用热继电器；欠压、失压保护利用接触器1.电器有几种分类方式？都是按什么分类的？（5分）答：有三种分类方式。

分别为：1、按工作电压等级分类；2、按用途分类；3、按工作原理分类。

2. 断路器（也叫自动开关）它同时具有那些保护作用？（6分）答：具有欠压 ; 过载 ; 短路等保护作用。

3.FX系列有几条基本指令？几条辑运算指令？（3分）答：基本指令LD（取）、 LDI（取反）、 OUT （输出）4.FX系列有几条逻辑运算指令？（6分）答：辑运算指令AND （与）、ANI （与非）、OR （“或”）、 ORI （“或非”）、ANB （块“与”）、ORB （块“或”）电气控制与PLC应用考试试卷（2）一、填空题：1、三相异步电动机机主要由定子和转子组成。

一、填空题（每空1分，共20分）1、熔断器起短路或过载保护作用，热继电器起过载保护作用。

2、若想三相异步电动机反转，只需将任意两相电源反接。

3、将编程器内编写好的程序写入PLC时，PLC必须处在STOP 模式。

（RUN，STOP）4、PLC主要有CPU、存储器、输入输出单元以及电源（或编程器）等部分组成。

5、低档PLC，一般为小型PLC，输入、输出总点数在256以内。

6、M8011、M8012、M8013、M8014分别为10ms 、 100ms 、 1s 、 1min的时钟脉冲特殊辅助继电器。

（在10ms、100ms、1s、1min中选）7、常数K用来表示十进制常数，常数H用来表示十六进制常数。

8、PLC开关量输出有继电器输出、晶体管输出和晶闸管输出三种输出方式。

继电器输出用 R 表示晶体管输出用T表示、晶闸管输出用S表示9、PLC输入输出模块与外部输入输出设备的接线方式有汇点式接线和分隔式接线两种基本形式。

10、PLC一般能（能，不能）为外部传感器提供24V直流电源。

11、T0为 100ms 定时器。

（在10ms、100ms、1 ms中选）。

（即是0.1s）二、简答题（每题5分，共20分）1、请说出FX1N—60MR的型号含义。

答：FX1N系列PLC，M是基本单元，输入输出总点数为60点，R为继电器输出方式。

2、何谓扫描周期？试简述PLC的工作过程。

答：从第一条用户程序开始，顺序逐条执行用户程序，直到程序结束，每扫描一次程序就构成一个扫描周期。

PLC的工作过程：输入采样---- 程序执行----输出刷新（输入扫描）（程序扫描）（输出扫描）3、输入、输出接口电路中的光电耦合器件的作用是什么？答：①实现现场与PLC主机的电隔离，以提高抗干扰性。

②有利用同外设电路的电平转接。

③强电侧信号不影响控制（弱电）侧。

4、简化或改正下图所示梯形图。

答:三、写出下列梯形图的指令程序或根据指令程序画出梯形图（每题5分，共10分）1、梯形图如图所示。

适用专业：一、单项选择题（共8小题，每小题2分，共16分）1、用于短时接通或断开小电流电路的低压电器是………………………（）A、接触器B、刀开关C、按钮D、行程开关2、低速定时器TIM的定时单位是…………………………………………（）A、1sB、0.1sC、0.01sD、0.001s3、下列软继电器中，具有断电保持功能的是……………………………（）A、输入继电器B、辅助继电器C、定时器D、计数器4、OMRON C系列P型PLC的功能指令中表示数据传送的指令是…（）A、KEEP(11)B、SFT(10)C、MOV(21)D、CMP(20)5、接触器是自控系统和电力拖动系统中广泛应用的一种低压控制电器，具有的保护功能为………………………………………………………………（）A、欠/零电压保护B、过载保护C、短路保护D、过电流保护6、下列哪种情况下三相异步电动机将工作在能耗制动状态……………（）RA、只串入很大的制动电阻zdRB、将电源的两相对调，同时串入制动电阻zdRC、将交流电源切除，接入直流电源，同时串入制动电阻zdRD、将交流电源切除，同时串入制动电阻zd7、下列哪种低压电器在电气控制系统中能用于短路保护………………（）A、自动空气断路器B、热继电器C、接触器D、中间继电器8、在编程时，遇到多个分支电路同时受一个或一组触点控制时要用IL/ILC 指令，在IL指令后的任何常开触点应用指令……………………………（）A、LD B、AND C、OUT D、AND-LD二、填空题（每空1分，共18分）1、热继电器是一种保护用的继电器，主要起 保护作用，其文字符号为 ，使用中发热元件应串联在 电路中，图形符号为 ，常闭触点应串联在 电路中，图形符号为 。

2、PLC 执行用户程序的过程分 、 、 三个阶段，这三个阶段采用 的工作方式完成的。

3、“”符号为 开关常闭触点，“”符号为 (通/断)电延时时间继电器的延时 (断开/闭合)常闭触点。
