电气控制与PLC技术A卷及答案

电气控制PLC考试题（附参考答案）一、单选题（共50题，每题1分，共50分）1、主电路一般画在辅助电路的______,复杂的系统则分图绘制。

A、左侧或上面B、右侧C、左侧D、上面正确答案：A2、变频器与电动机之间一般____接入接触器。

A、未知B、不允许C、允许D、不限正确答案：B3、热继电器的常闭触点一般用于______。

A、主电路中B、照明电路中C、控制电路中D、电源电路中正确答案：C4、自锁触点可以————。

A、点动B、正反转C、时间及电控D、保持接触器线圈通电正确答案：D5、异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。

A、4-7B、20C、1D、30正确答案：A6、--380V的线路，其负载计算电流为120A，尖峰电流为400A，应选择—__型的自动空气开关。

A、C: DW 10-200／3B、C: DW 10-400／3C、C: DW 10-600／3D、C: DW 10-800／3正确答案：C7、接触器励磁线圈____接于电路中。

A、都可以B、串联C、串并联D、并联正确答案：B8、______是熔断器在额定电压下所能断开的最大短路电流。

A、整定电流B、额定电流C、极限分断电流D、工作电流正确答案：C9、数控机床交流主轴驱动系统有_____和数字式2种型式。

A、电流B、模拟C、变频D、电压正确答案：B10、热继电器是一种____保护电器。

A、过流B、过载C、断路D、接地正确答案：B11、数控机床进给伺服系统的负载不大，加工精度不高时，可采用____控制。

A、全闭环B、半闭环C、开环D、以上3种均可正确答案：C12、在数控机床的强电电路中加入热继电器的作用，主要有什么作用A、断电保护B、漏电保护C、过载保护D、失电保护正确答案：C13、下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B14、改变三相异步电动机转向的方法是____A、改变电源电压B、改变电源频率C、改变定子绕组中电流的相序D、改变输入电流正确答案：C15、行程开关在控制线路中可作。

电气控制与plc试题及答案一、选择题1. PLC的全称是：A. 可编程逻辑控制器B. 电源逻辑控制器C. 个人逻辑控制器D. 电力逻辑控制器2. 下列哪个不是PLC的基本组成部分？A. 输入/输出模块B. 中央处理单元C. 电源模块D. 显示器3. PLC的编程语言通常不包括：A. 梯形图B. 指令列表C. 功能块图D. 汇编语言4. PLC的扫描周期主要受以下哪个因素的影响？A. 输入/输出响应速度B. 程序复杂度C. 电源电压D. 外部干扰二、判断题1. PLC的输入/输出模块可以直接连接到电机和传感器上。

(正确/错误)2. PLC的程序存储在非易失性存储器中，断电后不会丢失。

(正确/错误)3. PLC的中央处理单元（CPU）不负责执行用户编写的程序。

(正确/错误)4. PLC的扫描周期越短，系统的实时性越好。

(正确/错误)三、简答题1. 简述PLC在工业自动化中的作用。

2. 描述PLC的基本工作原理。

四、编程题编写一个PLC程序，实现以下控制逻辑：- 当启动按钮被按下时，电机开始运行。

- 当停止按钮被按下时，电机停止运行。

- 如果过载保护开关被触发，电机也会停止运行。

答案一、选择题1. A. 可编程逻辑控制器2. D. 显示器3. D. 汇编语言4. B. 程序复杂度二、判断题1. 错误（PLC的输入/输出模块需要通过适当的接口连接到电机和传感器）2. 正确3. 错误（中央处理单元是执行用户编写程序的核心部件）4. 正确三、简答题1. PLC在工业自动化中的作用：PLC作为工业自动化的核心控制设备，能够实现对机器和生产过程的精确控制。

它通过接收传感器信号，执行用户编写的控制程序，控制输出设备（如电机、阀门等）的动作，从而实现自动化生产。

PLC具有高度的可靠性、灵活性和易编程性，是现代工业自动化不可或缺的一部分。

2. PLC的基本工作原理：PLC通过扫描输入信号，执行用户编写的控制程序，然后输出控制信号来驱动机器或设备。

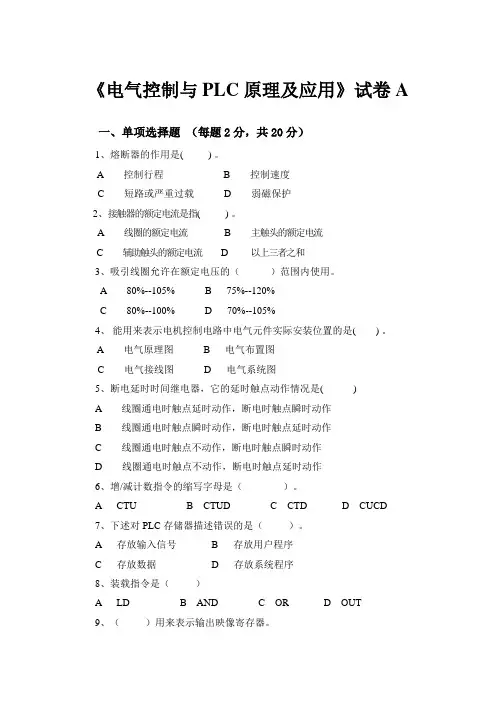

《电气控制与PLC原理及应用》试卷A一、单项选择题（每题2分，共20分）1、熔断器的作用是( ) 。

A 控制行程B 控制速度C 短路或严重过载D 弱磁保护2、接触器的额定电流是指( ) 。

A 线圈的额定电流B 主触头的额定电流C 辅助触头的额定电流D 以上三者之和3、吸引线圈允许在额定电压的（）范围内使用。

A 80%--105%B 75%--120%C 80%--100%D 70%--105%4、能用来表示电机控制电路中电气元件实际安装位置的是( ) 。

A 电气原理图B 电气布置图C 电气接线图D 电气系统图5、断电延时时间继电器，它的延时触点动作情况是( )A 线圈通电时触点延时动作，断电时触点瞬时动作B 线圈通电时触点瞬时动作，断电时触点延时动作C 线圈通电时触点不动作，断电时触点瞬时动作D 线圈通电时触点不动作，断电时触点延时动作6、增/减计数指令的缩写字母是（）。

A CTUB CTUDC CTD D CUCD7、下述对PLC存储器描述错误的是（）。

A 存放输入信号B 存放用户程序C 存放数据D 存放系统程序8、装载指令是（）A LDB ANDC ORD OUT9、（）用来表示输出映像寄存器。

A IB VC QD L10、OR(或操作)指令的作用是（ )。

A 用于单个常开触点与前面的触点串联连接B 用于单个常闭触点与上面的触点并联连接C 用于单个常闭触点与前面的触点串联连接D 用于单个常开触点与上面的触点并联连接二、填空题（每空1.5分，共30分）1、电器可分为____________和____________两大类。

我国现行标准是将工作电压____________，____________以下的电气线路中的电气设备称为低压电气。

2、按照工作原理的不同，可将低压电器分为_________________和_________________。

3、熔断器主要由______________和_______________组成。

《电气控制与PLC原理及应用》试卷A及答案
1、PLC技术的核心是：
A、电路技术
B、计算机技术
C、数据处理技术
D、程序控制技术
答案：D、程序控制技术
2、下列哪一项不是PLC操作系统的基本功能：
A、测量输入信号
B、检测输出信号
C、程序控制
D、网络通讯
答案：D、网络通讯
3、完成PLC程序调试一般需要完成哪些步骤：
A、编码程序、加载程序、测试程序
B、调试程序、加载程序、测试程序
C、调试程序、编码程序、测试程序
D、编码程序、调试程序、测试程序
答案：D、编码程序、调试程序、测试程序
4、以下说法正确的是：
A、PLC的输入口和输出口都可以采用数字信号
B、PLC的输入口可以采用数字信号，而输出口只能采用模拟信号
C、PLC的输入口可以采用模拟信号，而输出口只能采用数字信号
D、PLC的输入口和输出口都可以采用模拟信号
答案：A、PLC的输入口和输出口都可以采用数字信号
5、下列定时器的分辨率是：
A、10毫秒
B、50毫秒
C、100毫秒
D、200毫秒
答案：A、10毫秒
6、关于PLC技术的说法正确的是：
A、PLC技术只能用于小型控制
B、PLC技术只能用于大型控制
C、PLC 技术可以用于中型及以上规模
D、PLC技术只能用于小型及以上规模
答案：C、PLC技术可以用于中型及以上规模。

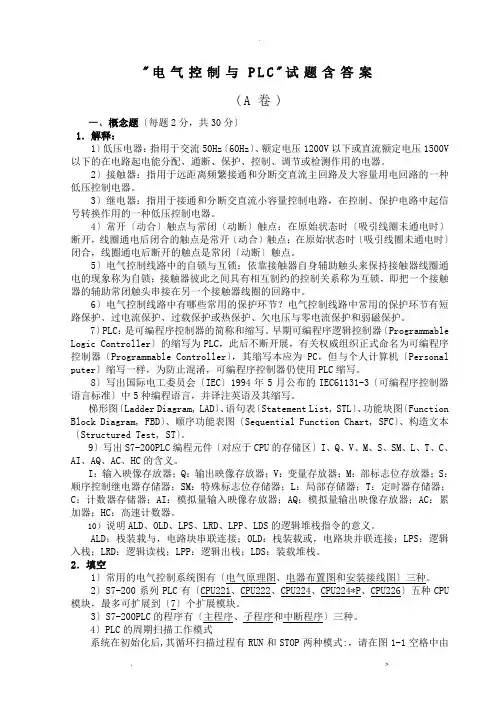

"电气控制与P L C"试题含答案(A卷)一、概念题〔每题2分，共30分〕1．解释：1〕低压电器：指用于交流50Hz〔60Hz〕、额定电压1200V以下或直流额定电压1500V 以下的在电路起电能分配、通断、保护、控制、调节或检测作用的电器。

2〕接触器：指用于远距离频繁接通和分断交直流主回路及大容量用电回路的一种低压控制电器。

3〕继电器：指用于接通和分断交直流小容量控制电路，在控制、保护电路中起信号转换作用的一种低压控制电器。

4〕常开〔动合〕触点与常闭〔动断〕触点：在原始状态时〔吸引线圈未通电时〕断开，线圈通电后闭合的触点是常开〔动合〕触点；在原始状态时〔吸引线圈未通电时〕闭合，线圈通电后断开的触点是常闭〔动断〕触点。

5〕电气控制线路中的自锁与互锁：依靠接触器自身辅助触头来保持接触器线圈通电的现象称为自锁；接触器彼此之间具有相互制约的控制关系称为互锁，即把一个接触器的辅助常闭触头串接在另一个接触器线圈的回路中。

6〕电气控制线路中有哪些常用的保护环节？电气控制线路中常用的保护环节有短路保护、过电流保护、过载保护或热保护、欠电压与零电流保护和弱磁保护。

7〕PLC：是可编程序控制器的简称和缩写。

早期可编程序逻辑控制器〔Programmable Logic Controller〕的缩写为PLC，此后不断开展，有关权威组织正式命名为可编程序控制器〔Programmable Controller〕，其缩写本应为PC，但与个人计算机〔Personal puter〕缩写一样，为防止混淆，可编程序控制器仍使用PLC缩写。

8〕写出国际电工委员会〔IEC〕1994年5月公布的IEC61131-3〔可编程序控制器语言标准〕中5种编程语言，并译注英语及其缩写。

梯形图〔Ladder Diagram, LAD〕、语句表〔Statement List, STL〕、功能块图〔Function Block Diagram, FBD〕、顺序功能表图〔Sequential Function Chart, SFC〕、构造文本〔Structured Test, ST〕。

电气控制PLC题库（附参考答案）一、单选题（共60题，每题1分，共60分）1.符号KT表示A、电流继电器B、电压继电器C、时间继电器D、中间继电器正确答案：C2.FANUC 0i系统中JD1A接口表示______A、电池B、报警灯C、编码器接口D、I/O LINK接口正确答案：D3.直接启动用的闸刀开关的额定容量不小于电动机额定电流的____。

A、3B、5C、15D、10正确答案：A4.FANUC 0i数控装置由_____和I/O两个模块组成。

A、控制软件B、管理软件C、主板D、加工软件正确答案：C5.某装有自动空气开关的低压供电支路突然停电，当电源恢复时，该支路仍无电压输出，其原因是_____A、过载B、断路C、自动开关装有失压脱扣器而跳闸D、熔断器熔断正确答案：C6.电压继电器作欠压保护时，其电压—般为额定电压的____ 倍时，电压继电器动作。

A、7B、0.4-0.7C、1D、1.5正确答案：B7.低压电器按其在电气控制中的作用可以分为____A、控制类和保护类B、自动切换电器和非自动切换电器C、低压配电电器和低压控制电器D、手动和自动正确答案：A8.电磁调速异步电动机的基本结构形式分为______两大类。

A、组合式和整体式B、组合式和分立式C、整体式和分立式D、整体式和独立式正确答案：A9.数控装置的_____包括输入、I/O处理、显示、诊断等。

A、管理软件B、编程软件C、控制软件D、加工软件正确答案：A10.用两只交流接触器控制电动机的正反转控制电路，为防止电源短路，必须实现____控制A、时间B、自锁D、互锁正确答案：D11.数控机床主轴用三相交流电动机驱动时采取____方式最佳。

A、变级和调压B、调频C、调频和调压D、调频和变级正确答案：C12.HH4-15／2型号的刀开关，其中数字“15”是表示——。

A、设计序号B、额定电流C、极数D、额定电压正确答案：B13.下列对步进电动机各项性能描述中错误的有____A、步进电动机的工作频率是指步进电动机起动后，能不失步工作的最大频率B、步进电机能带动的最大转矩比最大静转矩小C、步进电动机的最大静转矩与电流的平方成正比D、步进电动机的的启动频率是指在一定的负载下不失步工作的最大频率正确答案：C14.下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B15.异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。

2、电磁机构中，吸引线圈的作用是：（）A、将电能转化成磁场能量B、将磁场能转化成电能3、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（）A、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点4、分析电气原理图的基本原则是：（）A、先分析交流通路B、先分析直流通路C、先分析主电路、后分析辅助电路D、先分析辅助电路、后分析主电路5、下列对PLC软继电器的描述，正确的是：（）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确三、判断题（每小题2分，共10分）1、为了避免误操作，通常将控制按钮的按钮帽做成不同颜色，且常用红色表示停止按钮，绿色表示启动按钮。

（）2、交流接触器在灭弧装置损坏的情况下禁止使用。

（）3、只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。

（）—0 —年上学期期末考试《电气控制与PLC》试卷（A）参考班级：大09电气化考试时间：90分钟妆断交流主电路和控制电路。

3、熔断器主要作为电路的保护元件。

4 PLC 的基本结构由、、、、、、智能I/O接口、智能单元等组成。

.. 5、PLC的软件由和两大部分组成。

盘-、6、PLC 常用的编程语言有：、和 o7、触头的接触形式有：、、=二、选择题（每小题2分，共10分）1、判断交流或直流接触器的依据是：（）.. A、线圈电流的性质B、主触点电流的性质C、主触点的额定电流D、辅助触点的额定电流5、什么是位元件？什么是字元件?五、分析计算题（共30分）1、执行指令语句“DMOV H5AA55 DO”后，DO、D1中存储的数据各是多少？（8分）2、设某4极三:相交流异电动机的转差率s=0. 02,当电源频率分别是50、 40、30、20、10Hz时，电动机的转速各是多少？（10分）3、有两台电动机，控制要求是：1）控Ml、M2的先后顺序启动，2）前级电动机Ml 不启动，后级电动机M2不能启动，3）前级电动机Ml停止时，后级电动机也停止。

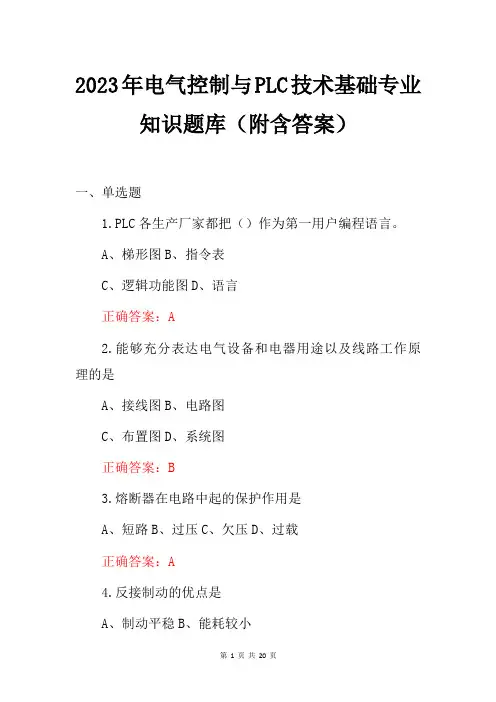

2023年电气控制与PLC技术基础专业知识题库（附含答案）一、单选题1.PLC各生产厂家都把（）作为第一用户编程语言。

A、梯形图B、指令表C、逻辑功能图D、语言正确答案：A2.能够充分表达电气设备和电器用途以及线路工作原理的是A、接线图B、电路图C、布置图D、系统图正确答案：B3.熔断器在电路中起的保护作用是A、短路B、过压C、欠压D、过载正确答案：A4.反接制动的优点是A、制动平稳B、能耗较小C、制动迅速D、定位准确正确答案：C6.接触器的自锁触点是一对A、常开辅助触点B、常闭辅助触点C、主触点D、切换触点正确答案：A7.在选择熔断器时，可以不考虑的条件是A、熔断器的额定电压应不低于线路的额定电压B、熔断器的额定电流应不小于它所安装的熔体额定电流C、熔断器的类型应符合安装条件及被保护设备的技术要求D、熔断器体积的大小也要考虑正确答案：D8.电压继电器的电气符号为A、KGB、KSC、KVD、KT正确答案：C10.电动机的图形符号是A、KMB、DC、MD、FU正确答案：C11.FX2N一48MR中M代表A、基本单元B、输入/输出混合扩展单元C、输入专用扩展模块D、输出专用扩展模块正确答案：A12.表示电路中各个电气元件连接关系和电气工作原理的图称为A、电气原理图B、电气布置图C、电气系统图D、电气安装图正确答案：A13.下列关于继电器的叙述中，属于电压继电器特征的是A、继电器线圈匝数多，线径细，并联在被测电路中B、继电器线圈匝数少，线径粗，串联在被测电路中C、继电器线圈匝数多，线径细，继电器触点数量多D、继电器线圈匝数多，线径细，带有延时机构正确答案：A14.在三相异步电动机接触器互锁正反转控制电路中，正转接触器KM1和反转接触器KM2之间互锁的连接方法是A、KM1的线圈与KM2的动断（常闭）辅助触点串联，KM2的线圈与KM1的动断（常闭）辅助触点串联B、KM1的线圈与KM2的动合（常闭）辅助触点串联，KM2的线圈与KM1的动合（常闭）辅助触点串联C、KM1的线圈与KM2的动断（常闭）辅助触点并联，KM2的线圈与KM1的动断（常闭）辅助触点并联D、KM1的线圈与KM2的动合（常开）辅助触点并联，KM2的线圈与KM1的动合（常闭）辅助触点并联正确答案：A15.自动空气开关的分励脱扣器不能使自动空气开关分断的原因与“()”无关。

电气控制PLC题库+答案一、单选题（共60题，每题1分，共60分）1.电磁调速异步电动机的基本结构形式分为______两大类。

A、整体式和独立式B、组合式和分立式C、组合式和整体式D、整体式和分立式正确答案：C2.接触器线圈工作电压与所控制电路电压____ 。

A、应—致B、接近C、大于D、小于正确答案：A3.步进电动机在“三相六拍”的通电方式时，定子的状态每改变一次，转子应该转过的角度是A、15°B、45°C、60°D、30°正确答案：A4.接触器上“NO”代表_____A、常闭B、常开C、线圈D、电源正确答案：B5.步进电动机的转速主要由下列的那个参数确定____A、输入电流量B、脉冲频率C、输入电压值D、脉冲宽度正确答案：B6.刀开关正确的安装方位在合闸后操作手柄向____A、右B、上C、下D、左正确答案：B7.符号RM10表示____ 熔断器。

A、有填料封闭管式B、螺旋式C、无填料封闭管式D、插入式正确答案：C8.直接启动用的闸刀开关的额定容量不小于电动机额定电流的____。

A、5B、3C、15D、10正确答案：B9.安装螺旋式熔断器时，熔断器______的接线端应装在上方，并与电源线连接。

A、动触点B、静触点C、下接线板D、上接线板正确答案：C10.数控机床的性能很大程度上取决于____的性能。

A、伺服系统B、位置检测系统C、计算机运算D、机械结构正确答案：A11.交流伺服电动机的实质是一台______感应电动机。

B、两相C、三相D、视需求而定正确答案：B12.数控系统RS232接口主要作用是_____A、断电保护B、与外部设备相连C、主轴接口D、驱动接口正确答案：B13.交—直—交变频器按调压方式可分为_____A、有环流与无环流B、正弦波与方波C、电压型与电流型D、PAM与PWM正确答案：D14.电气原理图依据通过的电流的大小分为____A、辅助电路和控制电路B、主电路和照明电路C、辅助电路和照明电路D、主电路和辅助电路正确答案：D15.低压电器按其在电气控制中的作用可以分为____A、控制类和保护类B、自动切换电器和非自动切换电器C、手动和自动D、低压配电电器和低压控制电器正确答案：A16.断电延时的时间继电器，当线圈通电时触头——动作。

电气控制及PLC技术试题库及答案一、名词解释：1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、熔断器：是一种简单的短路或严重过载保护电器,其主体是低熔点金属丝或金属薄片制成的熔体.3、时间继电器:一种触头延时接通或断开的控制电器。

4、星形接法：（A)三个绕组，每一端接三相电压的一相，另一端接在一起。

5、三角形接法：（C）三个绕组首尾相连,在三个联接端分别接三相电压。

6、电磁结构电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。

7、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象8、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器9、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。

10、电气控制系统电气控制系统是由电气控制元器件按一定要求连接而成11、变极调速:（A）异步电动机调速中,改变定子极对数的调速方法.12、变频调速：（C）异步电动机调速中，改变电源频率的调速方法。

二、填空：1、常用的低压电器是指工作电压在交流（1200）V以下、直流（1500）V以下的电器。

2、熔断器是由(熔体和熔管)两部分组成的.4、时间继电器是一种触头（延时接通或断开）的控制电器。

5、一般速度继电器的动作转速为（ 120 ）r/min，复位转速为( 100 ）r/min。

6、双速电动机的定子绕组在低速时是（三角型）联结，高速时是( 双星型）联结。

7、通常电压继电器（并)联在电路中,电流继电器（串）联在电路中。

9、电气原理图设计的基本方法有（经验设计法)、（逻辑设计法）两种。

11、电气控制系统图分为（电气原理图）(电气安装接线图）和（电气元件布置图）三类。

12、三相异步电动机常用的电气制动方法有(反接制动）和( 能耗制动）。

13、接触器的额定电压是指（主触头）上的额定电压。

一、填空题（每空1分，共25分）1. 选择接触器时应从其工作条件出发，控制交流负载应选用___交流接触器_______；控制直流负载则选用_______直流接触器___。

2. 当接触器线圈得电时，使接触器______常开触头______闭合、____常闭触头______断开。

3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。

4. 当电路正常工作时，熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断。

当流过熔断器的电流_________过载_____时，熔体熔断切断电路。

5. 试举出两种不频繁地手动接通和分断电路的开关电器：_______刀开关_____、_______转换开关_____。

6. 试举出两种主令电器：________按钮______、_____行程开关_________。

7. PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括____输入采样，用户程序执行，输出刷新__ ______、______________、______________三个阶段。

9. JO2-51-2型10kW异步电动机，电源频率为50Hz，转子额定转速n N=2930 r/min，则其额定转差率s N=_________。

10. 试举出交流异步电动机的三种调速方法：__调压调速，串级调速，变频调速（或矢量控制______________________、__________________________、____________________________。

11. 试举出FP1的两种特殊功能：_________________、_________________。

1~5. ×√√××6~10. ×√√×√二、判断题（正确划“√”，错误划“×”。

每小题1分，共10分）（）1. 交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。

《电气控制与PLC应用》课程试题A卷班级学号姓名成绩______一、填空题（每空1分，共30分）1.低压电器是指工作在交流（）V、直流（）V以下的电路中，起控制、调节、检测、保护等作用的电器。

2.时间继电器按延时方式分（）和（）两种。

3.不同功能的低压电器用不同的文字符号表示，如行程开关用（）表示，时间继电器用（）表示，中间继电器用（）表示，速度继电器用（）表示，按钮用（）表示，低压断路器用（）表示，熔断器用（）表示，接触器用（）表示。

4.按主触头控制的电流性质来分类，接触器分为（）与（）。

5.交流电磁式继电器和直流电磁式继电器是按（）通过交流电还是直流电来区分的。

6.PLC主要由（）、（）、（）和（）组成。

7. PLC扫描工作方式包括（）、（）、（）、（）和（）组成。

8．CPU 224的主机共有14个输入点（）和10个输出点（）。

9．若梯形图中输出Q的线圈“断电”，对应的输出映像寄存器为（）状态，在修改输出阶段后，继电器型输出模块中对应的硬件继电器的线圈（），其常开触点（），外部负载（）。

二、选择题（每题2分，共20分）1.三相异步电动机的正反转控制关键是改变。

（）A 电源电压B 电源相序C 电源电流2．绕线式异步电动机，采用转子串电阻进行调速时，串联的电阻越大，则转速（）A 不随电阻变化B 越高C 越低3．T68镗床在主轴变速和进给变速时，为便于变速时齿轮啮合，应有（）冲动。

A 瞬动B 低速变速C 无4.熔断器的额定电流与熔体的额定电流是（）A 不同的B 相同的5.热继电器是用来做（ ）A 短路保护B 电压保护C 长期过载保护 6.S7-200型的PLC 的状态存储区的编号范围（ ）A S0.0—S31.7B Q0.0—Q15.7C M0.0—M31.77．顺序控制段结束指令的操作码是( )。

A SCRTB SCREC SCR8.S7-200 型的PLC 的位存储区的编号范围（ ） A Q0.0—Q1.7 B M0.0—M31.7 C C0—C37 9.S7-200 型的PLC 输入映像寄存器的编号范围为（ ） A I0.0－I15.7 B M0.0－M2.7 C Q0.0－Q2.7 10.图示程序中的累加器用的是那种寻址方式（ ）I0.1A 双字寻址B 字寻址C 字节寻址D 位寻址 三、画图与编程题（第1题10分，第2题5分，第3题5分，共20分）1．画出三相异步电动机电气互锁的正反转控制电路。

《电气控制及PLC》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名: 成绩：一、填空题(每空1分、共30分）1、电气控制技术的拖动方式可以分为: 、、。

2、通常低压是指交流，直流。

3、低压控制电器常用的具体灭弧方法有、、、。

4、热继电器主要参数有、、、及 .5、笼型异步电动机的电气制动方法有: 、。

6、可编程控制器主要由、、、组成。

7、PLC的输入电路大都相同，通常有三种类型。

分别为、、.8、PLC工作时采用的工作方式。

全过程扫描一次所需的时间称为。

9、PLC工作过程分为、、、、.二、选择题（每题2分、共20分)1、速度继电器的动作转速一般不低于（）.A、0r/mB、120r/mC、1000r/mD、3600r/m2、( ）的作用是将一个输入信号变成多个输出信号或将信号放大的继电器.A、中间继电器B、交流继电器C、热继电器D、时间继电器3、绕线转子异步电动机一般采用( ）。

A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动D、自耦变压器减压起动。

4、PLC的输出有三种形式：继电器输出，晶体管输出,晶闸管输出。

请问只能带直流负载是哪种输出形式。

( )A、继电器输出B、晶体管输出C、晶闸管输出D、其它5、在电气控制回路中，启动按键在多地控制中是（)联结。

A、串联B、并联C、既可串联又可并联D、其它6、在电气控制回路中,停止按键在多地控制中是（)联结.A、串联B、并联C、既可串联又可并联D、其它7、熔断器具有( )保护.A、短路B、过载C、欠压D、过电流8、热继电器具有（)保护。

A、短路B、过载C、欠压D、过电流9、交流继电器具有( ）保护。

A、短路B、过载C、失压D、过电流10、低压断路器具有（）保护。

A、短路B、过载C、欠压D、过电流三、问答题(每题5分、共20分）1、熄灭电弧的主要措施有哪些?（5分）2、熔断器的选择的原则是什么?(5分）3、可编程明显特点是什么？(5分)4、梯形图有哪些设计规则？（5分）四、画图题（每题5分、共10分）1、如图1所示根据X0、X1开关断开或合上状态，请画出Y0的状态。

电气控制及PLC技术试题库及答案一、名词解释：1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

3、时间继电器：一种触头延时接通或断开的控制电器。

4、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。

5、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。

6、电磁结构电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。

7、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象8、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器9、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。

10、电气控制系统电气控制系统是由电气控制元器件按一定要求连接而成11、变极调速：（A）异步电动机调速中，改变定子极对数的调速方法。

12、变频调速：（C）异步电动机调速中，改变电源频率的调速方法。

二、填空：1、常用的低压电器是指工作电压在交流(1200)V以下、直流(1500)V以下的电器。

2、熔断器是由(熔体和熔管)两部分组成的。

4、时间继电器是一种触头(延时接通或断开)的控制电器。

5、一般速度继电器的动作转速为( 120 )r/min，复位转速为( 100 )r/min。

6、双速电动机的定子绕组在低速时是( 三角型 )联结，高速时是( 双星型 )联结。

7、通常电压继电器( 并)联在电路中，电流继电器( 串 )联在电路中。

9、电气原理图设计的基本方法有（经验设计法）、（逻辑设计法）两种。

11、电气控制系统图分为（电气原理图）（电气安装接线图）和（电气元件布置图）三类。

12、三相异步电动机常用的电气制动方法有（反接制动）和（能耗制动）。

XXXXXX2013 /2014 学年第二学期13 级XXXX专业电气控制与PLC技术课程期末试卷（A卷）学院：_________ 班级: ____________ 学号:________ 姓名:_____________一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1、熔断器的电气符号是：（）A、SBB、QFC、KRD、FU2、在电动机正反转控制电路中，若两只接触器同时吸合，其后果是（）A、电源短路B、电动机不能转动C、电动机转向不定D、电动机正常转动3、时间继电器的线圈是在（）信号时，触点经过一段时间才动作的电器。

A、输入电压B、去除电流C、输入电流D、输入或去除外界4、热继电器在电路中的作用是：（）A、过载保护B、短路保护和严重过载保护C、欠压、失压保护D、过电流保护5、在设计机械设备的电气控制工程图时，首先设计的是（）A. 安装接线图B. 电气原理图C. 电器布置图D. 电气互连图6、PLC内部只能由外部信号驱动的器件是（）A、内部继电器B、输出继电器C、输入继电器D、辅助继电器7、操作数K3X0表示（）A、X0~X11组成3个4位组；B、X0~X12组成3个4位组；C、X0~X11组成4个3位组；D、X0~X13组成3个4位组。

8、国际电工委员会的PLC编程语言标准中，SFC表示：（）A、指令表B、梯形图C、状态转移图D、C语言图9、用于驱动线圈的指令是：（）A、LDB、ANDC、ORD、OUT10、AND指令的作用是：（）A、用于单个常开触点与前面的触点串联连接；B、用于单个常闭触点与上面的触点并联连接；C、用于单个常闭触点与前面的触点串联连接；D、用于单个常开触点与上面的触点并联连接。

二、填空题（本大题共8题，每空1分，共20分）1、常用直接接触类的主令电器有__________、__________和触摸屏等。

××××高等职业技术学校××××-××××学年第×学期×高职电《电气控制与PLC》期中试卷（A卷）班级: 姓名: 得分:一、填空题（每空1分，共20分）1.常用的电气控制系统图有电气原理图、电气布置图与安装接线图三种。

2.电动机常用的保护环节有过载、短路、过电压、失电压、欠电压保护等。

3.可编程序控制器主要有中央处理器（CPU）、存储器、输入/输出（I/O）接口、电源等组成。

4.PLC的输入/输出继电器采用二进制进行编号，其它所有软元件均采用十进制进行编号。

5.说明下列指令意义：RST复位指令 ORB 串联电路块并联指令SET置1指令MC 主控指令6.PLC工作过程是周期循环扫描过程，每一个扫描周期有如下三个阶段：输入采样阶段、程序执行阶段、输出刷新阶段。

二、单项选择题（每题2分，共10分）1．采用星形－三角降压起动的电动机，正常工作时定子绕组接成（B）。

A．角形B．星形C．星形或角形D．定子绕组中间带抽头2．欲使接触器KM1动作后接触器KM2才能动作，需要（ C）。

A．在KM1的线圈回路中串入KM2的常开触点B．在KM1的线圈回路中串入KM2的常闭触点 C ．在KM2的线圈回路中串入KM1的常开触点 D ．在KM2的线圈回路中串入KM1的常闭触点3.三相异步电动机Y- 降压起动时，其起动转矩是全压起动转矩的（ A ）倍。

A ．31 B ．31 C ．21D ．不能确定 4．下列哪个控制电路能正常工作( B )。

5.PLC 的工作方式是（ D ）。

A 、等待工作方式B 、中断工作方式C 、扫描工作方式D 、循环扫描工作方式三、判断题（要给出正确和错误的标志符号，如“√”或“×”，答案填在题干后面的括号内，每小题2分，共10分）1．安装图中，不画电器元件的实际外形图，而采用国家统一规定的电气图形符号。

适用专业：一、单项选择题（共10小题，每小题2分，共20分）1、下列电器元件中，可用于实现机床工作台正反向自动循环转换功能的是（）。

A．按钮B．行程开关C．速度继电器D．中间继电器2、机械设备的维修、调整常要求其控制线路具有（）功能。

A．自锁B．互锁C．点动D．正反转3、多地点启动功能须用（）方式来实现。

A．动合触点串联B．动合触点并联C．动断触点串联D．动断触点并联4、继电器、接触器控制系统的优点是（）A．接线调试简便B．控制功能简单时简便实用C．柔性好D．功能强大5、将可编程序控制器分为小型、中型、大型的依据是（）A．扫描速度高低B．CPU主频C．存储器容量D．I/O点数6、可作为可编程序控制器输入元件的是（）A．时间继电器线圈B．继电器线圈C．接触器线圈D．压力开关7、在下列可编程序控制器的指令中，有错误的一组是( )A．AND, LD-AND B．AND-LD, OUT C．OR , OR-LD D．LD, LD-NOT 8、在编程时，遇到多个分支电路同时受一个或一组触点控制时要用IL/ILC指令，在IL指令后的常开触点应用指令是（）A、LDB、ANDC、OUTD、AND-LD9、组合机床自动线最适宜采用（）A ．继电器、接触器控制B ．微机控制C ．数字控制D ．PLC 控制 10、可编程序控制器PLC 的基本工作方式为 ( )A ．硬件控制B ．中断C ．顺序扫描D ．光电耦合二、填空题（每空1分，共12分）1、热继电器是一种保护用的继电器，主要起 保护作用，使用中发热元件应串联在 电路中，常闭触点应串联在控制 电路中。

2、 “”符号为 开关常闭触点，“”符号为(通/断)电延时时间继电器的延时 (断开/闭合)常闭触点。

3、速度继电器常与电动机同轴安装，其作用是 。

4、在可编程序控制器梯形图中，同一个继电器线圈只能出现一次，而其 可以被无限引用。

5、PLC 的输出模块的功率放大元件有三种，晶体管型的可驱动直流负载， 晶闸管型可驱动 负载，继电器型可驱动 负载。
