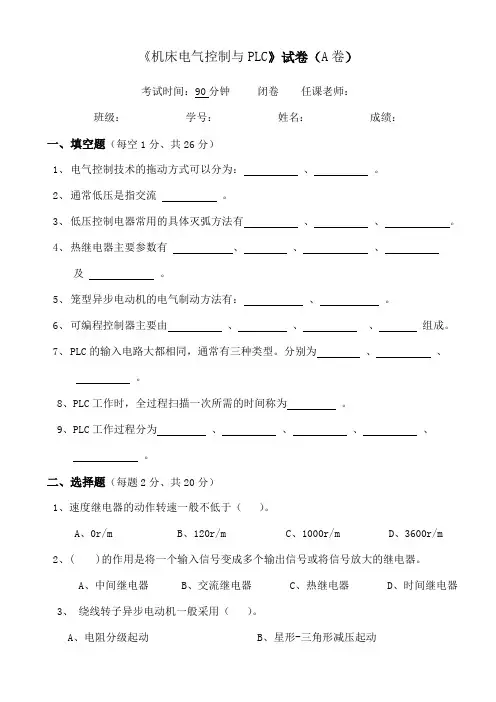

《机床电气控制与PLC》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题（每空1分、共26分）1、电气控制技术的拖动方式可以分为：、。
2、通常低压是指交流。
3、低压控制电器常用的具体灭弧方法有、、。
4、热继电器主要参数有、、、及。
5、笼型异步电动机的电气制动方法有：、。
6、可编程控制器主要由、、、组成。
7、PLC的输入电路大都相同，通常有三种类型。
分别为、、。
8、PLC工作时，全过程扫描一次所需的时间称为。
9、PLC工作过程分为、、、、。
二、选择题（每题2分、共20分）1、速度继电器的动作转速一般不低于（）。
A、0r/mB、120r/mC、1000r/mD、3600r/m2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。
A、中间继电器B、交流继电器C、热继电器D、时间继电器3、绕线转子异步电动机一般采用（）。
A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动D、自耦变压器减压起动。
4、PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。
请问只能带直流负载是哪种输出形式。
（）A、继电器输出B、晶体管输出C、晶闸管输出D、其它5、在电气控制回路中，启动按键在多地控制中是（）联结。
A、串联B、并联C、既可串联又可并联D、其它6、在电气控制回路中，停止按键在多地控制中是（）联结。
A、串联B、并联C、既可串联又可并联D、其它7、熔断器具有（）保护。
A、短路B、过载C、欠压D、过电流8、热继电器具有（）保护。
A、短路B、过载C、欠压D、过电流9、交流继电器具有（）保护。
A、短路B、过载C、失压D、过电流10、低压断路器具有（）保护。
A、短路B、过载C、欠压D、过电流三、问答题（每题8分、共24分）1、熄灭电弧的主要措施有哪些？（5分）2、熔断器的选择的原则是什么？（5分）3、梯形图有哪些设计规则？（5分）四、画图题（每题5分、共10分）1、如图1所示根据X0、X1开关断开或合上状态，请画出Y0的状态。
（5分）图12、请跟据以下PLC助记符语言，画出状态转移图。
（5分）步序指令0 LD M80021 SET S03 STL S04 OUT Y05 LD X06 SET S18 STL S19 OUT Y110 LD X111 OUT S012RET13 END五、设计题（共20分）1、试设计一控制电路，控制一台电动机，要求：可正反转，接触器联锁。
请画出电气控制线路图（10分）、PLC接线图（10分）。
（其中：SB1为停止按键、SB2为正转按键、SB3为反转按键、PLC的I/O口自己分配）。
《机床电气控制与PLC》试卷（B卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题（每空格1分，共20分）1、电气控制系统中常用的保护环节有：、、、等。
2、直流电机的调速方法有、、三种。
3、PLC常用的编程语言有：、、。

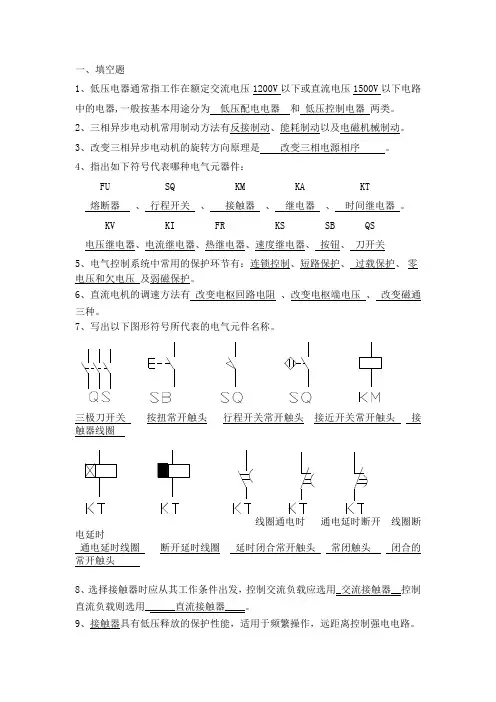

4、写出以下图形符号所代表的电气元件名称。
二、判断题（每小题2分，共10分．正确的打＂√＂，错误的打＂×＂）1.电气原理图中控制电路就是从电源到电动机绕组的大电流通过的路径。
（）2.电气安装接线图与原理图不同，接线图中同一电器的不同部分须画在一起。
（）3.电动机的速度控制为调速，而由于外加负载变动引起的速度变化则不是。
（）4.直流电机的弱磁调速属于恒转矩调速。
（）5.PLC是以CPU为核心的电子控制系统，实质上是一种工业控制用的专用计算机。
（）三、简答题（共5小题，共45分）1. 简述PLC的硬件组成及工作原理。
（10分）2.列举异步电动机变转差率S的调速方法（8分）3.分别列举机床电气控制系统中自锁控制与互锁控制的电路。
（10分）4.根据语句表画出对应的梯形图。
（7分）0 LD X0 5 LDI X41 AND X1 6 AND X52 LD X2 7 ORB3 AND X3 8 OUT Y64 ORB5. 运用FX2N系列PLC的堆栈指令将题所示梯形图转换为语句指令程序，并加以必要的注释。
（10分）设计三相异步电动机正、反转控制线路。
要求如下：（1）电路具有正、反转互锁功能；（2）从正转→反转，或从反转→正转时，可直接转换；（3）具有短路、长期过载保护。
设计要求：（1）设计并绘出采用继电—接触器控制的电动机主电路和控制电路；（2）设计并绘出采用FX2N系列PLC控制的安装接线图；（3）绘出PLC梯形图；（4）编写PLC指令程序。
《机床电气控制与PLC》试卷（C卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题（每空1分，共25分）1、世界上PLC产品可按地域分成三大流派：一是二是再有是。
2、可编程控制器简称PLC，是英文的缩写。
3、1980年，由美国电气制造商协会NEMA（National Electrical Manufacturers Association）对可编程序控制器下过如下的定义：“可编程序控制器是一种__________的电子装置。
它使用可编程序的存储器来存储指令，并实现_______、_______、_________、____________和____________等功能，用来对各种机械或生产过程进行控制。
”4、可编程序控制器、微机、继电接触器分别采用___________、__________、_________的工作方式。
____________的工作方式是PLC区别于普通的计算机控制系统的一个重要方面。
5、PLC基本指令类型有：____________、____________、__________、__________。
6、TMR、TMX、TMY分别是以_______、_________、 ________ 为单位设置延时ON定时器。
7、梯形图必须符合_________的原则，即_________，___________地执行。
不符合顺序执行的电路不能直接编程。
8、TMX5 K30的预置时间为_______。
二、判断题（每小题2分，共30分）1、外部输入/输出继电器、内部继电器、定时器、计数器等器件的接点可多次重复使用。
（）2、在梯形图中串并联接点的使用次数没有限制，可无限次地使用。
（）3、最好把串联触点较多的电路编在梯形图的上方。
（）4、在许多场合要用到长延时控制，但一个定时器的定时时间毕竟是有限的，所以将定时器和计数器结合起来，就能实现长延时控制。
（）5、在串行通信方式中，数据在一个传输方向上只用一根通信线。
（）6、TMY是以0.1S为单位设置沿时ON定时器。
（）7、基本顺序指令是以（bit）为单位的逻辑操作。
（）8、PLC有运行模式和停止模式。
（）9、SET置１指令，强制接点接通。
（）10、在PLC的程序设计中，启动和复位电路是构成梯形图的最基本的常用电路。
（）11、控制指令可以决定程序的顺序和流程。
（）12、梯形图每一行都是从左母线开始，线圈接在最右边。
接点能放在线圈的右边。
（）13、基本功能指令有定时器、计数器和位移寄存指令。
（）14、小型PLC一般采用机架模块式结构。
（）15、循环扫描的工作方式是PLC区别于普通的计算机控制系统的一个重要方面。
（）三、分析题：写出下列各小题梯形图的指令表、时序图、并解释梯形图功能。
(每小题10分，共30分)1、梯形图：2、梯形图：3、梯形图：四、综合应用：指出下列梯形图的错误，改为可直接编程的梯形图（实现功能的前提下结构尽量简化），并写出相应的指令表。
（共15分）《机床电气控制与PLC》试卷（D卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题（每空格1分，共20分）1、三相异步电动机常用的减压起动方法有___________________、_______________________。
2、三相异步电动机常用的电气制动方法有：_________________、_________________、_______________ 。
3、改变直流电动机的旋转方向原理是_______________________。
4、改变三相异步电动机的旋转方向原理是_____________________。
5、PLC的输出形式有_________________ 、________________、_________________。
6、PLC的编程语言有_________________ 、_________________、________________、 _________________。
7、零线也叫地线，它们有相同的作用，这种说法是否正确？_________（填对或错）。
8、指出如下符号代表哪种电气元器件：FU SQ KM KA KT________ 、__________ 、____________ 、_________ 、_________二、简答题（共30分）1、三相交流电动机的调速方法有哪几种？（6分）2、电气控制系统的保护环节有那些？（8分）3、PLC的硬件有哪几部分组成？（6分）4、PLC的工作过程分几个阶段？各阶段完成什么任务？（10分）三、分析题（写出梯形图对应的语句表）。
（5分）四、综合应用。
（45分）1、如图所示：Y0控制红灯，Y1控制绿灯，Y2控制黄灯，那么当C20中的数据为8和11时，分别是哪盏灯亮？（6分）2、如图所示：Y0控制一盏红灯，问系统上电后，灯的明暗状态？（4分）3、有一台三相异步电动机M,要求用PLC实现“正转－停－反转”的控制要求，且要求有“急停”控制功能，PLC的I/O接线图如下，要求（1）设计梯形图（9分）。
（2）写出指令表（6分）。
4、如图所示为一辆自动控制小车运动的示意图。
设小车在最左端，（X001闭合），当按下启动按钮（X000闭合），小车自动循环工作，若按下停止按钮（X005）,小车停止运行。
（1）要求画出功能图（7分）。
（2）画出梯形图（7分）。
（3）写出指令表（6分）。
机床电气控制与PLC试卷A参考答案一、填空题（每空1分、共26分）二、选择题（每题2分、共20分）B A D B B A A BC A三、问答题（每题8分、共24分）四、画图题（每题5分、共10分）1、如图1所示根据X0、X1开关断开或合上状态，请画出Y0的状态。
（5分）图12、请跟据以下PLC助记符语言，画出状态转移图。
（5分）步序指令0 LD M80021 SET S03 STL S04 OUT Y05 LD X06 SET S18 STL S19 OUT Y110 LD X111 OUT S013RET13 ENDａ）b)五、设计题（共20分）2、试设计一控制电路，控制一台电动机，要求：可正反转，接触器联锁。
请画出电气控制线路图（10分）、PLC接线图（10分）。
