电气控制与PLC期末试题及知识点详细总结大全

电气控制及 PLC应用期末考试一试卷一、填空（1×35）1. 电磁机构由、、等几部分构成。

2. 速度继电器主要用作控制。

3. 常有的灭弧装置有、、装置。

4. 电路正常工作时，欠电压继电器，当电路电压减小到某一、下时（为 30%~50%UN），欠压继电器对电路实现欠电压保护。

5. 热继电器是利用电流流过发热元件产生热量来使检测元件受热曲折，从而推进机构动作的一种保护电器，主要被用作电动机的长久保护。

6. 在电气控制系统图指的是三各种类的图，分别、、。

7. 交流接触器为了减小死心的振动和噪音，在死心上加入。

8.PLC 的每一个扫描过程分为三个阶段，分别是：、、三个阶段。

9.三相鼠笼式异步电动机 Y-△降压启动时启动电流是直接启动电流的倍，此方法只好用于定子绕组采纳接法的电动机。

10.PLC 输出继电器的触点与输出端子相连，输出端除了供给一对继电器常开触头用于接通负载之外，还可以供给内部和触点供编程使用。

11.PLC 程序中手动程序和自动程序需要。

12.PLC 的输出方式平时有方式、方式、方式。

13.PLC 的输出指令 OUT是对继电器的进行驱动的指令，但它不可以用于。

14. 型号为 FX2N-32MR的 PLC，它表示的含义包含以下几部分：它是单元，内部包含、、输入输出口及；其输入输出总点数为点，此中输入点数为点，其输出种类为。

二、判断（1×10）15．交流接触器通电后假如死心吸合受阻，将以致圈烧毁。

（）16.熔断器的保护特征是反时限的。

（）17.无断相保护装置的热继电器就不可以对电动机的断相供给保护。

（）18.全能变换开关自己带有各种保护。

（）19.低压断路器拥有失压保护的功能。

（）20.电动机采纳制动措施的目的是为了泊车安稳。

（）21.Y0501 属于输出继电器，其线圈可以由程序自由驱动。

（）22.产生电弧的条件是： A、在大气中断开电路 B 、被断开电路中有电流经过 C、断开后触点两端有电压。

电气控制与plc试题及答案电气控制是现代工业中基础而重要的领域，它涉及到电路、传感器、执行器、自动化控制等。

PLC（可编程逻辑控制器）作为电气控制的核心部件之一，承担着各种工业设备的自动化控制任务。

本文将介绍一些电气控制与PLC方面的试题，并提供详细的答案解析。

第一部分：选择题1. 以下哪个是电气控制系统中常用的传感器类型？A. 电子开关B. 光电传感器C. 压力传感器D. 所有选项都是答案：D。

电气控制系统中常用的传感器类型包括电子开关、光电传感器和压力传感器等。

2. 下面哪个元器件在电气控制电路中通常用于开关或保护电路？A. 电容器B. 电感器C. 二极管D. 继电器答案：D。

继电器在电气控制电路中常用于开关或保护电路。

3. PLC主要用于什么类型的控制？A. 数字控制B. 模拟控制C. 逻辑控制D. 所有选项都是答案：C。

PLC主要用于逻辑控制，通过运算、判断和逻辑运算实现对工业设备的控制。

4. PLC的输入和输出可以是数字信号，也可以是模拟信号。

这种说法是否正确？A. 正确B. 错误答案：B。

PLC的输入和输出主要是数字信号，但也可以通过模拟输入/输出模块实现对模拟信号的处理。

5. PLC的编程语言主要有以下哪些？A. LD（梯形图）B. SFC（顺序功能图）C. FBD（功能块图）D. 所有选项都是答案：D。

PLC的主要编程语言包括LD（梯形图）、SFC（顺序功能图）和FBD（功能块图）等。

第二部分：简答题1. 请简要解释电气控制系统的组成和工作原理。

电气控制系统由电源、传感器、控制器和执行器组成。

其中，传感器感知被控对象的状态，将其转换为电信号；控制器接收传感器信号，通过运算、判断和逻辑运算得出控制信号；执行器接收控制信号，执行相应的动作，实现对被控对象的控制。

2. 请简述PLC的优点及应用领域。

PLC具有编程灵活、可扩展性强、稳定可靠等优点。

它广泛应用于工业自动化领域，如生产线控制、机械设备控制、交通信号控制等。

《电气控制与PLC 》期终考试试卷题号 一二三 四 五 总分总分人分数一、填空题（每空2分，共24分） 1、三相异步电动机的反接制动的关键在于将 进行切换，且当转速接近零时，能自动将电源切断，控制电路可采用 来判断电动机的零速点并及时切断三相电源。

2、OMRON C 系列P 型机的定时器有TIM 和TIMH 两种，它们都是减1延时定时器，但定时单位不同，TIM 的单位是 s ，而TIMH 的单位是 s 。

在PLC 停电时，定时器要 ，而计数器 。

3、“”符号为 开关常闭触点，“”符号为 (通/断)电延时时间继电器的延时 (断开/闭合)常闭触点。

“”是继电器的图形符号。

4、在OMRON PLC 的功能指令中 是锁存指令， 是按位进行移位的指令。

二、判断题（共10小题，每小题2分，共20分）1、复位输入为高电平时，计数器当前值返回到设定值。

………………（ ）2、继电器控制系统与PLC 控制系统的主要区别在于控制过程的不同，继电器控制系统为接线程序控制，PLC 控制系统为存储程序控制。

……………（ ）3、在PLC 梯形图中，既有线圈，又有常开、常闭触点，表示了一个真正的继电器。

………………………………………………………………………（ ）4、失压保护的目的是防止电压恢复时电动机自起动。

…………………（ ）5、三相笼型异步电动机的电气控制线路，如果使用熔断器作短路保护，就不阅卷人阅卷人班级 学号 姓名 - -------------------------------------装--------------------------------------------订---------------------------------------线-------------------------------------必再装热继电器作过载保护。

……………………………………………（）6、一台额定电压为 220V 的交流接触器在交流 220V 和直流 220 的电源上均可使用。

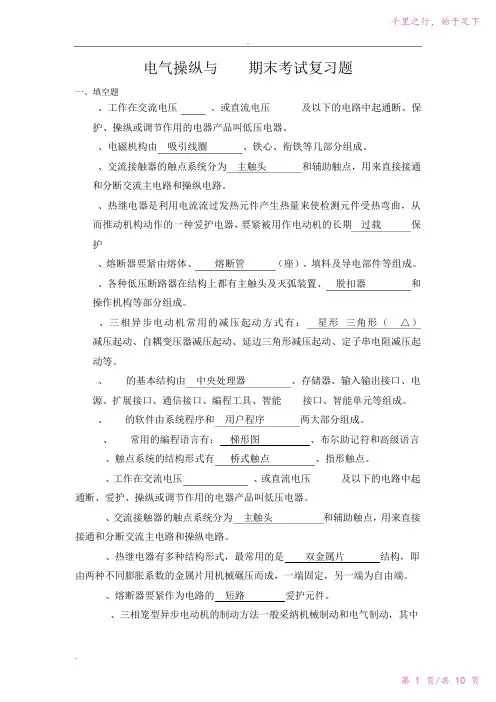

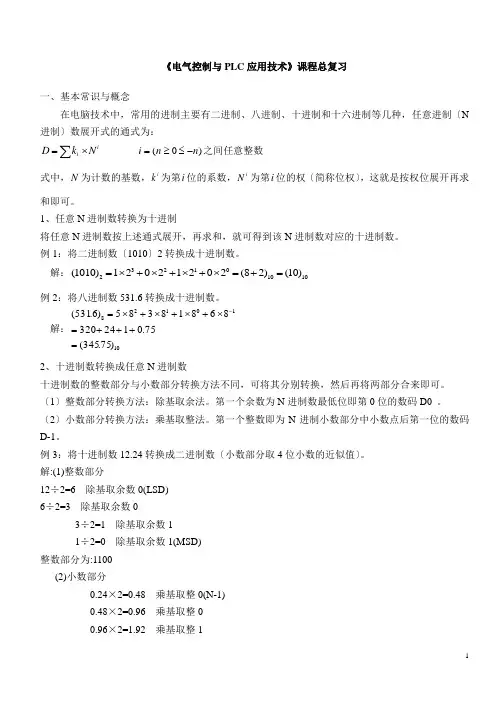

《电气控制与PLC 应用技术》课程总复习一、基本常识与概念在电脑技术中，常用的进制主要有二进制、八进制、十进制和十六进制等几种，任意进制〔N 进制〕数展开式的通式为：∑⨯=i i N k D )0(n n i -≤≥=之间任意整数式中，N 为计数的基数，i k 为第i 位的系数，i N 为第i 位的权〔简称位权〕，这就是按权位展开再求和即可。

1、任意N 进制数转换为十进制将任意N 进制数按上述通式展开，再求和，就可得到该N 进制数对应的十进制数。

例1：将二进制数〔1010〕2转换成十进制数。

解：321021010(1010)12021202(82)(10)=⨯+⨯+⨯+⨯=+= 例2：将八进制数531.6转换成十进制数。

解：1010128)75.345(75.012432086818385)6.531(=+++=⨯+⨯+⨯+⨯=-2、十进制数转换成任意N 进制数十进制数的整数部分与小数部分转换方法不同，可将其分别转换，然后再将两部分合来即可。

〔1〕整数部分转换方法：除基取余法。

第一个余数为N 进制数最低位即第0位的数码D0 。

〔2〕小数部分转换方法：乘基取整法。

第一个整数即为N 进制小数部分中小数点后第一位的数码D-1。

例3：将十进制数12.24转换成二进制数〔小数部分取4位小数的近似值〕。

解:(1)整数部分12÷2=6 除基取余数0(LSD) 6÷2=3 除基取余数0 3÷2=1 除基取余数1 1÷2=0 除基取余数1(MSD) 整数部分为:1100 (2)小数部分0.24×2=0.48 乘基取整0(N-1) 0.48×2=0.96 乘基取整0 0.96×2=1.92 乘基取整10.92×2=1.84 乘基取整1〔3〕以上两部分全起来得：〔12.24〕10=(1100.0011)23、二进制数与八进制、十六进制数之间的转换〔1〕二进制数转换成八进制、十六进制数转换方法：从小数点开始，分别向左、向右每3位〔八进制〕数或每4位〔十六进制〕数为一组，位数不足者在最左或最右侧用0补足位数，每组分别用对应的一个八进制或十六进制数来表示。

年国家开放大学电大《电气控制与PLC》期末复习1 一、填空题1、低压电器通常指工作在交流 1200V 以下，直流 1500 V 以下的电路中，起到连接、控制、保护和调节作用的电器设备。

2、热继电器是专门用来对连续运行的电动机进行过载保护，以防电动机因过热而烧毁的一种保护电器，通常是把其常闭触点串接在控制电路中。

3、对于正常运行在三角形连接的电动机，可采用星／三角形降压起动，即起动时，定子绕组先接成星形，当转速上升到接近额定转速时，将定子绕组联结方式改接成三角形，使电动机进入全压正常运行状态。

4、可编程控制器的硬件组成与微型计算机相似，其主机由CPU、存储器、输入输出接口、电源等几大部分组成。

5、PLC 运行时，应该将其开关置RUN档（RUN、STOP）。

6、可编程序控制器的编程语言标准 IEC1131-3 标准详细说明了句法、语义和 5 种编程语言的表达方式，这 5 种编程语言分别为：指令表语言、梯形图语言、功能块图语言、结构文本语言、顺序功能图（SFC）语言。

7、PLS 为上升沿脉冲指令，PLF 为下降沿脉冲指令，皆输出一个扫描周期的脉冲信号。

8、如图示：若闭合 X1，则 Y3、Y2、Y1、Y0 中Y3亮。

9、FX 2N PLC 只有两条步进指令，它们是STL、RET。

10、在电气控制技术中，通常采用熔断器或断路器进行短路保护。

MOVK8K1Y0 END X12 11、常用的电气制动方式有反接制动和能耗制动。

12、电动机长动与点动控制区别的关键环节是自锁触头是否接入。

13、当电动机容量较大，起动时产生较大的启动电流，会引起电网电压下降，因此必须采用降压起动的方法。

14、“LD”为取指令的助记符。

“LDI”为取反指令的助记符。

15、状态元件 S 在步进顺控程序的编程中是一类非常重要的软元件，它与后述的步进顺控指令 STL_组合使用。

16、辅助继电器的常开和常闭触点使用次数不限，在 PLC 内可自由使用。

电气控制与PLC复习题一、名词解释:(每题5分1、低压电器:是指在交流额定电压1200V,直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、主令电器:自动控制系统中用于发送控制指令的电器。

3、熔断器:是一种简单的短路或严重过载保护电器,其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器:一种触头延时接通或断开的控制电器。

5、电气原理图电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁“联锁”电路实质上是两个禁止电路的组合。

K1动作就禁止了K2的得电,K2动作就禁止了K1的得电。

7、自锁电路:自锁电路是利用输出信号本身联锁来保持输出的动作。

8、零压保护为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

9、欠压保护在电源电压降到允许值以下时,为了防止控制电路和电动机工作不正常,需要采取措施切断电源,这就是欠压保护。

12、减压起动在电动机容量较大时,将电源电压降低接入电动机的定子绕组,起动电动机的方法。

13、主电路:主电路是从电源到电动机或线路末端的电路,是强电流通过的电路,14、辅助电路;辅助电路是小电流通过电路15、速度继电器:以转速为输入量的非电信号检测电器,它能在被测转速升或降至某一预定设定的值时输出开关信号。

16、继电器:继电器是一种控制元件,利用各种物理量的变化,将电量或非电量信号转化为电磁力(有触头式或使输出状态发生阶跃变化(无触头式17、热继电器:是利用电流的热效应原理来工作的保护电器。

18、交流继电器:吸引线圈电流为交流的继电器。

19、全压起动:在电动机容量较小时,将电动机的定子绕组直接接入电源,在额定电压下起动。

20、电压:电路两端的电位差21、触头触头亦称触点,是电磁式电器的执行元件,起接通和分断电路的作用。

22、电磁结构电磁机构是电磁式电器的感测元件,它将电磁能转换为机械能,从而带动触头动作。

23、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象24、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器25、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。

一、填空题(每空1分,共25分)1. 选择接触器时应从其工作条件出发,控制交流负载应选用___交流接触器_______;控制直流负载则选用_______直流接触器___。

2. 当接触器线圈得电时,使接触器______常开触头______闭合、____常闭触头______断开。

3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。

4. 当电路正常工作时,熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断。

当流过熔断器的电流_________过载_____时,熔体熔断切断电路。

5. 试举出两种不频繁地手动接通和分断电路的开关电器:_______刀开关_____、_______转换开关_____。

6. 试举出两种主令电器:________按钮______、_____行程开关_________。

7. PLC是通过一种周期扫描工作方式来完成控制的,每个周期包括____输入采样,用户程序执行,输出刷新__ ______、______________、______________三个阶段。

9. JO2-51-2型10kW异步电动机,电源频率为50Hz,转子额定转速n N=2930 r/min,则其额定转差率s N=_________。

10. 试举出交流异步电动机的三种调速方法:__调压调速,串级调速,变频调速(或矢量控制______________________、__________________________、____________________________。

11. 试举出FP1的两种特殊功能:_________________、_________________。

1~5. ×√√××6~10. ×√√×√二、判断题(正确划“√”,错误划“×”。

每小题1分,共10分)()1. 交流接触器通电后如果铁心吸合受阻,将导致圈烧毁。

电气控制与PLC应用(第二版)复习提纲电气控制与PLC应用期末复习考试题型第一部分填空题第一章常用低压控制电源(33’)1、低压电器用于交流电压1200V、直流电压1500V以下的电路中。

2、接触器主要由电磁系统、触头系统和灭弧装置组成。

3、电磁系统包括铁心(衔铁)、静铁心和电磁线圈3部分。

4、常见的灭弧装置有电动力灭弧、灭弧栅灭弧和磁吹灭弧。

5、时间继电器按延时方式可分为通电延时和断电延时。

6、速度继电器主要有定子、转子和触头3个部分组成，动作转速在120r/min左右，复位转速在100r/min以下。

7、低压断路器又称自动空气开关或自动开关。

8、低压断路器相当于刀开关、熔断器、热继电器、过电流继电器和欠电压继电器组合。

9、当低压电网发生人体触电或设备漏电时，漏电保护器能迅速自动切断电源，从而避免造成事故。

10、漏电保护器按其检测故障信号的不同可分为电压型和电流型。

11、低压隔离器也称刀开关，品种主要有低压刀开关、熔断器式刀开关和组合开关3种。

12、位置开关按其结构不同可分为直动式、滚轮式和微动式。

第二章电气控制线路的基本原则和基本环节(26’)1、电气控制线路的表示方法有：电气原理图、电气元件布置图和电气安装接线图3种。

2、电气控制工程图中，文字符号分为基本文字符号和辅助文字符号。

3、三相笼型电动机减压启动的方法有定子绕组串电阻减压启动、自耦变压器减压启动、Y-△减压启动和延边三角形减压启动等。

4、三相异步电动机常用的电气制动方法有：反接制动、能耗制动、发电制动和电容制动等。

5、三相异步电动机的调速方法有：改变电动机定子绕组的磁极对数p、改变电源频率f1和改变转差率s等。

第三章可编程控制器基础(14’)1、PLC的存储器单元可分为两个部分：系统程序存储器和用户程序存储器。

2、PLC的输入单元通常有直流、交流和交直流3种类型。

3、PLC的输出方式通常有继电器方式、晶体管方式和晶闸管方式3种方式。

电⽓控制与PLC期末复习重点内容1、常⽤的低压电器是指⼯作电压在交流(1200)V以下、直流( 1500 )V以下的电器。

2、选择低压断路器时，额定电压或额定电流应( )电路正常⼯作时的电压和电流。

不⼩于3、⾏程开关也称( )开关，可将( )信号转化为电信号，通过控制其它电器来控制运动部分的⾏程⼤⼩、运动⽅向或进⾏限位保护。

限位机械位移4、按钮常⽤于控制电路，( )⾊表⽰起动，( )⾊表⽰停⽌。

绿红5、熔断器是由( )两部分组成的。

熔体和熔管6、多台电动机由⼀个熔断器保护时，熔体额定电流的计算公式为( )I≥（1.5~2.5）INmax+∑IN 。

7、交流接触器是⼀种⽤来( )接通或分断( )电路的⾃动控制电器。

频繁主8、交流接触器共有( )个触头，其中主触头为( )个，辅助触头为( )个。

14 6 89、时间继电器是⼀种触头( )的控制电器。

延时接通或断开10、⼀般速度继电器的动作转速为( )r/min，复位转速为( )r/min。

120 10011、三相异步电动机的能耗制动可以按( )原则和( )原则来控制。

时间速度12、反接制动时，当电机接近于( )时，应及时( )。

零断开电源防⽌反转13、双速电动机的定⼦绕组在低速时是( )联结，⾼速时是( )联结。

三⾓形双星形14、通常电压继电器( )联在电路中，电流继电器( )联在电路中。

并串15、⾃锁电路是利⽤( )来保持输出动作，⼜称“⾃保持环节”。

输出信号本⾝联锁16、在机床电⽓线路中异步电机常⽤的保护环节有( )、( )和（）。

短路、过载、零压和⽋压18、电⽓原理图⼀般分为（）和（）两部分画出。

主电路和辅助电路19、电⽓原理图设计的基本⽅法有（）、（）两种。

经验设计、逻辑设计20、异步电动机的转速公式n=（）。

n= )1(601s pf 21、交流接触器的结构由（）（）（）和其他部件组成。

电磁机构、触头系统、灭弧装置22、熔断器的类型有瓷插式、（）和（）三种。

常用器件接触器一：接触器的结构和工作原理1、接触器的作用用来频繁地接通和分断交直流主回路或大容量控制电路.主要控制对象是电动机能远距离控制,具有欠〔零〕压保护.2、接触器的结构：〔1〕电磁系统——电磁系统包括动铁心〔衔铁〕、静铁心和电磁线圈三部分,其作用是将电磁能转换成机械能,产生电磁吸力带动触头动作.〔2〕触头系统——a、触头又称为触点,是接触器的执行元件,用来接通或断开被控制电路.b、触头的分类：①按分为控制的电路分为：主触头——主触头用于接通或断开主回路,允许通过较大的电流.辅助触头——辅助触头用于接通或断开控制回路,只能通过较小的电流②按其原始状态分为：〔线圈断电后所有触头复位,即回复到原始状态.〕常开触头〔动合触点〕——原始状态时<即线圈未通电>断开线圈通电后闭合的触头常闭触头〔动断触点〕——原始状态时闭合,线圈通电后断开的触头.〔3〕灭弧装置——触头在分段电流瞬间,触头间的气隙中产生电弧,电弧的温度能将触头烧损,并可能造成其他事故,因此,应采用适当措施迅速熄灭电弧.常采用灭弧罩、灭弧栅和磁吹灭弧装置.3 接触器的工作原理当电磁线圈通电后,使静铁心产生电磁吸力吸引衔铁,并带动触头动作,使常闭触头断开,常开触头闭合,两者是联动的、当线圈断电时,电磁力消失,衔铁在释放弹簧的作用下释放,使触头复原,即常开触头断开,常闭触头闭合.4接触器的图形符号、文字符号二：交、直流接触器的特点接触器按其主触头所控制主电路电流的种类可分为交流接触器和直流接触器.①当交变磁通穿过铁心时,将产生涡流和磁滞损耗,使铁心发热.为减少铁损,铁心用硅钢片冲压而成.为便于散热,线圈做成短而粗的圆筒状绕在骨架上.为防止交变磁通使衔铁产生强烈振动和噪声,交流接触器铁心端面上都安装一个铜制的短路环.交流接触器的灭弧装置通常采用灭弧罩和灭弧栅.②直流接触器线圈通以直流电流,主触头接通、切断直流主电路.a直流接触器铁心中不产生涡流和磁滞损耗,所以不发热.铁心可用整块钢制成.为散热良好,通常将线围绕制成长而薄的圆筒状.b 250A以上的直流接触器采用串联双绕组线圈.c 直流接触器灭弧较难,一般采用灭弧能力较强的磁吹灭弧装置.继电器一、作用：用于控制和保护电路中,作信号转换用输入电路：输入量〔如电流、电压、温度、压力等〕变化到一定值时继电器动作.输出电路：执行元件接通或断开控制回路.继电器种类①电流继电器②时间继电器③电压继电器④热继电器⑤中间继电器⑥速度继电器中间继电器一、作用：是将一个输入信号变成多个输出信号或将信号放大〔即增大触头容量〕的继电器.二、常用的中间继电器有JZ7系列——以JZ7－62为例：JZ为中间继电器的代号,7为设计序号,有6对常开触头,2对常闭触头.时间继电一、定义：是一种按照时间原则进行控制的继电器.二、分类①空气阻尼式时间继电器——它由电磁机构、工作触头与气室三部分组成,它的延时是靠空气的阻尼作用来实现的.②电动式时间继电器③电子式时间继电器热继电器一、定义是专门用来对连续运行的电动机进行过载与断相保护,以防止电动机过热而烧毁的保护电器.l. 热继电器的结构与工作原理2.工作原理双金属片作为温度检测元件,由两种膨胀系数不同的金属片压焊而成,它被加热元件加热后因两层金属片伸长率不同而弯曲、加热元件串接在电动机定子绕组中,在电动机正常运行时,热元件产生的热量不会使触点系统动作.当电动机过载,流过热元件的电流加大,经过一定的时间,热元件产生的热量使双金属片的弯曲程度超过一定值,通过导板推动热继电器的触点动作〔常开触点闭合,常闭触点断开〕.通常用其串接在接触器线圈电路的常闭触点来切断线圈电流,使电动机主电路失电.故障排除后按手动复位按钮,热继电器触点复位,可以重新接通控制电路熔断器,1 工作原理当通过熔断器的电流超过一定数值并经过一定的时间后,电流在熔体上产生的热量使熔体某处熔化而分断电路,从而保护了电路和设备.继电接触控制系统的基本控制电路1 过载保护——用热继电器FR作为过载保护的电器当电动机长时间过载,热元件动作,热继电器的常闭触点断开控制电路,使接触器线圈断电释放,其主触头断开主电路,电动机停止运转,实现过载保护.2欠压和失压保护——它是依靠接触器自身的电磁机构来实现的.条件是主电路与控制电路共用同一电源.3 点动控制线路一、线路〔a〕：按下SB,KM线圈通电,电机启动.手松开按钮SB时,接触器KM线圈又断电,其主触点断开,电机停止转动二、线路〔b〕是带手动开关SA的点动控制线路.当需要点动控制时,只要把开关SA断开,由按钮SB来进行点动控制.当需要正常运行时,只要把开关SA合上,将KM的自锁触点接入即可实现连续控制.4 多地控制线路1、在大型生产设备上,为使操作人员在不同方位均能进行起、停操作,常常要求组成多地控制线路.2、原则：①多个起动按钮并联,②多个停止按钮串联.自耦变压器降压启动的特点：自耦变压器绕组一般具有多个抽头以获得不同的变化.在获得同样大小的起动转矩的前提下,自耦变压器降压起动从电网索取的电流要比定子串电阻降压起动小得多,或者说,如果两者要从电网索取同样大小的起动电流,则采用自耦变压器降压起动的起动转矩大.缺点：自耦变压器价格较贵,而且不允许频繁起动5 反接制动控制线路1〕、控制原理①反接制动是利用改变电动机电源的相序,使定于绕组产生相反方向的旋转磁场,因而产生制动转矩.反接制动常采用转速为变化参量进行控制.②反接制动时,转子与旋转磁场的相对速度接近于两倍的同步转速,所以定子绕组中流过的反接制动电流相当于全电压直接起动时电流的两倍,因此反接制动特点之一是制动迅速,效果好,冲击大,通常仅适适用于10kw以下的小容量电动机.为了减小冲击电流,通常要求在电动机主电路中串接限流电阻.6短路保护1〕过流保护一、电动机不正确地起动或负载转距剧烈增加会引起电动机过电流运行.长时间过电流运行,可造成电动机损坏.①原则上,短路保护所用元件可以用作过电流保护,不过断弧能力可以要求低些.②常用瞬时动作的过电流继电器与接触器配合起来作过电流保护,过电流继电器作为测量元件,接触器作为执行元件断开电路.③笼型电动机起动电流很大,如果要使起动时过电流保护元件不动作,其整定值就要大于起动电流,那么一般的过电流就无法使之动作了.所以过电流保护一般只用在直流电动机和绕线式异步电动机上.整定过电流动作值一般为起动电流的1.2倍.2〕过载保护一、电动机长期超载运行,绕组温升将超过其允许值,造成绝缘材料变脆,寿命减少,严重时会使电机损坏.过载电流越大,达到允许温升的时间就越短.常用的过载保护元件是热继电器.二、由于热惯性的原因,热继电器不会受电动机短时过载冲击电流或短路电流的影响而瞬时动作,所以在使用热继电器作过载保护的同时,还必须设有短路保护.选作短路保护的熔断器熔体的额定电流不应超过4倍热继电器发热元件的额定电流.3〕零电压、欠电压保护一、定义：电网失电后恢复供电时,电动机自行起动,可能使生产设备损坏,也可能造成人身事故.对供电系统电网来说,同时有许多电动机与其他用电设备自行起动也会引起不允许的过电流与瞬间网络电压下降.1、零电压保护——防止电网失电后恢复供电时电动机自行起动的保护叫做零电压保护.2、欠电压保护——在电源电压降到允许值以下时,需要采用保护措施,与时切断电源,这就是欠电压保护3、在控制线路的主电路和控制电路由同一个电源供电时,具有电气自锁的接触器兼有欠电压和零电压保护作用4、在控制线路的主电路和控制电路不由同一个电源供电时,零压、欠压保护元件常用5、欠压继电器：其线圈跨接在定子两相电源线上,其常开触头串接在控制电动机的接触器线圈的电路中.典型机械设备电气控制系统分析一C650车床的电气控制的要求电气控制电路分析1、主轴电动机的控制1〕主轴正反转控制KM1、KM2控制主轴电动机正反转KM3主触点短接反接制动电阻R,实现全压直接起动运转具体实现由按钮SB3、SB4和接触器KM1、KM2组成主轴电动机正反转控制电路,并由接触器KM3主触点短接反接制动电阻R,实现全压直接起动运转.2〕主轴的点动控制SB2与接触器KMl控制具体实现SB2与接触器KMl控制,并在主轴电动机M1主电路中串入电阻R减压起动和低速运转,获得单方向的低速点动,便于对刀操作.3〕主轴电动机反接制动的停车控制停止按钮SB1与正反转接触器KM1、KM2与反接制动接触器KM3、速度继电器KS 具体实现主轴停车时,由停止按钮SB1与正反转接触器KM1、KM2与反接制动接触器KM3、速度继电器KS,构成电动机正反转反接制动控制电路,在KS控制下实现反接制动停车.4〕主轴电动机负载检测与保护环节采用电流表检测主轴电动机定子电流.为防止起动电流的冲击,采用时间继电器KT的常闭通电延时断开触点连接在电流表的两端,为此KT延时应稍长于M1的起动时间.2、刀架快速移动的控制刀架助快速移动由快速移动电动机M3拖动,由刀架快速移动手柄操作.当扳动刀架快速移动手柄时,压下行程开关SQ,接触器KM5线圈通电吸合,使M3电动机直接起动,拖动刀架快速移动.当将快速移动手柄扳回原位的.SQ不受压,KM5断电释放,M3断电停止,刀架快速移动结束.3、冷却泵电动机的控制由按钮SB5、SB6和接触器KM4构成电动机单方向起动、停止电路,实现对冷却泵电动机M2的控制.电气设计一电气控制线路的设计中应注意的几个问题1选择控制电源2减少通电电器的数量,采用标准件并尽可能选用相同型号.3合理使用电器触点,以提高可靠性.4正确连接电器的触点和电器的线圈.5尽量缩短连接导线的数量和长度.6控制线路在工作时,除必要的电器通电外,其余的尽量不通电以节约电能.7控制线路中应避免出现寄生电路.8避免电器依次动作.9电器连锁和机械连锁共用.10注意小容量与电器触点的容量可编程序控制器1, PLC的中文全称：中文全称为可编程逻辑控制器2、PLC的硬件组成：PLC的硬件主要由中央处理器〔CPU〕、存储器、输入单元、输出单元、通信接口、扩展接口电源等部分组成.3 PLC的工作方式是：PLC的工作方式：采用周期循环扫描、集中输入与集中输出的工作方式4 PLC的输出通常有三种形式：继电器输出、双向晶闸管输出、晶体管输出5、简述PLC的结构与工作原理？PLC由硬件系统和软件系统组成.PLC的工作原理：PLC采用"顺序扫描,不断循环〞的工作方式.〔1〕每次扫描过程,集中对输入信号进行采样,集中对输出信号进行刷新；〔2〕输入刷新过程,当输入端口关闭时,程序在进行执行阶段时,输入端有新状态,新状态不能被读入.只有程序进行下一次扫描时,新状态才被读入；〔3〕一个扫描周期分为输入采样,程序执行,输出刷新；〔4〕元件映象寄存器的内容是随着程序的执行变化而变化的；〔5〕扫描周期的长短由三条决定,〔a〕CPU执行指令的速度〔b〕指令本身占有的时间〔c〕指令条数；〔6〕由于采用集中采样,集中输出的方式.存在输入/输出滞后的现象,即输入/输出响应延迟.电气控制与PLC课程总结__B120204__B12020303__王贵斌。
