电气控制及 PLC应用期末考试一试卷一、填空（1×35）1. 电磁机构由、、等几部分构成。
2. 速度继电器主要用作控制。
3. 常有的灭弧装置有、、装置。
4. 电路正常工作时，欠电压继电器，当电路电压减小到某一、下时（为 30%~50%UN），欠压继电器对电路实现欠电压保护。
5. 热继电器是利用电流流过发热元件产生热量来使检测元件受热曲折，从而推进机构动作的一种保护电器，主要被用作电动机的长久保护。
6. 在电气控制系统图指的是三各种类的图，分别、、。
7. 交流接触器为了减小死心的振动和噪音，在死心上加入。
8.PLC 的每一个扫描过程分为三个阶段，分别是：、、三个阶段。
9.三相鼠笼式异步电动机 Y-△降压启动时启动电流是直接启动电流的倍，此方法只好用于定子绕组采纳接法的电动机。
10.PLC 输出继电器的触点与输出端子相连，输出端除了供给一对继电器常开触头用于接通负载之外，还可以供给内部和触点供编程使用。
11.PLC 程序中手动程序和自动程序需要。
12.PLC 的输出方式平时有方式、方式、方式。
13.PLC 的输出指令 OUT是对继电器的进行驱动的指令，但它不可以用于。
14. 型号为 FX2N-32MR的 PLC，它表示的含义包含以下几部分：它是单元，内部包含、、输入输出口及；其输入输出总点数为点，此中输入点数为点，其输出种类为。
二、判断（1×10）15．交流接触器通电后假如死心吸合受阻，将以致圈烧毁。
（）16.熔断器的保护特征是反时限的。
（）17.无断相保护装置的热继电器就不可以对电动机的断相供给保护。
（）18.全能变换开关自己带有各种保护。
（）19.低压断路器拥有失压保护的功能。
（）20.电动机采纳制动措施的目的是为了泊车安稳。
（）21.Y0501 属于输出继电器，其线圈可以由程序自由驱动。
（）22.产生电弧的条件是： A、在大气中断开电路 B 、被断开电路中有电流经过 C、断开后触点两端有电压。
《电气控制与PLC 》期终考试试卷题号 一二三 四 五 总分总分人分数一、填空题（每空2分，共24分） 1、三相异步电动机的反接制动的关键在于将 进行切换，且当转速接近零时，能自动将电源切断，控制电路可采用 来判断电动机的零速点并及时切断三相电源。
2、OMRON C 系列P 型机的定时器有TIM 和TIMH 两种，它们都是减1延时定时器，但定时单位不同，TIM 的单位是 s ，而TIMH 的单位是 s 。
在PLC 停电时，定时器要 ，而计数器 。
3、“”符号为 开关常闭触点，“”符号为 (通/断)电延时时间继电器的延时 (断开/闭合)常闭触点。
“”是继电器的图形符号。
4、在OMRON PLC 的功能指令中 是锁存指令， 是按位进行移位的指令。
二、判断题（共10小题，每小题2分，共20分）1、复位输入为高电平时，计数器当前值返回到设定值。
………………（ ）2、继电器控制系统与PLC 控制系统的主要区别在于控制过程的不同，继电器控制系统为接线程序控制，PLC 控制系统为存储程序控制。
……………（ ）3、在PLC 梯形图中，既有线圈，又有常开、常闭触点，表示了一个真正的继电器。
………………………………………………………………………（ ）4、失压保护的目的是防止电压恢复时电动机自起动。
…………………（ ）5、三相笼型异步电动机的电气控制线路，如果使用熔断器作短路保护，就不阅卷人阅卷人班级 学号 姓名 - -------------------------------------装--------------------------------------------订---------------------------------------线-------------------------------------必再装热继电器作过载保护。
……………………………………………（）6、一台额定电压为 220V 的交流接触器在交流 220V 和直流 220 的电源上均可使用。
电气控制与PLC期末试卷试题及学习知识点详细总结计划大全.doc《电气控制及PLC 应用》复习资料A．接触器B．继电器C．热继电器一、填空题D．自动空气断路器1．按用途分类，低压电器分为（控制电器）、（主令电器）、（保6．常用的短路保护电器是（D ）。
护电器）、（配电电器）和（执行电器）。
A．接触器B．继电器C．热继电器2．按执行机能分类，低压电器分为（有触点）电器和（无触D．自动空气断路器点）电器。
7．直流电器的线圈能否串联使用（ A ）3．按工作原理分类，低压电器分为（电磁式电器）和（非电A．能B．不能量控制电器）。
8．交流电器的线圈能否串联使用（ B ）4．电磁机构由（吸引线圈）、（铁心）、（衔铁）等几部分组成。
A．能B．不能5．电磁式电器分为（直流）和（交流）两大类，都是利用（电9．电气控制系统中，常用的起过载保护作用的电器是（ B ）。
磁铁）的原理制成的。
A．自动空气开关B．热继电器C．接触器6．刀开关接线时，电源进线应接在（静插座）一边的进线端，D．电磁式电压继电器用电设备应接在（动触刀）一边的出线断。
10．（A ）是用来频繁地接通或分断带有负载（如电动机）7．使用铁壳开关时，外壳应可靠（接地），防止以外漏电造的主电路的自动控制电器，按其主触头通过电流的种类不同，成触电事故分为交流、直流两种。
8．接触器主要由（电磁系统）、（触点系统）、和（灭弧装置）A．接触器B．继电器C．接近开组成。
关9．（直流）接触器不会产生涡流和磁滞损耗，所以不发热。
11．下列属于 PLC用户程序的是（ D ）。
10 ．继电器是一种根据（外界输入）信号来控制电路通断的A．系统管理程序B．用户程序编辑和指令解释程序自动切换电器。
C．标准子程序D．逻辑符号图11 ．继电器和接触器相比用于切换（小电流）的控制电路和12．某 PLC的 I/O 点数为 3072 点，那么该 PLC属于（ C ）。
保护电路，故继电器没有（灭弧）装置，也无（主辅）触点A．小型 PLC B．中型 PLC C．大型 PLC 之分。
年国家开放大学电大《电气控制与PLC》期末复习1 一、填空题1、低压电器通常指工作在交流 1200V 以下，直流 1500 V 以下的电路中，起到连接、控制、保护和调节作用的电器设备。
2、热继电器是专门用来对连续运行的电动机进行过载保护，以防电动机因过热而烧毁的一种保护电器，通常是把其常闭触点串接在控制电路中。
3、对于正常运行在三角形连接的电动机，可采用星／三角形降压起动，即起动时，定子绕组先接成星形，当转速上升到接近额定转速时，将定子绕组联结方式改接成三角形，使电动机进入全压正常运行状态。
4、可编程控制器的硬件组成与微型计算机相似，其主机由CPU、存储器、输入输出接口、电源等几大部分组成。
5、PLC 运行时，应该将其开关置RUN档（RUN、STOP）。
6、可编程序控制器的编程语言标准 IEC1131-3 标准详细说明了句法、语义和 5 种编程语言的表达方式，这 5 种编程语言分别为：指令表语言、梯形图语言、功能块图语言、结构文本语言、顺序功能图（SFC）语言。
7、PLS 为上升沿脉冲指令，PLF 为下降沿脉冲指令，皆输出一个扫描周期的脉冲信号。
8、如图示：若闭合 X1，则 Y3、Y2、Y1、Y0 中Y3亮。
9、FX 2N PLC 只有两条步进指令，它们是STL、RET。
10、在电气控制技术中，通常采用熔断器或断路器进行短路保护。
MOVK8K1Y0 END X12 11、常用的电气制动方式有反接制动和能耗制动。
12、电动机长动与点动控制区别的关键环节是自锁触头是否接入。
13、当电动机容量较大，起动时产生较大的启动电流，会引起电网电压下降，因此必须采用降压起动的方法。
14、“LD”为取指令的助记符。
“LDI”为取反指令的助记符。
15、状态元件 S 在步进顺控程序的编程中是一类非常重要的软元件，它与后述的步进顺控指令 STL_组合使用。
16、辅助继电器的常开和常闭触点使用次数不限，在 PLC 内可自由使用。
电气控制与PLC应用(第二版)复习提纲姓名电气控制与PLC应用期末复习考试题型第一部分填空题第一章常用低压控制电源(33’)1、低压电器用于交流电压1200V、直流电压1500V以下的电路中。
2、接触器主要由电磁系统、触头系统和灭弧装置组成。
3、电磁系统包括铁心(衔铁)、静铁心和电磁线圈3部分。
4、常见的灭弧装置有电动力灭弧、灭弧栅灭弧和磁吹灭弧。
5、时间继电器按延时方式可分为通电延时和断电延时。
6、速度继电器主要有定子、转子和触头3个部分组成，动作转速在120r/min左右，复位转速在100r/min以下。
7、低压断路器又称自动空气开关或自动开关。
8、低压断路器相当于刀开关、熔断器、热继电器、过电流继电器和欠电压继电器组合。
9、当低压电网发生人体触电或设备漏电时，漏电保护器能迅速自动切断电源，从而避免造成事故。
10、漏电保护器按其检测故障信号的不同可分为电压型和电流型。
11、低压隔离器也称刀开关，品种主要有低压刀开关、熔断器式刀开关和组合开关3种。
12、位置开关按其结构不同可分为直动式、滚轮式和微动式。
第二章电气控制线路的基本原则和基本环节(26’)1、电气控制线路的表示方法有：电气原理图、电气元件布置图和电气安装接线图3种。
2、电气控制工程图中，文字符号分为基本文字符号和辅助文字符号。
3、三相笼型电动机减压启动的方法有定子绕组串电阻减压启动、自耦变压器减压启动、Y-△减压启动和延边三角形减压启动等。
4、三相异步电动机常用的电气制动方法有：反接制动、能耗制动、发电制动和电容制动等。
5、三相异步电动机的调速方法有：改变电动机定子绕组的磁极对数p、改变电源频率f1和改变转差率s等。
第三章可编程控制器基础(14’)1、PLC的存储器单元可分为两个部分：系统程序存储器和用户程序存储器。
2、PLC的输入单元通常有直流、交流和交直流3种类型。
3、PLC的输出方式通常有继电器方式、晶体管方式和晶闸管方式3种方式。
电气控制与PLC复习题一、名词解释:(每题5分1、低压电器:是指在交流额定电压1200V,直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、主令电器:自动控制系统中用于发送控制指令的电器。
3、熔断器:是一种简单的短路或严重过载保护电器,其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器:一种触头延时接通或断开的控制电器。
5、电气原理图电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁“联锁”电路实质上是两个禁止电路的组合。
K1动作就禁止了K2的得电,K2动作就禁止了K1的得电。
7、自锁电路:自锁电路是利用输出信号本身联锁来保持输出的动作。
8、零压保护为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
9、欠压保护在电源电压降到允许值以下时,为了防止控制电路和电动机工作不正常,需要采取措施切断电源,这就是欠压保护。
12、减压起动在电动机容量较大时,将电源电压降低接入电动机的定子绕组,起动电动机的方法。
13、主电路:主电路是从电源到电动机或线路末端的电路,是强电流通过的电路,14、辅助电路;辅助电路是小电流通过电路15、速度继电器:以转速为输入量的非电信号检测电器,它能在被测转速升或降至某一预定设定的值时输出开关信号。
16、继电器:继电器是一种控制元件,利用各种物理量的变化,将电量或非电量信号转化为电磁力(有触头式或使输出状态发生阶跃变化(无触头式17、热继电器:是利用电流的热效应原理来工作的保护电器。
18、交流继电器:吸引线圈电流为交流的继电器。
19、全压起动:在电动机容量较小时,将电动机的定子绕组直接接入电源,在额定电压下起动。
20、电压:电路两端的电位差21、触头触头亦称触点,是电磁式电器的执行元件,起接通和分断电路的作用。
22、电磁结构电磁机构是电磁式电器的感测元件,它将电磁能转换为机械能,从而带动触头动作。
23、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象24、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器25、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。
电⽓控制与PLC期末考试复习题电⽓控制与PLC期末考试复习题⼀、填空题1、⼯作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作⽤的电器产品叫低压电器。
2、电磁机构由吸引线圈、铁⼼、衔铁等⼏部分组成。
3、交流接触器的触点系统分为主触头和辅助触点，⽤来直接接通和分断交流主电路和控制电路。
4、热继电器是利⽤电流流过发热元件产⽣热量来使检测元件受热弯曲，从⽽推动机构动作的⼀种保护电器，主要被⽤作电动机的长期过载保护.5、熔断器主要由熔体、熔断管（座）、填料及导电部件等组成。
6、各种低压断路器在结构上都有主触头及灭弧装置、脱扣器和操作机构等部分组成。
7、三相异步电动机常⽤的减压起动⽅式有：星形-三⾓形（Y-△）减压起动、⾃耦变压器减压起动、延边三⾓形减压起动、定⼦串电阻减压起动等。
8、PLC的基本结构由中央处理器、存储器、输⼊输出接⼝、电源、扩展接⼝、通信接⼝、编程⼯具、智能I/O接⼝、智能单元等组成。
9、PLC的软件由系统程序和⽤户程序两⼤部分组成。
10、PLC常⽤的编程语⾔有：梯形图、布尔助记符和⾼级语⾔11、触点系统的结构形式有桥式触点、指形触点。
12、⼯作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作⽤的电器产品叫低压电器。
13、交流接触器的触点系统分为主触头和辅助触点，⽤来直接接通和分断交流主电路和控制电路。
14、热继电器有多种结构形式，最常⽤的是双⾦属⽚结构，即由两种不同膨胀系数的⾦属⽚⽤机械碾压⽽成，⼀端固定，另⼀端为⾃由端。
15、熔断器主要作为电路的短路保护元件。
16 、三相笼型异步电动机的制动⽅法⼀般采⽤机械制动和电⽓制动，其中电⽓制动⽅法有：反接制动、能耗制动、再⽣制动等。
17、电⽓控制系统中常⽤的保护环节有短路保护、过电流保护、过载保护、失电压保护、⽋电压保护、过电压保护及弱磁保护等。
18、PLC的基本结构由中央处理器、存储器、输⼊输出接⼝、电源、扩展接⼝、通信接⼝、编程⼯具、智能I/O接⼝、智能单元等组成。
一、填空题(每空1分,共25分)1. 选择接触器时应从其工作条件出发,控制交流负载应选用___交流接触器_______;控制直流负载则选用_______直流接触器___。
2. 当接触器线圈得电时,使接触器______常开触头______闭合、____常闭触头______断开。
3. 中间继电器的作用是将一个输入信号变成______多个____输出信号或将信号_____放大____。
4. 当电路正常工作时,熔断器熔体允许长期通过____1.25~1.3______倍的额定电流而不熔断。
当流过熔断器的电流_________过载_____时,熔体熔断切断电路。
5. 试举出两种不频繁地手动接通和分断电路的开关电器:_______刀开关_____、_______转换开关_____。
6. 试举出两种主令电器:________按钮______、_____行程开关_________。
7. PLC是通过一种周期扫描工作方式来完成控制的,每个周期包括____输入采样,用户程序执行,输出刷新__ ______、______________、______________三个阶段。
9. JO2-51-2型10kW异步电动机,电源频率为50Hz,转子额定转速n N=2930 r/min,则其额定转差率s N=_________。
10. 试举出交流异步电动机的三种调速方法:__调压调速,串级调速,变频调速(或矢量控制______________________、__________________________、____________________________。
11. 试举出FP1的两种特殊功能:_________________、_________________。
1~5. ×√√××6~10. ×√√×√二、判断题(正确划“√”,错误划“×”。
每小题1分,共10分)()1. 交流接触器通电后如果铁心吸合受阻,将导致圈烧毁。
电气控制与PLC应用技术课程总复习知识要点————————————————————————————————作者：————————————————————————————————日期：《电气控制与PLC 应用技术》课程总复习一、基本常识与概念在计算机技术中，常用的进制主要有二进制、八进制、十进制和十六进制等几种，任意进制（N 进制）数展开式的通式为：∑⨯=i i N k D )0(n n i -≤≥=之间任意整数式中，N 为计数的基数，i k 为第i 位的系数，i N 为第i 位的权（简称位权），这就是按权位展开再求和即可。
1、任意N 进制数转换为十进制将任意N 进制数按上述通式展开，再求和，就可得到该N 进制数对应的十进制数。
例1：将二进制数（1010）2转换成十进制数。
解：321021010(1010)12021202(82)(10)=⨯+⨯+⨯+⨯=+= 例2：将八进制数531.6转换成十进制数。
解：1010128)75.345(75.012432086818385)6.531(=+++=⨯+⨯+⨯+⨯=-2、十进制数转换成任意N 进制数十进制数的整数部分与小数部分转换方法不同，可将其分别转换，然后再将两部分合来即可。
（1）整数部分转换方法：除基取余法。
第一个余数为N 进制数最低位即第0位的数码D0 。
（2）小数部分转换方法：乘基取整法。
第一个整数即为N 进制小数部分中小数点后第一位的数码D-1。
例3：将十进制数12.24转换成二进制数（小数部分取4位小数的近似值）。
解:(1)整数部分12÷2=6 除基取余数0(LSD) 6÷2=3 除基取余数0 3÷2=1 除基取余数1 1÷2=0 除基取余数1(MSD) 整数部分为:1100 (2)小数部分0.24×2=0.48 乘基取整0(N-1) 0.48×2=0.96 乘基取整0 0.96×2=1.92 乘基取整10.92×2=1.84 乘基取整1（3）以上两部分全起来得：（12.24）10=(1100.0011)23、二进制数与八进制、十六进制数之间的转换（1）二进制数转换成八进制、十六进制数转换方法：从小数点开始，分别向左、向右每3位（八进制）数或每4位（十六进制）数为一组，位数不足者在最左或最右侧用0补足位数，每组分别用对应的一个八进制或十六进制数来表示。

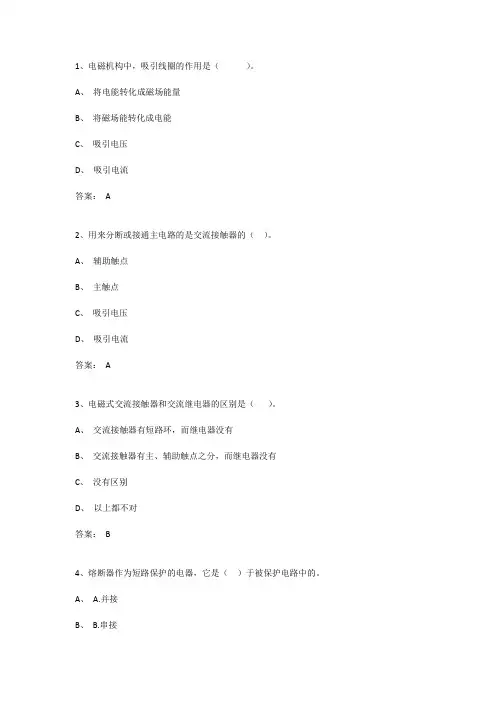

1、电磁机构中，吸引线圈的作用是（）。
A、将电能转化成磁场能量B、将磁场能转化成电能C、吸引电压D、吸引电流答案：A2、用来分断或接通主电路的是交流接触器的（）。
A、辅助触点B、主触点C、吸引电压D、吸引电流答案：A3、电磁式交流接触器和交流继电器的区别是（）。
A、交流接触器有短路环，而继电器没有B、交流接触器有主、辅助触点之分，而继电器没有C、没有区别D、以上都不对答案：B4、熔断器作为短路保护的电器，它是（）于被保护电路中的。
A、A.并接B、B.串接C、C.串接或并接都可以D、D.以上都不对答案：B5、把线圈额定电压为220V的中间继电器线圈误接入380V的交流电源上会发生的问题是（）。
A、中间继电器正常工作B、中间继电器产生强烈震动C、烧毁线圈D、烧毁触点答案：C6、交流接触器的电气文字符号是（）。
A、KAB、KTC、SBD、KM答案：D7、熔断器的电气文字符号是（）。
A、FUB、KMC、KAD、FR答案：A8、下列对PLC软继电器的描述正确的是（）。
A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确答案：A9、AN指令的作用是（）。
A、用于单个常闭触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常开触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接答案：C10、ST指令的作用是（）。
A、用于串联或并联连接B、常闭触点与起始母线的连接C、用于驱动线圈D、常开触点与起始母线的连接答案：D11、用来分断或接通控制电路的是交流接触器的（）。
A、辅助触点B、主触点C、电流D、电压答案：A12、电压继电器的线圈与负载（）。
A、串联B、并联C、断开D、以上都不对答案：B13、下列对PLC输入继电器的描述正确的是（）。
A、输入继电器的线圈只能由外部信号来驱动B、输入继电器的线圈只能由程序来驱动C、输入继电器的线圈既可以由外部信号来驱动又可以由程序来驱动D、以上都不对答案：A14、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是（）。
《电气控制及PLC 应用》复习资料一、填空题1．按用途分类，低压电器分为（控制电器）、（主令电器）、（保护电器）、（配电电器）和（执行电器）。
2．按执行机能分类，低压电器分为（有触点）电器和（无触点）电器。
3．按工作原理分类，低压电器分为（电磁式电器）和（非电量控制电器）。
4．电磁机构由（吸引线圈）、（铁心）、（衔铁）等几部分组成。
5．电磁式电器分为（直流）和（交流）两大类，都是利用（电磁铁）的原理制成的。
6．刀开关接线时，电源进线应接在（静插座）一边的进线端，用电设备应接在（动触刀）一边的出线断。
7．使用铁壳开关时，外壳应可靠（接地），防止以外漏电造成触电事故 8．接触器主要由（电磁系统）、（触点系统）、和（灭弧装置）组成。
9．（直流）接触器不会产生涡流和磁滞损耗，所以不发热。
10．继电器是一种根据（外界输入）信号来控制电路通断的自动切换电器。
11．继电器和接触器相比用于切换（小电流）的控制电路和保护电路，故继电器没有（灭弧）装置，也无（主辅）触点之分。
12．速度继电器主要用于笼型异步电动机的（反接）制动控制。
13．接近开关又称做（无触点）行程开关。
14．熔断器主要由（熔体）和（安装熔体的熔管）组成。
15．断路器主要由（触点）、（灭弧系统）和（脱扣器）组成。
16．常用的短路保护电器是（熔断器）和（自动空气断路器）。
17．常用的过载保护电器是（热继电器）。
18．PLC 的硬件是由（主机）、（I/O 扩展模块）和各种外部设备组成。
19．PLC 的软件系统由（系统程序）和（用户程序）组成。
20．PLC 执行程序的过程分为（输入采样或输入处理）、（程序执行）和（输出刷新或输出处理）三个阶段。
21．通常一条PLC 指令由（步序号）、（助记符）和（元件号）三部分组成。
22．PLC 等效电路中的继电器并不是实际的继电器，为了将其与实际继电器区别，通常把它们称为（“软继电器”）。
23．状态转移图中，每一状态提供：（驱动负载）、（指定转换条件）、（置位新状态）三个功能。
二、选择题1．接触器属于（ A ）电器。
A ．有触点B ．无触点2．吸引线圈的作用是将（ A ）。
A ．电能转换为磁场能B ．磁场能转换为电能3．（ A ）不会产生涡流和磁滞损耗。
A ．直流接触器B ．交流接触器4．根据外界输入信号来控制电路通断的自动切换电器是（ B ）。
A ．接触器B ．继电器 5．常用的过载保护电器是（C ）。
A ．接触器B ．继电器C ．热继电器D ．自动空气断路器6．常用的短路保护电器是（ D ）。
A ．接触器B ．继电器C ．热继电器D ．自动空气断路器7．直流电器的线圈能否串联使用？（ A ） A ．能 B ．不能 8．交流电器的线圈能否串联使用？（ B ）A ．能B ．不能9．电气控制系统中，常用的起过载保护作用的电器是（ B ）。
A ．自动空气开关B ．热继电器C ．接触器D ．电磁式电压继电器10．（ A ）是用来频繁地接通或分断带有负载（如电动机）的主电路的自动控制电器，按其主触头通过电流的种类不同，分为交流、直流两种。
A ．接触器B ．继电器C ．接近开关11．下列属于PLC 用户程序的是（ D ）。
A ．系统管理程序B ．用户程序编辑和指令解释程序C ．标准子程序D ．逻辑符号图 12．某PLC 的I/O 点数为3072点，那么该PLC 属于（ C ）。
A ．小型PLCB ．中型PLCC ．大型PLCD ．超大型PLC13．PLC 等效的输入继电器由什么驱动？（ B ）。
A ．PLC 内部信号B ．外部信号C ．程序内部指令D ．定时器信号14．PLC 等效的输出继电器由什么驱动？（ C ）A ．输入信号B ．外部信号C ．程序内部指令D ．定时器信号 15．PLC 中的什么继电器相当于继电器控制电路中的中间继电器？（ B ）A ．输入继电器B ．辅助继电器C ．输出继电器D ．顺序控制继电器 16．下列哪种是表示数据按“字节”寻址方式进行数据的存取（ C ）。
A ．I3.2B ．Q0.0C ．IB3D ．VD100 17．在PLC 梯形图中，哪种软继电器的线圈不能出现（ A ）。
A ．输入继电器 B ．辅助继电器 C ．输出继电器 D ．变量存储器 18．PLC 中，什么软继电器的触点才可以驱动外部负载（ C ）。
A ．输入继电器B ．辅助继电器C ．输出继电器D ．变量存储器三、简答题1．什么是电器?——凡是根据外界特定信号自动或手动地接通或断开电路，实现对电路或非电对象控制的电工设备都称为电器。
2．什么是低压电器？——工作在交流电压1200V ，或直流1500V 及以下的电路中起通断、保护、控制或调节作用的电器产品叫做低压电器。
3．交流电磁铁的短路环是如何消除振动和噪声的？——短路环把铁心中的磁通分为两部分，即不穿过短路环的和穿过短路环的，切滞后，使合成吸力始终大于反作用力，从而消除振动和噪声。
4．电弧是如何产生的？对电路有何影响？常用的灭弧方法有哪些？——在大气中断开电路时，如果被断开电路的电流超过某一数值，断开后加在触点间隙两端电压超过某一数值（在12~20V 之间）时，则触点间隙中就会产生电弧。
——电弧产生后，一方面使电路仍旧保持导通状态，延迟了电路的断开；另一方面会烧毁触点，缩短电器的使用寿命。
——常用的灭弧方法有——机械灭弧；电动力灭弧；磁吹灭弧；窄缝灭弧；栅片灭弧；气吹灭弧。
5．PLC 执行程序的过程分为哪三个阶段？其工作方式的主要特点是什么？ ——PLC 执行程序的过程分为输入采样或输入处理、程序执行和输出刷新或输出处理三个阶段。
——工作方式的主要特点是采用扫描周期循环扫描、集中输入与集中输出的方式。
这种“串行”工作方式可以避免继电器控制系统中触点竞争和时序失配问题，使PLC 具有可靠性高，抗干扰能力强的优点，但也存在输出对输入在时间上的响应滞后，速度慢的缺点。
6．可编程控制器如何按I/O 点数分为哪几类？——可编程控制器如何按I/O 点数分小型、中型和大型3种。
I/O 点数在256点及以下的，属于小型；I/O 点数在256～2048点，属于中型；I/O 点数在2048点及以上的，属于大型。
7．简述PLC 控制系统设计的基本原则——1）充分发挥PLC 的功能，最大程度地满足被控对象的控制要求；2）在满足控制要求的前提下，力求使控制系统简单、经济，使用及维修方便；3）保证控制系统安全可靠；4）在选用PLC 时，在I/O 点数和内存容量上适当留有余地，以满足今后生产的发展和工艺的改进。
8．简述PLC 程序设计的一般步骤——1）对于较复杂的系统，需要绘制系统功能表（简单控制系统可省去）；2）设计梯形图程序；3）根据梯形图编写语句表清单；4）对程序进行模拟测试及及修改，直到满意为止。
四、阅读分析题（答案仅供参考）1．试说明图1、2、3电路的控制功能（是什么控制电路），并分析其工作原理（过程）。
图1解答：是一台三相异步电动机定子串电阻降压启动的控制电路。
其工作过程如下：1KM 线圈得电 常开触点 闭合，自锁常开触点 闭合，M 定子中接入R 降压启动 KT 线圈得 闭合→2KM 电，延时后 闭合，自锁断开，1KM 线圈失电 断开闭合，M 正常运行 按2SB →2KM 线圈失电→M 停转按1SB图2解答：是异步电动机Y—△降压启动控制电路。
其工作过程如下：按SB1→KM1、KM2失电→电动机M停转一、简答题（20分）1、电磁接触器主要由哪几部分组成？简述电磁接触器的工作原理。
（4分）电磁接触器一般由电磁机构、触点、灭弧装置、释放弹簧机构、支架与底座等几部分组成。
接触器根据电磁原理工作：当电磁线圈通电后，线圈电流产生磁场，使静铁心产生电磁吸力吸引衔铁，并带动触点动作，使常闭触点断开，常开触点闭合，两者是联动的。
当线圈断电时，电磁力消失，衔铁在释放弹簧的作用下降放，使触点复原，即常开触点断开，常闭触点闭合。
2、中间继电器的作用主要有哪几个方面？（2分）(1) 当电压或电流继电器触点容量不够时，可借助中间继电器来控制，用中间继电器作为执行元件，这时中间继电器被当作一级放大器用。
(2) 当其他继电器或接触器触点数量不够时，可利用中间继电器来切换多条控制电路。
3、简述可编程序控制器（PLC）的定义。
（3分）可编程控制器（PLC）是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。
PLC及其有关的外围设备都应按照易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。
4、简答PLC系统与继电接触器系统工作原理的差别。
（4分）组成器件不同；触点数量不同；实施控制的方法不同；工作方式不同。
5、电气原理图中所有电器元件的可动部分通常以电器处于非激励或不工作的状态和位置的形式表示，其中常见的器件状态有哪些？（4分）1) 继电器和接触器的线圈在非激励状态。
2) 断路器和隔离开关在断开位置。
3) 零位操作的手动控制开关在零位状态，不带零位的手动控制开关在图中规定的位置。
4) 机械操作开关和按钮在非工作状态或不受力状态。
5) 保护类元器件处在设备正常工作状态，特别情况在图样上加以说明。
6、简答三菱FX2N系列PLC的STL步进梯形指令有什么特点？（3分）转移源自动复位；允许双重输出；主控功能。
二、填空题（每空0.5分，共27分）1、接触器按其线圈的电源类型以及主触点所控制主电路电流的种类，分为交流接触器和直流接触器。
2、时间继电器按延时的方式可分为通电延时型、断电延时型和带瞬动触点的通电（或断电）延时型继电器等，相应的时间继电器触点分为常开延时闭合触点、常闭延时断开触点、常开延时断开触点和常闭延时闭合触点四类。
3、型号为FX2N-32MR的PLC，它表示的含义包括如下几部分：它是基本单元，内部包括CPU、存储器、输入输出口及电源；其输入输出总点数为32点，其中输入点数为16点，输出点数为16点；其输出类型为继电器型。
4、采用FX2N系列PLC实现定时50s的控制功能，如果选用定时器T10，其定时时间常数值应该设定为K 500；如果选用定时器T210，其定时时间常数值应该设定为K 5000。
5、采用FX2N系列PLC对多重输出电路编程时，要采用进栈、读栈和出栈指令，其指令助记符分别为MPS、MRD和MPP，其中MPS和MPP指令必须成对出现，而且这些栈操作指令连续使用应少于11次。
6、PLC的输出指令OUT是对继电器的线圈进行驱动的指令，但它不能用于输入继电器。
