涡轮式流量计原理今天来聊聊涡轮式流量计原理，这可真是个有趣的玩意呢！不知道你有没有注意过家里的水表，水表有时候会有一个小小的叶轮在转动，涡轮式流量计呀，就有点像这个感觉。
打个比方吧，涡轮式流量计就像是一个小小的风车，不过这个风车不是靠风转动的，而是靠流动的液体或者气体。
这个流动的介质就像无形的手，推着涡轮转动。
当流体通过流量计的时候，涡轮就开始欢快地转动起来啦。
这就要说到它的工作原理啦，涡轮式流量计里面有一个非常精密的涡轮，这个涡轮的叶片是经过特殊设计的。
流体在管道里流动的时候，就会冲击涡轮的叶片，给涡轮一个力量，让它旋转。
涡轮转动的速度是和流体的流速有关系的，流速越快，涡轮转得也就越快。
这里面其实涉及到能量的转换，流体的动能转化成了涡轮的机械能。
而流量计就会通过感应装置，去检测涡轮转动的速度。
就像我们看风车转得有多快就能大概知道风有多大一样的道理。
比如，在石油运输管道里，就会用到涡轮式流量计。
石油在管道里流动的时候，涡轮式流量计就能准确地测量出石油的流量是多少，这样就能方便管理石油的运输量，也能在贸易结算的时候作为依据。
老实说，我一开始也不明白，这个涡轮转得快慢到底是怎么精准测量的呢？后来查了很多资料才知道，原来是靠流量计内部高精度的传感器。
这些传感器就像是敏锐的眼睛，紧紧地盯着涡轮的一举一动。
还有好多需要注意的地方呢！比如说，如果流体里面含有杂质或者是粘度太大，就可能会影响涡轮的转动，进而影响测量的准确性。
这就好比我们让风车在充满灰尘的空气里转动，灰尘可能会卡住风车，让它转得不太顺畅一样。
说到这里，你可能会问，那如果涡轮受了一点点损伤，是不是整个流量计就不准了呢？这确实是个问题，不过流量计在安装和使用前都会进行测试和校准，尽量避免这种情况的发生。
希望我说的这些东西能让你对涡轮式流量计原理有个初步的了解，不知道你有没有什么其他看法或者疑惑呢？欢迎一起讨论呀。
其实这个原理还可以延伸到很多其他地方，像在一些化工产品的生产过程中，如果能精确控制流体的流量，就可以很好地控制化学反应的速度呢。

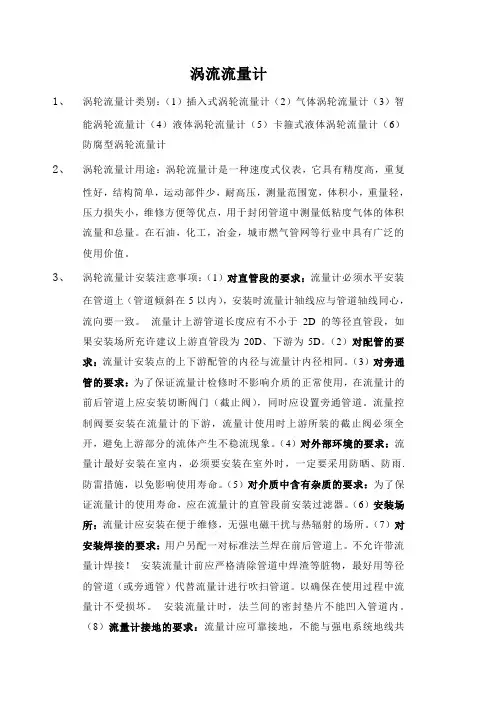

涡流流量计1、涡轮流量计类别：（1）插入式涡轮流量计（2）气体涡轮流量计（3）智能涡轮流量计（4）液体涡轮流量计（5）卡箍式液体涡轮流量计（6）防腐型涡轮流量计2、涡轮流量计用途：涡轮流量计是一种速度式仪表，它具有精度高，重复性好，结构简单，运动部件少，耐高压，测量范围宽，体积小，重量轻，压力损失小，维修方便等优点，用于封闭管道中测量低粘度气体的体积流量和总量。
在石油，化工，冶金，城市燃气管网等行业中具有广泛的使用价值。
3、涡轮流量计安装注意事项：（1）对直管段的要求：流量计必须水平安装在管道上（管道倾斜在5以内），安装时流量计轴线应与管道轴线同心，流向要一致。
流量计上游管道长度应有不小于2D的等径直管段，如果安装场所充许建议上游直管段为20D、下游为5D。
（2）对配管的要求：流量计安装点的上下游配管的内径与流量计内径相同。
（3）对旁通管的要求：为了保证流量计检修时不影响介质的正常使用，在流量计的前后管道上应安装切断阀门（截止阀），同时应设置旁通管道。
流量控制阀要安装在流量计的下游，流量计使用时上游所装的截止阀必须全开，避免上游部分的流体产生不稳流现象。
（4）对外部环境的要求：流量计最好安装在室内，必须要安装在室外时，一定要采用防晒、防雨.防雷措施，以免影响使用寿命。
（5）对介质中含有杂质的要求：为了保证流量计的使用寿命，应在流量计的直管段前安装过滤器。
（6）安装场所：流量计应安装在便于维修，无强电磁干扰与热辐射的场所。
（7）对安装焊接的要求：用户另配一对标准法兰焊在前后管道上。
不允许带流量计焊接！安装流量计前应严格清除管道中焊渣等脏物，最好用等径的管道（或旁通管）代替流量计进行吹扫管道。
以确保在使用过程中流量计不受损坏。
安装流量计时，法兰间的密封垫片不能凹入管道内。
（8）流量计接地的要求：流量计应可靠接地，不能与强电系统地线共用。
（9）对于防爆型产品的要求：为了仪表安全正常使用，应复核防爆型流量计的使用环境是否与用户防爆要求规定相符，且安装使用过程中，应严格遵守国家防爆型产品使用要求，用户不得自行更改防爆系统的连接方式，不得随意打开仪表。

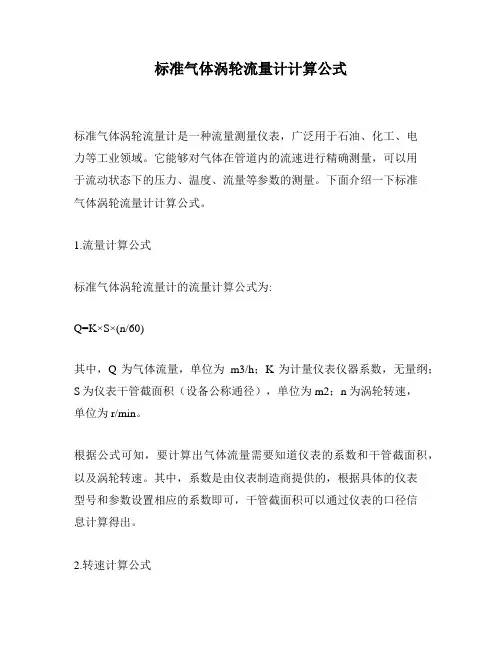

标准气体涡轮流量计计算公式标准气体涡轮流量计是一种流量测量仪表，广泛用于石油、化工、电力等工业领域。
它能够对气体在管道内的流速进行精确测量，可以用于流动状态下的压力、温度、流量等参数的测量。
下面介绍一下标准气体涡轮流量计计算公式。
1.流量计算公式标准气体涡轮流量计的流量计算公式为:Q=K×S×(n/60)其中，Q为气体流量，单位为m3/h；K为计量仪表仪器系数，无量纲；S为仪表干管截面积（设备公称通径），单位为m2；n为涡轮转速，单位为r/min。
根据公式可知，要计算出气体流量需要知道仪表的系数和干管截面积，以及涡轮转速。
其中，系数是由仪表制造商提供的，根据具体的仪表型号和参数设置相应的系数即可，干管截面积可以通过仪表的口径信息计算得出。
2.转速计算公式涡轮转速是标准气体涡轮流量计计算流量的重要参数之一。
涡轮转速的计算公式为:n=f×(Q/K)/S其中，n为涡轮转速，单位为r/min；f为涡轮系数（涡轮转一圈，传感器输出的脉冲数），无量纲。
该公式说明，要计算出涡轮转速，需要知道涡轮系数、流量计算公式中的系数和干管截面积。
因此，在使用标准气体涡轮流量计时，需要先确定涡轮系数、干管截面积和系数，然后通过上述公式计算出涡轮转速，并进一步计算出气体流量。
3.计算误差标准气体涡轮流量计的计算误差主要受到以下因素的影响:（1）气体性质:气体密度、粘度、压力、温度等参数不同，会导致流量计算误差；（2）仪表参数设置:流量计计量仪表系数和干管截面积参数设置不准确，会导致计算误差；（3）气体流动状态:在欧拉数较小的情况下，气体流动状态对流量计测量误差的影响较大。
因此，要减小标准气体涡轮流量计的计算误差，需要选择适合的气体流动状态、准确设置计量仪表系数和干管截面积参数，并根据流量计的精度要求进行巡检与校准。
标准气体涡轮流量计的计算公式和计算误差是使用该仪表进行气体流量测量的基础。
通过合理的参数设置和仪表校准，可以得到较高的测量精度，为生产过程提供精准的工艺控制依据。

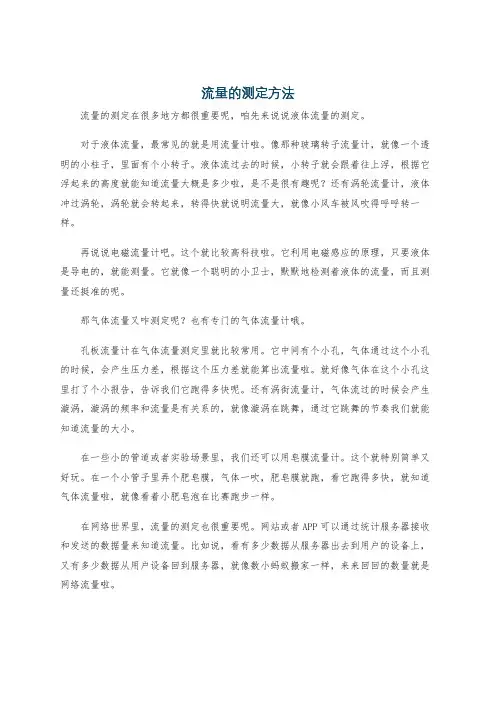

流量的测定方法
流量的测定在很多地方都很重要呢，咱先来说说液体流量的测定。
对于液体流量，最常见的就是用流量计啦。
像那种玻璃转子流量计，就像一个透明的小柱子，里面有个小转子。
液体流过去的时候，小转子就会跟着往上浮，根据它浮起来的高度就能知道流量大概是多少啦，是不是很有趣呢？还有涡轮流量计，液体冲过涡轮，涡轮就会转起来，转得快就说明流量大，就像小风车被风吹得呼呼转一样。
再说说电磁流量计吧。
这个就比较高科技啦。
它利用电磁感应的原理，只要液体是导电的，就能测量。
它就像一个聪明的小卫士，默默地检测着液体的流量，而且测量还挺准的呢。
那气体流量又咋测定呢？也有专门的气体流量计哦。
孔板流量计在气体流量测定里就比较常用。
它中间有个小孔，气体通过这个小孔的时候，会产生压力差，根据这个压力差就能算出流量啦。
就好像气体在这个小孔这里打了个小报告，告诉我们它跑得多快呢。
还有涡街流量计，气体流过的时候会产生漩涡，漩涡的频率和流量是有关系的，就像漩涡在跳舞，通过它跳舞的节奏我们就能知道流量的大小。
在一些小的管道或者实验场景里，我们还可以用皂膜流量计。
这个就特别简单又好玩。
在一个小管子里弄个肥皂膜，气体一吹，肥皂膜就跑，看它跑得多快，就知道气体流量啦，就像看着小肥皂泡在比赛跑步一样。
在网络世界里，流量的测定也很重要呢。
网站或者APP可以通过统计服务器接收和发送的数据量来知道流量。
比如说，看有多少数据从服务器出去到用户的设备上，又有多少数据从用户设备回到服务器，就像数小蚂蚁搬家一样，来来回回的数量就是网络流量啦。

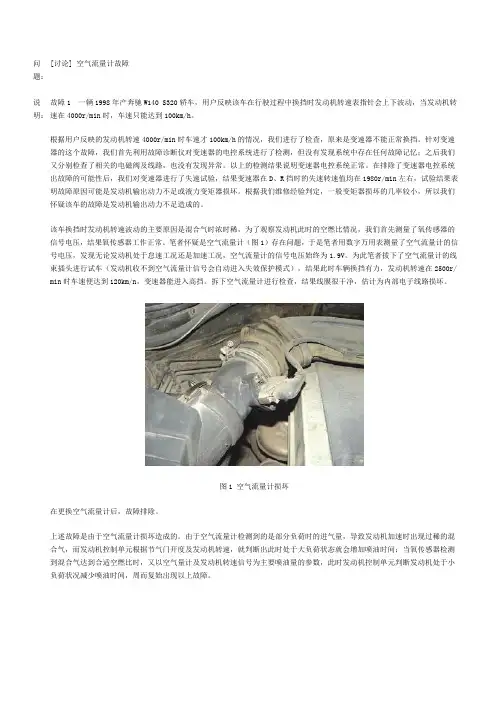

问题：[讨论] 空气流量计故障说明：故障1 一辆1998年产奔驰W140 S320轿车，用户反映该车在行驶过程中换挡时发动机转速表指针会上下波动，当发动机转速在4000r/min时，车速只能达到100km/h。
根据用户反映的发动机转速4000r/min时车速才100km/h的情况，我们进行了检查，原来是变速器不能正常换挡。
针对变速器的这个故障，我们首先利用故障诊断仪对变速器的电控系统进行了检测，但没有发现系统中存在任何故障记忆；之后我们又分别检查了相关的电磁阀及线路，也没有发现异常。
以上的检测结果说明变速器电控系统正常。
在排除了变速器电控系统出故障的可能性后，我们对变速器进行了失速试验，结果变速器在D、R挡时的失速转速值均在1980r/min左右，试验结果表明故障原因可能是发动机输出动力不足或液力变矩器损坏。
根据我们维修经验判定，一般变矩器损坏的几率较小，所以我们怀疑该车的故障是发动机输出动力不足造成的。
该车换挡时发动机转速波动的主要原因是混合气时浓时稀，为了观察发动机此时的空燃比情况，我们首先测量了氧传感器的信号电压，结果氧传感器工作正常。
笔者怀疑是空气流量计（图1）存在问题，于是笔者用数字万用表测量了空气流量计的信号电压，发现无论发动机处于怠速工况还是加速工况，空气流量计的信号电压始终为1.9V。
为此笔者拔下了空气流量计的线束插头进行试车（发动机收不到空气流量计信号会自动进入失效保护模式），结果此时车辆换挡有力，发动机转速在2500r/ min时车速便达到120km/n，变速器能进入高挡。
拆下空气流量计进行检查，结果线膜很干净，估计为内部电子线路损坏。
图1 空气流量计损坏在更换空气流量计后，故障排除。
上述故障是由于空气流量计损坏造成的。
由于空气流量计检测到的是部分负荷时的进气量，导致发动机加速时出现过稀的混合气，而发动机控制单元根据节气门开度及发动机转速，就判断出此时处于大负荷状态就会增加喷油时间；当氧传感器检测到混合气达到合适空燃比时，又以空气量计及发动机转速信号为主要喷油量的参数，此时发动机控制单元判断发动机处于小负荷状况减少喷油时间，周而复始出现以上故障。

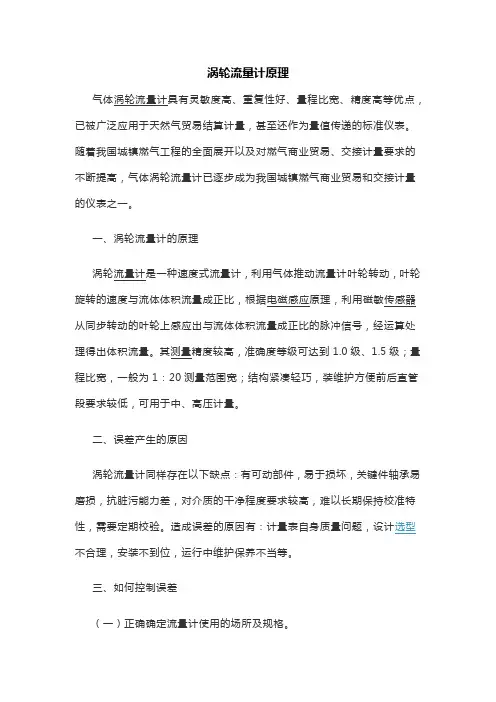

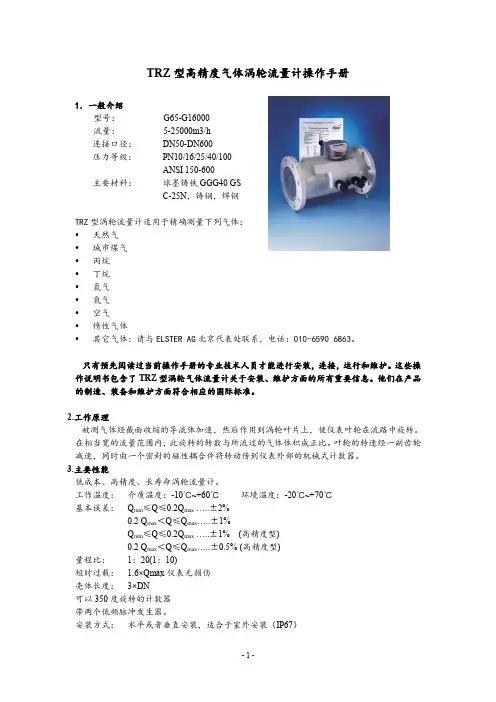

涡轮流量计原理气体涡轮流量计具有灵敏度高、重复性好、量程比宽、精度高等优点，已被广泛应用于天然气贸易结算计量，甚至还作为量值传递的标准仪表。
随着我国城镇燃气工程的全面展开以及对燃气商业贸易、交接计量要求的不断提高，气体涡轮流量计已逐步成为我国城镇燃气商业贸易和交接计量的仪表之一。
一、涡轮流量计的原理涡轮流量计是一种速度式流量计，利用气体推动流量计叶轮转动，叶轮旋转的速度与流体体积流量成正比，根据电磁感应原理，利用磁敏传感器从同步转动的叶轮上感应出与流体体积流量成正比的脉冲信号，经运算处理得出体积流量。
其测量精度较高，准确度等级可达到1.0级、1.5级；量程比宽，一般为1：20测量范围宽；结构紧凑轻巧，装维护方便前后直管段要求较低，可用于中、高压计量。
二、误差产生的原因涡轮流量计同样存在以下缺点：有可动部件，易于损坏，关键件轴承易磨损，抗脏污能力差，对介质的干净程度要求较高，难以长期保持校准特性，需要定期校验。
造成误差的原因有：计量表自身质量问题，设计选型不合理，安装不到位，运行中维护保养不当等。
三、如何控制误差（一）正确确定流量计使用的场所及规格。
由于涡轮流量计涡轮惯性的存在，在流量波动频繁的场合不宜使用，否则会降低计量精度。
要比较准确地估计用气量的峰谷值和介质的压力情况，正确确定流量计的规格。
从涡轮流量计误差特性曲线可以看出，应使流量计的工作流量范围20%Qmax-80%Qmax（Qmax为流量计的zui大流量）（二）涡轮流量计安装要求1.气体涡轮流量计前必须安装过滤器；应保持过滤器畅通，若发现过滤器堵塞（可凭过滤器进出压差来判断）时，应及时对过滤器进行清洗，若未配差压计的每月清洗一次。
2.要保证直管段的要求，尤其是表前有缩径或半开阀门的情况。
3.安装时，密封垫不得突入管道中，流量计与管路轴线目测不得有明显偏差，不得产生安装应力。
4.安装时一定要清扫干净管道内的所有杂质，以防轴承和涡轮卡死。
（三）涡轮流量计运行管理及维护要求1.涡轮流量计的通气和停气要求。

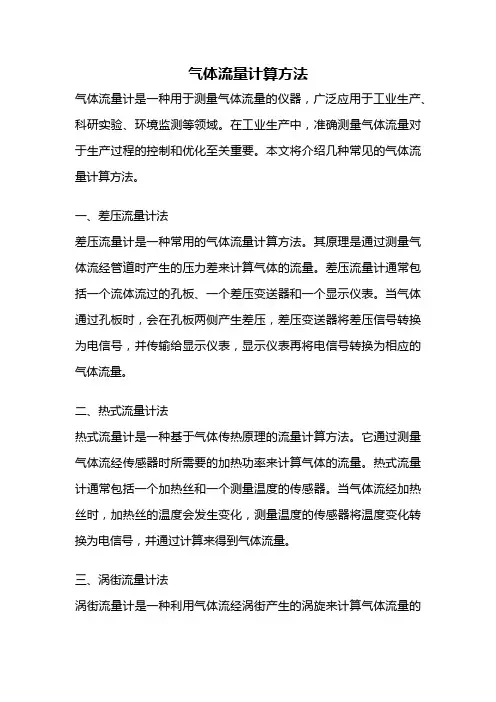

气体流量计算方法气体流量计是一种用于测量气体流量的仪器，广泛应用于工业生产、科研实验、环境监测等领域。
在工业生产中，准确测量气体流量对于生产过程的控制和优化至关重要。
本文将介绍几种常见的气体流量计算方法。
一、差压流量计法差压流量计是一种常用的气体流量计算方法。
其原理是通过测量气体流经管道时产生的压力差来计算气体的流量。
差压流量计通常包括一个流体流过的孔板、一个差压变送器和一个显示仪表。
当气体通过孔板时，会在孔板两侧产生差压，差压变送器将差压信号转换为电信号，并传输给显示仪表，显示仪表再将电信号转换为相应的气体流量。
二、热式流量计法热式流量计是一种基于气体传热原理的流量计算方法。
它通过测量气体流经传感器时所需要的加热功率来计算气体的流量。
热式流量计通常包括一个加热丝和一个测量温度的传感器。
当气体流经加热丝时，加热丝的温度会发生变化，测量温度的传感器将温度变化转换为电信号，并通过计算来得到气体流量。
三、涡街流量计法涡街流量计是一种利用气体流经涡街产生的涡旋来计算气体流量的方法。
涡街流量计通常包括一个涡街传感器和一个显示仪表。
当气体流经涡街传感器时，会在涡街上产生一系列的涡旋，涡街传感器通过感应涡旋的频率来计算气体流量，并将结果传输给显示仪表进行显示。
四、质量流量计法质量流量计是一种直接测量气体质量流量的方法。
它通过测量气体流经管道时的质量变化来计算气体的流量。
质量流量计通常包括一个质量传感器和一个显示仪表。
当气体流经质量传感器时，质量传感器会测量气体的质量变化，并将结果传输给显示仪表进行显示。
五、超声波流量计法超声波流量计是一种利用超声波传播速度与气体流速之间的关系来计算气体流量的方法。
超声波流量计通常包括一个发射器和一个接收器。
发射器发射超声波，当超声波经过气体流动时，其传播速度会发生变化，接收器接收到经过气体流动后的超声波，并通过计算来得到气体流量。
气体流量计有多种计算方法，包括差压流量计法、热式流量计法、涡街流量计法、质量流量计法和超声波流量计法。

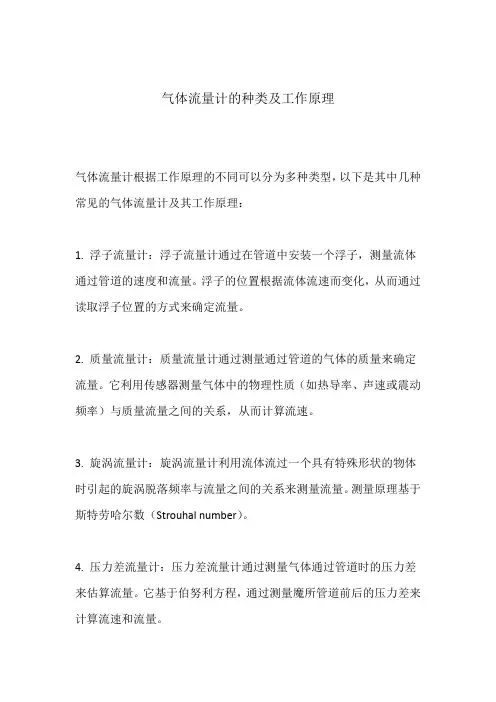

气体流量计的种类及工作原理
气体流量计根据工作原理的不同可以分为多种类型，以下是其中几种常见的气体流量计及其工作原理：
1. 浮子流量计：浮子流量计通过在管道中安装一个浮子，测量流体通过管道的速度和流量。
浮子的位置根据流体流速而变化，从而通过读取浮子位置的方式来确定流量。
2. 质量流量计：质量流量计通过测量通过管道的气体的质量来确定流量。
它利用传感器测量气体中的物理性质（如热导率、声速或震动频率）与质量流量之间的关系，从而计算流速。
3. 旋涡流量计：旋涡流量计利用流体流过一个具有特殊形状的物体时引起的旋涡脱落频率与流量之间的关系来测量流量。
测量原理基于斯特劳哈尔数（Strouhal number）。
4. 压力差流量计：压力差流量计通过测量气体通过管道时的压力差来估算流量。
它基于伯努利方程，通过测量魔所管道前后的压力差来计算流速和流量。
5. 超声波流量计：超声波流量计使用超声波传感器发送和接收声波
信号，通过测量声波在流体中传播的时间来计算流速和流量。
根据传感器位置的不同，可以分为入口式和涵道式两种类型。
这些是常见的气体流量计类型和其工作原理的简要介绍，具体的选择取决于应用需求和要测量的气体特性。
不同类型的气体流量计在精度、适用范围和成本等方面可能存在差异。

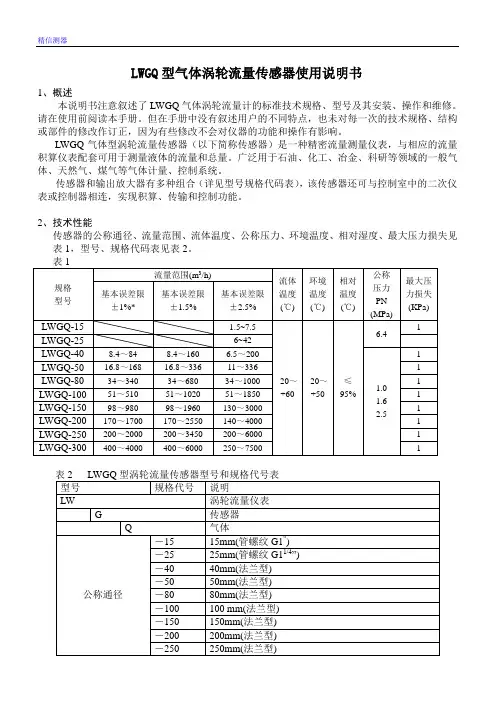

气体涡轮流量计使用说明1.产品概述2.安装与连接（1）在安装气体涡轮流量计之前，应先检查设备是否完好，排除任何可能影响准确测量的因素。
（2）选择合适的安装位置，应避免设备受到振动、温度变化和流体压力突变的干扰。
（3）气体涡轮流量计的进口和出口应正确连接，并且应确保管道中无气体泄漏，以免影响测量的准确性。
（4）在连接管路时，应避免管道的弯曲和阻塞，以保证气体流通的畅通。
3.参数设置（1）首先，应根据实际应用环境选择合适的传感器型号和量程。
（2）将涡轮流量计连接到供电源，并进行电气接线。
（3）根据具体型号和要求，设置涡轮流量计的基本参数，如测量单位、单位换算等。
（4）根据气体的压力、温度等参数，进行校准和修正。
4.使用注意事项（1）在使用气体涡轮流量计时，应避免过高或过低的流量速度，以免影响测量的精确性，一般建议在20%~80%的量程范围内使用。
（2）在使用过程中，应定期对气体涡轮流量计进行检查和维护，如清洁传感器、校准仪表等，以确保设备的正常运行。
（3）避免气体涡轮流量计长时间处于高温或低温环境中，以免对设备产生损坏。
（4）保证气体涡轮流量计所连接的管路系统中无气体泄漏，并注意防止冷凝水的积聚。
（5）避免其他物质与气体涡轮流量计接触，以免影响仪表的准确度。
5.故障排除在使用气体涡轮流量计时，可能会遇到一些故障问题，需要进行排查和修复。
（1）如果涡轮流量计的测量值与实际情况不符，可能是参数设置错误导致的，应检查并适时进行修正。
（2）当涡轮流量计无输出信号或输出信号异常时，可能是传感器损坏或电气连接问题，应进行检修或更换。
（3）如果涡轮流量计存在漏气现象，应检查连接是否松动，密封是否良好，并进行调整。
总结：1.正确安装与连接，避免泄漏和干扰。
2.设置合适的参数，校准和修正。
3.注意流量速度范围，定期维护和检查设备。
4.避免极端温度环境和其他物质的干扰。
5.故障排除要及时进行，修复设备问题或更换部件。
通过以上使用说明，希望能够帮助用户正确使用气体涡轮流量计，并获得准确的气体流量测量。
