LWGY基本型涡轮流量传感器（LWGYA型涡轮流量变送器）（LWGYB型涡轮流量计）（LWGYC型涡轮流量计）使用说明书目录一、概述 02二、LWGY基本型涡轮流量传感器02三、LWGYA型涡轮流量变送器07四、LWGYB型涡轮流量计08五、LWGYC型涡轮流量计09六、LWGYD型涡轮流量计09七、维修和常见故障 22八、运输、贮存 22九、开箱注意事项 22十、订货须知23一、概述LWGY系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。

传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点。

广泛用于石油、化工、冶金、供水、制药、环保等行业。

传感器与显示仪表配套使用，适用于测量封闭管道中无腐蚀，无纤维、颗粒等杂质，粘度小于5×10-6m2/s的液体介质。

二、LWGY基本型涡轮流量传感器1．工作原理液体介质流经传感器壳体，由于叶轮的叶片与流向形成特定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，转速与流速成正比，由于叶片有导磁性，它处于信号检测器的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号。

信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可传输至显示仪表，显示出流体的瞬时流量或总量。

在一定流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：kf Q ⨯=3600 式中： f ——脉冲频率[Hz]； k ——传感器的仪表系数[1/m 3]或[1/L]； Q ——流体的瞬时流量[m 3/h]或[L/h]； 3600——换算系数；每台传感器的仪表系数k 略有不同，这是由制造厂家通过流量装置实流校验得出，打印于合格证书中。

◆叶轮材质：2Cr13；◆DN4-DN40口径螺纹连接传感器的最大工作压力为6.3Mpa；◆DN15-DN80口径法兰连接传感器的最大工作压力为2.5Mpa；◆DN100-DN200口径法兰连接传感器的最大工作压力为1.6Mpa；◆DN4—DN10口径的传感器带有前后直管段、过滤器（Y字型）；◆可测介质温度：-20～＋80℃；◆可测介质粘度：＜5×10-6m2/s；◆使用环境相对湿度：5%～90%；◆使用环境温度：-20～＋55℃。

LWGY型涡轮流量计LWGY涡轮流量计使用说明书京制××××××××2010年8月LWGY涡轮流量计是由涡轮流量传感器与显示仪表组成，是本厂采用国外先进技术生产制造的，是液体计量最理想的流量计之一。

流量计具有结构简单、精确度高、安装维修使用方便等特点。

该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。

若与具有特殊功能的显示仪表配套使用，可以进行自动定量控制、超量报警等用途。

1．传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。

2．结构简单、牢固以及拆装方便。

3．测量范围宽，下限流速低。

4．压力损失小，重复性好，精确度高。

5．具有较高的抗电磁干扰和抗振动能力。

流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。

在一定的流量范围内，脉冲频率f 与流经传感器的流体的瞬时流量Q 成正比，流量方程为：kf Q ⨯=3600 式中：f ——脉冲频率[Hz]；k ——传感器的仪表系数[1/m 3]，由校验单给出。

若以[1/L]为单位kf Q ⨯=6.3 Q ——流体的瞬时流量（工作状态下）[m 3/h]； 3600——换算系数。

每台传感器的仪表系数由制造厂填写在检定证书中，k 值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

InstructionManual使用说明书L W G Y型涡轮流量传感器上海华脉实业有限公司Shanghai DragonV enture Industrial Co.,Ltd前言首先感谢您使用本公司的涡轮流量传感器。

LWGY型涡轮流量传感器出厂前，根据定单上的技术数据作过精确调整。

使用前请仔细通读本使用说明书，充分了解涡轮流量传感器的特性，掌握它的操作方法。

以确保正确使用，充分发挥其特性。

如有不明确之处请询问本仪表的销售代理或本公司营销人员。

本说明书中没有针对用户的不同特点做出叙述。

同时，在对流量计的技术参数、结构或部件做出修改时，只要这些修改不影响流量计的功能和操作，并非每次都会对本使用说明书做出相应的修订。

1.注意事项LWGY涡轮流量传感器在出厂前经过了全面检查，用户在接收时请检查其外观，确认在运输中未受损坏。

1.1 核对型号和规格流量计的型号和主要技术参数都标明在主体的铭牌上，请核对一下是否与订货时相同。

需要与本公司联系时，请务必说明铭牌上的型号和出厂编号。

1.2 运输和储藏注意事项流量计在运到使用地点时，请保持我公司发货时的包装状态，以免不慎损坏。

到达使用地后应及时安装，以防流量计受到意外损伤。

如需要放置较长时间，请遵守下列事项。

a)存放时，尽可能别打开包装b)存放处应具备以下条件：z具有防雨、防晒设施z不易受到机械振动或冲击z流量计应存放在温度为5℃～40℃，相对湿度不超过85%的通风且不含腐蚀性气体的室内。

注意：1. 流量计较重，作业时当心受伤。

2. 合格证上记录有流量计的重要参数——仪表常数，务必妥善保存。

2.概述本使用说明书叙述了涡轮流量计的技术性能、型号，以及安装、使用和维护。

LWGY型涡轮流量计为一种速度式流量计量仪表。

用于测量充满封闭管道，连续流动的液体体积流量。

LWGY型涡轮流量传感器与相应的流量显示仪表——XSJ系列流量积算仪配套使用，也可与LWGY/TBS型转换显示器等组合在一起构成一体型，用来测量并显示液体的瞬时流量和累积流量，且可输出电脉冲信号和/或标准电流信号，还具有失电数据保护功能。

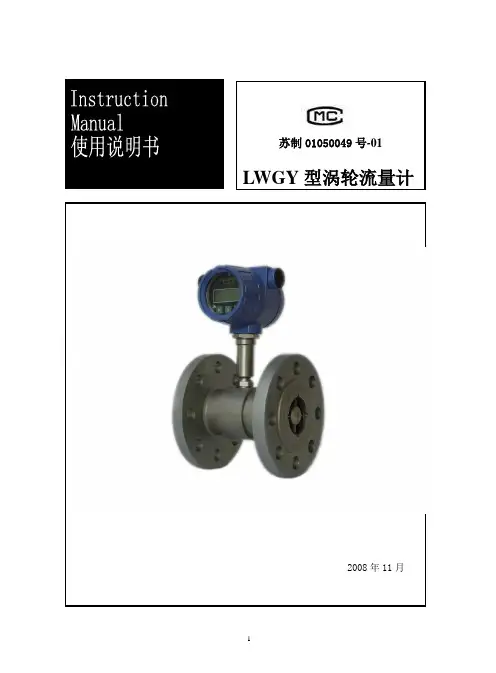

LWGY涡轮流量计使用说明书京制××××××××苏制01050049一、概述LWGY 系列涡轮流量计是本厂采用国外先进技术生产制造的，是液体计量最理想的流量计之一。

它具有结构简单、精确度高、安装维修使用方便等特点。

该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，可靠测量水、纯水、自来水、无杂质的污水、柴油、汽油和低粘度的原油等液体的体积流量。

与具有定量功能的显示仪表配套使用，可以进行自动定量控制、上下限报警等用途。

二、产品特点：1．传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。

2．结构简单、牢固以及拆装方便。

3．测量范围宽，下限流速低。

4．压力损失小，重复性好，精确度高。

5．具有较高的抗电磁干扰和抗振动能力。

三、工作原理：流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电 脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。

在一定的流量范围内，脉冲频率f 与流经传感器的流体的瞬时流量Q 成正比，流量方程为：kf Q ⨯=3600式中：f ——脉冲频率[Hz]；k ——传感器的仪表系数[1/m 3]，由校验单给出。

若以[1/L]为单位kf Q ⨯=6.3Q ——流体的瞬时流量（工作状态下）[m 3/h]； 3600——换算系数。

每台传感器的仪表系数由制造厂填写在检定证书中，k 值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

四．主要技术性能：1.公称通径：（4～200）mm ，DN-200以上选用插入式；2.介质温度：常温型（-20～80）℃、高温型（-20～150）℃；3.环境温度：（-20～55）℃；4.准 确 度：±0.2%、±0.5%、±1％；5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）；6.供电电源：电压：12V ±0.144V, 电流：≤10mA ；7.输出电压幅值：高电平≥8V ，低电平≤0.8V ；8.脉冲输出型：传感器至显示仪表的距离可达250米；9.4～20mA 输出型：变送器至显示仪表的距离可达500米； 10.现场显示型供电电源：3V （锂电池供电，可连续使用3年）； 10.显示方式：现场液晶显示瞬时流量和累计流量；11.现场显示带信号输出供电电源：24V ；4～20mA 两线制电流输出，远传距离500米，可加装RS485通讯功能。

LW系列涡轮流量仪表产品使用说明书目录一、概述 (2)二、 LWBY型液体涡轮流量传感器 (2)三、LWBY型液体涡轮流量变送器 (8)四、LWBY型现场显示涡轮流量计 (9)五、运输、贮存 (11)六、开箱及检查 (11)七、订货须知 (11)八、常见故障和排除 (12)LW系列涡轮流量仪表一、概述LW系列涡轮流量仪表包括LWGY型液体涡轮流量传感器、LWBY型液体涡轮流量变送器和LWSY型现场显示涡轮流量计等,属于速度式流量仪表。

本系列仪表适用于清洁或基本清洁的单项液体的测量，单独或相关设备配套，可用来测量封闭管道中的体积流量或总量。

具有结构简单、轻巧、精确度高、复现性好、反应灵敏、安装维护使用方便等特点，广泛应用于石油、化工、供水、食品、制药及科研试验等行业，是流量计量和节能的理想仪表。

二、LWGY型液体涡轮流量传感器LWGY型液体涡轮流量传感器是LW系列涡轮流量仪表中的基本产品,它将管道中液体的流量转换成电脉冲信号、并经过显示仪表或计算机系统处理来完成对管道中液体流量的测量或总量计量。

1结构特征与工作原理1.1结构特征：传感器主要有传感组件、信号检测器和放大器组成，（见图1）。

其轴承系统为硬质合金，提高耐磨性、保证产品精度；其中：放大器分两线制和三线制两处形式。

1.2工作原理当流体流经仪表时，推动表内叶轮旋转，然后通过叶轮与信号检测器之间的磁耦合，将流体的流速转换为电脉冲信号输出，通过放大器放大整形并传输给显示仪表，即达到对流体的体积流量或总量的测量目的。

在一定的流量范围内，脉冲频率f与流经传感器的液体的体积流量Q成正比。

流量方程式为：Q=f/K式中：f—脉冲频率K—传感器的仪表系数【1/L】由“校验单”给出。

2.基本参数及性能标准2.1本传感器执行专业标准（JB/T9246-1999涡轮流量传感器）2.3 使用环境：环境温度 -20～+55℃相对温度 5%～95%大气压力 86～106Kpa2.4被测流体温度普通型 -20～+120℃防爆型 -20～70℃2.5 防爆标志：dⅡBT52.6 输入信号:两线制输出输出低电平I≈3mAOL≈13mA(方波)输出高电平IOH负载电阻R(包括线路阻抗)在100～500Ω范围内（根据所配置的显示仪表或其它接收装置输入信号的要求，选择合适的R值.）三线制输出:V≥5V (方波)OP-P2.7电源供电两线制:+24VDC三线制:+12VDC～＋24VDC2.8传输距离:1Km3.连接结构及尺寸：3.1 螺纹连接结构见图2，连接尺寸见表23.2 法兰连接结构见图3，连接尺寸见表2法兰结构及尺寸执行（JB79-59,JB81-59,JB82-59）标准.4.安装通常情况下传感器应为水平安装,正常的管线配置如图41.入口2.阀门3.过滤器4.消气器5.整流器6.涡轮流量传感器7.后直管段8.旁通管段图4 系统配置图图中各部分的作用分述如下:消失器：用来消除流体中的游离气体,避免游离气体占有的体积造成测量误差。

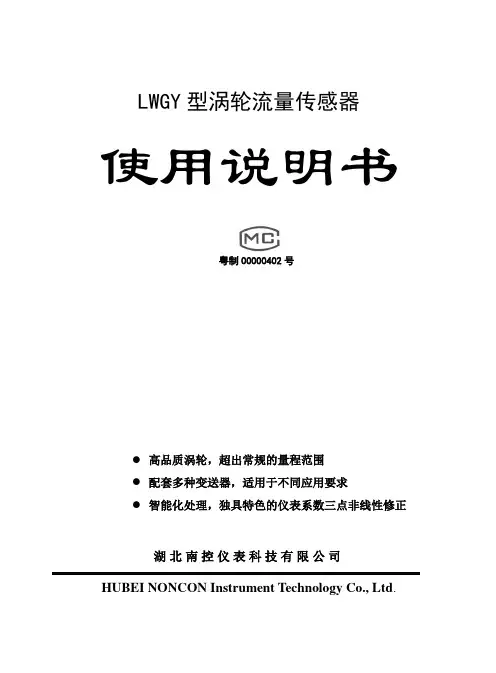

LWGY型涡轮流量传感器使用说明书粤制00000402号●高品质涡轮，超出常规的量程范围●配套多种变送器，适用于不同应用要求●智能化处理，独具特色的仪表系数三点非线性修正湖北南控仪表科技有限公司HUBEI NONCON Instrument Technology Co., Ltd.一、概述LWGY 系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。

传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。

传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti 、2Cr13及刚玉Al 2O 3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。

若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。

选用本产品的防爆型式(ExmIIT6),可在有爆炸危险的环境中使用。

传感器适用于在工作温度下粘度小于5×10-6m 2/s 的介质，对于粘度大于5×10-6m 2/s 的液体，要对传感器进行实液标定后使用。

如用户需用特殊形式的传感器，可协商订货，需防爆型传感器时，在订货中加以说明。

二、LWGY 基本型涡轮流量传感器1． 结构特征与工作原理(1) 结构特征传感器为硬质合金轴承止推式，不仅保证精度，耐磨性能提高，而且具有结构简单、牢固以及拆装方便等特点。

(2)工作原理流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。

LWGY型涡轮流量计使用使用说明1.涡轮流量计的安装首先，选择合适的安装位置，保证涡轮流量计与管道之间有足够的长度来保证流体在流量计内的流动稳定。

涡轮流量计的进口和出口方向需要正确安装，进口方向要与流体流动方向一致。

安装涡轮流量计时需要确保仪表紧固可靠。

在安装过程中需要注意避免管道弯曲、压力不平衡等问题。

2.涡轮流量计的校验和检测涡轮流量计在安装完成后需要进行校验和检测。

可以使用其它精度可靠的流量计进行对比测量，以确保涡轮流量计的准确性。

同时，还需要检查电源的稳定性，保证电源电压在额定范围内。

如果有必要，还可以检查涡轮流量计的防水性能、耐震性能等。

3.涡轮流量计的使用注意事项(1)涡轮流量计的温度范围：涡轮流量计的工作温度范围通常在-20℃至+120℃之间，需要根据实际流体介质的温度选择合适的型号。

(2) 涡轮流量计的介质：涡轮流量计适用于液体介质，但对介质的粘度有要求。

一般适用于粘度在0.6～200mm2/s之间的液体介质。

(3)涡轮流量计的管道要求：涡轮流量计的进口和出口管道需要做到稳定的流动状态，避免有任何大的阻力或回流现象。

(4)涡轮流量计的运输和存储：涡轮流量计在运输和存储过程中需要注意避免严重震动和碰撞，同时需要保持仪表的清洁和防尘。

4.涡轮流量计的维护和保养(1)清洁涡轮流量计表面：定期清洁涡轮流量计的外表面，避免灰尘、油污等杂质进入仪表内部。

(2)碰撞和压力检查：定期检查涡轮流量计是否有碰撞和压力情况，并及时处理。

(3)润滑和密封检查：定期检查涡轮流量计的密封性能和润滑情况，如有必要可添加润滑油或更换密封件。

总之，LWGY型涡轮流量计的正确使用和维护可以有效确保其测量精度和工作稳定性。

在安装、校验、使用和维护过程中需要遵守相应的操作规程和注意事项，以提高涡轮流量计的使用寿命和工作性能。

LWGY系列涡轮流量计使用说明书lnstruction Manual目录LWGY系列涡轮流量计说明书（1-14）一、概述 (2)二、产品特点 (2)三、工作原理 (2)四、主要技术参数………………………………………………3-4五、外形尺寸……………………………………………………4-6六、安装要求……………………………………………………6-7七、使用要求……………………………………………………7-8八、LWGYA型涡轮流量传感器介绍 (8)九、LWGYB型涡轮流量计介绍 (9)十、LWGYC型涡轮流量计介绍 (9)十一、LWGYD型涡轮流量变送器介绍..............................10-11 十二、LL-05型智能流量积算器操作说明........................12-14 十三、维修和常见故障 (15)十四、运输、储存 (15)十五、开箱注意事项 (16)十六、订货须知 (16)十七、使用期限 (16)插入式流量计说明书（15-27）一、概述 (17)二、产品特点 (18)三、原理及基本公式 (18)四、主要参数……………………………………………………18-20五、结构及各零件名称（B型）…………………………………20-23六、确定传感器仪表系数KDS的方法…………………………23-24七、维修 (24)八、配套显示仪表………………………………………………24-28九、一般故障及排除方法………………………………………28-30十、保修 (30)一、概述LWGY 涡轮流量计是本厂采用国外先进技术生产制造的，是液体计量最理想的流量计之一。

它具有结构简单、精确度高、安装维修使用方便等特点。

该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，可靠测量水、纯水、自来水、无杂质的污水、柴油、汽油和低粘度的原油等液体的体积流量。

与具有定量功能的显示仪表配套使用，可以进行自动定量控制、上下限报警等用途。

涡轮流量计SPLWGY涡轮流量计是由涡轮流量传感器与显示仪表组成，是液体计量最理想的流量计之一。

流量计具有结构简单、精确度高、安装维修使用方便等特点。

该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。

若与具有特殊功能的显示仪表配套使用，可以进行自动定量控制、超量报警等用途。

1．传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。

2．结构简单、牢固以及拆装方便。

3．测量范围宽，下限流速低。

4．压力损失小，重复性好，精确度高，耐高温（150℃）5．具有较高的抗电磁干扰和抗振动能力。

1.公称通径：（4～200）mm基本参数见表一；2.介质温度：（-20～80）℃；分体型（－20～120）℃；高温型：-20℃～+150℃。

3.环境温度：（-20～55）℃；4.准确度：±0.5%、±1％；5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）；6.供电电源：电压：12V±0.144V, 电流：≤10mA；7.输出电压幅值：高电平≥8V，低电平≤0.8V；8.传输距离：传感器至显示仪表的距离可达1000m；9.现场显示型供电电源：3.6V（锂电池供电，可连续使用3年以上）；10.显示方式：现场液晶显示瞬时流量和累计流量；11.现场显示带信号输出供电电源：24V；4～20mA两线制电流输出；传感器的安装方式根据规格不同，采用螺纹或法兰连接，安装方式见图一、图二、图三、图四、图五；安装尺寸见表二。

图一、DN4～DN10传感器结构及安装尺寸示意图1. 过滤器2.前直管段3.叶轮4.前置放大器5.壳体6.后直管段图二、过滤器结构图1. 压紧圈2.螺栓4×143.垫圈4.密封垫圈5.钢丝1Cr18Ni9Ti-0.8×2.56.过滤网7.座图三、DN15～DN40传感器结构及安装尺寸示意图1．壳体 2．前导向件 3．叶轮 4．后导向件 5．前置放大器图四、SPLWGY —50～200传感器结构及安装尺寸示意图1． 球轴承 2．前导向件 3．涨圈 4．壳体 5．前置放大器 6．叶轮 7．轴承 8．轴图五 传感器与显示仪表接线示意图表二 单位：（mm ）流量计可水平或垂直安装，垂直安装时流体流动方向应从下向上，液体必须充满管道，不得有气泡；液体流动方向要与传感器外壳上指示流向的箭头方向一致；传感器前后直管段要求（见图六），上游端至少应有10倍公称通径长度的直管段，下游端应不少于5倍公称通径的直管段，其内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。

LWGY型涡轮流量计LWGY涡轮流量计使用说明书京制××××××××2010年8月LWGY涡轮流量计是由涡轮流量传感器与显示仪表组成，是本厂采用国外先进技术生产制造的，是液体计量最理想的流量计之一。

流量计具有结构简单、精确度高、安装维修使用方便等特点。

该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。

若与具有特殊功能的显示仪表配套使用，可以进行自动定量控制、超量报警等用途。

1．传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。

2．结构简单、牢固以及拆装方便。

3．测量范围宽，下限流速低。

4．压力损失小，重复性好，精确度高。

5．具有较高的抗电磁干扰和抗振动能力。

流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电 脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。

在一定的流量范围内，脉冲频率f 与流经传感器的流体的瞬时流量Q 成正比，流量方程为：kf Q ⨯=3600 式中：f ——脉冲频率[Hz]；k ——传感器的仪表系数[1/m 3]，由校验单给出。

若以[1/L]为单位kf Q ⨯=6.3Q——流体的瞬时流量（工作状态下）[m3/h]；3600——换算系数。

每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

一、概述LWGY系列涡轮流量传感器(以下简称传感器)基于力矩平衡原理，属于速度式流量仪表。

传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水造纸等行业，是流量计量和节能的理想仪表。

传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。

若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。

选用本产品的防爆型式(ExmⅡT6)，可在有爆炸危险的环境中使用。

传感器适用于在工作温度下粘度小于5×10-6m2/s的介质，对于粘度大于5×10-6m2/s的液体，要对传感器进行实液标定后使用。

如用户需用特殊形式的传感器，可协商订货，需防爆型传感器时，在订货中加以说明。

二、工作原理流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器(由永久磁钢和线圈组成)的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有定幅度的连续的矩形脉冲波，可：远传至显示仪表，显示出流体的瞬时流量或总量。

在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k式中：f一脉冲频率[Hz]；k一传感器的仪表系数[1/m3]，由校验单给出；Q一流体的瞬时流量(工作状态下)[m3／h]；3600一换算系数（已实际出厂为准）。

每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

三、产品特点1.高精确度，一般可达±1％R、±0 5％R；2.重复性好，短期重复性可达0.05％～0.2％，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；3.输出脉冲频率信号，适用于总量计量及与计算机连接，无零点漂移，抗干扰能力强；4.液体涡轮流量计范围度宽，中大口径可达1：15，小口径为1：10；5.结构紧凑轻巧，安装维护方便，流通能力大；6.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；7.液体涡轮流量计可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

LWGY基本型涡轮流量传感器（LWGYA型涡轮流量变送器）（LWGYB型涡轮流量计）（LWGYC型涡轮流量计）使用说明书目录一、概述 02二、LWGY基本型涡轮流量传感器 02三、LWGYA型涡轮流量变送器 07四、LWGYB型涡轮流量计 08五、LWGYC型涡轮流量计 09六、LWGYD型涡轮流量计 09七、维修和常见故障 22八、运输、贮存 22九、开箱注意事项 22十、订货须知 23一、概述LWGY系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。

传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点。

广泛用于石油、化工、冶金、供水、制药、环保等行业。

传感器与显示仪表配套使用，适用于测量封闭管道中无腐蚀，无纤维、颗粒等杂质，粘度小于5×10-6m2/s的液体介质。

二、LWGY基本型涡轮流量传感器1．工作原理液体介质流经传感器壳体，由于叶轮的叶片与流向形成特定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，转速与流速成正比，由于叶片有导磁性，它处于信号检测器的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号。

信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可传输至显示仪表，显示出流体的瞬时流量或总量。

在一定流量范围内，脉冲频率f 与流经传感器的流体的瞬时流量Q 成正比，流量方程为：kfQ ⨯=3600 式中：f ——脉冲频率[Hz]；k ——传感器的仪表系数[1/m 3]或[1/L]； Q ——流体的瞬时流量[m 3/h]或[L/h]； 3600——换算系数；每台传感器的仪表系数k 略有不同，这是由制造厂家通过流量装置实流校验得出，打印于合格证书中。

2．基本参数◆叶轮材质：2Cr13；◆DN4-DN40口径螺纹连接传感器的最大工作压力为；◆DN15-DN80口径法兰连接传感器的最大工作压力为；◆DN100-DN200口径法兰连接传感器的最大工作压力为；◆DN4—DN10口径的传感器带有前后直管段、过滤器（Y字型）；◆可测介质温度：-20～＋80℃；◆可测介质粘度：＜5×10-6m2/s；◆使用环境相对湿度：5%～90%；◆使用环境温度：-20～＋55℃。

LWGY型涡轮流量传感器安装 / 使用说明书北京实达同创测控技术有限公司目录一、概述·························1二、LWGY基本型涡轮流量传感器···············11、结构特征与工作原理··················12、基本参数与技术性能··················23、安装、使用和调整···················2三、LWGYA型涡轮流量传感器·················6四、LWGYB型涡轮流量传感器·················6五、LWGYC型涡轮流量传感器·················7六、维修和常见故障·····················8七、运输、贮存·······················9八、开箱注意事项······················9九、订货须知························9本产品依据GB/T 9246—1999机械行业标准设计制造一、概述LWGY系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。
