零极点对系统性能的影响分析

零极点增益模型一、介绍在信号处理和控制系统设计中，零极点增益模型是一个常见的数学工具，广泛用于系统分析和设计。

本文将详细介绍零极点增益模型并解释其在实际应用中的作用。

二、什么是零极点？在控制系统中，我们经常会遇到“极点”和“零点”的概念。

极点和零点是控制系统中的特殊点，它们在系统的传输函数表达式中起着重要的作用。

1. 极点极点是一个系统的不稳定或振荡的原因，其定义为系统传输函数分母为零的点。

系统中的极点通常会导致系统的不稳定性和震荡。

2. 零点零点是系统传输函数中分子为零的点。

这个点表示系统对于输入中的特定频率或信号强度的响应为零，这通常可以用于系统控制和稳定性设计中。

三、什么是零极点增益模型？零极点增益模型是用于分析和设计控制系统的一种数学模型。

该模型可以通过传输函数的极点和零点进行描述，进而简化系统分析和设计的过程。

1. 零极点的影响系统的极点和零点的数值和分布对系统的动态响应和稳态性能都有重要影响。

例如，在实现稳定的系统控制时，设计师通常会调整系统传输函数的极点，以便将系统的振荡频率和带宽放置在可控制的范围之内。

另一方面，设计师可以调整系统传输函数的零点，以实现更大的增益和更快的响应。

2. 零极点图零极点图是用于描述控制系统零点和极点的图形表示。

在零极点图中，零点通常用一个圆圈表示，极点通常用一个叉号表示。

连接所有零点的曲线称为零轨迹，连接所有极点的曲线称为极轨迹。

通过分析零极点图，设计师可以得出关于系统性能的很多信息，例如系统的相位裕度和幅值裕度等。

四、如何利用零极点增益模型设计控制系统？1. 设计步骤利用零极点增益模型设计控制系统的基本步骤如下：（1）根据系统的物理特性和需求建立控制对象的数学模型。

（2）将模型转换成系统传输函数的形式。

（3）分析系统的零点和极点，并绘制出零极点图。

（4）根据实际情况调整系统的极点和零点。

（5）根据设计要求确定合适的控制器类型和参数，并将其加入到系统中。

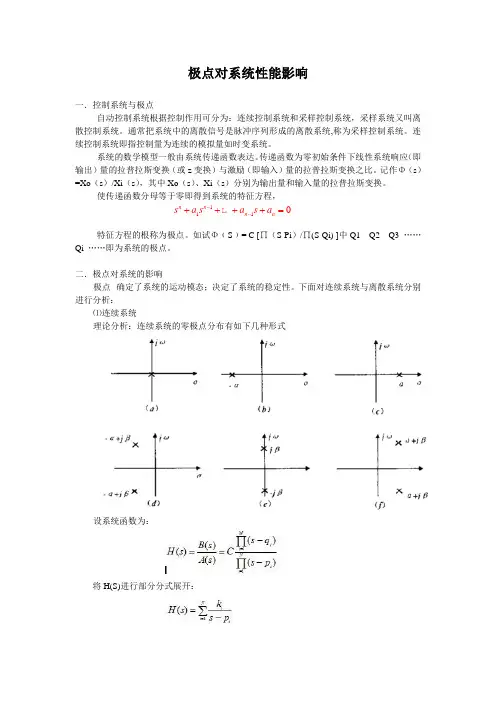

极点对系统性能影响一．控制系统与极点自动控制系统根据控制作用可分为：连续控制系统和采样控制系统，采样系统又叫离散控制系统。

通常把系统中的离散信号是脉冲序列形成的离散系统,称为采样控制系统。

连续控制系统即指控制量为连续的模拟量如时变系统。

系统的数学模型一般由系统传递函数表达。

传递函数为零初始条件下线性系统响应（即输出）量的拉普拉斯变换（或z变换）与激励（即输入）量的拉普拉斯变换之比。

记作Φ（s）=Xo（s）/Xi（s），其中Xo（s）、Xi（s）分别为输出量和输入量的拉普拉斯变换。

特征方程的根称为极点。

如试Φ﹙S﹚= C [∏（S-Pi）/∏(S-Qi) ]中Q1 Q2 Q3 ……Qi ……即为系统的极点。

二．极点对系统的影响极点--确定了系统的运动模态；决定了系统的稳定性。

下面对连续系统与离散系统分别进行分析：⑴连续系统理论分析：连续系统的零极点分布有如下几种形式设系统函数为：将H(S)进行部分分式展开：系统冲激响应H(S)的时域特性h(t)随时间衰减的信号分量完全由系统函数H(S)的极点位置决定。

每一个极点将决定h(t)的一项时间函数。

稳定性：由上述得知Y(S)= C [∏（S-Pi ）/(S-Qi) ]可分解为Y(S)=C1/(S-τ1)+ C2/(S-τ2)+ C3/(S-τ3)+……+ Ci/(S-τi)+…… 则时间响应为……由于特征方程的根不止一个，这时，应把系统的运动看成是多个运动分量的合成。

只要有一个运动分量是发散的，则系统是不稳定的。

因此，特征方程所有根的实部都必须是负数，亦即所有的根都在复平面的左半平面。

通过复变函数幅角定理将S 由G 平面映射到GH 平面。

如果封闭曲线 F 内有Z 个F(s)的零点，有P 个F(s)的极点，则s 沿 F 顺时针转一圈时，在F(s)平面上，F(s)曲线绕原点顺时针转的圈数R 为z 和p 之差，即R ＝z －p 。

若R 为负,表示F(s)曲线绕原点逆时针转过的圈数。

所以，开环放大系数：k 44 1.83
46
由于闭环极点之和等于开环极点之和，所以另一个闭环极点
为： p3 7.6
Monday, February 24,
26
2020
[特别提示]：开环零、极点对根轨迹形状的影响是值得注意的。
一般说，开环传递函数在s左半平面增加一个极点将使原根轨 迹右移。从而降低系统的相对稳定性，增加系统的调整时间。
➢
分离角（点）： d


2
N (s) s2 2s 4, N ' (s) 2s 2
D(s) s5 11.4s4 39s3 43.6s2 24s
D' (s) 5s4 45.6s3 117 s2 87.2s 24
N '(s)D(s) N(s)D'(s) 0
由： k gd


D' (s) N '(s)
|s d
可以求得分离点。
近似求法：分离点在[-4，0]之间。
s0
-0.5 -1 -1.5 -2.0 -2.5 -3 -3.5 -4
kgd 0
1.628 3
5.971 8.80 9.375 7.457 3.949
kgd 的最大值为9.375，这时s=-2.5，是近似分离点。

n

j 1 2n
%和 的关系如下图 %
80
60
若闭环极点落在下图中红线包围
的区域中，有：
% ectg 和ts
3


40

20


0 30 60 90

Monday, February 24,

闭环系统零、极点位置对时间响应性能指标的影响
稳定性：
如果闭环极点全部位于s左半平⾯。

则系统⼀定稳定；
运动形式：
如果闭环系统⽆零点，且闭环极点均为实数极点，则时间响应⼀定是单调的；如果闭环系统极点均为复数极点，则时间响应⼀般是震荡的。

超调量：
超调量主要取决于闭环复数主导极点的衰减率，并与其它闭环零极点接近坐标原点的程度有关。

调节时间：
调节时间主要取决于最靠近虚轴的闭环复数极点的复数的实部绝对值；如果实数极点距离虚轴最近，并且它没有实数零点，则调节时间主要取决于该实数的模值。

实数零极点的影响：
零点减⼩系统阻尼，使峰值时间提前，超调量增⼤；极点增⼤系统阻尼，使峰值之间迟后，超调量减⼩，它们的作⽤，随着它们本⾝接近坐标原点的程度⽽增强。

偶极⼦及其处理：
远离原点的偶极⼦，其影响可忽略；接近原点的偶极⼦其影响必须考虑
主导极点：
在s平⾯上，最靠近虚轴⽽附近有闭环零点的⼀些闭环极点，对系统的影响最⼤。

结合偶极⼦的处理原则，将⾼阶系统简化为⼆、三个主导极点和⼀两个零点，然后估算系统的单位阶跃响应的性能指标。
