SLZLDS自清洗过滤型电子水处理器
综述
SLZLDS自清洗过滤型电子水处理器是自清洗过滤器与电子水处理器完美结合的新型水处理
设备，主要由除垢单元和过滤单元组成，具有对水质综合优化处理，防垢除垢、防腐阻锈、
杀菌灭藻、超净过滤功能。

传统的反冲洗过滤型电子水处理器，在设备过滤单元自身需要清洗时需要关断进水才能实
现，极大的影响了系统的正常运行，严重时甚至会损坏系统中其他设备。SLZLDS自清洗过
滤型电子水处理器采用新型的过滤和清洗结构，无需关断进水即可实现自身清洗功能。机电
一体化的设计、纯物理方式处理，无需化学药剂，阻力小、流量大，而且运行费用极低，操
作简单，维护方便，是各种水系统之最佳选择。

防垢除垢
由除垢单元的主机产生高频电场对水进行处理，使原有的大缔合体状态水的结合键被深度打
断，离解成活性很强的单分子或小缔合体状态的水，从而改变了水的物理结构与特性，增强
了水分子的极性，增大了水分子的偶极矩，提高了水分子对钙镁离子、碳酸根离子等成垢组
份的水合能力，起到阻止水垢形成的作用。同时，在高频电磁场的作用下，使原有的水垢结
晶体逐渐变得松软、脱落、溶解，从而达到除垢之目的。

高频电磁场水应用于防垢，是由于存在大量的“离子缔合体”或“颗粒缔合体”，在水溶液
中提供了大量的结晶核心。结晶核心越多，生成的结晶数量也越多，水垢结晶的线性尺寸就
越小。此外，由于单个或双氢联结的水分子数量增多，水分子的活动更“自由”，它占据水
溶液的其它空隙，象形成极薄的膜一样，因而阻碍晶体生长，促使水垢结晶线性尺寸减小，
使水垢呈松软的细小颗粒，随排污水排除。

防腐阻锈
氧化腐蚀和垢下原电池腐蚀是水系统管道及设备腐蚀和生锈的主要原因，而在电磁场作用
下，水垢得以控制和去除，溶解氧与水分子结合不易析出，从而抑制氧化腐蚀和垢下原电池
腐蚀的发生，起到良好的防腐阻锈的作用。

杀菌灭藻

另外，高频电磁场使细菌、藻类赖以生存的环境被破坏，并且溶解氧在高频电磁场的作用下
形成一些如03、H202等对细菌、藻类具极强杀伤力的物质，起到杀菌灭藻的作用。

过滤
原水从进水口流入，进入过滤单元的滤筒内部，然后自内而外的通过滤桶，杂质被拦截在过
滤筒内壁，过滤后的干净水从出水口流出，当滤筒内壁的杂质越积越多，在滤筒内表面形成
滤饼，并使滤筒内外逐渐形成压差，当压差达到压差控制器预设值时,将启动自清洗过程。

自清洗
过滤器的自清洗过程是依靠沿着滤筒内表面做螺旋运动的吸吮扫描器和排污阀共同完成，打
开的排污阀使吸吮扫描器的吸嘴前端处产生很高的反洗流速并形成真空，附着在滤筒内壁的
滤饼被吸出并排出在本体外。整个清洗过程大约为60秒，清洗时系统不断流。S系列的吸
吮扫描器具有逐点扫描功能，使清洗更加彻底。

产品结构图

SLZLDS自清洗过滤型电子水处理器彩图

SLZLDS自清洗过滤型电子水处理器SW系列剖面图
SLZLDS自清洗过滤型电子水处理器XW系列剖面图
应用范围
1） 电力、石油、化工、冶金、造纸、纺织、食品、饮料、自来水、游泳池等各种工业用水
和生活用水及其循环冷却水、废水旁流处理系统等。

2）中央空调系统、热交换系统、热水供应系统及其他需要处理的水系统等。
SLZLDS自清洗过滤型电子水处理器型号说明
产品特点
■输入电源 ：380V/220V/50Hz
■控制电压 ：AC24V
■公称压力 ：1.6MPa
■工作温度 ：1℃―99℃
■腐 蚀 率 ： ≤0.125mm/a
■水 温 ： ≤90℃
■控制方式 ：压差、时间、手动及PLC
■过滤精度 ：4000∽20微米
■适应水质 ：总硬度 ≤700mg/L（以CaC03计）
■除垢防垢率 ： ≥95%
■杀菌灭藻率 ： ≥95%

过滤精度对照表
微米（μm）
10 25 30 40 50 80 100 120 150 200 400 800 1500 3000

目数
1500 650 550 400 300 200 150 120 100 80 40 20 10 5

SLZLDS自清洗过滤型电子水处理器尺寸图
SLZLDS自清洗过滤型电子水处理器技术数据表
型号 A （mm） B （mm） C （mm） H （mm） D （mm） 排污口 （mm） 流量 (m3/h) 重量
（Kg）
SLZLDS80 680 1080 1320 280 273 40 50 80
SLZLDS100 680 1080 1320 286 273 40 80 105
SLZLDS125 680 1080 1320 312 324 40 105 130
SLZLDS150 705 1130 1370 310 324 40 150 160
SLZLDS200 740 1230 1470 389 378 40 320 225
SLZLDS250 770 1300 1540 463 426 40 450 260
SLZLDS300 888 1400 1640 539 478 50 600 390
SLZLDS350 1001 1550 1790 615 530 50 850 485
SLZLDS400 1087 1700 1940 715 630 50 1200 585
此数据仅供参考，以实物为准！如有更改，恕不另行通知。

SLZLDS自清洗过滤型电子水处理器材质
■壳 体：碳钢、304不锈钢、316L不锈钢
■滤 网：304不锈钢、316L不锈钢
■排污阀：铸铁、铜、不锈钢
■控制器：PVC、铝
■密封圈：EPDM橡胶

注：可根据客户要求定制其他特殊材质，具体情况请咨询本公司。
设备安装与连接
（1）安装使用时，应注意对控制箱、传感器及传动部分的保护，防止损坏。
（2）按照自清洗过滤器本体上的箭头提示方向连接管道，使水流方向与本体上的箭头方身
一致。SLZLDS自清洗过滤型电子水处理器有一种安装形式（见下图），安装时，应注
意使自动排污阀的出口方向为水平或向下，以保证排污更彻底。
（3）自清洗过滤器应安装在需要保护的用水设备之前，并尽量靠近用水设备。
（4）在动力系统中，自清洗过滤器应安装在水泵与用水设备之间，越靠近用水设备越好。
当泵与用水设备之前的压力超过过滤器的极限压力，自清洗过滤器也可安装在水泵之
前，并尽量靠近水泵。
（5）自动排污阀连接方式分为法兰和丝扣，排污管不宜过长，最好不要超过10米。
（6）安装时应考虑便于检修，自清洗过滤器前后应安装关断阀门，且应安装旁通管道。
（7）自清洗过滤器的规格应与管道或流量相匹配，当一台单台过滤器不能满足系统流量要
求时可并联两台或更多，以达到系统过滤要求

安装形式图

两台并联安装图

合集下载

最新各种过滤器原理总结(图片)

最新各种过滤器原理总结(图片)

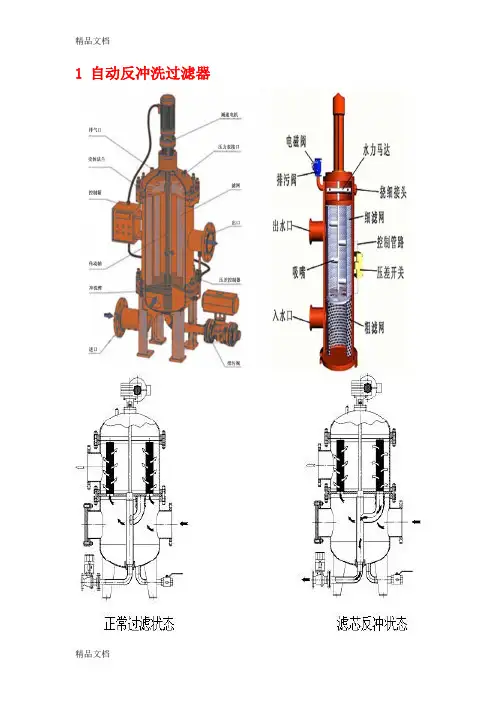

1 自动反冲洗过滤器工作原理全自动自清洗过滤器工作原理（一）水由入口进入，首先经过粗滤网滤掉较大颗粒的杂质，然后到达细滤网。
