全自动自清洗过滤器电子样本

全自动自清洗过滤器产品手册上海徐净环保设备有限公司工作原理ZQ系列全自动自清洗过滤器是一种全自动在线自清洗水过滤器，过滤器网内安装一套不锈钢刷，或吮吸扫描器，或丝刷+吮吸组合，以上装置由减速电机带动旋转，在过滤器端盖上或底部安装一个电动排污阀。

工作时，浊水由进水口进入，通过不锈钢楔形网过滤污物。

净水由出水口流出，当污物聚集过多时，造成过滤不畅，腔体压力上升，当进出水的压力差值达到一定值时（预先设定），压差开关发出信号给控制器，控制器启动减速机电机，带动内部装置旋转刷掉或吮吸污物杂质。

同时打开电动排污阀，排出污物，清洗时间约为1分钟，自清洗期间无需断流，排污压力损失不超过0.05MPa，流量损失不超过1%。

设备分类按控制方式，可分为手动、自动两种类型；按清洗方式，可分为刷式、吮吸式、刷吸式三种类型；按构造方式，可分为L、Y型两种类型。

技术参数最高水温50℃反冲时间60-120秒反冲耗水量约500公升(水压4kg时)电源380v 、50HZ、3相、控制器：220v产品特点1） 过滤精度默认为 100 微米，且从 100 至 3000 微米可选，过滤面积大，纳污量高， 用户可根据实际工况定制。

2）清洗方式简单，且清洗循环电子监控，可实现自动清洗排污。

全自动自清洗过滤 器控制系统中的参数可调节。

3）设有电机过载保护，可有效保护电机。

4）具有在清洗排污时不间断供水、无需旁路的特点，且清洗时间短，排污耗水量少， 不超过总流量的 1%。

5）维修性强、安装拆卸简便易行。

6）与用户管线的连接方式为法兰连接，法兰采用国标法兰，通用性强。

电机功率0.03-0.75kw过滤器机壳 碳钢或不锈钢 滤网 不锈钢(编织、烧结、楔形)过滤精度50-3000微米Y 型自清洗过滤器技术参数及规格尺寸L 型自清洗过滤器技术参数及规格尺寸规格型号进出口 尺寸 DNL1 mmL2 mmL mmD mmH mm最大 流量 t/h 重量 KgZQ-50Y(S/Z) 50 500 710 330 159 550 19 50 ZQ-80Y(S/Z) 80 550 710 330 159 550 50 52 ZQ-100Y(S/Z) 100 670 810 430 219 670 80 76 ZQ-125Y(S/Z) 125 690 820 430 219 680 125 80 ZQ-150Y(S/Z) 150 800 950 480 273 720 180 114 ZQ-200Y(S/Z) 200 900 1050 560 325 850 320 154 ZQ-250Y(S/Z)250120013507444261050490260 规格 型号进出口尺寸DN最大 流量 t/hA mmB mm排污 mm型号说明：如：Z Q （S/X ）-150 Y (S/Z)S 表示手动控制，Z 表示自动控制 表示为Y 型表示进出口经：DN150mm表示自清洗过滤器(S 刷式，X 吮吸式，SX 刷+吮吸结合)用户选型参考因素：▲系统处理水量，设备进出口通径；▲杂质过滤精度要求；▲系统工况要求，如：动力源、管道压力、空间布局、温度；▲过滤水体的水质状况；▲对于含强酸、强碱或其他特殊水质等情况，应用户要求特殊定制；▲过滤絮状物，原则上不选用刷式清洗，应选用吮吸式清洗设计．主要应用领域：1、空调暖通系统：有效降低悬浮物及浊度，解决冷凝器、冷却器等系统堵塞问题，使除垢设备及药剂的效果达到最佳，提高系统运行效率；2、钢铁：用于原料场、烧结球团厂水处理过滤、高炉、轧机、连铸机等系统冷却水过滤，高压水除磷系统杂质过滤；3、汽车制造：涂装生产线、冷却循环水系统，在汽车、拖拉机、摩托车、发动机制造水处理工序都有广泛应用；4、发电厂：用于电厂锅炉高纯水制备的精度预处理部分，发电机冷却循环水、密封用水的过滤；5、石油化工：在循环水场做旁滤处理，可单机或多机型并联主处理，代替滤料过滤，减少滤料过滤负荷，可避免大量的冲洗耗水，节约成本；6、农业园林及造纸：在有喷头、喷嘴系统中，应减少由于杂质所造成的设备堵塞、磨损，因此需要选择高精度、高自动化过滤产品；7、给水及污水处理：用于预处理系统中，提高系统运行效率；8、矿山：过滤井下喷淋水，保证系统工作正常；9、机械、食品或其他：对系统进行自动、精密过滤，用来防止冷却水系统堵塞。

全自动自清洗过滤器操作规程一、引言全自动自清洗过滤器是一种先进的水处理设备，能够实现自动清洗、过滤和循环的功能，广泛应用于工业、农业、民用等领域。

为了确保过滤器的正常运行和操作人员的安全，制定本操作规程。

本规程适用于全自动自清洗过滤器的操作和维护。

二、操作规程1. 开机前准备a) 检查全自动自清洗过滤器是否与电源连接正常。

b) 检查进出水管道是否连接牢固。

c) 检查清洗水源是否正常供应。

2. 启动过滤器a) 打开电源总开关，确认过滤器上的指示灯亮起。

b) 打开主控面板，按照操作界面的提示进行设定。

3. 过滤器正常运行a) 观察电子指示屏上的运行状态，确保各项参数正常。

b) 注意观察进出水压力，若发现异常应及时停机检修。

c) 根据实际情况，灵活调整过滤器的工作模式和运行时间。

4. 定期清洗a) 根据设备的使用情况，制定合理的清洗周期，一般建议每1-2周进行一次清洗。

b) 在清洗前，确保关闭进出水阀门，避免清洗液流失。

c) 按照操作界面的指示，启动清洗程序。

d) 清洗完毕后，及时关闭清洗液排放阀门。

5. 故障处理a) 如果出现故障，应立即停机检修，不得擅自操作。

b) 若无法处理故障，请及时联系设备供应商或专业维修人员。

三、安全操作注意事项1. 操作人员应具备相关的专业知识和技能，严禁未经培训人员操作设备。

2. 在操作过程中，应佩戴防护手套和眼镜，避免直接接触滚筒和管道。

3. 不得随意改变设备参数和设定值，以免影响设备的正常运行。

4. 在清洗过程中，要注意避免热水或化学药品溅入皮肤或眼睛。

5. 停机维修前，必须断开电源和进出水管道，确保操作人员的安全。

四、维护保养1. 定期检查设备的电线、管道等连接部位，确保无松动或漏水现象。

2. 定期检查设备的滤网和滚筒，清除其中的杂质和沉积物。

3. 定期检查设备的运行参数，如进出水压力、温度等，保持在正常范围内。

4. 根据设备的使用情况，定期更换滤芯和密封件，确保设备的正常运行。

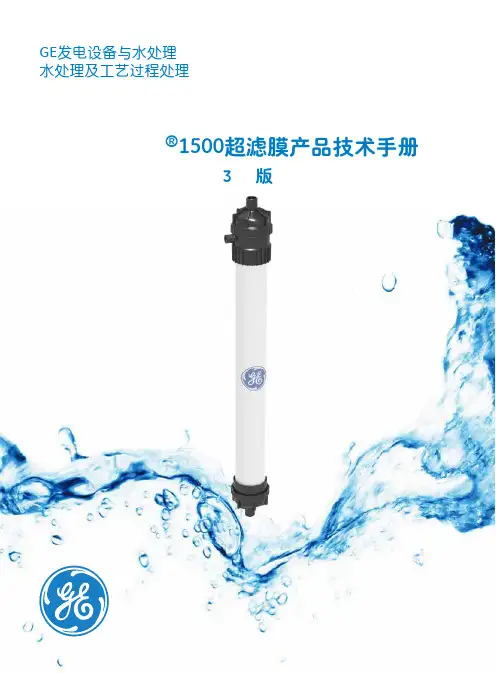

GE发电设备与水处理水处理及工艺过程处理ZeeWeed®1500超滤膜产品技术手册V2.0版1 公司简介2 ZeeWeed®超滤概述3 ZeeWeed®1500膜组件和系统3.1 膜组件3.2 系统操作说明和系统控制4 工艺过程说明4.1 预过滤4.2 产水4.3 反洗4.4 维护性清洗4.5 恢复性清洗4.6 膜完整性测试附件A 膜组件尺寸和容差附件B 典型工艺流程图附件C 典型PID图附件D ZeeWeed®1500膜堆和膜列示意图124 4 67 7 7 8 9 10 1112 13 14 15注意：本文件内容是GE水处理及工艺过程处理公司的专有和机密信息，而且本文件的版权由GE 水处理及工艺过程处理公司所有。

本文提供的信息仅供被授权而且履行保密义务的人员使用。

本手册的所有权和更新权归GE水处理及工艺过程处理公司的UF/MBR产品管理部。

本文件可能随时更新，因此应及时用最新发行版本更换所有旧版本。

旧版本中所包括的信息应视为无效信息。

在开始一项新的设计前，应通过合作方网站查询最新信息。

本文包括的信息是根据我们当前具备的知识编制的。

一个系统的设计和正确参数的选择最终由OEM合作方负责。

如果您需要进一步协助或澄清，请与GE 水处理及工艺过程处理公司工艺经理联系或登录GE水处理及工艺过程处理公司网站查询。

1.1 通用电气(GE)公司通用电气（GE ）公司是一家全球领先的科技、服务和金融公司，是全球最大的多元化企业，致力于解决世界上最棘手的问题。

GE 的产品和服务范围广阔，从能源、石油天然气、发电、水处理、航空、医疗、运输系统、家电、照明，到金融，客户遍及全球100 多个国家，拥有30 多万员工。

杰夫·伊梅尔特先生是现任董事长及首席执行官。

GE公司的历史可追溯到托马斯·爱迪生，他于1878年创立了爱迪生电灯公司。

1892年，爱迪生通用电气公司和汤姆森－休斯顿电气公司合并，成立了通用电气公司(GE)。

Automatic Back-Flushing Filter AutoFilt ® RF4W for water applicationsProduct description●Self-cleaning automatic filter●Separation of solid particles from low viscosity fluidsConical filter element technology ●Wedge wire (50 µm – 1000 µm) ●SuperMesh wire mesh, 3-layer, sintered (25 µm, 40 µm, 60 µm) ●Optional SuperFlush non-stick technology Product advantages ●Ready-to-operate unit●Compact design with innovative sealing concept and quick-opening ●Fully automatic operation●No interruption of filtration during back-flushing●Full filtration performance following back-flushing●Maximum utilisation of the filter area ●Low operating costs ●Low maintenance costs1. GENERALRF4WL3 (EU)RF4WL3 (EPT)2. FUNCTIONThe fluid to be filtered flows through the filter elements of the back-flushing filter, passing from the inside to the outside●During this process, the particles deposit on the smooth inside of the filter element surface●As the level of contamination increases, the differential pressure between the dirty and the clean side of the filter increases●When the pressure drop reaches the pre-set trigger point,back-flushing starts automatically Automatic: Back-flushing is triggered automatically when the triggering differential pressure is exceeded●Timer function: Makes it possible to set a maximumfiltration time, independent of differential pressure, between the two back-flushing cycles ●By pressing the “TEST” buttonThe rotary drive rotates the filter element mounting plate, along with the filter elements, into position so that a clogged filter element is located above a flush opening ●The back-flushing valve is opened●The pressure drop between filtrate side and back-flush line flushes a small amount of the filtrate back through the contaminated filter element●The contaminant particles deposited on the inside of the filter elements are loosened and flushed into the back-flush line via the flush opening●Once the “back-flush time per filter element” has elapsed, the back-flushing valve is closed●In this way, all the filter elements are back-flushed, one after the other● A back-flushing cycle is complete once all the filter elements have been cleaned●The flow of filtrate is not interrupted during back-flushing ●The gear motor rotates the filter element mounting plate continuously as it passes underneath the filter elements to be cleaned●The pressure drop between filtrate side and back-flush line flushes a small amount of the filtrate back through the contaminated filter elements●The contaminant particles deposited on the inside of the filter elements are detached and carried away via the filter element mounting plate into the back-flush line●Once a pre-set time has elapsed, the gear motor stops and the electric back-flushing valve closes automatically● A back-flushing cycle is complete once all the filter elements have been cleaned●The number of circulations can be preset via the control ●The flow of filtrate is not interrupted during back-flushingFiltration Back-flushingOutletBack-flush lineInlet3. SPECIAL FEATURESConical filter elementsRobust wedge wire or SuperMesh filter elements madefrom stainless steel are used in the HYDAC AutoFilt ® RF4W automatic back-flushing filter. The conical shape of the filter elements provides maximum efficiency during filtration and optimum effectiveness during back-flushing.SuperFlush non-stick coatingFor waste-water treatment applications, the filter elements can also be given a special non-stick coating (SuperFlush).Advantages of the SuperFlush coating: ●Unique coating technology●Available for conical filter elements●Prevents particle build-up on the filter element surface●Gel-like particles do not adhere to the filter element surface ●Reduces biofouling●Increases the service life ●Increases efficiencyWedge wireSuperMesh –Wire mesh, sintered, withoutsupport structureWith Without SuperFlushNon-stick coating for filter elementsEfficiency of back-flushingFilter elements:cylindrical vs. conicallow high The conical shape and alignment of the filter elements allow uniform flow, resulting in a low pressure drop and effective cleaning of the filter elements.Advantages:●Fewer back-flushing cycles ●Lower back-flushing lossesto be back-flushed remains in the flushing position for only a few seconds. Rapid opening of the back-flushing valve generates a pressure surge in the filter element openings, providing an additional cleaning effect to the back-flushingprocess.closes during back-flushing of each filter element.4. FILTER CALCULATION** Please contact our Head Office if you have any queries regarding filter design®the presence of a pressure difference of at least 1.5 bar* between the filter outlet and the back-flush line●This minimum pressure difference is vital for the filter operation●Application data is determined using filter questionnaires ●The flow velocity of 4 m/s at the filter inlet should not be exceeded●The maximum permitted operating temperature for all AutoFilt ® RF4W is 80 °C●The minimum flow rate must not drop below 40 l/min clean condition must not exceed 0.2 bar●The pressure drop curve applies to filtration ratings of 50 µm to 1000 µm wedge wire and to 25 µm / 40 µm and 60 µm SuperMesh filter elements●The flow velocity of 4 m/s at the filter inlet should not be exceeded basis for selection of the AutoFilt ® RF4W.ÎIn particular, the higher contamination load in the cooling lubricant emulsion applications requires that the filter be calculated more generouslyCALCULATION TABLES5. FILTER CONFIGURATION** Other versions and customer-specific special solutions after consultation with our Head Office.392118118467 2367. DIMENSIONSRF4WL3-EPTRF4WL3-EUThe dimensions indicated have ± 10 mm tolerances.Technical modifications are reserved.Venting R e m o v a l h e i g h t B a c k -fl u s h i n g NOTEThe information in this brochure relates to the operating conditions and applications described.For applications and/or operating conditions not described please contact the relevant technical department. Subject to technical modifications.Process Technology GmbHD-66538 NeunkirchenTel.: +49 (0)6897 - 509-1241 Fax: +49 (0)6897 - 509-1278 Internet: E-mail:*************************。

全自动反冲洗过滤器一、概述我司生产的CNAF系列自动反冲洗过滤器，是一种自清洗密封过滤器，具有在线过滤、除污、排污功能，主要用于各种闭式循环系统（空调系统、工业冷却系统、取暖系统等）的循环水过滤、净化处理。

该系列除污器主要是根据进出水压力差进行反冲洗的操作，以达到自清洗滤网的功能。

二、选型说明：（1）介质工作压力：分为1.0 MPa，1.6 MPa，2.5 MPa,4.0 MPa（2）工作温度：≤100℃（3）过滤精度：0.8-5mm(特殊要求需另行设计)三、工作原理：反冲洗过滤器主要由优质碳钢筒体、滤筒、排污阀、水流导向阀、换向执行器、压差控制器、压力表等组成。

当过滤器工作时，水流由入口进入过滤器，经过滤网过滤，水中的杂质被滤网截留，洁净的水经出水口送出（见图1）。

当过滤器进出水压差达到0.06-0.08MPa之间（或出水压力过低，不能满足后置系统正常运行）时，则需要对滤网进行反冲洗。

关闭水流导向阀，水流经滤网内侧进行反冲洗，滤网截留的杂质经排污口排出，起到反向自动冲洗滤网的作用图1 正常过滤状态（水流导向阀开启）图2 反洗排污状态（水流导向阀关闭）四、外形尺寸参数:型号 进出水口径D L D1 排污孔径D2 CNAF-FC02-1.050 400 108 25CNAF-FC2.5-1.0 65 500 133 40CNAF-FC03-1.0 80 550 159 40CNAF-FC04-1.0100 600 159 50CNAF-FC05-1.0 125 640 219 50CNAF-FC06-1.0 150 700 273 65CNAF-FC08-1.0200 750 325 65CNAF-FC10-1.0 250 810 400 80CNAF-FC12-1.0 300 1100 460 80CNAF-FC14-1.0350 1200 530 80CNAF-FC16-1.0 400 1300 590 100CNAF-FC18-1.0 450 1500 690 100CNAF-FC20-1.0 500 1600 750 100CNAF-FC24-1.0 600 1700 880 100CNAF-FC28-1.0700 1900 1050 150CNAF-FC32-1.0800 2200 1200 150CNAF-FC36-1.0900 2400 1400 150CNAF-FC40-1.01000 2600 1600 150五、安装与使用:1、安装简单，只需按照设备筒体上箭头指示进水方向连接在管路上；2、设计、安装时应尽量考虑排污口在下部，便于杂物的顺利排放；3、排污管就近接入排水沟，且应保持排污顺畅；4、为便于观察系统工况和日常操作，应在进、出口安装压力表和手动阀门；5、控制器的设定方法：（1）出水压力值设定方法：系统运行后，观察进水压力值，将出水口电接点压力表下限值设定为低于进水压力值0.03-0.06MPa 之间，上限值设定为等于进水压力值或略低于进水压力值0.02MPa左右即可。

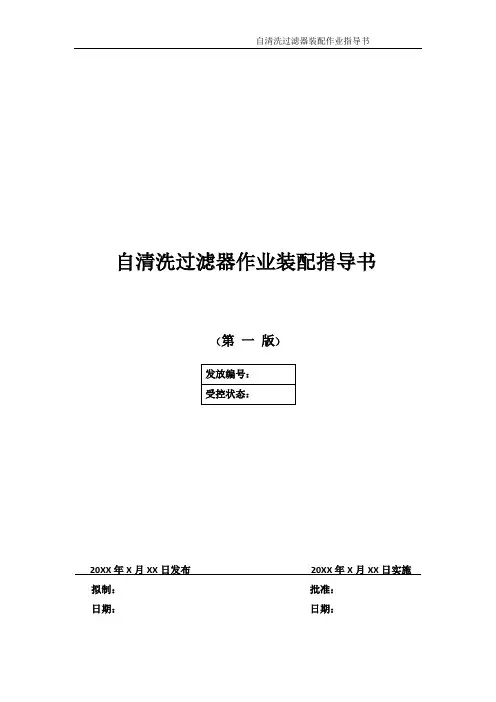

自清洗过滤器作业装配指导书（第一版）20XX年X月XX日发布20XX年X月XX日实施拟制：批准：日期：日期：目的本规程规定了BWMS自清洗过滤器装配前，装配中，装配后及试验的一般要求。

特殊要求在相关图样和有关技术文件件中加以说明。

本规程的编制目的是针对BWMS自清洗过滤器的装配工艺操作进行指导和质量控制。

2 适用范围BWMS 自清洗过滤器的生产装配。

3 引用标准4 产品设计图纸5 作业流程6 作业工艺6.1 工艺装备：过滤器装配架6.2 专用设备6.2.1 立式液压升降台6.2.2 装配工作台6.2.3 量具游标卡尺0—125mm 、直尺0—200mm6.2.4 工具装配必备工具6.2.5 辅料白棉布、棉纱、品管手套、电机油、毛刷6.3 自清洗过滤器装配工艺规程6.3.1 装配前的要求6.3.1.1 筒体，滤芯，清洗机构的装配必须符合图样和有关文件的规定，并符合本规程的要求。

6.3.1.2 根据装配图样和材料零件配置清单领取所需零部件及准备好所需的工具和必要的辅料；6.3.1.3 待装的零部件，包括自制件、外协/外购件、标准件等，应有检（试）验标识或标签，未经检（试）验的零部件不许进入待装区，对零部件的主要配合尺寸在装配前应进行必要的复查并记录，确认无误。

6.3.1.4 所有零部件应清洗干净，不允许有脏物和铁屑，并已倒去棱边和毛刺。

6.3.1.5 各零件的配合及摩擦面不允许有损伤。

如有轻微擦伤，在不影响使用性能的情况下，经检验部门同意后方可进行修理。

6.3.1.6 相互配合的零件表面必须洗擦干净，并涂以清洁的轻质润滑油，各螺纹配合面、垫环槽和外露螺栓孔涂钙剂润滑脂。

6.3.1.7 各种密封装置装配前，接触面必须涂以润滑油。

“O”型密封圈，“Y”型密封圈，及其它各种橡胶件，在装配前应仔细清除飞边，密封面不得有撕裂或其它缺陷，严禁用刮刀或砂轮刮磨。

6.3.1.8 滤芯在装配前应对滤网表面状况进行仔细检查，不得有明显的碰伤及变形，表面不得有油污、杂物等附着。

全自动反冲洗过滤器说明书北京筑恒科技有限公司目录1.概述2.应用条件3.外形结构4.安装步骤及要求5.运行操作6.设备特点7.产品使用领域8.注意事项9.保修说明一、设备概述全自动反冲洗过滤器采用机电一体化的设计、物理场处理的方式、阻力小、流量大、运行管理、费用极底、操作简单、维护方便。

全自动反冲洗过滤器在自主研发生产原创的第一代全自动过滤器基础上，经历九代的技术改进和科技创新研制的第十代全自动过滤器，获得了国家发明专利。

克服了原有设备正常运行及排污两个过程相对独立，无法实现不间断运行的问题。

实现了反洗、排污和正常运行同时进行，即设备运行过程中保持全流量过滤，真正实现了设备的全自动无人值守，是各水系统处理的最佳选择。

二、应用条件1、系统水质酸碱性PH>6.5总碱度<700mg/l (CaCO3计)总硬度+总碱度<800mg/l (CaCO3计)2水温：<0-90℃（流经水处理器的水温）3水压<1.0MPA （特殊可制造<2.5MPA）4浓缩倍率<3.5（指循环冷却水系统）5环境条件温度5℃-45℃湿度<90%（20℃以下）三、外形结构四、安装步骤及要求：1．打开包装箱，检查装箱设备型号与购物合同设备型号是否相符，装箱附件于清单是否一致，检查设备外观是否有损坏，如检查无异常，在进行安装。

2．将设备吊装到安装位置，吊装是严禁抓吊主机发射极部位，严禁碰撞控制器。

3.设备定位后将设备主机取下再焊接备用法兰，严禁定位后直接带主机焊接备用法兰，直接焊接有可能造成设备的永久损坏。

4.焊接完毕，待焊缝冷却后，再安装设备主机，安装时注意将控制器指示面板面向易于观察的方向。

5.设备主机安装完毕后，连接380 V，50HZ供电电源即可，用户电源插座控制器应小于1.50米。

6.本设备安装具体操作及验收要求按照《采暖与卫生工程施工及验收规范》（GB242-82）有关规定执行。

全⾃动⽆阀过滤器使⽤说明书全⾃动⽆阀过滤器使⽤说明书江苏江华⽔处理设备⼚⽬录1.⽤途2.⼯艺流程3.⼯作原理4.设备特点5.设备各部位性能说明6.设备规格说明7.全⾃动⽆阀过滤器技术数据表8.安装说明9.操作使⽤说明10.设备维修保养11.故障排除12. 附件1.⽤途本全⾃动⽆阀过滤器是中油吉林化建⼯程股份有限公司（简称JCC）在阿尔及利亚阿德拉尔（ADRAR）60×104t/a炼油⼚项⽬中循环⽔场的⽔净化处理设备，主要⽤于对循环⽔中的悬浮物、固体颗粒进⾏截留去除，使出⽔悬浮物（SS）含量＜10 mg/L（进⽔SS＜80 mg/L，处理⽔量：100m3/h。

本全⾃动⽆阀过滤器共4台，设备编号：FI-401201/1，FI-401201/2 ，FI-401101/1，FI-401101/2。

2.⼯艺流程2.1 过滤：进⽔出⽔2.2 反冲洗：排⼊沟渠3.⼯作原理过滤时，原⽔由⾼位配⽔箱经“U”形进⽔管进⼊过滤区，经过滤层过滤后由连通管上升到出⽔箱，当出⽔箱中⽔位超过出⽔管⼝时，清⽔由出⽔管流出。

过滤过程中，滤层的阻⼒不断增加，虹吸上升管中的⽔位不断上升，将虹吸管中的空⽓从虹吸下降管挤出，穿过⽔封逸⼊⼤⽓中。

当⽔位上升到虹吸辅助管管⼝时，⽔从虹吸辅助管流下，经抽⽓管抽除虹吸管中的空⽓，这时虹吸上升管和虹吸下降管中的⽔位同时上升，最终两者汇合，形成连续虹吸⽔流，于是出⽔箱及其它过滤区的清⽔对过滤层进⾏反冲洗，滤层膨胀，冲洗废⽔由虹吸下降管排⼊沟渠。

当出⽔箱中的⽔位降到虹吸破坏管管⼝以下时，虹吸破坏管进⽓，虹吸被破坏，反冲洗结束，设备重新开始过滤。

4.设备特点4.1 过滤器在运⾏时，过滤——投⼊反冲洗——终⽌反冲洗——恢复下⼀周期的过滤，均为⽔⼒⾃动运⾏，⽆需⼈员看管，运⾏费⽤低，管理⽅便，安全可靠；4.2 设备⼀体程度化，⾼位配⽔箱、过滤区、反冲洗装置等组装成⼀体，结构紧凑，⽤户只需做好设备基础和接通进出⽔管即可投⼊运⾏；4.3 设备由碳钢预制完成，安装简便；4.4本设备设有反冲洗⽔箱，占地⾯积少。

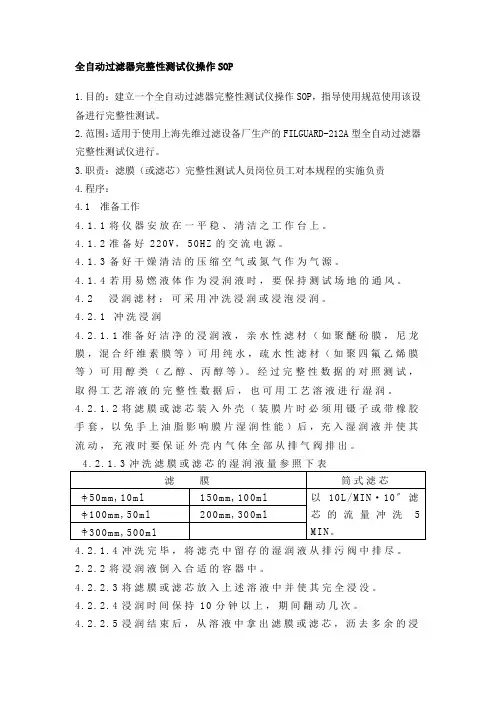

全自动过滤器完整性测试仪操作SOP1.目的：建立一个全自动过滤器完整性测试仪操作SOP，指导使用规范使用该设备进行完整性测试。

2.范围：适用于使用上海先维过滤设备厂生产的FILGUARD-212A型全自动过滤器完整性测试仪进行。

3.职责：滤膜（或滤芯）完整性测试人员岗位员工对本规程的实施负责4.程序：4.1 准备工作4.1.1将仪器安放在一平稳、清洁之工作台上。

4.1.2准备好220V，50HZ的交流电源。

4.1.3备好干燥清洁的压缩空气或氮气作为气源。

4.1.4若用易燃液体作为浸润液时，要保持测试场地的通风。

4.2 浸润滤材：可采用冲洗浸润或浸泡浸润。

4.2.1 冲洗浸润4.2.1.1准备好洁净的浸润液，亲水性滤材（如聚醚砏膜，尼龙膜，混合纤维素膜等）可用纯水，疏水性滤材（如聚四氟乙烯膜等）可用醇类（乙醇、丙醇等）。

经过完整性数据的对照测试，取得工艺溶液的完整性数据后，也可用工艺溶液进行湿润。

4.2.1.2将滤膜或滤芯装入外壳（装膜片时必须用镊子或带橡胶手套，以免手上油脂影响膜片湿润性能）后，充入湿润液并使其流动，充液时要保证外壳内气体全部从排气阀排出。

4.2.1.3冲洗滤膜或滤芯的湿润液量参照下表50mm,10m l100m m,50ml300m m,500m l4.2.1.4冲洗完毕，将滤壳中留存的湿润液从排污阀中排尽。

2.2.2将浸润液倒入合适的容器中。

4.2.2.3将滤膜或滤芯放入上述溶液中并使其完全浸没。

4.2.2.4浸润时间保持10分钟以上，期间翻动几次。

4.2.2.5浸润结束后，从溶液中拿出滤膜或滤芯，沥去多余的浸润液，将滤膜或滤芯装入滤壳。

4.2.2.6用水浸润滤膜或滤芯时，用40℃-50℃温水浸润效果更佳，但浸完后测试必须用室温水将其冷却至室温，以免产生误差。

4.3 开机插入电源，打开仪器背板上的电源开关，显示器显示校零等工作，此时面板上所有操作键被锁定。

待显示表示仪器正常，可以操作。

颗粒物，降低浊度，净化水质，减少系统污垢、菌藻、锈蚀等产生，以净化水质及保护系统其他设备正常工作的精密设备，水由进水口进入自清洗过滤器机体，由于智能化（P1C、PAC）设计，系统可自动识别杂质沉积程度，给排污阀信号自动全排污。

一、简介自清洗过滤器是在水处理行业应用比较广泛的设备，其简单的设计以及良好的性能使污水达到最佳的过滤效果。

主要组件有：电机、电控箱、控制管路、主管组件、滤芯组件、3161不锈钢刷、框架组件、传动轴、进出口连接法兰等。

自清洗过滤器克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点，具有对原水进行过滤并自动对滤芯进行清洗排污的功能，且清洗排污时系统不间断供水，可以监控过滤器的工作状态，自动化程度很高。

覆盖了由IoUn1到3000U1n 的各种过滤精度的需求。

自清洗过滤器，运行及控制不需外接任何能源就可以自动清洗过滤，自动排污。

反冲洗期间不断流，清洗过滤周期可以调节，自清洗过滤时间默认为10-60/s,清洗过滤损失水量只占过滤水量的0.08-0.6%;过滤精度可达10-3000微米;工作压力可达1OT.6Mpa;单台流量：4-4160m∕h°可立式、卧式、倒置任意方向任意位置安装，可用于工业、农业、市政电力、电子、医药、食品、印染、建筑、钢铁、冶金、造纸等各行各业水过滤。

等，同时降低水的浊度，减少污垢，同时保障后面设备正常工作及使用寿命的精密设备，它具有可自动排污的特点。

二、工作原理水由进水口进入过滤器，首先经过粗滤芯组件滤掉较大颗粒的杂质，然后到达细滤网，通过细滤网滤除细小颗粒的杂质后，清水由出水口排出。

在过滤过程中，细滤网的内层杂质逐渐堆积，它的内外两侧就形成了一个压差。

当这个压差达到预设值时，将开始自动清洗过程:排污阀打开，主管组件的水力马达室和水力缸释放压力并将水排出；水力马达室及吸污管内的压力大幅下降，由于负压作用，通过吸嘴吸取细滤网内壁的污物，由水力马达流入水力马达室，由排污阀排出，形成一个吸污过程。

LLW型转盘过滤器（或称滤布滤池）一、用途LLW型转盘过滤器（或称滤布滤池）是一种污水由滤布的外侧向内侧过滤（外进内出）的转盘式过滤装置，采用不锈钢滤布作为过滤介质，安装在配套设计的滤池内，其运行状态包括过滤、反冲洗和排泥等过程，它的作用在于去除污水中悬浮物等污泥细粒，使处理水SS浓度在10mg/l以下，处理效果稳定。

LLW型转盘过滤器广泛应用于给水处理、污水深度处理和中水回用处理、工业废水处理等领域。

二、工作原理与结构LLW型转盘过滤器主要由转盘过滤系统、清洗系统、排泥系统和自动控制系统等部分组成。

1. 过滤系统：转盘采用标准模块化设计，以多个伞形模块合成一个转盘，根据处理量的需要，在水平的中空轴上并列安装多个转盘。

过滤作业时，转盘处于停止转动状态，污水靠重力流入滤池内，通过转盘上的滤布由外向内进行连续过滤，滤液从中空轴排出。

2. 清洗系统：在过滤过程中，悬浮物等污泥细粒逐渐在滤布外侧吸附和积聚，过滤阻力渐增，造成滤池的水位升高，当水位到达设定值时，进入清洗程序。

清洗时，滤盘在连续过滤状态下，始作缓慢旋转，同时启动泵吸系统，将转盘内的过滤水连同滤布表面的积泥一并吸出。

过滤转盘通过阀组的切换，依次逐组交替清洗。

3. 排泥系统：在转盘滤池的池底设有集泥斗，池底采用穿孔管排泥，通过排泥泵将污泥回流至厂区处理系统。

4. 控制系统控制系统装有可编程序（PLC）控制器，采用手动/自动/远程三种操作方式，配备触摸屏，用于实时监视水位变化和滤盘的运行工况，运转数据的调整，以及各设备的报警和故障处理。

三、特点1. 将纤维滤布应用于微孔过滤技术中，高效阻截悬浮物。

2.采用重力进水过滤，毋须水泵提升水位。

3.转盘由扇形模块组合，连接简便，密封性能优越。

4.设计简洁，配套设备和附属部件少，全封闭机构，占地小。

5.整机采用全不锈钢制造，耐腐蚀性好，使用寿命长。

6.连续性运转，滤水能力大，设备闲置率低。

7.直接利用过滤水作反冲洗水，毋须外供冲洗水源。
