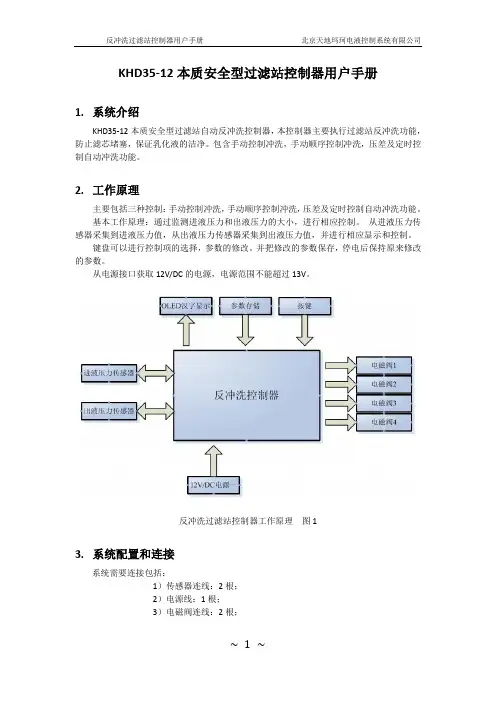

全自动反冲洗过滤器控制箱使用说明书

全自动反冲洗过滤器说明书北京筑恒科技有限公司目录1.概述2.应用条件3.外形结构4.安装步骤及要求5.运行操作6.设备特点7.产品使用领域8.注意事项9.保修说明一、设备概述全自动反冲洗过滤器采用机电一体化的设计、物理场处理的方式、阻力小、流量大、运行管理、费用极底、操作简单、维护方便。

全自动反冲洗过滤器在自主研发生产原创的第一代全自动过滤器基础上，经历九代的技术改进和科技创新研制的第十代全自动过滤器，获得了国家发明专利。

克服了原有设备正常运行及排污两个过程相对独立，无法实现不间断运行的问题。

实现了反洗、排污和正常运行同时进行，即设备运行过程中保持全流量过滤，真正实现了设备的全自动无人值守，是各水系统处理的最佳选择。

二、应用条件1、系统水质酸碱性PH>总碱度<700mg/l (CaCO3计)总硬度+总碱度<800mg/l (CaCO3计)2水温：<0-90℃（流经水处理器的水温）3水压< （特殊可制造<）4浓缩倍率<（指循环冷却水系统）5环境条件温度5℃-45℃湿度<90%（20℃以下）三、外形结构四、安装步骤及要求：1．打开包装箱，检查装箱设备型号与购物合同设备型号是否相符，装箱附件于清单是否一致，检查设备外观是否有损坏，如检查无异常，在进行安装。

2．将设备吊装到安装位置，吊装是严禁抓吊主机发射极部位，严禁碰撞控制器。

3.设备定位后将设备主机取下再焊接备用法兰，严禁定位后直接带主机焊接备用法兰，直接焊接有可能造成设备的永久损坏。

4.焊接完毕，待焊缝冷却后，再安装设备主机，安装时注意将控制器指示面板面向易于观察的方向。

5.设备主机安装完毕后，连接380 V，50HZ供电电源即可，用户电源插座控制器应小于米。

6.本设备安装具体操作及验收要求按照《采暖与卫生工程施工及验收规范》（GB242-82）有关规定执行。

五、运行操作1、有旁通管道的系统，使用全自动反冲洗过滤器前，应先打开旁通阀，关闭水处理设备进出口阀，通水将管路中杂物冲洗干净；无旁通管道的系统，应在通水前检查管路中有施工残留物，以免杂物损伤设备。

全自动自清洗过滤器操作规程一、引言全自动自清洗过滤器是一种先进的水处理设备，能够实现自动清洗、过滤和循环的功能，广泛应用于工业、农业、民用等领域。

为了确保过滤器的正常运行和操作人员的安全，制定本操作规程。

本规程适用于全自动自清洗过滤器的操作和维护。

二、操作规程1. 开机前准备a) 检查全自动自清洗过滤器是否与电源连接正常。

b) 检查进出水管道是否连接牢固。

c) 检查清洗水源是否正常供应。

2. 启动过滤器a) 打开电源总开关，确认过滤器上的指示灯亮起。

b) 打开主控面板，按照操作界面的提示进行设定。

3. 过滤器正常运行a) 观察电子指示屏上的运行状态，确保各项参数正常。

b) 注意观察进出水压力，若发现异常应及时停机检修。

c) 根据实际情况，灵活调整过滤器的工作模式和运行时间。

4. 定期清洗a) 根据设备的使用情况，制定合理的清洗周期，一般建议每1-2周进行一次清洗。

b) 在清洗前，确保关闭进出水阀门，避免清洗液流失。

c) 按照操作界面的指示，启动清洗程序。

d) 清洗完毕后，及时关闭清洗液排放阀门。

5. 故障处理a) 如果出现故障，应立即停机检修，不得擅自操作。

b) 若无法处理故障，请及时联系设备供应商或专业维修人员。

三、安全操作注意事项1. 操作人员应具备相关的专业知识和技能，严禁未经培训人员操作设备。

2. 在操作过程中，应佩戴防护手套和眼镜，避免直接接触滚筒和管道。

3. 不得随意改变设备参数和设定值，以免影响设备的正常运行。

4. 在清洗过程中，要注意避免热水或化学药品溅入皮肤或眼睛。

5. 停机维修前，必须断开电源和进出水管道，确保操作人员的安全。

四、维护保养1. 定期检查设备的电线、管道等连接部位，确保无松动或漏水现象。

2. 定期检查设备的滤网和滚筒，清除其中的杂质和沉积物。

3. 定期检查设备的运行参数，如进出水压力、温度等，保持在正常范围内。

4. 根据设备的使用情况，定期更换滤芯和密封件，确保设备的正常运行。

反冲洗过滤器装置操作说明书
一、开机操作：
将电源开关选到合位，运行指示灯亮起，说明设备已有电源。

二、手动操作：
隔暴柜上有两个按钮，绿色为设备强制反冲洗按钮，，按绿色反冲按钮，设备按流程进行反冲洗工作。

按黄色报警复位按钮，设备取消故障状态。

柜子前面有电位器旋装开关，用于调节反冲阀反冲时间（往左时间减少，往右时间增大，1-30S可调），过滤状态时运行指示灯长亮，当设备反冲时运行指示灯闪亮。

二、自动操作:
设备自动运行是根据现场压差变送器送入到PLC的信号，当达到设备出厂设定值（200KPa）时，按照出厂设定时间（5秒）延时，设备开始按流程（见下面流程图）进行反冲洗工作。

当设备达到设定值（DCS可以设定），进行自动操作时，设备将禁止手动启动操作和DCS启动操作，等自动完成后重新进入新一轮的反冲洗工作才可以手动操作（各种信号反冲互为屏蔽）。

三、DCS操作：
1、设备强制反冲
DCS上有软和硬按钮，按设备按钮，设备按流程进行（见下面流程图）反冲洗工作。

2、设备参数设定
DCS设有压差启动设定（默认值200Kpa）
过滤阀门关闭保持时间设定（默认值3秒）
反冲阀门打开启动时间设定（默认值5秒）
过滤阀门打开保持时间设定（默认值3秒）
反冲阀门关闭启动时间设定（默认值3秒）
自动定时反冲启动时间设定（默认值720分）
四、故障操作
当PLC故障时，故障指示灯长亮，当阀位故障时指示灯闪亮，当系统在反冲时，如果在当前阀门有故障，设备保持当前反冲状态，等待复位指令，按故障复位按钮后，设备将继续下一个反冲，如果其他阀门有故障，设备将继续反冲。

工作流程:。

全自动反冲洗过滤器使用说明书安徽固德环保科技有限公司全自动反冲洗过滤器设备结构与工作原理全自动反冲洗过滤器主要由优质碳钢筒体、特殊结构的不锈钢楔形滤网、碟阀及排污装置所组成。

当过滤器工作时，碟阀处于开启状态，水流由入口进入过滤器，经过滤网过滤到出口。

当过滤器需要排污时，关闭蝶阀，打开排污阀，水流经滤网前半段过滤，部分水流由出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，起到反向自动冲洗滤网的作用。

这样整个冲洗过程系统可正常运行，无需停机。

操作方法全自动反冲洗过滤器有自动和手动两种操作方式一、手动操作过程把换档开关拨至手动档，进行开、关阀手动控制。

二、自动操作过程1、把换档开关拨至自动档进行全自动控制。

2、根据水质的实际情况相应调节正常过滤时间和反冲洗时间。

3、正常过滤时间可在24小时之内任意调节，设定方式可参照KG316T微电脑时控开关说明书。

4、冲洗时间可根据排污口水质在24小时之内任意调节设定。

注： 1、安装调试时，应在手动操作方式下进行。

调试完毕后，蝶阀应在开启状态，排污球阀应在关闭状态下，才能进行全自动方式。

2、在电器故障情况下，使用执行器上的手动孔进行曲柄手动控制。

3、产品出厂前，本公司已预设置正常过滤时间为24小时，反冲洗时间为60秒。

4、阀在安装过程中作适当调整，阀体水平安装。

技术参数及规格尺寸规格型号A（mm）L（mm）重量（Kg）进出口尺寸 d(mm)最大流量（T/h）mm inGD-2PZ 410 340 20 50 2 25 19GD-2.5PZ 410 340 25 65 2.2 25 28GD-3PZ 500 400 35 80 3 25 50GD-4PZ 580 470 45 100 4 40 80GD-5PZ 640 530 60 125 5 40 125GD-6PZ 730 610 80 150 6 50 180GD-8PZ 900 750 150 200 8 50 320GD-10PZ 1050 900 180 250 10 50 490GD-12PZ 1300 1100 200 300 12 65 710GD-14PZ 1450 1250 266 350 14 65 970GD-16PZ 1600 1350 377 400 16 65 1260GD-18PZ 1800 1500 445 450 18 100 1590GD-20PZ 2000 1650 603 500 20 100 1970GD-24PZ 2200 1800 797 600 24 150 2850售后服务承诺“以令人信赖的产品与个人来换取公众的信任”是我们的质量方针，我们在交给您优质可靠产品的同时，对售后服务作如下承诺：一、产品保修一年，终身维修。

全自动反冲洗过滤器说明书北京筑恒科技有限公司目录1.概述2.应用条件3.外形结构4.安装步骤及要求5.运行操作6.设备特点7.产品使用领域8.注意事项9.保修说明一、设备概述全自动反冲洗过滤器采用机电一体化的设计、物理场处理的方式、阻力小、流量大、运行管理、费用极底、操作简单、维护方便。

全自动反冲洗过滤器在自主研发生产原创的第一代全自动过滤器基础上，经历九代的技术改进和科技创新研制的第十代全自动过滤器，获得了国家发明专利。

克服了原有设备正常运行及排污两个过程相对独立，无法实现不间断运行的问题。

实现了反洗、排污和正常运行同时进行，即设备运行过程中保持全流量过滤，真正实现了设备的全自动无人值守，是各水系统处理的最佳选择。

二、应用条件1、系统水质酸碱性PH>6.5总碱度<700mg/l (CaCO3计)总硬度+总碱度<800mg/l (CaCO3计)2水温：<0-90℃（流经水处理器的水温）3水压<1.0MPA （特殊可制造<2.5MPA）4浓缩倍率<3.5（指循环冷却水系统）5环境条件温度5℃-45℃湿度<90%（20℃以下）三、外形结构四、安装步骤及要求：1．打开包装箱，检查装箱设备型号与购物合同设备型号是否相符，装箱附件于清单是否一致，检查设备外观是否有损坏，如检查无异常，在进行安装。

2．将设备吊装到安装位置，吊装是严禁抓吊主机发射极部位，严禁碰撞控制器。

3.设备定位后将设备主机取下再焊接备用法兰，严禁定位后直接带主机焊接备用法兰，直接焊接有可能造成设备的永久损坏。

4.焊接完毕，待焊缝冷却后，再安装设备主机，安装时注意将控制器指示面板面向易于观察的方向。

5.设备主机安装完毕后，连接380 V，50HZ供电电源即可，用户电源插座控制器应小于1.50米。

6.本设备安装具体操作及验收要求按照《采暖与卫生工程施工及验收规范》（GB242-82）有关规定执行。

为了达到最佳效果及避免故障，请在使用此过滤器前认真阅读此使用手册。

只有在阅读并完全理解所有安全信息后才能使用此过滤器。

反冲洗过滤器 DN25(支架控制器)使用手册件号: 221697 (美国) 件号: 222660 (中国)带三位四通电磁阀件号: 216455 带液压手动三位四通阀反冲洗过滤器 (支架过滤器) – DN25件号: 222660 图号. 86-105893-01件号: 221697 图号. 86-105893-02件号: 216445 图号. 86-105893-03目录目录 (2)安全信息 (2)说明 (3)功能 (3)技术数据 (4)开关标识 (5)更换过滤器元件 (5)只能在规定的使用参数内使用此反冲洗过滤器。

任何修理和维护都只能在系统泄压后进行。

如果反冲洗过滤器与其他的过滤器连接在一起，那么所有的过滤器都必须要泄压。

截止阀不能安装在冲洗出液口，因为反冲洗是在高压下进行的。

当进行修理和维护时，要确保穿着保护装备。

为了确保过滤器和/或者系统的安全操作，必须定期更反冲洗过滤器 (支架过滤器) – DN25件号: 222660 图号. 86-105893-01 件号: 221697 图号. 86-105893-02 件号: 216445 图号. 86-105893-03支架过滤器NG25用作主/全流量压力过滤器。

在液压系统中，它起到保持、过滤及去除液体中的杂质的作用。

水和HFA 可以用作供液液体。

液压系统中的污染物主要是铁屑、油漆、密封橡胶、尘土和水垢所引起的。

这些杂质被传到系统的任何角落。

鉴于阀开关精确度，持续增加液压设备性能导致高需求。

在这之中，通过优化阀体与控制活塞的配合公差来达到此要求。

引发阀元件堵塞的杂质将引发功能即刻故障。

被过滤的液体通过公接头DN25流入过滤器。

正常位置时，液体可以在进液（Pin ）和出液（Pout ）之间流动。

液体流过过滤芯F1和F2后被过滤，然后从出液口流出。

全自动自清洗过滤器产品手册上海徐净环保设备有限公司工作原理ZQ系列全自动自清洗过滤器是一种全自动在线自清洗水过滤器，过滤器网内安装一套不锈钢刷，或吮吸扫描器，或丝刷+吮吸组合，以上装置由减速电机带动旋转，在过滤器端盖上或底部安装一个电动排污阀。

工作时，浊水由进水口进入，通过不锈钢楔形网过滤污物。

净水由出水口流出，当污物聚集过多时，造成过滤不畅，腔体压力上升，当进出水的压力差值达到一定值时（预先设定），压差开关发出信号给控制器，控制器启动减速机电机，带动内部装置旋转刷掉或吮吸污物杂质。

同时打开电动排污阀，排出污物，清洗时间约为1分钟，自清洗期间无需断流，排污压力损失不超过0.05MPa，流量损失不超过1%。

设备分类按控制方式，可分为手动、自动两种类型；按清洗方式，可分为刷式、吮吸式、刷吸式三种类型；按构造方式，可分为L、Y型两种类型。

技术参数最高水温50℃反冲时间60-120秒反冲耗水量约500公升(水压4kg时)电源380v 、50HZ、3相、控制器：220v产品特点1） 过滤精度默认为 100 微米，且从 100 至 3000 微米可选，过滤面积大，纳污量高， 用户可根据实际工况定制。

2）清洗方式简单，且清洗循环电子监控，可实现自动清洗排污。

全自动自清洗过滤 器控制系统中的参数可调节。

3）设有电机过载保护，可有效保护电机。

4）具有在清洗排污时不间断供水、无需旁路的特点，且清洗时间短，排污耗水量少， 不超过总流量的 1%。

5）维修性强、安装拆卸简便易行。

6）与用户管线的连接方式为法兰连接，法兰采用国标法兰，通用性强。

电机功率0.03-0.75kw过滤器机壳 碳钢或不锈钢 滤网 不锈钢(编织、烧结、楔形)过滤精度50-3000微米Y 型自清洗过滤器技术参数及规格尺寸L 型自清洗过滤器技术参数及规格尺寸规格型号进出口 尺寸 DNL1 mmL2 mmL mmD mmH mm最大 流量 t/h 重量 KgZQ-50Y(S/Z) 50 500 710 330 159 550 19 50 ZQ-80Y(S/Z) 80 550 710 330 159 550 50 52 ZQ-100Y(S/Z) 100 670 810 430 219 670 80 76 ZQ-125Y(S/Z) 125 690 820 430 219 680 125 80 ZQ-150Y(S/Z) 150 800 950 480 273 720 180 114 ZQ-200Y(S/Z) 200 900 1050 560 325 850 320 154 ZQ-250Y(S/Z)250120013507444261050490260 规格 型号进出口尺寸DN最大 流量 t/hA mmB mm排污 mm型号说明：如：Z Q （S/X ）-150 Y (S/Z)S 表示手动控制，Z 表示自动控制 表示为Y 型表示进出口经：DN150mm表示自清洗过滤器(S 刷式，X 吮吸式，SX 刷+吮吸结合)用户选型参考因素：▲系统处理水量，设备进出口通径；▲杂质过滤精度要求；▲系统工况要求，如：动力源、管道压力、空间布局、温度；▲过滤水体的水质状况；▲对于含强酸、强碱或其他特殊水质等情况，应用户要求特殊定制；▲过滤絮状物，原则上不选用刷式清洗，应选用吮吸式清洗设计．主要应用领域：1、空调暖通系统：有效降低悬浮物及浊度，解决冷凝器、冷却器等系统堵塞问题，使除垢设备及药剂的效果达到最佳，提高系统运行效率；2、钢铁：用于原料场、烧结球团厂水处理过滤、高炉、轧机、连铸机等系统冷却水过滤，高压水除磷系统杂质过滤；3、汽车制造：涂装生产线、冷却循环水系统，在汽车、拖拉机、摩托车、发动机制造水处理工序都有广泛应用；4、发电厂：用于电厂锅炉高纯水制备的精度预处理部分，发电机冷却循环水、密封用水的过滤；5、石油化工：在循环水场做旁滤处理，可单机或多机型并联主处理，代替滤料过滤，减少滤料过滤负荷，可避免大量的冲洗耗水，节约成本；6、农业园林及造纸：在有喷头、喷嘴系统中，应减少由于杂质所造成的设备堵塞、磨损，因此需要选择高精度、高自动化过滤产品；7、给水及污水处理：用于预处理系统中，提高系统运行效率；8、矿山：过滤井下喷淋水，保证系统工作正常；9、机械、食品或其他：对系统进行自动、精密过滤，用来防止冷却水系统堵塞。

颗粒物，降低浊度，净化水质，减少系统污垢、菌藻、锈蚀等产生，以净化水质及保护系统其他设备正常工作的精密设备，水由进水口进入自清洗过滤器机体，由于智能化（P1C、PAC）设计，系统可自动识别杂质沉积程度，给排污阀信号自动全排污。

一、简介自清洗过滤器是在水处理行业应用比较广泛的设备，其简单的设计以及良好的性能使污水达到最佳的过滤效果。

主要组件有：电机、电控箱、控制管路、主管组件、滤芯组件、3161不锈钢刷、框架组件、传动轴、进出口连接法兰等。

自清洗过滤器克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点，具有对原水进行过滤并自动对滤芯进行清洗排污的功能，且清洗排污时系统不间断供水，可以监控过滤器的工作状态，自动化程度很高。

覆盖了由IoUn1到3000U1n 的各种过滤精度的需求。

自清洗过滤器，运行及控制不需外接任何能源就可以自动清洗过滤，自动排污。

反冲洗期间不断流，清洗过滤周期可以调节，自清洗过滤时间默认为10-60/s,清洗过滤损失水量只占过滤水量的0.08-0.6%;过滤精度可达10-3000微米;工作压力可达1OT.6Mpa;单台流量：4-4160m∕h°可立式、卧式、倒置任意方向任意位置安装，可用于工业、农业、市政电力、电子、医药、食品、印染、建筑、钢铁、冶金、造纸等各行各业水过滤。

等，同时降低水的浊度，减少污垢，同时保障后面设备正常工作及使用寿命的精密设备，它具有可自动排污的特点。

二、工作原理水由进水口进入过滤器，首先经过粗滤芯组件滤掉较大颗粒的杂质，然后到达细滤网，通过细滤网滤除细小颗粒的杂质后，清水由出水口排出。

在过滤过程中，细滤网的内层杂质逐渐堆积，它的内外两侧就形成了一个压差。

当这个压差达到预设值时，将开始自动清洗过程:排污阀打开，主管组件的水力马达室和水力缸释放压力并将水排出；水力马达室及吸污管内的压力大幅下降，由于负压作用，通过吸嘴吸取细滤网内壁的污物，由水力马达流入水力马达室，由排污阀排出，形成一个吸污过程。

实用文案全自动反冲洗过滤器说明书北京筑恒科技有限公司目录1.概述2.应用条件3.外形结构4.安装步骤及要求5.运行操作6.设备特点7.产品使用领域8.注意事项9.保修说明一、设备概述全自动反冲洗过滤器采用机电一体化的设计、物理场处理的方式、阻力小、流量大、运行管理、费用极底、操作简单、维护方便。

全自动反冲洗过滤器在自主研发生产原创的第一代全自动过滤器基础上，经历九代的技术改进和科技创新研制的第十代全自动过滤器，获得了国家发明专利。

克服了原有设备正常运行及排污两个过程相对独立，无法实现不间断运行的问题。

实现了反洗、排污和正常运行同时进行，即设备运行过程中保持全流量过滤，真正实现了设备的全自动无人值守，是各水系统处理的最佳选择。

二、应用条件1、系统水质酸碱性PH>6.5计)总碱度<700mg/l (CaCO3总硬度+总碱度<800mg/l (CaCO计)32水温：<0-90℃（流经水处理器的水温）3水压<1.0MPA （特殊可制造<2.5MPA）4浓缩倍率<3.5（指循环冷却水系统）5环境条件温度5℃-45℃湿度<90%（20℃以下）三、外形结构四、安装步骤及要求：1．打开包装箱，检查装箱设备型号与购物合同设备型号是否相符，装箱附件于清单是否一致，检查设备外观是否有损坏，如检查无异常，在进行安装。

2．将设备吊装到安装位置，吊装是严禁抓吊主机发射极部位，严禁碰撞控制器。

3.设备定位后将设备主机取下再焊接备用法兰，严禁定位后直接带主机焊接备用法兰，直接焊接有可能造成设备的永久损坏。

4.焊接完毕，待焊缝冷却后，再安装设备主机，安装时注意将控制器指示面板面向易于观察的方向。

5.设备主机安装完毕后，连接380 V，50HZ供电电源即可，用户电源插座控制器应小于1.50米。

6.本设备安装具体操作及验收要求按照《采暖与卫生工程施工及验收规范》（GB242-82）有关规定执行。
