SF6气体密度继电器通用技术规范

  • 格式：docx
  • 大小：13.57 KB
  • 文档页数：6

SF6气体密度继电
器
通用技术规范
本规范对应的专用技术规范目录
SF6气体密度继电器物资采购标准
技术规范使用说明
1、本标准技术规范分为通用部分、专用部分。

2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写《项目单位技术差异表》并加盖该网、省公司物资部（招投标管理中心）公章, 与辅助说明文件随招标计划一起提交至招标文件审查会：
①改动通用部分条款及专用部分固化的参数；
②项目单位要求值超出标准技术参数值；
③需要修正污秽、温度、海拔等条件。

经标书审查会同意后，对专用部分的修改形成《项目单位技术差异表》（表4）,放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

5、技术规范专用部分由项目单位根据工程情况编写，其中带“xx”的文字和技术参数及“项目单位填写”的部分由各项目单位根据工程实际情况和需要必须全面认真填写; 空白部分的参数根据需要选择填写;表格中带下划线的技术参数由项目单位和设计院根据工程具体情况更改，不带下划线的技术参数为固化技术参数，技术规范专用部分技术参数表中项目单位与投标人均不需要填写的部分栏目，项目单位应以“一”表示。

6、投标人应逐项响应技术规范专用部分中相应内容。

填写投标人响应部分，应严格按技术规范专用部分的“招标人要求值” 一栏填写相应的投标人响应部分的表格。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“表5投标人技术偏差表”外，必要时应提供相应试验报告。

7、货物需求一览表中数量各项目单位和设计院必须填写，如不能确定准确数量，可
以填写估算数量。

1总则 (1)
1.1一般规定 (1)
1.2投标人应提供的资格文件 (1)
1.3工作范围和进度要求 (1)
1.4技术资料 (1)
1.5标准和规范 (1)
1.6必须提交的技术数据和信息 (2)
2性能要求 (2)
3主要技术参数 (2)
4外观和结构要求 (2)
5验收及技术培训 (2)
6技术服务 (2)
附录R供货业绩 (3)
附录B仪器配置表 (3)
1总则
1.1一般规定
1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

1.1.2投标人须仔细阅读包括本技术规范（通用部分和专用部分）在内的招标文件阐述的全部条款。

投标人提供的SF6气体密度继电器应符合招标文件所规定的要求。

1.1.3本招标文件采购标准规范提出了对SF G气体密度继电器技术上的规范和说明。

1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本采购标准规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准与投标人所执行的标准不一致时，按要求较高的标准执行。

1.1.5如果投标人没有以书面形式对本采购标准规范的条文提出差异,则意味着投标人提供的产品完全符合本招标文件的要求。

如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。

1.1.6本采购标准规范将作为订货合同的附件，与合同具有同等的法律效力。

本采购标准规范未尽事宜，由合同签约双方在合同谈判时协商确定。

1.1.7本采购标准规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。

1.1.8本招标文件采购标准规范中通用部分各条款如与采购标准规范专用部分有冲突，以专用部分为准。

1.2投标人应提供的资格文件
投标人应按以下内容和顺序提供详实投标资料。

如果以下资质不满足要求、投标资料不详实、严重漏项将导致废标：
（1）投标人应建立了完善的质量保证体系，并出具ISO 9000系列或等同质量体系的证书。

（2）按附录A提供业绩资料。

（3）填写采购标准规范专用部分中的技术参数响应表。

（4）填写采购标准规范专用部分中的技术差异表。

（5）投标人应提供生产计划进度表。

（6）投标人应提供同种产品的月生产能力。

（7）授权机构出具的三年以内型式试验或委托试验报告有效复印件。

（8）按附录B填写仪器配置表。

1.3工作范围和进度要求
13.1本采购标准规范仅适用于技术专用部分货物需求一览表中所列SFe气体密度变送器的设计、制造、试验、包装、供货和服务等技术要求。

13.2交货时间如有延误，卖方应及时将延误交货的原因、后果及采取的补救措施等向买方说明。

13.3术资料
设备交付时应提供以下资料：
（1）产品（包括进口产品）正确完整的中文技术手册及使用说明书；
（2）保修书1份：
（3）产品合格证：
（4）装箱清单：
（5）校验报告。

13.4准和规范
除采购标准规范和图纸中要求的技术条件外，卖方还将再次确认下表标准的最新版本（以文字形式通知买方），并遵照最新标准要求执行，并将最新标准通知买方。

表1标准和规范
标方认可，或选择其中较高标准。

13.5须提交的技术数据和信息
13.5.1个投标人应提供1.2中要求的技术资料和技术数据，投标人提供的技术数据应为产品的性能保证数据，这些数据将作为合同的一部分，任何与这些数据的偏差都应经过买方的同意。

13.5.2方提供SFe气体密度继电器的特性参数和其他需要提供的信息。

13.5.3方提供SFe气体密度继电器使用单位的使用报告。

2性能要求
1）具有现场指示并带有报警接点输出功能。

2）各部件应装配牢固，不得有锈蚀、裂纹、孔洞及其它影响测量或控制性能的缺陷。

3）为了适应被控制设备操作时的强烈振动，应采取必要的减振措施，充油的产品不得渗漏。

4）数码显示的发光管应均匀清晰，不应出现残缺或闪烁现象。

5）密度继电器的封印装置在不损坏封印的情况下，应不能触及到内部机件。

3主要技术参数
1）漏气率：不大于1 X 10-9Pa-m3/so
2）测量范围：-O.IMPa〜0.9MPa
3）绝缘电阻：各组输出接点回路之间、接点与外壳之间绝缘电阻不低于20MQ。

4）接点导通电阻：密度继电器接点导通后其直流电阻值应不大于5。

4外观和结构要求
13.5.4SFe气体密度继电器应标明所测介质为SFs气体。

2）新制造的密度继电器涂层应均匀光洁、无明显剥脱现象。

表玻璃应无色透明，不应有妨碍读数的缺陷和损伤。

3）输出接点端子应能牢靠地与外部接线。

4）充注防振油的密度继电器，其内部的防振油应清亮透明无杂质，无渗漏现象。

5）产品标志
6）密度继电器上应有如下标志：制造单位或商标：计量单位和数字：准确度等级或最大允许误差：额定压力；接点端子号及动作值：出厂编号：静电敏感部件应有防静电标志。

5验收及技术培训
1）卖方应配合买方对产品的校验工作。

2）卖方应负责对买方进行培训，并提供相应的培训资料。

6技术服务
1）设备的免费质保期不低于1年；
2）设备终身维修；
3）卖方对售后服务的需求必须在24小时答复，在48小时内提供技术服务；
4）卖方长期为买方提供备件采购和供应服务。

附录A供货业绩
供货业绩表投标人名称：_______________________
附录B
仪器配置表。

合集下载

SF6密度继电器的检验)

SF6密度继电器的检验)


4.如何对SF6气体密度继电器进行校验？

下面就SF6气体密度继电器检验方法进行分析: 4.1 利用SF6设备充气过程对密度继电器进行检验 (1)温度影响较大，很难保证准确度。 (2)利用SF6贮气瓶上的表计读数，精确度很差，也不能 保证准确度。 (3)SF6密度继电器实际应用于降压过程，而用充气过程 来检验，与实际应用情况不符，也影响检验准确度。
非常高兴有机会与大家一起 交流和学习！
主讲人
SF6密度继电器的检验及接口解决方案介绍
1 概述 在SF6电气设备中，SF6气体是主要的绝缘介质和灭 弧介质，其绝缘强度和灭弧能力均取决于SF6气体 的密度，密度越高，性能越好。但是，由于制造、 运行、维护等方面的原因，漏气现象在所难免，当 密度降低时，将会带来两方面的危害：一是气体绝 缘设备耐压强度的降低；二是断路器开断容量下降。
基于密度继电器的相关信息





经青海中试所检测后的报告显示，投运3年以上的国 产开关使用的SF6密度监控装置的不合格率超过30%， 存在严重的安全隐患，安全事故屡有发生。 经青海中试所最新信息：该所07年6月份校验一批国 内一厂家生产的密度继电器，合格率惊人的低（51只 只有3只合格）。 据福建省电力公司技术监督简报（热工）第67期报道： 校验94只，不合格有23只，不合格率为24.4%。 高压电器报到：安徽淮北局一台35KV开关因密度继电 器失效，漏气而分闸而引起开关爆炸。 2006年，云南曲靖一台35KV开关因密度继电器失效， 漏气而分闸而引起开关及变压器爆炸。
SF6气体密度继电器校验仪工作原理

SF6 P-T曲线
SF6气体密度继电器校验仪工作原理图(全密封)
密度继电器现场校验连接图

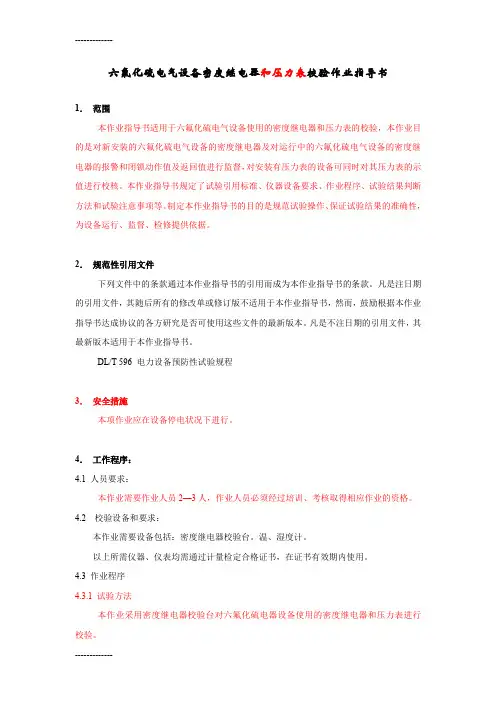

(整理)六氟化硫电气设备气体密度继电器作业指导书2004
