SEL保护概述我公司卖的比较多的SEL装置有SEL2020，SEL2030，SEL551，SEL351A，SEL587，SEL387，SEL311L，SEL300G，SEL311C等，早期的SEL501，SEL287，SEL267，SEL251等。
目前应用最广泛的是SEL2030，SEL551，SEL351A，SEL587，SEL387，掌握这五种装置的使用及便于学习掌握其他装置，而且大多的SEL站就可以进行调试。
下面对这五种装置进行简要介绍：SEL2030是SEL的通讯管理机，负责SEL装置的通讯工作。
SEL551主要用做线路保护，能实现电流保护，其他非电量保护，重合闸功能。
SEL351A主要用于变压器后备和电容器保护，能实现电流保护，电压保护，非电量保护，频率保护，重合闸功能等SEL587，SEL387主要用作变压器差动保护，后备过流保护，非电量保护等。
SEL系列微机保护装置中，定值逻辑的继电器字有一定的规律，掌握这些规律有很大的帮助，描述如下：1.数字方面的规律：50：代表定时限电流保护元件；51：代表反时限电流保护元件；87：代表差动保护元件；79：代表重合闸元件；27：代表低压保护元件；59：代表过压保护元件；81：代表低周减载元件；25：代表同期元件；2．字母方面的规律：P：代表相电流元件Q：代表负序电流元件G：代表不平衡电流元件（内部计算）N：代表独立引入的零序电流元件SV：代表装置内部的定时器T：代表启动的元件延时到PU：代表定时器的延时启动定值DO：代表定时器的延时返回定值SEL站的调试流程一．调试前的准备1．焊接通讯电缆保护装置在保护装置侧还需要把7，8针短接。
2将装置定值中的RID改成调度编号或柜号（要求全站唯一），这样在配参数时可自动保存在SEL2030中，对比较大的站，可以避免通讯电缆太多出现混乱，根据各个站的情况来区别对待。
3．组网DF3610（或其它通讯管理机）通过RS232串口方式采用MODBUS规约同SEL 保护管理机（本文约定SEL2030）通讯，SEL保护管理机通过点对点RS232串口方式采用SEL规约与SEL模块通讯。

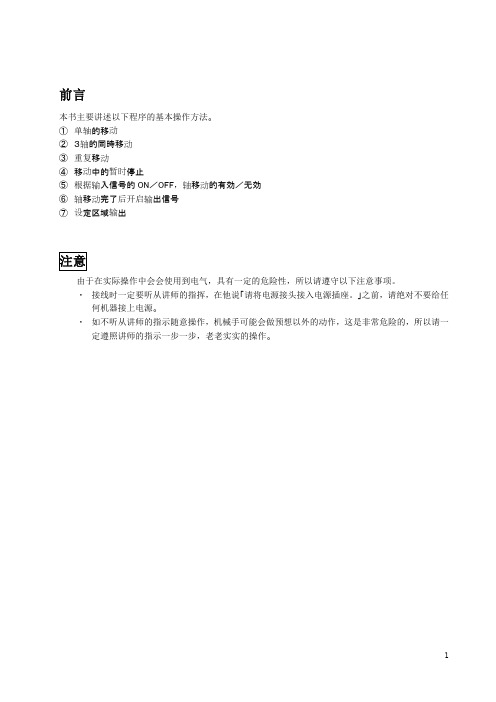

前言本书主要讲述以下程序的基本操作方法。
①单轴的移动②３轴的同時移动③重复移动④移动中的暂时停止⑤根据输入信号的ON／OFF，轴移动的有効／无効⑥轴移动完了后开启输出信号⑦设定区域输出注意由于在实际操作中会会使用到电气，具有一定的危险性，所以请遵守以下注意事项。
・接线时一定要听从讲师的指挥，在他说「请将电源接头接入电源插座。
」之前，请绝对不要给任何机器接上电源。
・如不听从讲师的指示随意操作，机械手可能会做预想以外的动作，这是非常危险的，所以请一定遵照讲师的指示一步一步，老老实实的操作。
目录１．绝对归零（X－SEL） (3)２．试运行（运行程序例） (3)３．输入位置数据 (3)４．制作运转程序 (12)５．输出区域信号 (35)１．绝对归零（ＤＳ３轴）如是ＤＳ３轴的话，请根据X-SEL Ｊ／Ｋ型号的说明书进行绝对归零。
在这个操作之后即使是关闭电源的重启也无须再作绝对归零。
由于ＴＴ是增量样式，虽然无需做绝对归零，但程序须要在开始时做原点恢复。
之后只要不关闭电源，原点恢复就只须做此一次就行。
２．试运行（运行程序例）（１）请将切换程序的数据开关拨到「０１」位置。
（２）然后将功能按钮（开始按钮）拨到ON。
（３）可以认为驱动轴已经开始进行画图。
ＴＴ的话，用切换程序的数据开关来指定程序Ｎｏ。
，使程序在开始按钮拨到ON时就能实行。
【ＤＳ３轴】（１）将Ｉ／Ｏ检验速断开关的「ＩＮ７」拨到ＯＮ。
（２）再将速断开关的「ＩＮ０」拨到ＯＮ。
（３）可以认为驱动轴已经开始进行画图。
Ｘ-ＳＥＬ的话，可以从外部指定程序Ｎｏ。
，使开始信号一输入程序就能实行。
（出厂时的标准设定）※速断开关「ＩＮ７」为选择程序Ｎｏ．键，速断开关「ＩＮ０」为信号开始键。
３．输入位置数据（１）输入位置数据。
请双击（鼠标左键）「位置」（２）请在[位置No．选择]对话框跳出来后左击「OK」。
＊在对话框中可以选择希望表示的位置范围。
（３）跳出[位置数据编辑]画面。
过流/重合闸继电器技术数据主要特点：• 相、接地和负序过流保护• ANSI和IEC标准的反时限过流保护• 带顺序配合的多次重合闸功能• 增强型的SELogic控制方程可创建传统的或高级的保护逻辑方案• 本地/远方控制逻辑可切换控制方案、操作线路断路器等• 顺序事件记录（SER）报告和事件报告储存在非易失的存储器中• 可选的安装方式、后面板端子、输出接点和通信接口方式• 需量表计• 支持ASCII、SEL LMD和Modbus RTU规约SEL-551适用于新建和改造变电站• 变电站配电馈线保护—包括重合闸功能• 工业、企业配电馈线保护—包括套管电流互感器输入• 配电母线保护—包括过流或快速母线跳闸方案• 变压器组保护—包括专门的中性点电流互感器的输入• 电容器、电抗器和线路断路器保护等• 可选择屏面安装型式SEL-551 继电器应用图1：SEL-551可适用于电力系统的各种应用场合硬件概述硬件选项：• 机架或屏面安装型式• 后面板常规固定端子或接插型连接端子（见图7和图8）• 大电流分断的输出接点：10A 在L/R=40ms 125Vdc（仅包含在接插型连接端子选项内，见图8）• EIA-232或EIA-485串行通信口，两种串口选择都包括解调的IRIG-B时钟码输入（见图7和图8）图2：SEL-551的输入、输出和通信接口SEL-551 继电器应用举例 AC/DC 接线图图3：SEL-551为变电站配电馈线提供过流保护和重合闸（包括快速母线跳闸方案）对安装了线路重合闸的场合，SEL-551的接线与图3相同。
图4：SEL-551为工业配电馈线提供过流保护（电流输入通道IN连接一套管式电流互感器）套管电流互感器也常被称为零序、接地故障或窗式电流互感器图5：SEL-551继电器为Δ/Y变压器组提供过流保护如对一个带三次绕组的变压器组提供过流保护，SEL-551的接线同图5基本相同。
电流输入通道IN可与三次绕组的电流互感器连接。

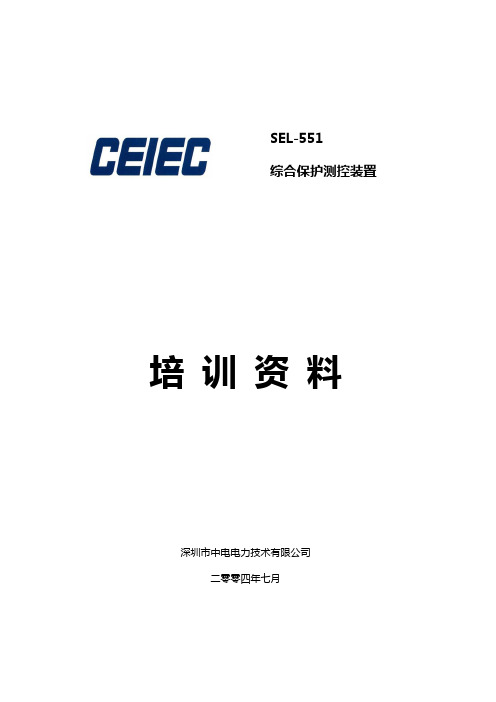

SEL-551综合保护测控装置培训资料深圳市中电电力技术有限公司二零零四年七月深圳市中电电力技术有限公司目录目录一概述 (1)二功能说明 (4)三安装接线 (11)四定值整定 (17)五面板操作及信号 (20)六SELogic控制方程及继电器逻辑 (25)七应用及维护操作 (30)八故障处理 (34)九主要技术参数 (36)一概述1.1主要功能SEL-551继电器是一种集保护、测量、监视、控制、逻辑编程功能于一体的过电流重合闸综合保护测控装置。
它包括各种继电器元件，可实现过电流保护和重合闸控制，其相、接地、中性点保护元件可以完全独立整定。
SEL-551继电器具有强大的可编程逻辑控制功能，可以实现复杂的电流保护及控制功能。
1.1.1保护功能采用相、负序、零序接地、中性点接地过电流元件及其它继电器元件的组合来保护馈线及其它设备，各种继电器元件组合实现的保护功能主要包括：◆六段瞬时/定时限相过电流保护◆二段瞬时/定时限负序过电流保护◆二段瞬时/定时限零序接地过电流保护◆二段瞬时/定时限中性点接地过电流保护◆相反时限过电流保护◆零序接地反时限过电流保护◆中性点接地反时限过电流保护◆负序反时限过电流保护1.1.2 监视和测量◆交流三相电量测量功能包括瞬时量测量、需求量测量。
◆事件报告和顺序事件记录1.1.3 重合闸控制最少的控制开关和接线简化了二次控制回路，重合闸次数可达到四次，重合闸的启动和闭锁可满足不同的运行方式。
1.1.4 自动化功能可编程逻辑控制方程可构造自动化方案。
继电器的通信串口提供了远方通信功能。
图一 SEL-551功能框图1.2 保护控制元件 ANSI 标准代号 元 件 名 称50 瞬时过电流元件51 反时限过电流元件79 重合闸元件 SEL-551 Relay/1断路器馈线79重合闸5250P G Q 50N 51N /3母线中性接地中性接地反时限51P G QSEL ogic ®控制方程高精度计量事件报告和顺序事件记录*LCD 面板线路断路器监控*可选功能相、零序、负序相、零序、负序反时限二功能说明2.1 保护特性SEL-551继电器包含相、负序、零序和中性点过电流元件。

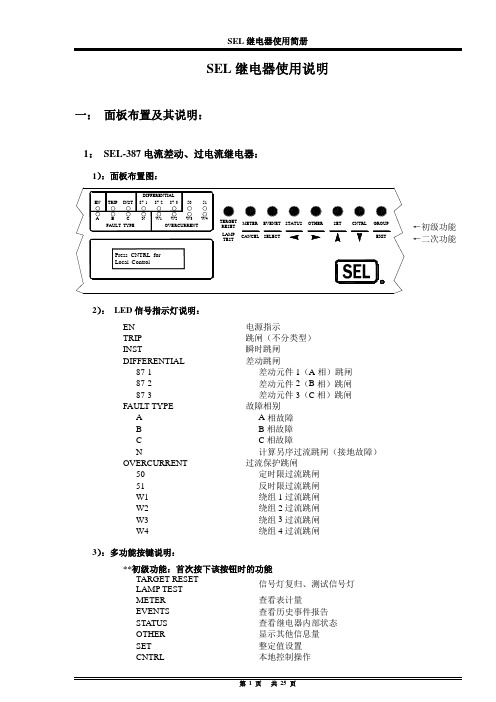

SEL继电器使用说明一：面板布置及其说明：←初级功能←二次功能INST 瞬时跳闸DIFFERENTIAL 差动跳闸87-1 差动元件1（A相）跳闸87-2 差动元件2（B相）跳闸87-3 差动元件3（C相）跳闸FAULT TYPE 故障相别A A相故障B B相故障C C相故障N 计算另序过流跳闸（接地故障）OVERCURRENT 过流保护跳闸50 定时限过流跳闸51 反时限过流跳闸W1 绕组1过流跳闸W2 绕组2过流跳闸W3 绕组3过流跳闸W4 绕组4过流跳闸3）：多功能按键说明：**初级功能：首次按下该按钮时的功能TARGET RESET信号灯复归、测试信号灯LAMP TESTMETER 查看表计量EVENTS 查看历史事件报告STA TUS 查看继电器内部状态OTHER 显示其他信息量SET 整定值设置CNTRL 本地控制操作GROUP 当前整定组查看**二次功能：第二次按下该按钮时的功能CANCEL 撤销当前操作SELECT 确认当前操作←光标左移→光标右移↑光标上移↓光标下移EXIT 返回初始状态←初级功能←二次功能INST 瞬时跳闸COMM 纵联保护（带通信通道）跳闸SOTF 后加速跳闸50 定时限过流跳闸51 反时限过流跳闸81 低周波跳闸FAULT TYPE 故障相别A A相故障B B相故障C C相故障G 计算另序过流跳闸（接地故障）N 中性线另序过流跳闸（接地故障）79 重合闸RS 重合闸在复归（准备）状态CY 重合闸在进行周期中LO 重合闸在闭锁状态3）：多功能按键说明：**初级功能：首次按下该按钮时的功能TARGET RESET信号灯复归、测试信号灯LAMP TESTMETER 查看表计量EVENTS 查看历史事件报告STATUS 查看继电器内部状态OTHER 显示其他信息量SET 整定值设置CNTRL 本地控制操作GROUP 当前整定组查看**二次功能：第二次按下该按钮时的功能CANCEL 撤销当前操作SELECT 确认当前操作←光标左移→光标右移↑光标上移↓光标下移EXIT 返回初始状态←初级功能←二次功能INST 瞬时跳闸A A相故障B B相故障C C相故障N 中性线另序过流跳闸（接地故障）RS 重合闸在复归（准备）状态LO 重合闸在闭锁状态3）：多功能按键说明：**初级功能：首次按下该按钮时的功能TARGET RESET信号灯复归、测试信号灯LAMP TESTMETER 查看表计量EVENTS 查看历史事件报告STA TUS 查看继电器内部状态OTHER 显示其他信息量SET 整定值设置CNTRL 本地控制操作EXIT 返回初始状态**二次功能：第二次按下该按钮时的功能CANCEL 撤销当前操作SELECT 确认当前操作←光标左移→光标右移↑光标上移↓光标下移二：SEL继电器使用说明：1：面板按钮的使用说明：1）：LED信号灯的复归及测试：当按下信号灯复归、测试按钮时：①所有前面板的LED点亮1秒，②所有自保持的信号LED（除79重合LED和EN电源LED）被熄灭（解除）。
