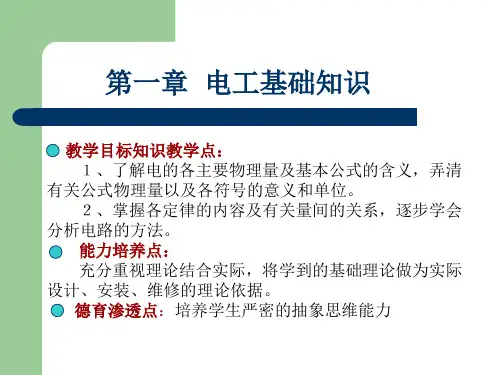

电工基础(机电培训)

电工基础培训资料

一、电的基本概念

电，是我们日常生活和工作中不可或缺的一部分。它既神秘又常见，既强大又危险。要成为一名合格的电工，首先要理解电的一些基本概念。

电荷是电的基本粒子，分为正电荷和负电荷。同种电荷相互排斥，异种电荷相互吸引。电流则是电荷的定向移动形成的，就像水流一样，从高电位流向低电位。电压是推动电荷定向移动形成电流的原因，它类似于水压，水压越大，水流就越急，电压越高，电流也就越大。电阻则是对电流的阻碍作用，不同的材料电阻大小不同，就像不同粗细的水管对水流的阻碍不同一样。

二、电路的组成和基本定律

一个简单的电路通常由电源、导线、开关和负载组成。电源提供电能，就像水库提供水一样；导线负责传输电能，如同水管输送水；开关控制电路的通断，好比水龙头控制水流；负载则是消耗电能的设备，比如灯泡、电动机等。

在电路中，有几个重要的定律需要掌握。欧姆定律指出，通过一段导体的电流与这段导体两端的电压成正比，与这段导体的电阻成反比，即 I ＝ U ／ R 。基尔霍夫定律包括电流定律和电压定律。电流定律说的是在任何一个节点处，流入的电流之和等于流出的电流之和；电压定律则表明在任何一个闭合回路中，各段电压的代数和为零。

三、电工工具和测量仪器

作为电工，熟悉和正确使用各种工具及测量仪器是必不可少的。常见的电工工具如螺丝刀、钳子、扳手等，用于安装和拆卸电气设备。而测量仪器则有万用表、兆欧表、示波器等。

万用表可以测量电压、电流、电阻等多种电学量。使用万用表时，要选择正确的量程和测量挡位，确保测量结果的准确性。兆欧表主要用于测量电气设备的绝缘电阻，判断设备的绝缘性能是否良好。示波器则能够直观地显示电信号的波形，帮助我们分析电路的工作状态。

四、安全用电知识

安全用电是电工工作的重中之重。触电事故可能会对人体造成严重的伤害，甚至危及生命。因此，了解触电的原因和预防措施至关重要。

触电的原因主要有直接接触带电体、间接接触带电体以及跨步电压触电等。为了预防触电，我们要做好绝缘防护，使用符合标准的电气设备和工具，安装漏电保护器，以及遵守安全操作规程。

电工基础培训资料

在现代社会中，电已经成为了我们生活和工作中不可或缺的一部分。无论是家庭中的电器设备，还是工业生产中的大型机器，都离不开电的支持。而作为一名电工，掌握扎实的电工基础知识是至关重要的。接下来，让我们一起深入了解电工基础的相关内容。

一、电路的基本概念

电路是电流通过的路径，它由电源、导线、开关和负载等组成。电源是提供电能的装置，比如电池、发电机等；导线用于连接电路中的各个部分，传输电能；开关用于控制电路的通断；负载则是消耗电能的设备，如灯泡、电动机等。

电流是电荷的定向移动形成的，它的单位是安培（A）。电流的大小用电流表来测量。电压是使电路中形成电流的原因，它的单位是伏特（V）。电压的大小用电压表来测量。电阻是导体对电流的阻碍作用，它的单位是欧姆（Ω）。电阻的大小与导体的材料、长度、横截面积和温度等因素有关。

二、欧姆定律

欧姆定律是电学中的重要定律，它表明在一段电路中，通过导体的电流与导体两端的电压成正比，与导体的电阻成反比。用公式表示为：I ＝ U ／ R，其中 I 表示电流，U 表示电压，R 表示电阻。 例如，如果一个电阻为 10 欧姆的导体两端的电压为 20 伏特，那么通过该导体的电流为 2 安培。

三、电路的连接方式

电路有串联和并联两种基本连接方式。

串联电路中，电流只有一条路径，各用电器依次相连。串联电路中电流处处相等，总电压等于各部分电压之和，总电阻等于各部分电阻之和。

并联电路中，电流有多条路径，各用电器并列连接在电路的两点之间。并联电路中干路电流等于各支路电流之和，各支路电压相等且等于电源电压，总电阻的倒数等于各支路电阻倒数之和。

四、电功率

电功率是表示电流做功快慢的物理量，它等于单位时间内电流所做的功。电功率的单位是瓦特（W）。电功率的计算公式为：P ＝ W ／ t

＝ UI，其中 P 表示电功率，W 表示电功，t 表示时间，U 表示电压，I

表示电流。

例如，一个灯泡的电功率为 100 瓦特，工作 10 小时所消耗的电能为 1 千瓦时（度）。

电工基础知识培训课件完整版

一、教学内容

1. 电工基础概念：包括电流、电压、电阻、电路等基本概念；

2. 电工基本元件：介绍常用的电阻器、电容器、电感器等元器件及其特性；

3. 简单电路分析：讲解电路的基本连接方式，分析串联、并联电路的特点及计算方法。

二、教学目标

1. 理解并掌握电工基础概念，能正确区分电流、电压、电阻等基本参数；

2. 识别并了解常见电工元器件的符号、特性及用途；

3. 学会分析简单电路，掌握串联、并联电路的计算方法。

三、教学难点与重点

1. 教学难点：电路分析方法、串联并联电路的计算；

2. 教学重点：电工基础概念、元器件特性、电路连接方式。

四、教具与学具准备

1. 教具：电工基础课件、电路图示、实验器材（电阻器、电容器、电感器等）；

2. 学具：笔记本、教材、计算器。

五、教学过程

1. 导入：通过介绍生活中常见的电工现象，引发学生对电工知识的学习兴趣；

2. 理论讲解： （1）讲解电工基础概念，阐述电流、电压、电阻等基本参数；

（2）介绍常见电工元器件的符号、特性及用途；

（3）分析电路的基本连接方式，讲解串联、并联电路的特点；

3. 实践操作：

（1）展示电路图，让学生识别并分析电路；

（2）分组进行实验，观察并记录实验数据；

4. 例题讲解：讲解串联、并联电路的计算方法，引导学生学会分析电路；

5. 随堂练习：布置相关练习题，巩固所学知识；

六、板书设计

1. 板书左侧：列出电工基础概念、元器件符号、特性等；

2. 板书中间：展示电路图，标注串联、并联连接方式；

3. 板书右侧：列出计算公式、例题及答案。

七、作业设计

1. 作业题目：

（1）简述电流、电压、电阻的定义及单位；

（2）分析下列电路图，计算电路中的总电阻、总电流、各支路电压；

（3）根据实验数据，绘制电阻、电流、电压之间的关系图。

2. 答案：

机电工培训计划

第一部分：课程介绍

1.1 培训目标

机电工是现代工业生产中不可或缺的技术人员，他们在机械设备、电气控制、自动化系统等方面扮演着重要的角色。本培训旨在帮助学员掌握机电工作的基本技能，了解相关理论知识，并能够熟练应用于实际工作中。

1.2 课程内容

本培训课程内容包括但不限于以下几个方面：

- 机械基础知识：包括机械零件的组装与拆卸、机械传动原理、机械加工技术等。

- 电气基础知识：包括电路原理、电气元件知识、电气控制系统等。

- 自动化系统：包括PLC编程、传感器应用、自动化装配线等。

- 安全知识：包括机械设备安全操作、电气安全检修、劳动保护知识等。

1.3 学员要求

本培训面向初学者和已有一定工作经验的机电工作人员，学员需具备一定的数理基础和工程技术理论知识。

第二部分：培训安排

2.1 学时安排

本培训课程共分为8个模块，每个模块为2周，一周5天，每天8小时，总共320学时。具体模块和内容如下：

- 模块一：机械基础知识

- 模块二：电气基础知识

- 模块三：自动化系统概论

- 模块四：PLC编程

- 模块五：传感器应用

- 模块六：自动化装配线

- 模块七：安全知识 - 模块八：实践操作和案例分析

2.2 培训教材

本培训使用的教材包括《机械制造基础》，《电工基础知识》，《自动化系统设计与应用》，《安全生产技术》等相关书籍和资料。

2.3 培训实施

本培训采用理论教学与实践操作相结合的方式，每个模块结束后进行相应的理论考试和实际操作测试，学员需要通过考核方可进行下一模块的学习。

第三部分：培训评估

3.1 学员评估

学员在培训结束后需进行闭卷考试，考核内容包括模块学习的理论知识和实践操作技能，学员根据成绩获得相应的结业证书。

3.2 教师评估

培训结束后，学员对本次培训进行满意度调查，对培训教师的教学水平和培训内容提出建议，以便不断改进培训质量。

第四部分：培训师资

4.1 专业教师
