最新中职电工基础期末考试试题(第四套)(加工制造类)机电设备安装与维修

中职生电工基础试题及答案电工基础试题及答案一、选择题1. 以下哪个单位用于测量电压？A) 安培 B) 瓦特 C) 伏特 D) 欧姆答案：C) 伏特2. 下面哪个元件用于控制电流的方向？A) 电容器 B) 电感器 C) 开关 D) 电阻答案：C) 开关3. 以下哪个符号代表直流电源？A) AC B) DC C) AC/DC D) ACDC答案：B) DC4. 以下哪个元件用于存储电荷？A) 电容器 B) 电感器 C) 开关 D) 电阻答案：A) 电容器5. 电阻的单位是什么？A) 安培 B) 瓦特 C) 伏特 D) 欧姆答案：D) 欧姆二、填空题1. 电阻的计算公式是：R = _______。

答案：U/I2. 用于测量电流的仪器是：________。

答案：安培计3. 电容器的单位是：________。

答案：法拉4. 用于测量电压的仪器是：_________。

答案：伏特计5. 电流的计算公式是：I = _______。

答案：Q/t三、简答题1. 请简要解释什么是电流。

答：电流是电荷在单位时间内通过一个导体截面的量度。

它的方向是电荷正向流动的方向，单位是安培（A）。

2. 解释一下欧姆定律。

答：欧姆定律规定了电流、电压和电阻之间的关系。

根据欧姆定律，电流（I）等于电压（U）与电阻（R）的比值，即I = U/R。

当电压保持不变时，电流和电阻成反比关系；当电阻保持不变时，电流和电压成正比关系。

四、应用题1. 一个电路中有一个电阻为4欧姆的电阻器，通过电阻器的电流为2安培。

求该电路的电压是多少伏特？答：根据欧姆定律，电压（U）等于电流（I）乘以电阻（R），即U = I * R。

所以，U = 2A * 4Ω = 8伏特。

2. 一个电路中的电阻为10欧姆，通过电路的电流为5安培。

求该电路的电压是多少伏特？答：同样根据欧姆定律，U = I * R = 5A * 10Ω = 50伏特。

以上是中职生电工基础试题及答案，希望对你的学习有所帮助。

中职机电专业试题及答案一、选择题1. 电动机的启动电流通常为额定电流的多少倍？A. 2-3倍B. 3-5倍C. 5-7倍D. 7-10倍答案：B2. 以下哪个选项不属于PLC的基本组成？A. 输入单元B. 输出单元C. 显示器D. 中央处理单元答案：C3. 以下哪个传感器不属于光电传感器？A. 光电二极管B. 光电三极管C. 光敏电阻D. 压力传感器答案：D4. 伺服电机与步进电机相比，其主要优点是什么？A. 价格更低B. 精度更高C. 体积更小D. 能耗更低答案：B5. 以下哪个选项不是数控机床的组成部分？A. 数控系统B. 伺服系统C. 液压系统D. 传动系统答案：C二、填空题6. 电气控制电路中，_______用于控制电路的通断。

答案：接触器7. PLC的英文全称是_______。

答案：Programmable Logic Controller8. 伺服电机的控制方式主要有_______和_______两种。

答案：开环控制、闭环控制9. 数控机床的坐标轴通常包括_______轴、_______轴和_______轴。

答案：X轴、Y轴、Z轴10. 工业机器人的三大核心部件包括_______、_______和_______。

答案：控制器、驱动器、执行器三、简答题11. 简述数控机床的特点。

答案：数控机床具有高精度、高效率、操作简便、自动化程度高等特点。

它能够根据程序自动完成复杂的加工任务，大大提高了生产效率和加工质量。

12. 解释什么是PLC的扫描周期。

答案：PLC的扫描周期是指PLC从输入扫描开始到输出刷新结束的整个处理过程所需的时间。

它决定了PLC处理输入输出信号的频率，是衡量PLC性能的一个重要指标。

四、计算题13. 已知一台电动机的额定功率为10kW，额定电压为380V，求其额定电流。

答案：根据功率公式 P = V * I，可得 I = P / V = 10000 /380 ≈ 26.32A。

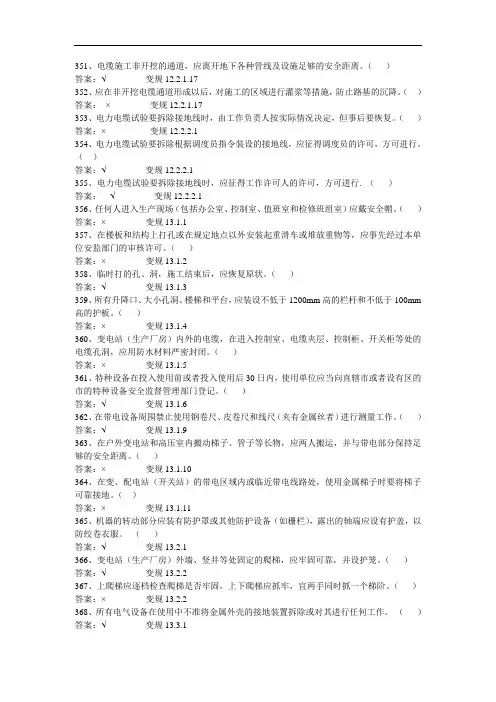

351、电缆施工非开挖的通道，应离开地下各种管线及设施足够的安全距离。

（）答案：√ 变规12.2.1.17352、应在非开挖电缆通道形成以后，对施工的区域进行灌浆等措施，防止路基的沉降。

（）答案：×变规12.2.1.17353、电力电缆试验要拆除接地线时，由工作负责人按实际情况决定，但事后要恢复。

（）答案：×变规12.2.2.1354、电力电缆试验要拆除根据调度员指令装设的接地线，应征得调度员的许可，方可进行。

（）答案：√ 变规12.2.2.1355、电力电缆试验要拆除接地线时，应征得工作许可人的许可，方可进行. （）答案：√ 变规12.2.2.1356、任何人进入生产现场（包括办公室、控制室、值班室和检修班组室）应戴安全帽。

（）答案：×变规13.1.1357、在楼板和结构上打孔或在规定地点以外安装起重滑车或堆放重物等，应事先经过本单位安监部门的审核许可。

（）答案：×变规13.1.2358、临时打的孔、洞，施工结束后，应恢复原状。

（）答案：√ 变规13.1.3359、所有升降口、大小孔洞、楼梯和平台，应装设不低于1200mm高的栏杆和不低于100mm 高的护板。

（）答案：×变规13.1.4360、变电站（生产厂房）内外的电缆，在进入控制室、电缆夹层、控制柜、开关柜等处的电缆孔洞，应用防水材料严密封闭。

（）答案：×变规13.1.5361、特种设备在投入使用前或者投入使用后30日内，使用单位应当向直辖市或者设有区的市的特种设备安全监督管理部门登记。

（）答案：√ 变规13.1.6362、在带电设备周围禁止使用钢卷尺、皮卷尺和线尺（夹有金属丝者）进行测量工作。

（）答案：√ 变规13.1.9363、在户外变电站和高压室内搬动梯子、管子等长物，应两人搬运，并与带电部分保持足够的安全距离。

（）答案：×变规13.1.10364、在变、配电站（开关站）的带电区域内或临近带电线路处，使用金属梯子时要将梯子可靠接地。

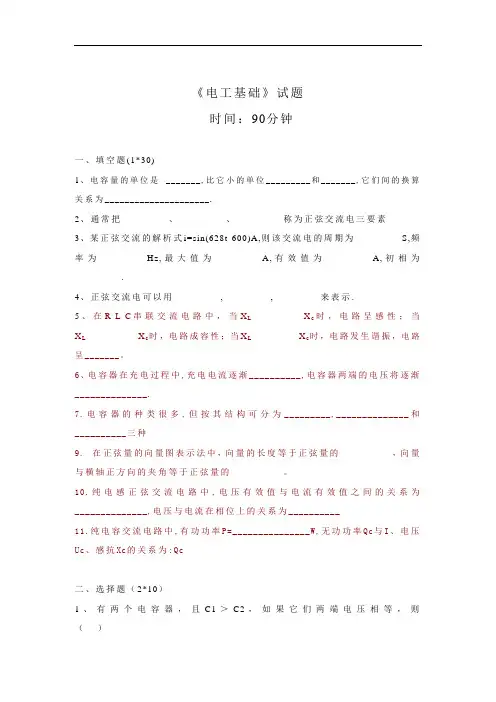

《电工基础》试题时间：90分钟一、填空题(1*30)1、电容量的单位是_______,比它小的单位_________和_______,它们间的换算关系为_____________________.2、通常把_________、_________、_________称为正弦交流电三要素3、某正弦交流的解析式i=sin(628t-600)A,则该交流电的周期为_________S,频率为_________Hz,最大值为_________A,有效值为_________A,初相为_________.4、正弦交流电可以用_________,_________,_________来表示.5、在R-L-C串联交流电路中，当X L__________X c时，电路呈感性；当X L__________X c时，电路成容性；当X L_________X c时，电路发生谐振，电路呈_______。

6、电容器在充电过程中,充电电流逐渐__________,电容器两端的电压将逐渐______________.7.电容器的种类很多,但按其结构可分为_________,______________和__________三种9. 在正弦量的向量图表示法中，向量的长度等于正弦量的__________，向量与横轴正方向的夹角等于正弦量的__________。

10.纯电感正弦交流电路中,电压有效值与电流有效值之间的关系为______________,电压与电流在相位上的关系为__________11.纯电容交流电路中,有功功率P=_______________W,无功功率Qc与I、电压Uc、感抗Xc的关系为:Qc_____________二、选择题（2*10）1、有两个电容器，且C1＞C2，如果它们两端电压相等，则（）C1所带的电荷量较多（2）C2所带的电荷量较多（3）两者所带的电荷量相等2、在以空气为介质的平行板电容器中，若插入相对介电常数为εr的介质，则电容量（）（1）增大（2）减小（3）不变3.两个正弦交流电路的解析式是：i1=10sin（314t+300）A，i2=14.14sin(314t+450) A,这两个式中交流电流相同的是__________(1)最大值(2)有效值(3). 频率(4). 初相位4.已知交流电路中，某理想元件的阻抗与频率成反比，则该元件是__________ (1)电阻(2)电感(3)电容(4).不能确定5..下列关于纯电容的说法中正确的为_________(1)在纯电容电路中，有效值、最大值、瞬间值均满足欧姆定律(2)在纯电容电路中，只有有效值满足欧姆定律(3)纯电容的容抗与频率成正比(4)纯电容在一个周期内消耗的有功功率为零5.在RL串联正弦交流电路中,电阻上电压为16v,电感上电压为12V,则总电压为( )(1)28V (2)20V (3)4V6.在纯电容正弦交流电路中,增大电源频率时,其他条件不变,电路中电流将( )(1)增大(2)减小(3)不变7.若电路中某元件两端的电压u=10sin(314t+π/4)v;电流i=5sin(314t+3π/4),则该元件是( )(1)电阻(2)电感(3)电容8.在电阻电感串联再与电容并联后,总电流( )(1)增大了(2)减小了(3)不一定9.在纯电阻正弦交流电路中,下列各式正确的是( )(1)i=U/R (2)I=U/R (3)I=u/R10.交流电的周期越长,说明交流电变化得( )(1)越快(2)越慢三、判断题（1*10）1.只有成品的电容器元件中才有电容( )2.平行板电容器相对面积增大,其电容量也增大( )3.加到电容器两端的电压越大,流过电容的电流就越大( )4.电容器充放电的快慢可以用时间常数来衡量,时间常数越大,充放电速度越快( )5.在纯电感正弦交流电路中,电流与电压同相位( )6.在R-L-C串联正弦交流电路中,电压超前电流φ( )7.在R-L-C串联正弦交流电路中,当发生谐振时电路中的电流最小( )8.在纯电容正弦交流电路中,容抗随电源频率增大而增大( )9在纯电感正弦交流电路中,感抗与电源频率成正比( )10.在纯电感正弦交流电路中阻抗三角形与功率三角形是相似三角形( )四、计算题1.将阻值为30欧的电阻和感抗为40欧的电感串联后接到u=311sin(314t+300)V 的电源上。

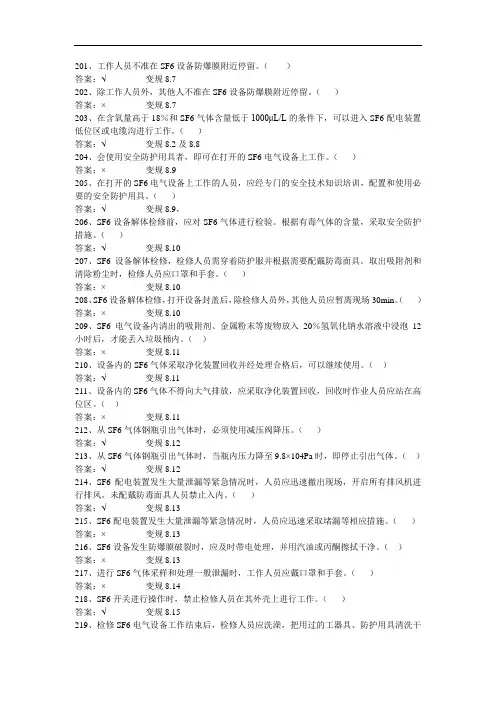

201、工作人员不准在SF6设备防爆膜附近停留。

（）答案：√ 变规8.7202、除工作人员外，其他人不准在SF6设备防爆膜附近停留。

（）答案：×变规8.7203、在含氧量高于18％和SF6气体含量低于1000μL/L的条件下，可以进入SF6配电装置低位区或电缆沟进行工作。

（）答案：√ 变规8.2及8.8204、会使用安全防护用具者，即可在打开的SF6电气设备上工作。

（）答案：×变规8.9205、在打开的SF6电气设备上工作的人员，应经专门的安全技术知识培训，配置和使用必要的安全防护用具。

（）答案：√ 变规8.9，206、SF6设备解体检修前，应对SF6气体进行检验。

根据有毒气体的含量，采取安全防护措施。

（）答案：√ 变规8.10207、SF6设备解体检修，检修人员需穿着防护服并根据需要配戴防毒面具。

取出吸附剂和清除粉尘时，检修人员应口罩和手套。

（）答案：×变规8.10208、SF6设备解体检修，打开设备封盖后，除检修人员外，其他人员应暂离现场30min。

（）答案：×变规8.10209、SF6电气设备内清出的吸附剂、金属粉末等废物放入20％氢氧化钠水溶液中浸泡12小时后，才能丢入垃圾桶内。

（）答案：×变规8.11210、设备内的SF6气体采取净化装置回收并经处理合格后，可以继续使用。

（）答案：√ 变规8.11211、设备内的SF6气体不得向大气排放，应采取净化装置回收，回收时作业人员应站在高位区。

（）答案：×变规8.11212、从SF6气体钢瓶引出气体时，必须使用减压阀降压。

（）答案：√ 变规8.12213、从SF6气体钢瓶引出气体时，当瓶内压力降至9.8×104Pa时，即停止引出气体。

（）答案：√ 变规8.12214、SF6配电装置发生大量泄漏等紧急情况时，人员应迅速撤出现场，开启所有排风机进行排风。

未配戴防毒面具人员禁止入内。

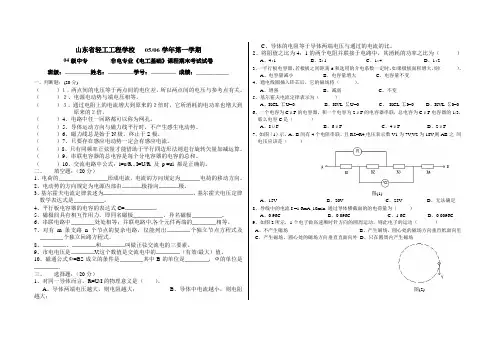

山东省轻工工程学校05/06学年第一学期04级中专非电专业《电工基础》课程期末考试试卷班级：姓名：学号：成绩：__________一、判断题：(20分)（）１、两点间的电压等于两点间的电位差，所以两点间的电压与参考点有关。

（）２、电源电动势与端电压相等。

（）３、通过电阻上的电流增大到原来的２倍时，它所消耗的电功率也增大到原来的２倍。

（）4、电路中任一回路都可以称为网孔。

（）5、导体运动方向与磁力线平行时，不产生感生电动势。

（）6、磁力线总是始于N极，终止于S极。

（）7、只要存在感应电动势一定会有感应电流。

（）8、只有同频率正弦量才能借助于平行四边形法则进行旋转矢量加减运算。

（）9、串联电容器的总电容是每个分电容器的电容的总和。

（）10、交流电路中公式：i=u/R , I=U/R 及p =ui 都是正确的。

二、填空题：（20分）1、电荷的形成电流，电流的方向规定为电荷的移动方向。

2、电动势的方向规定为电源内部由极指向极。

3、基尔霍夫电流定律表述为。

基尔霍夫电压定律数学表达式是。

4、平行板电容器的电容的表达式C=。

5、磁极间具有相互作用力，即同名磁极，异名磁极。

6、串联电路中处处相等；并联电路中,各个元件两端的相等。

7、对有m条支路n个节点的复杂电路，仅能列出个独立节点方程式及个独立回路方程式。

8、、和叫做正弦交流电的三要素。

9、市电电压是V,这个数值是交流电中的（有效/最大）值。

10、磁通公式Ф=BS成立的条件是其中B 的单位是，Ф的单位是。

三、选择题：（20分）1、对同一导体而言，R=U/I的物理意义是（）。

A、导体两端电压越大，则电阻越大；B、导体中电流越小，则电阻越大；C、导体的电阻等于导体两端电压与通过的电流的比。

2、将阻值之比为4：1的两个电阻并联接于电路中，其消耗的功率之比为（）A、4:1B、2:1C、1:4D、1:23、一平行板电容器，若极板之间距离d和选用的介电系数一定时，如果极板面积增大，则（）。

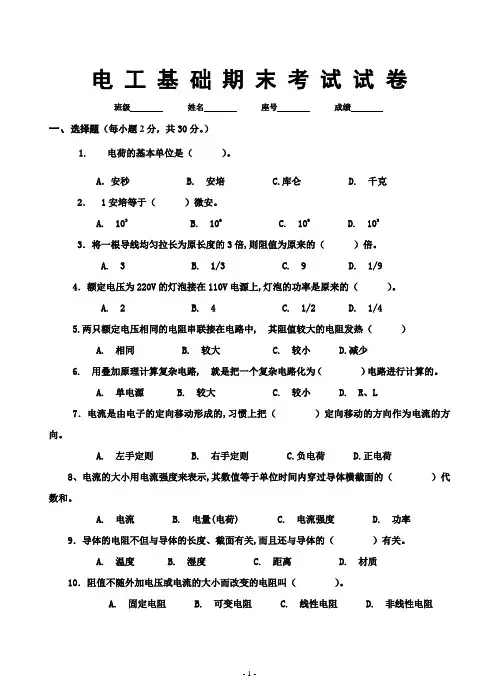

电工基础期末考试试卷班级姓名座号成绩一、选择题（每小题2分，共30分。

）1. 电荷的基本单位是（）。

A．安秒 B. 安培 C.库仑 D. 千克 2．1安培等于（）微安。

A. 103B. 106C. 109D. 1023．将一根导线均匀拉长为原长度的3倍,则阻值为原来的（）倍。

A. 3B. 1/3C. 9D. 1/94．额定电压为220V的灯泡接在110V电源上,灯泡的功率是原来的（）。

A. 2B. 4C. 1/2D. 1/45.两只额定电压相同的电阻串联接在电路中, 其阻值较大的电阻发热（）A. 相同B. 较大C. 较小D.减少6. 用叠加原理计算复杂电路, 就是把一个复杂电路化为（）电路进行计算的。

A. 单电源B. 较大C. 较小D. R、L7．电流是由电子的定向移动形成的,习惯上把（）定向移动的方向作为电流的方向。

A. 左手定则B. 右手定则C.负电荷D.正电荷8、电流的大小用电流强度来表示,其数值等于单位时间内穿过导体横截面的（）代数和。

A. 电流B. 电量(电荷)C. 电流强度D. 功率9．导体的电阻不但与导体的长度、截面有关,而且还与导体的（）有关。

A. 温度B. 湿度C. 距离D. 材质10．阻值不随外加电压或电流的大小而改变的电阻叫（）。

A. 固定电阻B. 可变电阻C. 线性电阻D. 非线性电阻11. 感应电流所产生的磁通总是企图( )原有磁通的变化。

A. 影响B. 增强C. 阻止D. 衰减12．电容器上的电压升高过程是电容器中电场建立的过程, 在此过程中, 它从( )吸取能量。

A. 电容B. 高次谐波C. 电源D. 电感13．电容器并联电路有如下特点( )。

A.并联电路的等效电容量等于各个电容器的容量之和B.每个电容两端的电流相等C.并联电路的总电量等于最大电容器的电量D.电容器上的电压与电容量成正比14. 某电路有3个节点和7条支路，采用支路电流法求解各支路电流时，应列出电流方程和电压方程的个数分别为( )。

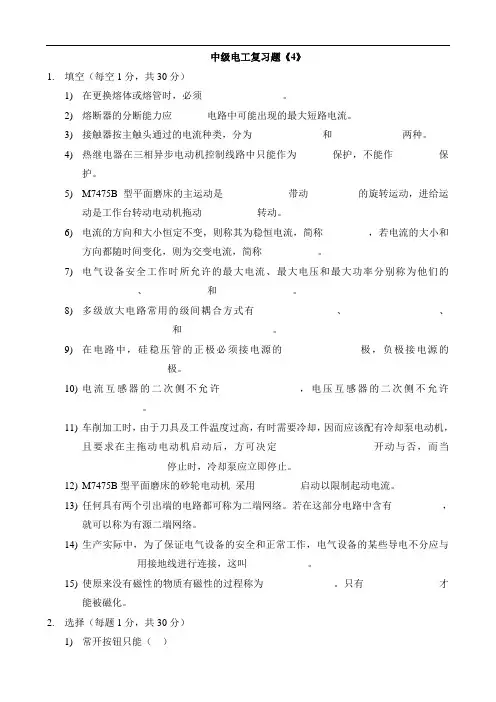

中级电工复习题《4》 1. 填空（每空1分，共30分） 1) 在更换熔体或熔管时，必须 ______________ 。 2) 熔断器的分断能力应_______电路中可能出现的最大短路电流。 3) 接触器按主触头通过的电流种类，分为_____________ 和 _____________两种。 4) 热继电器在三相异步电动机控制线路中只能作为_______保护，不能作_________保护。 5) M7475B型平面磨床的主运动是_____________带动__________的旋转运动，进给运动是工作台转动电动机拖动___________转动。 6) 电流的方向和大小恒定不变，则称其为稳恒电流，简称_________，若电流的大小和方向都随时间变化，则为交变电流，简称___________。 7) 电气设备安全工作时所允许的最大电流、最大电压和最大功率分别称为他们的___________、____________和_______________。 8) 多级放大电路常用的级间耦合方式有_______________ 、________________ 、__________________和__________________。 9) 在电路中，硅稳压管的正极必须接电源的 ______________极，负极接电源的________________ 极。 10) 电流互感器的二次侧不允许 ______________，电压互感器的二次侧不允许____________。 11) 车削加工时，由于刀具及工件温度过高，有时需要冷却，因而应该配有冷却泵电动机，且要求在主拖动电动机启动后，方可决定___________________开动与否，而当_________________停止时，冷却泵应立即停止。 12) M7475B型平面磨床的砂轮电动机 采用_________启动以限制起动电流。 13) 任何具有两个引出端的电路都可称为二端网络。若在这部分电路中含有__________，就可以称为有源二端网络。 14) 生产实际中，为了保证电气设备的安全和正常工作，电气设备的某些导电不分应与___________用接地线进行连接，这叫____________。 15) 使原来没有磁性的物质有磁性的过程称为______________。只有_______________才能被磁化。 2. 选择（每题1分，共30分） 1) 常开按钮只能（ ） A.接通电路 B.断开电路 C.接通或断开电路 2) 对有直接电联系的交叉导线的连接点（ ） A不画小黑圆点 B要画小黑圆点 C可画小黑圆点也可不画小黑圆点 3) 接触器的自锁触头是一对（ ） A辅助常开触头 B辅助常闭触头 C主触头 4) 连续与点动混合正转控制线路中，点动控制按钮的常闭触头应与接触器自锁触头（ ） A串接 B并接 C串接或并接 5) 适用于有易燃、易爆气体工作环境的是（ ）电动机。 A开启式 B防护式 C防爆式 6) 能实现无级调速的调速方法是（ ） A变极调速 B改变转差率调速 C变频调速 7) 一台他励直流电动机带恒定负载转矩稳定运行，若其他条件不变，只是人为地在电枢回路中增加了电阻，当重新稳定运行时，其（ ）将会减小。 A电磁转矩 B电枢电流 C电动机的转速 8) 在条形磁铁中，磁性最强的部位在（ ） A中间 B两极 C整体 9) 法拉第电磁感应定律可以表述为：闭合电路中感应电动势的大小（ ）。 A与穿过这一闭合电路的磁通变化率成正比 B与穿过这一闭合电路的磁通成正比 C与穿过这一闭合电路的磁感应强度成正比 D与穿过这一闭合电路的磁通变化量成正比 10) 在纯电容正弦交流电路中，增大电源频率时，其他条件不变，电路中电流将（ ） A不变 B增大 C减小 11) 在三极管放大电路中，为了增强带负载的能力应采用（ ）放大电路。 A共发射极 B共基极 C共集电极 D共阴极 12) 晶体三极管处于放大工作状态，测得集电极电位为6V，基极电位0.7V，发射极接地，则该三极管为（ ）型。 A.NPN B.PNP C.N D.P 13) 三相变压器的连接组别是表示（ ）。 A原付边线电压的相位关系 B原付边的同名端关系 C原付边相电压的时至中关系 D原付边电流大小关系 14) 二极管半波整流时负载两端的直流电压等于（ ）。 A 0.75U2 B U2 C 0.45U2 D 0.9U2 15) 任一条件具备都可以得到肯定的结论，这是（ ）逻辑。 A与 B或 C或非 D非 16) 电流中有正常的电流通过，则电路状态为（ ）。 A通路 B断路 C短路 17) 稳压管的稳压区是其工作在（ ） A正向导通区 B反向截止区 C反向击穿区 18) 对直流通路而言，放大电路中的电容应视为（ ）。 A直流电源 B开路 C短路 19) 在实际测量中，通常用（ ）来反映测量结果的准确程度。 A绝对误差 B相对误差 C引用误差 20) 选择仪表的准确度时要求（ ）。 A越高越好 B越低越好 C无所谓 D据实际测量的需要 21) 熔断器串接在电路中主要用作（ ）。 A短路保护 B过载保护 C欠压保护 22) 一个额定电流等级的熔断器可以配用若干个额定电流等级的熔体，但要保证熔断器的额定电流值（ ）所装熔体的额定电流值。 A大于 B大于或等于 C小于 23) 当其他电器的触头数或触点容量不够时，可借助（ ）作中间转换用，来控制多个元件或回路。 A热继电器 B电压继电器 C中间继电器 D电流继电器 24) 当通过继电器的电流超过预定值时就动作的继电器称为（ ） A欠电压继电器 B过电压继电器 C过电流继电器 D欠电流继电器 25) 热继电器中主双金属片的弯曲主要是由于两种金属材料的（ ）不同 A机械强度 B导电能力 C热膨胀系数 26) 空气阻尼式时间继电器调节延时的方法是（ ） A调节释放弹簧的松紧 B调节铁芯与衔铁间的气隙长度 C调节进气孔的大小 27) 在接触器联锁正反转控制线路中，为避免两相电源短路事故，必须在正、反转控制电路中分别串接（ ） A联锁触头 B自锁触头 C主触头 28) 在操作接触器联锁正反转控制线路时，要使电动机从正传变为反转，正确的操作方法是（ ） A直接按下反转启动按钮 B直接按下正传启动按钮 C先按下停止按钮，在按下反转启动按钮 29) 由于绝缘老化而造成的设备故障属于（ ） A自然故障 B人为故障 C无法确定 30) 精密测量1欧以下的小电阻宜采用（ ） A单臂电桥 B双臂电桥 C兆欧表 D万用表 3. 判断（每题1分，共15分） 1) 用单臂电桥测电阻，被测电阻接在电桥的“RX”端钮，并采用短而粗的导线连接（ ） 2) 一般来说，硅管的死区电压小于锗管的死区电压。（ ） 3) 晶闸管触发导通后，门极仍具有控制作用。 4) 放大器不设置静态工作点时，由于三极管的发射结具有单向导电性和三极管输出特性曲线的非线性，会产生失真。（ ） 5) 直接耦合放大器级数越多，零漂越小。（ ） 6) 在金属导体中，自由电子运动方向就是电流的方向。（ ） 7) 电阻并联时，电路两端的总电压等于各电阻两端的电压。（ ） 8) 电磁铁、变压器及电动机的铁心使用的硅钢片，属于软磁材料。（ ） 9) 单位时间内，电流做的功叫电功，它表示电流做功的快慢。（ ） 10) 在更换新的熔体时，不能轻易改变熔体的规格，更不准随便使用铜丝或铁丝代替熔体（ ） 11) 当按下启动按钮然后在松开时，其常开触头一直处于闭合接通状态。（ ） 12) 接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态。（ ） 13) 按元件明细表选配的电器元件可直接安装，不用检验。（ ） 14) 所谓点动控制是指点一下按钮就可以使电动机启动并连续运转控制方法。（ ） 15) X62W万能铣床的圆工作台工作时，允许工作台有六个方向的进给运动（ ） 4. 简答（每题2分，共6分） 1) 交流电的三要素是什么？

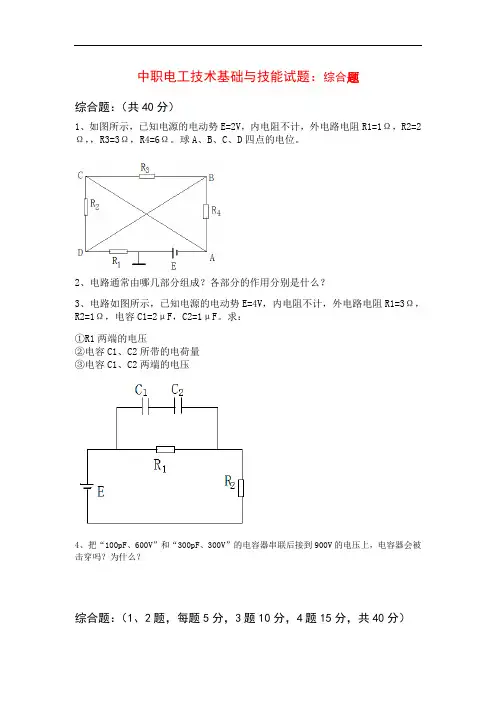

中职电工技术基础与技能试题：综合题综合题：（共40分）1、如图所示，已知电源的电动势E=2V，内电阻不计，外电路电阻R1=1Ω，R2=2Ω，，R3=3Ω，R4=6Ω。

球A、B、C、D四点的电位。

2、电路通常由哪几部分组成？各部分的作用分别是什么？3、电路如图所示，已知电源的电动势E=4V，内电阻不计，外电路电阻R1=3Ω，R2=1Ω，电容C1=2μF，C2=1μF。

求：①R1两端的电压②电容C1、C2所带的电荷量③电容C1、C2两端的电压4、把“100pF、600V”和“300pF、300V”的电容器串联后接到900V的电压上，电容器会被击穿吗？为什么？综合题：（1、2题，每题5分，3题10分，4题15分，共40分）1原来的电路图可简化为上面的电路图，右图可知，是将R2、R3和R4三个并联后再跟R1串联，同时可知电源正极接地，即为零电势，而电源的电动势E=2V，故电源负极为-2V，即A、C两点电位都为-2V，电路总电阻R总=R1+1/(1/R2+1/R3+1/R4)=2欧姆，故I=E/R总=-1A，则B、D两点电位都为U=IXR1=-1V2.电路主要由电源,负载,开关和连接导线等组成.3.①3V②2X10-6C③U1=1V；U2=2V4.U1=675V>600V,故会被击穿，然后900V电压都加到U2上，U2也会被击穿。

综合题：（共40分）1、电路如图所示，电源的电动势为8V，内电阻为1Ω，外电路有三个电阻，R1为5.8Ω，R2为2Ω，R3为3Ω。

求：（1）通过各电阻的电流；（2）外电路中各个电阻上的电压降和电源内部的电压降；（3）外电路中各个电阻消耗的功率，电源内部消耗的功率和电源的总功率。

（15分）2、现有两个电容器，其中一个电容为0.25μF，耐压为250V，另一个电容为0.5μF,耐压为300V，试求：（1）它们串联以后的耐压值；（2）它们并联以后的耐压值。

（15分）3、在磁感应强度是0.4T的匀强磁场里，有一根和磁场方向相交成60º角、长8cm 的通电直导线ab，如图所示。

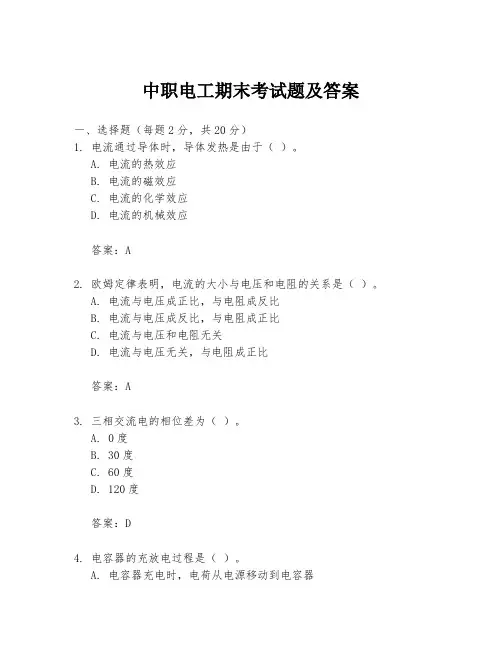

中职电工期末考试题及答案一、选择题（每题2分，共20分）1. 电流通过导体时，导体发热是由于（）。

A. 电流的热效应B. 电流的磁效应C. 电流的化学效应D. 电流的机械效应答案：A2. 欧姆定律表明，电流的大小与电压和电阻的关系是（）。

A. 电流与电压成正比，与电阻成反比B. 电流与电压成反比，与电阻成正比C. 电流与电压和电阻无关D. 电流与电压无关，与电阻成正比答案：A3. 三相交流电的相位差为（）。

A. 0度B. 30度C. 60度D. 120度答案：D4. 电容器的充放电过程是（）。

A. 电容器充电时，电荷从电源移动到电容器B. 电容器放电时，电荷从电容器移动到电源C. 电容器充电和放电时，电荷都在电容器内部移动D. 电容器不能进行充放电过程答案：A5. 以下哪个不是电感器的特性（）。

A. 通直流阻交流B. 通低频阻高频C. 储能D. 滤波答案：D6. 电焊机的工作原理是（）。

A. 利用电磁感应原理B. 利用电流的热效应C. 利用电流的磁效应D. 利用电流的化学效应答案：B7. 变压器的变压原理是（）。

A. 利用电磁感应原理B. 利用电流的热效应C. 利用电流的磁效应D. 利用电流的机械效应答案：A8. 断路器的主要作用是（）。

A. 过载保护B. 短路保护C. 隔离电路D. 所有以上答案：D9. 以下哪个是安全电压的范畴（）。

A. 220VB. 36VC. 110VD. 380V答案：B10. 星型连接和三角形连接的区别在于（）。

A. 星型连接的线电压等于相电压B. 三角形连接的线电压等于相电压C. 星型连接的线电流等于相电流D. 三角形连接的线电流等于相电流答案：A二、填空题（每空2分，共20分）1. 电流的单位是__安培__，电压的单位是__伏特__。

2. 电阻串联时，总电阻等于各电阻之__和__。

3. 交流电的频率是50Hz时，一个周期的时间是__0.02__秒。

4. 电容器的单位是__法拉__，电感器的单位是__亨利__。
