职业中专机电专业对口升学电工基础巩固练习二十三

湖南省对口升学电子电工类专业综合知识模拟试题（时量: 150分钟满分: 390分）姓名: ________________一、单选题（每个小题6分, 共120分）1、电路如图1所示, a、b之间的等效电阻为-----------------（）A.2 B、4 C、6 D、8图1 图32.在下列所示电路中, 电源电压是12V, 四只瓦数相同的白炽灯工作电压都是6V, 要使白炽灯正常工作, 接法正确的是-----------------（）A. B. C. D.3、电路如图3中, a, b之间的开路电压Uab为----------------（）A.-10VB.-20VC.10VD.20V4、根据图4所示电路, 选择正确的表达式。

将它的编号填写在括号内（）A. B、C. D.5、电路如图5所示, 电源电动势E=12V, r=1Ω, 电阻R1=3Ω, R2=2Ω, R3=5Ω, 电容C1=4μF, C2=1μF, 则C1、C2所带电量之比为---（）A.3:2 B、 5:3 C、 5:4 D、 8:5图4 图56.下列表达RLC串联电路中电压、电流关系的各式正确的是--------（）A. U=UR+UL+UC B、 U=UR+UL+UCC.I = U /[R+ j(XL–XC)]D. I = U /Z7、有一“三相四线制”电源线电压为380V, 一组不对称负载额定电压为220V可接在其上使用的连接方法是是---------------------------------（）A.三角形连接B、星形连接无中线C.星形连接有中线D.B.C都可以8、图8所示正弦交流电路中, R = XL = 10 (, 欲使电路的功率因数 ( = 0.707, 则XC为------------------------------------- ( )A. 20 ( B、10 C、 5 ( D、12(图8 图99、如图9所示对称三相电路中, 线电流IA为-----------------------（）A. B、C、D、10、变压器的工作原理基于两耦合的线圈--------------------------( )A.发生互感B.发生自感C. 发生短路D. 发生断路11.某电阻体上色环的颜色依次红、黄、棕、金, 则该电阻的的标称阻值和允许偏差分别为-------------------------------------------------（）A.241Ω, ±5% B、240Ω, ±5%C.241Ω, ±10% D、240Ω, ±10%12、电路如图12所示, 为了使集电极电流IC有明显的增加, 应该-------（）A.增大RC B、减小RC C、增大RB D、减小RB图12 图1313.电路如图13所示, 若R1.R2.R3及Ui一定, 当运算放大器的负载电阻RL 适当增加时, 负载电流IL将------------------------------------（）A.增加B.减小C.不变D.与R有关14、如图14所示电路, 以下说法正确的是------------------------（）A.该电路不满足相位平衡条件所以不能起振B.该电路不满足振幅平衡条件所以不能起振C.能起振, 且是变压器耦合式的正弦波振荡器D、能起振, 并且是电感三点式的正弦波振荡器图14 图1615.某同学设计了一共射极放大电路, 在输入端用信号发生器输入一正弦信号, 在输出端用示波器进行波形测量, 结果发现在示波器上显示的是方波。

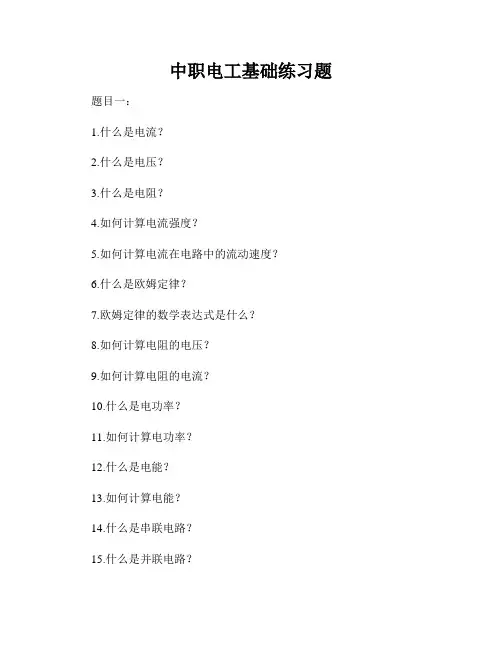

中职电工基础练习题题目一：1.什么是电流？2.什么是电压？3.什么是电阻？4.如何计算电流强度？5.如何计算电流在电路中的流动速度？6.什么是欧姆定律？7.欧姆定律的数学表达式是什么？8.如何计算电阻的电压？9.如何计算电阻的电流？10.什么是电功率？11.如何计算电功率？12.什么是电能？13.如何计算电能？14.什么是串联电路？15.什么是并联电路？16.串联电路中，总电压与各电阻的电压之间有什么关系？17.串联电路中，总电流与各电阻的电流之间有什么关系？18.并联电路中，总电压与各电阻的电压之间有什么关系？19.并联电路中，总电流与各电阻的电流之间有什么关系？20.如何计算串联电路中的总电阻？21.如何计算并联电路中的总电阻？22.如何计算串联电路中的总电压？23.如何计算并联电路中的总电压？24.如何计算串联电路中的总电流？25.如何计算并联电路中的总电流？26.什么是电池？27.电池有哪些主要参数？28.如何计算电池的电量？29.什么是电阻的电功率损耗？30.如何计算电阻的电功率损耗？31.什么是理想电源？32.什么是非理想电源？33.什么是电路图？34.如何画电路图？35.什么是开关？36.开关在电路中起到什么作用？37.什么是保险丝？38.保险丝在电路中起到什么作用？39.什么是断路器？40.断路器在电路中起到什么作用？题目二：1.什么是直流电？2.什么是交流电？3.直流电和交流电有什么区别？4.我们生活中常见的电流是直流还是交流？5.直流电的特点是什么？6.交流电的特点是什么？7.什么是电源？8.常见的电源有哪些？9.电源的作用是什么？10.什么是变压器？11.变压器的作用是什么？12.什么是电压调节？13.电压调节的方法有哪些？14.什么是电阻的温度系数？15.如何计算电阻的温度系数？16.什么是导线？17.导线有哪些常见的材料？18.不同材料的导线有什么区别？19.导线的作用是什么？20.什么是电磁铁？21.电磁铁的作用是什么？22.什么是电机？23.电机的作用是什么？24.什么是变频器？25.变频器的作用是什么？26.什么是继电器？27.继电器的作用是什么？28.什么是信号灯？29.信号灯的作用是什么？30.什么是电容？31.电容的作用是什么？32.什么是电感？33.电感的作用是什么？34.什么是功率因数？35.功率因数的数学表达式是什么？36.如何提高功率因数？37.什么是三相电？38.三相电和单相电有什么区别？39.什么是三相电路？40.三相电路的特点是什么？以上是中职电工基础练习题的内容，希望能帮到你！。

《电工基础》（中职第五版）试题 + 参考答案一、填空题(每空2分，共20分)1、电路的工作状态有开路、短路和__通路_三种状态。

2、已知U a=5V ，U b=10V ， 则Uab= -5 V 。

3、有两个电阻R1和R2，已知R1：R2=1：2，它们串联则U R1：U R2= 1 ：2。

4、一个标有220V ，40W 的灯泡，它在正常工作条件下的电阻是1210 Ω.5、如图：若I1＝2A ，I2＝1A ，I3＝4A ，I4＝3A ，则I5＝__4___A 。

6．RLC 串联谐振电路中，已知总电压U=10V ，电流I=5A L 容抗X C =3Ω，电阻R= 2Ω 。

7． 已知某一正弦交流电 u=100 2sin(314t+60°)伏 ,则交流电压的有效值为100V ，角频率为 314 rad/s ，初相为60。

8．如图的电桥电路R1=6Ω，R2=12Ω，R3=10Ω，当电桥平衡时，R4 的数值为 20Ω。

9．某电压源电动势E=10V ，内阻r=0.1Ω，当电源开路时，两端电压U= 10v ；电源短路时，电流为 100A 。

10、有4个相同的电池，每个电池的电动势为1.5V ，内阻为0.1Ω，若将它们串联起来，则总电动势为6V ，总内阻为 0.4 Ω。

二、选择题（每小题2分，共20分）1、有段电阻为4Ω的导线，把它对折起来作为一根导线用，电阻为（B ）A. 2ΩB. 1ΩC. 8ΩD. 16Ω2、3个相同的电容器并联，已知每个电容器C=30μF ，总电容为（D ）A. 10μFB. 30μFC. 60μFD. 90μF3、已知R1>R2>R3，若将此三只电阻并联接在电压为U 的电源上，获得最 I1 I2 I4I54、已知u=102Sin(314t-30°)V，i=2Sin(314t+30°)A，则u与i的相位关系是（B）A.u比i超前60°B. i比u超前60°C. u与i反相D. u与i同相5、若通电直导体在匀强磁场中受到的磁场力最大，这时通电直导体与磁力线的夹角为（D）A. 0°B. 30°C. 60°D. 90°6、用万用表交流电压档测交流电压时，电压表的读数为交流电的（A）A.有效值B.平均值C.最大值D.瞬时值7、已知对称三角形负载的相电流为10A，则线电流为（B）A.10AB.103AC.10／3AD.30A8、在纯电感正弦交流电路中，电压有效值不变，增加电源频率时，电路中电流（B）A、增大B、减小C、不变9、下列说法正确的是（C）A、无功功率是无用的功率。

电工基础试卷(中职)收集于网络，如有侵权请联系管理员删除《电工基础》期末考试试卷班级： 班班级 姓名 座号 得分一、判断题：对的打√，错的打×。

（10分）1、通常照明电路中灯开得越多，总的负载电阻就越大。

（ ）2、一条马路上路灯总是同时亮，同时灭，因此这些灯都是串联接入电网的。

（ ）3、安全电压是指交流电的有效值。

（ ）4、人体的安全电压为20V 。

（ ）5、正弦交流电中，无功功率就是无用功。

（ ）6、电容器在电路中使用才会带有电荷量，故此时才会有电容量。

（ ）7、线圈中只要有磁场存在，就必定会产生电磁感应现象（ ）8、正弦交流电的平均值就是有效值。

（ ）9、通常照明用的交流电电压的有效值220V ，其最大值即为311V 。

（ ） 10、 在RLC 串联电路中，若X L >X C ，则该电路为感性电路。

（ ）二、填空题（20分）1、电路的状态有 、 和 三种状态。

2、电流I=0.1A= mA= μA 。

3、某一电容器，外加电压U=20V ，测得q=4×10-8C ，则电容量C= F= μF= PF4、电容器和电阻器都是电路中的基本元件，但它们在电路中的作用是不同的。

从能量上来看，电容器是一种 元件，而电阻器是 元件。

5、磁场和电磁一样，是一种 ，具有 和 的性质6、由于线圈自身的 而产生的 现象叫自感现象。

7、我国生活照明用电电压是 V ，其最大值为 V 。

工频电流的周期T= S ， 频率f= Hz 。

8、电容对交流电的阻碍作用叫做 。

三、单选题（26分）1、一般金属导体都具有正温度系数，当环境温度升高时，电阻将（ ）A 、增大B 、减小C 、不变D 、不能确定2、两个阻值均为555Ω的电阻，作串联时的等效电阻与作并联时的等效电阻之比为（ ）A 、2:1B 、1:2C 、1:4D 、4:13、两个电阻R 1、R 2并联，等效电阻为（）。

A 、1/R 1+1/R 2B 、R 1-R 2C 、R 1R 2/(R 1+R 2)D 、（R 1+R 2)/R 1R 24、如右图中，电路的节点数为（）A 、2B 、4C 、3D 、15、上题中电路的支路数为（）A 、3B 、4C 、5D 、66、判定通电导线或通电线圈产生磁场的方向用（ ） A 、右手定则B 、右手螺旋法则C 、左手定则D 、楞次定律7、平行板电容器在极板面积和介质一定时，如果缩小两极板之间的距离， 则电容量将（ ） A 、增大B 、减小C 、不变D 、不能确定8、如图所示，处在磁场中的载流导线，受到的磁场力的方向应为（ ）A 、垂直向上B 、垂直向下C 、水平向左D 、水平向右9、空心线圈被插入铁心后（ ） A 、磁性将大大增大 B 、磁性将减弱C 、磁性基本不变D 、不能确定10、 下列属于电磁感应现象的是（ ） A、通电直导体产生磁场 BC 、变压器铁心被磁化D 、线圈在磁场中转动发电11、人们常说的交流电压220V 、380V ，是指交流电压的（ ） A 、最大值 B 、有效值 C 、瞬时值 D 、平均值收集于网络，如有侵权请联系管理员删除12、处于谐振状态的RLC 串联电路，当电源频率降低时，电路呈 （ ）A 、电感性B 、电容性C 、电阻性D 、无法确定13、交流电中S 称为（ ） A 、有功功率B 、无功功率C 、视在功率D 、平均功率四、问答与计算题（13分）1. 李某有一台式电脑，但每次在使用过程中，手碰到机箱外壳时，手都感到一阵麻痹。

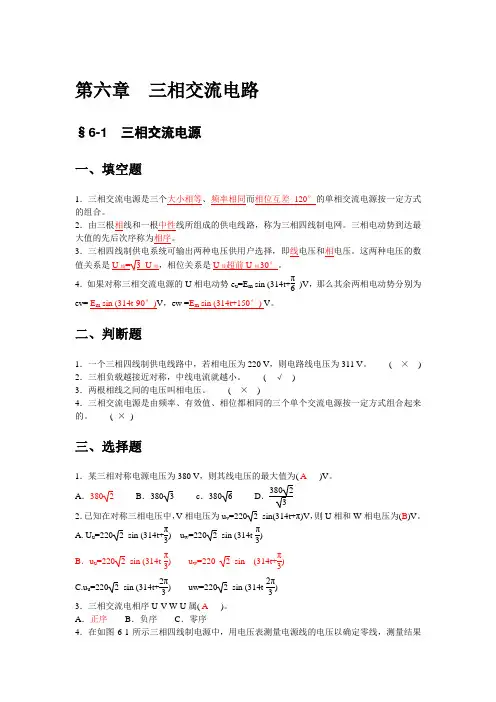

第六章 三相交流电路§6-1 三相交流电源一、填空题1．三相交流电源是三个大小相等、频率相同而相位互差120°的单相交流电源按一定方式的组合。

2．由三根相线和一根中性线所组成的供电线路，称为三相四线制电网。

三相电动势到达最大值的先后次序称为相序。

3．三相四线制供电系统可输出两种电压供用户选择，即线电压和相电压。

这两种电压的数U 线超前U 相30°。

4．如果对称三相交流电源的U 相电动势e u =E m sin (314t+π6)V ，那么其余两相电动势分别为ev= E m sin (314t-90°)V ，ew =E m sin (314t+150°) V 。

二、判断题1．一个三相四线制供电线路中，若相电压为220 V ，则电路线电压为311 V 。

( × )2．三相负载越接近对称，中线电流就越小。

( √ )3．两根相线之间的电压叫相电压。

( × )4．三相交流电源是由频率、有效值、相位都相同的三个单个交流电源按一定方式组合起来的。

( × )三、选择题 1．某三相对称电源电压为380 V ，则其线电压的最大值为( A )V 。

A ．380 2B ．380 3 c ．380 6 D ．380232．已知在对称三相电压中，V 相电压为u v =220 2 sin(314t+π)V ，则U 相和W 相电压为(B )V 。

A. U u =220 2 sin (314t+π3) u w =220 2 sin (314t-π3) B ．u u =220 2 sin (314t-π3) u w =220 2 sin (314t+π3) C.u u =220 2 sin (314t+2π3) uw=220 2 sin (314t-2π3) 3．三相交流电相序U-V-W-U 属( A )。

A ．正序B ．负序C ．零序4．在如图6-1所示三相四线制电源中，用电压表测量电源线的电压以确定零线，测量结果U 12=380 V ，U 23 =220 V ，则( B )。

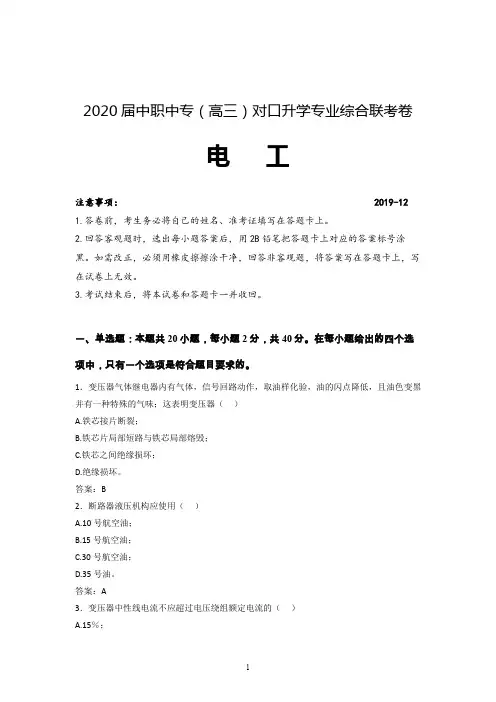

2020届中职中专（高三）对口升学专业综合联考卷电工注意事项： 2019-121.答卷前，考生务必将自己的姓名、准考证填写在答题卡上。

2.回答客观题时，选出每小题答案后，用2B铅笔把答题卡上对应的答案标号涂黑。

如需改正，必须用橡皮擦擦涂干净，回答非客观题，将答案写在答题卡上，写在试卷上无效。

3.考试结束后，将本试卷和答题卡一并收回。

一、单选题：本题共20小题，每小题2分，共40分。

在每小题给出的四个选项中，只有一个选项是符合题目要求的。

1．变压器气体继电器内有气体，信号回路动作，取油样化验，油的闪点降低，且油色变黑并有一种特殊的气味；这表明变压器（）A.铁芯接片断裂；B.铁芯片局部短路与铁芯局部熔毁；C.铁芯之间绝缘损坏；D.绝缘损坏。

答案：B2．断路器液压机构应使用（）A.10号航空油；B.15号航空油；C.30号航空油；D.35号油。

答案：A3．变压器中性线电流不应超过电压绕组额定电流的（）A.15％；C.35％；D.45％。

答案：B4．如果二次回路故障导致重瓦斯保护误动作变压器跳闸应将重瓦斯保护（）变压器恢复运行。

A.可能误投入；B.退出；C.继续运行；D.运行与否都可以。

答案：B5．单电源线路速断保护范围是（）A.线路的10％；B.线路的20％～50％；C.线路的70％；D.线路的90％。

答案：B6．有一块内阻为0．15Ω，最大量程为1A的电流表，先将它并联一个O．05Ω的电阻则这块电流表的量程将扩大为（）A.3A；B.4A；C.2A；D.6A。

答案：B7．双回线路的横差保护的范围是（）A.线路全长；B.线路的50％；C.相邻线路全长：D.线路的80％。

答案：A8．需要将运行中的变压器补油时应将重瓦斯保护改接（）再进行工作。

A.信号；B.跳闸；C.停用；答案：A9．运行中电压互感器高压侧熔断器熔断应立即（）A.更换新的熔断器；B.停止运行；C.继续运行；D.取下二次熔丝。

答案：B10．用手接触变压器的外壳时，如有触电感,可能是（）A.线路接地引起；B.过复合引起；C.外壳接地不良；D.线路故障。

中职《电工基础》直流电路练习与答案 §1—1 电流和电压一、填空题1．电流流通的路径称为电路，通常电路是由电源、导线、负载和开关组成。

2．习惯上规定正电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向相反。

3．金属导体中自由电子的定向移动方向与电流方向相反。

4．电流分直流和交流两大类，凡电流的大小和方向都随时间的变化而变化的电流称为交流电流，简称交流；凡大小和方向恒定不变的电流称为直流电流，简称直流。

5．若3 min 通过导体横截面的电荷量是1.8 C ，则导体中的电流是0.01A 。

6．测量电流时，应将电流表串联接在电路中，使被测电流从电流表的正（+）接线柱流进，从负（-）接线柱流出；每个电流表都有一定的测量范围，称为电流表的量程。

7．电压是衡量电场力做功能力的物理量；电动势表示电源将正电荷从电源负极经电源内部移到正极的能力。

8．电路中某点与参考点的电压即为该点的电位，若电路中a 、b 两点的电位分别为Ua 、Ub ，则a 、b 两点间的电压Uab=Ua-Ub ；U ba= Ub- Ua 。

9．参考点的电位为0，高于参考点的电位取正值，低于参考点的电位取负值。

10．电动势的方向规定为在电源内部由负极指向正极。

11．测量电压时，应将电压表和被测电路并联，使电压表接线柱的正负和被测两点的电位一致。

12．如图1—1所示，电压表的a 应接电阻的C 端，b 应接电阻的d 端。

电流表的a 应接电阻的c 端。

R11kΩR21kΩV A a b+_c d a b -+I I二、判断题1．导体中的电流由电子流形成，故电子流动的方向就是电流的方向。

(×) 2．电源电动势的大小由电源本身性质所决定，与外电路无关。

(√) 3．电压和电位都随参考点的变化而变化。

(×) 4．我们规定自负极通过电源内部指向正极的方向为电动势的方向。

(√)三、问答题1．电路主要由哪些部分组成?它们的主要功能是什么?答：电路主要由电源、负载、导线和开关组成。

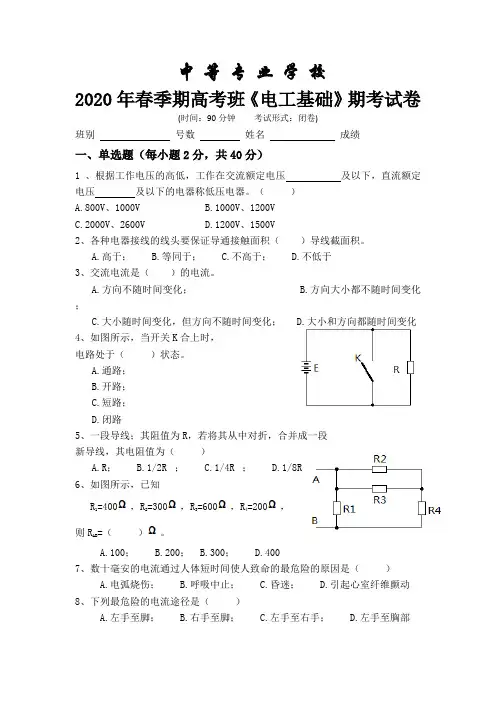

中等专业学校2020年春季期高考班《电工基础》期考试卷(时间：90分钟考试形式：闭卷)班别号数姓名成绩一、单选题（每小题2分，共40分）1 、根据工作电压的高低，工作在交流额定电压及以下，直流额定电压及以下的电器称低压电器。

（）A.800V、1000VB.1000V、1200VC.2000V、2600VD.1200V、1500V2、各种电器接线的线头要保证导通接触面积（）导线截面积。

A.高于；B.等同于；C.不高于；D.不低于3、交流电流是（）的电流。

A.方向不随时间变化；B.方向大小都不随时间变化；C.大小随时间变化，但方向不随时间变化；D.大小和方向都随时间变化4、如图所示，当开关K合上时，电路处于（）状态。

A.通路；B.开路；C.短路；D.闭路5、一段导线；其阻值为R，若将其从中对折，合并成一段新导线，其电阻值为（）A.R；B.1/2R；C.1/4R；D.1/8R6、如图所示，已知R1=400，R2=300，R3=600，R4=200，则RAB=（）。

A.100；B.200； B.300； D.4007、数十毫安的电流通过人体短时间使人致命的最危险的原因是（）A.电弧烧伤；B.呼吸中止；C.昏迷；D.引起心室纤维颤动8、下列最危险的电流途径是（）A.左手至脚；B.右手至脚；C.左手至右手；D.左手至胸部9、一般电灯泡、电器、仪表上所标注的交流电压、电流的数值，是指交流电的（）。

A.最大值；B.瞬时值；C.有效值；D.平均值10、用钳形电流表测量单相负载电流的方法是（）A.钳口夹住一根导线；B.钳口夹住两根导线C.把钳形表串联在负载中；D.把钳形表与负载并联11、一名电工在带电作业时，身体同时触及一根火线和一根零线，应属于（）A.单相触电；B.两相触电；C.三相触电；D.跨步电压触电12、对于频繁起动的异步电动机，应当选用的控制电器是（）。

A.铁壳开关；B.低压断路器；C.接触器；D.转换开关13、避雷针的实质是（）。

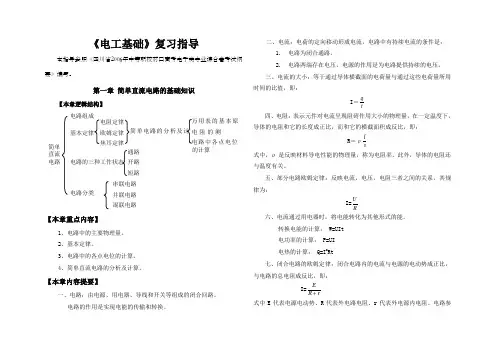

《电工基础》复习指导本指导参照《四川省2006年中等职校对口高考电子类专业综合卷考试纲要》编写。

第一章 简单直流电路的基础知识【本章逻辑结构】【本章重点内容】1、电路中的主要物理量。

2、基本定律。

3、电路中的各点电位的计算。

4、简单直流电路的分析及计算。

【本章内容提要】一、电路：由电源、用电器、导线和开关等组成的闭合回路。

电路的作用是实现电能的传输和转换。

二、电流：电荷的定向移动形成电流，电路中有持续电流的条件是：1. 电路为闭合通路。

2. 电路两端存在电压，电源的作用是为电路提供持续的电压。

三、电流的大小：等于通过导体横截面的电荷量与通过这些电荷量所用时间的比值，即：I ＝tq四、电阻：表示元件对电流呈现阻碍作用大小的物理量，在一定温度下，导体的电阻和它的长度成正比，而和它的横截面积成反比，即：R ＝ρsl式中，ρ是反映材料导电性能的物理量，称为电阻率。

此外，导体的电阻还与温度有关。

五、部分电路欧姆定律：反映电流，电压，电阻三者之间的关系，其规律为：I=RU 六、电流通过用电器时，将电能转化为其他形式的能。

转换电能的计算： W=UIt 电功率的计算： P=UI 电热的计算： Q=I 2Rt七、闭合电路的欧姆定律：闭合电路内的电流与电源的电动势成正比，与电路的总电阻成反比，即：I=rR E式中E 代表电源电动势、R 代表外电路电阻、r 代表外电源内电阻。

电路参电路分类串联电路混联电路并联电路数的变化将使电路中的电流、电压分配关系以及功率消耗等发生改变。

八、电源的外特性：在闭合电路中，电源端电压随负载电流变化的规律，即： U=E-Ir九、串联电路的基本特点：电路中各处的电流相等；电路两端的总电压等于各部分电路两端的电压之和；串联电路的总电阻等于各个导体的电阻之和。

十、并联电路的基本特点是：电路中各支路两端的电压相等；电路的总电流等于各支路的电流之和；并联电路的总电阻的倒数，等于各个导体的电阻的倒数之和。

2020届中职中专（高三）对口升学专业综合联考卷电工注意事项： 2019-121.答卷前，考生务必将自己的姓名、准考证填写在答题卡上。

2.回答客观题时，选出每小题答案后，用2B铅笔把答题卡上对应的答案标号涂黑。

如需改正，必须用橡皮擦擦涂干净，回答非客观题，将答案写在答题卡上，写在试卷上无效。

3.考试结束后，将本试卷和答题卡一并收回。

一、单选题：本题共20小题，每小题2分，共40分。

在每小题给出的四个选项中，只有一个选项是符合题目要求的。

1．电流互感器的二次额定电流一般为（）A.10A；B.100A；C.5A；D.0．5A。

答案：C2．电容器的电容允许值最大变动范围为（）A.+10％；B.+5％；C.+7．5％；D.+2．5％。

答案：A3．电容不允许在（）额定电压下长期运行。

A.100％；B.110％；C.120％；D.130％。

答案：D4．电容器的无功输出功率与电容器的电容（）A.成反比；B.成正比；C.成比例；D.不成比例。

答案：B5．在正常运行情况下，中性点不接地系统中性点位移电压不得超过（）A.15％；B.10％；C.5％；D.20％。

答案：A6．在电力系统中,使用ZnO避雷器的主要原因是（）A.造价低；B.便于安装；C.保护性能好；D.不用维护。

答案：C7．油浸式变压器装有气体继电器时，顶盖应沿气体继电器方向的升高坡度为（）A.1％以下；B.1％～1．5％；C.2％～4％；D.4％～6％。

答案：B8．电流互感器铁芯内的交变主磁通是由（）产生的。

A.一次绕组两端电压；B.二次绕组内通过的电流；C.一次绕组内通过的电流；D.一次和二次电流共同。

答案：C9．断路器液压机构应使用（）A.10号航空油；B.15号航空油；C.30号航空油；D.35号油。

答案：A10．停用低频减载装置时应先停（）。

A.电压回路；B.直流回路；C.信号回路；D.保护回路。

答案：B11．在电路中，电流之所以能流动，是由电源两端的电位差造成的，我们把这个电位差叫做（）A.电压；B.电源；C.电流；D.电容。

中职学校学业水平测试机电专业《直流电路及电磁学基础》复习题（附答案）一、单项选择题1 . 一个实际的闭合电路，断开开关后，电路中一定没有的是A.电源B.电压C.电流D.电阻答案：C2 . 下面四对并联电阻，总电阻最小的是A.两个4ΩB.一个4Ω，一个6ΩC.一个1Ω，一个8ΩD.一个2Ω，一个7Ω答案：C3 . 电路如图所示，开关S由闭合到断开，A点电位的变化为A.10 V→6 VB.10 V→0 VC.－16 V→0 VD.－6 V→6 V答案：B4 . 节点电流定律A.仅适用于节点B.仅适用于任意封闭面C.既适用于节点，也适用于封闭面D.仅适用于线性电路答案：C5 . 某种材料所构成的导体，电阻为10欧，温度系数的数值为0.004/℃，则温度升高10度时，该导体的电阻为A.4.04ΩB.10.4ΩC.20.4ΩD.100Ω答案：B6 . 如图所示电路中，下图符号表示相交导线连接的是A.（a）B.(b)C.(c)D.(d)答案：B7 . 电路中，正电荷不移动，10秒内有1C负电荷通过导体横截面，则电路中电流为A.1AB.0AC.0.1AD.0.1mA答案：C8 . 将R1>R2>R3的三只电阻并联，然后接在电压为U的电源上，获得功率最大的电阻是A.R1B.R2C.R3D.不能确定答案：C9 . 三个电阻的特性曲线如图所示，它们的阻值关系应为A.R3＞R2＞R1B.R2＞R3＞R1C.R1＞R2＞R3D.R1＝R2＝R3答案：A10 . 两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20 ℃时它们的电阻之比为3∶1，当温度上升到40 ℃，它们的电阻之比是(横截面积变化不计)A.大于3∶1B.等于3∶1C.小于3∶1D.等于1∶3答案：B11 . 电路闭合的特征是电路中有A.电压B.电流C.电阻D.电动势答案：B12 . 阻值不随外加电压或电流的大小而改变的电阻叫A.固定电阻B.可变电阻C.线性电阻D.非线性电阻答案：C13 . 1安培等于多少A.102微安B.103微安C.106微安D.109微安答案：C14 . 电路的电流真实方向如图中I1所示，I1=1A，若参考方向为I，则I等于A.1AB.-1AC.0AD.2A答案：B15 . 阻值可以调整的电阻器是A.固定电阻器B.可变电阻器C.光敏电阻器D.金属电阻答案：B16 . 在如图所示电路中，三只电阻的联接关系是A.串联B.并联C.混联D.复杂联接答案：B17 . 电源电动势为4V，内电阻为2Ω，当外接2 Ω时，电路中的电流和电源端电压分别为A.2A 、 2VB.2A 、 4VC.1A 、 4VD.1A 、 2V答案：D18 . 2秒内通过导体横截面的电荷量是2库伦，导体中的电流是A.4000毫安B.2000毫安C.1000毫安D.0毫安答案：C19 . 某电路有3个节点和7条支路，采用支路电流法求解各支路电流时，应列出电流方程和电压方程的个数分别为A.3、4B.4、3C.2、5D.4、7答案：C20 . 电源电动势为5V，内电阻为5Ω，当外电路断路时，电路中的电流和电源端电压分别为A.0A、 0VB.0A、 5VC.1A、 0VD.1A 、5V答案：B21 . 并联电路中，电流的分配与电阻成A.正比B.反比C.1:1D.2:1答案：B22 . 如图所示电路中两点电位= 5V，= 7V ，则等于A.2VB.-2VC.12VD.-12V答案：B23 . 电阻的测量方法中，测量或计算出来的电阻值肯定比实际值小的方法是A.万用表电阻挡测量法B.伏安法的电流表外接法C.伏安法的电流表内接法D.惠斯通电桥法答案：B24 . 若有稳压电源U0及三个电阻R1、R2和R3，并且R1=R2=R3，用它们来使水加热，如图所示，则哪一种组合的方法能使水热得最快A.AB.BC.CD.D答案：D25 . 如图所示电路中的U a b为A.－40 VB.－60 VC.40 VD.60 V答案：B26 . 若把电路中电位为2 V的一点选为新的电位参考点，则在新参考点下，电路中各点的电位都比原来A.升高B.降低C.保持不变D.有升有降答案：B27 . 有关理想电压源，下列说法正确的有A.理想电压源的内阻为零，其特点是输出电压是变化的B.理想电压源的内阻为无穷大，其特点是输出电压是恒定的C.理想电压源的内阻为零，其特点是输出电压是恒定的D.理想电压源的内阻为无穷大，其特点是输出电压是变化的答案：C28 . 如图示电路中电流I为A.4AB.-4AC.4mAD.-4mA答案：D29 . 有的万用表盘上有弧形反光镜，其作用是A.美观好看B.保证正确读数C.指明读哪一个刻度尺D.便于估算最小刻度的下一位答案：B30 . “220 V、40 W”的白炽灯接在110 V的电源上，实际消耗的功率为A.20 WB.10 WC.大于10 WD.小于10 W答案：B31 . 关于电阻的并联电路，错误的说法是A.各支路电流与电阻成正比B.各支路两端电压相等C.总电阻的倒数等于各个电阻的倒数之和D.各电阻消耗的功率与它的电阻值成反比答案：A32 . 在电灯旁并联一只电炉，电灯变暗，是因为A.电炉使电路的总电流减弱B.电路总电流未变，而电炉从电灯分出电流C.电炉上电压大于电灯上电压D.干路电流增加导致干路电压增大答案：D33 . 万用表测量结束后，要将转换开关拔到最高交流电压档，这是为了A.防止下次使用不慎损坏电表，也避免消耗表内电池能量B.养成步调一致的好习惯C.准备下一次测量交流电压D.方便下次测量时选择合适的档位答案：A34 . 某四色环电阻器第一道为棕色，第二道为红色，第三道为橙色，此电阻为A.12 ΩB.120 ΩC.12 kΩD.12 MΩ答案：C35 . 体积较小的电阻器用文字法或色标法表示，通常的四色环普通电阻，代表电阻值零的个数标注的是A.第一道B.第二道C.第三道D.第四道答案：C36 . 用叠加原理计算复杂电路,，就是把一个复杂电路化为（）电路进行计算的。

提升对口单招“电工基础”复习实效的策略探研作者：陈静娟来源：《成才之路》 2018年第31期摘要：如何让学生在较短的时间内通过有效的复习夯实基础，突破难点，抓牢重点，是中职教师值得深入研究的课题。

文章以电子机电专业学生对口单招考试中的重要课程“电工基础”复习课教学为例，就提升复习教学效率提出建议。

关键词：对口单招；中职电工；复习教学；教学质量中图分类号：G712 文献标志码：A 文章编号：1008-3561（2018）31-0046-01对于职业学校的学生来说，对口单招是实现大学梦的重要途径。

学生要想继续深造，不仅要学好语数外三门文化课，还要充分备战自己的三门专业学科。

在对口单招考试中，“电工基础”是电子机电专业学生最重要的专业考试科目，在总分300分的三门专业学科考试中占105分。

相对来说，重要的学科也是难学的学科。

“电工基础”课程要求学生要有扎实的物理知识和数学知识，对学习基础薄弱的中职学生而言，这门课程无疑是三门专业学科中最难学的课程。

学生考前的复习时间有限，中职教师有必要有针对性地研究复习策略，让学生在复习过程中快速有效地掌握专业知识，在对口单招考试中赢得高分。

下面结合多年的教学实践，对“电工基础”课程的有效复习思路进行探讨。

一、吃透考纲，夯实基础复习教学要注重吃透考纲，夯实基础。

教师应吃透对口单招的考试大纲，从考试大纲入手，结合近几年单招考试的内容，确定复习的重点和次重点，并制订周密的复习计划。

凡是考试大纲上要求考查的知识点，大多会有明确的提示，如有“熟练掌握”“熟悉”“理解”等字样。

综观这些内容，都是平时教学过程中每个章节的知识点，只不过平时是一个章节一个章节学习和考查，单招考试则是围绕这些基本知识，考查学生的掌握程度和前后联系的综合运用能力。

因此，在复习教学过程中，教师要引导学生把所学的知识点融会贯通，深入理解它们的内涵和外延，牢固掌握电工专业基础技能，让学生用开拓性思维分析问题、处理问题。

江苏省宿城中等专业学校高一年级寒假作业第二章 简单直流电路班级： 姓名： 分数：考纲要求1、熟练掌握部分电路欧姆定律和闭合电路欧姆定律。

2、了解电路的几种工作状态（通路、开路、短路），掌握在每一种状态下电路中电流、电压和功率的计算。

3、 熟练掌握电阻串、并联的特点和作用，掌握简单混联电路的分析和计算。

4、负载获得最大功率的条件 预习提要一、欧姆定律1、部分电路欧姆定律内容：在不包含电源的电路中，导体中通过的电流与这段导体两端的电压成正比，与导体的电阻成反比，即I =RU 2、全电路欧姆定律内容：在全电路中，电流与电源的电动势成正比，与整个电路的内外电阻之和成反比，即I = rR E+。

3、参数 电路状态电流 端电压 通路 I =r R EU = E —I r 开路（断路） I=0A U = E 短路（捷路）I=rE U=04、负载获得最大功率的条件：R = r 获得的最大功率为：Pm = RE r E 4422= 注意：当负载获得最大功率时，电源的效率只有50%，并不是最大。

二、电阻的串联1、定义：把电阻一个接一个地依次连接起来，就组成串联电路。

2、特点：（1）、电路中各处的电流相等（I=I 1=I 2=I 3）；（2）、电路两端的总电压等于各部分电路两端的电压之和（U 总=U 1+U 2+U 3）;（3）、串联电路的总电阻，等于各个串联电阻之和（R 总=R 1+R 2+R 3）。

3、电压分配关系（1）串联电路中各个电阻两端的电压跟它的阻值成正比。

（2121U U R R ） （2）两个电阻串联时的分压公式：U1=U R R R 211 ，U2=U R R R 2124、功率分配关系：串联电路中各个电阻消耗的功率跟它的阻值成正比。

2121P P R R 5、应用（串联电阻扩大电压表的量程）三、电阻的并联1、定义：把几个电阻并列地连接起来，就组成了并联电路。

2、特点：（1）、电路中各支路两端的电压相等（U=U 1=U 2=U 3）；（2）、电路中的总电流等于各支路的电流之和（I 总=I 1+I 2+I 3）;（3）、并联电路的总电阻的倒数等于各个电阻的倒数之和（总R 1=11R +21R +31R ）。

中职学校学业水平测试电子电工专业《数字电路基础》复习题一、单项选择题1 . 逻辑函数表达式Y= 表示的逻辑关系是A.与B.或C.非D.与非答案：C2 . 下列逻辑函数表达式中与F=A+B功能相同的是A.B.C.D.答案：B3 . 逻辑函数化简后为A.B+CB.BC.1D.B+CD答案：B4 . 在下列各图中，或非逻辑对应的逻辑图是A.B.C.D.答案：B5 . 逻辑代数中的互补率是A.B.C.D.答案：A6 . TTL集成门电路不使用的多余输入端可以A.接地B.悬空C.接低电平D.短接答案：B7 . 在数字信号中，高电平用逻辑1表示，低电平用逻辑0表示，称为A.正逻辑B.1逻辑C.负逻辑D.0逻辑答案：A8 . 二进制数11010转换为十进制数为A.32B.21C.26D.33答案：C9 . 8421BCD码0101表示的十进制数为A.5B.6C.7D.2答案：A10 . 逻辑函数表达式Y=A+B表示的逻辑关系为A.与B.或C.非D.与非答案：B11 . 已知逻辑函数，与其相等的函数为A.B.C.D.答案：D12 . 下列四种类型的逻辑门中，可以用（）实现三种基本运算。

A.与门B.或门C.非门D.与非门答案：D13 . 8421BCD码0001 0100表示的十进制数码为A.12B.14C.20D.22答案：B14 . 十进制数码18用8421BCD码表示为A.10010B.100010C.00011000D.01110111答案：C15 . 逻辑功能为“有0出1，有1出0”的门电路是A.与门B.或门C.非门D.与或门答案：C16 . TTL集成门电路的输入端需通过（）与正电源短接。

A.电阻B.电容C.电感D.负电源答案：A17 . 有4个信息，用2进制表示，需要2进制的位数为A.2位B.3位C.4位D.5位答案：A18 . 常用的74××系列是指A.TTL器件B.CMOS器件C.NMOS器件D.PMOS器件答案：A19 . 下列关于二进制代码中，描述错误的是A.二进制代码与所表示的信息之间应具有一一对应的关系B.用n位二进制数可以组合成2n个代码C.若需要编码的信息有N项，则应满足2n≥ND.若需要编码的信息有N项，则应满足2n=N答案：D20 . 下列关于数字电路和模拟电路的叙述中，正确的是A.处理数字信号的电路称为模拟电路B.处理模拟信号的电路称为数字电路C.数字电路和模拟电路的分析方法相同D.数字电路中工作的三极管不是工作在饱和区就是截止区答案：D21 . CC4001是A.四2输入或非门B.四2输入与非门C.四2输入与门D.四2输入或门答案：A22 . 若逻辑函数L=（A+BCD）AB，则L可简化为A.L=AB.L=BCDC.L=ABD.L=A+BCD答案：C23 . 二进制数11转换为十进制数为A.1B.2C.3D.4答案：C24 . 十进制数6用8421BCD码表示为A.0110B.0111C.1011D.1100答案：A25 . 74LS系列集成门电路引脚编号的判断方法错误的是A.把凹槽标志置于左方B.引脚向下C.逆时针自下而上顺序依次为1、2、D.把凹槽标志置于右方答案：D26 . CC4001和CC4011都是采用14引脚、双列直插式，其封装形式为A.塑料封装B.金属封装C.纸质封装D.硅胶封装答案：A27 . 常用的C×××系列是指A.TTL器件B.CMOS器件C.NMOS器件D.PMOS器件答案：B28 . 二进制数1010转换为十进制数为A.10B.8C.12D.6答案：A29 . CC4011是A.四2输入或非门B.四2输入与非门C.四2输入与门D.四2输入或门答案：B30 . 十进制数8用8421BCD码表示为A.1010B.1011C.1000D.0101答案：C31 . 十进制数19转化为二进制数为A.10011B.11001C.10100D.11011答案：A32 . CT74LSXXCP简称A.7LSXXB.LSXXC.74XXD.LXX答案：C二、多项选择题33 . 关于下表所示真值表描述正确的是A.输出和输入之间的关系是“与”逻辑关系B.真值表对应的逻辑函数表达式是F=ABC.输出和输入之间的关系是“有0出0，全1出1”D.A是输出变量，B、F是输入变量答案：A、B、C34 . 逻辑电路中关于高、低电平的规定，正确的是A.实际的高电平是一个固定数值B.实际的低电平不是一个固定数值C.在实际使用中，应保证实际的高电平大于或等于标准高电平D.在实际使用中，应保证实际的低电平小于或等于标准低电平答案：B、C、D35 . 下列BCD码中有权码有A.8421BCDB.余3BCDC.5211BCDD.格雷(循环)码答案：A、C36 . 逻辑变量的取值１和０可以表示A.开关的闭合、断开B.电位的高、低C.真与假D.电流的有、无答案：A、B、C、D37 . 与逻辑函数功能不同的表达式为A.B.C.D.答案：A、B、D三、判断题38 . 在二进制数中，每一位只有0和1两个数码。

中等专业学校机电专业单招班电工基础专题复习1
——戴维南定理
【基础知识】
1.二端网络:___________________________________
2.有源二端网络:________________________________
3.无源二端网络:________________________________
4.开路电压:____________________________________
5.输入电阻:____________________________________
6.线性有源二端网络可以等效为_________,该电压源的电压Us等于有源二端网络的_______电压，电压源的内阻Rs等于二端网络_____后的无源二端网络的___________
7.戴维南定理比较适合求解复杂电路中某一支路的电流、电压、功率。

8.待求支路可以是电阻、导线、局部的某条支路，也可以是非线性元件(如二极管)。

9.U S=U oc不仅在数值相等，在方向上也应保持一致。

【典型例题】
1. 电路如下左图所示，要使21Ω电阻的电流I增大到3I，则21Ω电阻应换为。

A. 5Ω
B. 4Ω
C. 3Ω
D. 1Ω
2.利用戴维南定理求如右图所示电路中电阻R L的电流I L。

3.电路中，电压表的读数为7.5V，求U S的值。

【随堂测试】
1.（12分）求图中的电流I，并判断2A电流源是电源还是负载。

2.（12分）电路和各元件参数如图所示。

试用戴维宁定理，求当U s为何值时，电流表的读数为1A？。

电工基础中职试题及答案一、单项选择题（每题2分，共20分）1. 电路中电流的单位是（）。

A. 伏特B. 欧姆C. 安培D. 瓦特答案：C2. 电阻的单位是（）。

A. 伏特B. 欧姆C. 安培D. 瓦特答案：B3. 电路中电压的单位是（）。

A. 伏特B. 欧姆C. 安培D. 瓦特答案：A4. 电路中功率的单位是（）。

A. 伏特B. 欧姆C. 安培D. 瓦特答案：D5. 在串联电路中，各电阻的电压之和等于（）。

A. 总电压B. 总电流C. 总电阻D. 总功率答案：A6. 在并联电路中，各电阻的电流之和等于（）。

A. 总电压B. 总电流C. 总电阻D. 总功率答案：B7. 欧姆定律的公式是（）。

A. V=IRB. I=V/RC. R=V/ID. P=VI答案：A8. 电流通过电阻时产生的热量与（）成正比。

A. 电流的平方B. 电阻的平方C. 电流和电阻的乘积D. 电压的平方答案：C9. 电容器的单位是（）。

A. 伏特B. 欧姆C. 安培D. 法拉答案：D10. 电感器的单位是（）。

A. 伏特B. 欧姆C. 安培D. 亨利答案：D二、多项选择题（每题3分，共15分）1. 电路的基本组成包括（）。

A. 电源B. 负载C. 开关D. 导线答案：A B C D2. 电路的状态可以分为（）。

A. 开路B. 短路C. 通路D. 断路答案：A B C3. 电路中的三种基本连接方式是（）。

A. 串联B. 并联C. 混联D. 并联-串联答案：A B C4. 电流的三种效应包括（）。

A. 热效应B. 磁效应C. 化学效应D. 机械效应答案：A B C5. 电路中的三种基本元件是（）。

A. 电阻器B. 电容器C. 电感器D. 二极管答案：A B C三、填空题（每题2分，共20分）1. 电路中电流的单位是______。

答案：安培2. 电路中电压的单位是______。

答案：伏特3. 电路中功率的单位是______。

答案：瓦特4. 欧姆定律的公式是______。

电工基础理论考核试题一.单项选择题1.电路元件中电源的作用是（）[单选题]*A..输送电能B.控制电路C.提供电能√D.消耗电能2.用电压表测得电路端电压为零，这说明（）[单选题]*A．外电路断路B．外电路短路√C．外电路上电流比较小D．电源内电阻为零3.电源电动势是2V，内电阻是0.1Ω，当外电路断路时，电路中的电流和端电压分别是（）[单选题]*A、0A、2V√B、20A、2VC、20A、0VD、0A、0V4.下列说法错误的是（）。

[单选题]*A.电源是提供电压的装置B.电压是形成电流的原因C.电流是电荷的定向移动形成的D.电路两端只要有电压就一定有电流√5.导体的电阻是导体本身的一种性质，以下说法错误的是（）[单选题]*A.和导体截面积有关B.和导体长度有关C.和环境温度无关√D.和材料性质有关6.串联电路中________处处相等。

（）[单选题]*A.电压B.电流√C.电阻D.电位7.以下学习文具中，通常情况下属于导体的是（）[单选题]*A.小刀√B.塑料三角板C.帆布笔袋D.橡皮8.下列用电器中，利用电流热效应工作的是（）。

[单选题]*A.计算器B.电热水壶√C.收音机D.电冰箱9.人们常说的交流电压220V、380V，是指交流电压的（）。

[单选题]*A.最大值B.有效值√C.瞬时值D.平均值10.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么（）[单选题]*A.L1中的电流较大B．L2中的电流较大C．L1和L2中的电流是相等的√D．由于灯的亮暗不同，故无法比较电流大小11.下列设备中，一定是电源的为（）。

[单选题]*A．发电机√B．冰箱C．蓄电池D．白炽灯12.下面的几种叙述中，哪一种是并联电路的特征（）。

[单选题]*A.电路中每一处的电流都相等B.电路中任何一处断开都不会产生电流C.各条支路上的电压都相等√D.电路中各部分电压之和等于总电压13.如图所示的串联电路，闭合开关时（）[单选题]*A.通过A点的电流大于B点的电流B.通过B点的电流大于C点的电流C.通过A点的电流大于C点的电流D.通过A、B、C三点的电流相等√14.电动势表示（）做功的本领，而电压则表示（）做功的本领。

高港职业教育中心校2008年秋学期高二《电工基础》期末测试试题A.i=B.I=C.I=D.i=在纯电容正弦交流电路中, 电压有效值不变, 增加电源的频率, 电路中电流A.增大B.减小C.不变D.不确定正弦交流电路如图1所示, 开关S打开时电路发生谐振, 当S闭合时, 电路呈A.电阻性 B.电感性 C.电容性 D.无法判断在RLC并联电路中, 端电压与电流的相量图如图所示, 此电路是A.电阻性电路B.电容性电路C.电感性电路D.纯容性电路5、RLC并联电路中, 属于电容性电路的是A.R=5ΩXL =7ΩXC =4ΩB、R=5ΩXL =4ΩXC =7ΩC.R=5ΩXL =4ΩXC =4ΩD.R=5ΩXL =5ΩXC =5Ω6、已知RLC串联谐振电路的电感L=1mH, 电容C=10 , 则电路的谐振频率=A.103 rad/sB.10-3 rad/sC.104 rad/sD.10-4 rad/s7、在RL串联电路中, 如增大电源的频率, 其他因素不变, 则电路中的有功功率将：A.增大B.减小C.不变D.不确定8、如图所示, 交流电压表V、V1的读数分别为10V、8V则V2的读数为A.4VB.2VC.10VD.6V9、如图所示的变压器是:A.电压互感器B、电流互感器C、多绕组变压器D、自耦变压器10、旋转磁场的转速与A.频率和磁极对数成正比B.频率成反比, 与磁极对数成正比C、电源电压成正比D、频率成正比, 与磁极对数成反比填空题: （每空1分, 共36分）1.交流电的三要素是________ _____________和____________。

2.用复数表示正弦量时, 复数的模表示正弦量的______, 复数的幅角表示正弦量的______。

3.在RLC串联正弦交流电路中, 已知R=8Ω,XL=14Ω,XC=8Ω,则总阻抗|Z|=_______Ω,总电压与电流的相位差是________。

如果电压u=100sin(314t+600)V , 则i=______A,电阻上电压UR=_______V,电感上电压UL=,电容是电压UC=________。
