2015年秋学期期末考试综合班 机电 专业 《电工基础》 试卷

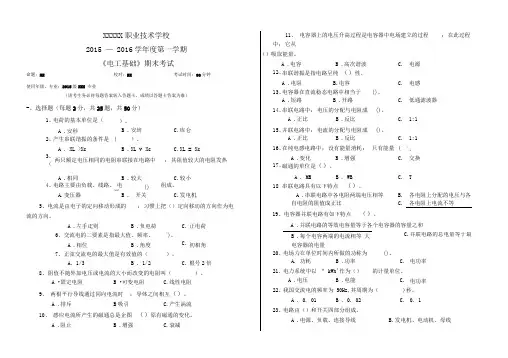

XXXXX职业技术学校2015 —2016学年度第一学期《电工基础》期末考试命题：XX 校对：XX 考试时间：90分钟使用年级、专业：2015级XXX 专业（请考生务必将每题答案转入答题卡，成绩以答题卡答案为准）-、选择题（每题2分，共25题，共50分）1、电荷的基本单位是（A .安秒）。

C. 库仑B . 安培2、产生串联谐振的条件是( ）。

A . XL >XcB . XL v Xc C. X L = Xc3、（两只额定电压相同的电阻串联接在电路中，其阻值较大的电阻发热A .相同B . 较大 C. 较小4、电路主要由负载、线路、电源、() 组成。

A.变压器 B . 开关 C. 发电机5、电流是由电子的定向移动形成的，习惯上把（）定向移动的方向作为电流的方向。

A .左手疋则B .负电荷 C. 正电荷6、交流电的二要素是指最大值、频率、()。

A .相位B .角度 C. 初相角7、正弦交流电的最大值是有效值的（）。

A. 1/3 B . 1/2 C. 根号2倍8、阻值不随外加电压或电流的大小而改变的电阻叫（）。

A •固定电阻B •可变电阻 C.线性电阻9、两根平行导线通过同向电流时，导体之间相互（）。

A .排斥B吸引 C.产生涡流10、感应电流所产生的磁通总是企图（）原有磁通的变化。

A .阻止B .增强 C.衰减11、电容器上的电压升高过程是电容器中电场建立的过程，在此过程中，它从（）吸取能量。

A .电容B .高次谐波 C. 电源12、串联谐振是指电路呈纯（）性。

A .电阻 B.电容 C. 电感13、电容器在直流稳态电路中相当于()。

A .短路B .开路 C. 低通滤波器14、串联电路中，电压的分配与电阻成()。

A .正比B .反比 C. 1:115、并联电路中，电流的分配与电阻成()。

A .正比B .反比 C. 1:116、在纯电感电路中，没有能量消耗，只有能量( ）。

A .变化B .增强 C. 交换17、磁通的单位是（）。

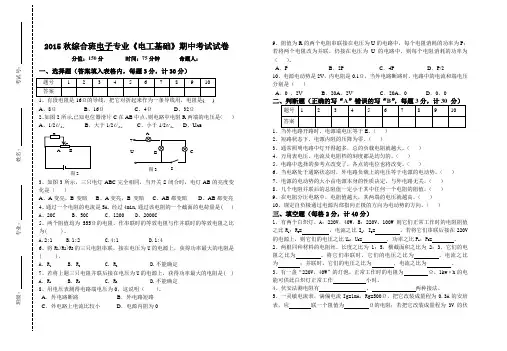

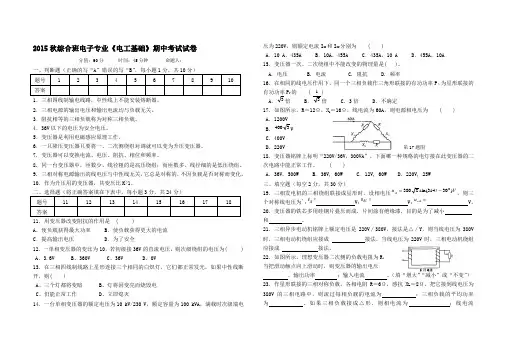

2015秋综合班电子专业《电工基础》期中考试试卷分值：90分 时间：45分钟 命题人：1．三相四线制输电线路，中性线上不能安装熔断器。

2．三相电源的输出电压和输出电流均与负载无关。

3．阻抗相等的三相负载称为对称三相负载。

4．36V 以下的电压为安全电压。

5．变压器是利用电磁感应原理工作。

6．一只降压变压器只要将一、二次侧绕组对调就可以变为升压变压器。

7. 变压器可以变换电流、电压、阻抗、相位和频率。

8. 同一台变压器中，匝数少、线径粗的是高压绕组；而匝数多、线径细的是低压绕组。

9. 三相对称电源输出的线电压与中性线无关，它总是对称的，不因负载是否对称而变化。

10. 作为升压用的变压器，其变压比K>1。

11．用变压器改变阻抗的作用是 ( )A ．使负载获得最大功率B ．使负载获得更大的电流C ．提高输出电压D ．为了安全12．一单相变压器的变比为10，若初级接36V 的直流电压，则次级绕组的电压为( ) A 、3.6V B 、360V C 、36V D 、0V13. 在三相四线制线路上星形连接三个相同的白炽灯，它们都正常发光，如果中性线断开，则( )A 、三个灯都将变暗B 、灯将因变亮而烧毁电C 、仍能正常工作D 、立即熄灭14. 一台单相变压器的额定电压为10 kV/230 V ，额定容量为100 kVA ，满载时次级端电压为220V ，则额定电流I IN 和I 2N 分别为 ( )A ．10 A ，435AB ．10A ，455AC ．435A ，10 AD ．455A ，10A 15. 变压器一次、二次绕组中不能改变的物理量是( )。

A. 电压 B. 电流 C. 阻抗 D. 频率16. 在相同的线电压作用下，同一个三相负载作三角形联接的有功功率P Δ为星形联接的有功功率P Y 的 ( )A ．3倍B ．31倍 C. 3倍 D ．不确定17. 如图所示，R ＝12Ω，X L ＝16Ω，线电流为60A ，则电源相电压为 ( ) A. 1200VB. 3400VC. 400VD. 220V 第17题图18. 变压器铭牌上标明“220V/36V，300VA”，下面哪一种规格的电灯接在此变压器的二次电路中能正常工作。

学校： 专业：___________________学号： 姓名： ………………………密…………封…………线…………内…………不…………要…………答…………题………………………2014-2015学年度第二学期高一期末调研试卷电子电工专业 · 电工基础（综高卷）（满分150分，考试时间120分钟） 2015.061． A. 由公式R=U/I 可知：如果通过某段导体的电流大，则说明这段导体的电阻就小。

B. 电流的参考方向即为电流的实际方向。

C. 并联电路中，电阻越大，分到的电流就越大。

D. 串联电路中，电阻越大，分到的电压就越大。

2． 有两材料相同的电阻R 1与R 2，其长度l 1:l 2=3:2,横截面积s 1:s 2=2:3,则两个电阻之比R 1：R 2为A. 3:2B. 2:3C. 9:4D.4:93． 有一表头，其内阻R g =1 kΩ，满偏电流I g =50 μA ，现要把它改装成量程为5 V 的电压表，则 A ．应与表头串联99 kΩ的电阻 B ．应与表头并联99 kΩ的电阻 C ．应与表头串联9.9 kΩ的电阻 D ．应与表头并联9.9 kΩ的电阻4． 一台电动机的额定电压为6V ，内阻为1Ω，正常工作时通过的电流为2A 。

若电动机正常工作10分钟，则电动机发热损耗的能量为A ．1200 JB ．2400 JC ．4800 JD ．7200 J5． 如题5图所示，图线a 、b 为两个电阻上的电流与电压的I-U 图线，则两电阻的大小关系为A ．R a >R bB ．R a <R bC ．R a =R bD ．无法比较题5图题6图6． 如题6图所示，已知U ab = -7V ，则E 等于A. 8VB. 6VC. 4VD. 3V一、选择题（本大题共10小题，每小题3分，共30分。

每小题只有一个正确答案，请把答案序号对应填入答题栏。

）7． 如题7图所示，U S >0，当R P 滑动触头向右滑动时A.电流源I S 产生的功率减小 B ．电流源I S 产生的功率增加 C.电流源I S 消耗的功率减小 D ．电流源I S 消耗的功率增加 8． 如题8图所示，已知电阻R 2=R 3=15Ω，R 4=30Ω，当电桥平衡时，R 1等于A. 5ΩB. 7.5ΩC. 15ΩD. 30ΩS题7图题8图题10图9． 两个电容并联时的电荷量之比为4:9，若将他们串联，则两个电容的电压之比为A.2:3B.3:2C.4:9D.9:410．如题10图所示电路中，电源电动势E =12V ，r =1Ω，电阻R 1=2Ω，R 2=3Ω，R 3=5Ω，电容C 1=4μF ，C 2=1μF ，则C 1、C 2所带电量之比为A.3:2B.5:3C.8:5D.12:511.由公式()[]12121t t R R -+=α知，温度升高会使物质的电阻值増大。

电工基础期末试题及答案一、单项选择题（每题2分，共20分）1. 电路中电流的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特答案：B2. 电阻的单位是：A. 欧姆B. 安培C. 伏特D. 瓦特答案：A3. 电容器的单位是：A. 法拉B. 欧姆C. 安培D. 伏特答案：A4. 电路中电压的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特答案：A5. 电路中功率的单位是：A. 瓦特B. 伏特C. 安培D. 欧姆答案：A6. 电路中电流通过电阻时，电阻两端的电压与电流的关系遵循：A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：A7. 在串联电路中，总电阻等于：A. 各电阻之和B. 各电阻之积C. 各电阻倒数之和D. 各电阻倒数之积答案：A8. 在并联电路中，总电阻与各电阻的关系是：A. 总电阻等于各电阻之和B. 总电阻等于各电阻之积C. 总电阻小于任何一个电阻D. 总电阻大于任何一个电阻答案：C9. 交流电的有效值是指：A. 最大值B. 平均值C. 瞬时值D. 有效值答案：D10. 三相电路中，星形连接的线电压与相电压的关系是：A. 相电压等于线电压B. 线电压等于相电压的√3倍C. 相电压等于线电压的√3倍D. 线电压等于相电压答案：B二、多项选择题（每题3分，共15分）1. 以下哪些是电路的基本组成部分：A. 电源B. 负载C. 开关D. 导线答案：A, B, C, D2. 电路中常用的基本定律包括：A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：A, B, C3. 以下哪些是电路中常见的电源：A. 干电池B. 交流发电机C. 太阳能电池D. 超级电容器答案：A, B, C4. 以下哪些是电路中常见的负载：A. 电阻B. 电感C. 电容D. 二极管答案：A, B, C, D5. 以下哪些是电路中常见的开关：A. 空气开关B. 继电器C. 晶体管D. 保险丝答案：A, B, C三、填空题（每空1分，共20分）1. 电路中电流的国际单位是________。

（ ） 都变亮 ( ) ( ) 9、阻值为R 的两个电阻串联接在电压为U 的电路中，每个电阻消耗的功率为P ；若将两个电阻改为并联，仍接在电压为U 的电路中，则每个电阻消耗的功率为（ ）。

A ．PB ．2PC ．4PD ．P/210、电源电动势是2V ，内电阻是0.1Ω，当外电路断路时，电路中的电流和端电压分别是（ ）A ．0 、2VB ．20A 、2VC ．20A 、0D ．0、01、当外电路开路时，电源端电压等于E 。

（ ）2、短路状态下，电源内阻的压降为零。

（ ）3、通常照明电路中灯开得超多，总的负载电阻就越大。

（ ）4、万用表电压、电流及电阻档的刻度都是均匀的。

（ ）5、电路中选择的参考点改变了，各点的电位也将改变。

（ ）6、当电路处于通路状态时，外电路负载上的电压等于电源的电动势。

（ ）7、电源的电动势的大小由电源本身的性质决定，与外电路无关。

（ ）8、几个电阻并联后的总阻值一定小于其中任何一个电阻的阻值。

（ ）9、在电阻分压电路中，电阻值越大，其两端的电压就越高。

（ ） 10、规定自负极通过电源内部指向正极的方向为电动势的方向。

（ ）三、填空题（每格2分，计40分）1、有两个白炽灯，A ：220V 、40W ，B ：220V 、100W 则它们正常工作时的电阻阻值之比R A ：R B = ，电流之比I A ：I B = 。

若将它们串联后接在220V 的电源上，则它们的电压之比U A ：U B = ，功率之比P A ：P B = 。

2、两根同种材料的电阻丝，长度之比为1：5，横截面积之比为2：3，它们的电阻之比为 。

将它们串联时，它们的电压之比为 ，电流之比为 ；并联时，它们的电压之比为 ，电流之比为 。

3、有一盏“220V 、40W ”的灯泡，正常工作时的电阻为 Ω，1kw ·h 的电能可供此白炽灯正常工作 小时。

4、伏安法测电阻有 、 两种接法。

5、一灵敏电流表，满偏电流Ig=1mA ，Rg=500Ω，把它改装成量程为0.3A 的安培表，应 联一个阻值为 Ω的电阻；若把它改装成量程为3V 的伏特表，应联一个阻值为Ω的电阻。

学校 班级 姓名 学号//////////密封线内不要答题//////////////第1页（共2页）第2页（共2页）2015-2016学年第二学期期末考试试卷（A 卷） 考试科目：电工基础 考试时间：90分钟适用班级： 14铁一、铁二一、填空题： （每空1分，共20分）1.三相交流电源是三个 、 ，初相依次相差1200的正弦电压源按一定方式连接而成。

2.三相电压达到最大值或负最大值的顺序称为 ，三个电压的的相序是U-V-W,称为 。

3.发电机三相绕组的末端U 2、V 2、W 2连接成一点，称为 ，用 表示。

4.从中性点引出的线称为 或 。

5.端线与中性线之间的电压称为 ，端线与端线之间的电压称为 。

6.电动机星形（Y ）连接时，线电压与相电压之间的关系 。

7.三相电路的功率中，Q 表示的是 功率，单位是 。

8.当人体两处同时触及两相带电体时称为 触电。

9.变压器主要结构部件有 和 。

10.电流对人体伤害的种类分为 、 和电休克。

11.Y,d 表示变压器的原边绕组为 接法，副边绕组为 接法。

二、 单项选择（每题2分，共20分）1.在三相四线制中,当三相负载不平衡时,三相电压相等, 中性线电流( )。

A. 等于零B. 不等于零C. 增大D. 减小 2.磁通的单位是( )。

A. BB. WbC. TD. F3.无论三相电路是Y 连接或△连接, 也无论三相电路负载是否对称,其总功率为（ ）A. P=3UIcos ΦB. P=W V U P P P ++C. P=√3UIcos ΦD. P=√2UIcos Φ 4.三线电缆中的红色代表（ ）A. 零线B.火线C. 地线D.中性线 5.电器着火时下列不能用的灭火方法是（ ） A. 用四氯化碳或1211灭火器进行灭火 B. 用沙土灭火 C. 用二氧化碳 D. 用水灭火6.雷电放电具有（ ）的特点 A.电流大，电压高 B.电流小，电压高 C.电流大，电压低 D.电流小，电压低7.磁场强度的单位是( )。

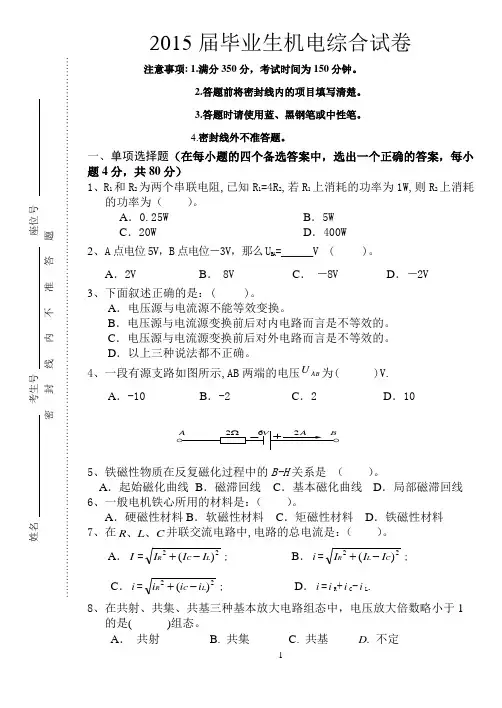

2015届毕业生机电综合试卷注意事项: 1.满分350分，考试时间为150分钟。

2.答题前将密封线内的项目填写清楚。

3.答题时请使用蓝、黑钢笔或中性笔。

4.密封线外不准答题。

一、单项选择题（在每小题的四个备选答案中，选出一个正确的答案，每小题4分，共80分）1、R 1和R 2为两个串联电阻,已知R 1=4R 2,若R 1上消耗的功率为1W,则R 2上消耗 的功率为（ ）。

A ．0.25W B ．5W C ．20W D ．400W2、A 点电位5V ，B 点电位－3V ，那么U BA =______V ( )。

A ．2VB ． 8VC ． －8VD ．－2V 3、下面叙述正确的是：( )。

A ．电压源与电流源不能等效变换。

B ．电压源与电流源变换前后对内电路而言是不等效的。

C ．电压源与电流源变换前后对外电路而言是不等效的。

D ．以上三种说法都不正确。

4、一段有源支路如图所示,AB 两端的电压AB U 为( )V.A ．-10B ．-2C ．2D ．105、铁磁性物质在反复磁化过程中的B-H 关系是 （ ）。

A ．起始磁化曲线B ．磁滞回线C ．基本磁化曲线D ．局部磁滞回线 6、一般电机铁心所用的材料是：（ ）。

A ．硬磁性材料B ．软磁性材料C ．矩磁性材料D ．铁磁性材料 7、在C L R 、、并联交流电路中,电路的总电流是：（ ）。

A ．I =22)(L C R I I I -+;B ．i =22)(C L R I I I -+;C ．i =22)(L C R i i i -+;D ．i =i R +i C -i L .8、在共射、共集、共基三种基本放大电路组态中，电压放大倍数略小于1 的是( )组态。

A ． 共射 B. 共集 C. 共基 D. 不定9、由理想二极管组成的电路如图1所示，其A 、B 两端的电压为（ ）。

A ．–12VB ． +6VC ．–6VD ．+12V10、在上图2电路中，设c 1、c 2对交流信号影响可忽略不计。

2014-2015期末电工试卷职业部2014------2015学年上学期期末考试《电工基础》试卷内容：全册一、 选择题。

（每小题2分，共50分） 123456789101112131415161718192021222324251、以下角度，不能用来表示相位差的是（ ）A ．0°B ．120°C ．-120°D ．270°2、低压供电中，常采用三相四线制供电。

相线所用的颜色是（ ） A ．黄、白、红三色B ．绿、白、红三色C ．绿、白、紫三色D ．黄、绿、红三色 3、．三相四线制供电中，线电压是相电压的 倍。

A ．2 B ．3 C ．2 D ．1.54、单相交流电路中，若电阻不为0，电抗等于0，则电路中电流和电压的相位差是（ ）度。

A ．0B ．90C ．45D ．30 5、把交流电i 和直流电I 分别通过两个相同的电阻，如果二者 则该直流电的数值I 就称为交流电i 的有效值。

（ ） A ．在相同时间内产生的热量不同 B ．在相同时间内产生的热量相同 C ．在不同时间内产生的热量不同 D ．在不同时间内产生的热量相同6、基尔霍夫电压定律应用于（ ）A ．支路B ．节点C ．回路D ．支路7、在1分钟内流过导体横截面的电荷量为12C ，则导体中的电流强度是 （ ） A ．12A B ．0.2A C ．1.2A D ．1A 8、电容器C 1和C 2串联，且C 1=2C 2，则C 1、C 2两极板间的电压U 1、U 2之间的关系是（ ） A ．U 1=U 2 B ．U 1=2U 2 C ．2U 1=U 2 D ．2U 1=3U 29、若电容元件两端的交流电压不变，提高频率，则通过的电流（ ）A ．变小B ．变大C ．不变D ．不确定10、关于安全用电，下列说法错误的是（ ）A ．触电按其伤害程度可分为电击和电伤两种B ．为了减小触电危险，我国规定36V 为安全电压C ．电器设备的金属外壳接地，称为保护接地D ．熔断器在电路短路时，可以自动切断电源，必须接到零线上 11、正弦量的幅值一定是（ ）A ．峰-峰值B ．最大值C ．有效值D ．平均值12、有一感抗X L 为10Ω的负载，接在220V 、50Hz 的交流电源上，如果在负载两端并联一个容抗X C 为20Ω的电容，则该电路的总电流将（ ） A ．增大 B ．减小 C ．不变 D ．等于零 13、R-L-C 串联电路中，U R =30V ，U L =80V ，U C =40V ，则U 等于（ ） A ．10V B ．50V C ．90V D ．150V14、一电热器运行时，端电压100V ，流过的电流是2A ，则运行1小时所消耗的电能是（ ） A ．2度B ．0.2度考场： 班级：电子类基础课试题卷 第 3 页（共 4 页）C ．1KWD ．0.2KW 15、已知)90314sin(101︒+=t i A ，)30628sin(102︒+=t i A ，则（ ）A ．i 1超前i 260°B ．i 1滞后i 260°C ．i 1滞后i 2120°D ．相位差无法判断 16、正弦量的三要素是指A ．振幅、角频率ω、相角B ．振幅、角频率ω、初相角C ．振幅、周期、相角D ．频率、周期、初相角 17、三相对称电动势在相位上互差 度。

《电工基础》期末考试试卷及答案一、填空题。

1、在直流电路中电流和电压的大小和方向都不随时间变化。

2、在交流电路中电流和电压的大小和方向都随时间做_周期性_________变化，这样的电流、电压分别称做交变电流、交变电压，统称为__交流电_____。

3、随时间按正弦规律变化交流电称为正弦交流电。

4、交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的瞬时值，分别用小写字母i u表示。

5、在正弦交流电压的波形图坐标系中，横坐标表示时间，纵坐标表示电压瞬时值。

6、在正弦电路中，用小写字母如i、 u等表示瞬时值，用大写字母如I、U等表示有效值.7、交流电在单位时间内(1秒)完成周期性变化的次数叫做__频率____ ；完成一次周期性变化所用的时间叫做__周期___。

8、周期用字母__T___表示，单位是 __S___。

t9、频率用字母___f__表示，单位是 __Hz___。

10、1MHz=106Hz 。

1KHz=103Hz .11、三相电源的三相绕组未端联接成一个公共端点叫做_中性点___用字母_N__表示，12、三相电源的三相绕组未端联接成一个公共端，从该点引出的导线叫做__中性线___，用颜色_黑色或白色___表示。

13、三相电源的中线一般是接地的，所以中线又称__地___线。

三相电源三相绕组的首端引出的三根导线叫做___相__线。

14、三相四线制的_相电压____和___线电压都是对称。

15、三相四线制的线电压是相电压的__3___倍，线电压的相位超前相应的相电压__π/6_16、对称三相电动势有效值相等，频率相同，各相之间的相位差为2π/317、变压器是根据电磁感应原理制成的,它主要由_铁心和__绕组_组成.18、三相四线制中___相线与__相___线之间的电压是线电压。

19、变压器的铁心构成电磁感应所需的___磁路,铁心常用薄的硅钢片相叠而成目的是为了减少__涡流____损耗.20、铁心是变压器的_磁_通道.铁心多用彼此绝缘的硅钢片叠成目的是为了减小_涡流__和磁带____.21、我国低压思念相四线制供电系统中U线=380V, U相=_220V.22、三相电路中的三相负载可分为_对称__三相负载和__不对称三相负载良种情况.23、变压器的主要额定值有额定容量、_初级额定电压、次级额定电压24、一单相电动机的铭牌标明；电压220V，电压3A，功率因数0.8，这台电动机的有功功率为__660V，视在功率为__825V。

《电工基础》期末考试试题及答案一、填空题。

1、在直流电路中电流和电压的 大小 和 方向都不随时间变化。

2、在交流电路中电流和电压的大小和方向都随时间做_周期性_________变化，这样的电流、电压分别称做交变电流、交变电压，统称为__交流电_____。

2O5KDBN0tI3、随 时间 按 正弦规律变化交流电称为正弦交流电。

4、交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的 瞬时值 ，分别用小写字母 iu 表示。

2O5KDBN0tI5、在正弦交流电压的波形图坐标系中，横坐标表示 时间，纵坐标表示 电压瞬时值 。

2O5KDBN0tI6、在正弦电路中，用小写字母如i 、 u 等表示 瞬时 值，用大写字母如I 、U 等表示 有效 值 .7、交流电在单位时间内(1秒>完成周期性变化的次数叫做__频率____ ；完成一次周期性变化所用的时间叫做__周期___ 。

2O5KDBN0tI8、周期用字母__T___表示，单位是 __S___。

t9、频率用字母___f__表示，单位是 __Hz___。

10、1MHz= 106 Hz ;1KHz= 103 Hz .11、三相电源的三相绕组未端联接成一个公共端点叫做_中性点___用字母_N__表示，12、三相电源的三相绕组未端联接成一个公共端，从该点引出的导线叫做__中性线___，用颜色_黑色或白色___表示。

2O5KDBN0tI13、三相电源的中线一般是接地的，所以中线又称__地___线。

三相电源三相绕组的首端引出的三根导线叫做___相__线。

2O5KDBN0tI14、三相四线制的_相电压____和___线电压 都是对称。

15、三相四线制的线电压是相电压的_____倍，线电压的相位超前相应的相电压__π/6_16、对称三相电动势有效值相等， 频率 相同，各相之间的相位差为 2π/3 17、变压器是根据电磁感应原理制成的,它主要由_铁心和__绕组_组成.18、三相四线制中___相线与__相___线之间的电压是线电压。

技考中心2015级《电工基础》期末考试试卷一、选择题（本大题共25个小题，每小题1分，共25分。

每小题中只有一个选项是正确的，请将正确选项的字母代号涂在答题卡上）1.若将一段电阻为R 的导线均匀拉长至原来的4倍，则电阻变为（ ）Ａ．４Ｒ Ｂ．１６Ｒ Ｃ．R 41 Ｄ．R 161２．一电阻两端加15V 电压时，通过3A 的电流，若在两端加18V 的电压，则通过它的电流为（ ）Ａ .1A Ｂ.3A Ｃ. 3.6A Ｄ.5Ａ ３．万用表不能用来测量（ ）Ａ．电压 Ｂ．电流 Ｃ．电阻 Ｄ．频率 ４．以下叙述不正确的是（ ）Ａ．电压和电位的单位都是Ｖ Ｂ．电压是两点间的电位差，它是相对值Ｃ．电位是某点与参考点之间的电压 Ｄ．电位是相对值，会随参考点的改变而改变５．一个五色环电阻器，其色环颜色依次为黄、紫、黒、棕、棕，则其标称阻值和允许误差为（ ）Ａ．４７Ω，±１％ Ｂ．４７ｋΩ，±１％ Ｃ．４.７ｋΩ，±１％ Ｄ．４７０Ω，±１％６．使用指针式万用表测１０ｋΩ电阻器的电阻，档位与量程选择开关选择（ ）比较合适。

Ａ．R ×10挡 Ｂ．R ×100挡 Ｃ．R ×1挡 Ｄ．R ×1k 挡 7.在闭合电路中，负载电阻减小，则端电压将（ ）Ａ．增大 Ｂ．减小 Ｃ．不变 Ｄ．不能确定8.将1R ＞2R ＞3R 的3个电阻串联，然后接在电压为U 的电源上，获得功率最大的电阻是（ ）Ａ．1R Ｂ．2R Ｃ．3R Ｄ．不能确定9.将“100Ω、4W ”和“100Ω、25W ”的两个电阻串联时，允许加的最大电压是（ ）Ａ．40V Ｂ．50V Ｃ．70V Ｄ．140V10.一个额定值为“220V 、40W ”的白炽灯与一个额定值为“220V 、60W ”的白炽灯串联接在220V 电源上，则（ ）Ａ．40W 灯泡较亮 Ｂ．60W 灯泡较亮 Ｃ．两灯泡亮度相同 Ｄ．不能确定11.1R 和2R 为两个串联电阻，已知212R R =，若1R 上消耗的功率为10W ，则2R 上消耗的功率为（ ）Ａ．2.5W Ｂ．5W Ｃ．20W Ｄ．40W 12.能列出n 个独立节点电流方程的电路应有（ ）个节点。

《电工基础》期 末 试卷一、填空题（共30分，每空格1分）1、目前我国低压三相四线制供电线路供给用户的线电压是 V ，相电压是 V ，频率 。

2、已知交流电压u=100Sin(314t-45º)V ，则该交流电压的最大值m U =，有效值U = ，频率f = ，角频率ω= ，周期T = ，当0.01t s =时，交流电压的瞬时值u = ，初相位0ϕ= 。

3、图1所示波形，已知f=50HZ ，则电流的解析式 为 。

图14、一个电感为100mH ，电阻可不计的线圈接在“220V ，50Hz ”的交流电上，线圈的感抗是 ，线圈中的电流瞬时值表达式是 ，无功功率Q L = 。

(设电压初相为0)5、如图2所示电路中，V 1和V 的读数分别为3V 、5V ，当V 2的读数为4V 时，方框中的元件为 ；当V 2的读数为8V 时，方框中的元件为 ；当V 2的读数为2V 时，方框中的元件为 。

6、对于感性负载电路而言，从供用电角度考虑，要提高电网的功率因数，也就是要提高负载功率因素，就可使发电变电设备容量得到充分利用，并节约电能；提高功率因数常用的 方法是 ，功率因数最大等于7、如果对称三相交流电路的U 相电压,)30314sin(311V t u U ︒+=那么其余两相电 压分别为：V u 、=Wu 。

8、在电源不变的情况下，同一个对称三相负载接成三角形和接成星形的三相电路作比较， 有=L△I YL I ,△P = YP 。

9、三相照明电路负载必须采用 接法，中线的作用是 。

10、某对称三相负载，每相负载的额定电压为220 V ，当三相电源的线电压为380 V 时，负 载应作 连接；当三相电源的线电压为220 V 时，负载应作 连接。

11、为防止发生触电时间，应注意开关一定要接在 上，此外电气设备还常 用 和 两种防护措施。

二、选择题（（共15分，每空格1分））1、若电路中某元件两端的电压u =36sin(314t-180º)V ，电流i =4sin(314t+180º)A ，则该元件是 （ ）A ．电阻B ．电感C ．电容D ．无法判断2、在纯电容电路中，电压有效值不变，增加电源频率时，电路中电流（ ） A 、增大 B 、减小 C 、不变 D 、不能确定3、如图3所示，给出了电压和电流的相量图，从相量图可知（ ） A 、有效值U ＞I B 、电流电压的相位差为15° C 、电流超前电压75° D 、电压的初相为30°4、若电容元件两端的电压u=10sin(314t+45°)V ，电流 i=5sin(314t+135°)A ，则该元件容抗为（ ）Ω。

《电工基础》期末考试题及答案一.填空题（每空格1分）1.发现有人触电后，首先要设法切断。

__________________________________ （答案：电源）2 .纯电阻电路是最简单的交流电路，它是由______ 电源和元件组成。

空1答案：交流空2答案：电阻3 .电荷在电路中有规则的形成电流。

__________________________________ 哼案：定向移动）4 .电荷之间的相互作用是通过发生的。

__________________________________ （答案：电场）5∙电动势的方向规定为在电源内部由_________ 极指向极。

空1答案：负空2答案：正6.均匀导体的电阻与导体的长度成___________ ，与导体的横截面积成，与材料性质有关，而且还与有关。

空1答案：正比空2答案：反比空3答案：温度二.单项选择题（每题2分）1 .电路元件中电源的作用是（）.A..输送电能B∙控制电路C.提供电能D.消耗电能2 .用电压表测得电路端电压为零，这说明（）.A•外电路断路B•外电路短路—）C•外电路上电流比较小D•电源内电阻为零3 .电源电动势是2V，内电阻是0.1Q，当外电路断路时，电路中的电流和端电压分别是O.A.0、2V（正确笞案）B-20A'2VC-20A'0D-0'04 .下列说法错误的是（）。

A.电源是提供电压的装置B.电压是形成电流的原因C.电流是电荷的定向移动形成的D.电路两端只要有电压就一定有电流I5 .导体的电阻是导体本身的一种性质，以下说法错误的是（）A.和导体截面积有关B.和导体长度有关C和环境温度无关（1—）D.和材料性质有关6 .串联电路中______ 处处相等。

（）A.电压B.电流IC.电阻D.电位7 .以下学习文具中，通常情况下属于导体的是OA.小刀I 18 .塑料三角板C.帆布笔袋D.橡皮8 .下列用电器中，利用电流热效应工作的是（）。

《电工基础》期末试卷（含参考答案）姓名： 班级： 学号： 得分：一、填空题:（共20分，每空格1分）1、频率是单位时间内交流电重复变化的周期 数2．交流电路中的视在功率用符号 Ｓ 表示，其单位是 伏安（V A ）3、已知两交流电流分别为i １＝１５s ｉｎ（３１４t ＋４５°）安，u ＝１０s ｉｎ（３１４ｔ－３０°）伏，它们的相位差为 75° ，___电流 超前___电压 。

4、 当电源电压和负载有功功率一定时，功率因数越低电源提供的电流越 大 ，线路的电压降越 大5、在三相对称负载中，三个相电流 大小 相等，相位互差 120° 。

6. 当发生串联谐振时，电路中的感抗与容抗___相等__，总阻抗Z=_R____，电流最_大___。

7、如果对称三相交流电路的U 相电压,)30314sin(2220V t u U ︒+=那么其余两相电压分别为：V u ,)90314sin(2220V t u V ︒-==W u V t u W )150314sin(2220︒+=8.对称三相电路有功功率的计算公式为 ϕcos 3L L I U P = ，与负载的 连接方式无关。

9．如图1-2所示电路中，V 1和V 的读数分别为3V 、5V ，当V 2的读数为4V 时，方框中的元件为 电 阻 ；当V 2的读数为8V 时，方框中的元件为 电感 ；当V 2的读数为2V 时，方框中的元件为 电容 。

10．电容有 隔直通交 的作用。

二、单项选择题(每题1.5分，共 27分)1、通常我们讲白炽灯的功率是40W ，电动机的功率为10kW 等，都指的是 A 的大小 A 平均功率 BC 无功功率 D2、初相位为“负”，表示正弦波形的起始点在坐标O 点的( B )A 左方B 右方C 上方D3. 一台三相电动机，每相绕组的额定电压为220V ，对称三相电源的线电压为380V ，则三相绕组应采用 A 。

2015秋综合班机电专业《电工基础》期中考试试卷分值：120分时间：60分钟命题人：一、选择题（10×2′=20′）1、纯电阻电路中，若电流的初相角为60°，则电压的初相角为（）。

A.30°B.60°C.90°D.120°2、处于谐振状态的R-L-C串联电路，电路呈（）。

A.电感性B.电容性C.电阻性D.无法确定3、u=5 sin(ωt+30°)V与i=5 sin(2ωt-30°)A的相位差是（）。

A 60°B 30°C -30°D 无法确定4、一个电容器的耐压值为250V，把它接入正弦交流电中使用，加在它两端的交流电压的有效值可以是（）。

A 150VB 180VC 220VD 都可以5、我国电风扇上标明的额定电压220V指的是交流电压的（）。

A 最大值B 有效值C 瞬时值D 平均值6、在R-L-C串联电路发生谐振时，下列说法正确的是（）A.Q值越大，通频带越宽B.端电压是电容两端电压的Q倍C.电路的电抗为零，则感抗和容抗也为零D.总阻抗最小，总电流最大7、在RL串联电路中，UR =16V，UL=12V，则总电压为（）A 28VB 20V C、 2V D 4V8、在RLC并联电路中，电阻、电感、电容支路中的电流分别是4 A 、8 A 、5 A，则总电流为（）A 12 AB 5 AC 13 AD 9A9、交流电路中提高功率因数的目的是（）。

A 减小电路的功率消耗B 提高负载的效率C 增加负载的输出功率D 提高电源的利用率10、加在容抗为100Ω的纯电容两端的电压Uc=100sin(wt-π/3)V,则通过它的电流是（）A. ic=sin(wt+π/3)AB. ic=sin(wt+π/6)AC. ic=2sin(wt+π/3)AD. ic=2sin(wt+π/6)A二、判断题（10×2′=20′）1、在RLC串联电路中，若XL= X c，则端电压和电流的相位差为零。

2015年秋学期期末考试《电工基础》试卷分值：120分时间：60分钟命题人：一、选择题（6×5′=30′）1、两个正弦交流电流i1=10sin（314t+π/6）A，i2=12sin（314t+π/4）A，它们相同的是（）。

A 最大值B 有效值C 周期D 初相位2、已知一交流电流，当t=0时i=1A，初相位为30o，则这个交流电的有效值为（）。

A 0.5AB 1.414AC 1AD 2A3、人们常说的交流电压220V、380V，是指交流电压的（）。

A 最大值B 有效值C 瞬时值D 平均值4、关于交流电的有效值，下列说法正确的是（）。

A.最大值是有效值的3倍B.有效值是最大值的2倍C.最大值为311V的正弦交流电压，就其热效应而言，相当于一个220V的直流电压D.最大值为311V的正弦交流电，可以用220V的直流电代替。

5、某正弦交流电流的初相角ψ0=-π/2,在t=0时，其瞬时值将（）。

A.等于零B.小于零C.大于零D.不能确定6、某交流电压u=100sin(100πt+π/4),当t=0.01s时的值是（）。

A.-70.7VB.70.7VC.100VD.-100V二、判断题（10×2′=20′）1、大小和方向都随时间变化的电流是交流电流。

（）2、直流电流的频率为零，其周期为无穷大。

（）3、正弦交流电三要素是周期、频率和初相位。

（）4、对于同一正弦量来说，周期、频率和角频率是三个互不相干，各自独立的物理量。

（）5、两同频率正弦量的相位差，在任何瞬间都不变。

（）6、初相位的范围是-2π到2π。

（）7、任何周期性变化的电压、电流，其最大值与有效值的关系均为2倍的关系。

（）8、正弦交流电的平均值就是有效值。

（）9、正弦交流电的有效值除了与最大值有关外，还与它的初相位有关。

（）三、填空题（10×2′=20′）1、交流电是指都随时间做周期性变化的电动势（或电压、电流）。

2、正弦量的三要素是指、和。
