机电一体化专业电工基础试题---电路部分

电路考试试题库及参考答案第1章试题库第2章三、单项选择题（建议每小题2分）1、当电路中电流的参考方向与电流的真实方向相反时，该电流（ B ） A 、一定为正值 B 、一定为负值 C 、不能肯定是正值或负值2、已知空间有a 、b 两点，电压U ab =10V ，a 点电位为V a =4V ，则b 点电位V b 为（ B ） A 、6V B 、－6V C 、14V3、当电阻R 上的u 、i 参考方向为非关联时，欧姆定律的表达式应为（ B ） A 、Ri u = B 、Ri u -= C 、 i R u =4、一电阻R 上u 、i 参考方向不一致，令u =－10V ，消耗功率为0.5W ，则电阻R 为（ A ） A 、200Ω B 、－200Ω C 、±200Ω5、两个电阻串联，R 1：R 2=1：2，总电压为60V ，则U 1的大小为（ B ） A 、10V B 、20V C 、30V6、已知接成Y 形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为（ C ） A 、全是10Ω B 、两个30Ω一个90Ω C 、全是90Ω7、电阻是（ C ）元件，电感是（ B ）的元件，电容是（ A ）的元件。

A 、储存电场能量 B 、储存磁场能量 C 、耗能8、一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ） A 、负载电阻增大 B 、负载电阻减小 C 、电源输出的电流增大9、理想电压源和理想电流源间（ B ）A 、有等效变换关系B 、没有等效变换关系C 、有条件下的等效关系10、当恒流源开路时，该恒流源内部（ B ）A 、有电流，有功率损耗B 、无电流，无功率损耗C 、有电流，无功率损耗五、计算分析题（根据实际难度定分，建议每题在6～12分范围）1、图1.5.1所示电路，已知U =3V ，求R 。

（2Ω）2、图1.5.2所示电路，已知U S ＝3V ，I S ＝2A ，求U AB 和I 。

电工基础考试题及答案电工基础考试题及答案「篇一」关于电工基础知识试题及答案一、填空1、倒闸操作时，不允许将设备的电气和机械防误操作闭锁装置（解除），特殊情况下如需（解除），必须经过值长同意。

2、带电装表接电工作时，应采取防止（短路）和（电弧灼伤）的安全措施。

3、各类作业人员应被告知其作业现场和工作岗位存在的（危险因素）、防范措施及（事故紧急处理措施）。

4、凡在离地面（2）m及以上的地点进行的工作，都应视作（高处）作业。

5、变压器在运行中，其总损耗是随负载的变化而变化的，其中（铁耗）是不变的，而（铜耗）是变化。

6、随着负载的变化，变压器的效率也在发生变化。

当（可变损耗）等于（不变损耗）时，其效率将最高。

7、电焊变压器必须有较高的（电抗），而且可以（调节），其外特性应是（陡降）的。

8、绝缘处理工艺主要包括（预烘、浸漆和干燥）三个过程。

9、异步电动机做耐压试验时，当电压升到（半值）后，应逐渐升至全值，一般不少于（10秒），以免受冲击电压的影响，然后保持（1）分钟，再降至（半值）以下切断电源。

10、交流控制电机可分为（伺服电机、测速发电机和自整角机）三大类。

11、触点的电磨损是由触点间（电弧）或（电火）的高温使触点金属气化和蒸以造成的，机械磨损是由于触点接触面（撞击）造成的。

12、交流接触器的栅片灭弧原理是由于触点上方的铁质栅片（磁阻很小），电弧上部磁通大都进入（栅片），使电弧周围空气中的磁场分布形式（上疏下密），将电弧拉入灭弧栅。

电弧被栅片分割多若干短弧，使起弧电（高于），电源电压并产（阴极）效应，栅片又大量吸收电弧的（热量），所以电弧被熄灭。

13、触点压力有（终压力）和（初压力）之分。

触点的终压力主要取决于触点的（材料）与导体的允许（温升）以及电机（稳定性），触点被压力对于交流接触器一般按终压力的（65%~90%）调整，直流接触器按终压力的（60%~80%）调整。

14、电磁式断电器的释放电压（电流）值，取决于衔铁时的（吸上后最终间隙）其（弹簧压力）。

第一章认识电路练习题一、是非题(1.5X20)1、电路图是根据电气元件的实际位置和实际连线连接起来的。

（）2、蓄电池在电路中必是电源，总是把化学能转换成电能。

（）3、直流电路中，有电压的元件一定有电流。

（）4、电阻值大的导体，电阻率一定也大。

（）5、电阻元件的伏安特性曲线是过原点的直线时，称为线性电阻。

（）6、欧姆定律适用于任何电路和任何元件。

（）7、R=U/I中的R是元件参数，它的值是由电压和电流的大小决定的。

（）8、额定电压为220V的白炽灯接在110V电源上，白炽灯消耗的功率为原来的1/4。

（）9、在纯电阻电路中，电流通过电阻所做的功与它产生的热量是相等的。

（）2210、公式P=UI=RI=U/ R 在任何条件下都是成立的。

（）二、选择题（2X20）请将正确的答案填在题后的答题卡中，否则无效。

1、下列设备中，一定是电源的为（）。

A.发电机B.冰箱C.蓄电池D.白炽灯2、通过一个电阻的电流是5A，经过4min，通过该电阻的一个截面的电荷量是( )。

A.20CB.50CC.1200CD.2000C3、一般金属导体具有正温度系数，当环境温度升高时，电阻值将（）。

A.增大B.减小C.不变D.不能确定4、相同材料制成的两个均匀导体，长度之比为3:5，横截面积之比为4:1，则其电阻之比为（）。

A.12:5B.3:20C.7:6D.20:35、某导体两端电压为100V，通过的电流为2A；当两端电压降为50V时，导体的电阻应为( )。

A.100ΩB. 25ΩC. 50ΩD. 06、通常电工术语“负荷大小”是指( )的大小。

A.等效电阻B.实际电功率C.实际电压D.负载电流7、一电阻元件，当其电流减为原来的一半时，其功率为原来的( )。

A.1/2B.2倍C.1/4D.4倍8、220V、40W白炽灯正常发光( )，消耗的电能为1KW·h。

A.20hB. 40hC. 45hD. 25h三、填充题1、电路是由、、和等组成的闭合回路。

电气控制与PLC试题一、填空题将正确答案填入下列空白处,每题1分,共10分1. 触点系统的结构形式有桥式触点、指形触点;2. 工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器;3. 交流接触器的触点系统分为主触点和辅助触点,用来直接接通和分断交流主电路和控制电路;4. 热继电器有多种结构形式,最常用的是双金属片结构,即由两种不同膨胀系数的金属片用机械碾压而成,一端固定,另一端为自由端;5. 熔断器主要作为电路的短路保护元件;6. 三相笼型异步电动机的制动方法一般采用机械制动和电气制动,其中电气制动方法有：反接制动、能耗制动、再生制动等;7. 电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等;8. PLC的基本结构由中央处理器、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成;9. 按PLC物理结构形式的不同,可分为整体式和模块式两类;10. PLC常用的编程语言有：梯形图、指令表、高级语言;二、选择题下列每题只有一个正确答案,将正确答案的代号填入括号内,每题2分,共28分1. 电磁机构中,吸引线圈的作用是： AA. 将电能转化成磁场能量B. 将磁场能转化成电能2. 用来分断或接通控制电路的是交流接触器的AA. 辅助触点B. 主触点3. 电磁式交流接触器和交流继电器的区别是： BA. 交流接触器有短路环,而继电器没有B. 交流接触器有主、辅助触点之分,而继电器没有C. 没有区别4. 下列对PLC输入继电器的描述正确的是： AA. 输入继电器的线圈只能由外部信号来驱动B. 输入继电器的线圈只能由程序来驱动C. 输入继电器的线圈既可以由外部信号来驱动又可以由程序来驱动5. 把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是： CA. 接触器正常工作B. 接触器产生强烈震动C. 烧毁线圈D. 烧毁触点6. 中间继电器的电气符号是： CA. SBB. KTC. KAD. KM7. 自动空气开关的电气符号是： BA. SBB. QFC. FRD. FU8. 下列对PLC软继电器的描述,正确的是： AA. 有无数对常开和常闭触点供编程时使用B. 只有2对常开和常闭触点供编程时使用C. 不同型号的PLC的情况可能不一样D. 以上说法都不正确9. OR指令的作用是： DA. 用于单个常开触点与前面的触点串联连接B. 用于单个常闭触点与上面的触点并联连接C. 用于单个常闭触点与前面的触点串联连接D. 用于单个常开触点与上面的触点并联连接10. 用于驱动线圈的指令是： DA. LDB. ANDC. ORD. OUT11. 逆变桥由4个晶闸管组成;每个晶闸管均串有空心电感以限制晶闸管导通时的BA. 电流变化B. 电流上升率C. 电流上升D. 电流12. A 控制方式的优点是精度高、速度快、其缺点是调试和维修比较复杂;A. 闭环B. 半闭环C. 双闭环D. 开环13. 三相半波可控整流电路其最大移相范围为150度,每个晶闸管最大导通角为 AA. 120度B. 90度C. 60度D. 18度14. 对触发脉冲的要求有 BA. 一定的宽度,且达到一定的电流B. 一定的宽度,且达到一定的功率C. 一定的功率,且达到一定的电流D. 一定的功率,且达到一定的电压三. 判断题下面各题正确的在括号内划√,错误的在括号内划×,每题1分,共9分1. 电磁式交流接触器的铁心端面上必须安装一个铜制的短路环; v2. 交流接触器在灭弧装置损坏的情况下也可以使用; x3. 安装刀开关时,刀开关在合闸状态下手柄应该向上,不能倒装和平装,以防止闸刀松动落下时误合闸; v4. 一般情况下,速度继电器有两对常开触点和两对常闭触点,当电动机带动其转子向某方向运行达到某一转速时,有一对常开触点接通,常闭触点断开,所以速度继电器可以用于电机的制动控制; v5. PLC的输出继电器的线圈不能由程序驱动,只能由外部信号驱动 x6. PLC的输出线圈可以放在梯形图逻辑行的中间任意位置; x7. PLC的软继电器编号可以根据需要任意编写; x8. 在绘制电气元件布置图时,重量大的元件应放在下方,发热量大的元件应放在上方; v9. 在设计PLC的梯形图时,在每一逻辑行中,并联触点多的支路应放在左边; v四. 问答题每题10分,共30分1. 简述三种PLC顺序控制编程方法方法的特点：1 使用起保停电路的梯形图顺序控制方法,是一种通用的设计方法,它使用的仅是PLC中最基本的指令,对于任何顺序控制系统的梯形图都可以用此方法进行设计;2 以转换为中心的梯形图顺序控制设计方法,是一种规律性比较强的设计方法,它较好的体现了SFC中的转换原则,具有编程简单、思路清晰、便于阅读的特点,尤其是对于复杂的顺序控制系统;另外,这种方法使用的是置位指令S和复位指令R,而对于各种型号的PLC一般都具有,因此这种设计方法的通用性也比较好;3 使用SCR指令的梯形图顺序控制设计法,是一种专门性的设计方法;对于不同型号的PLC具有不同的步进指令,它们之间目前还不能实现功能互换;但是,它是一些PLC自带的一种设计方法,使用它在设计复杂的顺序控制系统时,可有效的减小内存占用的空间,减少程序的执行时间,提高PLC输入输出的响应速度;2. 电机电动状态与制动状态有何区别电动状态时,电磁转矩是驱动转矩,转速与电磁转矩的方向相同;电动机的电磁转矩TM必须与机械负载转矩TL及空载损耗转矩T0相平衡;制动状态时,电动机工作在发动机状态,电磁转矩与电枢转动的方向或原动机的驱动转矩的方向相反,它是阻转矩;等速转动时,原动机的转矩T1必须与发电机的电磁转矩TM及空载损耗转矩相平衡;3. PLC的输入、输出接口电路于内部电路是如何进行电气隔离的PLC通过输入单元可实现将不同输入电路的电平进行转换,转换成PLC所需的标准电平供PLC进行处理;接到PLC输入接口的输入器件是：各种开关、按钮、传感器等;各种PLC的输入电路大都相同,PLC输入电路中有光藕合器隔离,并设有RC滤波器,用以消除输入触点的抖动合外部噪声干扰;五. PLC综合应用23分试应用S7－200PLC对三相异步电动机正、反转、制动PLC进行控制,要求：按下按钮SB1,三相异步电动机M正转,或按下SB2电动机反转,按下按钮SB0电动机自然停车;工作过程中按下SB4,电动机能实现快速准确制动,电动机要有短路和长期过载保护;1）画出主电路和PLC外部接线图：2）画出梯形图：据梯形图写出指令语句表;I/O分配：输入输出自然停车SB3：正转KM1：正转启动SB1：反转KM2：反转启动SB2：制动KM3：准确制动SB4：速度信号KV：热继电器FR：主电路设计：PLC连线梯形图：指令语句表：附参考答案：一. 填空题每题1分,共10分1. 桥式触点2. 1200V3. 主触点4. 双金属片5. 短路6. 反接制动7. 短路8.中央处理器 9. 整体式 10. 梯形图二. 选择题每题2分,共20分1. A2. A3. B4. A5. C6. C7. B8. A9. D 10. D三. 判断题每题2分,共20分1. √2. √3. X4. √5. √6. X7. X8. X9. √ 10. √四. 问答题每题10分,共40分1. 接通电源,按下正转启动按钮SB2,正转接触器KM1的线圈得电工作,其常开辅助触点闭合实现自锁,电机开始正转,其常闭辅助触点断开,使反转接触器KM2的线圈不能得电而不能工作即实现互锁；松开SB2,正转接触器KM1也能继续工作;在KM1工作过程中如果按下反转启动按钮SB3,其常闭触点使正转接触器KM1的线圈断电而停止工作,即电机停止正转；同时反转接触器KM2的线圈得电开始工作,其常开辅助触点闭合实现自锁,常闭辅助触点断开使KM1无法得电工作即实现互锁,电机开始反转；松开SB3,反转接触器KM2也能继续工作;在电机正转或反转过程中如果按下停止按钮SB1,相应接触器线圈失电停止工作,电机停止运转;如果该电路出现短路,则熔断器FU1迅速熔断而切断电路电源；如果电机过载,则热继电器的常闭触点断开而切断相应接触器线圈的电源,达到电机过载保护的目的;2.3. 共5处错误,分别见下图A、B、C、D、E处答对一条得2分五. 分析题答对一条得2分1.熔断器FU1、FU2烧毁或接触不良；2.按钮SB1、SB2损坏或触点接触不良；3.热继电器FR故障或常闭触点断开；4.交流接触器故障；5.线路故障六. 综合题10分。

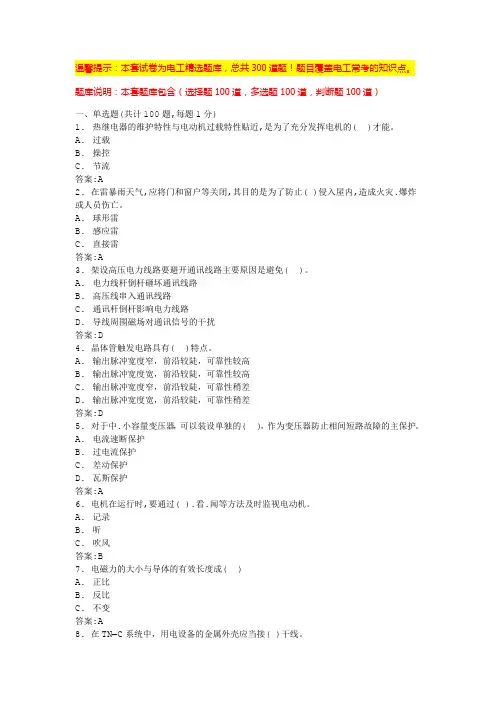

温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.热继电器的维护特性与电动机过载特性贴近,是为了充分发挥电机的( )才能。

A.过载B.操控C.节流答案:A2. 在雷暴雨天气,应将门和窗户等关闭,其目的是为了防止( )侵入屋内,造成火灾.爆炸或人员伤亡。

A.球形雷B.感应雷C.直接雷答案:A3. 架设高压电力线路要避开通讯线路主要原因是避免( )。

A.电力线杆倒杆砸坏通讯线路B.高压线串入通讯线路C.通讯杆倒杆影响电力线路D.导线周围磁场对通讯信号的干扰答案:D4. 晶体管触发电路具有( )特点。

A.输出脉冲宽度窄，前沿较陡，可靠性较高B.输出脉冲宽度宽，前沿较陡，可靠性较高C.输出脉冲宽度窄，前沿较陡，可靠性稍差D.输出脉冲宽度宽，前沿较陡，可靠性稍差答案:D5. 对于中.小容量变压器，可以装设单独的( )，作为变压器防止相间短路故障的主保护。

A.电流速断保护B.过电流保护C.差动保护D.瓦斯保护答案:A6. 电机在运行时,要通过( ).看.闻等方法及时监视电动机。

A.记录B.听C.吹风答案:B7. 电磁力的大小与导体的有效长度成( )A.正比B.反比C.不变答案:A8. 在TN—C系统中，用电设备的金属外壳应当接( )干线。

A.PENB.NC.PED.接地答案:A9. 三相异步电动机一般可直接启动的功率为( )kW以下。

A.7B.10C.16答案:A10. 扑救电气设备火灾时，不能用什么灭火器?( )A.四氯化碳灭火器B.二氧化碳灭火器C.泡沫灭火器答案:C11. 运输液化气,石油等的槽车在行驶时,在槽车底部应采用金属链条或导电橡胶使之与大地接触,其目的是( )。

A.中和槽车行驶中产生的静电荷B.泄漏槽车行驶中产生的静电荷C.使槽车与大地等电位答案:B12. 把电气设备正常情况下不带电的金属部分与电网的.保护零线进行连接,称作( )。

电工学练习题（A ）一、单项选择题：在下列各题中，有四个备选答案，请将其中唯一正确的答案填入题干的括号中。

(本大题共5小题，总计10分)1、图示电路中, 若电压源U S =10 V , 电流源I S =1 A, 则( ) A. 电压源与电流源都产生功率 B. 电压源与电流源都吸收功率 C. 电压源产生功率, 电流源不一定D. 电流源产生功率, 电压源不一定2、电路如图所示, U S 为独立电压源, 若外电路不变, 仅电阻R 变化时, 将会引起 ( ) A. 端电压U 的变化 B. 输出电流I 的变化C. 电阻R 支路电流的变化D. 上述三者同时变化 3、电路如图所示, 支路电流I AB 与支路电压U AB 分别应为( )A. 05. A 与15. VB. 0 A 与1 VC. 0 A 与-1 VD. 1 A 与0 V4、图示正弦交流电路中，已知R L C==ωω1， i t 13245=+︒cos()ωA ，i t 24245=-︒cos()ωA ，则i 3为 ( )A.5281cos(.)ωt -︒ A B. 5281cos(.)ωt +︒ AC. 52cos ωt AD. 7245cos()ωt +︒ A5、可以通过改变电容来调节RLC 串联电路的谐振频率，若要使谐振频率增大一倍， 则电容应( )A.大4倍B.大2倍C. 减至21 D. 减至41 二、填空题：（共20分）（要求写出计算过程）1、电路如图所示，欲使电压源输出功率为零，则电阻R 为____Ω, 所吸收功率为______W 。

A2、若图(a)的等效电路如图(b)所示, 则其中I S 为__________A, R S 为__________Ω。

3、图示正弦交流电路中，已知&I R =∠-23π A ，则&I L =____________A三、非客观题 ( 本 大 题10分 )电路如图所示，应用KCL 与KVL 求电流I 、电压U 及元件X 吸收的功率。

温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.热继电器的爱护特性与电动机过载特性贴近是为了充分发挥电机的( )力量。

A.过载B.掌握C.节流答案:A2. 某中性点直接接地的低压220V/380V系统，发现一台电气设备发生一相碰壳，此时如人体接触电气设备，流过人体的电流为( )。

(假设人体电阻Rr为1000Ω)A.30mAB.220mAC.380mAD.1000mA答案:B3. 异步电动机固有的特性是启动电流大，其数值为额定电流的( )。

A.3～4倍；B.3～5倍；C.4～6倍；D.4～7倍答案:D4. 直埋电力电缆线路定期检查内容包括( )等方面。

A.电缆截面B.出厂日期C.线路标桩完整答案:C5. 双踪示波器的示波管中装有( )偏转系统。

A.一个电子枪和一套B.一个电子枪和两套C.两个电子枪和一套D.两个电子枪和两套答案:A6. 频敏变阻器其构造与三相电抗相似，即由三个铁芯柱和( )绕组组成。

A.一个B.二个C.三个答案:C7. 《安全生产许可证条例》于( )国务院第34次常务会议通过。

A.2003年1月7日B.2003年2月7日C.2004年1月7日D.2004年2月7日答案:C8. 更换和检修用电设备时,最好的安全措施是( )。

A.切断电源B.站在凳子上操作C.戴橡皮手套操作答案:A9. 无刷直流电动机与一般的直流电动机一样具有良好的伺服控制性能,可以通过改变( )实现无级调速。

A.电枢绕组电阻B.转子电阻C.负载D.电源电压答案:D10. ( )可用于操作高压跌落式熔断器.单极隔离开关及装设临时接地线等。

A.绝缘手套B.绝缘鞋C.绝缘棒答案:C11. 常用检查三相变压器的联接组别的试验方法中，下列错误的是( )。

A.直流法B.双电压表法C.电桥法D.相位法答案:C12. “禁止合闸，有人工作”的标志牌应制作为( )。

电工基础考试试题及答案一、单项选择题（每题2分，共20分）1. 电路中，电流的方向是规定为从电源的正极出发，经过负载，最终回到电源的负极。

（）A. 正确B. 错误2. 欧姆定律描述了电压、电流和电阻之间的关系，其数学表达式为V=IR，其中V代表电压，I代表电流，R代表电阻。

（）A. 正确B. 错误3. 交流电的频率是指交流电在单位时间内周期性变化的次数，单位是赫兹（Hz）。

（）A. 正确B. 错误4. 电容器的单位是法拉（F），而电感器的单位是亨利（H）。

（）A. 正确B. 错误5. 星形连接的三相电路中，线电压是相电压的根号3倍。

（）A. 正确B. 错误6. 电路中的功率因数是衡量电路中电能利用效率的指标，其值范围在0到1之间。

（）A. 正确B. 错误7. 变压器的工作原理是基于电磁感应现象，通过改变交流电压的大小。

（）A. 正确B. 错误8. 直流电动机的工作原理是基于电磁力对导体的作用，使导体在磁场中旋转。

（）A. 正确B. 错误9. 电路中的短路是指电路中任意两点之间电阻为零的连接。

（）A. 正确B. 错误10. 电路中的谐振现象是指电路的阻抗达到最大值时，电路中的电流达到最小值。

（）A. 正确B. 错误二、填空题（每题2分，共20分）1. 电路中的基尔霍夫电流定律表明，进入一个节点的电流之和等于离开该节点的电流之和。

2. 电路中的基尔霍夫电压定律表明，沿着一个闭合回路的电压降之和等于该回路的电压升之和。

3. 电路中的功率P可以表示为P=UI，其中U代表电压，I代表电流。

4. 电路中的电能W可以通过公式W=Pt计算，其中P代表功率，t代表时间。

5. 电路中的电感L可以通过公式L=NΦ/I计算，其中N代表线圈的匝数，Φ代表磁通量，I代表电流。

6. 电路中的电容C可以通过公式C=Q/U计算，其中Q代表电荷量，U代表电压。

7. 电路中的谐波是指频率为基波频率整数倍的正弦波。

8. 电路中的三相电路包括星形连接和三角形连接两种方式。

青岛市五年制高职贯通培养2017级专业综合测试青岛职业技术学院机电一体化专业电工技术基础与技能课程考核试卷三（时间，总分100分）一．选择题（ 25题，每题2分，共计50分）1．一般金属导体，当环境温度升高时，电阻值将（）。

A. 增大B. 减小C. 不变D. 不能确定2．通过一个电阻的电流是5A，经过2min，通过该电阻的一个截面的电荷是（）。

A. 1200CB. 120CC. 50 CD. 600C3. 两个电容器并联，若C1 = 2 C2，则 C1、C2所带电荷q1、q2的关系是（）。

A. q1 = 2q2B. 2q1 = q2C. q1 = q2D. 无法确定4．法拉第电磁感应定律可以这样表述：闭合电路中感应电动势大小（）。

A. 与穿过这一闭合电路的磁感应强度成正比B. 与穿过这一闭合电路的磁通成正比C. 与穿过这一闭合电路的磁通变化率成正比D. 与穿过这一闭合电路的磁通变化量成正比5．()Vtu15sin5+=ω与()Ati152sin5-=ω的相位差是（）。

A. －30°B. 0°C.30°D. 无法确定6．判定通电导线或通电线圈产生磁场的方向用（）。

A. 右手定则B. 左手定则C. 楞次定律D. 安培定则7．在某一交流电路中，已知加在电路两端的电压是()︒+=60sin220tuωV，电路中的电流是()︒-=30sin210tiωA，则该电流消耗的功率是（）。

A、100WB、 200WC、1003WD、 08．一个实际线圈的电阻是80欧，感抗是60欧，则该线圈的阻抗是（）A.140欧B. 100欧C. 20欧D.2400欧9．对称三相四线制供电线路中，每相负载两端获得的电压为（）。

A. 线电压 + 相电压B. 线电压C. 线电压的一半D. 相电压10．铁、钴、镍及其合金的相对磁导率是（）。

A. 远大于1B. 略大于1C. 等于1D. 略小于111．两个电阻R1=9Ω、R2=5Ω，如果它们串联使用，其等效电阻值为（）。

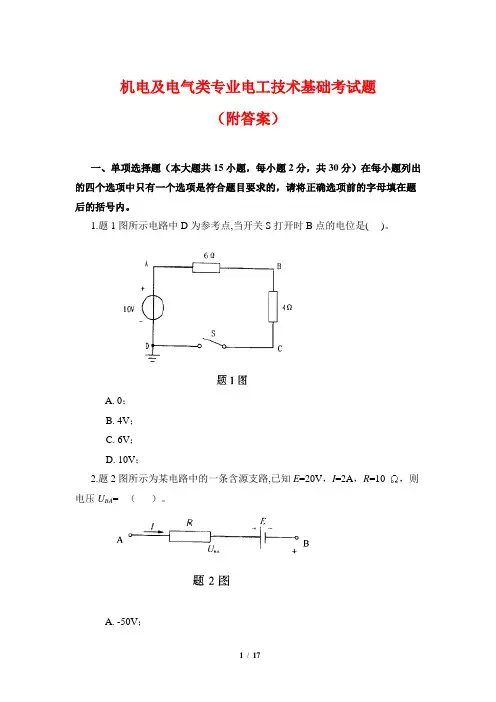

机电及电气类专业电工技术基础考试题（附答案）一、单项选择题（本大题共15小题，每小题2分，共30分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.题1图所示电路中D为参考点,当开关S打开时B点的电位是( )。

A. 0；B. 4V；C. 6V；D. 10V；2.题2图所示为某电路中的一条含源支路,已知E=20V，I=2A，R=10，则电压U BA= （）。

A. -50V；B. -10V；C. 10V；D. 50V；3.电路如题3图所示，已知：电流等于（）。

A.；B.；C.；D.；4.电路如题4图所示，设各电流表内阻为零。

若电流表A的读数为3A,电流表A1的读数为1A，则电流表A2的读数是（）。

A. 2A；B.A；C. 3A；D.A；5.下面的结论中,正确的是( )。

A. 空心励磁线圈所产生磁场和铁心励磁线圈所产生磁场的B—H关系均为非线性。

B. 空心励磁线圈所产生磁场和铁心励磁线圈所产生磁场的B—H关系均为线性。

C. 空心励磁线圈所产生磁场的B—H关系为线性、铁心励磁线圈所产生磁场的B—H关系为非线性。

D. 空心励磁线圈所产生磁场的B—H关系为非线性、铁心励磁线圈所产生磁场的B—H关系为线性。

6.交流铁心线圈如题6图所示。

保持电源电压U、频率及线圈匝数N不变,将铁心A、B段锯开,形成气隙。

则铁心中的磁通最大值将（）。

A. 不变；B. 变小；C. 变大；D. 不定。

7.某三相异步电动机的电源频率为50Hz,额定转速为1455r/min，相对应的转差率为（）。

A. 0.004；B. 0.03；C. 0.18 ；D. 0.52；8.电动机的机械特性曲线如题8图所示,则该电动机为（）。

A. 他励直流电动机；B. 并励直流电动机；C. 串励直流电动机；D. 三相异步电动机；9.直流测速发电机输出电压的大小与转速高低成( )。

A. 平方关系；B. 反比关系；C. 正比关系；D. 非线性关系；10.熔断器在电路中的作用是( )。

第一章 电路基础知识§1—1 电流和电压一、填空题1．电流流通的路径称为电路，通常电路是由电源、导线、负载和开关组成。

2．习惯上规定正电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向相反。

3．金属导体中自由电子的定向移动方向与电流方向相反。

4．电流分直流和交流两大类，凡电流的大小和方向都随时间的变化而变化的电流称为交流电流，简称交流；凡大小和方向恒定不变的电流称为直流电流，简称直流。

5．若3 min 通过导体横截面的电荷量是1.8 C ，则导体中的电流是0.01A 。

6．测量电流时，应将电流表串联接在电路中，使被测电流从电流表的正（+）接线柱流进，从负（-）接线柱流出；每个电流表都有一定的测量范围，称为电流表的量程。

7．电压是衡量电场力做功能力的物理量；电动势表示电源将正电荷从电源负极经电源内部移到正极的能力。

8．电路中某点与参考点的电压即为该点的电位，若电路中a 、b 两点的电位分别为Ua 、Ub ，则a 、b 两点间的电压Uab=Ua-Ub ；U ba= Ub- Ua 。

9．参考点的电位为0，高于参考点的电位取正值，低于参考点的电位取负值。

10．电动势的方向规定为在电源内部由负极指向正极。

11．测量电压时，应将电压表和被测电路并联，使电压表接线柱的正负和被测两点的电位一致。

12．如图1—1所示，电压表的a 应接电阻的C 端，b 应接电阻的d 端。

电流表的a 应接电阻的c 端。

R11kΩR21kΩV A a b+_c d a b -+cd I I二、判断题1．导体中的电流由电子流形成，故电子流动的方向就是电流的方向。

(×) 2．电源电动势的大小由电源本身性质所决定，与外电路无关。

(√) 3．电压和电位都随参考点的变化而变化。

(×) 4．我们规定自负极通过电源内部指向正极的方向为电动势的方向。

(√)三、问答题1．电路主要由哪些部分组成?它们的主要功能是什么?答：电路主要由电源、负载、导线和开关组成。

电路基础试题及答案机电一、单项选择题（每题2分，共20分）1. 电路中的欧姆定律描述了电压、电流和电阻之间的关系，其公式为：A. V=IRB. I=V/RC. R=V/ID. V=IR^2答案：B2. 并联电路中，总电阻与各分支电阻的关系是：A. 等于各分支电阻之和B. 等于各分支电阻之积C. 等于各分支电阻倒数之和的倒数D. 等于各分支电阻之差的倒数答案：C3. 串联电路中，总电压等于各部分电压之和，总电流等于各部分电流，总电阻等于：A. 各部分电阻之和B. 各部分电阻之差C. 各部分电阻之积D. 各部分电阻倒数之和的倒数答案：A4. 理想电压源的特点是：A. 内阻为零，输出电压恒定B. 内阻无穷大，输出电压恒定C. 内阻为零，输出电压随负载变化D. 内阻无穷大，输出电压随负载变化答案：A5. 理想电流源的特点是：A. 内阻为零，输出电流恒定B. 内阻无穷大，输出电流恒定C. 内阻为零，输出电流随负载变化D. 内阻无穷大，输出电流随负载变化答案：B6. 电路中，电感元件的电压与电流的关系是：A. 电压与电流成正比B. 电压与电流成反比C. 电压与电流的变化率成正比D. 电压与电流的变化率成反比答案：C7. 电路中，电容元件的电流与电压的关系是：A. 电流与电压成正比B. 电流与电压成反比C. 电流与电压的变化率成正比D. 电流与电压的变化率成反比答案：C8. 交流电路中，电感的阻抗与频率的关系是：A. 阻抗与频率成正比B. 阻抗与频率成反比C. 阻抗与频率的平方成正比D. 阻抗与频率的平方成反比答案：A9. 交流电路中，电容的阻抗与频率的关系是：A. 阻抗与频率成正比B. 阻抗与频率成反比C. 阻抗与频率的平方成正比D. 阻抗与频率的平方成反比答案：B10. 交流电路中，功率因数的定义是：A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 视在功率与有功功率的比值D. 视在功率与无功功率的比值答案：A二、多项选择题（每题3分，共15分）1. 电路中的基尔霍夫定律包括：A. 基尔霍夫电流定律B. 基尔霍夫电压定律C. 欧姆定律D. 法拉第电磁感应定律答案：A B2. 电路中的功率计算公式有：A. P=VIB. P=V^2/RC. P=I^2RD. P=VI*COSφ答案：A D3. 电路中的谐振条件包括：A. 电感和电容的阻抗相等B. 电感和电容的阻抗互为倒数C. 电路的阻抗最大D. 电路的阻抗最小答案：A C4. 电路中的暂态过程包括：A. 零输入响应B. 零状态响应C. 完全响应D. 稳态响应答案：A B5. 电路中的频率响应包括：A. 幅度响应B. 相位响应C. 阻抗响应D. 功率响应答案：A B三、填空题（每题2分，共20分）1. 电路中的电流单位是________。

电工基础考试题及答案大全第一篇：电工基础知识考试1. 题目：电流是什么？答案：电流是电荷在电路中的流动。

单位是安培（A）。

2. 题目：什么是电压？答案：电压是表示电路中电能的多少，单位是伏特（V）。

3. 题目：什么是电阻？答案：电阻是电流在电路中的阻碍力，用来限制电流流动的能力，单位是欧姆（Ω）。

4. 题目：如何计算电流？答案：电流可以通过欧姆定律来计算，电流等于电压除以电阻。

5. 题目：什么是交流电和直流电？答案：交流电是电流方向和大小都会变化的电流，而直流电是电流方向和大小都保持不变的电流。

6. 题目：如何安全地处理电路中的电线？答案：在处理电线前，首先要确保断开电源，然后使用绝缘工具进行操作，避免触及裸露的导线。

7. 题目：电路中的保险丝有什么作用？答案：保险丝是用来保护电路免受过载或短路等异常情况的损坏。

8. 题目：如何判断电路中的电阻值？答案：可以通过欧姆表来测量电阻值，在关闭电路的情况下将欧姆表连接到电路两端即可。

9. 题目：什么是电路图？答案：电路图是用符号和线条表示电路中元件和连接关系的图示。

10. 题目：什么是电磁感应？答案：电磁感应是指通过磁场的变化来产生电流。

第二篇：电工安全知识考试1. 题目：在进行电工操作时，应该注意哪些安全事项？答案：在进行电工操作时，应先切断电源，佩戴绝缘手套和鞋袜，使用绝缘工具，避免直接触摸裸露导线。

2. 题目：什么是漏电？答案：漏电是指电流从电路中异常流失的现象，可能导致触电危险。

3. 题目：如何预防漏电？答案：可以安装漏电保护器来检测和切断漏电电流。

4. 题目：什么是接地线？答案：接地线是将电路和地面连接起来的导线，用于漏电保护和减少触电风险。

5. 题目：如何正确使用插头和插座？答案：应确保插头和插座没有破损或松动，正确插入插座并拔出时要拉住插头而不是电线。

6. 题目：在进行灯泡更换时，应注意什么？答案：在更换灯泡前应确保断开电源，并等待灯泡冷却后才进行操作。

机电检修基础知识题库100道及答案一、电气部分1. 以下哪个是欧姆定律的表达式？（）A. I=U/RB. U=IRC. R=U/ID. 以上都是答案：D2. 电流的单位是（）。

A. 伏特B. 欧姆C. 安培D. 瓦特答案：C3. 导体的电阻与（）无关。

A. 导体的长度B. 导体的横截面积C. 导体中的电流D. 导体的材料答案：C4. 一只标有“220V，40W”的灯泡，正常工作时的电流是（）。

A. 0.18AB. 1.8AC. 18AD. 180A答案：A。

计算方法：I=P/U=40/220≈0.18A。

5. 三相异步电动机的定子绕组通常采用（）连接。

A. 三角形B. 星形C. 三角形或星形D. 以上都不是答案：C6. 电动机的额定功率是指（）。

A. 电动机在额定状态下运行时的输出机械功率B. 电动机在额定状态下运行时的输入电功率C. 电动机在任意状态下运行时的输出机械功率D. 电动机在任意状态下运行时的输入电功率答案：A7. 交流接触器的主要作用是（）。

A. 频繁地接通和断开主电路B. 频繁地接通和断开控制电路C. 保护主电路D. 保护控制电路答案：A8. 热继电器的主要作用是（）。

A. 短路保护B. 过载保护C. 欠压保护D. 过压保护答案：B9. 漏电保护器的主要作用是（）。

A. 短路保护B. 过载保护C. 漏电保护D. 以上都是答案：C10. 我国工业用电的频率是（）Hz。

A. 50B. 60C. 100D. 120答案：A11. 变压器的主要作用是（）。

A. 改变电压B. 改变电流C. 改变阻抗D. 以上都是答案：D12. 三相异步电动机的旋转磁场是由（）产生的。

A. 定子绕组中的电流B. 转子绕组中的电流C. 定子绕组和转子绕组中的电流共同作用D. 以上都不是答案：A13. 电动机的启动方式有（）。

A. 直接启动B. 降压启动C. 软启动D. 以上都是答案：D14. 电气设备的接地分为（）。

电子科技大学智慧树知到“机电一体化技术”《电工技术基础》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.三相异步电动机的转速n越高，其转子电路的感应电动势E2()。

A.越大B.越小C.不变2.互感器既可用于交流电路又可用于直流电路。

()A.正确B.错误3.要提高感性电路的功率因数，可采用在电路两端()的方法。

A.并联电阻B.并联电感C.并联电容器D.串联电容器4.在三相四线制电路中，中线的作用是()。

A.构成电流回路B.使电源线电压对称C.使不对称负载相电压对称D.使不对称负载功率对称5.用有效值相量来表示正弦电压u=380sin(314t-90°)v时可写作()。

A.j 380 VB.-j 268.7 VC.220∠90°V6.在三相四线制电路中，中性线不允许接入开关或保险丝。

()A.正确B.错误7.在某一频率时，测得若干线性非时变无源电路的阻抗如下，其中合理的是()。

A.RL电路：Z=5-j7B.RLC电路：Z=2-j3C.RC电路：Z=5+j2D.LC电路：Z=2+j38.有负载时变压器的主磁通是()产生的。

A.原绕组的电流I₁B.副绕组的电流I₂C.原绕组电流I₁与副绕组电流I₂共同9.R，L，C串联电路原处于容性状态，今欲调节电源频率使电路达谐振状态，则应使频率f值()。

A.须经试探方能确定增减B.增大C.减小10.用有效值相量来表示正弦电压u=380sin(314t-90°)V时可写作=()。

A.j380VB.-j268.7VC.220∠90°V11.理想电流源的外接电阻越大，则它的端电压()。

A.越高B.越低C.不能确定12.电流流经人体内部对内脏器官的伤害称为()。

A.电击B.电伤C.烧伤13.在直流电路中，()。

A.感抗和容抗均为0B.感抗为∞，容抗为0C.感抗为0，容抗为∞D.容抗为∞，没有电感L14.图示正弦稳态单口网络，Z=5∠-30°Ω，则图中元件1，2应为()。

电工基础知识考试题及答案[合集5篇]第一篇：电工基础知识考试题及答案维修电工考试题姓名：单位：成绩：一：选择题（每题2分，共40分）1、电流互感器二次绕组不允许()。

A、接地 B、短路 C、开路2、配线过程中，当需要把铜导线和铝导线压接在一起时，必须采用()。

A、锔连接管 B、铝连接管 C、铜铝连接管 D、三种都可以3、造成交流接触器线圈过热而烧毁的原因是()。

A、电压过高B、电压过低C、线圈短路D、以上原因都有可能4、各断路器的配合中，电路上一级的熔断时间应为下一级熔断器的()以上。

A、一倍 B、二倍 C、三倍 D、四倍5、触电伤害的程度与触电电流的路径有关，对人最危险的触电电流路径是()。

A、流过手指 B、流过下肢 C、流过心脏6、热继电器可作为电动机的（）。

A、短路保护B、过载保护C、失压保护D、过压保护7、HL-25穿心型电流互感器，当被测导线在电流互感器孔中穿过时，其变化为600/5A；若被测导线在孔中穿绕了三次，则此时变比是（）。

A.600/5A B、300/5A C、200/5A D、100/5A8、凡接到任何违反电器安全工作规程制度的命令时应()。

A．考虑执行 B、部分执行 C、拒绝执行9、设三相异步电动机额定电流In=l0A，进行频繁的带负载起动，熔断体的额定电流应选()。

A．10A B、15A C、50A D、25A10、改变单相异步电动机的旋转方向的方法是（）。

A、将火线与地线对调B、将定子绕组的首尾对调C、将启动绕组与运行绕组对调11、通过额定电流时热继电器不动作，如果过载时能脱扣，但不能再扣，反复调节仍是这样，则说明()。

A．热元件发热量太小 B．热元件发热量太大 C．双金属片安装方向反了D.热元件规格错了12、普通功率表在接线时，电压线圈和电流线圈的关系是()。

A．电压线圈必须在电流线圈的前面B．电压线圈必须接在电流线圈的后面C．视具体情况而定13、指针万用表的优劣，主要看（）。

电路基础试题及答案机电电路基础试题及答案（机电）一、单项选择题（每题2分，共20分）1. 在电路中，电压与电流的关系是（）。

A. 电压是电流的函数B. 电流是电压的函数C. 电压与电流无关D. 无法确定答案：B2. 欧姆定律的公式是（）。

A. V=IRB. I=V/RC. R=V/ID. V=I*R答案：A3. 电路中电阻的单位是（）。

A. 欧姆（Ω）B. 伏特（V）C. 安培（A）D. 瓦特（W）答案：A4. 电路中的功率计算公式是（）。

A. P=VIB. P=V^2/RC. P=I^2RD. P=V*I*R5. 理想电压源的内阻是（）。

A. 0ΩB. ∞ΩC. 有限值D. 不确定答案：B6. 电路中的基尔霍夫电流定律（KCL）表明（）。

A. 进入节点的电流之和等于离开节点的电流之和B. 离开节点的电流之和等于进入节点的电流之和C. 进入节点的电流之和等于离开节点的电流之和加上电压源的电流D. 离开节点的电流之和等于进入节点的电流之和减去电压源的电流7. 电路中的基尔霍夫电压定律（KVL）表明（）。

A. 任何闭合回路中电压之和等于零B. 任何闭合回路中电压之和等于电流乘以电阻C. 任何闭合回路中电压之和等于电流乘以电感D. 任何闭合回路中电压之和等于电流乘以电容答案：A8. 串联电路中总电阻与各部分电阻的关系是（）。

A. 等于各部分电阻之和B. 等于各部分电阻之积C. 等于各部分电阻倒数之和D. 等于各部分电阻倒数之积答案：A9. 并联电路中总电阻与各部分电阻的关系是（）。

A. 等于各部分电阻之和B. 等于各部分电阻之积C. 等于各部分电阻倒数之和D. 等于各部分电阻倒数之积答案：C10. 电容器的单位是（）。

A. 法拉（F）B. 欧姆（Ω）C. 伏特（V）D. 安培（A）答案：A二、多项选择题（每题3分，共15分）11. 以下哪些因素会影响电路中的电流大小（）。

A. 电压B. 电阻C. 电感D. 电容答案：A, B, C, D12. 以下哪些元件属于被动元件（）。

电工一体机考试题及答案一、单项选择题（每题2分，共20分）1. 电路中电流的参考方向可以任意选择，但必须保持一致。

这种说法是正确的吗？A. 正确B. 错误答案：A2. 欧姆定律适用于哪种电路？A. 纯电阻电路B. 纯电感电路C. 纯电容电路D. 以上都是答案：A3. 交流电路中的功率因数是指什么？A. 电压与电流的相位差B. 电压与电流的乘积C. 电压与电流的有效值的比值D. 电压与电流的瞬时值的比值答案：C4. 以下哪种元件不是纯电阻元件？A. 导线B. 电容器C. 电阻器D. 电感器答案：B5. 在三相电路中，星形接法和三角形接法的线电压与相电压的关系是什么？A. 星形接法线电压等于相电压，三角形接法线电压是相电压的√3倍B. 星形接法线电压是相电压的√3倍，三角形接法线电压等于相电压C. 星形接法和三角形接法线电压都等于相电压D. 星形接法和三角形接法线电压都是相电压的√3倍答案：B6. 变压器的工作原理是什么？A. 电磁感应B. 静电感应C. 磁电感应D. 光电效应答案：A7. 电流通过电感器时，会产生什么效应？A. 电感效应B. 电容效应C. 电阻效应D. 电势效应答案：A8. 电路中的谐振频率是指什么？A. 电路中电流最大的频率B. 电路中电压最大的频率C. 电路中阻抗最小的频率D. 电路中功率因数为1的频率答案：C9. 以下哪种继电器是用于过载保护的？A. 电流继电器B. 电压继电器C. 时间继电器D. 温度继电器答案：A10. 电路中的功率损耗主要由哪部分组成？A. 电阻损耗B. 电感损耗C. 电容损耗D. 以上都是答案：A二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响电路中的总谐波畸变？A. 负载类型B. 电源频率C. 电路配置D. 电源电压答案：A, B, C2. 电路中的无功功率和有功功率分别对应哪些物理量？A. 无功功率对应电感或电容中的存储能量B. 有功功率对应电路中消耗的能量C. 无功功率对应电路中的电流D. 有功功率对应电路中的电压答案：A, B3. 以下哪些是三相电路的特点？A. 三个相位的电压和电流大小相等B. 三个相位的电压和电流相位相差120度C. 三个相位的电压和电流相位相同D. 三个相位的电压和电流大小不等答案：A, B4. 以下哪些元件可以用于测量电路中的电流？A. 电流表B. 电压表C. 电流互感器D. 电阻器答案：A, C5. 以下哪些因素会影响电路的功率因数？A. 负载类型B. 电源电压C. 负载的相位角D. 电源频率答案：A, C三、判断题（每题2分，共10分）1. 电路中的总功率等于有功功率和无功功率之和。
