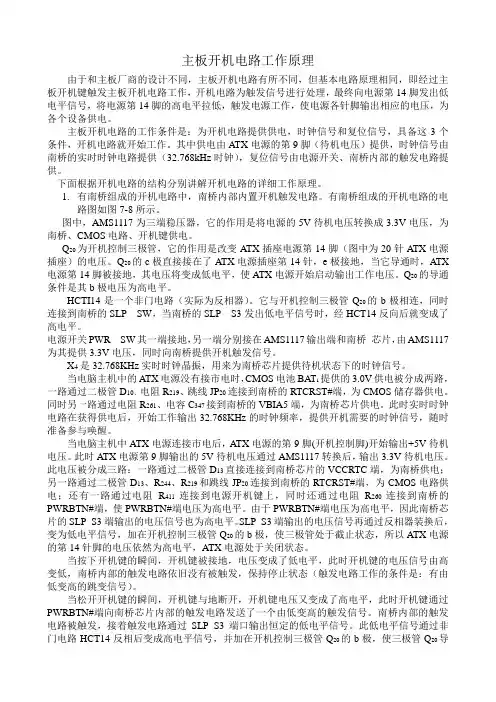

主板开机电路工作原理由于和主板厂商的设计不同，主板开机电路有所不同，但基本电路原理相同，即经过主板开机键触发主板开机电路工作，开机电路为触发信号进行处理，最终向电源第14脚发出低电平信号，将电源第14脚的高电平拉低，触发电源工作，使电源各针脚输出相应的电压，为各个设备供电。
主板开机电路的工作条件是：为开机电路提供供电，时钟信号和复位信号，具备这3个条件，开机电路就开始工作。
其中供电由ATX电源的第9脚（待机电压）提供，时钟信号由南桥的实时时钟电路提供（32.768kHz时钟），复位信号由电源开关、南桥内部的触发电路提供。
下面根据开机电路的结构分别讲解开机电路的详细工作原理。
1.有南桥组成的开机电路中，南桥内部内置开机触发电路。
有南桥组成的开机电路的电路图如图7-8所示。
图中，AMS1117为三端稳压器，它的作用是将电源的5V待机电压转换成3.3V电压，为南桥、CMOS电路、开机键供电。
Q20为开机控制三极管，它的作用是改变ATX插座电源第14脚（图中为20针A TX电源插座）的电压。
Q20的c极直接接在了ATX电源插座第14针，e极接地，当它导通时，A TX 电源第14脚被接地，其电压将变成低电平，使ATX电源开始启动输出工作电压。
Q20的导通条件是其b极电压为高电平。
HCTI14是一个非门电路（实际为反相器）。
它与开机控制三极管Q20的b极相连，同时连接到南桥的SLP__SW，当南桥的SLP__S3发出低电平信号时，经HCT14反向后就变成了高电平。
电源开关PWR__SW其一端接地，另一端分别接在AMS1117输出端和南桥芯片，由AMS1117为其提供3.3V电压，同时向南桥提供开机触发信号。
X4是32.768KHz实时时钟晶振，用来为南桥芯片提供待机状态下的时钟信号。
当电脑主机中的ATX电源没有接市电时，CMOS电池BAT1提供的3.0V供电被分成两路，一路通过二极管D10、电阻R219、跳线JP20连接到南桥的RTCRST#端，为CMOS储存器供电。
在这里以ASUS的915主板来描述一下INTEL主板的上电及工作时序:1、当ATX Power送出士12V,+3.3V, 士数组Main Power电压后,其它工作电压如+VTT_CPU,+1.5V, +2.5V_DAC,+ 5V_Dual,+3V_Dual,+1.8V_Dual 也将随后全部送出.2、当+VTT_CPU送给CPU后,CPU会送出VTT_PWRGD言号[High]给CPU;ICS;VRM;CP用VTT_PWRGD言号确认VTT_CPU稳定在Spec之内,OK后CPU 会发出VID[0:5].VRM收到VTT_PWRGC后会根据VID组合送出Vcore.3、在VCORE正常发出后‘Processor Voltage Regulato即送出VRMPWRGD 言号给南桥ICH6以通知南桥此时VCORE已经正常发出.在VTT_PWRGDE常发出后，此信号还通知给Clock Generator(ICS以通知Clock Generator在可以正常发出所有Clock.4、当提供给的南桥工作电压及Clock都OK后由南桥发出PLTRST及PCIRST 给各个Device.The ICH6drives PLTRST#inactive a minimum of 1ms after both PWROK and VRMPWRGD are driven high.翻译:ICH6驱动PLTRST为无效的至少1毫秒，在PWROK和VRMPWRGD被置为高电平以后。
这里我的理解为在PWROK和VRMPWGRD发出后，至少IMS, ICH6才会发出PLTRST给北桥和SIO复位。
PLTRST与PCIRST K别如下:PLTRST# :Platform （翻译：平台指的是北桥+CPU）Reset PCIRST#:PLTRST# is higher than PCIRST#.在北桥NB接收到南桥送出的PLTRST大约1ms后，北桥送出CPURST给CPU以通知CPU可以开始执行第一个指令动作•（不过要北桥送出CPURST的前提是在北桥的各个工作电压&Clock都0K的情况下）;下面是一个时序图，按照顺序，对应上述文字。
华硕主板概述主板是计算机各部分配件相互连接的桥梁。
主板（Main Board）又称母板（Mother Board）或系统板（System Board），它是计算机内部最大的一块电路板，是整台计算机的组织核心。
在它上面集成安装了组成计算机的主要电路系统。
包括有芯片组、CPU插座、系统扩展槽（总线）、内存插槽、晶振、BIOS芯片、CMOS芯片、电池、IDE接口、FDD接口、电源接口、键盘接口、PS／2接口、USB接口、串行口、并行口和机箱面板控制电路接口等，而有些主板也集成了声卡和显示卡。
主板是一台计算机的主体所在，完成计算机的系统管理和协调各部件正常运行。
因此，主板是计算机最主要的设备之一，它的性能将对整台计算机的速度和性能起决定性的作用。
主板它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。
一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。
而一些要求较高的主板的线路板可达到6-8层或更多。
此主题相关图片如下：主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。
制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。
这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。
而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。
而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。
接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。
在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。
在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。
笔记本主板上电局部的问题的解析笔记本主板的上电局部相对来说是比拟难的,有些资料和书说的很高深,但我要说的是我们要学的是维修并不是去搞研发的,我们没有必要去搞的那么深,再说你看那些资料只会增加你的烦恼,没有好的结果(对于初学者来说).在没有理清主板维修思路之前,去看那些资料是不好的,下面我所要介绍的就是要让你们感到简单易懂,同时又能把问题理解透彻,有实用价值.对于笔记本主板上电局部我简单介绍一下,让大家有一个认识.主板的上电就是指在静态电流正常不要上CPU和存的(针对除AMD芯片组的所有的主板)前提下我们按下PEWOR键,开始启动主板,现在我来介绍一下主板的启动过程.主板的启动正常与否的依据是什么呢?可能大家不是很清楚,这个依据就是系统电压产生的正常与否.什么是系统电压呢?系统电压就是整个主板在启动是所需的各种电压，如3.3V，5V，2.5V，1.35V，1.25V，CPU电压等等.主板要启动系统电压就不能少，可见系统电压的产生就是主板上电局部的核心所在.换句话来解释主板的上电局部就是主板怎样产生系统电压的的过程.那么系统电压是怎么产生的呢？以下是我要重点阐述的，大家一定要注意以下我所应用的方法和一些维修技巧.笔记本主板的上电局部涉与到主板一个很重要的上电步骤，这一个步骤我们用上电时序这个术语来诠释的，下面我们来看看这个时序到底有多神秘.大家看图纸的有一个标题为POWER ON SEQUENCE项，这就是主板的上电时序，大家看到后可能还不是很明白，也不知道是怎么看的，那我来解释一下.这个图是一个脉冲信号示意图，有的人会问脉冲信号又是什么呢？脉冲信号就是在瞬间产生的一个以方波形式表现的信号，我们用万用表是不能量出这个信号的，只能量出其电压的表现值.大家想想看既然是时序那么就会有一个先后顺序，这个时序的先后顺序是怎么排定的呢？大家看图看看是哪一个信号先有变化的，显然是PWRSW信号开始动作，所以这个信号是主板启动的第一步.然后依次是+5V_ON，+2.5V_ON，+3V_ON，KBC_PWRBTN#，RSMRST#，SUSC，+2.5VS_ON#，+3VS_ON，+5VS_ON，+1.5VS_ON#，KBC_PWROK，VCORE_ON，GMCH_ON，VR_POWERGD_GPO这些信号.那么这个时候有人会产生这样的疑问：那这些信号是怎样工作进而产生系统电压的呢？下面我们来分析一下，PWRSW信号是主板启动的第一步我们就从这个信号着手.PWRSW信号的相关电路只有两个，一个是CN24接口还有一个就是U17个I/O芯片，这个信号的初始电压表现为一个高电位，这个是和台式机主板一样的，其PWRSW信号的初始电压表现也为一个高电位，在触发的瞬间这个电位的变化为高电位〔3.3 V〕—低电位〔0 V〕—高电位〔3.3V〕，这个是我们外界提供的命令〔触发〕在瞬间完成的，所以我们用肉眼是看不到的.这个信号产生变化后那么紧接着就会产生其他的时序信号.在这里我针对时序的问题就阐述到这，那么肯定有人会问PWRSW产生变化后其他的时序信号是怎样产生的呢？在这我声明一下因为我不是搞研发的所以还有其他的信号来推动产生其他时序信号我不知道，但大家知道一点其他时序信号没有产生就会和U17有关系的，只有U17在得到PWRSW变化的指令时才会产生这些时序信号，大家注意一下，所有的笔记本电脑的整机都会有电源指示灯的，如果大家在遇到触发后电源指示灯没有亮，我可以肯定的告诉大家一定是PWRSW这个信号有问题，不会有PWRSW信号的变化，那么怎么来解决这个问题呢？很简单就是从我的触发端开始查起，首先量测其电压有没有变化，就是用万用表或示波器来量测，如果没有变化再量测这个信号的对地阻抗是不是为1〔用数字万用表的二极体档〕，假设为1就表示这个信号有开路现象出现，在我们所结合的图纸上来说就是PWRSW信号与U17开路，只要把开路的地方给连合上就可以了，在这里这个信号的对地阻抗为1，那么要是为0又会出现什么现象呢？按道理来说这个信号是短路了，也就是说这个信号的电压表现值为0，大家想想看原来是3.3V的现在在通电的瞬间就变化为0了，是不是把触发前的步骤省略了呢？不错就是这种情况，那么这个时候主板就会自动上电但瞬间电源指示灯又会熄灭.要是这样那只能采取短路维修法了，要么就用烧机法来做〔在不知道此信号的直连芯片的情况下〕，如果知道此信号的直连芯片后就可以直接把直连芯片给拆卸掉，然后再量测其对地阻抗是不是为1，要是为1就说明其直连芯片是坏的，要是还是0那么就要再查找了.大家一定要注意这个维修思路.好了这个方面我已经讲解的很详细了，那么以下我该讲时序信号产生后是怎么样推动系统电压产生的了，我们就以CPU电压的产生来分析一下，在这里我们只以CPU电压的产生来作例是因为所有和时序信号有关的系统电压都是一个原理的，所以我就任意挑一个系统电压的产生作为讲解例.大家请看图纸的第24页，这个电路就是CPU电压产生电路，要产生CPU电压主要是PU6这个芯片的工作条件要正确.那么我们来看看PU6的工作条件VCORE_ON就是其中的一个重要的条件，这个VCORE_ON信号就是我们所说的时序信号，这个时序信号就是产生CPU_CORE电压〔CPU工作电压〕的条件.如果VCORE_ON这个信号没有就不会产生CPU工作电压了.PU6除去VCORE_ON控制信号以外的工作条件还有PU6的工作电压+3VS，+5VS，还有VID片选信号，VID片选信号有六个是从PM_VID0—PM_VID5，这六个信号不能同时为高电位〔0.8V左右〕，要是都为高电位就把VID信号给锁住了那么CPU电压也不会产生的，所以不能全是高电位的，VID信号不同的组合就会得到不同的CPU 工作的电压.在这里我不详细的列出不同的组合得到的不同的CPU电压.还有一些控制信号如CPU_DPRSLPVR，STP_CPU#等，但大家要注意PU6该芯片的部基准电压REF信号和部一些反应信号大家都要注意，其中反应信号的升压电容要注意它的好坏，在这里只是提一些可能造成系统电压出不来的一些所要考虑的问题，至于怎样去测量比如升压电容的好坏我在此就不详细的介绍了，好了我下面来介绍一下关于本人所遇到上电局部一些问题的判断和解决的方法：1.上电电流为零上电电流为零就是说我们在按下启动开关后，主板没有反映，我们看电源供给器上的电流值没有变化还是停留在静态电流值，这个时候我们该怎么样去解决呢？针对这个现象去分析一下是什么造成这个现象的，本人认为有两个问题所在，第一是PWRSW这个信号出问题了，在上面我已经详细介绍了该信号出问题的解决方法了，在此我不做介绍了.第二是BIOS出问题了，不一定是BIOS本体有问题也不一定是其软体程序有问题，但大家都应该把这两个都要考虑进去，BIOS的工作不仅要有电压还要有开启信号就是其选通信号CS：片选信号，为低电平表示选中BIOS芯片，BIOS芯片才能工作，高电平表示不选中BIOS芯片，WE：读写允许信号，高电平表示写操作，低电平表示写操作这根线座表示恒定的高电平在POST，加电自检，OE：数据充许输出信号，为低电平表示BIOS芯片充许数据输出，开始工作，高电平那么不充许输出.只有这些信号正常才能判断BIOS的好坏.我修过很多台式机主板还没有遇到不上电的问题和BIOS有关，这就是笔记本和台式机主板的区别的一处吧.如果有条件的同行可以通过示波器来判断，那样更直观.2.上电电流不稳定上电电流不稳定指的是上电电流有了，但不正确而且会断电，一般的上电电流为0.24A到0.30A之间，但这种情况上电电流值为0.40A 到1.35A持续不了多久就断电了，这种现象该怎么样去解决呢？。
