变配电工程图识图 主变电所一次接线图识别
各设备符号简介
变压器（符号1B,2B等等）
结构：（以干式变压器为例） 干式变压器主要由硅钢片组成的铁芯和环氧树脂 浇注的线圈组成，高低压线圈之间放置绝缘筒增 加电气绝缘，并由垫块支撑和约束线圈，其零部 件搭接的紧固件均有防松性能。本图为油浸式变 压器。 作用有： 1、起到升压降压的作用 2、起到安全隔离的作用 3、起到改变阻抗的作用
各设备符号简介
隔离开关（符号1011，1022等）
作用： 1、分闸后，建立可靠的绝缘间隙，将需要检修的 设备或线路与电源用一个明显断开点隔开，以保 证检修人员和设备的安全。 2、根据运行需要，换接线路。 3、可用来分、合线路中的小电流，如套管、母线、 连接头、短电缆的充电电流，开关均压电容的电 容电流，双母线换接时的环流以及电压互感器的 励磁电流等。 4、根据不同结构类型的具体情况，可用来分、合 一定容量变压器的空载励磁电流。
各设备符号简介
原理： 三工位开关其实就是整合了隔离开关和接地开关 两者的功能，并由一把刀来完成，这样就可以实 现机械闭锁，防止主回路带电合地刀，因为一把 刀只能在一个位置，而不象传统的隔离开关，主 刀是主刀，地刀是地刀，两把刀之间就可能出误 操作。 三工位： 所谓三工位是指三个工作位置： 1、隔离开关主断口接通的合闸位置； 2、主断口分开的隔离位置； 3、接地侧的接地位置。
各设备符号简介
断路器（符号101，102等等）
断路器主要由四部分组成，即：由主回路、车架、操动机构和推进联锁机构组成。 上、下出线座、灭弧室通过两只环氧树脂绝缘子和两根绝缘支杆，用螺栓和车架连 成一个刚体，同时构成了断路器的主回路，并与车架绝缘；车架由型钢和钢板弯制 焊接而成。操动机构的各功能部件按平面均匀布置在由钢板弯制焊接而成的机构箱 内，机构用靠三排螺拴和车架连接在一起；CD6-l推进联锁机构布置在机构箱下部， CS6-l机构通过一组四连杆机构与手车底架上的推进转轴相连。 特点： ①触头开距小，10KV真空断路器的触头开距只有10mm左右，操作机构的操作功 就小，机械部分行程小，其机械寿命就长。 ②燃弧时间短，且与开关电流大小无关，一般只有半周波。 ③熄弧后触头间隙介质恢复速度快，对开断近区故障性能较好。 ④由于疏通在开断电流时磨损量较小，所以触头的电气寿命长，满容量开断达3050次，额定电流开断达5000次以上，噪音小适于频繁操作。 ⑤体积小、重量轻。 ⑥适用于开断容性负荷电流。
十分钟教你看懂电气接线图！
⼗分钟教你看懂电⽓接线图！1电⽓接线图识读⽅法1.⾸先对照原理图上的元件，在这张图上找到对应的元件（两者元件代号是⼀样的）2.了解清楚每个元件的构造，即这个元件的常开/常闭触头数量，原理图⾥⽤到了⼏个。
3.接线图⾥把每个引线去向和线号都表明了，⽐如1号元件（HG）的右侧注明2：1，表⽰导线去向是2号元件（HR）的接线端⼦1。
同样2号元件的右侧1：1表明导线去向是1号元件的端⼦1，同时还有⼀根去了端⼦XT:的2号端⼦，如此这般。
4.通过对⽐接线图和原理图，还能发现设计遗漏和错误捏。
（⽐如原理图上使⽤了某个继电器5个常开触头，可到接线图上才发现，这个继电器只有4个常开）电⽓接线图分⼀次接线图和⼆次接线图，由于⼀次设备很少，图也显得很简单，⼆次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。
接线图⽬的是指导我们接线安装、⽅便⽇后维护、快速查找故障。
2电⽓接线图识读步骤先把原理图读懂记熟，再看接线图就容易多了。
看懂接线图先得了解接线图的绘制规则和内容。
接线图⼀般表达电⽓设备和元器件的相对位置、⽂字符号、端⼦号、导线号、导线类型、导线截⾯等。
所有的元器件都按其所在的实际位置绘制在图纸上，且同⼀电器的各元件根据其实际结构，使⽤与把原理图相同的图形符号画在⼀起，并⽤点画线框上，其⽂字符号以及接线端⼦的编号应与原理图中的标注⼀致，以便对照检查接线。
接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可⽤连续线和中断线来表⽰。
凡导线⾛向相同的可以合并⽤线束来表⽰，到达接线端⼦板或电器元件的连接点时再分别画出。
在⽤线束表⽰导线组、电缆等时可⽤加粗的线条表⽰，在不引起误解的情况下也可采⽤部分加粗。
另外，导线及套管、穿线管的型号、根数和规格都标注得很清楚。
接线图与实物的相对相同很容易看懂的看图原则：先主后辅，读主电路部分要从电源引⼊端开始，经开关、线路、到⽤电设备；⼆次回路阅读也要从电源出发，按照元器件的顺序依次分析。
电气接线图的识图课件
之间 的连接关系。
文字标注
表示电路中各个元件的文 字说明和参数。
电气接线图的识读步骤
熟悉电路元件符号
了解各个元件的名称和功能， 以及在电路中的作用。
分析电路结构
根据电路图分析电路的组成和 功能，了解各个元件之间的连 接关系。
理解工作原理
根据电路的工作原理，理解各 个元件在电路中的作用和工作 过程。
审核确认
修改后需要再次进行审核，确保修改后的图纸仍然符合要求和规范。
06
电气接线图的应用与拓展
电气接线图在工程中的应用
电路设计
电气接线图是电路设计的基础， 用于表示电路中各个元件的连接 关系和电流流向。
设备安装
电气接线图是设备安装的重要依 据，指导安装人员正确连接线路 和设备，确保安全可靠。
故障排查
总结词
照明控制接线图用于表示照明灯具的 电源接入和控制方式。
详细描述
照明控制接线图包括电源、照明灯具 和控制开关等部分，通过开关实现照 明灯具的开启和关闭。在识图时需注 意各元件的符号表示和连接关系，理 解控制逻辑和动作过程。
04
电气接线图的绘制实践
绘制前的准备工作
确定电气接线图的类型和用途
01
标注连接线的编号和参数
在连接线上标注相应的编号和参数，以便理解和使用。
05
电气接线图的审核与修改
电气接线图的审核要点
完整性
检查电气接线图是否完整，包括电源 、负载、控制电路等部分。
正确性
核对电气元件的符号、标注和连接方 式是否正确，符合国家或行业标准。
逻辑性
检查电路的逻辑关系是否合理，如开 关的控制关系、继电器的动作顺序等 。
规范性
检查图纸的布局、标注、线号等是否 符合规范，易于理解和操作。
文字标注
表示电路中各个元件的文 字说明和参数。
电气接线图的识读步骤
熟悉电路元件符号
了解各个元件的名称和功能， 以及在电路中的作用。
分析电路结构
根据电路图分析电路的组成和 功能，了解各个元件之间的连 接关系。
理解工作原理
根据电路的工作原理，理解各 个元件在电路中的作用和工作 过程。
审核确认
修改后需要再次进行审核，确保修改后的图纸仍然符合要求和规范。
06
电气接线图的应用与拓展
电气接线图在工程中的应用
电路设计
电气接线图是电路设计的基础， 用于表示电路中各个元件的连接 关系和电流流向。
设备安装
电气接线图是设备安装的重要依 据，指导安装人员正确连接线路 和设备，确保安全可靠。
故障排查
总结词
照明控制接线图用于表示照明灯具的 电源接入和控制方式。
详细描述
照明控制接线图包括电源、照明灯具 和控制开关等部分，通过开关实现照 明灯具的开启和关闭。在识图时需注 意各元件的符号表示和连接关系，理 解控制逻辑和动作过程。
04
电气接线图的绘制实践
绘制前的准备工作
确定电气接线图的类型和用途
01
标注连接线的编号和参数
在连接线上标注相应的编号和参数，以便理解和使用。
05
电气接线图的审核与修改
电气接线图的审核要点
完整性
检查电气接线图是否完整，包括电源 、负载、控制电路等部分。
正确性
核对电气元件的符号、标注和连接方 式是否正确，符合国家或行业标准。
逻辑性
检查电路的逻辑关系是否合理，如开 关的控制关系、继电器的动作顺序等 。
规范性
检查图纸的布局、标注、线号等是否 符合规范，易于理解和操作。
电气接线图之一次系统识图
单母线接线
有汇流母线接线
2． 单母线分段
优点：当一段母线故障时，分段断路器自 动切除故障，保证正常段母线不间断供 电。对重要用户可从不同段引出两回路， 双电源供电。 缺点：当一段母线或母线隔离开关故障时， 该段母线回路停电。 当出线为双回路时，常使架空线路出现 交叉跨越。 适用范围： 1）6－10KV出线回路数为6及以上。 2）35－63KV出线回路数为4－8回。 3）110KV出线回路数为3－4回。
电流互感器准确度级和最大允许误差限值
准确度级 一次电流为额定 电流的百分数（%） 10 20 100～120 10 20 100～120 10 20 100～120 50～120 50～120 100 100m①
① m为额定10％倍数
误差限值 变比误差±％ 0.5 0.35 0.2 1 0.75 0.5 2 1.5 1 3.0 10 3 -10 相位误差± 20 15 10 60 45 30 120 90 60 不规定 不规定
• 变比误差：
*
2 1
角度误差：
(
*
- )
(
- )
2
当
继电保护规程规定：用于保护的电流互感器，变比误差在最坏条件 下不大于－10％;角度误差在最坏条件下不大于7度
电流互感器的10％误差曲线
• 在argZ’m=arg(Z2+ZL)的最不利情况下， 电流互感器变比误差 I=10%时，一次电 流倍数为m10与ZL之间关系曲线称为电流 互感器的10％误差曲线。 电流互感器的10％误差曲线在保证电流互 感器的变比误差不超过－10％条件下，一 次电流倍数m与电流互感器允许最大二次 负载阻抗ZL的关系曲线 指实际流过电流互感器的一次电流I1与一 次绕组额定电流I1N之比，即
有汇流母线接线
2． 单母线分段
优点：当一段母线故障时，分段断路器自 动切除故障，保证正常段母线不间断供 电。对重要用户可从不同段引出两回路， 双电源供电。 缺点：当一段母线或母线隔离开关故障时， 该段母线回路停电。 当出线为双回路时，常使架空线路出现 交叉跨越。 适用范围： 1）6－10KV出线回路数为6及以上。 2）35－63KV出线回路数为4－8回。 3）110KV出线回路数为3－4回。
电流互感器准确度级和最大允许误差限值
准确度级 一次电流为额定 电流的百分数（%） 10 20 100～120 10 20 100～120 10 20 100～120 50～120 50～120 100 100m①
① m为额定10％倍数
误差限值 变比误差±％ 0.5 0.35 0.2 1 0.75 0.5 2 1.5 1 3.0 10 3 -10 相位误差± 20 15 10 60 45 30 120 90 60 不规定 不规定
• 变比误差：
*
2 1
角度误差：
(
*
- )
(
- )
2
当
继电保护规程规定：用于保护的电流互感器，变比误差在最坏条件 下不大于－10％;角度误差在最坏条件下不大于7度
电流互感器的10％误差曲线
• 在argZ’m=arg(Z2+ZL)的最不利情况下， 电流互感器变比误差 I=10%时，一次电 流倍数为m10与ZL之间关系曲线称为电流 互感器的10％误差曲线。 电流互感器的10％误差曲线在保证电流互 感器的变比误差不超过－10％条件下，一 次电流倍数m与电流互感器允许最大二次 负载阻抗ZL的关系曲线 指实际流过电流互感器的一次电流I1与一 次绕组额定电流I1N之比，即
电气一次主接线图讲解和分析
绘制原则及规范
规范
1
2
图形符号和文字符号应符合国家相关标准和规定。
3
设备编号和标注应符合电力系统命名和编号规则。
绘制原则及规范
图纸幅面和格式应符合国家相关标准 和规定。
图纸的绘制和修改应符合相应的设计 和管理流程。
02
电气一次主接线图类型与特 点
单母线接线图
简单明了
01
单母线接线图是最基本的电气主接线形式，其结构简单，易于
案例二：某发电厂电气一次主接线图优化
01
02
次主 接线图
优化方案
优化后的电气一 效果评估 次主接线图
简要介绍发电厂的规模、 类型及在电力系统中的地 位。
展示发电厂原有的电气一 次主接线图，分析其存在 的问题和不足之处。
提出针对性的优化方案， 包括设备配置、接线方式 、运行方式等方面的改进 。
电气一次主接线图讲解和分 析
目录
• 电气一次主接线图概述 • 电气一次主接线图类型与特点 • 电气一次主接线图分析方法 • 常见故障识别与处理策略 • 实际应用案例解析 • 总结与展望
01
电气一次主接线图概述
定义与作用
定义
电气一次主接线图是用规定的图形和文字符号表示一次电气 设备（如发电机、变压器、断路器、隔离开关、母线、电缆 、输电线路、电抗器、避雷器、熔断器、电流互感器、电压 互感器等）相互连接关系的电路图。
运行与维护
阐述工业园区配电网的运行和维 护要求，包括设备巡视、故障处 理、预防性试验等方面。
工业园区概述
简要介绍工业园区的规模、产业 类型及用电负荷特点。
技术经济分析
对工业园区配电网规划与设计进行 技术经济分析，包括投资成本、运 行成本、经济效益等方面。
电气CAD实用教程电气接线图的识绘
热继电器电磁线圈 熔断器式断路器
请同学们自行绘制本项目新增元器件,其它元器件在前面 项目已经练过。
④ 接线图绘制
• 第一区图线绘制
插入熔断式断路 器
插入电流互感 器
注意:插入元件时先插入一个到指定位置,调 整该元件大小,再复制得到其余地
画线路延长线, 插入断路器
• 第二区图线绘制
• 第三区图线绘制
项目五 电气接线图地识绘
知识目地
一．了解电气接线图地特点 二．掌握电气接线图地布局与规划 三．熟悉电气接线图项目,端子与导线地表示方法 四．掌握供配电系统常用元器件绘制 五．掌握有装订线A三图幅画法 六．掌握表格地设计与绘制方法 七．了解AutoCAD系统表格添加方法
项目任务
完成下列典型地三个电力工程供配电系统接线图,本项目要求 运用绘图工具,根据接线图地特点合理分布与绘制接线图,合理设计 表格,并通过绘图形成供配电系统接线图地概念。 低压配电系统主接线图 某变电站主接线图 动力配电柜电气接线图
在电气图地绘制,在元器件较多,线路比较繁杂,不便于就近 标识,或者标识内容较多时,经常采用添加单独列表地形式来给 出设备或元器件地名称,型号或运行与工作状态与条件等信息。
如果该类表格规范符合AutoCAD系统提供地表格形式,就可以 通过执行"表格"命令来直接添加,而不必采用本节项目地方法自己 绘制了。
② 绘制A三图幅
将"零"图层置为当前图层,按前面所讲地电气图规范图幅尺寸地规 定,绘制A三规格（四二零×二九七）无装订图框,标题栏如下所示:
③ 绘制控制元器件图块
请大家根据 前面学与练地 方法,完成这些 元器件块地绘 制。
④ 绘制电气主接线图 变压器高压侧线绘制
请同学们自行绘制本项目新增元器件,其它元器件在前面 项目已经练过。
④ 接线图绘制
• 第一区图线绘制
插入熔断式断路 器
插入电流互感 器
注意:插入元件时先插入一个到指定位置,调 整该元件大小,再复制得到其余地
画线路延长线, 插入断路器
• 第二区图线绘制
• 第三区图线绘制
项目五 电气接线图地识绘
知识目地
一．了解电气接线图地特点 二．掌握电气接线图地布局与规划 三．熟悉电气接线图项目,端子与导线地表示方法 四．掌握供配电系统常用元器件绘制 五．掌握有装订线A三图幅画法 六．掌握表格地设计与绘制方法 七．了解AutoCAD系统表格添加方法
项目任务
完成下列典型地三个电力工程供配电系统接线图,本项目要求 运用绘图工具,根据接线图地特点合理分布与绘制接线图,合理设计 表格,并通过绘图形成供配电系统接线图地概念。 低压配电系统主接线图 某变电站主接线图 动力配电柜电气接线图
在电气图地绘制,在元器件较多,线路比较繁杂,不便于就近 标识,或者标识内容较多时,经常采用添加单独列表地形式来给 出设备或元器件地名称,型号或运行与工作状态与条件等信息。
如果该类表格规范符合AutoCAD系统提供地表格形式,就可以 通过执行"表格"命令来直接添加,而不必采用本节项目地方法自己 绘制了。
② 绘制A三图幅
将"零"图层置为当前图层,按前面所讲地电气图规范图幅尺寸地规 定,绘制A三规格（四二零×二九七）无装订图框,标题栏如下所示:
③ 绘制控制元器件图块
请大家根据 前面学与练地 方法,完成这些 元器件块地绘 制。
④ 绘制电气主接线图 变压器高压侧线绘制
电气主接线图
学习电气主接线的目的：（1）掌权变电所的结构。 （2）熟悉牵引变电所倒闸作业的内容、原则和安 全操作步骤。（3）了解电气主接线对电气设备的 选择、配电装置的布置、继电保护装置的设置，整 定及主变压器可靠、经济、安全运行由密切关系。 （4）掌握主接线的运行方式，主变压器、馈线断 路器的备用方式。
电气主接线一般应满足下列要求： （1）保证对牵引负荷和地区负荷供电的可靠性，并力求经
二、二次接线图
用来表明二次设备的配置、相互连接关系和 工作原理的电气接线图，称为二次接线图。 一般分为归总式原理接线图展开式原理接线 图和安装接线图。对于保护回路三种图都需 要有，对于控制、信号、测量回路，一般只 画展开图和安装接线图。
三、展开式原理接线图
1、标号原则：一般采用等电位编号原则，即回路 中连于同一电位点的所有分支导线均应编相同的标 号。标号一般由不同范围内的1~3位数字组成，特 殊情况允许4位数。当需要表明回路的相别或某些 主要特征时，可以在数字标号前面或后面增设文字 标号。直流回路的正电位点用奇数编号，负电位用 偶数标号。交流回路应该在数字前注明相别（如 A411、B411、C411等）。回路中由线圈、接点、 开关、按钮、电阻、连接片等元件间隔的不同线段， 用不同的数字标号组成。
室外电缆沟设置从主控室引至各电气设备和 端子箱。盖板采用复合绝缘板，美观、安全。 电缆沟平时还可作为巡视设备的路径。
考虑到重型设备的搬运、检修，在主要设备 （主变、断路器）旁边铺设了水泥道路。设 备区地面铺碎石。
为防止大气过电压的危害，变电所四周设置 有独立避雷针。
室外接地网采用铜包钢绞线和接地体。
（2）交流回路
数字编号一般由3位数字组成。各数字的含义从左 至右依次为：电路性质标号（电流回路-4，电压回 路-6）；互感器副绕组序号；回路连线顺序标号。 在数字标号前应注明相别。如A411表示A相电流回 路中电流互感器的1号副绕组二次电路的第1段连接 导线；B623表示B相电压回路中2号电压互感器二 次电路的第3段连接导线。
电气主接线一般应满足下列要求： （1）保证对牵引负荷和地区负荷供电的可靠性，并力求经
二、二次接线图
用来表明二次设备的配置、相互连接关系和 工作原理的电气接线图，称为二次接线图。 一般分为归总式原理接线图展开式原理接线 图和安装接线图。对于保护回路三种图都需 要有，对于控制、信号、测量回路，一般只 画展开图和安装接线图。
三、展开式原理接线图
1、标号原则：一般采用等电位编号原则，即回路 中连于同一电位点的所有分支导线均应编相同的标 号。标号一般由不同范围内的1~3位数字组成，特 殊情况允许4位数。当需要表明回路的相别或某些 主要特征时，可以在数字标号前面或后面增设文字 标号。直流回路的正电位点用奇数编号，负电位用 偶数标号。交流回路应该在数字前注明相别（如 A411、B411、C411等）。回路中由线圈、接点、 开关、按钮、电阻、连接片等元件间隔的不同线段， 用不同的数字标号组成。
室外电缆沟设置从主控室引至各电气设备和 端子箱。盖板采用复合绝缘板，美观、安全。 电缆沟平时还可作为巡视设备的路径。
考虑到重型设备的搬运、检修，在主要设备 （主变、断路器）旁边铺设了水泥道路。设 备区地面铺碎石。
为防止大气过电压的危害，变电所四周设置 有独立避雷针。
室外接地网采用铜包钢绞线和接地体。
（2）交流回路
数字编号一般由3位数字组成。各数字的含义从左 至右依次为：电路性质标号（电流回路-4，电压回 路-6）；互感器副绕组序号；回路连线顺序标号。 在数字标号前应注明相别。如A411表示A相电流回 路中电流互感器的1号副绕组二次电路的第1段连接 导线；B623表示B相电压回路中2号电压互感器二 次电路的第3段连接导线。

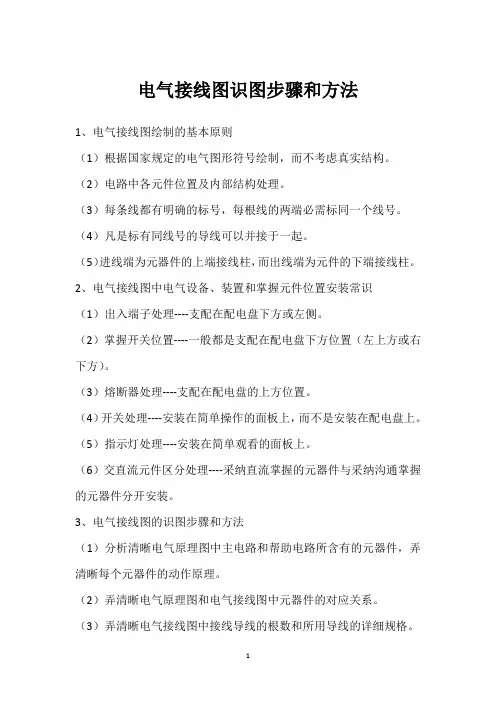

电气接线图识图步骤和方法
电气接线图识图步骤和方法
1、电气接线图绘制的基本原则
（1）根据国家规定的电气图形符号绘制，而不考虑真实结构。
（2）电路中各元件位置及内部结构处理。
（3）每条线都有明确的标号，每根线的两端必需标同一个线号。
（4）凡是标有同线号的导线可以并接于一起。
（5）进线端为元器件的上端接线柱，而出线端为元件的下端接线柱。
2、电气接线图中电气设备、装置和掌握元件位置安装常识
（1）出入端子处理----支配在配电盘下方或左侧。
（2）掌握开关位置----一般都是支配在配电盘下方位置（左上方或右下方）。
（3）熔断器处理----支配在配电盘的上方位置。
（4）开关处理----安装在简单操作的面板上，而不是安装在配电盘上。
（5）指示灯处理----安装在简单观看的面板上。
（6）交直流元件区分处理----采纳直流掌握的元器件与采纳沟通掌握的元器件分开安装。
3、电气接线图的识图步骤和方法
（1）分析清晰电气原理图中主电路和帮助电路所含有的元器件，弄清晰每个元器件的动作原理。
（2）弄清晰电气原理图和电气接线图中元器件的对应关系。
（3）弄清晰电气接线图中接线导线的根数和所用导线的详细规格。
（4）依据电气接线图中的线号讨论主电路的线路走向。
（5）依据线号讨论帮助电路的走向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
从整体到局部，从电源到负荷，从主电路（一 次回路）到辅助电路（二次回路）。
PPT文档演模板
电气接线图的识图01[1]
n 2）先分清主电路和辅助电路，交流部分和直 流部分，然后按照先主后辅的顺序读图：
n 主电路一般从上到下由电源经开关设备、到输 配电导线直到负荷；
n 辅助电路也是从电源开始，然后依次看各个部 分对主电路的控制、保护、测量及指示功能。
n 2.由电气设备的线圈、绕组、电阻、电容、各类 开关、触点等电器元件分隔开的线段，应视为不 同的线段，标注不同的回路标号。
PPT文档演模板
电气接线图的识图01[1]
导线名称
一相
交流系统
二相 三相
中性线
直流系统
负
正
中间线
标记符号
导线名称
标记符号
L1
保护接地
PE
L2
不接地的保护导线
PU
L3 保护地线和中性线共用 PEN 一线
PPT文档演模板
电气接线图的识图01[1]
n 3）阅读安装接线图的原则：先主后辅。
n 读主电路部分要从电源引入端开始，经开关设 施备、线路到用电设备；辅助电路阅读也是从电 源出发，按照元件连接顺序依次分析。
n 由于安装接线图是由接线原理图绘制出来的， 因此，看安装接线电路图的时候，应结合接线原 理图对照阅读。此外，对回路标号、端子板上内 外电路的连接的分析，对识图也有一定的帮助。
电气接线图的识图01
PPT文档演模板
2020/11/28
电气接线图的识图01[1]
电气图基本知识
n 1．电气符号
n 电气符号包括图形符号、文字符号、项目代号和回路标号等. n 它们相互关联，互为补充，以图形和文字的形式从不同角度
为电气图提供了各种信息。 n ——工程语言
•（1）图形符 号
PPT文档演模板
电气接线图的识图01[1]
PPT文档演模板
电气接线图的识图01[1]
PPT文档演模板
电气接线图的识图01[1]
PPT文档演模板
电气接线图的识图01[1]
（2）文字符号的构成
n 1）基本文字符号
n 基本文字符号主要表示电气设备、电气装置和 电器元件的种类名称，有单字母符号和双字母 符号之分.比如M-母线,
PPT文档演模板
电气接线图的识图01[1]
n 4）看展开接线图。
n 结合电气原理图阅读展开接线图时，一般先从 展开回路名称，然后从上到下、从左到右地阅读。
n 但是，展开图的回路在分析其功能时往往不一定 按照从左到右、从上到下的顺序动作，很多是交 叉的，所以要特别注意：展开图中同一种电气元 件的各部件是按照功能分别画在不同的回路中， 同一电气元件的各个部件均标注统一项目代号， 器件项目代号通常由文字符号和数字编号组成， 读图时要注意这些元件各个部件动作之间的关系。
PPT文档演模板
电气接线图的识图01[1]
3.变配电所电气主接线的读图
n 读图前要首先看图样的说明，包括首页的目录、 技术说明、设备材料明细表和设计、施工说明 书。由此对工程项目设计有一个大致的了解， 然后看有关的电气图。
（1）变配电所电气图读图的基本步骤 n 1）从标题栏、技术说明到图形、元件明细表，
PE
接地 无噪声接地 机壳或机架
等电位
E TE MM CC
PPT文档演模板
电气接线图的识图01[1]
（5）回路标号
n 电路图中用来表示各回路种类、特征的文字和数 字标号统称为回路标号，也称回路线号，其用途 为便于接线和查线。
n 回路标号的一般原则：
n 1.回路标号按照“等电位”原则进行标注（等电 位的原则是指电路中连接在一点上的所有导线具 有同一电位而标注相同的回路称号）；
n 项目有大有小，可能相差很多，大到电力系统、 成套配电装置以及电机、变压器等，小到电阻 器、端子、连接片等，都可以称作项目。
PPT文档演模板
电气接线图的识图01[1]
•表3-4 电器接线端子的标记
电器接线端子的名称 标记符号 电器接线端子的名称 标记符号
交流系统 一相
U
二相
V
三相
W
N 中性线
保护接地
TC
1.8 直接埋设
n 比如三个相同的继电器，可以分别表示为 “KA1”、“KA2”和“KA3”。
n 电路图中电气图形符号的连线处经常有数字， 这些数字称为线号，线号是区别电路接线的重 要标志。
n 比如：X1,X2
PPT文档演模板
电气接线图的识图01[1]
（4）项目代号
n 在电气图上，通常用一个图形符号表示的基本 件、部件、组件、功能单元、设备、系统等， 称为项目，比如PGL低压配电柜。
PPT文档演模板
电气接线图的识图01[1]
PPT文档演模板
电气接线图的识图01[1]
PPT文档演模板
电气接线图的识图01[1]
•回路一
PPT文档演模板
•回路二
电气接线图的识图01[1]
n 5）看平面、剖面和布置图。
n 看电气图时，要先了解土建、管道等相关图样， 然后看电气设备的位置，由投影关系详细分析 各设备具体位置尺寸，搞清楚各电气设备之间 的相互连接关系、线路引出、引入及走向等。
N
接地线
E
L－
无噪声接地线
TE
L＋
机壳或机架
MM
M
等电位
CC
PPT文档演模板
电气接线图的识图01[1]
2．识读电气图的基本要求和步骤
n （1）识图的基本要求 n 1）从简到繁，循序渐进 n 2）具备相关电工、电子技术基础知识 n 3）熟记会用电气图形符号和文字符号 n 4）熟悉各类电气图的典型电路 n 5）掌握各类电气图的绘制特点 n 6）了解涉及电气图的有关标准和规程
n 2）辅助文字符号
n 电气设备、电气装置和电器元件的功能、状态 和特征用辅助文字符号表示，一般用表示功能、 状态和特征的英文单词的前一、二位字母构成， 也可采用缩略语或约定俗成的习惯用法构成， 通常不能超过三位字母。LM—铝母线
PPT文档演模板
电气接线图的识图01[1]
（3）数字代码
n 数字代码单独使用时，表示各种电器元件、装 置的种类或功能，须按序编号，还要在技术说 明中对数字代码意义加以说明。
•平面位置布置
•断面位置看到高度
PPT文档演模板
电气接线图的识图01[1]
序号
PPT文档演模板
线路敷设方式和敷设部位的标注代号
名称
代号
1.线路敷设方式
1.1 穿焊接钢管
SC
1.2 穿电线管
MT
1.3 穿硬塑料管
PC
1.4 电缆桥架敷设
CT
金属线槽敷设
MR
1.6 塑料线槽敷设
PR
1.7 电缆沟敷设
PPT文档演模板
电气接线图的识图01[1]
n 2）先分清主电路和辅助电路，交流部分和直 流部分，然后按照先主后辅的顺序读图：
n 主电路一般从上到下由电源经开关设备、到输 配电导线直到负荷；
n 辅助电路也是从电源开始，然后依次看各个部 分对主电路的控制、保护、测量及指示功能。
n 2.由电气设备的线圈、绕组、电阻、电容、各类 开关、触点等电器元件分隔开的线段，应视为不 同的线段，标注不同的回路标号。
PPT文档演模板
电气接线图的识图01[1]
导线名称
一相
交流系统
二相 三相
中性线
直流系统
负
正
中间线
标记符号
导线名称
标记符号
L1
保护接地
PE
L2
不接地的保护导线
PU
L3 保护地线和中性线共用 PEN 一线
PPT文档演模板
电气接线图的识图01[1]
n 3）阅读安装接线图的原则：先主后辅。
n 读主电路部分要从电源引入端开始，经开关设 施备、线路到用电设备；辅助电路阅读也是从电 源出发，按照元件连接顺序依次分析。
n 由于安装接线图是由接线原理图绘制出来的， 因此，看安装接线电路图的时候，应结合接线原 理图对照阅读。此外，对回路标号、端子板上内 外电路的连接的分析，对识图也有一定的帮助。
电气接线图的识图01
PPT文档演模板
2020/11/28
电气接线图的识图01[1]
电气图基本知识
n 1．电气符号
n 电气符号包括图形符号、文字符号、项目代号和回路标号等. n 它们相互关联，互为补充，以图形和文字的形式从不同角度
为电气图提供了各种信息。 n ——工程语言
•（1）图形符 号
PPT文档演模板
电气接线图的识图01[1]
PPT文档演模板
电气接线图的识图01[1]
PPT文档演模板
电气接线图的识图01[1]
PPT文档演模板
电气接线图的识图01[1]
（2）文字符号的构成
n 1）基本文字符号
n 基本文字符号主要表示电气设备、电气装置和 电器元件的种类名称，有单字母符号和双字母 符号之分.比如M-母线,
PPT文档演模板
电气接线图的识图01[1]
n 4）看展开接线图。
n 结合电气原理图阅读展开接线图时，一般先从 展开回路名称，然后从上到下、从左到右地阅读。
n 但是，展开图的回路在分析其功能时往往不一定 按照从左到右、从上到下的顺序动作，很多是交 叉的，所以要特别注意：展开图中同一种电气元 件的各部件是按照功能分别画在不同的回路中， 同一电气元件的各个部件均标注统一项目代号， 器件项目代号通常由文字符号和数字编号组成， 读图时要注意这些元件各个部件动作之间的关系。
PPT文档演模板
电气接线图的识图01[1]
3.变配电所电气主接线的读图
n 读图前要首先看图样的说明，包括首页的目录、 技术说明、设备材料明细表和设计、施工说明 书。由此对工程项目设计有一个大致的了解， 然后看有关的电气图。
（1）变配电所电气图读图的基本步骤 n 1）从标题栏、技术说明到图形、元件明细表，
PE
接地 无噪声接地 机壳或机架
等电位
E TE MM CC
PPT文档演模板
电气接线图的识图01[1]
（5）回路标号
n 电路图中用来表示各回路种类、特征的文字和数 字标号统称为回路标号，也称回路线号，其用途 为便于接线和查线。
n 回路标号的一般原则：
n 1.回路标号按照“等电位”原则进行标注（等电 位的原则是指电路中连接在一点上的所有导线具 有同一电位而标注相同的回路称号）；
n 项目有大有小，可能相差很多，大到电力系统、 成套配电装置以及电机、变压器等，小到电阻 器、端子、连接片等，都可以称作项目。
PPT文档演模板
电气接线图的识图01[1]
•表3-4 电器接线端子的标记
电器接线端子的名称 标记符号 电器接线端子的名称 标记符号
交流系统 一相
U
二相
V
三相
W
N 中性线
保护接地
TC
1.8 直接埋设
n 比如三个相同的继电器，可以分别表示为 “KA1”、“KA2”和“KA3”。
n 电路图中电气图形符号的连线处经常有数字， 这些数字称为线号，线号是区别电路接线的重 要标志。
n 比如：X1,X2
PPT文档演模板
电气接线图的识图01[1]
（4）项目代号
n 在电气图上，通常用一个图形符号表示的基本 件、部件、组件、功能单元、设备、系统等， 称为项目，比如PGL低压配电柜。
PPT文档演模板
电气接线图的识图01[1]
PPT文档演模板
电气接线图的识图01[1]
PPT文档演模板
电气接线图的识图01[1]
•回路一
PPT文档演模板
•回路二
电气接线图的识图01[1]
n 5）看平面、剖面和布置图。
n 看电气图时，要先了解土建、管道等相关图样， 然后看电气设备的位置，由投影关系详细分析 各设备具体位置尺寸，搞清楚各电气设备之间 的相互连接关系、线路引出、引入及走向等。
N
接地线
E
L－
无噪声接地线
TE
L＋
机壳或机架
MM
M
等电位
CC
PPT文档演模板
电气接线图的识图01[1]
2．识读电气图的基本要求和步骤
n （1）识图的基本要求 n 1）从简到繁，循序渐进 n 2）具备相关电工、电子技术基础知识 n 3）熟记会用电气图形符号和文字符号 n 4）熟悉各类电气图的典型电路 n 5）掌握各类电气图的绘制特点 n 6）了解涉及电气图的有关标准和规程
n 2）辅助文字符号
n 电气设备、电气装置和电器元件的功能、状态 和特征用辅助文字符号表示，一般用表示功能、 状态和特征的英文单词的前一、二位字母构成， 也可采用缩略语或约定俗成的习惯用法构成， 通常不能超过三位字母。LM—铝母线
PPT文档演模板
电气接线图的识图01[1]
（3）数字代码
n 数字代码单独使用时，表示各种电器元件、装 置的种类或功能，须按序编号，还要在技术说 明中对数字代码意义加以说明。
•平面位置布置
•断面位置看到高度
PPT文档演模板
电气接线图的识图01[1]
序号
PPT文档演模板
线路敷设方式和敷设部位的标注代号
名称
代号
1.线路敷设方式
1.1 穿焊接钢管
SC
1.2 穿电线管
MT
1.3 穿硬塑料管
PC
1.4 电缆桥架敷设
CT
金属线槽敷设
MR
1.6 塑料线槽敷设
PR
1.7 电缆沟敷设
