从此看电气图不求人！如何看懂系统图中的电能质量电气图1详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，结合已有的电气知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况所要表述的重点。

2了解掌握基本的电气知识看懂图纸的前提是要掌握基本的电气知识，掌握各种电气符号、图示所表达的含义。

例如主开关（常规应用主要分为熔断器组、塑壳断路器）、熔断器、接触器、晶闸管、电容器、电抗器、APF、SVG 等元器件的符号及图示。

只有了解了基本的电气符号，才能读懂图纸中所表达的重点。

我们可以由以下图中了解器件含义。

有源滤波器APF或SVG和无源补偿SVC组合3各元器件的功能及作用说明（1）主开关为塑壳断路器（有的图纸中标注为刀熔开关），主要用于柜内补偿装置的过载、短路保护等功能。

（2）电流互感器：采集目标对象的电流供给柜门仪表或者其他设备，用于电流的显示或者计算。

（3）避雷器：使雷电流流入大地，避免形成过电压以保护电气设备。

（4）熔断器：熔断器主要作为补偿支路过载和短路的保护器件，当补偿支路过载或者短路时，熔断器断开，使故障回路退出运行。

（5）晶闸管和接触器为投切元件。

晶闸管投切无涌流，全响应时间20ms以内，适合变化较快的负载。

接触器相对速度较慢，适合运行比较平稳的负荷。

（6）电抗器：依靠线圈的感抗阻碍电流变化的元件，主要用于需要限流或者补偿的地方。

对于串联于补偿柜中的电抗器，其作用主要为保护电容器，防止谐波进入补偿柜损坏电容器。

如果系统中存在5次谐波，电抗率设计为7%比较合适。

假如系统中存在较多的3次谐波，电抗率通常设计为14%。

（7）电容器：利用电容器端电压滞后电流90度的特性，对负载系统进行无功补偿。

（8）有源滤波器：通过采集系统中的谐波含量，经过计算发出指令，滤除系统中相对应的谐波。

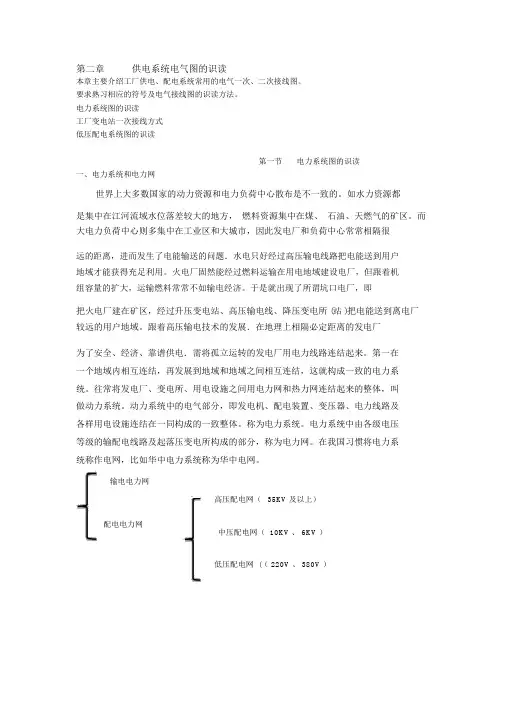

第二章供电系统电气图的识读本章主要介绍工厂供电、配电系统常用的电气一次、二次接线图。

要求熟习相应的符号及电气接线图的识读方法。

电力系统图的识读工厂变电站一次接线方式低压配电系统图的识读第一节电力系统图的识读一、电力系统和电力网世界上大多数国家的动力资源和电力负荷中心散布是不一致的。

如水力资源都是集中在江河流域水位落差较大的地方，燃料资源集中在煤、石油、天燃气的矿区。

而大电力负荷中心则多集中在工业区和大城市，因此发电厂和负荷中心常常相隔很远的距离，进而发生了电能输送的问题．水电只好经过高压输电线路把电能送到用户地域才能获得充足利用。

火电厂固然能经过燃料运输在用电地域建设电厂，但跟着机组容量的扩大，运输燃料常常不如输电经济。

于是就出现了所谓坑口电厂，即把火电厂建在矿区，经过升压变电站、高压输电线、降压变电所 (站 )把电能送到离电厂较远的用户地域。

跟着高压输电技术的发展．在地理上相隔必定距离的发电厂为了安全、经济、靠谱供电．需将孤立运转的发电厂用电力线路连结起来。

第一在一个地域内相互连结，再发展到地域和地域之间相互连结，这就构成一致的电力系统。

往常将发电厂、变电所、用电设施之间用电力网和热力网连结起来的整体，叫做动力系统。

动力系统中的电气部分，即发电机、配电装置、变压器、电力线路及各样用电设施连结在一同构成的一致整体。

称为电力系统。

电力系统中由各级电压等级的输配电线路及起落压变电所构成的部分，称为电力网。

在我国习惯将电力系统称作电网，比如华中电力系统称为华中电网。

输电电力网高压配电网（35KV 及以上）配电电力网中压配电网（ 10KV 、 6KV ）低压配电网 (（ 220V 、 380V ）二、电力系统电路图概括按目的来说：一是进行电能的传输、分派和变换;二是进行信息的传达和办理。

电力系统电路图分为两类：主电路图（一次系统图、一次回路图）协助电路图（二次系统图、二次回路图）主电路图：由一次设施构成的电路叫一次回路也叫主回路或一次系统，供电系统图就是用来电气设施主回路的构成部分及其连结方式的电路图。

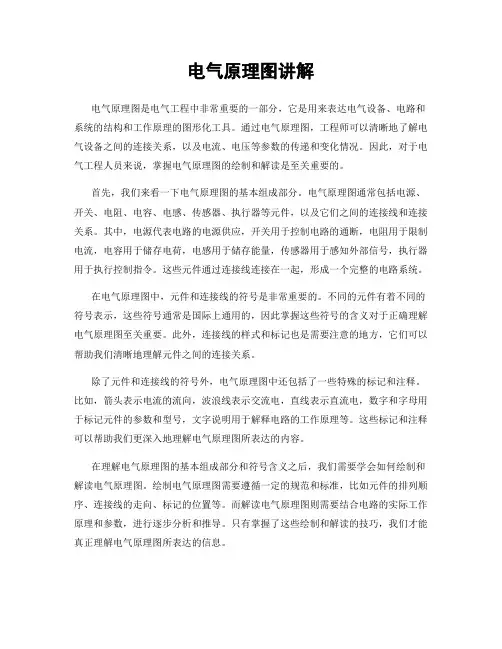

电气原理图讲解电气原理图是电气工程中非常重要的一部分，它是用来表达电气设备、电路和系统的结构和工作原理的图形化工具。

通过电气原理图，工程师可以清晰地了解电气设备之间的连接关系，以及电流、电压等参数的传递和变化情况。

因此，对于电气工程人员来说，掌握电气原理图的绘制和解读是至关重要的。

首先，我们来看一下电气原理图的基本组成部分。

电气原理图通常包括电源、开关、电阻、电容、电感、传感器、执行器等元件，以及它们之间的连接线和连接关系。

其中，电源代表电路的电源供应，开关用于控制电路的通断，电阻用于限制电流，电容用于储存电荷，电感用于储存能量，传感器用于感知外部信号，执行器用于执行控制指令。

这些元件通过连接线连接在一起，形成一个完整的电路系统。

在电气原理图中，元件和连接线的符号是非常重要的。

不同的元件有着不同的符号表示，这些符号通常是国际上通用的，因此掌握这些符号的含义对于正确理解电气原理图至关重要。

此外，连接线的样式和标记也是需要注意的地方，它们可以帮助我们清晰地理解元件之间的连接关系。

除了元件和连接线的符号外，电气原理图中还包括了一些特殊的标记和注释。

比如，箭头表示电流的流向，波浪线表示交流电，直线表示直流电，数字和字母用于标记元件的参数和型号，文字说明用于解释电路的工作原理等。

这些标记和注释可以帮助我们更深入地理解电气原理图所表达的内容。

在理解电气原理图的基本组成部分和符号含义之后，我们需要学会如何绘制和解读电气原理图。

绘制电气原理图需要遵循一定的规范和标准，比如元件的排列顺序、连接线的走向、标记的位置等。

而解读电气原理图则需要结合电路的实际工作原理和参数，进行逐步分析和推导。

只有掌握了这些绘制和解读的技巧，我们才能真正理解电气原理图所表达的信息。

总之，电气原理图是电气工程中不可或缺的一部分，它是工程师们交流和理解电路工作原理的重要工具。

通过学习和掌握电气原理图的绘制和解读技巧，我们可以更好地理解和设计电气系统，提高工作效率，确保工程质量。
