风机盘管安装注意事项

风机盘管更换施工方案一、施工前准备风机盘管更换是一项需要专业人员进行操作的工作，为保证施工顺利进行，首先需要做好以下准备工作：1.安全措施：施工前要确保工作区域没有任何危险物品，施工人员需佩戴好安全帽、手套等个人防护用品。

2.工具准备：准备必要的工具，如扳手、电钻、螺丝刀等，确保施工过程中能够顺利使用。

3.物料准备：准备需要更换的风机盘管以及相关的配件，确保更换工作可以顺利进行。

二、施工步骤1.关闭电源：在开始更换风机盘管之前，首先要切断电源，确保操作的安全性。

2.拆卸旧的风机盘管：–拆卸盘管外壳：使用电钻和螺丝刀将盘管外壳上的螺丝拆卸，并将外壳取下。

–断开电源线：将旧的风机盘管与电源线断开连接，注意标记好电源线的接线位置，以便后续安装时连接正确。

–拆卸旧盘管：使用扳手等工具将旧的风机盘管从固定位置拆卸下来。

3.安装新风机盘管：–安装新风机盘管底座：根据新盘管的尺寸和固定要求，选择合适的位置，使用螺丝将底座固定在墙壁或其他支撑结构上。

–连接电源线：根据之前标记的接线位置，将电源线与新风机盘管正确连接。

–安装新盘管：将新的风机盘管放置在已安装好的底座上，并使用扳手等工具将其固定，确保连接牢固。

4.做好接口连接：–接口处处理：根据实际情况，将风机盘管与其他管道、电缆等进行连接，确保接口处密封性好。

–密封处理：使用密封胶等材料，对接口处进行密封处理，以防止漏风、漏水等情况发生。

5.清理工作区域：–清理残留物：将施工过程中产生的废弃物、旧的风机盘管等进行清理，保持工作区域的整洁。

–清理施工痕迹：清洁牆壁、底座等施工留下的痕迹，让整个风机盘管更换工作现场干净整洁。

三、验收与测试1.连接电源：将新风机盘管连接到电源，确保电源正常通电。

2.运行测试：开启风机盘管的电源，通过观察和听声等方式检查其运行状况是否正常，确保运行平稳、无异常噪音。

3.进行调整：根据实际需求，对风机盘管的调节参数进行调整，确保其能够满足相应的送风、排风要求。

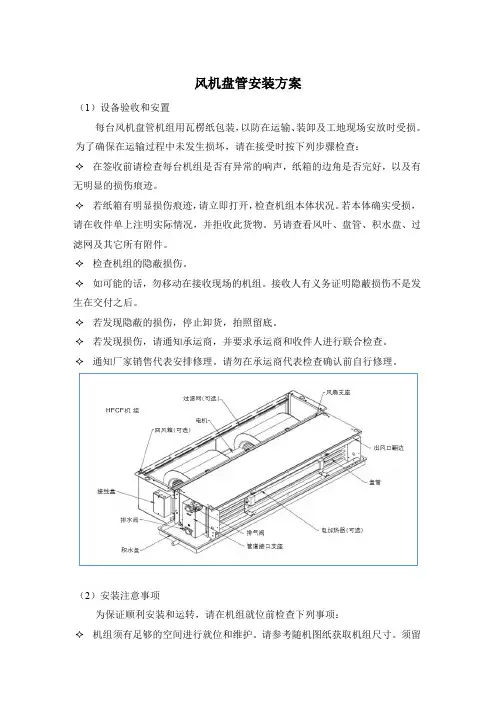

风机盘管安装方案（1）设备验收和安置每台风机盘管机组用瓦楞纸包装，以防在运输、装卸及工地现场安放时受损。

为了确保在运输过程中未发生损坏，请在接受时按下列步骤检查：✧在签收前请检查每台机组是否有异常的响声，纸箱的边角是否完好，以及有无明显的损伤痕迹。

✧若纸箱有明显损伤痕迹，请立即打开，检查机组本体状况。

若本体确实受损，请在收件单上注明实际情况，并拒收此货物。

另请查看风叶、盘管、积水盘、过滤网及其它所有附件。

✧检查机组的隐蔽损伤。

✧如可能的话，勿移动在接收现场的机组。

接收人有义务证明隐蔽损伤不是发生在交付之后。

✧若发现隐蔽的损伤，停止卸货，拍照留底。

✧若发现损伤，请通知承运商，并要求承运商和收件人进行联合检查。

✧通知厂家销售代表安排修理。

请勿在承运商代表检查确认前自行修理。

（2）安装注意事项为保证顺利安装和运转，请在机组就位前检查下列事项：✧机组须有足够的空间进行就位和维护。

请参考随机图纸获取机组尺寸。

须留有活动天花板以供日常维护。

✧安装前请确认管路和电气接线的位置。

✧请检查吊装结构是否能够承受机组重量。

✧所有机组安装必须水平以确保排水顺畅和正常运转。

✧连接风管的机组需保证在允许的机外静压范围内。

✧冷冻水阀和管路的保温需由安装承建商提供。

3、就位风机盘管机组的安装请参考随机图纸。

机组顶部有就位孔，可通过吊杆悬挂在楼板下。

就位时，请完成如下步骤：✧安装承建商安装吊杆或其它悬吊装置。

✧旋入上侧螺母和垫片，使机组在运转时不会跳动。

✧使机组就位。

✧旋入下侧螺母和垫片，以固定机组。

✧旋转下侧螺母，调整机组水平度确保冷凝水排出，然后上紧上侧螺母。

4、注意：带有回风箱的机组吊装时必须同时使用6根吊杆进行承重。

调整水平度时，需以风机盘管的壳体为参照，因为其盘管和积水盘已设计成有一定的坡度，以利排水。

5、风管连接由一定厚度的镀锌钢板制成的风管可接至机组进出口的翻边（法兰）上，请参考随机图纸所示的尺寸。

将风管插入翻边并用螺钉加以固定，若两者尺寸不一则需用现场制作的转换接头连接。

风机盘管的安装步骤及工艺要求一、风机盘管的安装步骤：1. 确定安装位置：首先需要确定风机盘管的安装位置，一般应选择在通风良好、易于维修和清洁的地方。

2. 安装支架：根据风机盘管的尺寸和重量，选择适当的支架进行安装。

支架的安装位置应与风机盘管的安装位置相匹配，并且支架必须牢固可靠。

3. 安装管道：根据设计要求，安装与风机盘管相连接的冷热水管道和风管。

在安装过程中，要注意管道的密封性和稳定性，确保水和风的流通畅通。

4. 安装电气线缆：根据设计要求，连接风机盘管的电源线和控制线。

确保接线牢固可靠，避免电气故障和安全隐患。

5. 安装风机盘管：将风机盘管放置在支架上，并根据设计要求，固定风机盘管与支架的连接。

在安装过程中，要注意风机盘管的水平度和垂直度，确保安装的稳定性。

6. 连接管道和线缆：将冷热水管道和风管与风机盘管进行连接，并确保连接处的密封性。

同时，将电气线缆与风机盘管的接线盒连接，确保线缆的牢固性和安全性。

7. 调试和检查：完成安装后，进行风机盘管的调试和检查工作。

包括检查管道和线缆的连接是否牢固，检查风机盘管的启停和运行是否正常，以及检查风机盘管的温度和风速是否符合设计要求。

8. 完善安装记录：在安装完成后，及时完善安装记录，包括风机盘管的型号、规格、安装位置、管道和线缆的连接方式等，以便今后的维护和管理。

二、风机盘管的工艺要求：1. 安装平整：风机盘管的安装位置应平整，不得有明显的倾斜或变形。

安装支架和管道的平整度也要符合要求。

2. 安装牢固：风机盘管的支架和连接件应牢固可靠，能够承受风机盘管的重量和振动。

管道和线缆的固定也要牢固，避免松动或脱落。

3. 连接密封：管道和线缆的连接处应密封良好，确保不漏水和不漏风。

特别是冷热水管道的连接，要防止漏水导致系统失效。

4. 电气安全：风机盘管的电气线缆应符合安全标准，接线要正确可靠。

电气设备和线缆要与水管隔离，避免发生短路和触电事故。

5. 运行平稳：风机盘管的启停和运行应平稳无噪音，风速和温度要稳定可调。

风机盘管安装2篇风机盘管（一）风机盘管是一种常见的暖通空调设备，广泛应用于商业办公楼、公共设施以及住宅建筑中。

它的主要作用是通过空气循环，将室内的空气加热或降温，从而实现供暖或制冷的效果。

在安装风机盘管时，需要注意以下几个方面。

首先，选购合适的风机盘管。

根据具体的使用需求和环境条件，选择适合的风机盘管是至关重要的。

要考虑到空调面积、维修与保养的便利性、耗电量以及价格等因素，综合比较各个品牌和型号的风机盘管，选择最适合自己需求的产品。

其次，确定合适的安装位置。

风机盘管应放置在通风良好的位置，以保证空气能够顺畅地流通。

一般来说，室内的顶部或墙壁上是较为合适的安装位置。

如果选择在室外安装，要确保设备防水，并配备防雨遮挡措施。

然后，进行必要的工程准备工作。

在安装风机盘管之前，需要对安装位置进行一定的工程准备工作。

包括测量安装位置的尺寸，清理和修复墙面，进行电源线的布置和接线等。

此外，还需要根据实际情况，确定好风机盘管与其他设备的连接方式。

接下来是实际的安装过程。

安装风机盘管时，需要按照产品说明书进行操作。

首先，将风机盘管安装在事先准备好的位置上，固定好螺丝。

然后，将电源线连接到相应的接线端子上，确保连接稳固可靠。

最后，进行安装测试，检查风机盘管的运行情况，确保各项功能正常。

最后，进行完善的调试与验收。

安装完成后，需要进行系统的调试与验收工作。

首先，进行各项功能的测试，如制冷、制热、送风等。

然后，检查系统是否存在漏水、漏电等安全问题，并进行必要的修复和调整。

最后，由专业人员对整个系统进行验收，确保系统符合相关的标准和规定。

综上所述，安装风机盘管需要仔细、谨慎地进行各项操作，确保安装效果和安全性。

只有合理选择风机盘管、确定适当的安装位置、进行必要的准备工作、正确有序地进行安装并进行完善的调试与验收，才能确保设备的正常运行和使用效果的达到。
