风机盘管机组安装工法

风机盘管安装施工方案1. 引言本文档旨在介绍风机盘管的安装施工方案，包括必要的准备工作、安装步骤、关键注意事项等。

风机盘管是用于室内空调系统的设备，具有温度调节和空气循环的功能。

正确的安装过程可以确保风机盘管的有效运行和长期使用。

2. 准备工作在进行风机盘管的安装之前，需要进行一些准备工作以确保施工顺利进行：2.1 确定安装位置根据设计方案和实际需要，确定风机盘管的安装位置。

考虑到空气流动和维修保养的需求，选择一个合适的位置是至关重要的。

2.2 准备基础设施检查所选安装位置的基础设施是否满足要求，包括水、电、排水管道等。

如有不足或不符合要求的情况，需要进行相应的改造或调整。

2.3 检查材料和工具确保所需的安装材料和工具齐全，并检查其质量和完整性。

常用的安装材料包括管道、连接件、支架等，而工具则包括扳手、榔头、螺丝刀等。

3. 安装步骤3.1 安装支架在确定好的安装位置上安装支架，用螺丝固定并确保稳固。

支架的安装需要根据风机盘管的尺寸和重量来选择，确保能够承受其重量并保证安全。

3.2 安装管道根据设计方案，将管道连接到风机盘管的进出水口。

确保连接紧密并无漏水现象。

在连接过程中，注意检查管道的平整度和垂直度等。

3.3 连接电源根据风机盘管的电气要求，连接电源线，并确保接线正确牢固。

对于不熟悉电气工作的安装人员，建议由专业电工进行操作。

3.4 安装配件根据实际需要，安装风机盘管的附件，如过滤网、防冻保护器等。

确保附件的安装位置正确，并按照说明书进行连接和设置。

3.5 调试和测试完成安装后，对风机盘管进行调试和测试。

检查各项功能是否正常，如温度调节、空气循环等，并调整相应的参数以达到预期效果。

4. 注意事项在进行风机盘管安装施工时，需要注意以下事项以确保施工质量和安全性：•严格按照设计方案和安装说明进行操作，不得随意更改。

•定期检查施工中使用的材料和工具的质量，杜绝使用损坏或不合格的产品。

•安装过程中应注意人员安全，确保施工区域的通风和照明条件良好。

一、工程概况本工程为某办公大楼风机盘管安装改造项目，旨在为办公区域提供冬暖夏凉的舒适环境。

项目内容包括风机盘管的选型、安装、调试及验收。

以下是具体的施工方案。

二、施工准备1. 材料准备：（1）风机盘管：根据设计要求，选择符合国家标准的风机盘管产品；（2）管道材料：包括供回水管、冷凝水管等；（3）阀门、过滤器、支架等配件；（4）电气控制设备：温控器、开关、插座等。

2. 工具准备：（1）电锤、手电钻、活扳手、套筒扳手、钢锯、管钳子、手锤、台虎钳、丝锥、套丝板、水平尺、线坠、手压泵、压力案子、汽焊工具等。

3. 人员准备：（1）施工队伍：具备相关资质的空调安装专业队伍；（2）施工人员：熟悉风机盘管安装工艺，具备一定的电气、管道知识。

4. 施工现场准备：（1）确保施工现场安全，符合国家相关安全规定；（2）现场配备消防设施，如灭火器、消防栓等；（3）施工区域做好隔离，防止交叉作业。

三、施工流程1. 施工准备：检查设备规格型号是否符合设计要求，准备必要的安装工具和材料，确保现场具备安装条件。

2. 机体安装：（1）按照图纸和标准（例如GB50243-2002通风与空调工程施工及验收规范）进行吊装或嵌入式安装；（2）注意水平度和固定牢固性，确保风机盘管安装平稳。

3. 连接管道：（1）准确连接供回水管路，严格按工艺流程进行焊接或法兰连接；（2）做好保温处理，防止热量损失。

4. 电气接线：（1）正确接入电源与控制系统；（2）检查电气线路，确保无漏电、短路现象。

5. 调试与验收：（1）对风机盘管进行试运行，检查运行是否平稳，噪音是否在规定范围内；（2）检查制冷、制热效果，确保满足设计要求；（3）完成验收，出具验收报告。

四、施工注意事项1. 风机盘管安装过程中，确保水平度和固定牢固性，防止振动和位移。

2. 管道连接处做好保温处理，防止热量损失。

3. 电气接线严格按照规范进行，确保安全可靠。

4. 施工过程中，做好现场清洁工作，避免污染。

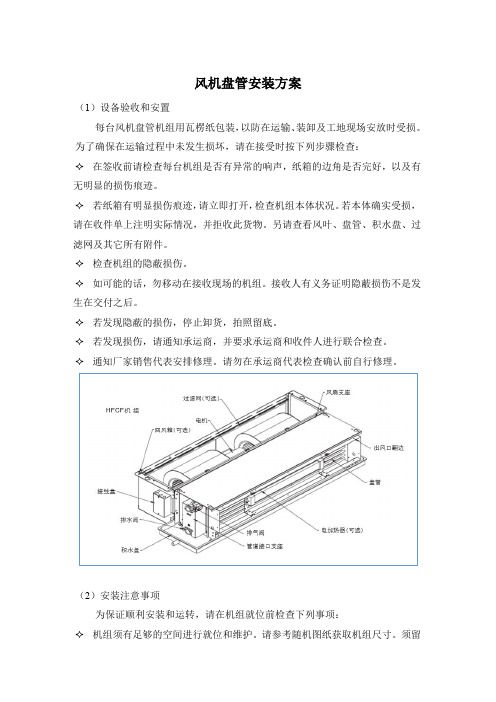

风机盘管安装方案（1）设备验收和安置每台风机盘管机组用瓦楞纸包装，以防在运输、装卸及工地现场安放时受损。

为了确保在运输过程中未发生损坏，请在接受时按下列步骤检查：✧在签收前请检查每台机组是否有异常的响声，纸箱的边角是否完好，以及有无明显的损伤痕迹。

✧若纸箱有明显损伤痕迹，请立即打开，检查机组本体状况。

若本体确实受损，请在收件单上注明实际情况，并拒收此货物。

另请查看风叶、盘管、积水盘、过滤网及其它所有附件。

✧检查机组的隐蔽损伤。

✧如可能的话，勿移动在接收现场的机组。

接收人有义务证明隐蔽损伤不是发生在交付之后。

✧若发现隐蔽的损伤，停止卸货，拍照留底。

✧若发现损伤，请通知承运商，并要求承运商和收件人进行联合检查。

✧通知厂家销售代表安排修理。

请勿在承运商代表检查确认前自行修理。

（2）安装注意事项为保证顺利安装和运转，请在机组就位前检查下列事项：✧机组须有足够的空间进行就位和维护。

请参考随机图纸获取机组尺寸。

须留有活动天花板以供日常维护。

✧安装前请确认管路和电气接线的位置。

✧请检查吊装结构是否能够承受机组重量。

✧所有机组安装必须水平以确保排水顺畅和正常运转。

✧连接风管的机组需保证在允许的机外静压范围内。

✧冷冻水阀和管路的保温需由安装承建商提供。

3、就位风机盘管机组的安装请参考随机图纸。

机组顶部有就位孔，可通过吊杆悬挂在楼板下。

就位时，请完成如下步骤：✧安装承建商安装吊杆或其它悬吊装置。

✧旋入上侧螺母和垫片，使机组在运转时不会跳动。

✧使机组就位。

✧旋入下侧螺母和垫片，以固定机组。

✧旋转下侧螺母，调整机组水平度确保冷凝水排出，然后上紧上侧螺母。

4、注意：带有回风箱的机组吊装时必须同时使用6根吊杆进行承重。

调整水平度时，需以风机盘管的壳体为参照，因为其盘管和积水盘已设计成有一定的坡度，以利排水。

5、风管连接由一定厚度的镀锌钢板制成的风管可接至机组进出口的翻边（法兰）上，请参考随机图纸所示的尺寸。

将风管插入翻边并用螺钉加以固定，若两者尺寸不一则需用现场制作的转换接头连接。

风机盘管的安装步骤及工艺要求一、风机盘管的安装步骤：1. 确定安装位置：首先需要确定风机盘管的安装位置，一般应选择在通风良好、易于维修和清洁的地方。

2. 安装支架：根据风机盘管的尺寸和重量，选择适当的支架进行安装。

支架的安装位置应与风机盘管的安装位置相匹配，并且支架必须牢固可靠。

3. 安装管道：根据设计要求，安装与风机盘管相连接的冷热水管道和风管。

在安装过程中，要注意管道的密封性和稳定性，确保水和风的流通畅通。

4. 安装电气线缆：根据设计要求，连接风机盘管的电源线和控制线。

确保接线牢固可靠，避免电气故障和安全隐患。

5. 安装风机盘管：将风机盘管放置在支架上，并根据设计要求，固定风机盘管与支架的连接。

在安装过程中，要注意风机盘管的水平度和垂直度，确保安装的稳定性。

6. 连接管道和线缆：将冷热水管道和风管与风机盘管进行连接，并确保连接处的密封性。

同时，将电气线缆与风机盘管的接线盒连接，确保线缆的牢固性和安全性。

7. 调试和检查：完成安装后，进行风机盘管的调试和检查工作。

包括检查管道和线缆的连接是否牢固，检查风机盘管的启停和运行是否正常，以及检查风机盘管的温度和风速是否符合设计要求。

8. 完善安装记录：在安装完成后，及时完善安装记录，包括风机盘管的型号、规格、安装位置、管道和线缆的连接方式等，以便今后的维护和管理。

二、风机盘管的工艺要求：1. 安装平整：风机盘管的安装位置应平整，不得有明显的倾斜或变形。

安装支架和管道的平整度也要符合要求。

2. 安装牢固：风机盘管的支架和连接件应牢固可靠，能够承受风机盘管的重量和振动。

管道和线缆的固定也要牢固，避免松动或脱落。

3. 连接密封：管道和线缆的连接处应密封良好，确保不漏水和不漏风。

特别是冷热水管道的连接，要防止漏水导致系统失效。

4. 电气安全：风机盘管的电气线缆应符合安全标准，接线要正确可靠。

电气设备和线缆要与水管隔离，避免发生短路和触电事故。

5. 运行平稳：风机盘管的启停和运行应平稳无噪音，风速和温度要稳定可调。

一、施工方案1. 施工准备（1）熟悉施工图纸，了解风机盘管系统的布局、型号、规格等。

（2）准备施工工具，如电钻、扳手、水平尺、线坠等。

（3）检查风机盘管设备，确保设备无损坏、无变形，并按照要求进行外观检查、三速运转和水压试验。

2. 施工流程（1）吊架安装：根据施工图纸，确定吊杆生根位置，使用膨胀螺栓固定。

根据风机盘管型号、重量，选取相应规格的吊杆，并按照设计要求安装减振吊架。

（2）风机盘管安装：按照图纸和标准进行吊装或嵌入式安装，注意水平度和固定牢固性。

暗装式风机盘管在吊顶处应留有检查门，便于机组维修。

（3）管道连接：准确连接供回水管路，严格按工艺流程进行焊接或法兰连接，并做好保温处理。

（4）电气接线：正确接入电源与控制系统，确保电气连接可靠。

（5）系统调试：完成风机盘管安装后，进行系统调试，确保风机盘管运行正常。

3. 成品保护（1）施工过程中，对已安装的风机盘管、管道、电气设备等进行保护，避免损坏。

（2）施工完成后，对施工现场进行清理，确保场地整洁。

二、技术措施1. 施工人员要求（1）施工人员应具备风机盘管安装的专业技能和经验。

（2）施工人员应熟悉相关施工规范和标准，确保施工质量。

2. 施工质量保证（1）严格遵循施工图纸和标准，确保安装位置、高度、角度等符合设计要求。

（2）采用优质材料和设备，确保风机盘管系统的运行稳定。

（3）加强施工过程中的质量控制，对关键工序进行检验，确保施工质量。

3. 安全施工（1）施工前，对施工现场进行安全检查，确保施工环境安全。

（2）施工过程中，严格遵守安全操作规程，防止事故发生。

（3）对施工人员进行安全培训，提高安全意识。

4. 环境保护（1）施工过程中，采取有效措施，减少对环境的影响。

（2）施工完成后，对施工现场进行清理，确保环境整洁。

三、施工进度安排1. 施工前期准备：2天2. 吊架安装：1天3. 风机盘管安装：1天4. 管道连接：1天5. 电气接线：0.5天6. 系统调试：1天7. 成品保护及清理：1天总计：7天通过以上施工方案和技术措施，确保风机盘管安装工程顺利进行，达到预期效果。

风机盘管机组安装工法1范围本工法适用于工程的风机盘管机组的安装。

2使用标准GBJ242－82 采暖与卫生工程施工及验收规范GB50243－1997 通风与空调工程施工及验收规范GBJ304—88 通风与空调工程质量检验评定标准T-1-86 金属胀锚螺栓施工工艺3暗装风机盘管机组安装简图（见图1、图2、图3）图1 卧式暗装简图4工艺流程方框图（见图4）图4 工艺流程方框图5工艺过程5.1施工准备主要是通过对设计图审核，现场勘察，设备订货与土建进度配合要求等，拟定与工程相适应的施工作业计划和方法。

在可能的条件下，宜编制施工班组作业计划，以协调与土建进度的配合及施工作业准备工作的正常运行。

5.1.1图纸审核5.1.1.1正确了解设计意图，摸清本工程风机盘管机组的型号、类别与安装的特殊要求。

5.1.1.2以图纸为基准，校核风机盘管机组安装位置、标高与结构尺寸，与其它专业管道、电气管线、桥架等安装位置及装修之间是否存在着矛盾。

5.1.1.3确定风机盘管机组与送、回风管的连接节点与安装操作的可能性。

5.1.1.4对风机盘管机组与空调进、回水的连接位置，采用的弹性连接方法，是否装有水、过滤器或自控阀门，整体连接作业是否困难等作分析判断。

如有问题，应向设计单位提出，及时解决。

5.1.1.5风机盘管机组的凝结水盘放水口与凝结水排放管承口的距离宜为100mm～300mm，坡度应大于1%。

5.1.2现场勘察5.1.2.1根据本工程中风机盘管机组安装的不同类型，进行现场抽样勘察。

一般可按卧式暗装、立式暗装与明装进行分类，或按厅堂、标准客房与特殊套房进行分类。

5.1.2.2确定风机盘管机组支、吊架的结构型式及实施的可行性。

5.1.2.3查建筑空间实际尺寸与图纸的相符性，是否有妨碍机组与接管按图施工的情况，如有应判断其影响程度。

5.1.2.4了解土建隔墙与风机盘管机组左(右)端的间距，应考虑留有能进行施工操作的空间。

5.1.2.5对已安装完空调水管的，应注意其风机盘管机组的接口位置是否正确，标高是否符合。

一、风机盘管1 施工流程开箱检查及试验→卧式吊装风机盘管安装→风机盘管连接→风机的安装2 施工操作2.1 开箱检查及试验盘管安装前逐台检查电机壳体及表面交换器，不得有损伤、锈蚀、缺件等，之后对盘管做单机通电及水压试验，通电试验时，机械部分不得磨擦，电气部分不得漏电，整机不得抖动不稳，水压试验时，试验压力为系统工作压力的1.5倍，定压观察2～3分钟，不漏、稳压为合格。

2.2 卧式吊装风机盘管安装由单独支、吊架固定，并便于拆卸和维修，支、吊架吊杆与盘管相连处采用双螺母紧固，吊装后保持水平，保证冷凝水畅通流到指定位置，暗装卧式内机盘管下部的吊顶留有活动检查口。

风管、回风箱及风口与风机盘管机组连接处严密、牢固。

2.3 风机盘管连接为了减小系统振动和防止有刚性连接引起的泄露，风机盘管供、回水管与风机盘管采用弹性软管连接。

风机盘管的凝结水管与盘管滴水盘出水口的连接采用20cm长透明塑料软管连接，且保证凝结水管的坡度严格和设计要求相一致，使凝结水通畅排放到指定位置。

2.4 风机的安装（1）风口、出风口的位置等要与设计相符；叶轮旋转方向应符合设备技术文件的规定。

检查外观和外露部分各加工面及转子有无碰伤、变形或锈蚀等情况；手动盘动叶轮有无卡滞现象。

（2）搬运和吊装过程中绳索要固定在承力吊环上，不得捆缚在转子和外壳或轴承盖的吊环上。

绳索与外壳接触时要垫一软物，保证不能损伤机件表面和其他等处。

（3）减小风机的压头损失，提高风机效率，在现场条件允许的情况下，安装时保证风机的出口至弯管的距离为风机出口长边的1.5～2.5倍，如现场条件不允许，在弯管内设导流叶片予以弥补。

（4）通风机的地脚螺栓固定时，地脚螺栓处加垫圈和防松螺母，防止风机运行时振动将螺母振脱。

（5）通风机与风管连接处均设150-250mm长的软接头，接缝处做到严密和牢固，并且不允许软接头变径。

管道风机安装时采用减振支吊架。

（6）风幕机的安装：风幕机安装之前用手盘动叶轮检查有无和外壳相碰的现象；热媒为水或蒸汽的热风幕机，安装前依据规范规定做水压试验。

风机盘管安装的正确方法
嘿，朋友们！今天咱来聊聊风机盘管安装的正确方法，这可真的太重要啦！
首先呢，风机盘管的安装步骤那可得仔细着来。

要先确定好安装位置，这就好比给房子打地基，得稳稳当当的呀！然后呢，安装吊架，把风机盘管稳稳地吊起来，这一步可不能马虎，得保证吊架牢固可靠。

接下来连接水管和风管，这就像给机器接上血管和气管一样，得严丝合缝的。

还有电气接线，这可不能接错喽，不然机器可就“不听话”啦！在安装过程中，要注意水平度和垂直度，不能歪七扭八的呀！而且各个连接部位都要密封好，不能有漏水漏风的情况，这就像是给房子做防水，一点都不能马虎呀！
说到这安装过程中的安全性和稳定性，那可真是至关重要的呀！就像人走路要稳稳当当的，风机盘管安装好了才能安心运行呀。

如果安装不牢固，万一哪天掉下来了，那可不得了！而且密封不好的话，不仅影响效果，还可能会有安全隐患呢！所以在安装的时候，一定要认真负责，不能有丝毫的马虎和懈怠呀！
那风机盘管都有哪些应用场景和优势呢？它可以用在各种场所，比如办公室、商场、酒店等等。

它的优势可不少呢，比如可以灵活调节温度，让你在不同的季节都能舒舒服服的。

而且它运行起来很安静，不会吵到你工作或者休息呀！这不就像一个贴心的小助手，默默地为你服务嘛！
我给你们说个实际案例哈，有个商场之前空调效果不好，总是让人觉得闷热。

后来他们安装了风机盘管，哇塞，那效果简直是立竿见影呀！整个商场都变得凉爽舒适了，顾客们的满意度也大大提高了呢！这就是风机盘管的实际应用效果呀，多厉害！
所以呀，风机盘管安装真的得重视起来，按照正确的方法去安装，才能让它发挥出最大的作用呀！让我们的生活和工作环境更加舒适和美好！。

空气处理机组、风机盘管安装施工工艺方法空气处理机组和风机盘管的安装施工工艺方法如下：1、工艺流程支吊架验收→开箱检查→设备运输→安装调平→试运转2、设备基础（支架）验收在安装机组之前，应由专业人员核对屋面（结构）的承重能力，并制作机座，可用钢筋混凝土、工字钢或槽钢。

机座表面应水平，可用角钢制作托架并加防震橡胶垫置于地面。

主机可直接用螺栓固定在机座上。

在设备安装前，应根据设计图纸对设备基础进行全面检查，并应有验收记录。

设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等需要清除干净，预埋地脚螺栓的螺纹和螺母保护完好；放置垫铁部位的表面须凿平。

用6mm的钢板加焊槽钢6＃作吊装连接件用型钢制作的支架，焊接后应保证支座的平整，若有扭曲，校正好后方能安装。

吊装点应紧固且需要足够强度以承受机组重量及运行振动，用Φ10mm的圆条作吊装连接件。

吊装点应紧固且需要足够强度以承受机组重量及运行振动，并且不影响结构的安全，必要时须进行承重核算。

3、开箱检查在设备就位安装前，必须进行开箱验收，并协同业主代表检查外观有无一次搬运造成的损伤，有无保管不善造成的锈蚀进水问题，检查设备零件是否符合装箱单，并做好三方签认记录。

主要检查项目有：箱号、箱数以及包装情况，表面有无损坏和锈蚀；设备的名称、型号和规格；装箱清单、随机设备技术文件、资料；随机专用工具及零部件的数量。

按设备清单核对叶轮、机壳和及其它部位的主要尺寸，检查各种技术参数是否符合要求，并作好检查记录。

机壳的防锈情况和转子是否发生变形或锈蚀、碰损等，设备充填的保护气体应无泄漏，油封应完好。

4、空气处理机吊运设备的运输路线为：卸货点→汽车运输→设备安装就位点。

用载重汽车将设备水平运输至设备安装就位点附近，利用吊车（起重设备）将设备从汽车上吊放到枕木上。

搬运和吊装的绳索不得捆缚在转子和机壳或轴承盖的吊环上。

5、设备安装调平空气处理机组调平：支吊架与设备接触处设有橡胶减振垫。

风机盘管安装施工方案1适用范围本方案适用于宁夏亘元财富中心万豪大厦工程的风机盘管的安装。

2使用标准GB50243－2002 通风与空调工程施工及验收规3暗装风机盘管机组安装简图（见图1）图1 卧式暗装简图4工艺流程方框图（见图2）图2 工艺流程方框图5工艺过程5.1施工准备主要是通过对设计图审核，现场勘察，装饰进度配合要求等，拟定与工程相适应的施工作业计划和方法。

在可能的条件下，宜编制施工班组作业计划，以协调与装饰进度的配合及施工作业准备工作的正常运行。

5.1.1图纸审核5.1.1.1正确了解设计意图，摸清本工程风机盘管机组的型号、类别与安装的特殊要求。

5.1.1.2以图纸为基准，校核风机盘管机组安装位置、标高与结构尺寸，与其它专业管道、电气管线、桥架等安装位置及装修之间是否存在着矛盾。

5.1.1.3确定风机盘管机组与送、回风管的连接节点与安装操作的可能性。

5.1.1.4对风机盘管机组与空调进、回水的连接位置，采用的弹性连接方法，是否装有水、过滤器或自控阀门，整体连接作业是否困难等作分析判断。

如有问题，应向设计单位提出，及时解决。

5.1.1.5风机盘管机组的凝结水盘放水口与凝结水排放管承口的距离宜为100mm～300mm，坡度应大于1%。

5.1.2现场勘察5.1.2.1根据本工程中风机盘管机组安装的不同类型，进行现场抽样勘察。

一般可按卧式暗装、立式暗装与明装进行分类，或按厅堂、标准客房与特殊套房进行分类。

5.1.2.2确定风机盘管机组支、吊架的结构型式及实施的可行性。

5.1.2.3查建筑空间实际尺寸与图纸的相符性，是否有妨碍机组与接管按图施工的情况，如有应判断其影响程度。

5.1.2.4了解装饰隔墙与风机盘管机组左(右)端的间距，应考虑留有能进行施工操作的空间。

5.1.2.5对已安装完空调水管的，应注意其风机盘管机组的接口位置是否正确，标高是否符合。

一般为下送上回，凝水为最低。

5.1.2.6根据风机盘管机组送、回风管与建筑装修的连接要求与现场可操作位置的大小，确定安装方法与应采取的措施。

风机盘管组装全过程随着现代化建筑的快速发展，中央空调成为了绝大部分大型建筑的选择，而风机盘管作为中央空调系统的重要组成部分，其组装过程显得尤为重要。

本文将依次介绍风机盘管组装的全过程。

一、准备工作风机盘管组装前，需要对所需材料进行清点，包括压缩机、冷凝器、膨胀器、电控柜、水盘管、风机等。

同时，还需要准备好所需的工具，包括螺丝刀、扳手、电动工具等。

准备好工具和所需材料并排列在视野范围之内，以便随时使用。

二、开始组装1.安装水盘管风机盘管分为冷水型和热水型，需要根据使用需求和具体情况选择。

在开始组装风机盘管之前，需要先安装水盘管。

水盘管安装前，需要清洁管道，并将水盘管用接头连接好。

连接好后，紧固螺丝，以防漏水。

2.安装风机将风机放置在风机盘管的金属架上，并使用螺丝固定好。

3.安装蒸发器蒸发器是中央空调系统中的重要组成部分，需要放置在风机盘管的上方，以便实现从下往上的循环空气流通。

4.安装压缩机和冷凝器根据使用需求和具体情况，可选择将压缩机和冷凝器安装在同一位置或分别安装。

若分别安装，则需要将压缩机和冷凝器通过软管连接好，并使用螺丝固定在风机盘管上。

5.连接电线将电线连接至电控柜，并将电控柜固定在风机盘管上，以便对中央空调系统进行电控调节和操作。

6.测试并调试将风机盘管组装完毕后，需要进行测试并调试。

先启动中央空调系统，检查各部件是否安装到位，并查看是否存在漏水情况。

三、总结风机盘管组装过程虽然看似简单，但实际上需要各部件之间的协调配合，更需要专业人员的指导和操作。

中央空调系统在使用过程中也需要进行定期的检查维护，以提高其使用效率和寿命。

风机盘管施工方案1. 引言风机盘管（Fan Coil Unit，简称FCU）是一种常见的空调设备，广泛应用于住宅和商业建筑中。

本文档旨在提供一份风机盘管施工方案，以帮助工程人员正确安装和调试风机盘管设备。

2. 施工前准备在开始施工前，需要进行以下准备工作：•确定安装位置：根据设计图纸确定每台风机盘管的安装位置，并标记在墙面或天花板上。

•清理施工区域：清理施工区域的灰尘、杂物和其他障碍物，确保施工区域清洁，并提供足够的空间供施工人员操作。

•准备所需材料和工具：根据工程需要，准备好所需的风机盘管、管道、电线等材料，以及安装工具和测试设备。

3. 施工步骤3.1 安装风机盘管按照以下步骤安装风机盘管：1.安装风机盘管支架：根据设计要求，在墙面或天花板上安装风机盘管支架，确保支架牢固。

2.安装风机盘管：将风机盘管安装在支架上，并使用螺丝等材料将其固定。

3.连接管道：根据设计图纸，连接风机盘管的进风管道和出风管道，确保管道连接紧密，并使用密封材料进行密封。

3.2 连接电源和控制线路按照以下步骤连接风机盘管的电源和控制线路：1.连接电源：根据设计要求，将风机盘管的电源线连接到电源开关或配电箱，并确保电源线连接正确且牢固。

2.连接控制线路：根据设计要求，将控制线路连接到风机盘管的控制面板，确保线路连接牢固。

3.进行电气测试：连接完成后，使用测试设备对电路进行测试，确保风机盘管的电气连接正确，并符合安全标准。

3.3 调试风机盘管完成安装和连接后，进行以下调试步骤：1.打开电源：将电源开关打开，为风机盘管供电。

2.调节温度和风速：通过控制面板调节风机盘管的温度和风速，观察室内环境的变化，确保调节功能正常。

3.检查水管连接：检查风机盘管的水管连接，确保没有漏水现象。

4.进行性能测试：使用测试设备测试风机盘管的制冷、制热性能，确保性能符合设计要求。

4. 安全注意事项在进行风机盘管施工过程中，需要注意以下安全事项：•施工人员需佩戴个人防护装备，如安全帽、护目镜和工作手套等，确保施工过程中的人身安全。

风机盘管安装施工方案第二节风机盘管安装1.安装前准备在安装风机盘管之前，必须编写安装方案以适应本工程的具体情况。

进场的风机盘管必须具有设备出厂合格证书或质量检验鉴定文件。

在开箱检验时，需要检查风机盘管的数量、规格型号是否与设计图纸一致，以及是否符合设计要求。

外观应无明显划痕、锈蚀，水管接口及电气接线端子等部件应无损伤。

在进行技术检测时，应对风机盘管逐台进行通电试验，确保电气部分不漏电、电机运转正常，机械部分无磨擦、卡壳，运转噪音符合产品样本技术文件。

在安装前，还需要进行水压试验，试验按规范抽检5%，试验压力为工作压力的1.5倍。

在风机盘管进场检查验收合格之后，可以根据安装方案进行安装。

首先，在典型部位安装样板，经甲方、设计、监理等几方检查认可后，再进行正式安装。

在样板检查中，需要检查风机盘管安装高度是否满足电气接线、供回水接管的安装位置及维修方便，是否便于风机盘管进、回风管(进回风箱)的接管安装。

此外，还需要检查风机盘管安装固定是否牢靠，安装高度是否满足冷凝水管道有≥0.01的坡度，安装水平方向是否坡向集水盘一端以便于冷凝水排出。

如果风机盘管装在吊顶里，需要先测量定位，凡遇上专业管道交叉，需按有压让无压、小管让大管的原则互相协调修改。

2.风机盘管安装在进行风机盘管安装时，需要将其吊装在混凝土楼板下方，顶部距混凝土楼板150～200mm，吊杆采用φ8～10圆钢，根部用M8～10膨胀螺栓生根固定在混凝土楼板下，吊杆和风机盘管的连接用双螺母锁紧固定。

冷凝水是从集水盘的出水口用高压塑料软管与冷凝水管道相连，两端用喉箍卡牢，坡度为反坡向风机盘管集水盘安装。

高压塑料软管不得压扁、折弯，以保证凝结水畅通不渗漏。

电气接线按设计要求将电源管做到风机盘管的上方附近，然后再用金属软管一直做到风机盘管的接线端子处。

在吊顶内不得有明露的导线。

风机盘管的供水管设置闸阀、过滤器，回水管设置电动两通阀、截止阀、平衡网，在管道入口处设置活接头、不锈钢软接头。

风机盘管施工方案风机盘管施工方案一、施工准备工作1.确定施工地点：根据工程需求，在建筑物内选择适合安装风机盘管的位置。

2.准备材料：准备好所需的风机盘管、支架、管道、电线等材料。

3.施工设备：准备好施工所需的工具、机械设备等。

二、施工过程1.检查施工地点：在施工前，要检查施工地点的环境是否符合要求，例如是否有足够的空间供安装风机盘管。

2.安装支架：根据设计图纸，施工人员将支架固定在墙壁或天花板上，确保其稳固可靠。

3.安装主机：将风机盘管主机安装在支架上，并进行固定。

4.连接管道：根据设计要求，连接好风机盘管主机与供水管道、回水管道、排水管道和空气管道等。

5.接线：按照电气图纸进行接线，确保电源供电和控制系统正常运行。

6.调试：启动风机盘管，进行管道压力测试，确认无漏水或渗水现象。

检查风机运转是否正常，温度控制是否准确。

7.安装外部设备：根据需要，安装相应的温控器、过滤器、阀门等外部设备。

三、施工安全措施1.施工现场要做好隔离标识，确保非施工人员不进入施工区域。

2.施工人员要穿着安全帽、安全带等必要的个人防护设备，确保施工员工的安全。

3.操作施工机械设备时，必须经过培训，并严格按照操作规程进行操作，确保操作人员和周围人员的安全。

4.施工过程中要注意防止火源，禁止在施工现场吸烟或使用明火。

5.在施工前要对施工现场进行安全检查，确保施工条件良好。

四、施工质量控制1.严格按照设计图纸，施工方案进行施工，确保施工符合标准要求。

2.在施工过程中，随时进行施工巡检，及时发现和解决施工过程中出现的问题，确保施工质量。

3.施工完成后，进行系统检测，测试风机盘管的运行情况，确保其正常运行、安全可靠。

4.施工质量验收：由专业人员对施工质量进行验收，确认合格后方可投入使用。

五、施工进度控制1.根据工程规模和要求，制定详细的施工进度计划。

2.合理安排施工人员和施工队伍，确保施工进度的顺利进行。

3.严格按照施工进度计划进行施工，如遇特殊情况，及时调整并与相关方进行沟通。

空调风机盘管施工方案1. 简介空调风机盘管是空调系统中的重要组成部分，通过风机将送进来的冷热空气与回风混合后，通过盘管与室内空气交换热量，实现空调的制冷与制热功能。

本文档将讨论空调风机盘管的施工方案，包括施工准备、施工步骤和注意事项等内容。

2. 施工准备在进行空调风机盘管施工前，需进行如下准备工作：•了解施工图纸和相关技术资料。

•准备所需的工具和设备，包括：电钻、扳手、切割机、焊接设备等。

•准备所需的材料，包括：风机盘管、连接管道、绝缘材料等。

•安排施工队伍并制定工作计划。

3. 施工步骤步骤一：确定安装位置根据施工图纸确定空调风机盘管的安装位置，要考虑到空调系统的整体布局和空间限制等因素。

步骤二：安装风机盘管1.根据安装位置，使用电钻和扳手将风机盘管固定在预先确定的位置上。

2.使用切割机将风机盘管与空调系统的进出风口对接，确保连接紧密。

步骤三：连接管道1.根据施工图纸和空调系统的排布，使用切割机将需要的管道切割成合适的长度。

2.使用焊接设备将管道与风机盘管进行焊接，确保焊接质量和连接紧密。

步骤四：绝缘处理1.使用绝缘材料对连接的管道进行绝缘处理，以防止冷热空气的热量损失。

2.对绝缘材料进行固定，确保绝缘效果和外观整洁。

步骤五：测试与调试1.确保整个安装过程完成后，对空调风机盘管进行测试和调试。

2.运行空调系统，检查风机盘管的运行状态和制冷/制热效果。

4. 注意事项•在施工过程中，必须严格遵守安全操作规范，使用好个人防护设备。

•确保施工现场整洁有序，及时清理施工垃圾和废料。

•在安装过程中，要注意避免损坏空调系统的其他零部件。

•确保施工质量，对焊接点和连接处进行检查和测试，以避免漏气和漏电等问题。

5. 总结空调风机盘管的施工是空调系统安装的关键环节之一，本文档介绍了施工的准备工作、详细的施工步骤和注意事项。

通过严格按照施工方案进行操作，可以保证风机盘管的安装质量和空调系统的正常运行。

在施工过程中，要注重安全与细节，确保施工质量和施工效果的最优化。

1.6 风机盘管安装作业指导书1.6 风机盘管安装作业指导书一、引言风机盘管是空调系统中必不可少的重要设备，它能够实现空气的循环和调节。

为了确保风机盘管的正常使用并避免不必要的安全事故，本文档旨在提供详细的风机盘管安装作业指导。

二、安装前准备1.确认风机盘管的型号规格和数量。

2.确保安装现场无障碍，清理好安装区域。

3.根据设计图纸确定风机盘管安装位置。

三、材料准备1.风机盘管主机及相关配件2.安装所需的螺丝、螺母和其他固定工具3.安装过程中可能需要使用的维修设备和材料四、安装步骤1.将风机盘管主机移动至安装位置，并做好固定。

2.按照设计图纸的要求，安装并连接风管。

3.安装电源线，并根据规范要求进行接线。

4.连接水源并进行漏水测试。

5.连接排水管道，确保排水通畅。

6.接通电源并进行设备功能检测。

7.调试风机盘管，确保正常运行。

五、安装验收1.验收风机盘管的固定和连接部位。

2.运行风机盘管，观察是否存在异常噪音和振动。

3.测试风机盘管的制冷和制热效果。

4.检查风机盘管是否存在漏水现象。

5.检查电源线和接线是否稳固安全。

六、附件本文档涉及的附件包括：1.设计图纸2.安装过程中使用的工具清单3.安装现场照片七、法律名词及注释1.风机盘管：一种用于空调系统中的设备，能够实现空气循环和调节的作用。

2.安装：将设备或设施放置适当的位置并进行固定和连接的过程。

注意：本文档仅供参考使用，具体操作应根据实际情况进行调整和执行。

以上内容涵盖了风机盘管安装作业的主要步骤，但不保证完全无误。

如有问题请及时咨询专业人员。

空气能风机盘管安装方法
风机盘管安装步骤：
1、机组吊装：立式机组安装在水平地面上;卧式机组进行吊装，建议采用直径6-8MM全螺纹螺杆配合平垫圈、弹簧垫圈和螺母进行固定，吊装机组时应确保水盘坡向排水管5度以上，以利于冷凝水外流。

注意在机组吊装时应保持牢靠，吊装点应紧密牢固，有足够的强度来承受机组运行重量。

2、机组安装：机组安装时，水管和机组的连接建议采用挠性接管和生胶带密封。

管道连接时不可用力过猛，避免用力过猛，导致管道扭裂漏水。

3、安装过滤器：机组的进水管及冷冻水水泵进口处应安装过滤器，以免水中杂质堵塞盘管;机组进水要经过软化处理，以保证盘管的换热效率。

4、阀门安装：在机组进出水管道处应安装阀门，便于调节水流量及检修时能够及时切断水源。

5、电路连接：风机盘管电源和开关连接，应严格按照电气原理图进行。

电路连接前应先检查电源的电压、频率及相数是否与机组要求一致，注意电源电压偏差不能超过额定电压的百分之10。

严禁多台机组连接一个温控器进行控制。
