风机盘管安装

风机盘管安装施工方案1. 引言本文档旨在介绍风机盘管的安装施工方案，包括必要的准备工作、安装步骤、关键注意事项等。

风机盘管是用于室内空调系统的设备，具有温度调节和空气循环的功能。

正确的安装过程可以确保风机盘管的有效运行和长期使用。

2. 准备工作在进行风机盘管的安装之前，需要进行一些准备工作以确保施工顺利进行：2.1 确定安装位置根据设计方案和实际需要，确定风机盘管的安装位置。

考虑到空气流动和维修保养的需求，选择一个合适的位置是至关重要的。

2.2 准备基础设施检查所选安装位置的基础设施是否满足要求，包括水、电、排水管道等。

如有不足或不符合要求的情况，需要进行相应的改造或调整。

2.3 检查材料和工具确保所需的安装材料和工具齐全，并检查其质量和完整性。

常用的安装材料包括管道、连接件、支架等，而工具则包括扳手、榔头、螺丝刀等。

3. 安装步骤3.1 安装支架在确定好的安装位置上安装支架，用螺丝固定并确保稳固。

支架的安装需要根据风机盘管的尺寸和重量来选择，确保能够承受其重量并保证安全。

3.2 安装管道根据设计方案，将管道连接到风机盘管的进出水口。

确保连接紧密并无漏水现象。

在连接过程中，注意检查管道的平整度和垂直度等。

3.3 连接电源根据风机盘管的电气要求，连接电源线，并确保接线正确牢固。

对于不熟悉电气工作的安装人员，建议由专业电工进行操作。

3.4 安装配件根据实际需要，安装风机盘管的附件，如过滤网、防冻保护器等。

确保附件的安装位置正确，并按照说明书进行连接和设置。

3.5 调试和测试完成安装后，对风机盘管进行调试和测试。

检查各项功能是否正常，如温度调节、空气循环等，并调整相应的参数以达到预期效果。

4. 注意事项在进行风机盘管安装施工时，需要注意以下事项以确保施工质量和安全性：•严格按照设计方案和安装说明进行操作，不得随意更改。

•定期检查施工中使用的材料和工具的质量，杜绝使用损坏或不合格的产品。

•安装过程中应注意人员安全，确保施工区域的通风和照明条件良好。

一、工程概况本工程为某办公大楼风机盘管安装改造项目，旨在为办公区域提供冬暖夏凉的舒适环境。

项目内容包括风机盘管的选型、安装、调试及验收。

以下是具体的施工方案。

二、施工准备1. 材料准备：（1）风机盘管：根据设计要求，选择符合国家标准的风机盘管产品；（2）管道材料：包括供回水管、冷凝水管等；（3）阀门、过滤器、支架等配件；（4）电气控制设备：温控器、开关、插座等。

2. 工具准备：（1）电锤、手电钻、活扳手、套筒扳手、钢锯、管钳子、手锤、台虎钳、丝锥、套丝板、水平尺、线坠、手压泵、压力案子、汽焊工具等。

3. 人员准备：（1）施工队伍：具备相关资质的空调安装专业队伍；（2）施工人员：熟悉风机盘管安装工艺，具备一定的电气、管道知识。

4. 施工现场准备：（1）确保施工现场安全，符合国家相关安全规定；（2）现场配备消防设施，如灭火器、消防栓等；（3）施工区域做好隔离，防止交叉作业。

三、施工流程1. 施工准备：检查设备规格型号是否符合设计要求，准备必要的安装工具和材料，确保现场具备安装条件。

2. 机体安装：（1）按照图纸和标准（例如GB50243-2002通风与空调工程施工及验收规范）进行吊装或嵌入式安装；（2）注意水平度和固定牢固性，确保风机盘管安装平稳。

3. 连接管道：（1）准确连接供回水管路，严格按工艺流程进行焊接或法兰连接；（2）做好保温处理，防止热量损失。

4. 电气接线：（1）正确接入电源与控制系统；（2）检查电气线路，确保无漏电、短路现象。

5. 调试与验收：（1）对风机盘管进行试运行，检查运行是否平稳，噪音是否在规定范围内；（2）检查制冷、制热效果，确保满足设计要求；（3）完成验收，出具验收报告。

四、施工注意事项1. 风机盘管安装过程中，确保水平度和固定牢固性，防止振动和位移。

2. 管道连接处做好保温处理，防止热量损失。

3. 电气接线严格按照规范进行，确保安全可靠。

4. 施工过程中，做好现场清洁工作，避免污染。

风机盘管安装规范风机盘管是一种常用的暖通设备，用于空调系统的供暖和制冷。

正确的安装风机盘管对于确保设备的性能和使用寿命至关重要。

下面是风机盘管安装的一些规范和注意事项。

1. 安装位置选择风机盘管应安装在通风和排水良好的室内区域。

安装位置应远离易燃和易爆物品，并且不应受到阳光直射。

同时，应该保证空间足够，方便安装、维修和保养。

2. 安装底座在安装风机盘管之前，应安装合适的底座，以提供充足的支撑和稳定性。

底座应具备防震和防滑功能，并且需要平整、水平。

3. 电气接线在进行电气接线时，应根据设备提供的电气图纸和规范进行。

电源线应采用符合国家标准的电缆，并铺设在电缆沟中，以保证整洁和安全。

4. 管道连接管道连接应采用符合国家标准的接头和密封材料。

应检查连接口是否完好，确保没有漏气和泄露。

同时，应进行必要的压力测试，以验证管道系统的稳定性和安全性。

5. 风机安装风机的安装位置应符合设备的设计要求，并且具备较大的空间来确保空气流通。

在安装风机盘管时，应正确连接进风和出风口，并确保风机的运转方向正确。

同时，还需要保证风机与周围环境的距离足够，避免噪音和震动影响使用。

6. 排水设计风机盘管在制冷过程中会产生冷凝水，因此需要设计合适的排水系统。

排水管道应选择符合国家标准的材料，并进行必要的坡度。

排水口应设在易于检修和清洁的位置，并采用适当的防臭措施。

7. 隔震与降噪为了减少风机运转时的震动和噪音，应在风机和周围结构之间采取隔震措施。

隔震材料应具备一定的承载能力和耐久性，并能有效地抑制震动和噪音的传播。

8. 安全措施在进行风机盘管的安装过程中，应遵守相关的安全规范和操作规程。

安装人员需要佩戴符合要求的个人防护装备，并确保设备周围没有任何危险因素。

以上是风机盘管安装的一些规范和注意事项。

正确的安装可以确保设备的性能和使用寿命，并且提升用户的使用体验。

因此，在进行风机盘管安装之前，应仔细阅读设备的安装手册，并根据相关的规范进行操作。

风机盘管安装规范风机盘管安装规范随着中央空调系统的普及应用，风机盘管在空调系统中扮演着重要的角色。

风机盘管可以通过空气循环和对流来调节室内温度和湿度，使室内环境更加舒适。

风机盘管的安装不仅需要保证其正常运行，还需要注意安全和整体效果。

下面是风机盘管安装的一些规范和注意事项：1. 安装位置选择风机盘管的安装位置应尽量靠近空调温控区域，这样可以提高温控的灵敏度和精确度。

同时，安装位置应远离墙角和障碍物，有足够的空间供风机盘管的正常工作和维护。

2. 安装高度风机盘管的安装高度应根据房间的实际需要来确定。

一般情况下，风机盘管底部距离地面的高度应为2.2米到2.6米之间。

如果安装位置是在通道或走廊等人员频繁活动的地方，应适当提高安装高度，以防人员碰撞。

3. 吊装和支撑风机盘管的吊装和支撑应牢固可靠。

吊装时要注意选择适当的起吊点和吊具，并严格控制风机盘管的下垂量，以避免影响风机盘管的正常运行。

支撑方式可以选择角钢或者吊杆连接，需要确保支撑稳定不松动。

4. 管道布置风机盘管的进出水管道布置应合理有序。

进水口应位于底部，出水口应位于顶部，以保证水流的顺畅流动。

进出水管道尽量采用直线布置，避免使用弯头，以减少水阻和压力损失。

5. 电气连接风机盘管的电气连接应按照相关的规范进行。

电源线和控制线应与风机盘管的金属外壳有良好的接地连接，以确保安全。

电缆敷设应整齐有序，远离强电线路，避免相互干扰。

6. 维护空间风机盘管的安装位置应留有足够的空间进行维护和清洁。

安装位置周围应保持通风良好，不得有其他障碍物。

同时，安装位置应便于清洁人员对风机盘管进行清洗和维护，保证其正常运行。

7. 使用注意事项安装完成后，使用过程中需要注意以下事项：a. 风机盘管的工作环境应保持整洁，防止进入灰尘、杂物和异物。

b. 定期清洁风机盘管的内部和外部，保持散热良好。

c. 定期检查风机盘管的电气连接和水管连接是否松动，如有问题及时处理。

d. 定期检查风机盘管的工作状态和性能，如有异常及时进行维护和修理。

风机盘管回风口安装规范要求
根据国标GB50234-2002规范风机盘管送、回风口安装技术要求如下：
1.风管、回风箱及风口与风机盘管机组连接应严密、牢固，不准许
吊顶回风。

2.风机盘管与管道相连接时宜采用软接管，柔性短管的安装，应
松紧适度，无明显扭曲,其耐压值应大于等于1.5倍力。

3.风口及散流器采用内固定法：从风口侧面用自攻螺钉将其固
定在骨架上，对安装在站台板下风道上的风口应加设角钢支架。

4.可伸缩性金属或非金属软风管的长度不宜超过２m，并不应
有死弯或塌凹。

5.风机盘管送风口与回风口最小距离大于1.5m，根据回风口尺
寸回风口风速不得小于2.3m/s。

通风空调工程风机盘管安装施工工艺流程及施工方法
1.工艺流程
预检→电机检查试转→表冷器水压检验→放线→吊架制安→风机盘管安装→连接配管→检验
2.操作工艺方法
（1）风机盘管在安装前应检查每台电机壳体及表面交换器有无损伤、锈蚀等缺陷。

（2）风机盘管应每台进行通电试验检查，机械部分不得摩擦，电气部分不得漏电。

（3）风机盘管应逐台进行水压试验，试验强度应为工作压力的1.5倍，定压后观察2～3min不渗不漏。

（4）根据设计图纸和装修要求定出风机盘管纵横方向安装基准线和标高。

（5）卧式吊装风机盘管，用4支Φ10的圆钢吊杆吊装，吊架安装平整牢固，位置正确。

吊杆不应自由摆动，吊杆与托盘相联应用双螺母紧固找平正。

（6）用水平尺检查风机盘管的水平度，并调整吊杆螺丝调水平，风机盘管水管应有排水坡度。

（7）冷冻水管与风机盘管连接采用风机盘管专用不锈钢软管，软管长度不大于300mm。

凝结水管采用软性连接，软管长度不大于300mm，材质宜用透明胶管，并用喉箍紧固严禁渗漏，坡度应正确、凝结水应畅通地流到指定位置，水盘应无积水现象。

（8）风机盘管与冷冻水管，应在管道系统冲洗排污后再连接，以防堵塞热交换器。

（9）暗装的卧式风机盘管，吊顶应留有活动检查门，便于机组能整体拆卸和维修。

3.成品保护措施
（1）风机盘管运至现场后要采取措施，妥善保管，码放整齐。

应有防雨措施。

（2）冬期施工时，风机盘管水压试验后必须随即将水排放干净，以防冻坏设备。

（3）风机盘管安装施工要随运随装，与其他工种交叉作业时要注意成品保护，防止碰坏。

风机盘管的安装步骤及工艺要求一、风机盘管的安装步骤：1. 确定安装位置：首先需要确定风机盘管的安装位置，一般应选择在通风良好、易于维修和清洁的地方。

2. 安装支架：根据风机盘管的尺寸和重量，选择适当的支架进行安装。

支架的安装位置应与风机盘管的安装位置相匹配，并且支架必须牢固可靠。

3. 安装管道：根据设计要求，安装与风机盘管相连接的冷热水管道和风管。

在安装过程中，要注意管道的密封性和稳定性，确保水和风的流通畅通。

4. 安装电气线缆：根据设计要求，连接风机盘管的电源线和控制线。

确保接线牢固可靠，避免电气故障和安全隐患。

5. 安装风机盘管：将风机盘管放置在支架上，并根据设计要求，固定风机盘管与支架的连接。

在安装过程中，要注意风机盘管的水平度和垂直度，确保安装的稳定性。

6. 连接管道和线缆：将冷热水管道和风管与风机盘管进行连接，并确保连接处的密封性。

同时，将电气线缆与风机盘管的接线盒连接，确保线缆的牢固性和安全性。

7. 调试和检查：完成安装后，进行风机盘管的调试和检查工作。

包括检查管道和线缆的连接是否牢固，检查风机盘管的启停和运行是否正常，以及检查风机盘管的温度和风速是否符合设计要求。

8. 完善安装记录：在安装完成后，及时完善安装记录，包括风机盘管的型号、规格、安装位置、管道和线缆的连接方式等，以便今后的维护和管理。

二、风机盘管的工艺要求：1. 安装平整：风机盘管的安装位置应平整，不得有明显的倾斜或变形。

安装支架和管道的平整度也要符合要求。

2. 安装牢固：风机盘管的支架和连接件应牢固可靠，能够承受风机盘管的重量和振动。

管道和线缆的固定也要牢固，避免松动或脱落。

3. 连接密封：管道和线缆的连接处应密封良好，确保不漏水和不漏风。

特别是冷热水管道的连接，要防止漏水导致系统失效。

4. 电气安全：风机盘管的电气线缆应符合安全标准，接线要正确可靠。

电气设备和线缆要与水管隔离，避免发生短路和触电事故。

5. 运行平稳：风机盘管的启停和运行应平稳无噪音，风速和温度要稳定可调。

一、施工方案1. 施工准备（1）熟悉施工图纸，了解风机盘管系统的布局、型号、规格等。

（2）准备施工工具，如电钻、扳手、水平尺、线坠等。

（3）检查风机盘管设备，确保设备无损坏、无变形，并按照要求进行外观检查、三速运转和水压试验。

2. 施工流程（1）吊架安装：根据施工图纸，确定吊杆生根位置，使用膨胀螺栓固定。

根据风机盘管型号、重量，选取相应规格的吊杆，并按照设计要求安装减振吊架。

（2）风机盘管安装：按照图纸和标准进行吊装或嵌入式安装，注意水平度和固定牢固性。

暗装式风机盘管在吊顶处应留有检查门，便于机组维修。

（3）管道连接：准确连接供回水管路，严格按工艺流程进行焊接或法兰连接，并做好保温处理。

（4）电气接线：正确接入电源与控制系统，确保电气连接可靠。

（5）系统调试：完成风机盘管安装后，进行系统调试，确保风机盘管运行正常。

3. 成品保护（1）施工过程中，对已安装的风机盘管、管道、电气设备等进行保护，避免损坏。

（2）施工完成后，对施工现场进行清理，确保场地整洁。

二、技术措施1. 施工人员要求（1）施工人员应具备风机盘管安装的专业技能和经验。

（2）施工人员应熟悉相关施工规范和标准，确保施工质量。

2. 施工质量保证（1）严格遵循施工图纸和标准，确保安装位置、高度、角度等符合设计要求。

（2）采用优质材料和设备，确保风机盘管系统的运行稳定。

（3）加强施工过程中的质量控制，对关键工序进行检验，确保施工质量。

3. 安全施工（1）施工前，对施工现场进行安全检查，确保施工环境安全。

（2）施工过程中，严格遵守安全操作规程，防止事故发生。

（3）对施工人员进行安全培训，提高安全意识。

4. 环境保护（1）施工过程中，采取有效措施，减少对环境的影响。

（2）施工完成后，对施工现场进行清理，确保环境整洁。

三、施工进度安排1. 施工前期准备：2天2. 吊架安装：1天3. 风机盘管安装：1天4. 管道连接：1天5. 电气接线：0.5天6. 系统调试：1天7. 成品保护及清理：1天总计：7天通过以上施工方案和技术措施，确保风机盘管安装工程顺利进行，达到预期效果。

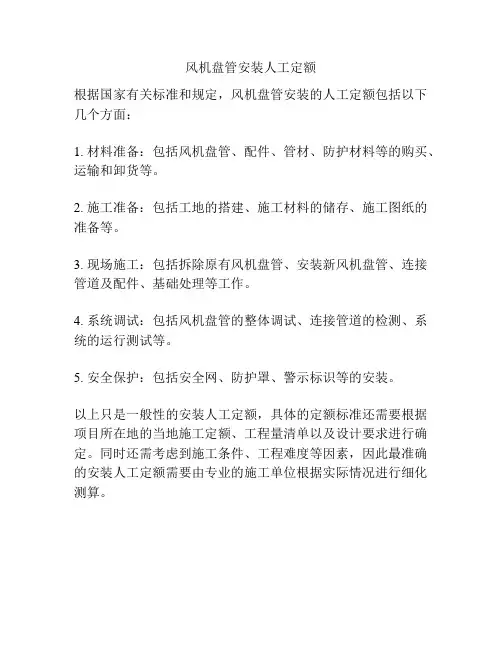

风机盘管安装人工定额
根据国家有关标准和规定，风机盘管安装的人工定额包括以下几个方面：
1. 材料准备：包括风机盘管、配件、管材、防护材料等的购买、运输和卸货等。

2. 施工准备：包括工地的搭建、施工材料的储存、施工图纸的准备等。

3. 现场施工：包括拆除原有风机盘管、安装新风机盘管、连接管道及配件、基础处理等工作。

4. 系统调试：包括风机盘管的整体调试、连接管道的检测、系统的运行测试等。

5. 安全保护：包括安全网、防护罩、警示标识等的安装。

以上只是一般性的安装人工定额，具体的定额标准还需要根据项目所在地的当地施工定额、工程量清单以及设计要求进行确定。

同时还需考虑到施工条件、工程难度等因素，因此最准确的安装人工定额需要由专业的施工单位根据实际情况进行细化测算。

一、风机盘管1 施工流程开箱检查及试验→卧式吊装风机盘管安装→风机盘管连接→风机的安装2 施工操作2.1 开箱检查及试验盘管安装前逐台检查电机壳体及表面交换器，不得有损伤、锈蚀、缺件等，之后对盘管做单机通电及水压试验，通电试验时，机械部分不得磨擦，电气部分不得漏电，整机不得抖动不稳，水压试验时，试验压力为系统工作压力的1.5倍，定压观察2～3分钟，不漏、稳压为合格。

2.2 卧式吊装风机盘管安装由单独支、吊架固定，并便于拆卸和维修，支、吊架吊杆与盘管相连处采用双螺母紧固，吊装后保持水平，保证冷凝水畅通流到指定位置，暗装卧式内机盘管下部的吊顶留有活动检查口。

风管、回风箱及风口与风机盘管机组连接处严密、牢固。

2.3 风机盘管连接为了减小系统振动和防止有刚性连接引起的泄露，风机盘管供、回水管与风机盘管采用弹性软管连接。

风机盘管的凝结水管与盘管滴水盘出水口的连接采用20cm长透明塑料软管连接，且保证凝结水管的坡度严格和设计要求相一致，使凝结水通畅排放到指定位置。

2.4 风机的安装（1）风口、出风口的位置等要与设计相符；叶轮旋转方向应符合设备技术文件的规定。

检查外观和外露部分各加工面及转子有无碰伤、变形或锈蚀等情况；手动盘动叶轮有无卡滞现象。

（2）搬运和吊装过程中绳索要固定在承力吊环上，不得捆缚在转子和外壳或轴承盖的吊环上。

绳索与外壳接触时要垫一软物，保证不能损伤机件表面和其他等处。

（3）减小风机的压头损失，提高风机效率，在现场条件允许的情况下，安装时保证风机的出口至弯管的距离为风机出口长边的1.5～2.5倍，如现场条件不允许，在弯管内设导流叶片予以弥补。

（4）通风机的地脚螺栓固定时，地脚螺栓处加垫圈和防松螺母，防止风机运行时振动将螺母振脱。

（5）通风机与风管连接处均设150-250mm长的软接头，接缝处做到严密和牢固，并且不允许软接头变径。

管道风机安装时采用减振支吊架。

（6）风幕机的安装：风幕机安装之前用手盘动叶轮检查有无和外壳相碰的现象；热媒为水或蒸汽的热风幕机，安装前依据规范规定做水压试验。
