风机盘管安装方法

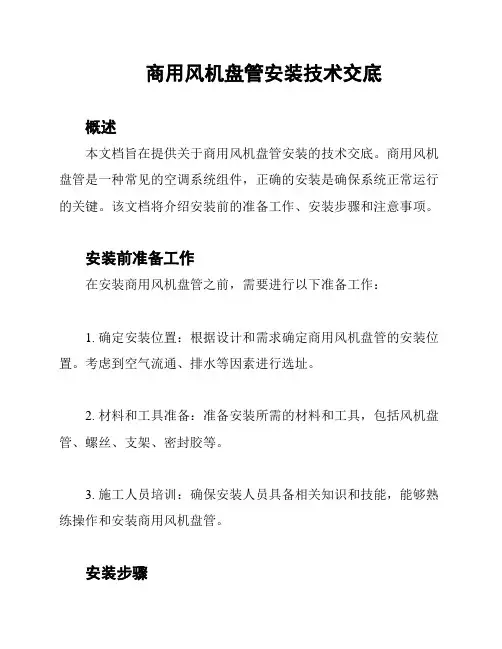

商用风机盘管安装技术交底概述本文档旨在提供关于商用风机盘管安装的技术交底。

商用风机盘管是一种常见的空调系统组件，正确的安装是确保系统正常运行的关键。

该文档将介绍安装前的准备工作、安装步骤和注意事项。

安装前准备工作在安装商用风机盘管之前，需要进行以下准备工作：1. 确定安装位置：根据设计和需求确定商用风机盘管的安装位置。

考虑到空气流通、排水等因素进行选址。

2. 材料和工具准备：准备安装所需的材料和工具，包括风机盘管、螺丝、支架、密封胶等。

3. 施工人员培训：确保安装人员具备相关知识和技能，能够熟练操作和安装商用风机盘管。

安装步骤按照以下步骤进行商用风机盘管的安装：1. 安装支架：根据设计要求，安装并固定支架，确保其稳固可靠。

2. 连接管道：连接供冷水和回水管道，确保连接牢固，并使用密封胶进行密封，防止漏水。

3. 安装风机盘管：将风机盘管放置在支架上，并使用螺丝将其固定住，确保风机盘管与支架的连接牢固可靠。

4. 连接电源：根据电气图纸的要求，将风机盘管连接到合适的电源，确保电源接线正确无误。

注意事项在进行商用风机盘管安装时，需要注意以下事项：1. 安全操作：安装人员应遵守相关安全操作规范，佩戴个人防护装备，并注意避免意外伤害。

2. 密封处理：在连接管道时，使用密封胶进行密封处理，以确保系统不会出现漏水问题。

3. 系统调试：安装完成后，进行系统调试，确保商用风机盘管运行正常，水循环无渗漏问题。

4. 文件记录：在安装过程中，记录相关操作步骤和细节，以便日后维护和管理。

总结商用风机盘管的正确安装对于空调系统的正常运行至关重要。

准备工作、安装步骤和注意事项都需要严格执行，确保安装操作正确无误。

本文提供了安装技术交底的概述，希望能对相关人员提供帮助和指导。

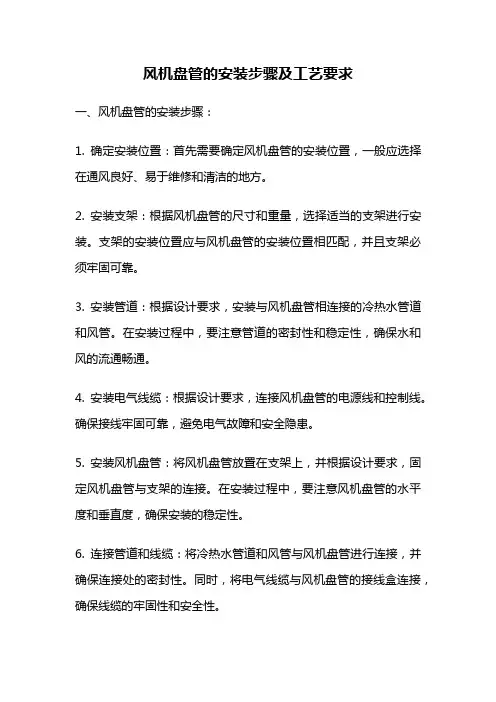

风机盘管的安装步骤及工艺要求一、风机盘管的安装步骤：1. 确定安装位置：首先需要确定风机盘管的安装位置，一般应选择在通风良好、易于维修和清洁的地方。

2. 安装支架：根据风机盘管的尺寸和重量，选择适当的支架进行安装。

支架的安装位置应与风机盘管的安装位置相匹配，并且支架必须牢固可靠。

3. 安装管道：根据设计要求，安装与风机盘管相连接的冷热水管道和风管。

在安装过程中，要注意管道的密封性和稳定性，确保水和风的流通畅通。

4. 安装电气线缆：根据设计要求，连接风机盘管的电源线和控制线。

确保接线牢固可靠，避免电气故障和安全隐患。

5. 安装风机盘管：将风机盘管放置在支架上，并根据设计要求，固定风机盘管与支架的连接。

在安装过程中，要注意风机盘管的水平度和垂直度，确保安装的稳定性。

6. 连接管道和线缆：将冷热水管道和风管与风机盘管进行连接，并确保连接处的密封性。

同时，将电气线缆与风机盘管的接线盒连接，确保线缆的牢固性和安全性。

7. 调试和检查：完成安装后，进行风机盘管的调试和检查工作。

包括检查管道和线缆的连接是否牢固，检查风机盘管的启停和运行是否正常，以及检查风机盘管的温度和风速是否符合设计要求。

8. 完善安装记录：在安装完成后，及时完善安装记录，包括风机盘管的型号、规格、安装位置、管道和线缆的连接方式等，以便今后的维护和管理。

二、风机盘管的工艺要求：1. 安装平整：风机盘管的安装位置应平整，不得有明显的倾斜或变形。

安装支架和管道的平整度也要符合要求。

2. 安装牢固：风机盘管的支架和连接件应牢固可靠，能够承受风机盘管的重量和振动。

管道和线缆的固定也要牢固，避免松动或脱落。

3. 连接密封：管道和线缆的连接处应密封良好，确保不漏水和不漏风。

特别是冷热水管道的连接，要防止漏水导致系统失效。

4. 电气安全：风机盘管的电气线缆应符合安全标准，接线要正确可靠。

电气设备和线缆要与水管隔离，避免发生短路和触电事故。

5. 运行平稳：风机盘管的启停和运行应平稳无噪音，风速和温度要稳定可调。

第二节风机盘管安装1.安装前准备1）根据本工程具体情况编写风机盘管的安装方案。

2)风机盘管进场必须具有设备出厂合格证书或质量检验鉴定文件。

风机盘管开箱检验内容为:①风机盘管的数量、规格型号应和设计图纸一致，符合设计要求。

②风机盘管外观应无明显划痕、锈蚀。

水管接口及电气接线端子等部件应无损伤.③技术检测，应对风机盘管逐台进行通电试验,要求电气部分不得漏电、电机运转正常,机械部分不得有磨擦、卡壳、运转噪音符合产品样本技术文件。

④风机盘管在安装前要进行水压试验，试验按规范抽检5％，试验压力为工作压力的1.5倍.3）风机盘管进场检查验收合格后,根据安装方案即可安装。

首先在典型部位安装样板,样板经甲方、设计、监理等几方检查认可后，再进行正式安装.样板检查应有以下几方面：①风机盘管安装高度是否满足电气接线、供回水接管的安装位置及维修方便。

是否便于风机盘管进、回风管（进回风箱）的接管安装。

②风机盘管安装固定是否牢靠。

③风机盘管安装高度是否满足冷凝水管道有≥0。

01的坡度。

④风机盘管安装水平方向应坡向集水盘一端便于冷凝水排出。

⑤风机盘管装在吊顶里，由于吊顶内有风、水、强、弱电等各种管道，所以风机盘管安装前要先测量定位，凡遇上专业管道交叉,需按有压让无压、小管让大管的原则互相协调修改。

2。

风机盘管安装1)风机盘管吊装在混凝土楼板下方,顶部距混凝土楼板150～200mm,吊杆采用φ8～10圆钢，根部用M8～10膨胀螺栓生根固定在混凝土楼板下,吊杆和风机盘管的连接用双螺母锁紧固定。

2）风机盘管的冷凝水是从集水盘的出水口用高压塑料软管与冷凝水管道相连，两端用喉箍卡牢，坡度为反坡向风机盘管集水盘安装.高压塑料软管不得压扁、折弯,以保证凝结水畅通不渗漏。

3)风机盘管的电气接线按设计要求将电源管做到风机盘管的上方附近，然后再用金属软管一直做到风机盘管的接线端子处。

在吊顶内不得有明露的导线.4)风机盘管的供水管设置闸阀、过滤器，回水管设置电动两通阀、截止阀、平衡网，在管道入口处设置活接头、不锈钢软接头。

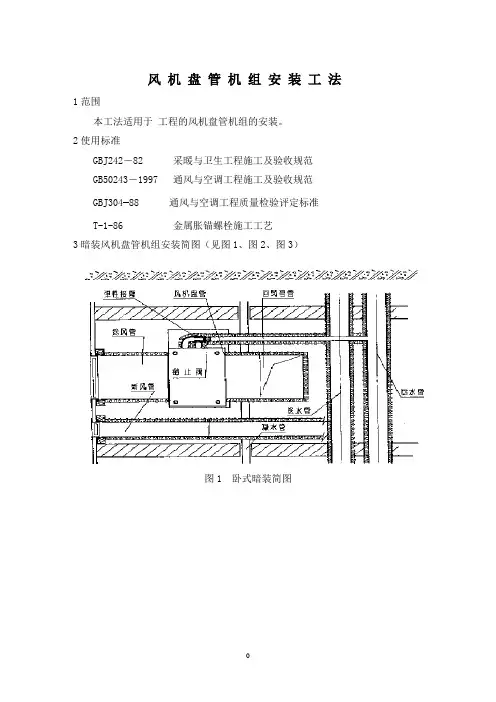

风机盘管机组安装工法1范围本工法适用于工程的风机盘管机组的安装。

2使用标准GBJ242－82 采暖与卫生工程施工及验收规范GB50243－1997 通风与空调工程施工及验收规范GBJ304—88 通风与空调工程质量检验评定标准T-1-86 金属胀锚螺栓施工工艺3暗装风机盘管机组安装简图（见图1、图2、图3）图1 卧式暗装简图4工艺流程方框图（见图4）图4 工艺流程方框图5工艺过程5.1施工准备主要是通过对设计图审核，现场勘察，设备订货与土建进度配合要求等，拟定与工程相适应的施工作业计划和方法。

在可能的条件下，宜编制施工班组作业计划，以协调与土建进度的配合及施工作业准备工作的正常运行。

5.1.1图纸审核5.1.1.1正确了解设计意图，摸清本工程风机盘管机组的型号、类别与安装的特殊要求。

5.1.1.2以图纸为基准，校核风机盘管机组安装位置、标高与结构尺寸，与其它专业管道、电气管线、桥架等安装位置及装修之间是否存在着矛盾。

5.1.1.3确定风机盘管机组与送、回风管的连接节点与安装操作的可能性。

5.1.1.4对风机盘管机组与空调进、回水的连接位置，采用的弹性连接方法，是否装有水、过滤器或自控阀门，整体连接作业是否困难等作分析判断。

如有问题，应向设计单位提出，及时解决。

5.1.1.5风机盘管机组的凝结水盘放水口与凝结水排放管承口的距离宜为100mm～300mm，坡度应大于1%。

5.1.2现场勘察5.1.2.1根据本工程中风机盘管机组安装的不同类型，进行现场抽样勘察。

一般可按卧式暗装、立式暗装与明装进行分类，或按厅堂、标准客房与特殊套房进行分类。

5.1.2.2确定风机盘管机组支、吊架的结构型式及实施的可行性。

5.1.2.3查建筑空间实际尺寸与图纸的相符性，是否有妨碍机组与接管按图施工的情况，如有应判断其影响程度。

5.1.2.4了解土建隔墙与风机盘管机组左(右)端的间距，应考虑留有能进行施工操作的空间。

5.1.2.5对已安装完空调水管的，应注意其风机盘管机组的接口位置是否正确，标高是否符合。

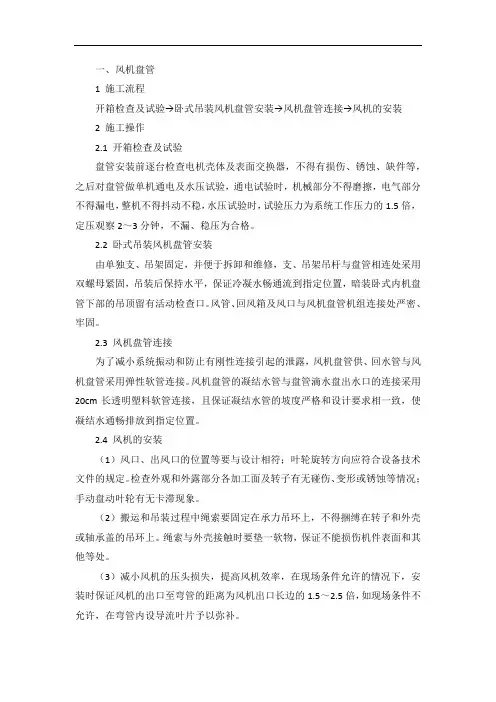

一、风机盘管1 施工流程开箱检查及试验→卧式吊装风机盘管安装→风机盘管连接→风机的安装2 施工操作2.1 开箱检查及试验盘管安装前逐台检查电机壳体及表面交换器，不得有损伤、锈蚀、缺件等，之后对盘管做单机通电及水压试验，通电试验时，机械部分不得磨擦，电气部分不得漏电，整机不得抖动不稳，水压试验时，试验压力为系统工作压力的1.5倍，定压观察2～3分钟，不漏、稳压为合格。

2.2 卧式吊装风机盘管安装由单独支、吊架固定，并便于拆卸和维修，支、吊架吊杆与盘管相连处采用双螺母紧固，吊装后保持水平，保证冷凝水畅通流到指定位置，暗装卧式内机盘管下部的吊顶留有活动检查口。

风管、回风箱及风口与风机盘管机组连接处严密、牢固。

2.3 风机盘管连接为了减小系统振动和防止有刚性连接引起的泄露，风机盘管供、回水管与风机盘管采用弹性软管连接。

风机盘管的凝结水管与盘管滴水盘出水口的连接采用20cm长透明塑料软管连接，且保证凝结水管的坡度严格和设计要求相一致，使凝结水通畅排放到指定位置。

2.4 风机的安装（1）风口、出风口的位置等要与设计相符；叶轮旋转方向应符合设备技术文件的规定。

检查外观和外露部分各加工面及转子有无碰伤、变形或锈蚀等情况；手动盘动叶轮有无卡滞现象。

（2）搬运和吊装过程中绳索要固定在承力吊环上，不得捆缚在转子和外壳或轴承盖的吊环上。

绳索与外壳接触时要垫一软物，保证不能损伤机件表面和其他等处。

（3）减小风机的压头损失，提高风机效率，在现场条件允许的情况下，安装时保证风机的出口至弯管的距离为风机出口长边的1.5～2.5倍，如现场条件不允许，在弯管内设导流叶片予以弥补。

（4）通风机的地脚螺栓固定时，地脚螺栓处加垫圈和防松螺母，防止风机运行时振动将螺母振脱。

（5）通风机与风管连接处均设150-250mm长的软接头，接缝处做到严密和牢固，并且不允许软接头变径。

管道风机安装时采用减振支吊架。

（6）风幕机的安装：风幕机安装之前用手盘动叶轮检查有无和外壳相碰的现象；热媒为水或蒸汽的热风幕机，安装前依据规范规定做水压试验。

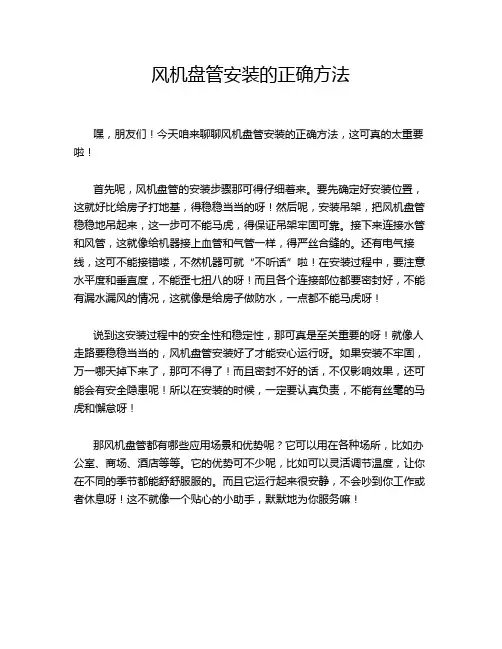

风机盘管安装的正确方法
嘿，朋友们！今天咱来聊聊风机盘管安装的正确方法，这可真的太重要啦！
首先呢，风机盘管的安装步骤那可得仔细着来。

要先确定好安装位置，这就好比给房子打地基，得稳稳当当的呀！然后呢，安装吊架，把风机盘管稳稳地吊起来，这一步可不能马虎，得保证吊架牢固可靠。

接下来连接水管和风管，这就像给机器接上血管和气管一样，得严丝合缝的。

还有电气接线，这可不能接错喽，不然机器可就“不听话”啦！在安装过程中，要注意水平度和垂直度，不能歪七扭八的呀！而且各个连接部位都要密封好，不能有漏水漏风的情况，这就像是给房子做防水，一点都不能马虎呀！
说到这安装过程中的安全性和稳定性，那可真是至关重要的呀！就像人走路要稳稳当当的，风机盘管安装好了才能安心运行呀。

如果安装不牢固，万一哪天掉下来了，那可不得了！而且密封不好的话，不仅影响效果，还可能会有安全隐患呢！所以在安装的时候，一定要认真负责，不能有丝毫的马虎和懈怠呀！
那风机盘管都有哪些应用场景和优势呢？它可以用在各种场所，比如办公室、商场、酒店等等。

它的优势可不少呢，比如可以灵活调节温度，让你在不同的季节都能舒舒服服的。

而且它运行起来很安静，不会吵到你工作或者休息呀！这不就像一个贴心的小助手，默默地为你服务嘛！
我给你们说个实际案例哈，有个商场之前空调效果不好，总是让人觉得闷热。

后来他们安装了风机盘管，哇塞，那效果简直是立竿见影呀！整个商场都变得凉爽舒适了，顾客们的满意度也大大提高了呢！这就是风机盘管的实际应用效果呀，多厉害！
所以呀，风机盘管安装真的得重视起来，按照正确的方法去安装，才能让它发挥出最大的作用呀！让我们的生活和工作环境更加舒适和美好！。

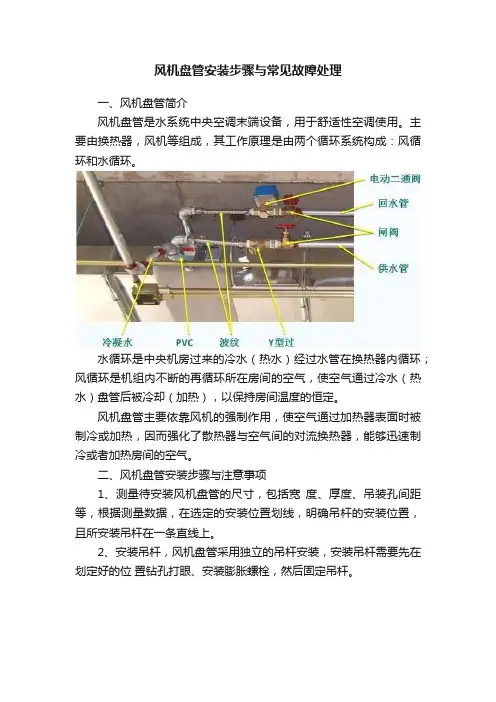

风机盘管安装步骤与常见故障处理一、风机盘管简介风机盘管是水系统中央空调末端设备，用于舒适性空调使用。

主要由换热器，风机等组成，其工作原理是由两个循环系统构成：风循环和水循环。

水循环是中央机房过来的冷水（热水）经过水管在换热器内循环；风循环是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。

风机盘管主要依靠风机的强制作用，使空气通过加热器表面时被制冷或加热，因而强化了散热器与空气间的对流换热器，能够迅速制冷或者加热房间的空气。

二、风机盘管安装步骤与注意事项1、测量待安装风机盘管的尺寸，包括宽度、厚度、吊装孔间距等，根据测量数据，在选定的安装位置划线，明确吊杆的安装位置，且所安装吊杆在一条直线上。

2、安装吊杆，风机盘管采用独立的吊杆安装，安装吊杆需要先在划定好的位置钻孔打眼、安装膨胀螺栓，然后固定吊杆。

3、吊装风机盘管，将风机盘管箱体托举到待安装位置，并使其四个安装孔对准四根全螺纹吊杆，将吊杆穿入安装孔中，分别使用固定螺母、垫片将风机盘管机体悬吊在四根吊杆上，安装必须牢固可靠。

4、吊杆装入风机盘管安装孔后，再依次放入垫片、拧紧紧固螺母，完成风机盘管的吊装。

吊装时，为防止灰尘进入风机盘管出风口，需注意防尘措施。

注意事项：风机盘管吊装的高度，根据安装空间和设计需要决定，也可将风机盘管紧贴天花板安装。

安装前应检查应进行机组的外观检查、三速运转和水压试验，管道与风机盘管连接时宜采用软管连接，风机盘管的供回水阀门、过滤器应靠近盘管安装，且全部在凝水盘的上方。

风机盘管吊装时，应有0.003的坡度坡向凝水盘的出口，吊杆与盘管相连处应用双螺母紧固。

三、风机盘管常见故障空调不制冷故障处理：1、打开盘管风机排气阀门，检查系统循环水温是否正常。

2、检查二通阀是否正常开启，如果未正常开启，检查二通阀供电是否正常；如果电磁阀故障进行更换。

3、检查管道Y型过滤器过滤网是否堵塞。

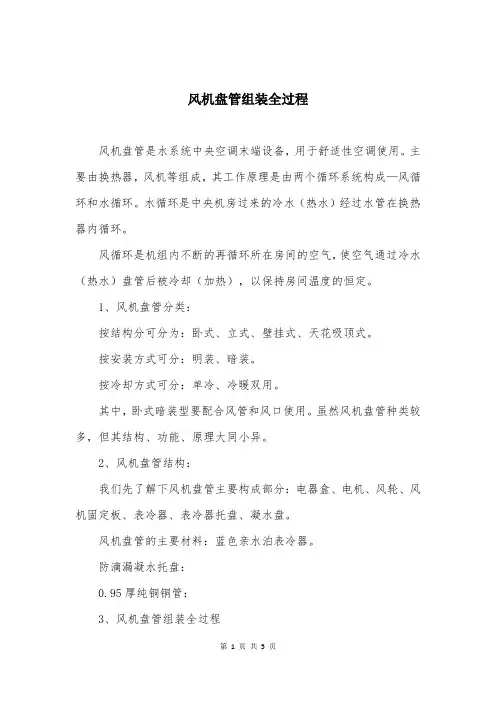

风机盘管组装全过程风机盘管是水系统中央空调末端设备，用于舒适性空调使用。

主要由换热器，风机等组成，其工作原理是由两个循环系统构成—风循环和水循环。

水循环是中央机房过来的冷水（热水）经过水管在换热器内循环。

风循环是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。

1、风机盘管分类：按结构分可分为：卧式、立式、壁挂式、天花吸顶式。

按安装方式可分：明装、暗装。

按冷却方式可分：单冷、冷暖双用。

其中，卧式暗装型要配合风管和风口使用。

虽然风机盘管种类较多，但其结构、功能、原理大同小异。

2、风机盘管结构：我们先了解下风机盘管主要构成部分：电器盒、电机、风轮、风机固定板、表冷器、表冷器托盘、凝水盘。

风机盘管的主要材料：蓝色亲水泊表冷器。

防滴漏凝水托盘：0.95厚纯铜铜管：3、风机盘管组装全过程一、安装表冷器1、把表冷器托盘放到线体上检查表冷器有无残缺损坏。

2、把表冷器固定在托盘上，要注意期间表冷器没有翅片倒坏、翅片太湿、表面出现白灰状物体等不良现象。

二、安装上盖、风机固定板保温上盖板保温采用的是黑色海绵，保温隔音效果不错，要注意粘贴到位、没有褶皱、漏洞、歪斜等现象。

最后在风机固定板贴上海绵板。

三、装电机首先检查电机有没有导线破损等影响接触的问题，然后确认合格后，装上电机。

四、装风机首先检查风机的风轮有没有凹凸等变形现象，检查合格后，把风机和电机安装在一起，期间一定注意风轮不要安装反了。

五、安装风机、电机首先要检查风轮轴与电机轴是不是配合到位，然后把风轮与电机固定在一起。

六、安装凝水盘、上盖板首先把表冷器放到凝水盘里面，然后连接固定，最后盖上上盖板。

七、固定风机组件首先注意电机线一定放在电机组件下面空隙的地方，以防导线损坏，发生漏电事故。

然后用气动枪固定电机组件，上盖板，托盘。

八、接线图与排气阀贴上接线图，一定注意牢固美观，无褶皱。

然后把排气管插到排气阀上，注意出口朝下。

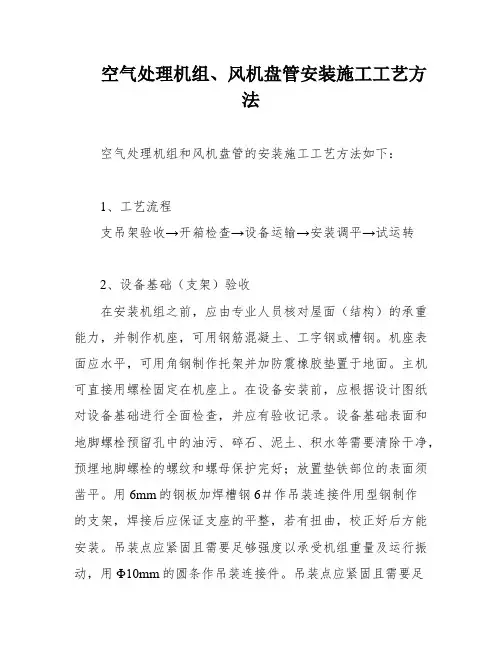

空气处理机组、风机盘管安装施工工艺方法空气处理机组和风机盘管的安装施工工艺方法如下：1、工艺流程支吊架验收→开箱检查→设备运输→安装调平→试运转2、设备基础（支架）验收在安装机组之前，应由专业人员核对屋面（结构）的承重能力，并制作机座，可用钢筋混凝土、工字钢或槽钢。

机座表面应水平，可用角钢制作托架并加防震橡胶垫置于地面。

主机可直接用螺栓固定在机座上。

在设备安装前，应根据设计图纸对设备基础进行全面检查，并应有验收记录。

设备基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等需要清除干净，预埋地脚螺栓的螺纹和螺母保护完好；放置垫铁部位的表面须凿平。

用6mm的钢板加焊槽钢6＃作吊装连接件用型钢制作的支架，焊接后应保证支座的平整，若有扭曲，校正好后方能安装。

吊装点应紧固且需要足够强度以承受机组重量及运行振动，用Φ10mm的圆条作吊装连接件。

吊装点应紧固且需要足够强度以承受机组重量及运行振动，并且不影响结构的安全，必要时须进行承重核算。

3、开箱检查在设备就位安装前，必须进行开箱验收，并协同业主代表检查外观有无一次搬运造成的损伤，有无保管不善造成的锈蚀进水问题，检查设备零件是否符合装箱单，并做好三方签认记录。

主要检查项目有：箱号、箱数以及包装情况，表面有无损坏和锈蚀；设备的名称、型号和规格；装箱清单、随机设备技术文件、资料；随机专用工具及零部件的数量。

按设备清单核对叶轮、机壳和及其它部位的主要尺寸，检查各种技术参数是否符合要求，并作好检查记录。

机壳的防锈情况和转子是否发生变形或锈蚀、碰损等，设备充填的保护气体应无泄漏，油封应完好。

4、空气处理机吊运设备的运输路线为：卸货点→汽车运输→设备安装就位点。

用载重汽车将设备水平运输至设备安装就位点附近，利用吊车（起重设备）将设备从汽车上吊放到枕木上。

搬运和吊装的绳索不得捆缚在转子和机壳或轴承盖的吊环上。

5、设备安装调平空气处理机组调平：支吊架与设备接触处设有橡胶减振垫。

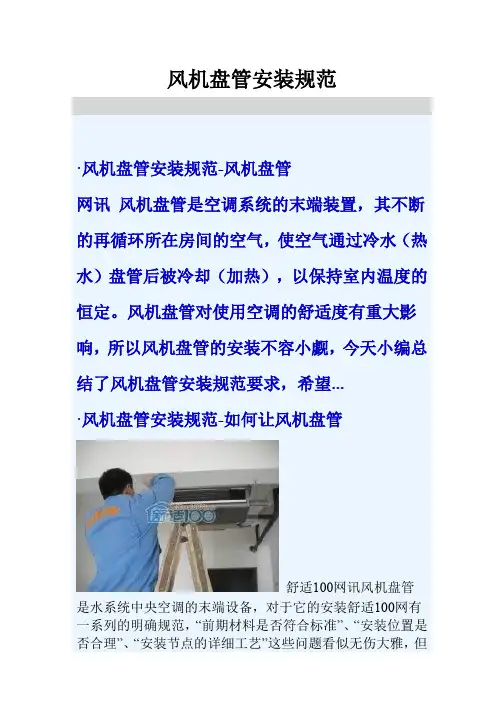

风机盘管安装规范·风机盘管安装规范-风机盘管网讯风机盘管是空调系统的末端装置，其不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持室内温度的恒定。

风机盘管对使用空调的舒适度有重大影响，所以风机盘管的安装不容小觑，今天小编总结了风机盘管安装规范要求，希望... ·风机盘管安装规范-如何让风机盘管舒适100网讯风机盘管是水系统中央空调的末端设备，对于它的安装舒适100网有一系列的明确规范，“前期材料是否符合标准”、“安装位置是否合理”、“安装节点的详细工艺”这些问题看似无伤大雅，但如何全面做好这些细节，却远没有想象中容易，本文舒适... ·风机盘管安装风机盘管是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构。

风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求。

风机盘管的安装... ·风机盘管安装示意图风机盘管安装示意图（卧式暗装风机盘管）资料来源：。

拓展阅读：风机盘管分类风机盘管接线示意图风机盘管对运行工况的要求风机盘管振动过大如何解决？风机盘管噪音如何解决？... ·风机盘管安装工程图-什么是风机管盘美观紧凑；采用符合防火规范的保温材料整体连接于水盘，结构精致。

排水管及线路安装简便左右接管及回风方式可随时变换，管线安装能与现场情况合理配合。

风机盘管效率高、能耗低先进的胀管工艺，保证了换热器铜管和铝箔的紧密接触，传热性能好；风机与换热器... ·风机盘管的安装风机盘管是将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求，那么风机盘管的安装要注意哪些问题呢? 风机盘管的安装方法与诱导器基本相同，安装过程中应注意下列事项... ·风机盘管安装步骤-风机盘管如何安装舒适100网讯中央空调是现代家庭进行温度调节的首选设备，它安装隐蔽美观、送风柔和舒适，因此获得了很多用户的喜爱。

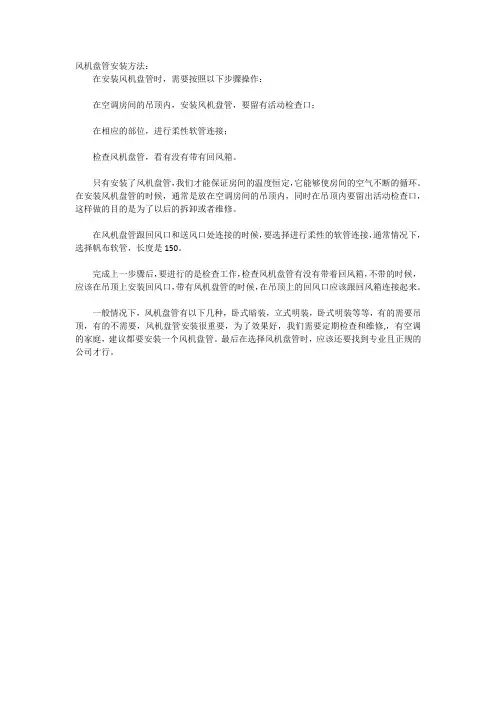

风机盘管安装方法：
在安装风机盘管时，需要按照以下步骤操作：
在空调房间的吊顶内，安装风机盘管，要留有活动检查口；
在相应的部位，进行柔性软管连接；
检查风机盘管，看有没有带有回风箱。

只有安装了风机盘管，我们才能保证房间的温度恒定，它能够使房间的空气不断的循环。

在安装风机盘管的时候，通常是放在空调房间的吊顶内，同时在吊顶内要留出活动检查口，这样做的目的是为了以后的拆卸或者维修。

在风机盘管跟回风口和送风口处连接的时候，要选择进行柔性的软管连接，通常情况下，选择帆布软管，长度是150。

完成上一步骤后，要进行的是检查工作，检查风机盘管有没有带着回风箱，不带的时候，应该在吊顶上安装回风口，带有风机盘管的时候，在吊顶上的回风口应该跟回风箱连接起来。

一般情况下，风机盘管有以下几种，卧式暗装，立式明装，卧式明装等等，有的需要吊顶，有的不需要，风机盘管安装很重要，为了效果好，我们需要定期检查和维修,，有空调的家庭，建议都要安装一个风机盘管。

最后在选择风机盘管时，应该还要找到专业且正规的公司才行。

风机盘管安装方法
风机盘管是一种常见的空调设备，一般安装在室内，能够为室内提供舒适的温度和空气质量。

以下是风机盘管的安装方法：
1. 安装位置选择：风机盘管应该安装在房间中央或者离人较近
的位置，以便能够将空气均匀地分配到每个角落。

同时，应该避免在阳光直射的地方或者靠近墙角等位置安装，以免影响空气流通。

2. 安装支架：安装风机盘管的支架应该能够承受其重量和震动，同时要保证支架的稳定性。

一般采用钢材或者混凝土支架，安装时需要按照设计要求进行固定。

3. 接线安装：风机盘管的电线需要接到室内的电源上，一般需
要专业电工进行接线安装。

接线时应该注意将电线接头做好防水处理，避免水汽进入电器内部。

4. 管路安装：管路安装包括送风管和回风管两部分，需要根据
设计要求进行安装。

管路连接时应该注意密封性，避免空气泄漏。

同时应该保证管路的斜度，在排水口处设置排水阀门。

5. 空气过滤器安装：空气过滤器是风机盘管的重要组成部分，
能够过滤空气中的灰尘和细菌等有害物质。

安装时应该选择适合的过滤器型号，并按照说明进行安装和更换。

6. 系统调试：安装完毕后，需要进行系统调试，包括空气流量
调整、温度设定、噪音检测等。

同时应该进行设备的漏电保护和安全检测。

以上是风机盘管的安装方法，需要严格按照设计要求和安装规范
进行施工，以保证设备的正常运行和使用寿命。

【tips】本文由李雪梅老师精心收编，值得借鉴。

此处文字可以修改。

风机盘管的正确安装位置风机盘管是空调系统的末端装置，其不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持室内温度的恒定。

风机盘管对使用空调的舒适度有重大影响，所以风机盘管的安装λ置不容小觑，现在绿探暖通专家为大家分享一下风机盘管的正确安装λ置，希望对大家有所帮助。

风机盘管—什ô是风机盘管风机盘管是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公¥、医院、商住、科研机构。

为满足不同场合的设计选用，风机盘管种类有：卧式暗装(带回风箱)风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种。

风机盘管机组主要由低噪声电机、盘管等组成。

风机盘管是空调系统的末端装置，其工作原理是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。

风机盘管—风机盘管的正确安装λ置1、风机盘管通常安装在空调房间的吊顶内，吊顶应留有活动检查口，以便于机组能整体拆卸和维修。

风机盘管由独立的支、吊架固定，并应便于拆卸和维修。

风机盘管的吊架是使用普通吊架还是减振吊架均由设计而定。

2、风机盘管与送风口、回风口或风管连接时应为柔性软管连接，常用的是帆布软管或铝箔软管，软管长度150~250。

3、风机盘管是否带有回风箱，回风口是否设置过滤装置均由设计而定。

当设计风机盘管不带回风箱时，回风口直接安装在吊顶上，吊顶空间成为一个回风腔；当设计风机盘管带回风箱时，安装在吊顶上的回风口通过风管与回风箱相连接。

4、一般的风机盘管有这ô几种：。

1.6 风机盘管安装作业指导书1.6 风机盘管安装作业指导书一、引言风机盘管是空调系统中必不可少的重要设备，它能够实现空气的循环和调节。

为了确保风机盘管的正常使用并避免不必要的安全事故，本文档旨在提供详细的风机盘管安装作业指导。

二、安装前准备1.确认风机盘管的型号规格和数量。

2.确保安装现场无障碍，清理好安装区域。

3.根据设计图纸确定风机盘管安装位置。

三、材料准备1.风机盘管主机及相关配件2.安装所需的螺丝、螺母和其他固定工具3.安装过程中可能需要使用的维修设备和材料四、安装步骤1.将风机盘管主机移动至安装位置，并做好固定。

2.按照设计图纸的要求，安装并连接风管。

3.安装电源线，并根据规范要求进行接线。

4.连接水源并进行漏水测试。

5.连接排水管道，确保排水通畅。

6.接通电源并进行设备功能检测。

7.调试风机盘管，确保正常运行。

五、安装验收1.验收风机盘管的固定和连接部位。

2.运行风机盘管，观察是否存在异常噪音和振动。

3.测试风机盘管的制冷和制热效果。

4.检查风机盘管是否存在漏水现象。

5.检查电源线和接线是否稳固安全。

六、附件本文档涉及的附件包括：1.设计图纸2.安装过程中使用的工具清单3.安装现场照片七、法律名词及注释1.风机盘管：一种用于空调系统中的设备，能够实现空气循环和调节的作用。

2.安装：将设备或设施放置适当的位置并进行固定和连接的过程。

注意：本文档仅供参考使用，具体操作应根据实际情况进行调整和执行。

以上内容涵盖了风机盘管安装作业的主要步骤，但不保证完全无误。

如有问题请及时咨询专业人员。

空气能风机盘管安装方法
风机盘管安装步骤：
1、机组吊装：立式机组安装在水平地面上;卧式机组进行吊装，建议采用直径6-8MM全螺纹螺杆配合平垫圈、弹簧垫圈和螺母进行固定，吊装机组时应确保水盘坡向排水管5度以上，以利于冷凝水外流。

注意在机组吊装时应保持牢靠，吊装点应紧密牢固，有足够的强度来承受机组运行重量。

2、机组安装：机组安装时，水管和机组的连接建议采用挠性接管和生胶带密封。

管道连接时不可用力过猛，避免用力过猛，导致管道扭裂漏水。

3、安装过滤器：机组的进水管及冷冻水水泵进口处应安装过滤器，以免水中杂质堵塞盘管;机组进水要经过软化处理，以保证盘管的换热效率。

4、阀门安装：在机组进出水管道处应安装阀门，便于调节水流量及检修时能够及时切断水源。

5、电路连接：风机盘管电源和开关连接，应严格按照电气原理图进行。

电路连接前应先检查电源的电压、频率及相数是否与机组要求一致，注意电源电压偏差不能超过额定电压的百分之10。

严禁多台机组连接一个温控器进行控制。

风机盘管的正确安装工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!风机盘管的正确安装工艺流程如下：一、安装前准备1. 检查风机盘管的外观是否完好，无损坏。

风机盘管安装方法
1、风机盘管机组在安装之前要进行单机三速试运转及水压试验，符合要求后方可进行安装。

试验压力为 1.275MPa，试验观察时间为2m9n，不渗漏为合格；
2、风机盘管安装前检查电机轴架是否松脱；风机叶轮转动是否灵活。

检查电机绕组是否通路，电机是否损坏。

3、在机组安装时应特别注意机组的进出风方向，进出水方向，是否与设计图纸相对应。

风机盘管安装过程中注意风机壳体避免碰撞变形。

4、风机盘管设备设立单独支、吊架，安装的位置、高度应正确，固定应牢固。

4根吊杆采用膨胀螺栓与屋顶连接，吊杆底部采用螺扣加垫圈与吊装孔连接的办法。

膨胀螺栓规格为M8（膨胀螺栓钻孔固定深度以不得外露套管为宜，固定应牢靠，不得有松动现象。

）；吊杆规格为φ8钢筋。

5、机组与风管或风口与风管的连接，应严密、可靠；
6、风机盘管同冷热媒管道应在管道清洗排污后连接，以免堵塞盘管。

7、安装时不得损坏机组的保温材料，如有脱落应重新粘牢。

8、风机盘管安装完成后应再次检查电机轴架是否松脱；风机叶轮转动是否灵活；风机风筒是否有凹陷损伤等，应及时修复。

9、风机盘管安装工序与空调机组相似,注意事项参照上述空调机组安装内容。

微风风机盘管安装技术交底
一、准备工作
1. 确保安装位置符合设计要求，并清理好安装区域。

2. 验收所需要的材料和工具，确保齐全。

二、安装步骤
1. 根据设计图纸确定盘管的安装位置和方向。

2. 用螺丝刀固定盘管支架，确保支架平整牢固。

3. 确定好风机的位置，将其与盘管相连接。

注意连接的紧密度和密封性。

4. 连接好电源，确保电源线路安全可靠。

5. 安装风机和电控箱，并进行必要的接线和连接。

6. 检查所有连接部位，确保无松动。

三、测试和调试
1. 将风机和电控箱通电，确保电源正常。

2. 调整风机的转速和转向，使其符合设计要求。

3. 检查风机和盘管的工作状态，确保正常运行。

四、安全注意事项
1. 工作过程中要保持注意力集中，避免发生意外。

2. 操作时要注意电源的安全性，并遵守相关电气安全规定。

3. 在测试和调试过程中，避免过度负荷和短路。

以上是微风风机盘管安装的技术交底内容。

在执行过程中，请严格按照相关规范和要求操作，并确保安全可靠。

如有疑问，请及时咨询相关专业人士。

暖通空调——风机盘管的内部组装与接线风机盘管是水系统中央空调末端设备，用于舒适性空调使用。

主要由换热器，风机等组成，其工作原理是由两个循环系统构成—风循环和水循环。

水循环是中央机房过来的冷水（热水）经过水管在换热器内循环。

风循环是机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定。

1、风机盘管分类：按结构分可分为：卧式、立式、壁挂式、天花吸顶式。

按安装方式可分：明装、暗装。

按冷却方式可分：单冷、冷暖双用。

其中，卧式暗装型要配合风管和风口使用。

虽然风机盘管种类较多，但其结构、功能、原理大同小异。

2、风机盘管结构：我们先了解下风机盘管主要构成部分：电器盒、电机、风轮、风机固定板、表冷器、表冷器托盘、凝水盘。

风机盘管的主要材料：蓝色亲水泊表冷器。

防滴漏凝水托盘：0.95厚纯铜铜管：3、风机盘管组装全过程一、安装表冷器1、把表冷器托盘放到线体上检查表冷器有无残缺损坏。

2、把表冷器固定在托盘上，要注意期间表冷器没有翅片倒坏、翅片太湿、表面出现白灰状物体等不良现象。

二、安装上盖、风机固定板保温上盖板保温采用的是黑色海绵，保温隔音效果不错，要注意粘贴到位、没有褶皱、漏洞、歪斜等现象。

最后在风机固定板贴上海绵板。

三、装电机首先检查电机有没有导线破损等影响接触的问题，然后确认合格后，装上电机。

四、装风机首先检查风机的风轮有没有凹凸等变形现象，检查合格后，把风机和电机安装在一起，期间一定注意风轮不要安装反了。

五、安装风机、电机首先要检查风轮轴与电机轴是不是配合到位，然后把风轮与电机固定在一起。

六、安装凝水盘、上盖板首先把表冷器放到凝水盘里面，然后连接固定，最后盖上上盖板。

七、固定风机组件首先注意电机线一定放在电机组件下面空隙的地方，以防导线损坏，发生漏电事故。

然后用气动枪固定电机组件，上盖板，托盘。

八、接线图与排气阀贴上接线图，一定注意牢固美观，无褶皱。

然后把排气管插到排气阀上，注意出口朝下。
