第十二章 钢筋混凝土梁板结构讲解

发展
随着科技的进步和工程实践的积累，钢筋混凝土梁的设计和施工方法不断改进 ，其承载能力和耐久性得到了显著提高。同时，新型材料和技术的应用也为钢 筋混凝土梁的发展带来了新的机遇和挑战。
应用领域
01
02
03
建筑领域
钢筋混凝土梁广泛应用于 住宅、办公楼、商场等各 类建筑中，作为主要的承 重结构形式。
土木工程领域
的安全性和持久性。
THANKS
感谢观看
稳定性符合要求。
混凝土的浇筑与养护
混凝土的选择与搅拌
混凝土浇筑
选择符合要求的混凝土材料，按照规定的 配合比进行搅拌。
将搅拌好的混凝土浇筑在梁的模板内，确 保混凝土填充密实，无气泡。
混凝土振捣
混凝土养护
使用振捣器将混凝土振捣密实，确保混凝 土的密度和均匀性。
在混凝土成型后进行养护，保持适当的温 度和湿度，促进混凝土的硬化和强度增长 。同时要防止过度的干缩和温差裂缝。
发展方向
未来钢筋混凝土梁的发展方向将更加注 重轻量化、高强度、耐久性和环保性。 新型材料和结构形式将被不断研发和应 用，以提高钢筋混凝土梁的性能和降低 成本。
VS
技术革新
随着科技的不断进步，钢筋混凝土梁的制 作工艺和材料选择将更加多样化。例如， 采用新型的高强度钢材和高性能混凝土， 可以提高梁的承载能力和抗震性能；同时 ，数字化技术和智能制造技术的应用也将 为钢筋混凝土梁的生产和施工带来更多的 便利和效率。
特性
钢筋混凝土梁具有较高的承载能力和耐久性，同时具有良好 的防火、防潮和隔音性能。由于其结构简单、施工方便、成 本低廉等优点，被广泛应用于各类建筑和土木工程中。
历史与发展
历史
钢筋混凝土技术起源于19世纪末的欧洲，最初主要用于桥梁和水利工程。随着 技术的不断发展和完善，钢筋混凝土梁逐渐成为现代建筑中不可或缺的结构形 式。

• 装配整体式楼盖是将各预制构件在现场吊装就位 后，通过联结措施和现浇混凝土形成整体。此种 结构形式兼有现浇整体式和装配式的优点，但装 配整体式的焊接工作量较大，而且还要进行二次 浇筑。
• 现浇混凝土楼盖主要有单向板肋梁楼盖、双向板 肋梁楼盖、井字楼盖、无梁楼盖等四种形式 (图 9.1) 。
图9.1 楼盖的主要形式 (a)单向板肋梁楼盖；(b)双向板肋梁楼盖；(c)井式楼盖；(d)无梁楼盖
• 肋梁楼盖由板、次梁、主梁组成。板的四周支承
在次梁、主梁上，一般将四周支承在主、次梁上
的板称为一个区格。当板区格的长边l2与短边l1的 比值l2 /l1>2时，板上的荷载主要沿短边l1的方向传 递到支承梁上，而沿长边l2方向传递的荷载很小， 可以忽略不计。板仅沿单方向(短方向)受力时，
称为单向板肋梁楼盖。当板区格的长边l2与短边l1 比值l2 /l1≤2 时板上荷载将通过两个方向传递到相 应支承梁上。
混凝土结构
混凝土结构
钢筋混凝土梁板结构概述
• 钢筋混凝土梁板结构是土建工程中应用最广泛的一种结构。例如房 屋中的楼盖和屋盖、筏式基础、 贮液池的底板和顶盖、扶壁式挡土 墙，桥的桥面以及楼梯、阳台、雨篷等，其中楼盖(屋盖)是最典型 的梁板结构。按施工方法不同，其又分为现浇整体式、装配式、装 配整体式三种形式。
• 钢筋混凝土楼盖目前应用最广的为现浇整体式钢 筋混凝土楼盖。现浇混凝土楼盖具有整体性好、 刚度大、防水性好等优点。此外现浇式梁板结构 还用于平面形状不规则或有较重集中设备荷载等 特殊情况。现浇式楼盖由于施工方法所致，具有 现场劳动量大、模板用量多、工期长的缺点。
• 除现浇混凝土楼盖以外，还有装配式和装配整体 式。装配式楼盖可以由现浇梁和预制板结合而成， 也可以由预制梁和预制板结合而成。由于采用了 预制构件，所以装配式楼盖具有工作效率高和便 于机械化施工等优点。但结构的整体性差、刚度 小、防水性不好，不便于开设孔洞。

1
2
4
3
整体现浇式楼盖具有整体性好，适应性强，防水性好等优点，适用于下列情况：
楼面荷载较大、平面形状复杂或布置上有特殊要求的建筑物。
对于防渗、防漏或抗震要求较高的建筑物。
高层建筑。
双向板：两个方向弯曲。
单向板：主要在一个方向弯曲；
如图：某四边支撑板，受均布荷载作用。
一.单向板与双向板
01
02
*
C.求某支座最大负弯矩或该支座左右截面最大剪力时，应在该支座 左右两跨布置活荷载，然后隔跨布置。 2.内力计算 （1）对于相应的荷载及其布置，当等跨或跨差小于等于10%时，可直接查表用相应公式计算（如查P.130--136）； （2）公式中的荷载应为折算荷载，其他相同。 3.内力包络图 （1）意义：确定非控制截面的内力，以便布置这些截面的钢筋。 （2）内力包络图的作法：见附图，以五跨连续梁为例加以说明。 步骤1：由于对称性，取梁的一半作图；
*
对于（2）：由于支座约束作用将在板内产生轴向压力，称为薄膜 力或薄膜效应，它将减少竖向荷载产生的弯矩，这种有利作用在计算内力时忽略，但在配筋计算时通过折 减计算弯矩加以调整。 对于（3）：主要为计算简单。 对于（4）：方便查表计算，可由结构力学证明。 2.计算单元和从属面积 （1）计算单元：板—取1米宽板带； （见附图） 次梁和主梁—取具有代表性的一根梁。 （2）从属面积：板—取1米宽板带的矩形计算均布荷载； （见附图） 次梁和主梁—取相应的矩形计算均布和集中荷载。
塑性铰 理想铰 A：能承受（基本不变的）弯矩 不能承受弯矩 B：具有一定长度 集中于一点 C：只能沿弯矩方向转动 任意转动 （3）塑性铰的分类 钢筋铰—受拉钢筋先屈服，适筋截面；（转动大、延性好）； 混凝土铰—混凝土先压碎，超筋截面；（转动小、脆性）。 （4）塑性铰对结构的影响 A：使超静定结构超静定次数减少，产生内力重分布； B：塑性铰出现时，只要结构不产生机动，仍可承受荷载；或者 说，当出现足够的塑性铰，使结构产生机动时，结构才失效。

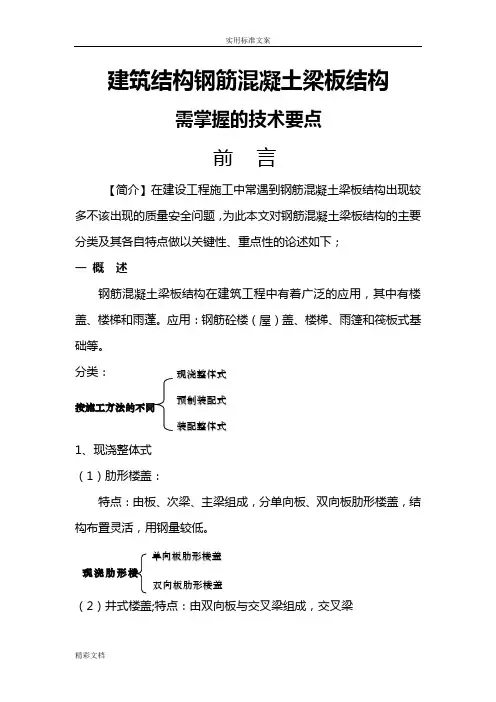

建筑结构钢筋混凝土梁板结构需掌握的技术要点前 言【简介】在建设工程施工中常遇到钢筋混凝土梁板结构出现较多不该出现的质量安全问题，为此本文对钢筋混凝土梁板结构的主要分类及其各自特点做以关键性、重点性的论述如下；一 概 述钢筋混凝土梁板结构在建筑工程中有着广泛的应用，其中有楼盖、楼梯和雨蓬。

应用：钢筋砼楼（屋）盖、楼梯、雨篷和筏板式基础等。

分类：1、现浇整体式（1）肋形楼盖：特点：由板、次梁、主梁组成，分单向板、双向板肋形楼盖，结构布置灵活，用钢量较低。

（2）井式楼盖;特点：由双向板与交叉梁组成，交叉梁按施工方法的不同 现浇整体式 装配整体式 预制装配式 现浇肋形楼盖 单向板肋形楼盖 双向板肋形楼盖无主、次之分，交叉点不设柱，建筑效果较好，整个楼盖相当于一块大型双向受力的平板。

应用：中小礼堂、餐厅、展览厅、会议室以及公共建筑的门厅或大厅。

（3）无梁楼盖特点：不设梁肋，将板直接支承在柱上，有时在柱上部设置柱帽（矩形），具有结构高度小，板底平整，采光、通风效果好等特点。

应用：柱网接近正方形，l≯6m的商场书库、冷藏室、仓库、水池的顶板、底板和筏片基础等。

2/装配式楼盖;特点：采用预制板、现浇梁或预制梁和预制板结合而成。

节省模板、工期短，但整体性、防水性、抗震性较差，楼板不能开洞。

3、装配整体式楼盖;特点：预制梁、板吊装就位后，再在板面现浇叠合层而形成整体，整体性较好、节省模板，需二次浇筑砼，费工费料，造价较高。

应用：多层厂房、高层民用建筑、有抗震要求的建筑。

二、单向板肋梁楼盖了解单向板肋梁楼盖的结构组成，结构布置以及承重方案选择，及其设计计算；并更需要熟悉：按塑性理论的设计计算了解：塑性铰、塑性内力重分布和截面配筋；重点需知：单向板肋梁楼盖设计计算理论及其步骤，主要难点控制在：网络图等概念；按塑性理论的设计计算；按塑性理论的设计计算；1、分析单向板和双向板的受力特点；2、楼盖的传力路线；3、单向板肋梁楼盖设计；4、塑性法计算内力；解释式中各符号意义。
